CA认证解决方案-CA Server 网关汇总
CA认证介绍
CA认证介绍为促进电子商务在中国的顺利开展，一些行业都已建成了自己的一套CA体系，如中国电信CA安全认证体系（CTCA）、中国金融认证中心（CFCA）等；还有一些行政区也建立了或正在建立区域性的CA体系，如上海电子商务CA认证中心（SHECA）、广东省电子商务认证中心（CNCA）、海南省电子商务认证中心（CNCA）、云南省电子商务认证中心（CNCA）等。
1. 中国电信CA安全认证系统（CTCA）中国电信自1997年底，开始在长沙进行电子商务试点工作，由长沙电信局负责组织。
CTCA是国内最早的CA中心。
1999年8月3日，中国电信CTCA安全认证系统通过国家密码委员会和信息产业部的联合鉴定，并获得国家信息产品安全认证中心颁发的认证证书，成为首家允许在公网上运营的CA安全认证系统。
目前，中国电信可以在全国范围内向用户提供CA证书服务。
现在中国电信已经为用户发放了6万多张CTCA证书。
中国电信CTCA系统有一套完善的证书发放体系和管理制度。
体系采用三级管理结构：全国CA安全认证中心，（包括全国CTCA中心、CTCA湖南备份中心），省级RA中心以及地市业务受理点，在2000年6月形成覆盖全国的CA证书申请、发放、管理的完整体系。
系统为参与电子商务的不同用户提供个人证书、企业证书和服务器证书。
同时，中国电信还组织制定了《中国电信电子商务总体技术规范》、《中国电信CTCA接口标准》、《网上支付系统的接口标准》、《中国电信电子商务业务管理办法》等，而且中国电信向社会免费公布CTCA系统接口标准和API软件包，为更多的电子商务应用开发商提供CTCA系统的支持与服务。
中国电信已经与银行、证券、民航、工商、税务等多个行业联合开发出了网上安全支付系统、电子缴费系统、电子银行系统、电子证券系统、安全电子邮件系统、电子订票系统、网上购物系统、网上报税等一系列基于中国电信CTCA安全认证系统的电子商务应用，已经初步建立起中国电信电子商务平台。
CA认证解决方案-CAServer网关
CA认证安全解决方案吉大正元信息技术股份有限公司目录1方案背景 ....................................................................................... 错误！未定义书签。
2需求分析 ....................................................................................... 错误！未定义书签。
3系统框架设计 .............................................................................. 错误！未定义书签。
4系统逻辑设计 .............................................................................. 错误！未定义书签。
5产品介绍....................................................................................... 错误！未定义书签。
5.1CA认证系统.........................................................................错误！未定义书签。
5.1.1系统构架 .........................................................................错误！未定义书签。
5.1.2系统功能 .........................................................................错误！未定义书签。
5.1.3系统流程 .........................................................................错误！未定义书签。
数据中心信息安全解决方案
数据中心解决方案（安全)目录第一章信息安全保障系统 (2)1.1 系统概述 (2)1。
2 安全标准 (2)1。
3 系统架构 (2)1.4 系统详细设计 (3)1.4.1 计算环境安全 (3)1。
4.2 区域边界安全 (5)1。
4。
3 通信网络安全 (6)1.4。
4 管理中心安全 (7)1。
5 安全设备及系统 (9)1.5。
1 VPN加密系统 (10)1。
5.2 入侵防御系统 (10)1。
5.3 防火墙系统 (11)1。
5.4 安全审计系统 (12)1。
5.5 漏洞扫描系统 (13)1.5.6 网络防病毒系统 (15)1.5.7 PKI/CA身份认证平台 (16)1.5。
8 接入认证系统 (18)1。
5。
9 安全管理平台 (19)第一章信息安全保障系统1.1 系统概述信息安全保障系统是集计算环境安全、安全网络边界、通信网络安全以及安全管理中心于一体的基础支撑系统。
它以网络基础设施为依托，为实现各信息系统间的互联互通，整合各种资源，提供信息安全上的有力支撑.系统的体系架构如图所示：图1.信息安全保障系统体系架构图信息系统安全是保障整个系统安全运行的一整套策略、技术、机制和保障制度，它涵盖系统的许多方面，一个安全可靠的系统需要多方面因素共同作用。
1.2 安全标准在数据中心建设中，信息系统安全依据《信息系统等级保护安全设计技术要求》(GB/T 24856—2009）二级防护要求进行设计。
该标准依据国家信息安全等级保护的要求，规范了信息系统等级保护安全设计技术要求,标准适用于指导信息系统运营使用单位、信息安全企业、信息安全服务机构开展信息系统等级保护安全技术方案的设计和实施,也可作为信息安全职能部门进行监督、检查和指导的依据.信息安全等级保护是我国信息安全的基本制度、基本政策、基本方法。
已出台的一系列信息安全等级保护相关法规、政策文件、国家标准和公共安全行业标准，为信息安全等级保护工作的开展提供了法律、政策、标准依据。
CA服务器的创建和CA客户端认证过程【范本模板】

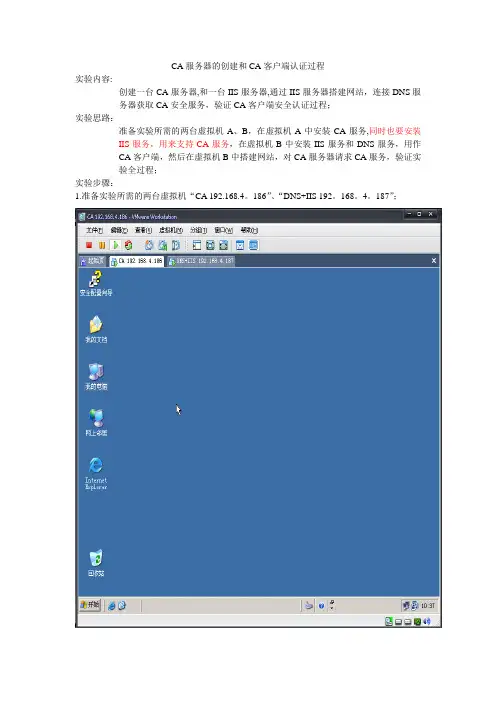

CA服务器的创建和CA客户端认证过程实验内容:创建一台CA服务器,和一台IIS服务器,通过IIS服务器搭建网站，连接DNS服务器获取CA安全服务，验证CA客户端安全认证过程；实验思路：准备实验所需的两台虚拟机A、B，在虚拟机A中安装CA服务,同时也要安装IIS服务，用来支持CA服务，在虚拟机B中安装IIS服务和DNS服务，用作CA客户端，然后在虚拟机B中搭建网站，对CA服务器请求CA服务，验证实验全过程；实验步骤：1.准备实验所需的两台虚拟机“CA 192.168.4。
186”、“DNS+IIS 192。
168。
4。
187”；2.在虚拟机“CA”中安装CA服务，注意同时也要安装IIS服务，因为CA的注册页面必须由IIS支持，注意IIS可以先安装，或同时安装,但不能在CA后安装；注意在选择CA服务的时候，会出现如下页面,这里我们应选“是”后继续安装3.由上步选择“是"后,安装继续;4。
在上一步中点击“下一步"后，进入选择CA类型，这里我们选择“独立根”;5。
设置CA的识别信息；6。
证书数据库设置；7。
启用ASP,注意这里一定要选择“是”,启用ASP功能，否则会导致实验失败；8。
安装完成；9。
在控制台中添加CA管理；注意我们要添加的是“证书颁发机构"，不要和“证书"、“证书模块”弄混淆；10。
选择管理CA的计算机，这里我们就选择“本地计算机”进行操作；11。
添加成功；12。
启动虚拟机“DNS+IIS"；13.在虚拟机“DNS+IIS"中安装DNS和IIS服务；14。
安装完成；15。
运行控制台添加DNS和IIS管理单元;16.添加成功；17.搭建DNS控制台；18.搭建IIS网站；新建网站文件搭建IIS网站搭建成功19.进入“web”属性,安装web安全通信服务证书；进入web安装向导由于是第一次安装，所以我们选择“新建证书”证书名称和安全性设置申请证书单位名设置站点公用名设置,这里一般是所操作的计算机名申请证书客户的地理信息证书保存的位置和文件名安装完成20。
统一身份认证设计方案(版)
统一身份认证设计方案日期：2016年2月目录1.1 系统总体设计 (5)1.1.1 总体设计思想51.1.2 平台总体介绍61.1.3 平台总体逻辑结构71.1.4 平台总体部署8 1.2 平台功能说明 (8)1.3 集中用户管理 (9)1.3.1 管理服务对象101.3.2 用户身份信息设计111.3.2.1 用户类型111.3.2.2 身份信息模型111.3.2.3 身份信息的存储121.3.3 用户生命周期管理121.3.4 用户身份信息的维护13 1.4 集中证书管理 (14)1.4.1 集中证书管理功能特点14 1.5 集中授权管理 (16)1.5.1 集中授权应用背景161.5.2 集中授权管理对象171.5.3 集中授权的工作原理181.5.4 集中授权模式191.5.5 细粒度授权191.5.6 角色的继承20 1.6 集中认证管理 (21)1.6.1 集中认证管理特点221.6.2 身份认证方式221.6.2.1 用户名/口令认证231.6.2.2 数字证书认证231.6.2.3 Windows域认证241.6.2.4 通行码认证241.6.2.5 认证方式与安全等级241.6.3 身份认证相关协议251.6.3.1 SSL协议251.6.3.2 Windows 域251.6.3.3 SAML协议261.6.4 集中认证系统主要功能281.6.5 单点登录291.6.5.1 单点登录技术291.6.5.2 单点登录实现流程31 1.7 集中审计管理 (35)为了加强对业务系统和办公系统的安全管控，提高信息化安全管理水平，我们设计了基于PKI/CA技术为基础架构的统一身份认证服务平台。
1.1.1 总体设计思想为实现构建针对人员帐户管理层面和应用层面的、全面完善的安全管控需要，我们将按照如下设计思想为设计并实施统一身份认证服务平台解决方案：在内部建设基于PKI/CA技术为基础架构的统一身份认证服务平台，通过集中证书管理、集中账户管理、集中授权管理、集中认证管理和集中审计管理等应用模块实现所提出的员工帐户统一、系统资源整合、应用数据共享和全面集中管控的核心目标。
信息安全认证与数据安全管控平台技术方案
账号配置管理系统以管理用户账号的生命周期为核心，并将所发生的管理操作行为最终传播到目录服务和应用系统为结果。账号配置管理系统帮助IT系统维持了一个及时准确的核心用户身份和帐号数据源，这个帐号数据源服务于认证和授权服务平台，最终供应用系统所使用。
而用户管理的生命周期可以通过业务系统发起，也可以由用户通过自服务发起，在经历一些人工或自动化的帐号配置供应和管控工作流程后，最终这些用户的帐号得以创建。而发起这些应用帐号创建的应用系统我们通常称为身份供应的上游系统，这些上游用户帐号的供应者发起了帐号的创建、禁用和销毁等操作，决定了用户帐号的状态。在用户生命周期中还涉及到使用这些用户帐号的应用系统，它们不决定这些帐号的状态，但需要使用这些帐号，甚至需要将这些帐号同步到应用系统的内部，我们把消费使用用户帐号数据的应用系统成为下游应用系统。
能够跟踪用户的登录过程，并使用安全认证策略来提高登录的安全性，如定义允许登录尝试失败的次数，若超过尝试次数，用户即被锁死。
（2）单点登录要求
支持B/S应用的单点登录功能，支持航信业务应用单点登录功能。
提供B/S应用的单点登录功能，支持跨域单点登录。
提供开放的API，支持Java、JavaScript等。
支持授权时进行排斥角色检查
支持基于角色的访问控制
（5）加解密支持要求
基于数字证书提供各种加解密需求
支持SM系列国产加密算法
支持三级密钥管理模式
1.1.2.
1.1.2.1
从用户管理和认证的全流程来看，为保证用户和账号全生命周期的管控和跟踪，完整的用户管理体系建设目标由下面几部分组成：
图3-31用户管理体系建设示意图
提供WEB环境的用户身份管理与注册功能。
提供开放的API，支持Java或WebServices等技术。
各CA机构现状初查
税务网上申报 社保网上申报 组织机构数字证书
江苏省阳光工程 江苏省地税局 江苏省建设厅 常州市劳动和社会保障局 苏州市吴中区国家税务局 江苏省省级行政机关政府采购中心 昆山市国家税务局 泰州市国家税务局
天威诚信
权威电子认证服务 互联网信任服务
信息安全咨询服务 身份宝 iTrus ID/BL
账号宝 iTrus Pay
证据宝 iTrus Biz 北京数字证书认证 信天行数字证书,首都政务通 中 心 有 限 公 司 (BJCA)
陕西省数字证书认 时间戳服务器 证中心有限责任公 司(SNCA)
国投安信数字证书 JLCA数字证书(个人证书,企业证书,代码签名 认 证 有 限 公 司 证书,电子邮件证书,服务器证书) (JLCA)
行业服务 网上申报系统
解决方案 拓扑图
“移动办公”安全子系统 网上银行安全认证系统 银企互联数据安全传输平台 网上交易安全认证系统 网上竞价系统 苏宁B2B企业电子订单项目 中国反洗钱监测分析系统（第一 海航集团资金管理系统 电信行业应用系统 图1 集团企业应用系统 图2
数字证书认证系统iTrusCA 加密宝iTrusEM
企业CA解决方案 网络实名接入解决方案 无线应用解决方案 电子化政府采购解决方案 资源交换平台安全解决方案
图6 图7 图8 图9
网上招投标及网上政府采购 安全网上报税系统 安全网上工商系统 网上行政审批系统 银行业信息安全解决方案 网上报税系统 企业信息系统
CA系统平台 证书存储介质及加密设备 SecuAccess安全接入认证服务器
印相派个性相册 统一身份认证解决方案 身份验证系统 数字签名/数字签章系统 访问控制系统 桌面安全系统 统一用户管理系统 安全认证网关 电子签章 统一信任管理平台 签名验证服务器 安全存储箱 安全桌面 网上安全交易解决方案 OA办公安全解决方案
CA认证功能介绍
CA认证功能介绍发布日期：2008-12-30 11:38:25概括地说，认证中心（CA）的功能有：证书发放、证书更新、证书撤销和证书验证。
CA的核心功能就是发放和管理数字证书，具体描述如下：（1）接收验证最终用户数字证书的申请。
（2）确定是否接受最终用户数字证书的申请-证书的审批。
（3）向申请者颁发、拒绝颁发数字证书-证书的发放。
（4）接收、处理最终用户的数字证书更新请求-证书的更新。
（5）接收最终用户数字证书的查询、撤销。
（6）产生和发布证书废止列表（CRL）。
（7）数字证书的归档。
（8）密钥归档。
（9）历史数据归档。
认证中心为了实现其功能，主要由以下三部分组成：（1）注册服务器：通过 Web Server 建立的站点，可为客户提供每日24小时的服务。
因此客户可在自己方便的时候在网上提出证书申请和填写相应的证书申请表，免去了排队等候等烦恼。
（2）证书申请受理和审核机构：负责证书的申请和审核。
它的主要功能是接受客户证书申请并进行审核。
（3）认证中心服务器：是数字证书生成、发放的运行实体，同时提供发放证书的管理、证书废止列表（CRL）的生成和处理等服务。
CA认证简介为保证网上数字信息的传输安全，除了在通信传输中采用更强的加密算法等措施之外，必须建立一种信任及信任验证机制，即参加电子商务的各方必须有一个可以被验证的标识，这就是数字证书。
数字证书是各实体(持卡人/个人、商户/企业、网关/银行等)在网上信息交流及商务交易活动中的身份证明。
该数字证书具有唯一性。
它将实体的公开密钥同实体本身联系在一起，为实现这一目的，必须使数字证书符合X.509国际标准，同时数字证书的来源必须是可靠的。
这就意味着应有一个网上各方都信任的机构，专门负责数字证书的发放和管理，确保网上信息的安全，这个机构就是CA认证机构。
各级CA认证机构的存在组成了整个电子商务的信任链。
如果CA机构不安全或发放的数字证书不具有权威性、公正性和可信赖性，电子商务就根本无从谈起。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CA认证安全解决方案吉大正元信息技术股份有限公司目录1方案背景 (2)2需求分析 (3)3系统框架设计 (5)4系统逻辑设计 (6)5产品介绍 (7)5.1CA认证系统 (7)5.1.1系统构架 (7)5.1.2系统功能 (8)5.1.3系统流程 (9)5.2身份认证网关 (9)5.2.1系统架构 (9)5.2.2系统功能 (10)5.2.3系统流程 (12)6网络拓扑设计 (13)7产品配置清单 (14)1方案背景随着信息化建设的推进，信息化的水平也有了长足的提高，信息化已经成为政府、企业提高工作效率，降低运营成本、提升客户体验、增加客户粘度，提升自身形象的重要手段。
信息化是架构在网络环境世界来展开，网络固有的虚拟性、开放性给业务的开展带来巨大潜在风险，如何解决虚拟身份的真实有效，敏感信息在网络传输的安全保密且不被攻击者非法篡改，如何防止网络操作日后不被抵赖？同时，随着信息系统的不断增加，信任危机、信息孤岛、用户体验、应用统一整合越发成为信息化发展的瓶颈。
因此，安全和可信、融合和统一逐渐成为目前信息化建设的大势所趋，上述问题逐渐给信息化建设管理者提出了新的挑战。
此外，国家安全管理部门发布了《信息安全等级保护管理办法》，提出了“计算机信息系统实行安全等级保护”的要求，等级保护技术标准规范中也明确对信息系统的身份鉴别、数据机密性、数据完整性以及抗抵赖提出明确的安全要求。
鉴于上述政府、企业自身的安全建设需要以及政府安全管理部门的要求，本方案提出一套基于PKI密码技术的CA认证体系建设方案和基于数字证书的安全应用支撑解决方案，全面解决上述信息安全问题。
2需求分析目前，“用户名+口令”的认证方式普遍存在各个信息系统，基于用户名口令的认证方式是一种弱认证方式，由于其具有容易被猜测、字典攻击、非法拦截、责任认定无法到人等系列弱点，已经无法满足信息系统的安全需要，因此，需要建立一套CA认证系统，来完成数字证书的申请、审核、发放等生命周期管理，为最终用户提供唯一、安全、可信的网络身份标识。
其次，需要提供一套基于数字证书的安全应用支撑平台，通过PKI密码技术实现强身份认证、信息保密性、信息完整性以及敏感操作的抗抵赖性等各项安全功能，同时，作为安全应用支撑平台，还应该面向众多的信息系统提供统一身份认证功能，实现SSO单点登录功能，满足应用级的授权管理需要。
具体来说，安全需求如下：●数字证书的发放管理：提供证书生命周期管理服务，包括证书的申请、审核、发放、更新、吊销等。
●强身份认证：满足基于数字证书的安全登录需要，提供黑名单查询功能，只有持有合法证书的用户才能登录到信息系统。
●机密性、完整性：对信息进行加密、完整性处理，保证信息传输过程的机密性和完整性。
●单点登录，多点漫游：用户只需使用数字证书完成一次统一认证，后续登录不需要再次认证则可进入其他信息系统。
应用级访问控制：提供应用级访问控制功能，用户只能登录到被授权的信息系统。
3系统框架设计根据上述安全需求分析，方案总体框架如下图所示：在整体应用框架下，PKI/ CA认证系统负责发放和管理数字证书，USBKEY 智能密码钥匙作为证书的载体存储数字证书，身份认证网关作为应用支撑体系，为各类业务系统提供基于数字证书的安全支撑，实现统一认证和各项安全功能。
另外，为了证书发放的规范运营，明确证书管理员的工作职责，需要为此而制定系列的证书管理办法。
为了满足证书的安全应用，还需要制定本行业、本企业的证书格式规范，确保证书信息能方便被应用系统识别和调用。
4系统逻辑设计系统逻辑设计如下图所示：用户(1)证书管理员登录CA系统，为用户申请、下载数字证书，然后交给用户使用；(2)用户登录业务系统，业务系统通过安装在系统上的FILTER过滤器来判断用户是否已经认证过，如果没有，则重定向用户登录网关登录页面；(3)用户按照网关页面插入USB KEY，并输入PIN保护密码，然后提交认证请求到身份认证网关；(4)身份认证网关判断证书的真实有效，并通过导入CRL证书黑名单，判断证书是否已经被吊销；(5)如果证书验证全部通过，身份认证网关检查用户权限，然后显示用户可登录系统列表，根据授权策略为用户签发单点登录TOKEN，用户凭借TOKEN单点登录到各业务系统中。
5 产品介绍5.1CA认证系统5.1.1系统构架加密机管理员CA认证系统架构如上图所示，其中：●CA签发系统：负责证书的签发管理，所有证书的业务操作请求都提交到CA系统进行处理，包括证书签发、证书吊销、证书更新等。
●加密机：负责提供CA密钥服务功能，包括产生和存储CA密钥对，对CA系统提交的证书签发请求进行签发。
5.1.2系统功能●证书申请：提供证书的申请功能，包括管理申请和用户自助申请。
●证书签发：对于通过审核的证书申请，CA系统可以为其签发证书。
●证书下载：用户可以通过下载凭证安全的下载证书。
●对一些申请成功但是没有下载的证书，RA系统可以重新生成下载凭证（授权码），使用新的下载凭证即可进行证书下载。
●证书发布：对于签发好的证书，系统进行自动发布。
●证书更新：系统提供证书更新功能。
●证书查询：用户可以通过查询条件查询出符合条件的证书信息。
●证书注销：用户可以对一些不再使用或是使用过程中出现问题的证书进行注销操作，注销后的证书不可恢复。
●证书冻结：用户可以对短期内不会使用的证书进行冻结操作，在冻结期间内证书被限制不可使用。
●证书解冻：提供证书解冻功能，使得证书可以重新使用。
●证书实体查询：用户可以通过查询条件可以查询出符合条件的证书。
●CRL服务功能：提供CRL产生、CRL发布、CRL查询功能。
●用户信息维护：系统提供按照自定义的格式产生用户信息，并可以对用户信息进行添加、删除、修改等维护方式。
●分权管理：提供系统管理、业务操作和安全审计三权分离功能。
●主题规则管理：支持主题规则定义，提升用户使用服务体验。
●模板定制：提供数字证书模板自定义功能，实现证书扩展域名称、扩展域值的自定义，满足不同发证需求。
●日志审计：审计管理包括查询业务日志和统计证书功能，并生成相应统计报表。
●批量申请和制证：支持批量证书申请和制证的功能，简化管理员操作。
5.1.3系统流程(1)管理员使用管理员证书登录CA系统完成证书信息的录入和审核，完成证书签发；(2)证书管理员为用户下载证书，如果证书介质采用USB KEY的话，证书将写入USB KEY；(3)证书管理员将证书交付用户使用。
5.2身份认证网关5.2.1系统架构身份认证网关是基于PKI技术开发的硬件产品，主要满足用户对基于证书的高强度身份认证安全需求。
面向多个应用系统，提供集中、统一的安全认证服务，形成统一的、高安全的身份验证中心。
应用系统客户端FILTER身份认证网关身份认证网关采用代理技术，在业务系统安装Filter 过滤插件完成用户的身份认证工作。
插件负责拦截用户请求并将请求重定向到网关进行认证。
认证成功后，用户直接访问应用系统。
5.2.2 系统功能● 用户身份认证：全面支持数字证书强认证，支持多级CA 证书链，支持多家证书认证。
● 支持动态CRL 更新，支持WEB 站点下载、LDAP 服务器下载及手工导入三种CRL 更新模式。
● 支持OCSP 证书验证方式。
● 单点登录：用户完成一次登录认证后，可以单点登录到其他授权系统。
● 应用级访问控制：通过策略配置，授权用户允许访问的应用系统。
控制策略包括DN 规则、时间段规则、IP 地址规则、用户名规则。
● 应用认证策略配置： 根据用户认证等级策略控制用户对应用的访问权限，认证策略包括：口令认证、证书认证及口令+数字证书认证方式。
●证书DN规则控制：设置DN项规则策略，控制某个或某一群组证书用户对应用的访问，DN规则支持通配符。
●黑白名单：系统采用黑、白名单的形式设置策略来实现访问控制。
●状态监控：包括设备CPU、内存、硬盘的使用监控、网络流量统计、业务状态进行监控。
●日志审计：按照系统日志、业务日志两大类日志对用户、管理员使用系统过程进行完整审计，系统提供SYSLOG发送功能。
●分权管理：内设系统管理员、安全管理员、审计管理员实现对不同角色的分权管理。
●统一门户：提供用户登录应用系统入口，可实现应用是否对用户可见，提供登录界面定制功能。
●信息传递：将认证通过的认证结果、用户信息传送给后台的应用系统。
●备份恢复：系统支持备份恢复功能，可以快速恢复系统的正常工作。
●双机热备：通过网口连接心跳线监听设备的工作状态，当设备停止服务时，服务自动切换到备机继续提供服务。
●故障应急：当设备意外宕机，业务系统的插件将不会拦截用户请求，用户可以直接访问业务系统。
5.2.3系统流程身份认证网关应用系统客户端FILTER●检查根证书●检查是否过期●检查是否吊销12CA认证系统LDAP目录服务3证书信息（证书、序列号、主题…..）45(1)用户访问应用系统；(2)业务系统FILTER过滤插件判断用户是否已通过认证，如果没有则重定向到身份认证网关，并要求用户出示数字证书；(3)身份认证网关验证用户证书有效性，并查询CRL判断用户是否已经被吊销；(4)验证通过后，身份认证网关将验证结果及用户信息传递给应用系统，用户与应用系统之间直接进行通讯；6 网络拓扑设计物理拓扑设计如上图所示，身份认证网关与应用系统部署在一个网段，CA 认证系统可以专门部署在一个安全独立的网段。
7产品配置清单。
