光伏发电基本原理

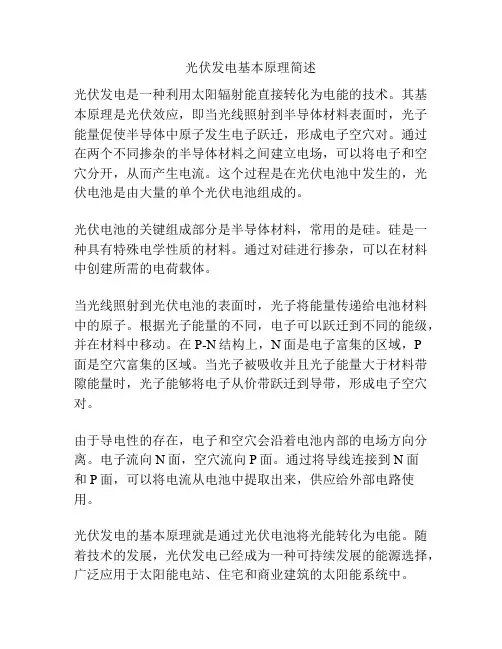

光伏发电基本原理简述
光伏发电基本原理简述
光伏发电是一种利用太阳辐射能直接转化为电能的技术。
其基本原理是光伏效应，即当光线照射到半导体材料表面时，光子能量促使半导体中原子发生电子跃迁，形成电子空穴对。
通过在两个不同掺杂的半导体材料之间建立电场，可以将电子和空穴分开，从而产生电流。
这个过程是在光伏电池中发生的，光伏电池是由大量的单个光伏电池组成的。
光伏电池的关键组成部分是半导体材料，常用的是硅。
硅是一种具有特殊电学性质的材料。
通过对硅进行掺杂，可以在材料中创建所需的电荷载体。
当光线照射到光伏电池的表面时，光子将能量传递给电池材料中的原子。
根据光子能量的不同，电子可以跃迁到不同的能级，并在材料中移动。
在P-N结构上，N面是电子富集的区域，P
面是空穴富集的区域。
当光子被吸收并且光子能量大于材料带隙能量时，光子能够将电子从价带跃迁到导带，形成电子空穴对。
由于导电性的存在，电子和空穴会沿着电池内部的电场方向分离。
电子流向N面，空穴流向P面。
通过将导线连接到N面
和P面，可以将电流从电池中提取出来，供应给外部电路使用。
光伏发电的基本原理就是通过光伏电池将光能转化为电能。
随着技术的发展，光伏发电已经成为一种可持续发展的能源选择，广泛应用于太阳能电站、住宅和商业建筑的太阳能系统中。
光伏电站是怎样发电的原理
光伏电站是怎样发电的原理
光伏电站是利用太阳能将光能转化为电能的一种发电方式。
其原理分为以下几个步骤：
1. 光子吸收：光伏电站中的光伏电池板由许多薄片组成，这些薄片是由半导体材料制成。
当太阳光照射到薄片表面时，光子被吸收，激发了薄片中的电子。
2. 光生电子：激发后的电子会跃迁到半导体材料的导带中，形成自由电子。
这些自由电子的移动构成了电流。
3. 电子流动：自由电子沿着电池板内的金属电极流动，形成一个电流回路。
金属电极连接到电池板的正负极，正负极之间形成了一个电势差。
4. 直流电的转换：光伏电站中的逆变器将直流电转换为交流电，以便供应到电网中。
逆变器调整电流的频率和电压，使其与电网的频率和电压相匹配。
5. 连接到电网：逆变器将转换后的电能传输到电网中，供电给用户使用。
总体上，光伏电站利用太阳能的光能，通过光伏电池板将其转化为直流电，再通过逆变器将直流电转化为交流电，并连接到电网中，以供给电网和用户使用。

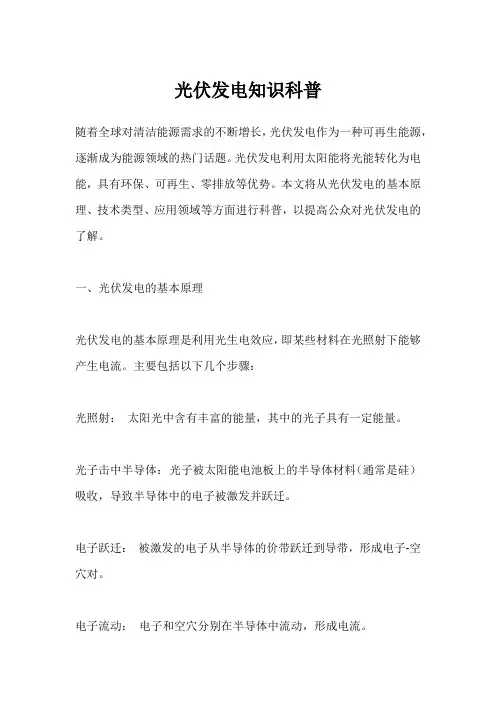

光伏发电知识科普
光伏发电知识科普随着全球对清洁能源需求的不断增长，光伏发电作为一种可再生能源，逐渐成为能源领域的热门话题。
光伏发电利用太阳能将光能转化为电能，具有环保、可再生、零排放等优势。
本文将从光伏发电的基本原理、技术类型、应用领域等方面进行科普，以提高公众对光伏发电的了解。
一、光伏发电的基本原理光伏发电的基本原理是利用光生电效应，即某些材料在光照射下能够产生电流。
主要包括以下几个步骤：光照射：太阳光中含有丰富的能量，其中的光子具有一定能量。
光子击中半导体：光子被太阳能电池板上的半导体材料（通常是硅）吸收，导致半导体中的电子被激发并跃迁。
电子跃迁：被激发的电子从半导体的价带跃迁到导带，形成电子-空穴对。
电子流动：电子和空穴分别在半导体中流动，形成电流。
电流输出：通过电流的流动，光伏电池产生的电能被输出到电路中供电使用。
二、光伏发电的技术类型光伏发电技术主要分为单晶硅、多晶硅、非晶硅和薄膜光伏等几种类型。
单晶硅光伏：制作单晶硅太阳能电池需要高纯度的硅材料，通过单晶体生长技术制成单晶硅棒，再切割成薄片制成太阳能电池板。
具有高转换效率，但制造成本较高。
多晶硅光伏：多晶硅是由多个小晶体组成的，制造成本较单晶硅低，但转换效率稍低。
多晶硅光伏是目前市场上应用最广泛的技术。
非晶硅光伏：非晶硅光伏利用非晶硅材料制造，具有制造成本低、灵活性高的优势，但转换效率相对较低。
薄膜光伏：利用薄膜材料制造太阳能电池板，如铜铟镓硒（CIGS）薄膜电池、非晶硅薄膜电池等。
薄膜光伏具有轻薄、柔韧性强的特点，适用于一些特殊应用场景。
三、光伏发电的应用领域光伏发电在各个领域都有广泛的应用，其中主要包括：居民和商业用途：家庭屋顶、商业建筑屋顶等场所安装太阳能电池板，通过光伏发电为居民和商业用户提供清洁能源。
农业光伏：在农田、温室等农业用地上建设光伏电站，既能发电又能保护农作物，实现农业与光伏的双赢。
工业和公用事业：大规模的光伏电站用于工业和公用事业，为工厂和城市提供清洁能源。
光伏发电重要知识点总结
光伏发电重要知识点总结一、光伏发电原理光伏发电主要依靠光电效应来实现太阳能转换为电能。
光电效应是指在半导体材料中，当光线照射到材料表面时，光子与材料中的电子发生作用，使得电子从价带跃迁到导带，产生电荷载流，最终形成电流。
光伏电池是将光能直接转换为电能的装置，其工作原理主要有两种：一种是晶体管效应，一种是PN结效应。
1. 晶体管效应晶体管效应是指利用多晶硅、单晶硅等半导体材料制成太阳能电池，当太阳光照射到光伏电池表面时，光子与电池中的原子发生作用，使得电子跃迁到导带，形成电子空穴对（正电荷和负电荷）。
在电场的作用下，电子和空穴被分离，形成电压差，最终产生电流。
2. PN结效应PN结效应是指利用硅、镓、砷化镓等半导体材料制成太阳能电池，其结构类似于二极管。
当阳光照射到PN结表面时，光子与材料中的原子发生作用，使得电子从价带跃迁到导带，形成电子空穴对。
在PN结处存在电场，电子和空穴被分离，形成电压差，最终产生电流。
二、光伏组件种类光伏组件是光伏发电系统的核心部件，其主要包括多晶硅电池、单晶硅电池、非晶硅电池和薄膜太阳能电池等类型。
1. 多晶硅电池多晶硅电池是目前应用最广泛的一种光伏电池，其制备成本相对较低，效率较高。
多晶硅电池的外观呈蓝色，表面呈现出晶粒的纹理。
多晶硅电池的光电转换效率通常在15%~20%之间。
2. 单晶硅电池单晶硅电池是采用单晶硅片制成的光伏电池，其外观呈黑色，表面光滑均匀。
单晶硅电池的光电转换效率较高，通常在20%~25%之间。
由于制备工艺复杂，成本相对较高。
3. 非晶硅电池非晶硅电池是采用非晶硅材料制成的光伏电池，其外观呈黑色，表面光滑均匀。
非晶硅电池的制备工艺简单，成本较低，但光电转换效率相对较低，通常在10%~15%之间。
4. 薄膜太阳能电池薄膜太阳能电池是利用非晶硅、铜铟镓硒、氧化铟锡等薄膜材料制成的光伏电池，其外观呈灰色或棕色。
薄膜太阳能电池的制备工艺极其简单，成本较低，但光电转换效率较低，通常在5%~10%之间。
简述光伏发电的原理
光伏发电是一种利用光能直接转换为电能的技术，其原理基于光电效应。
光电效应是指当光照射到某些材料表面时，会激发材料中的自由电子并引起电流流动的现象。
光伏发电的主要原理如下：
1.光照射：当太阳光照射到安装有光伏组件（太阳能电池板）的表面时，光束中的光子与
光伏组件中的半导体材料相互作用。
2.光吸收：光子被光伏组件中的半导体材料（通常为硅）吸收，传递给半导体材料的原子
或分子。
3.电子激发：光能使得半导体材料中的价带内的电子被激发，跃迁到导带中形成自由电子。
4.电荷分离：自由电子在半导体结构中移动，同时产生正电荷空穴。
5.电流流动：自由电子和正电荷空穴的分离导致在半导体中形成电势差，从而产生电流。
6.发电输出：通过连接电路，将产生的直流电转换为交流电，用于供应家庭、工业或商业
电力需求。
值得注意的是，光伏发电效率取决于光子与半导体材料的相互作用效果以及光伏组件的设计和制造质量。
随着技术的进步，光伏发电已成为一种可持续、环保且日益普及的清洁能源解决方案。
光伏最全知识点总结
光伏最全知识点总结一、光伏发电原理1. 光电效应：光电效应是指当光线照射到半导体材料表面时，光子激发了材料的电子，使得电子跃迁到导带而产生电荷分离的现象。
2. pn结：光伏电池的主要材料是硅，通过n型硅和p型硅构成pn结，当光子照射到pn 结上方时，激发了电子跃迁到导带，形成光生电荷对，从而产生电流。
3. 光伏效率：光伏电池的电能转换效率是一个重要性能指标，反映了光伏电池将光能转换为电能的效率，通常情况下大致可分为照明效率、光照转换效率和电能转换效率等。
二、光伏发电技术1. 光伏组件：光伏组件是由多块光伏电池组合而成的组件，通常为硅片、硅膜、硅薄膜等材料制成，主要作用是将光能转换为电能。
2. 光伏阵列：由多个光伏组件组合而成的光伏阵列，通常根据实际需求和场地大小进行组合安装，用以产生更大的电能输出。
3. 光伏逆变器：光伏逆变器是将光伏电池组件产生的直流电转换为交流电的设备，它的主要功能是将太阳能电池板吸收的太阳能转换成市电可以使用的交流电。
4. 光伏发电系统：光伏发电系统是由光伏组件、逆变器、电网连接等部分组成的系统，用于将光能转换为电能供应给电网或局部用电系统。
三、光伏发电应用1. 分布式光伏发电：分布式光伏发电是指将光伏组件安装在建筑屋顶、地面、水面等分散的地方，通过逆变器将直流电转换为交流电并接入电网。
2. 大型光伏电站：大型光伏电站通常是指规模较大的光伏发电项目，其通常拥有较大面积的光伏组件和配套设施，用于向电网提供大规模的电能输出。
3. 光伏农业：光伏农业是指将光伏组件与农业结合，充分利用农田等区域进行光伏发电，以提高土地利用率并兼顾农业生产。
4. 光伏充电桩：光伏充电桩是指利用光伏发电技术向电动汽车充电的充电设施，通过太阳能实现对电动汽车的充电需求。
四、光伏发电市场1. 全球光伏发电发展情况：全球光伏发电市场呈现出快速增长的趋势，其中中国是全球最大的光伏发电市场，其它地区如欧洲、美国、日本等也持续发展光伏发电产业。
光伏发电基本原理
光伏发电基本原理光伏发电是一种利用太阳能直接转换成电能的技术。
它的基本原理是利用光电效应，将太阳能转化为电能。
光伏发电系统由光伏电池组成，光伏电池是将太阳能直接转化为电能的半导体器件。
当太阳光照射到光伏电池上时，光子会激发半导体中的电子，使其跃迁到导带中，从而产生电流。
这种光电转换的过程就是光伏发电的基本原理。
光伏电池是光伏发电系统的核心部件，它根据工作原理的不同可以分为单结、多结和薄膜光伏电池等不同类型。
单结光伏电池是最早的一种光伏电池，它由单一的半导体材料构成。
多结光伏电池则是由多种不同材料层叠组成，能够更高效地利用太阳能。
薄膜光伏电池则是利用薄膜材料制成，具有轻薄灵活的特点。
不同类型的光伏电池在工作原理上有所不同，但其基本原理都是利用光电效应将太阳能转化为电能。
除了光伏电池，光伏发电系统还包括支架、逆变器、电网连接等部件。
支架用于支撑光伏电池，使其能够正确朝向太阳光的方向。
逆变器则用于将光伏电池产生的直流电转化为交流电，以便于接入电网供电。
电网连接部件则用于将光伏发电系统与电网连接起来，实现太阳能发电与电网供电的无缝衔接。
光伏发电的基本原理简单清晰，但在实际应用中有着复杂的工程技术和经济运营问题。
光伏发电系统的安装、运行和维护都需要专业的技术支持和管理。
此外，光伏发电系统的经济性和可持续性也是需要考虑的重要因素。
随着技术的不断进步和成本的降低，光伏发电已经成为了一种具有广阔发展前景的清洁能源技术。
总的来说，光伏发电基本原理是利用光电效应将太阳能直接转化为电能，其核心部件是光伏电池。
光伏发电系统包括光伏电池、支架、逆变器、电网连接等部件。
光伏发电技术的发展将为人类提供清洁、可持续的能源，对于推动可再生能源的发展具有重要意义。
希望随着技术的不断进步，光伏发电能够在未来发挥更大的作用，为人类社会的可持续发展做出更大的贡献。
太阳能光伏发电工作原理
太阳能光伏发电工作原理1.光电效应光电效应是太阳能光伏发电的基本原理。
当太阳光照射到太阳能电池的表面时，其中的光子会撞击到太阳能电池材料的原子，并将其电子激发出来。
激发的电子会在材料内部移动，形成电流。
这个过程中，在太阳辐射的作用下，电池板内部会产生一个不断流动的直流电。
2.太阳能电池组件太阳能电池组件是太阳能发电的核心部件，也是光电效应的关键。
太阳能电池组件通常由多个太阳能电池片组成。
每个太阳能电池片都是由具有半导体特性的硅晶片制成的。
当太阳光照射到太阳能电池组件上时，晶片内部的电子受到能带结构的激发，并形成正负电荷分离。
3.电流的收集在太阳能电池组件中，电子和空穴将分离，并被安排在电池板中的电流收集地电极和顶端的电流收集线路中。
顶端的电流收集线路将电流从太阳能电池板中传送到电池组。
4.电压的输出顶端的电流收集线路还会将电流传送到逆变器中。
逆变器主要用于将直流电转换成交流电。
在逆变器中，直流电被变换成为具有可用的电压和频率的交流电。
逆变器还负责监测电池的状态，并将电能传送到电网或者电池充电。
5.电网互连和储存6.逆变器逆变器是太阳能光伏发电系统中的重要组成部分，它将太阳能电池产生的直流电转换为交流电。
逆变器的输出可以用于满足家庭或工业用电需求，或者注入电网上。
总的来说，太阳能光伏发电工作原理是通过光电效应将太阳光转化为电能。
通过太阳能电池组件的光电效应，太阳能电池板内部产生电流，然后通过电流收集和逆变器的转换，将直流电转化为交流电，以供家庭、工业用电或注入电网使用。
这种可持续的能源转换过程，能够有效地利用太阳能资源，减少对传统能源的依赖，对保护环境和可持续发展具有重要意义。
