住宅给水排水系统设计
住宅给排水设计应注意的几个问题
住宅给排水设计应注意的几个问题住宅给排水设计应注意的几个问题随着城市化进程的不断推进，住宅建筑也在不断增多。
而在住宅建筑中，给排水系统的设计是至关重要的一环。
因此，在进行住宅给排水设计时，需要注意以下几个问题。
一、地形与环境在进行住宅给排水设计时，首先需要考虑的是地形和环境。
地形和环境的不同会对给排水系统造成不同的影响。
例如，在山区或丘陵地带，由于地势高差较大，所以需要考虑管道斜度和泵站等设施；而在海滨或沿江沿海地区，由于海拔较低，所以需要考虑防潮、防汛等措施。
二、户型与人口在进行住宅给排水设计时，还需要考虑户型和人口数量。
不同户型和人口数量会对给排水系统造成不同的影响。
例如，在大型公寓或高层建筑中，人口密度较大，会产生大量污水；而在小区或别墅区中，则相对较少。
因此，在进行住宅给排水设计时，需要根据实际情况合理规划管道数量和容量。
三、管道材质在进行住宅给排水设计时，还需要考虑管道材质。
不同的管道材质具有不同的特点和适用范围。
例如，PVC管道具有良好的耐腐蚀性和耐压性，适用于一般排水系统；而PPR管道则具有良好的耐高温性和耐压性，适用于热水供应系统。
因此，在进行住宅给排水设计时，需要根据实际情况选择合适的管道材质。
四、设备选型在进行住宅给排水设计时，还需要考虑设备选型。
不同的设备具有不同的功能和适用范围。
例如，污水泵站可以将污水输送到下游处理站点；而分流器可以将污水分流到不同处理系统中。
因此，在进行住宅给排水设计时，需要根据实际情况选择合适的设备。
五、安全与环保在进行住宅给排水设计时，还需要考虑安全与环保问题。
住宅给排水系统若出现故障或泄漏等问题，则会对居民生活造成严重影响，并且对环境造成污染。
因此，在进行住宅给排水设计时，需要考虑安全与环保因素，采取相应的措施确保系统运行安全、稳定和环保。
六、维护与管理在进行住宅给排水设计时，还需要考虑维护与管理问题。
住宅给排水系统需要定期进行检修和维护，以确保其正常运行。
《建筑给水排水工程》课程设计-某六层住宅楼给排水工程
设计任务及资料一、设计任务根据所给的设计资料和水源资料，拟建一栋六层住宅,设计该住宅的生活给水系统和排水系统。
二、设计文件及资料1.建筑资料钢筋混凝土框架结构6层住宅楼，层高为3M,室内外高差为0.3M。
建筑各层平面图，建筑剖面图，厨厕大样图等。
2.市政资料在建筑物南侧有城市给水管道和城市排水管道，夏季用水高峰时水压为270kpa°室外排水采用分流制。
3.室内设备厨房内设洗涤盆1个，厕所内设蹲式或坐式大便器、洗脸盆、淋浴盆或浴盆及洗衣机专用水嘴各一个。
每户设水表一个，整栋楼设总水表一个。
每户人口按3.5人计三、设计内容。
1.设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。
（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。
（3）室内外管道材料、设备的选用及敷设安装方法的确定。
（4）建筑内部给排水系统的计算。
（5）其他构筑物及计算仪表的选用、计算。
（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。
2.绘制下列图纸（1）各层给水排水设备及管道的平面图（1： 100）。
（2）给水排水系统原理图。
（3）厨厕大样图（1： 50）o（4）主要文字说明和图例等。
设计说明一.室内给水工程生活给水系统的选定：本建筑属于普通∏型六层住宅，所需的水压H为：H = I 20 + (6 — 2) X 40 = 280灯α方案1：直接给水方式。
由设计资料可以知道夏天用水高峰时的水压为270KPa,略小于所要求的水压。
如果为了这一点的水压而增设水泵水箱，第一：增设水泵经济上不划算，水泵还产生振动和噪声，安装和维护相对复杂；第二：设置高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定的麻烦。
根据建筑给水排水的原理，只需要适当地放大部分管径，减少管路水头损失，从而使室外管网的水压满足最不利配水点的水压要求，故采用直接给水方式，在室内给水管网的布置方式采用下行上给式，该方式给水系统简单，投资少，安装维护管理方便，充分利用了室外管网的水压，供水较为安全可靠。
住宅建筑室内给水排水设计说明
住宅建筑室内给水排水设计说明一、工程概况1、建设地点：2、建筑功能：地上，地下3、总建筑面积：m2，其中地上m2，地下m24、居住总套数：套，其中：一室一厅套，二室一厅套，三室两厅套，四室两厅套；5、建筑层数及栋数：六层住宅栋，十八层住宅栋，三十层住宅栋6、建筑总高度： m7、高层建筑防火分类：类8、建筑耐火等级：级9、抗震设防烈度：七度。
10、人防设施：人防设施位于地下层11、人防类别：常6级、核6级、甲类平战结合人防地下室。
二、设计依据1、已批准的初步设计文件（详见建施总说明）；2、建设单位提供的有关资料和设计任务书（详见建施总说明）；3、本专业设计所采用的主要标准：《建筑给水排水设计规范》GB50015-2003（2009年版）《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999（2003年版）《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)《汽车库、修车库、停车场设计防火规范》GB50067-97《自动喷水灭火系统设计规范》 GB50084-2001(2005年版)《气体灭火系统设计规范》GB50370-2005《建筑灭火器配置设计规范》G50140-2005《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《武汉城市圈低能耗居住建筑设计标准》DB42∕T559-20094、业主提供的市政给排水管网资料；（1）路敷设有DN供水干管，可以提供一个DN接管，最不利供水压力为MPa。
（2）市政排水为污水、雨水分流制；路敷设有DN水干管，编号的可供接口的污水检查井标高为m，接管管径为DN；路敷设有DN雨水干管，编号的可供接口的雨水检查井标高为m，接管管径为DN。
三、设计范围1、包括红线以内的室内生活给排水、生活热水、内排雨水、消防给水系统、气体灭火系统及建筑灭火器配置设计。
居住小区给水排水设计规范
居住社区给水排水设计规范CECS57∶94主编单位：南京建筑工程学院批准部门：中国工程建设标准化协会批准日期：1994 年6 月1 日目录1 总则2 术语、符号2.1 术语2.2 符号3 给水3.1 水量、水质和水压3.2 水源3.3 给水系统3.4 给水管道的布置与敷设3.5 设计流量和管道水力计算3.6 给水管道材料及附件3.7 水泵房、水池和水塔4 排水4.1 排水体制4.2 排水量4.3 排水管道的布置与敷设4.4 排水管道水力计算4.5 排水管材、检查井、雨水口4.6 排水泵房4.7 污水解决附录A 地下管线(构筑物)间最小净距附录B 本规范用词说明附加说明前言随着改革开放政策的执行, 人民生活水平不断提高, 居住社区建筑在全国大量兴起。
为了规范居住社区给水排水设计, 我协会建筑给水排水委员会组织南京建筑工程学院主编, 同济大学, 江苏省建筑设计院、杭州市建筑设计院, 南京市政工程设计院等单位参与, 共同制订《居住社区给水排水设计规范》。
规范组通过三年的工作, 广泛征求有关单位和专家的意见, 最后由建筑给水排水委员会审查定稿。
现批准《居住社区给水排水设计规范》, 编号为CECS57∶94, 并推荐给各工程建设设计, 施工单位使用。
在使用过程中, 请将意见及有关资料寄中国工程建设标准化协会建筑给水排水委员会（上海广东路17 号, 邮编202302）。
中国工程建设标准化协会1994 年6 月1 日1 总则1.0.1 为使居住社区给水排水工程设计符合国家经济、技术政策法令, 做到安全合用、经济合理, 特制订本规范。
1.0.2 本规范合用于新建、扩建和改建的居住社区的室外给水排水工程设计。
1.0.3 居住社区给水排水工程设计, 应以城乡给水排水总体规划和居住区, 居住社区的建筑、道路具体规划为重要依据, 综合考虑社区地形、各专业管道布置和建筑物管道的接点等诸因素, 做到设计合理、施工方便。
1.0.4 在地震、湿陷性黄土、膨胀土以及其它地质特殊地区设计居住社区给水排水工程时, 尚应按现行的有关标准、规范的规定执行。
小高层住宅楼给排水系统设计CAD布置图

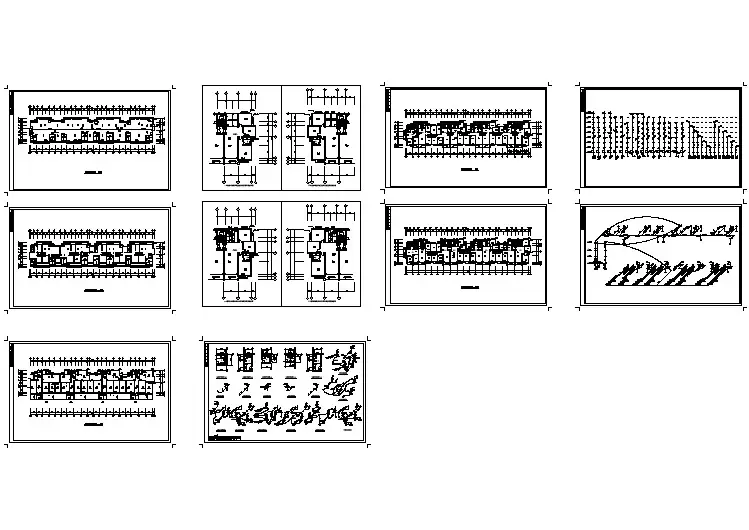

某住宅楼给排水系统设计图（共10张）
高层住宅楼给排水系统设计CAD参考图
住宅设计要求与标准(给排水)
给排水(一) 说明1.本设计要求适用于住宅项目，按照给水系统、排水系统、消防系统、设备要求等方面制定。
2.本设计要求中安装高度均指到建筑完成面的距离。
3.除特别注明外，标高以m计，其余均以mm计。
4.当地若有特殊要求或习惯性做法时，按当地要求执行；否则，按本设计要求执行。
(二) 给水系统1管材选型1.1室外部分（1）市政给水管DN≥100采用水泥砂浆衬里球墨铸铁管，DN＜100采用衬塑钢管。
（2）加压给水管埋地部分采用衬塑钢管，DN≤100丝扣连接，DN＞100沟槽式卡箍连接，应视具体情况考虑防腐。
1.2室内部分户内水表前采用衬塑钢管，表后冷水采用冷水PP-R管，热水采用专用热水PP-R管，管材必须经过8760h热稳定性试验。
1.3水池、水泵房管材水泵吸水管（自与吸水总管连接处或水泵吸水管的阀门至伸入水池部分）、水池补水管（伸入水池部分）、水池溢流排水管及放空排污管采用薄壁不锈钢管，其他采用衬塑钢管或厂家配套的不锈钢管。
1.4绿化、喷灌管材采用PVC－U给水管，管道阀门DN≤50采用铸铁截止阀,DN>50采用铸铁闸阀。
1.5水景管材水泵出水管、埋地部分及水池补水管均采用PVC－U给水管。
2技术要求2.1室内管道布置原则（1）给水管道大于DN25（外径dn32）时，应考虑表后设置多条给水管（总流量与表前总管流量相当）入户。
（2）当给水管道布置在找平层内时，客（餐）厅冷（热）水管距墙边100mm布置，冷热水管中心间距100mm；卫生间内管道原则上布置在墙体内，如遇结构柱或剪力墙时可布置在沉箱内。
管道不应布置在卧室内。
2.2水表、洗衣机、热水器的设置要求2.2.1水表及水表井：住宅在每层楼梯间或前室设独立水表井间，给水立管及水表均布置在水表井内，自首层起每五层在水表井内设DN15清洁水龙头一个，每层水表井均设置排水地漏。
水表井尺寸按最小要求设置。
2.2.2洗衣机：生活阳台或卫生间设置洗衣机龙头，洗衣机龙头安装高度为1.20m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
提要: 介绍了住宅给水排水系统设计中的管材选用，供水方式，卫生间降板排水方式,远传水表的应用以及小高层住宅群消火栓给水系统设计。
万邦都市花园位于上海市浦东花木地区龙阳路与白杨路交汇处。
基地呈长方形布置，总用地面积为19.7 hm2，总建筑面积为39.5 hm2。
该地块分六期建设，现在一期工程已竣工，二期工程正在建设之中。
一期二期工程主要以小高层为主，还有少量的多层及高层住宅。
为了配合该小区优雅舒适的居住环境，给排水设计采用了一些新的设计思想和新的管材及设备。
具体介绍如下。
1 管材选用
1.1 给水系统
给水系统一期时，业主提出给水管明装，所以设计选用给水用PVC-U管。
二期时，业主提出给水管暗装，热水管布置到位，每户均设有饮用水。
故给水管选用钢塑复合管，热水管选用薄壁铜管，饮用水管选用PP-R管材。
钢塑复合管是用去除内毛刺的热镀锌钢管和卫生级PVC-U管复合而成。
它集PVC-U管耐腐蚀性，内壁光滑及镀锌钢管刚性好的优点于一体，无论是管材还是管件，都非常安全可靠，价格又适中。
小口径的薄壁铜管价格不高，配套的连接方法、管件均十分安全可靠，是目前应用较好的热水管材。
PP-R管卫生、无毒属绿色建材，特别适用于纯净饮用水管道系统。
1.2 排水系统
排水系统一期选用PVC-U管及专用透气立管，二期选用硬聚氯乙烯螺旋管。
一期二期的房型厨卫面积比较紧凑，一期排水采用PVC-U管及专用透气管，从现场安装效果来看，空间显得比较紧张，所以二期设计采用PVC-U螺旋消音管，它与DRF/X管件配合组成单立管排水系统。
它的特点是：消音三通把横支管流来的污水从圆周的切线方向导流进入立管，形成旋转水流，避免了进入水流与立管及立管水流的碰撞。
在管内壁螺旋肋的导流作用下，使污水贴立管内壁继续保持螺旋状下落，在立管中央形成畅通的空气柱，从而大大降低了管道系统的噪音。
这种排水结构提高了管道的通气性，增加了排水能力。
采用螺旋消音排水立管，不需另设专用通气管，既节省了管材，又提高了空间利用率。
DRF/X管件采用丝扣挤压胶圈密封接口，水密性好，而且该管件上设有伸缩节，既节省了管件，又便于安装和维修。
此外，该管件水流方向的下段设有防止水逆流的止水带，可以防止污水倒流。
2 供水方式
本工程一期二期主要以小高层为主，另有少量的多层及高层住宅，市政管网的压力不能满足供水要求。
因此多层及小高层住宅给水系统竖向分为两个区，地下1层～2层由市政管网直接供水，3层～11层由生活泵房的变频调速恒压给水设备供水。
高层(18层)给水系统竖向分为两个区，低区(地下1层～9层)由屋顶水箱经减压阀减压后供水，高区(10层～18层)由屋顶水箱供水。
本工程是以小高层为主的居住小区，若每栋小高层住宅设一座独立的水泵房，显然不太合理。
在与浦东自来水公司的协商下，设计采用每一个组团设一座集中泵房。
这样既减少了设备用房，又节省了设备投资，降低了造价。
3 卫生间降板
卫生间结构降板在深圳等南方地区使用比较普遍，这种方法使卫生间顶部的空间得到释放，使住户在装修时重新布置卫生间成为可能，而且维修排水支管时，不会影响下层住户的正常生活，给物业管理带来很大的方便。
但这种方法目前在上海地区使用不是很普遍。
本工程顶层大多为跃层住宅，许多卧室的上面
设有卫生间，本设计采用卫生间的结构板降低 300 mm的办法，让卫生器具的水平排水管道均埋设在后浇的轻质混凝土填层中，使卧室上空既卫生又美观。
4 远传式水表
不进户抄表是目前住宅建设的主流，主要有以下三种方法：
(1)把水表设在户外或楼梯间内。
这种方法室内给水管线较长，遇到有些房型楼梯间公共面积比较小的情况，嵌墙表根本就无法安装，所以有很大的局限性。
(2)IC卡水表。
这种方法使水作为商品实现了先付费再使用的消费原则，避免了用户与管理部门之间因水费而造成的矛盾。
(3)远传式水表
通过网络布线在管理中心收集数据，用户可以通过市内电话网与自来水公司的营业收费及其管理部门建立通讯联系。
而自来水公司通过市内电话可随时调取用户用水量信息，自动结帐，打印及查询。
该专用表具除了具有提供远传所需的信号外，另保留原有的读表数值显示，居民如对远传数据有疑义的话，可以与表具读数值进行核对。
这种方式管理方便，布置灵活，但投资较大。
经业主认可，本工程设计采用远传式水表。
5 消火栓给水系统设计
本工程主要是以十一二层的小高层为主，一层架空用于管道转换或设零星的商业网点。
其消火栓给水系统设计套用现行《高层民用建筑设计防火规范》(GB50045-95)，一般如下设计：室内消防给水系统应与生活给水系统分开独立设置。
当采用临时高压给水系统时，应设不小于6 m3的高位消防水箱。
设临时加压泵房，每个消火栓处应设直接启动消防水泵的按钮。
当最不利点消火栓静水压力低于0.07 MPa时，设消火栓稳压泵。
为保证消防水不作它用，应单独设消防水池或采用液位控制消防水量。
按上述设计，势必造成室外管位紧张，给设计和施工带来很大的难度，而且增加了投资，影响房地产商的开发利润。
本工程经与自来水公司和消防局的协商，在集中泵房内分别设独立的生活泵和消防泵，出泵管合并，入户前再分开，生活管上装紧急关闭阀后与室内生活管网连通，消防管直接与室内消防管网连通。
由于生活用水采用变频调速恒压给水设备，所以为满足初期火灾时的消防用水量，屋顶设消防水箱。
考虑到生活与消防的室外管网是合并的，而屋顶的消防水箱利用率低，很容易污染生活用水，所以每个消防水箱的放空管都接至一层地面，作为室外的绿化浇洒用水。
本工程的消火栓系统设计使我感到，消防有关规范对小高层住宅群没有专门的，针对性的规定，这给设计带来了很大的难度。
此外，规范应紧跟时代的发展和科技的进步。
各个主管部门也应从全局的利益出发，允许采用现代科学技术，使小高层住宅消火栓给水系统的设计更为科学和合理。
6 其它
本工程自动喷水灭火系统管道采用镀锌钢管，当管径大于DN50时，连接管件采用沟槽式卡箍接头。
长期以来，传统的管路所采用的焊接、螺纹、法兰等连接方法存在明显的种种弊病：焊接连接的焊渣会造成对管路的污染；螺纹连接不耐压，易渗漏和锈蚀；法兰连接在镀锌管路中必须进行二次镀锌，二次涂塑，二次安装。
不仅工序多，成本高，而且施工速度慢，管路易被污染。
沟槽式卡箍接头具有快速，简易，安全，可靠，经济，免电焊，无污染的优点，还可吸收管路的噪音，振动传播及热胀冷缩，便于管路的维修和保养，不受安装场所的限制，是目前出现的较好的管道连接方式。
以上是本人在万邦都市花园工程中的一些设计体会，提出来与大家共同探讨。
