手持光谱仪中文使用手册
光谱仪操作说明书
光谱仪操作说明书1. 简介光谱仪是一种用于分析光的波长和强度的仪器。
它广泛应用于物理、化学、生物和工程等领域的研究和实验中。
本操作说明书将介绍光谱仪的基本组成、操作流程以及注意事项。
2. 仪器组成光谱仪由以下几个主要部分组成：2.1 光源：光源提供光的发射或反射，常见的光源包括氢灯、钠灯等。
2.2 入射装置：入射装置将光引导到光谱仪中进行分析。
它通常包括准直器和光纤。
2.3 狭缝：狭缝用于选择所需的光线，确保只有特定波长的光通过。
2.4 光栅：光栅是光谱仪中的关键部件，它用于分散光线并产生光谱。
2.5 探测器：探测器用于测量分散后的光线的强度。
常见的探测器有CCD和光电二极管。
2.6 数据采集系统：数据采集系统将探测到的光谱数据转换为计算机可读的信号。
3. 操作流程下面是使用光谱仪的基本操作流程：3.1 准备工作确保光谱仪与计算机连接良好，并且软件已经正确安装。
3.2 打开光谱仪按下电源按钮，等待光谱仪启动。
3.3 设置参数在软件界面中设置所需的参数，包括光源、积分时间和扫描范围等。
根据实验需求，调整这些参数可以获取不同波长范围和分辨率的光谱。
3.4 准备样品将待测样品放置在适当的位置，确保它与光源之间没有干扰物。
3.5 进行光谱测量点击软件界面上的"开始"按钮，光谱仪将开始采集光线数据。
3.6 数据分析采集完毕后，可以对数据进行分析和处理。
常见的操作包括峰识别、波长测量和强度计算等。
4. 注意事项在操作光谱仪时，需要注意以下事项：4.1 安全使用保证操作过程中的安全，避免触摸光源和其他可能带电的部件。
4.2 保持清洁定期清洁光谱仪的镜片和狭缝，确保它们干净无尘。
4.3 避免干扰在测量过程中，避免光源与样品之间的干扰物，以免影响数据的准确性。
4.4 调整参数根据实验需求，合理调整光谱仪的参数，以获得最佳的实验结果。
4.5 维护保养定期进行光谱仪的维护保养，包括更换灯泡、清洁探测器等。

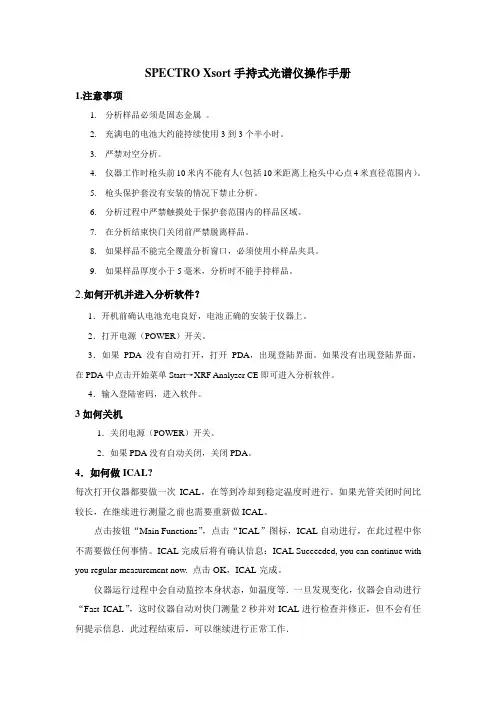

SPECTRO Xsort手持式光谱仪操作手册
SPECTRO Xsort手持式光谱仪操作手册1.注意事项1.分析样品必须是固态金属。
2.充满电的电池大约能持续使用3到3个半小时。
3.严禁对空分析。
4.仪器工作时枪头前10米内不能有人（包括10米距离上枪头中心点4米直径范围内）。
5.枪头保护套没有安装的情况下禁止分析。
6.分析过程中严禁触摸处于保护套范围内的样品区域。
7.在分析结束快门关闭前严禁脱离样品。
8.如果样品不能完全覆盖分析窗口，必须使用小样品夹具。
9.如果样品厚度小于5毫米，分析时不能手持样品。
2.如何开机并进入分析软件？1．开机前确认电池充电良好，电池正确的安装于仪器上。
2．打开电源（POWER）开关。
3．如果PDA没有自动打开，打开PDA，出现登陆界面。
如果没有出现登陆界面，在PDA中点击开始菜单Start→XRF Analyzer CE即可进入分析软件。
4．输入登陆密码，进入软件。
3如何关机1．关闭电源（POWER）开关。
2．如果PDA没有自动关闭，关闭PDA。
4．如何做ICAL?每次打开仪器都要做一次ICAL，在等到冷却到稳定温度时进行。
如果光管关闭时间比较长，在继续进行测量之前也需要重新做ICAL。
点击按钮“Main Functions”，点击“ICAL”图标，ICAL自动进行，在此过程中你不需要做任何事情。
ICAL完成后将有确认信息：ICAL Succeeded, you can continue with you regular measurement now. 点击OK，ICAL完成。
仪器运行过程中会自动监控本身状态，如温度等．一旦发现变化，仪器会自动进行“Fast ICAL”，这时仪器自动对快门测量２秒并对ICAL进行检查并修正，但不会有任何提示信息．此过程结束后，可以继续进行正常工作．ICAL报告保存位置：＿＼XSort\ICAL\Log5 如何分析1．分析之前确认保护套正确安装；确认分析窗前只有分析样品并且分析样品正常的覆盖分析窗，如有必要，安装小样品夹具；确认保护膜没有污染、损坏。
手持式光谱分析仪使用教程
反射测量法
• 反射测量法是将光源照射到样品上，测量样品反射光的光谱特性 • 操作步骤如下：
• 打开设备，选择合适的测量模式 • 将样品置于光源和探测器之间，确保样品表面朝向探测器 • 按下测量按钮，开始测量 • 等待测量结果，并进行分析
透射测量法
• 透射测量法是将光源照射到样品上，测量样品透射光的光谱特性 • 操作步骤如下：
• 工业生产过程控制：随着工业生产自动化和智能化的推进，对 工业检测设备的需求不断增加
行业竞争与合作
手持式光谱分析仪行业竞争激烈，各企 业不断创新和优化产品，提高市场竞争 力
同时，行业内企业之间也积极开展合 作，共同开发新技术、新产品，推动行 业发展
THANK YOU FOR WATCHING
谢谢观看
07
手持式光谱分析仪的发展趋势与前景
技术创新与发展方向
• 手持式光谱分析仪的发展趋势包括： • 提高测量精度和灵敏度：采用更先进的探测器和技术，提高测 量精度和灵敏度 • 扩展测量范围和波长：开发新型光源和分光系统，实现更广泛 的测量范围和波长 • 智能化和自动化：采用人工智能和机器学习技术，实现设备的 智能化和自动化
SMART CREATE
手持式光谱分析仪使用教程
CREATE TOGETHER
01
手持式光谱分析仪简介及工作原理
手持式光谱分析仪的定义与分类
按照测量原理和性能特点，手持式光谱分析仪可分为以下几类：
• 分光光度计：主要用于测量样品的吸光度和浓度 • 光谱仪：主要用于测量样品的光谱特性，如波长、强度等 • 原子吸收光谱仪：主要用于测量样品中的原子吸收光谱
• 放大电路：将探测器的电信号进行放大处理 • 数据采集：将放大后的电信号转换为数字信号，进行采集 • 软件处理：对采集到的数据进行处理和分析，如基线校正、光
手持式光谱仪操作流程

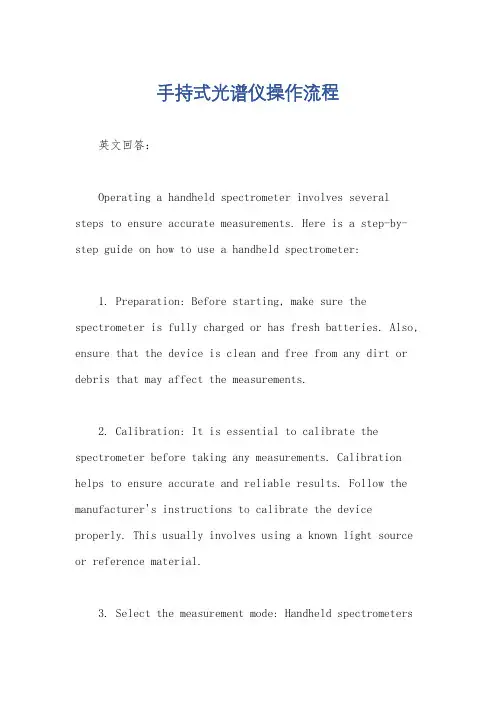

手持式光谱仪操作流程英文回答：Operating a handheld spectrometer involves several steps to ensure accurate measurements. Here is a step-by-step guide on how to use a handheld spectrometer:1. Preparation: Before starting, make sure the spectrometer is fully charged or has fresh batteries. Also, ensure that the device is clean and free from any dirt or debris that may affect the measurements.2. Calibration: It is essential to calibrate the spectrometer before taking any measurements. Calibration helps to ensure accurate and reliable results. Follow the manufacturer's instructions to calibrate the device properly. This usually involves using a known light source or reference material.3. Select the measurement mode: Handheld spectrometersoften have different measurement modes for various applications. Choose the appropriate mode for your specific measurement needs. For example, if you want to measure the color of an object, select the color measurement mode.4. Positioning: Proper positioning of the spectrometer is crucial for accurate measurements. Hold the device steady and align it correctly with the target. Some spectrometers have a built-in target guide or indicator to assist with positioning.5. Measurement: Once the spectrometer is properly positioned, press the measurement button or trigger to take the reading. Hold the device steady for a few seconds until the measurement is complete. The device may emit a beep or display a notification when the measurement is done.6. Data analysis: After taking the measurement, the spectrometer will display the results on its screen or through a connected device (e.g., smartphone or computer). Analyze the data to interpret the measurements. Some spectrometers may also provide additional features likedata logging or exporting options for further analysis.7. Repeat or average measurements: For more accurate results, it is advisable to repeat the measurement multiple times and take an average. This helps to minimize any measurement errors or variations.8. Maintenance: After using the handheld spectrometer, clean it properly and store it in a safe place. Regular maintenance, such as cleaning the optics or updating the device firmware, may be required as per the manufacturer's instructions.中文回答：操作手持式光谱仪需要经过几个步骤来确保准确的测量结果。
便携式光谱仪 中文使用说明书 正式版
11
点击“
”后屏幕将显示仪器硬件信息：
此值范围
Det Temp Bias
Vcool
SubBia s Escale
Pre
检测器当前温度
-25±3℃
检测器偏压 检测器制冷电压 检测器前置放大器偏压
175 ± 10
Ｖ2.0 ± 1.0 Ｖ-11±3Ｖ
能量标尺
前端温度（摄氏度／华氏 度）
6 至9 之 间
点击“ ”返回前页，点击“关闭”，关闭“规格信息”屏幕。 点击“蓝 牙”可以设置蓝牙，可以实现通过蓝牙传输数据。 点击“打印机”可以设 置打印输出数据。 点击“提示音”可以在不同模式下设置，用声音提示测 试时间和牌号匹配。

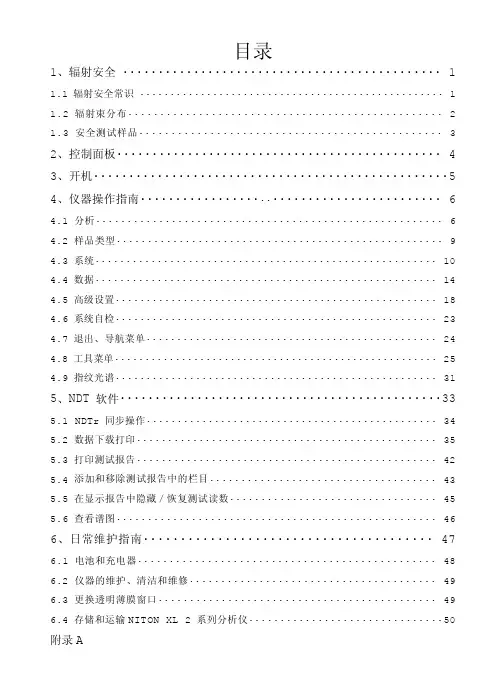

4.1 分析······················································· 6 4.2 样品类型···················································· 9 4.3 系统······················································· 10 4.4 数据······················································· 14 4.5 高级设置···················································· 18 4.6 系统自检···················································· 23 4.7 退出、导航菜单··············································· 24 4.8 工具菜单····················································· 25 4.9 指纹光谱···················································· 31
手持式光谱仪使用方法
手持式光谱仪使用方法
1. 使用前的准备：
(1) 通常需要准备的几个要素：拆卸/安装镜头、紧固螺丝、电源、操作按键等。
(2) 其次，要清洁外观表面，以免干扰实验结果，并阅读使用说明书，及时了解
产品特点。
(3) 最后，安装好手持式光谱仪，检查它的各项功能。
2. 使用步骤：
(1) 首先，打开手持式光谱仪，打开电源开关，然后操作菜单，启动测量程序。
(2) 其次，将测量物体放置在光谱读取器内，取消任何在测量物体内潜在的背景
光污染，然后根据实验需求选择不同的照明光源，调节照明设备强度，使得被测物暴露在测量条件下指定时间内。
(3) 然后，选择测量模式，根据实验要求，可以调节光谱频率，空间分辨率和空
间限定。
(4) 最后，将测量结果保存到计算机中，并使用特定的软件对光谱数据进行处理
和分析，最后得出测量结果。
3. 注意事项：
(1) 手持式光谱仪应经常进行清洁，以防止外观污染和防止传感器受到损坏，以
避免影响测量精度，提高使用寿命。
(2) 尽量使用射频保护装置和电磁屏蔽，以便最大限度抑制有害的外界背景干扰。
(3) 要避免轻触和移动手持式光谱仪，以免影响精度和性能。
(4) 光谱仪校准前后要清楚记录，以防止可能影响外观的变化会影响测量精度。
(5) 尽量使用原装配件，以保证光谱仪的稳定性和可靠性。
(6) 尽量对使用过的光谱仪进行维护及时处理，以保持它的性能。
光谱仪使用说明1
一 机器启动光谱仪启动时注意事项：（1）光谱仪两次开机之间至少应相隔20min ，以防频繁启动烧毁内部元器件 （2）光谱仪背面有5个开关，开机时按照编号1~5依次按下，两开关按下之间应相隔20s 左右。
关机时，按照编号5~1依次按下。
图 光谱仪开关（3）打开氩气阀，使气压保持在0.2~0.4MPa 之间（4）维持瓶内气压在2~3MPa 以上，若气压低于该值，则应更换新的氩气二 登陆1、开机开机用户名：arlservice 密码：3698521472、进入OXSAS 系统账号：（1）!SERVICE! 密码：ENGINEER（2）！MANAGER ！ 密码：无 （3）！USER ！ 密码：无通常使用“MANAGER ”权限即可3、检查仪器状态快捷键F7进入仪器状态检查界面：Electronic HUPSMains V acuumWater权限：由高到低VACUUM：真空度SPTEMP：真空室温度MAINS：电源电压NEG-LKV：-1000V电源POS.5V：+5V电源POS.12V：+12V电源NEG.12V：-12V电源POS.24V：+24V电源NEG.100V：-100V电压三数据备份及数据恢复数据备份及恢复分为软件内部操作、软件外部操作。
1、数据备份（1）软件内部备份：操作页面中选择“脱机模式”，待页面变灰后点击“备份数据”按钮，输入相应的文件名（例如：20101019OXSAS_DB.BAK）以防止将先前数据覆盖，然后点击备份即可。
（2）软件外部备份：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后选择“备份数据库”按钮下的“备份”选项即可（系统自动选择路径并生成相应文件名）。
2、数据恢复（1）软件内部恢复：操作页面中选择“脱机模式”，待页面变灰后点击“恢复数据库”按钮，选择之前备份的数据库，恢复即可。
（2）软件外部恢复：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后点击“恢复数据库”按钮，选择相应数据库，点击“RESTORE”即可。
消防手持式拉曼光谱仪操作方法
消防手持式拉曼光谱仪操作方法1.打开拉曼光谱仪的电源开关。
Turn on the power switch of the handheld Raman spectrometer.2.等待光谱仪的自检程序完成。
Wait for the self-test program of the spectrometer to complete.3.将样品放置在拉曼光谱仪的样品台上。
Place the sample on the sample stage of the Raman spectrometer.4.调整样品台的位置，使其对准激光光束。
Adjust the position of the sample stage to align with the laser beam.5.关闭光谱仪的激光安全按钮。
Close the laser safety switch of the spectrometer.6.调节光谱仪的对焦镜头，以获得清晰的拉曼光谱信号。
Adjust the focusing lens of the spectrometer to obtain a clear Raman spectrum signal.7.确保光谱仪的激光功率已经调整到适当的水平。
Ensure that the laser power of the spectrometer has been adjusted to the appropriate level.8.选择合适的波长范围和积分时间，以获得所需的光谱数据。
Select the appropriate wavelength range and integration time to obtain the desired spectral data.9.启动光谱采集程序，开始进行拉曼光谱分析。
Start the spectral acquisition program to begin Raman spectral analysis.10.观察拉曼光谱仪的光谱输出，确保数据的准确性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ASD FieldSpec HandHeld 2 使用手册北京理加联合科技有限公司符号定义 (1)第1章概述及安装 (2)1.1 概述 (2)1.2 仪器的拆包 (2)1.3 标准配件 (3)1.4 FieldSpec® HandHeld 2仪器组成部件 (4)1.5 手持和安装 (4)1.6 安装电池或连接电源适配器供电 (6)第2章操作 (8)2.1 控制和显示面板 (8)2.2 启动电源 (8)2.3 光谱显示 (8)2.4 选择测试样品照明 (10)2.5 参考白板 (10)2.5.1 参考白板的主要信息 (11)2.5.2 室外参考白板 (11)2.5.3 Spectralon® (12)2.5.4 参考白板的透射率 (12)2.6 饱和报错 (13)2.7 优化 (13)2.8 暗电流和参考白板 (14)2.9 采集一个样品的光谱 (15)2.10 保存一个光谱 (16)2.11 激光瞄准器 (16)2.12 主菜单 (16)2.12.1 系统预设 (18)2.12.2 前置光学系统菜单 (18)2.12.3 积分时间菜单 (19)2.12.4 光谱平均次数菜单 (20)2.13 文件保存菜单 (22)2.13.1 打开一个现有的Base Name (24)2.13.2 建立一个新的Base Name (25)2.13.3 起始ID (26)2.13.4 数量保存 (27)2.13.5 保存的时间间隔 (28)2.13.6 系统菜单 (29)第3章外部电脑访问&控制仪器（联机模式） (32)3.1 FieldSpec® HandHeld 2仪器与电脑连接 (32)3.2 安装ASD应用软件 (32)3.2.1 Windows 7安装 (32)3.2.2 Windows 7用户设置 (33)3.3 ASD软件/硬件组合 (34)3.4 运行RS3软件 (36)3.5 RS3下拉菜单 (38)3.6 RS3 Control菜单 (38)3.6.1 RS3 Optimization (39)3.6.2 RS3 White Reference (40)3.6.3 RS3 Dark Current (41)3.6.4 RS3 Radiometric Measurement 命令 (41)3.6.5 RS3 Adjust Configuration Settings (42)3.6.6 RS3 Absolute Reflectance Settings (42)3.6.7 RS3 Spectrum Save (43)3.7 RS3前置光学系统 (44)3.8 RS3饱和报错 (44)3.9 RS3 Display的下拉菜单 (44)3.9.1 RS3 Axis设置 (45)3.9.2 RS3 Cursor设置 (46)3.9.3 RS3 Grid 设置 (47)3.9.4 RS3图形线条属性设置 (48)3.9.5 RS3浏览文件设置 (49)3.9.6 RS3 Freeze Display设置 (50)3.9.7 RS3 Quit指令 (51)3.10 HH2 Sync应用软件 (51)3.10.1 将HandHeld 2中数据文件输出到电脑 (52)3.10.2 HandHeld 2仪器的预设和文件名称 (54)3.10.3 输出定标文件到HandHeld 2仪器 (59)3.10.4 断开HH2 Sync (60)3.11 ViewSpec Pro后续处理软件 (60)3.12 GPS (61)3.12.1 独立模式 (61)3.12.2 联机模式 (64)第4章维护和问题解答 (67)4.1 维护和清洁Spectralon® (67)4.2 维护和清洁HandHeld 2仪器 (67)4.3 维护和清洁HandHeld 2的光学输入端和前置光学系统 (68)4.4 维护和清洁激光瞄准器 (68)4.5 维护和清洁可选的光纤跳跃电缆 (69)4.6 维护可选的光源 (69)4.7 温度效应 (70)4.8 W.E.E.E.规范 (70)4.9 年度工厂维护 (70)4.10 将仪器发送到ASD公司维护 (70)4.11 技术支持 (70)4.12问题解答 (71)4.12.1 通讯错误 (71)4.12.2 不寻常或过大的噪声 (71)4.12.3 背景干扰 (72)4.12.4 软件问题 (72)第5章附录 (73)5.1 FieldSpec® HandHeld 2 地物光谱仪 (73)5.1.1 性能规格 (73)5.1.2 物理规格 (73)5.2 可选购仪器控制器规格 (74)5.3 零配件 (74)5.4 可选配件 (74)5.5 非ASD软件 (75)5.6 人工光源 (75)符号定义警告：伤害危险。
标示人身危险警告。
任何情况下，当你发现此标志，必须先阅读此文档。
如果没有对此进行详细的了解，错误操作会对使用者造成一定的人身伤害。
警告：电击危险。
标示人身危险警告。
任何情况下，当你发现此标志，必须先阅读此文档。
如果没有对此进行详细的了解，错误操作会对使用者造成一定的人身伤害。
警告：表面高温。
标示人身危险警告。
任何情况下，当你发现此标志，必须先阅读此文档。
如果没有对此进行详细的了解，错误操作会对使用者造成一定的人身伤害。
可循环：有此标志的物品表示可以被再利用，不能按照一般废弃物进行处置。
本手册中的警告和提示是为了阅读者方便操作仪器。
然而，除了了解这些警告和注意事项外，使用者操作时仍应适当谨慎处理。
建议采取通常的预防措施（书面或其他形式），以避免人身伤害或ASD设备的损坏。
第1章概述及安装1.1 概述ASD FieldSpec® HandHeld™ 2是一种便携的分光辐射谱仪，具有快速、精确、无破坏和非接触测量的优点。
HandHeld 2使用了一个独特的光谱仪器，波长范围为325-1075 nm，具有较高的信噪比，并使用了高灵敏度的检测器阵列，低杂散光光栅，内置快门，DriftLock™暗电流补偿、二级滤光器。
在各种设置下，仪器能够非常精确、快速的获得反射率、辐射亮度和辐射照度光谱。
控制面板安装在可倾斜的LCD显示屏上，它综合了计算机功能、大容量内置存储器和激光瞄准器，并能够与GPS兼容，建立了一个自足的测量系统。
这个手册适用于HandHeld 2标准和Pro两种型号的仪器。
Pro型号采用了一个512元素光电二极管阵列，它的面积是标准型号的5倍，具有更高的的灵敏度。
与标准型相比，Pro 型大面积光电二极管阵列元素可以提供5倍高的信噪比，3倍的扫描速度。
使用HH2 Sync应用程序，可以将HandHeld 2采集的光谱数据文件导入到外部电脑中储存。
HH2 Sync是一个基于PC的软件系统，与HandHeld 2联合使用，管理系统预设，设置文件基本名称，输出定标文件到HandHeld 2中。
这本手册阐述了怎样拆包、操作和维护HandHeld 2。
也描述了怎样下载和运行RS3远程遥感数据、采集和分析软件（通过控制器电脑运行HandHeld 2时使用）、ViewSpec Pro后续处理光谱软件和HH2 Sync软件系统。
1.2 仪器的拆包检查运装箱是否有损伤，拍照并注意记录运输途中可能出现的损坏。
提示：保存所有包装材料、泡沫垫片和文件，备用。
步骤1 准备一个空置的坚固工作台，其附近有可用电源插座。
步骤2 从运装箱中取出高抗冲的Pelican旅行箱。
步骤3 打开Pelican箱，取出仪器和配件，记录这些物品的摆放位置（图1-1）。
图1-1 旅行箱的拆包1.3 标准配件使用FieldSpec® HandHeld 2仪器之前，检查以下物品是否齐全（图1-2）。
图1-2 HandHeld 2 和标准附件1. HandHeld 2仪器主机2. 把手3. 4块可充电的NiMH AA电池组4. 2GB（或更大的存储空间）USB闪盘，里面存储着仪器使用手册、RS3软件、ViewSpec Pro软件、HH2 Sync软件。
5. 3.6"圆形参考白板6. AC/DC电源适配器7. USB电缆线8. 泡沫填充的箱子（符合）FAA航空公司的要求。
9. 电池充电器。
如果你准备购买一个可自选的光纤电缆，请仔细阅读4.5 维护和清洁可自选的光纤跳跃电缆。
提示：可自选的光纤跳跃电缆不能长期储存在小于5英寸的弯曲状态下，这会造成电缆形成不易被检测的破损，最终导致采集信号的降低。
1.4 FieldSpec® HandHeld 2仪器组成部件图1-3 HandHeld 2仪器前面板、侧面板和按键图1-4 HandHeld 2背部面板*当连接AC/DC电源时，请拨动开关，从电池供电切换到AC/DC供电1.5 手持和安装HandHeld 2仪器可以使用手带手持、也可以使用把手或可选购的三脚架来支撑（图1-5）。
图1-5 手带把手可以在两个方向上任意安装（如图1-6）。
图1-6 HandHeld 2把手在两个方向上的安装当使用手柄时，连接器盖子还保持在未使用的连接状态。
将连接器的盖子连接到手柄上，安装前必须完成手柄触发按钮的电路绕线，使手柄上的触发功能正常，可用于保存光谱，替代了拇指触发按钮。
HandHeld 2仪器使用其下部1/4-20螺纹孔，可安装到一个三脚架上。
三脚架可从ASD 公司选购。
1.6 安装电池或连接电源适配器供电提示：使用AC/DC电源适配器供电、电池供电、或电池充电器前，请阅读以下所有的预防措施。
减少烧伤、火灾、电击或其他伤害的风险●AC/DC电源适配器供电仅在室内使用仪器时使用，请不要在室外使用。
●插入插座供电时，仪器仍需要有人照看，使用结束后，请务必从主插座上拔下电源线。
●务必使用生产商推荐的附件。
●如果电源线和插座破损，请不要使用电源适配器。
如果适配器坠落、损坏或落入水中，请将电源适配器返回到授权经销商或服务中心，进行检查或维修。
●不要让其他物体进入或插入到任何空隙处。
●当正在使用气溶胶（喷雾）产品或氧气时，请不要运行。
FieldSpec®HandHeld 2仪器可使用一次性的AA电池组或者可充电的AA电池组。
但是不能使用可充电的Li离子电池组。
电池的规格是：●类型：AA电池组（一次性使用或可重复充电）不要使用Li离子电池组。
●Rating：每个1.2 V olts●性能：一个充满电的电池可供给HandHeld 2仪器的工作时间受电池的使用寿命、仪器设置和环境因素的影响。
●可充电的镍-金属氢化物电池，工作时间约2.5小时●不可重复充电的锂电池，工作时间约5小时可再利用电池组。
