实验六 自制RC 有源滤波电路一 实验目的1.掌握由运算放大器与电阻、电容构成的RC 有源滤波器的电路原理；2.掌握滤波器幅频特性的测试方法。
二 实验原理及实验参考电路滤波电路是一种选频电路, 它是一种能使有用频率的信号通过, 而同时对无用频率的信号进行衰减的电子装置。
本实验采用宽带集成运算放大器LF353和电阻、电容构成RC 有源滤波电子装置。
根据频率特性的基本知识可知, 滤波电路的阶数越高, 过渡带将越窄, 滤波特性越接近理想滤波器的滤波特性, 而高于二阶的滤波电路可以由一阶和二阶滤波电路构成, 本实验制作RC 二阶有源滤波电路。
1.压控电压源二阶低通滤波电路 电路如图1所示。
图 1 压控电压源二阶低通滤波电路实验电路中R1=R2=4.7k(, R3=1k(, R4=586(, C1=C2=10nF(涤仑电容103)。
电路传递函数为式中通带放大倍数341R R A up +=。
电压放大倍数为20)3()(1)(f f A j f f A f A up upu -+-=式中特征频率RCf π210=令 , Q 称为该滤波电路的品质因数。
电路的幅频特性与品质因数的取值相关, 如图2所示。
图2 压控电压源二阶低通滤波电路的幅频特性实验电路中通带放大倍数品质因数Q=1/（3-Aup ）=1/(3-1.586)=0.707, 称为巴特沃思滤波器, 电路的上限截止频率fH 则刚好等于特征频率f0。
图1所示电路中如果品质因数Q 1, 则电路的上限截止频率可大于特征频率。
由图2可知Q 大于1的幅频特性曲线的过渡带更陡, 幅频特性更好。
2.压控电压源二阶高通滤波电路 电路如图3所示。
586.110005861134=+=+=R R A up图3 压控电压源二阶高通滤波电路实验电路中R1=R2=56k(, R3=1k(, R4=586(, C1=C2=10nF(涤仑电容103)。
电路传递函数为上式中通带放大倍数341R R A up += 电压放大倍数为为使电路不产生自激振荡, 应使 即通带放大倍数 。
有源滤波器实验报告
有源滤波器实验报告一、实验目的。
本实验旨在通过对有源滤波器的实验研究，掌握有源滤波器的基本原理、特性和设计方法，加深对电子电路理论的理解，提高实验操作能力。
二、实验仪器和设备。
1. 信号发生器。
2. 示波器。
3. 直流稳压电源。
4. 电阻、电容、运算放大器等元器件。
5. 电路实验箱。
三、实验原理。
有源滤波器是利用运算放大器的高输入阻抗和低输出阻抗的特性，结合电容和电阻等元件构成的一种滤波器。
根据不同的电路连接方式和元器件参数，可以实现对不同频率信号的滤波作用。
四、实验内容。
1. 搭建低通有源滤波器电路。
2. 搭建高通有源滤波器电路。
3. 测量并记录滤波器的幅频特性曲线。
4. 测量并记录滤波器的相频特性曲线。
五、实验步骤。
1. 按照电路图搭建低通有源滤波器电路，并接通电源。
2. 调节信号发生器输出正弦波信号，接入滤波器输入端，通过示波器观察输出波形，记录频率和幅值。
3. 依次改变输入信号频率，记录输出波形的变化，绘制幅频特性曲线。
4. 根据测量数据计算并绘制滤波器的相频特性曲线。
5. 重复以上步骤，搭建高通有源滤波器电路，进行相同的测量和记录。
六、实验数据记录与处理。
1. 低通有源滤波器幅频特性曲线数据：频率（Hz）幅值（V）。
100 2.5。
500 2.3。
1000 2.0。
5000 1.5。
10000 1.2。
... ...2. 低通有源滤波器相频特性曲线数据：频率（Hz）相位（°）。
100 0。
500 -45。
1000 -90。
5000 -180。
10000 -270。
... ...3. 高通有源滤波器幅频特性曲线数据：频率（Hz）幅值（V）。
100 0.5。
500 0.8。
1000 1.2。
5000 2.0。
10000 2.5。
... ...4. 高通有源滤波器相频特性曲线数据：频率（Hz）相位（°）。
100 180。
500 135。
1000 90。
5000 0。
10000 -90。
rc有源模拟滤波器

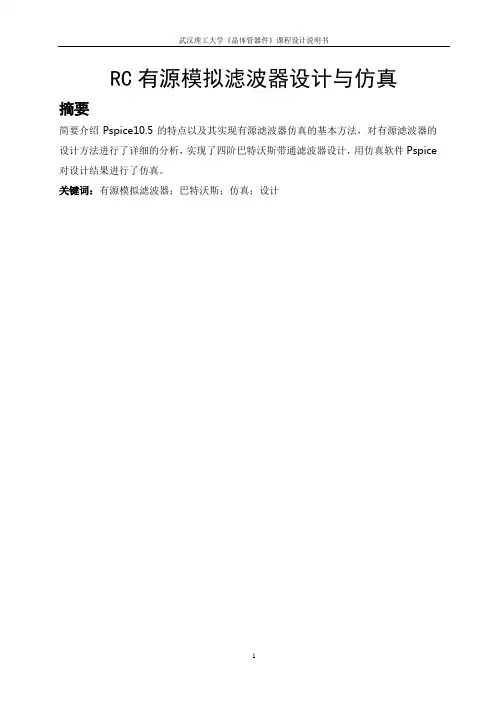

RC有源模拟滤波器设计与仿真摘要简要介绍Pspice10.5的特点以及其实现有源滤波器仿真的基本方法，对有源滤波器的设计方法进行了详细的分析，实现了四阶巴特沃斯带通滤波器设计，用仿真软件Pspice 对设计结果进行了仿真。
关键词：有源模拟滤波器；巴特沃斯；仿真；设计AbstractThe article introduces the characteristic of Pspice10.5 and the method of the reality of active analog filter,carried on detailed analysis to the design method which has an active analog filter.Carry out four rank butterworth bandpass filter ed to Pspice to carry on imitate as a result to the design really.Keywords: active analog filter;butterworth;simulation;design绪论随着数字化进程的不断推进，数字滤波器越来越广泛的应用在各个领域之中。
但是模拟滤波器凭借自身的优势仍然有很高的研究价值。
所有数字系统的前端，一般需要一个对微弱信号预处理的部分；在抽样量化之前，还需要一个对信号最高频率进行限制的处理。
这些都只能使用模拟滤波器。
RC有源滤波器是模拟滤波器中最实用、应用范围最广泛的滤波器。
其标准化电路的种类很少，仅使用及R、C元件，因此非常便于集成，这给推广应用带来革命性影响。
因为不使用电感、特别是大型电感，也因为运放在性能的飞速提高的同时价格却一降再降，所以在成本方面有源滤波器已经变得比无源滤波器还有优势。
本文基于这一点介绍了两种常用RC有源滤波器的结构，以基于实现巴特沃斯逼近的带通波器设计为例，完成了其设计过程，并利用电子仿真软件Pspice进行了仿真【1】。

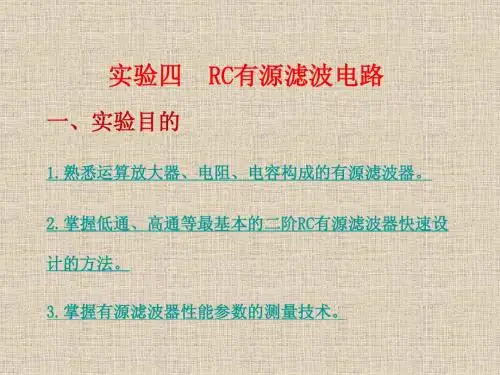

实验四：RC有源滤波电路
V0 / V
20L g V 0 / V i / d B
返回
3.高、低通有源滤波器特性图
V
低通 -3dB (0.707)
高通
0 482Hz
f
返回
4.二阶有源带通滤波器（扩展部分）
Vi R R = 33k
c
C = 0.01uF R R = 33k R Vo c
Rห้องสมุดไป่ตู้
A
C2 Rf100k C2
A
C2 =0.033uF R1 180k
Rf 100k
R1180k
表6-3 ViP-P=1V正弦信号
信号频率f/Hz
Vo/V 20lg|Vo/Vi|/dB
5 0 100 2 0 0 300 482 550 700 8 0 0 1 0 0 0 2 0 0 0 5 0 0 0
R Vi C 0.01uF C 0.01uF 33KΩ 3 2
LM324
V i 1V P P 正弦波
1
Vo
A Vf 1
Rf R1
1
1.5 8 6( 4 d B )
R
33KΩ
Rf 100KΩ R 180KΩ 1
A V f 1.12(1dB )
fL
2 R C
表6-2 ViP-P=1V的正弦信号
1 2 RC 482H z
AVf=1.12(1dB)
f0 fH fL
表6-1 ViP-P=1V的正弦信号
信号频率f/Hz
V0 / V
20L g V 0 / V i / d B
50 100 200 300 400 482 550 600 700 1K 5K
电子线路的设计的报告RC有源滤波器
电气与新能源学院
1μF 16kΩ
正弦 20~100Hz Vp-p=1.4V Or Vrms=0.5V
200Ω
62kΩ 2
+5V 7
3 4
-5V
6 μ
电气与新能源学院
成功总是青睐有准备的人
电气与新能源学院
下次考查试验
带证件
实践报告提前准备
电气与新能源学院
实验八 RC有源滤波器研究
一．实验目的
1.掌握RC有源滤波器组成原理； 2.研究通用运放的RC有源滤波器
频率特性； 3.学习使用仪器设备工具。
电气与新能源学院
二、实验原理和器件简介
有源器件和电阻、电容构成的滤波器称为RC有源滤波 器。利用运放RC元件可在超低频至几百KHZ的频率范围 内组成具有各种滤波功能的有源滤波器。这种有源滤波器 的主要优点是：小型、价廉，不需要阻抗匹配且可具有一 定的增益；抗干扰能力强；截至频率低（可至10-3HZ）。 主要缺点是：由于受运放带宽的限制，仅适用于低频范围。 同时，这种由运放和RC网络构成的有源滤波器，与无源 的LC滤波器相比较，它具有体积小，效率高，频率特性 好等优点。
滤波器根据工作频率范围可分为低通，高通，带通和
带阻四种类型。若按滤波器的传递函数
Av
(
j)
Vo ( Vi (
j) j )
的分母阶数，可分为低阶（一阶、二阶）和高阶（三阶及
以上）两种，阶数愈高，其幅频特性通带外的衰减就愈快，
滤波效果就愈电好气。与新能源学院
滤波电路的分类：
类
型
低通
高通
幅 频 特 性
带通
带阻
电气与新能源学院
三、实验内容
有源滤波器实验报告
有源滤波器实验报告有源滤波器实验报告引言：在电子电路实验中，滤波器是一种常见的电路元件，用于对信号进行滤波处理。
滤波器可以将某个频率范围内的信号通过，而将其他频率范围内的信号削弱或者抑制。
本实验旨在研究有源滤波器的工作原理和特性，并通过实验验证其有效性。
实验目的：1. 理解有源滤波器的基本原理；2. 掌握有源滤波器的设计和调试方法；3. 通过实验验证有源滤波器的性能。
实验原理：有源滤波器是由一个放大器和一个被动滤波器组成的。
被动滤波器是由电阻、电容和电感等被动元件组成的，其频率响应特性由被动元件的参数决定。
而有源滤波器通过加入一个放大器，可以增加滤波器的增益和频率选择性。
实验步骤：1. 搭建有源低通滤波器电路。
根据实验要求，选择合适的被动滤波器参数和放大器类型，搭建电路。
2. 进行电路调试。
通过信号发生器输入不同频率的正弦波信号，观察输出波形，并调整电路参数，使得输出波形满足实验要求。
3. 测量电路参数。
使用示波器测量电路的输入输出电压，并记录下来。
4. 更换被动滤波器参数，重复步骤2和3，以验证不同参数对滤波器性能的影响。
5. 分析实验数据。
根据测量结果，绘制电路的频率响应曲线，并分析滤波器的特性。
实验结果：通过实验，我们成功搭建了有源低通滤波器电路，并进行了调试和测量。
实验数据显示，该滤波器在截止频率以下的频率范围内，可以将输入信号通过，并且增益较高；而在截止频率以上的频率范围内，输出信号的幅值逐渐下降，达到了滤波的效果。
进一步分析实验数据，我们发现滤波器的截止频率与被动滤波器的参数有关。
当电容或电感的数值增大时，截止频率也会相应增大，滤波器的频率选择性变弱。
而当电阻的数值增大时，滤波器的增益减小，输出信号的幅值也会减小。
讨论与总结：有源滤波器是一种常见的电子电路元件，广泛应用于各种电子设备中。
本实验通过搭建和调试有源滤波器电路，验证了其滤波效果和特性。
在实验过程中，我们发现滤波器的性能受到被动滤波器参数的影响。
东南大学有源滤波器实验报告
东南大学电工电子实验中心实验报告学号：姓名：实验准备一、学习目标：1、掌握由运算放大器组成的RC有源滤波器的工作原理；2、熟练掌握RC有源滤波器的工程设计方法；3、掌握滤波器基本参数的测量方法；4、进一步熟悉MultiSim软件高级分析功能的使用方法。
设计提示：1、有源滤波器设计中选择运算放大器主要考虑带宽、增益范围、噪声、动态范围这四个参数。
(I)带宽：当为滤波器选择运算放大器时，一个通用的规则就是确保它具有所希望滤波器频率10倍以上带宽，最好是20倍的带宽。
如果设计一个高通滤波器，则要确保运算放大器的带宽满足所有信号通过。
(II)增益范围：有源滤波器设计需要有一定的增益。
如果所选择的运算放大器是一个电压反馈型的放大器，使用较大的增益将会导致其带宽低于预期的最大带宽，并会在最差的情况下振荡。
对一个电流反馈型运算放大器来说，增益取的不合适将被迫使用对于实际应用来说太小或太大的电阻。
(III)噪声：运算放大器的输入电压和输入电流的噪声将影响滤波器输出端的噪声。
在噪声为主要考虑因素的应用里，你需要计算这些影响（以及电路中的电阻所产生热噪声的影响）以确定所有这些噪声的叠加是否处在有源滤波器可接受的范围内。
(IV)动态范围：在具有高Q值的滤波器里面，中间信号有可能大于输入信号或者大于输出信号。
对操作恰当的滤波器来说，所有的这些信号必须能够通过而无出现削波或过度失真的情况。
2、目前已经有很多专业的有源滤波器设计软件如：德州仪器的Filter Pro、国家半导体WEBENCH® 中的Active Filter Designer、Nuhertz Technologies的Filter Solutions等。
这些软件可以根据您的设计指标要求很快的算出电路参数，很大程度上节省了开发周期。
二、预习思考：1、 根据38页实验内容1的指标要求，设计一个低通滤波器，画出电路图，计算各元件参数。
所有的电阻和电容值必须采用标称值代替计算值。
RC有源滤波器的设计总结[5篇范例]
RC有源滤波器的设计总结[5篇范例]第一篇：RC有源滤波器的设计总结总结与体会本次模电课程设计基本上完成了，虽然很累，但我们感到很满足。
刚开始的时候，由于我们当时对于滤波电路的理解不是非常的深入，这使得我们在一开始就遇到了一个比较棘手的问题，后来我们终于跳出了思维的枷锁，完全摆脱了这个问题，后来我们也遇到了其他的一些问题，但经过我们长时间的努力，并在老师的指导下终于算是比较圆满的完成了本次模电课程设计。
通过本次模电课程设计，我们进一步掌握了有源滤波器，示波器在测试时的主要事项及操作规范，与此同时，了解了滤波器的参数估算方法，掌握了其电路的调试方法，并加深了有源滤波器在实际生活中的实际应用。
以multisim为平台分析有源滤波器的电路，使用虚拟示波器等虚拟原件，采用交流分析方法和参数扫描分析方法仿真分析了有源滤波器电路的工作特性，及各元件参数对输入输出特性的影响，并演示了multisim中虚拟仪器及各种分析方法的使用。
经过本次的课程设计，我们解决了许多在实际过程中的问题，同时也学到了很多。
我们不仅弄懂了很多以前不太了解的东西，还让我们体会到人与人之间的沟通，团队成员的协作的乐趣，团队需要个人，个人也离不开团队，必须发扬团队协作的精神。
除此之外，它让我们明白只有理论知识是远远不够的，只有把所学的理论知识与实践相结合，从理论中得到结论，才能真正提高自己的实际动手能力和独立思考的能力。
参考文献1.《电子线路设计·实验·测试》华中科技大学出版社。
2.《模拟电子技术基础》康华光高等教育出版社。
3.《模拟电子技术》胡宴如主编高等教育出版社。
第二篇：开题报告-并联型电力有源滤波器设计开题报告电气工程及自动化并联型电力有源滤波器设计一、综述本课题国内外研究动态，说明选题的依据和意义随着电力电子技术的迅速发展，越来越多的电力电子装置在配电系统中得到了广泛的应用。
这些电力电子设备的效率日趋提高，并以其灵活可控的特性逐渐成为功率变换和调节的一个不可或缺的重要环节。
RC有源滤波器实验设计报告
《RC有源滤波器快速设计》实验报告小组成员：黄文成习灿方丹指导老师: 汤依婷湖北经济学院电子工程系2013．03摘要： 由RC 元件与运算放大器组成的滤波器称为RC 有源滤波器，其功能是让一定范围内的频率通过，抑制或者急剧衰减频率范围以外的信号。
因受到运算放大器带宽的限制，这类滤波器仅适用于低频范围。
根据频率范围可分为低通、高通、带通和带阻四种滤波器。
滤波器的用处非常大，它可以处理信号,虑去无用的干扰信号，使信号满足自己的需要。
如许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。
目前，滤波器被广泛用于通信、广播、雷达以及许多仪器设备中。
设计性能指示要求方案（一）一级二阶低通与一级二阶高通级联。
截至频率 Hz f H 3000=,Hz f L 300=, 增益10=V A 阻带衰减速度为-40dB/10倍频方案（二）一级二阶带通滤波器。
中心频率KHz f 10=，增益2=V A ，品质因素10=Q一、方案设计方案（一）实现二阶带通滤波器的电路有压控电压源（VCVS ）电路和无限增益多路反馈(MFB)电路。
如果要求带宽BW 的范围很宽，可采用一级二阶高通滤波器与一级二阶低通滤波器相级联，但其阻带的衰减率为-40db/10倍频程，滤波器的带宽由两个滤波器的截止频率所决定。
所以我们选用一个截止频率为300Hz ，增益为2的二阶低通滤波器和一个截止频率为3KHz ，增益为5的二阶高通滤波器。
方案（二）二阶带通滤波器 的性能参数有中心角频率0w 或0f ，0w 对应的增益为v A ，带宽L H f f BW -=，品质因素BW f Q 0=，Q 值越高，滤波器选择性越好，衰减速度越高，但Q 值也不能太高，否则会使电路难以调整，故取10=Q 。
二、电路设计设计步骤：1.根据截至频率c f 选定一个电容C 的标称值（单位uF ），使其满足Cf K c 100= （101≤≤K ）2.设计表中查出与v A 对应的电容值及1=K 时的电阻值，再将这些电阻值乘以参数K ，得到电阻的设计值。
实验五 带通滤波器(有源无源)
7实验五 带通滤波器（有源、无源）一、实验目的1、熟悉带通滤波器构成及其特性。
2、学会测量带通滤波器幅频特性的方法。
二、实验原理说明滤波器是一种能使有用频率信号通过而同时抑制（或大为衰减）无用频率信号的电子装置。
工程上常用它作信号处理、数据传送和抑制干扰等。
这里主要是讨论模拟滤波器。
以往这种滤波电路主要采用无源元件R 、L 和C 组成，60年代以来，集成运放获得了迅速发展，由它和R 、C 组成的有源滤波电路，具有不用电感、体积小、重量轻等优点。
此外，由于集成运放的开环电压增益和输入阻抗均很高，输出阻抗又低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但是，集成运放的带宽有限，所以目前有源滤波电路的工作频率难以做得很高，这是它的不足之处。
2.1基本概念及初步定义滤波电路的一般结构如2—1所示。
图中的V i (t)表示输入信号，V 0（t ）为输出信号。
假设滤波器是一个线形时不变网络，则在复频域内其传递函数（系统函数）为A （s ）＝)()(0s V s V i式中A （s ）是滤波电路的电压传递函数，一般为复数。
对于频率来说（s=j ω）则有A （j ω）＝│A （j ω）│ej φ(ω)(2-1)这里│A （j ω）│为传递函数的模，φ(ω)为其相位角。
此外，在滤波电路中关心的另一个量是时延τ（ω），它定义为τ（ω）＝- (2-2)通常用幅频响应来表征一个滤波电路的特性，欲使信号通过滤波器的失真很小，则相位和时延响应亦需考虑。
当相位响应φ(ω)作线性变化，即时延响应τ（ω）为常数时，输出信号才可能避免失真。
2.2滤波电路的分类对于幅频响应，通常把能够通过的信号频率范围定义为通带，而把受阻或衰减的信号频率范围称为阻带，通带和阻带的界限频率叫做截止频率。
理想滤波电路在通带内应具有零衰减的幅频响应和线性的相位响应，而在阻带内应具有无限大的幅度衰减（│A （j ω）│＝０）。
通常通带和阻带的相互位置不同，滤波电路通常可分为以V i 图2-1 滤波电路的一般结构 )()(s d d ωωϕ实验二滤波器（有源、无源）下几类：低通滤波电路其幅频响应如图3-2a所示，图中A０表示低频增益│A│增益的幅值。
