片式钽电容器介绍和使用注意事项
钽电解电容器使用注意事项
钽电解电容器使用注意事项为了使钽电容器以最稳定的质量充分发挥其性能，必须以适当的方式使用，使用前请先确认电容器的使用条件和规定的性能，必须遵守规格书上所规定的条件，如果使用条件不符合规定范围或在未规定的条件下使用，请明确其条件与本公司商谈。
一、 设计电路1、使用电压电容器的故障受到使用电压和额定电压的比率影响很大。
设计实际电路时，请考虑到所有要求的可靠性，适当降低电压。
1）使用低阻抗电路时（尤其开关电源中的滤波电容器），请将使用电压设定在额定电压的2）在低阻抗电路中电容器并联使用时，将增加直流浪涌电流失效的危险，同时请注意并联电容器中储存的电荷，通过其它电容器放电。
3）钽电容器在电路中，应控制瞬间大电流对电容器的冲击，建议串联电阻以缓解这种冲击。
请将3Ω/V以上的保护电阻器串联在电容器上，以限制电流在300mA以下。
无法插入保护电阻时，请使用1/3额定电压以下作为工作电压。
2、反向电压钽电容器为有极性电容器，所以请勿施加反向电压，不可使用在只有交流的电路中。
1）在不得已的情况下，允许在短时间内施加小量的反向电压，其值为：25℃下：≤10%U R（额定电压）或1V（取小者）85℃下：≤5%U R（额定电压）或0.5V（取小者）2）如果将电容器长期使用在反向电路中时，请选用无极性钽电容器。
3）银外壳非固体电解钽电容器不能承受反向电压。
4）原则上禁止使用万用表的电阻档对有钽电容的电路或电容器本身进行不分极性的测试。
5）在测量使用过程中，如不慎使钽电容器承受了不应有的反向电压，请将该电容器报废，即使其各项电参数仍然合格。
3、波纹电压请在电容器规定的允许波纹电压内使用。
1）使用时，直流偏压与交流分压峰值之和不得超过电容器的额定电压。
2）交流负峰值与直流偏压之和不超过电容器允许的反向电压值。
3）波纹电流通过钽电容器产生有功功率损耗，进而电容器自身温升导致的热击穿失效概率增大，因此有必要对通过电容器的波纹电流或电容量允许的功率损耗进行限制。
钽电容器使用指导

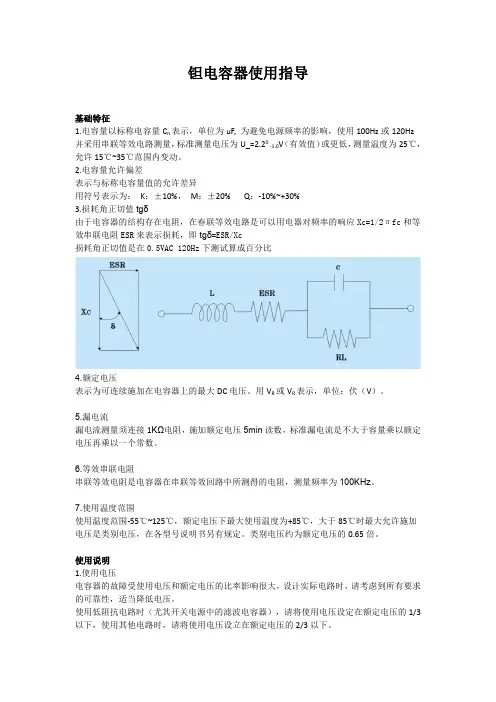

钽电容器使用指导基础特征1.电容量以标称电容量C n表示，单位为uF,为避免电源频率的影响，使用100Hz或120Hz 并采用串联等效电路测量，标准测量电压为U_=2.20-1.0V（有效值）或更低，测量温度为25℃，允许15℃~35℃范围内变动。
2.电容量允许偏差表示与标称电容量值的允许差异用符号表示为：K：±10%，M：±20%Q：-10%~+30%3.损耗角正切值tgδ由于电容器的结构存在电阻，在春联等效电路是可以用电器对频率的响应Xc=1/2πfc和等效串联电阻ESR来表示损耗，即tgδ=ESR/Xc损耗角正切值是在0.5VAC120Hz下测试算成百分比4.额定电压表示为可连续施加在电容器上的最大DC电压。
用V R或V R表示，单位：伏（V）。
5.漏电流漏电流测量须连接1KΩ电阻，施加额定电压5min读数，标准漏电流是不大于容量乘以额定电压再乘以一个常数。
6.等效串联电阻串联等效电阻是电容器在串联等效回路中所测得的电阻，测量频率为100KHz。
7.使用温度范围使用温度范围-55℃~125℃，额定电压下最大使用温度为+85℃，大于85℃时最大允许施加电压是类别电压，在各型号说明书另有规定。
类别电压约为额定电压的0.65倍。
使用说明1.使用电压电容器的故障受使用电压和额定电压的比率影响很大，设计实际电路时，请考虑到所有要求的可靠性，适当降低电压。
使用低阻抗电路时（尤其开关电源中的滤波电容器），请将使用电压设定在额定电压的1/3以下，使用其他电路时，请将使用电压设立在额定电压的2/3以下。
在低阻抗电路中电容器并联使用时，将增加直流浪涌电流失效的危险，同时请注意并联电容器中储存的电荷，通过其他电容器放电。
钽电容器在电路中，应控制瞬间大电流对电容器的冲击，建议串联电阻以缓解这种冲击。
请将3Ω/V以上的保护电阻器串联在电容器上，以限制电流在300mA以下。
无法插入保护电阻时，请使用1/3额定电压以下作为工作电压。
POSCAP电容器及其应用

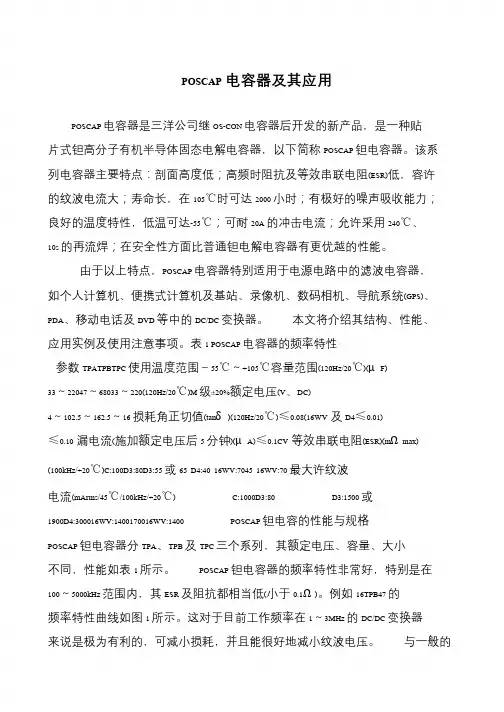

POSCAP电容器及其应用POSCAP 电容器是三洋公司继OS-CON 电容器后开发的新产品，是一种贴片式钽高分子有机半导体固态电解电容器，以下简称POSCAP 钽电容器。
该系列电容器主要特点：剖面高度低；高频时阻抗及等效串联电阻(ESR)低，容许的纹波电流大；寿命长，在105℃时可达2000 小时；有极好的噪声吸收能力；良好的温度特性，低温可达-55℃；可耐20A 的冲击电流；允许采用240℃、10s 的再流焊；在安全性方面比普通钽电解电容器有更优越的性能。
由于以上特点，POSCAP 电容器特别适用于电源电路中的滤波电容器，如个人计算机、便携式计算机及基站、录像机、数码相机、导航系统(GPS)、PDA、移动电话及DVD 等中的DC/DC 变换器。
本文将介绍其结构、性能、应用实例及使用注意事项。
表1 POSCAP 电容器的频率特性参数TPATPBTPC 使用温度范围－55℃～+105℃容量范围(120Hz/20℃)(μF) 33～22047～68033～220(120Hz/20℃)M 级±20%额定电压(V、DC)4～102.5～162.5～16 损耗角正切值(tanδ)(120Hz/20℃)≤0.08(16WV及D4≤0.01)≤0.10漏电流(施加额定电压后5 分钟)(μA)≤0.1CV等效串联电阻(ESR)(mΩmax) (100kHz/+20℃)C:100D3:80D3:55 或65 D4:40 16WV:7045 16WV:70 最大许纹波电流(mArms/45℃/100kHz/+20℃) C:1000D3:80 D3:1500 或1900D4:300016WV:1400170016WV:1400 POSCAP 钽电容的性能与规格POSCAP 钽电容器分TPA、TPB 及TPC 三个系列，其额定电压、容量、大小不同，性能如表1 所示。
POSCAP 钽电容器的频率特性非常好，特别是在100～5000kHz 范围内，其ESR 及阻抗都相当低(小于0.1Ω)。
片式钽电容使用方法
片式钽电容使用方法一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
目前全球主要有以下几个品牌的钽电容：AVX、KEMET、VISHAY、NEC，其中AVX和VISHAY 的产量最大，而且质量最好。
二、选择考虑因素1、温度温度影响：A）电容量 介电常数的变化引起 导体面积或间距变化引起B）漏电流:通过阻抗变化影响C）高温击穿电压和频率对发热的影响D）额定电流，当发热产生影响时E）电解液从密封处泄漏2、湿度湿度影响：A）漏电流 B） 击穿电压 C） 对功率因数或品质因数的影响3、低气压低气压影响：A） 击穿电压 B）电解液从密封处泄漏4、外加电压外加电压影响：A）漏电流 B） 发热及伴随的影响 C）介质击穿：频率影响D）电晕 E） 对外壳或底座的绝缘5、振动振动影响：A）机械振动引起的电容量变化 B)电容器芯子、引出端或外壳发生机械变形6、电流电流影响：A）对电容器的内部升温和寿命的影响 B）导体某发热点的载流能力7、寿命所有环境和电路条件对其都有影响。
8 稳定性所有环境和电路条件对其都有影响。
9 恢复性能电容量变化后，能否恢复到初始条件。
10 尺寸、体积和安装方法在机械应力下，当产品安装固定不当时，容易导致引线承受较大应力或共振，严重时会产生引线断裂待现象。
三、在选择和使用电容器时应考虑下列内容：A）电路设计者为了设计出能在要求的时间内满意工作的电路，所使用的电容量允许偏差必须考虑：符合规范规定的允许偏差： 电容量 --温度特性变化；恢复特性； 电容量 --频率特性；介质吸收； 电容量与压力、振动和冲击的关系； 电容量在电路中的老化和贮存条件。
片式钽电容使用方法(二)2024
片式钽电容使用方法（二）引言：片式钽电容是一种重要的电子元件，具有体积小、电容量大、稳定性好等特点。
在电子产品中广泛应用。
本文将介绍片式钽电容的使用方法。
正文：一、选择适当的片式钽电容1. 根据电路需求确定电容量大小2. 考虑电容器的尺寸和电压等级3. 参考厂家规格书选择合适的产品4. 注意判断电容器的使用寿命和温度特性5. 对比价格和性能，选择性价比高的产品二、正确安装片式钽电容1. 确保电路断电并放电2. 将电容器正确安装到电路板上3. 注意电容极性，正极连接到正极标记上4. 注意焊接温度和时间，避免损坏电容表面涂层5. 清理焊接区域，确保焊接质量和稳定性三、考虑片式钽电容的使用环境1. 防止潮湿和腐蚀环境对电容器的影响2. 避免高温和低温环境对电容器性能的影响3. 防止震动和冲击对电容器的损害4. 注意避免电容器长时间暴露在强磁场中5. 定期检查和维护电路，确保电容器的正常工作四、避免片式钽电容的错误使用1. 在不同频率下测试电容器特性2. 避免超过电容器的最大电压和电流限制3. 避免长时间大电流通过电容器4. 不要随意更改电容器接线和引脚连接方式5. 避免电容器与其他元件发生短路或过热现象五、注意片式钽电容的存放和维护1.存放在干燥、无尘、无腐蚀气体的环境中2. 定期检查和测量电容器的电容值和ESR值3. 及时更换老化和损坏的电容器4. 注意保护电容器表面涂层，避免划伤和损坏5. 遵守厂家提供的存储和维护指导要求总结：合理选择、正确安装和正确使用片式钽电容，不仅能够提高电路的性能稳定性，延长元件使用寿命，还能有效降低电路故障的风险。
因此，在设计和使用电子产品时，应注意片式钽电容的使用方法，并合理选择适合的产品。
片式钽电容使用方法
片式钽电容使用方法概述片式钽电容（Tantalum Capacitor）是一种常用的电子元件，广泛应用于各种电子设备中。
本文将介绍片式钽电容的使用方法，包括选型、安装、使用注意事项等方面的内容。
选型在选择片式钽电容时，需要考虑以下几个因素：1. 容量（Capacitance）：根据电路需求确定合适的容量值。
片式钽电容的容量一般以微法（μF）为单位。
2. 电压（Voltage）：确定电路所需要的工作电压范围，并选择合适的工作电压。
片式钽电容的工作电压一般以伏特（V）为单位。
3. 温度（Temperature）：考虑元件在工作环境中所受的温度影响，选择适合的温度系列的片式钽电容。
4. 尺寸（Size）：根据电路板的实际空间情况，选择合适的尺寸和引脚间距。
安装1. 检查电路板设计：在安装片式钽电容之前，先检查电路板上的设计，确保引脚的位置和间距与片式钽电容的规格匹配。
2. 焊接准备：在开始焊接之前，将片式钽电容更换到一个无静电的工作台，并戴上防静电腕带，以避免静电对元件产生损坏。
3. 焊接方法：使用烙铁和焊锡将片式钽电容焊接到电路板上。
确保烙铁的温度不要过高，避免焊接过久而导致元件损坏。
4. 焊接位置：将片式钽电容的引脚正确地连接到电路板上对应的焊盘上，并进行焊接。
5. 焊接注意事项：在焊接片式钽电容时，应避免过度加热，以免损坏电容的性能。
还应注意避免引脚之间的短路现象。
6. 焊接完成：焊接完成后，用万用表等工具进行检测，确保片式钽电容与电路板相连接正常。
使用注意事项1. 极性：片式钽电容有正负极性，必须正确连接。
在焊接时，应根据电容上标注的标识将正极引脚焊接至电路板上对应的正极焊盘上。
2. 工作电压：不要超过片式钽电容标注的工作电压范围，否则会导致电容失效甚至短路。
3. 温度：片式钽电容对高温敏感，应避免长时间暴露在高温环境中。
4. 震动和冲击：避免片式钽电容受到严重的震动或冲击，以免影响其性能和寿命。
钽电容作用
钽电容作用钽电容是一种常见的电子元件，广泛应用于各种电子设备中。
它的主要作用是储存电荷，以及在电路中起到隔直流、通交流的作用。
本文将介绍钽电容的基本原理、结构和工作原理，以及在实际应用中的一些注意事项。
一、钽电容的基本原理钽电容的基本原理是利用钽金属的氧化物作为电介质，将两个电极之间隔开，形成一个电容器。
当电容器两端施加电压时，电荷便会在电容器中积累，从而形成电场。
这个电场的大小与电容器的电容值有关，电容值越大，电场就越强。
钽电容的电容值取决于其电介质的厚度和面积，以及两个电极之间的距离。
一般来说，电介质越薄，电极面积越大，电容值就越大。
而两个电极之间的距离越小，电容值也会增加。
二、钽电容的结构钽电容的结构主要包括电极、电介质和外壳三部分。
其中，电极是由钽金属制成的，其表面经过氧化处理后形成了一层薄膜，这就是电介质。
外壳则是用金属或塑料制成的，用于保护电容器。
钽电容的电极通常有两种类型，一种是表面贴装型（SMT），另一种是插装型（THT）。
表面贴装型的电极是直接贴在电路板上的，而插装型的电极则需要插入电路板上的孔中。
三、钽电容的工作原理钽电容的工作原理与一般电容器类似，都是通过积累电荷来存储能量。
当电容器两端施加电压时，电荷便会在电介质中积累，形成电场。
当电压施加到一定程度时，电容器就会达到饱和状态，此时电容器中的电荷不再增加。
在电路中，钽电容通常用于隔直流、通交流的作用。
当交流信号通过钽电容时，由于交流信号的频率较高，电容器内部的电荷会随之变化，从而使电容器具有通交流的作用。
而对于直流信号，则会被钽电容隔离，从而防止直流信号对后面的电路产生影响。
四、钽电容的应用注意事项钽电容在实际应用中需要注意以下几点：1. 选择合适的电容值。
电容值过小会影响电路的性能，而电容值过大则会增加电路的成本。
2. 选择合适的电压等级。
电容器的电压等级要大于电路中最大的工作电压，否则会导致电容器损坏。
3. 避免过度加热。
振华新云电子 片式固体电解质钽电容器CA45A-P-10V-10 F-K 规格书说明书
片式固体电解质钽电容器规格书新云型号：CA45A-P-10V-10μF-K1. 产品特点该产品为模压封装、片式引出，具有密封性好、重量轻、电性能优良、稳定可靠等特点。
适用于移动通讯、摄像机、程控交换机、计算机、汽车电子等各种电子设备的直流或脉动电路。
2. 产品型号及编码说明CA45A- P - 10v - 10μF - K型号壳号额定电压标称电容量容量偏差K：±10％3. 产品外形及尺寸：见图1及表1图1 电容器外形尺寸图表1 电容器的外形尺寸单位：mm4．电性能参数4.1 工作温度范围：-55℃～125℃；85℃以上施加降额电压。
4.2 标称电容量允许偏差（25℃，120Hz）：K：±10%；4.3 主要电性能参数：见表2表2 电性能参数表Array 5.标志5.1标志内容5.2 标志说明（举例）：见图2。
6. 产品外观质量6.1 产品本体应无针眼、缺角、缺块、发黑、漏封、裂纹、引出片断裂等现象。
6.2 产品标志：应清晰、完整、正确；无重影、漏打等现象。
7.包装7.1 产品编带的尺寸及卷绕方向：见图3、图4、表3。
注：用户未要求时，编带卷绕方向通常按左旋卷绕方向。
7.2包装数量：（1）商标及正极标识（2）标称电容量（3）额定工作电压106A 容量标识正极及电压标识图4 编带卷绕方向表 3 编带尺寸单位：mm8 应用指南8.1室温电性能的测量8.1.1 电容量(C)和损耗角正切(tg δ)的测量●施加电压： 直流偏压：U-=2.20 -1.0V ；交流偏压（有效值）的范围：U ～=1.00-0.5V●测量时，确保电容器正、负极的接法正确，否则读数会产生较大的偏差。
8.1.2漏电流（I ）的测量●施加电压：额定电压测量时，应串联1000Ω的保护电阻。
施加额定电压后3至5分钟，漏电流指针稳定后读数。
●测量漏电流时，严禁将产品的正、负极接反，如不慎接反，该只电容器应报废，即使电性能仍合格，也不能再使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
片式钽电容器介绍和使用注意事项•钽电容器产品介绍01•钽电容器常见失效模式和避免方法02•电容器选型注意事项03片式固体钽电容器的工艺流程钽粉压制 烧结 介质层形成被MnO 2/聚合物涂石墨和银浆装配塑封打标+测试+成型钽块2~10μm1200~2000℃引线 树脂外壳阳极 引线框架阴极介质层 阳极MnO 2/聚合体Ta 2O 5 Tantalum阴极材料 介质层 阳极材料Ta 2O 5外装M nE x t e r i o r M n O 2内装Mn Interior MnO 2TaTa 电容器表面断面照片Ta 电容器模拟结构图银浆层表面MnO 2层Ta 电容器断面照片Ta 电容器的内部结构照片片式钽电容器使用材料阳极引线阴极引线 钽丝焊接处垫片银浆石墨导电银胶聚合物(MnO 2)/Ta 2O 5/Ta名称使用材料阳极钽粉和钽丝 介质 五氧化二钽 阴极 聚噻吩、二氧化锰对应电极碳、防潮物（硅基材料）、银浆 装配银胶引线框架 铁镍合金；表面镀锡铋的纯铜 包封材料热固型阻燃环氧树脂钽电容器参数指标——容量（电容量）电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容量；图例为二氧化锰B 壳6.3V100μF的频率特征曲线0 20 40 60 80 100 120 20853641,5546,629 28,284 120,684 514,933容量C a p a c i t a n c e (μF )频率Frequency(Hz)频率特征曲线Capacitance vs. FrequencyCs(μF)-火炬 Cs(μF)-Afo=1/2πRCC=(ε0εr A)/d正极板(面积A)负极板(面积A) 介质层(介电常数εr ；厚度d)ε0：相对介电常数钽电容器参数指标——损耗（损耗角正切）电容器是一种实际电容器、不是理想电容器，在外施交流电压的作用下，除了会输出一定容量的无功功率Q之外，在电容器的内部介质中、在电容器的极板中、引线等导体中，以及在介质层的漏泄电流等都会产生一定的有功损耗功率P。
通常把电容器的有功功率P与无功功率Q的比值称做为该电容器的损耗角正切，并用下式表示；tanδ=P/Q式中：tanδ—电容器的损耗角正切（%）；P—电容器的有功功率（W）；Q—电容器的无功功率（var）。
所有电容器中都有电阻造成的功率损耗，包括元件内部的电阻和接触电阻、介质内部的磁场粘滞力和旁路电路通道造成的缺陷电阻增加等。
为了表示这些损失的影响，将它们称为电容器的ESR。
C R ox R i R o LR ox:电介质膜Ta2O5所含阻抗成分，随频率上升而减少。
R i：生成于Ta Pellet内部的MnO2或polymer的阻抗成分。
R o :在Ta Pellet表面构成电极的MnO2、polymer、碳、银浆、银粘合剂或构成端子的金属成分的阻抗成分。
TaTa2O5:R ox内装MnO2:R i外装MnO2:R oESR= tgδ/2πfC f:频率(Hz)；C:容量(F) ；tgδ:损耗角正切频率低时Z cap ≫ Rin，空孔内阻抗为Zin≒Zcap，流过空孔内的电流与深度无关，将均一流到各个微小电容器，从而引出全部微小容量值。
⇒在频率特性曲线中为100Hz～10KHｚ的范围频率高时Z cap ≪ Rin，空孔内阻抗为Zin≒Rin，流过空孔内的电流受空孔内部MnO2的阻抗值Zin，越到深部，微小电容器电流难流，从而使电容器的容量减少。
⇒在频率特性曲线中为100KHz～1MHz的范围。
110100100020 364 6,629 120,684 2,197,121 40,000,000 阻抗Impedance/等效串联电阻ESR(Ω)阻抗、ESR特性曲线Frequency of ESR specification|Z|-火炬Rs-火炬|Z|-ARs-A频率Frequency(Hz)Resonant FrequencyESR=Rox+Ri+RoRiRoxRo图例为二氧化锰B壳6.3V100μF的阻抗、ESR特征曲线钽电容器的漏电流大小取决于施加的电压高低、施加电压后的放电时间和元件的工作温度及电介质层的质量。
它是在额定电压下25℃时测试的。
在测试电路中要串联一个1000Ω的电阻，施加额定电压3~5分钟后，漏电流不得超过定额表中的漏电流极限值。
钽电容器在不施加电压情况下，即使延长储存期，也没有必要对产品进行重新电老化。
钽电容器的漏电流随温度的增加而增加。
工作在85℃和125℃之间，最大工作电压必须降额，可以从下面的公式中求得：V max=(1-(T-85)/125)×V R（T是要求的工作温度）在极化完成前，作为介电层的五氧化二钽无定形晶体并不具有二极管PN结那样的固有单向导通能力，大的电流可以瞬间通过。
随极化完成，通过的电流才逐渐被阻止，产生电压降，电容器特性呈现。
主要产品应用集成芯片/CPU去耦小型无线/移动设备的储能充放电消费品/工业控制等DC/DC电源功率补偿滤波产品在电路中的作用——储能产品在电路中的作用——滤波•钽电容器产品介绍01•钽电容器常见失效模式和避免方法02•电容器选型注意事项03常见失效模式 热致失效浪涌 击穿反向电压击穿引出端断裂 立碑/包封开裂 常见失效类型纹波电流流经固体钽电容器产生的是有功功率损耗，当纹波电流过大导致电容器自身温升过高，高温下钽电容器的漏电流增大，又会使局部温度进一步升高，耐压能力下降，最终导致电容器击穿。
Ta 2O 5介质膜“晶化” 晶化无序排列的Ta 2O 5为菱形柱状晶体MnO 2/聚合物MnO 2/聚合物Ta 2O 5分子结构被破坏后重新排列 热致失效对MnO钽电容器、高分子钽电容器这两类产品进行比较，高分子钽2电容器具有最低的ESR，因此其耐纹波电流的能力是两类产品中最好的。
规格A壳/10V/10μF钽电容器高分子钽电容器产品类别MnO2ESR @100kHz0.73Ω0.09Ω允许最大纹波电320mA910mA流 @100kHz存在纹波的电路，在高温下使用时，需要在原先产品降压的基础上再降压使用，以保证产品的可靠性。
产品类型工作状态降压要求MnO2钽电容器纹波电路环境温度＜85℃100% 环境温度＜95℃80% 环境温度＜105℃60%高分子钽电容器纹波电路环境温度＜85℃100% 环境温度＜95℃85% 环境温度＜105℃70%在低阻抗电路（特别是开关电源滤波），电路通电的瞬间会产生较大的浪涌电压或浪涌电流冲击，以二氧化锰作阴极的固体钽电容器在遭受浪涌冲击时，阴极层和介质层产生相对物理位移（即压电效应），层间的相互挤压导致介质层破裂从而使漏电流增大，持续通电下电容器逐渐发热直至烧毁，而且通常还伴随着明火现象。
浪涌击穿烧毁二氧化锰钽电容器失效后起火的机理如下，其阴极材料二氧化锰在高温下能释放出氧气而起到助燃作用。
Setp1.浪涌冲击导致Ta 2O 5介质膜破损，漏电流增大。
Setp2.电容器发热升温使MnO 2转化成Mn 2O 3并生成氧气。
Setp3.氧气通过介质膜破损通道与钽粉接触。
Setp4.钽粉与氧气剧烈反应发出明火。
相比MnO钽电容器，高分子钽电容器的阴极是接近凝胶态的导电有机2物，在遭受浪涌冲击时不会产生硬性的破坏挤压效应，同时高分子有机物的分子链很长，在发生挤压效应时分子链不易断裂，因此能够有效隔离氧气和钽金属，避免钽金属发生过于猛烈的氧化反应。
在开关电源滤波等低阻抗电路中，二氧化锰钽电容器建议至少降额2/3使用，而高分子钽电容器只需降额20%即可保证足够的可靠性。
电解电容器由于介质层(如五氧化二钽)具有单向导电性，只能承受很小的反向电压，当有超过其承受能力的反向电压通过电容器时，其电介质会被迅速分解而导致失效，严重的甚至发生爆炸。
通过反向电压后爆炸反向电压击穿D 壳/25V/47μF 漏电流 (反向前) 漏电流 (25V 反向0.5s)MnO 2钽电容器 0.6μA 180μA 高分子钽电容器0.8μA2μA引出端断裂电容器安装之后，由于外部的应力冲击或高强度的振动，可能导致引出端断裂，特别是在电路板清洗环节，安装有片式钽电容器的电路板建议采用淋洗、冲洗或蒸汽洗方式，清洗溶剂选用酒精水溶液，清洗时间不超过5分钟。
片式高分子固体钽电容器长时间暴露在空气中，其内部芯子和包封壳会吸收周围环境的水汽，进行回流焊接时，包封壳内的水汽迅速膨胀并向外释放，导致电容器出现立碑或包封壳开裂的现象，特别是大尺寸的产品更容易出现，因此E 壳以上的产品只能采用手工焊接。
立碑 包封开裂包封开裂/立碑•钽电容器产品介绍01•钽电容器常见失效模式和避免方法02•电容器选型注意事项03电容选型使用电压使用频率环境温度输出功率和输入功率电路板体积和安装面积影响因素对于使用电压较高的电路，因为一旦出现击穿就可能产生很严重的后果，因此，安全性是首先考虑的因素。
高压陶瓷电容器的安全性最高，其次是涤纶电容器和高压铝电容器。
耐压最低的是钽电容器和氧化铌电容器。
产品类型工作状态降压要求MnO2钽电容器低阻抗电路稳态30%瞬态耐压稳态50%瞬态55%高分子钽电容器耐压（额定小于10V）稳态85%瞬态90% 耐压（额定10~25V）稳态70%瞬态80% 耐压（额定25V以上）稳态60%瞬态80%钽电容器选择需结合使用电路和工作状态，若是使用电压过高容易造成产品击穿。
不同种类的电容器依据自身性能特点适用于不同类型的电路。
所有的电容器都有随工作或测试频率的增加，电容器容量逐渐降低，损耗逐渐增加的现象，所以不同种类电容器有自己合适的使用频率范围。
-100-80-60-40-2020C a p C h a n g e (%)Capacitance changeThe frequency characteristic of 150KCV 0.11101001000FREQUECYE S R & I M P (Ω)100Hz 1KHz 10KHz 100KHz 1MHz 10MHz FrequencyImpedance E.S.R150KCV Dg=6.5 150KCV Dg=5.5 150KCV Dg=4.50.3Ω0.6Ω - 67%Rresonant frequencyThe frequency of ESRspecificationPhase angleφ表皮深度 (skin depth)高频电流的表皮效果 Skin effect 频率容量減少表皮效果100Hz 0% 1KHz-2% 10KHz-18% 100KHz-67%1MHz -90%DC 直流AC 交流直流：流过全面交流：流过外周工作频率超过MHZ ，而且电路信号强度较弱，叠层陶瓷电容器是最佳的选择；工作频率在中频率段以下，对电容器在不同温度下的参数值一致性要求较高，选择固体钽电容器较合适。
