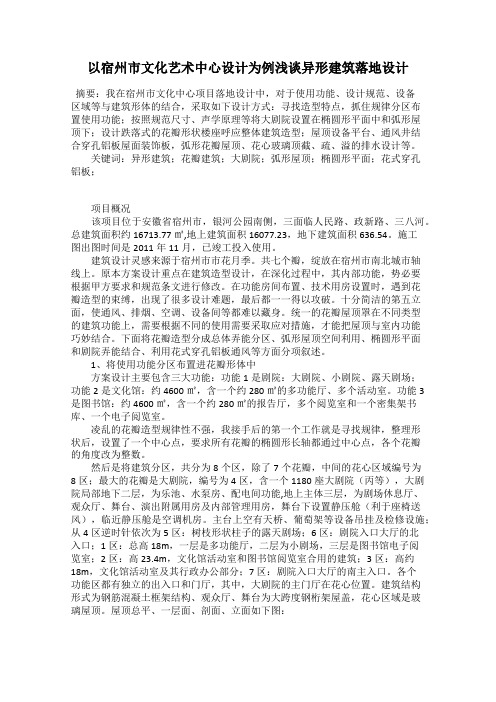

以宿州市文化艺术中心设计为例浅谈异形建筑落地设计
以宿州市文化艺术中心设计为例浅谈异形建筑落地设计摘要：我在宿州市文化中心项目落地设计中，对于使用功能、设计规范、设备区域等与建筑形体的结合，采取如下设计方式：寻找造型特点，抓住规律分区布置使用功能；按照规范尺寸、声学原理等将大剧院设置在椭圆形平面中和弧形屋顶下；设计跌落式的花瓣形状楼座呼应整体建筑造型；屋顶设备平台、通风井结合穿孔铝板屋面装饰板，弧形花瓣屋顶、花心玻璃顶截、疏、溢的排水设计等。
关键词：异形建筑；花瓣建筑；大剧院；弧形屋顶；椭圆形平面；花式穿孔铝板；项目概况该项目位于安徽省宿州市，银河公园南侧，三面临人民路、政新路、三八河。
总建筑面积约16713.77㎡,地上建筑面积16077.23，地下建筑面积636.54。
施工图出图时间是2011年11月，已竣工投入使用。
建筑设计灵感来源于宿州市市花月季。
共七个瓣，绽放在宿州市南北城市轴线上。
原本方案设计重点在建筑造型设计，在深化过程中，其内部功能，势必要根据甲方要求和规范条文进行修改。
在功能房间布置、技术用房设置时，遇到花瓣造型的束缚，出现了很多设计难题，最后都一一得以攻破。
十分简洁的第五立面，使通风、排烟、空调、设备间等都难以藏身。
统一的花瓣屋顶罩在不同类型的建筑功能上，需要根据不同的使用需要采取应对措施，才能把屋顶与室内功能巧妙结合。
下面将花瓣造型分成总体弄能分区、弧形屋顶空间利用、椭圆形平面和剧院弄能结合、利用花式穿孔铝板通风等方面分项叙述。
1、将使用功能分区布置进花瓣形体中方案设计主要包含三大功能：功能1是剧院：大剧院、小剧院、露天剧场；功能2是文化馆：约4600㎡，含一个约280㎡的多功能厅、多个活动室。
功能3是图书馆：约4600㎡，含一个约280㎡的报告厅，多个阅览室和一个密集架书库、一个电子阅览室。
凌乱的花瓣造型规律性不强，我接手后的第一个工作就是寻找规律，整理形状后，设置了一个中心点，要求所有花瓣的椭圆形长轴都通过中心点，各个花瓣的角度改为整数。
宿舍异形屋顶设计方案
宿舍异形屋顶设计方案
宿舍楼的屋顶设计方案应该综合考虑实用性、美观性和环保性。
下面是一个宿舍异形屋顶设计方案的简要描述：
首先，宿舍楼的异形屋顶应该具备合理的功能布局。
例如，可以将屋顶分为不同区域，包括休闲区、绿植区、运动区等。
在休闲区可以设置一些供居民休息、聚会的舒适区域，如躺椅、吊床等；绿植区则可以种植一些小型的花草植物，不仅美化屋顶环境，还可以减少热岛效应；运动区则可以设置一些健身器材，如跑步机、杠铃等，供居民进行运动锻炼。
其次，宿舍楼的屋顶设计应注重美观性。
可以考虑使用环保的屋顶材料，如绿色植被或延伸的草坪，以增加屋顶的绿化面积；同时，可以选用色彩鲜艳的遮阳篷或伞棚，以增加屋顶的视觉效果。
此外，可以在屋顶上设置一些艺术品或雕塑等装饰物，以增添屋顶的艺术氛围。
再者，宿舍楼的屋顶设计应具备环保性。
可以在屋顶上安装太阳能电池板，利用太阳能发电，为宿舍楼提供部分电力；可以设置雨水收集系统，将雨水收集起来，用于浇灌绿植或冲洗卫生间等；可以安装节能、环保的LED照明设备，以降低能耗
和碳排放。
最后，宿舍楼的异形屋顶设计还应注重安全问题。
应该确保屋顶设计合理，避免出现坡度过陡或存在隐患的地形；同时，要考虑风力、耐候等因素，选择合适的材料和结构设计，以确保屋顶的坚固稳定，避免发生意外事故。
综上所述，宿舍楼的异形屋顶设计方案应综合考虑功能布局、美观性、环保性和安全性，以提供一个舒适、美观、环保的屋顶空间，为宿舍居民创造一个宜居、舒适的生活环境。
异形建筑模型
异形建筑模型在现代建筑设计中，异形建筑模型常常引人注目。
它们以其独特的外观和非凡的创意，吸引了无数人的关注和研究。
本文将通过介绍几个具有代表性的异形建筑模型，来探讨它们的设计理念和艺术魅力。
1. 异形建筑模型的起源异形建筑模型的起源可以追溯到20世纪初期的现代主义建筑运动。
该运动主张以功能为导向，摒弃传统建筑形式，追求创新和个性化。
不少建筑师开始尝试设计独特的形状和结构，以打破传统的建筑规则和格局。
2. 建筑艺术与功能融合一座成功的异形建筑模型不仅仅是艺术的表达，更是功能与美学的完美结合。
例如，北京鸟巢体育场就是一个很好的例子。
其独特的鸟巢形状不仅令人过目难忘，更经过精确的结构设计，实现了体育场的功能需求。
这种结合使得异形建筑模型成为城市的地标，吸引着人们的眼球和兴趣。
3. 异形建筑与环境的融合随着人们对环境保护意识的增强，建筑师们开始将异形建筑模型与环境融为一体。
例如，巴黎卢浮宫的玻璃金字塔，其透明且立体的外观有效地利用了自然光线，使得博物馆内部更加明亮。
此外，塔温克斯夫特储能站的设计灵感来自沙丘，它通过模仿沙丘的形状融入了沙漠环境，达到了节能和环保的效果。
4. 异形建筑模型的挑战然而，设计和建造异形建筑模型面临着许多挑战。
首先，异形结构的建造常常需要高度复杂的技术和材料，增加了工程的难度和成本。
其次，由于形状独特，建筑模型可能面临地基和结构的稳定性问题，需要额外的设计和施工措施。
最后，一些异形模型可能因为其独特的外观而不符合当地的建筑规范和审美标准，为设计者带来了修正和调整的困难。
5. 异形建筑模型的未来尽管在设计和建造过程中存在许多挑战，但异形建筑模型仍然受到了广泛的关注和赞赏。
随着科技和材料的进步，人们对于建筑设计的要求也越来越高。
未来，我们很可能看到更多具有创意和独特形状的建筑模型出现，它们将成为城市发展的新亮点。
总之，异形建筑模型以其独特的外观和创新的设计，成为了现代建筑中的重要一环。
河南省艺术中心建筑设计理念
河南艺术中心一、建筑概况河南艺术中心是河南省委、省政府确定的“十五”期间重点项目，是建国以来河南省投资最多、规模最大、设计水平最高的公益文化设施。
位于郑州市郑东新区CBD核心区，占地面积10公顷，投资总概算9。
39亿元人民币，总建筑面积77396平方米。
建筑密度23。
6%，可绿化面积42578平方米，绿化度43％，可停机动车辆471辆，非机动车辆400辆.建筑方案由加拿大OTT/PPA建筑师事务所国际著名设计大师卡洛斯•奥特先生设计。
施工图设计由中国航空工业规划设计研究院完成。
施工总承包单位为北京建工集团有限责任公司，施工监理单位为上海建科监理咨询有限公司，建筑方案由1800席大剧院、800席音乐厅、380席多功能小剧场、美术馆、艺术馆五个椭圆体和两片翻卷上升的艺术墙组成,造型独特，规模宏大，设备先进,功能齐全。
河南艺术中心在建设中，运用了27项全国首创的新技术、新工法,写下了全国同类文化项目建设史上功能最全、施工难度最大、单位面积造价最低的新记录.比如钢结构滑动支座、标志塔阻尼器均为新的专利发明技术;大剧院基坑支护采用了目前所有的支护手段才得以确保基坑安全，是目前国内最为复杂的基坑，因为河南艺术中心基坑支护工程,国家基坑支护规范正在修改;屋面防水系统为国内首次采用直立锁边系统，并申请了建设部行政许可。
大面积艺术墙钢结构—索驳结构体系也在国内首次使用；整个建筑群为不规则椭球体，斜梁斜柱倾斜角度均不相同，艺术墙玻璃和金属屋面外饰板没有一块尺寸完全相同等.河南艺术中心的落成启用，结束了河南省没有国际一流标准超大型专业剧院、没有专业音乐厅的历史，使人民群众拥有了自己的欣赏高雅音乐的艺术殿堂，艺术家们拥有了自己展示才华的广阔舞台,它的落成启用，必将成为河南省乃至全国的标志性文化建筑，成为镶嵌在中原大地上的一颗璀璨的文化艺术明珠.二、各个单体基本功能1．大剧院--建筑面积24864平方米，设1806席观众席,分池座、椅座和包厢三部分。
大跨度异形钢结构屋面设计思考
大跨度异形钢结构屋面设计思考摘要：近年中国建造了许多功能复杂、跨度大、社会影响重大的大型钢结构场馆工程。
以工程项目为背景，阐述了屋面形状与风载体型系数、屋面排水及相应雨水荷载的关系问题，讨论了屋面结构形式与屋面跨度和厚度的关系问题、屋面形状与钢结构节点形式的关系问题，这些问题对大型场馆钢结构屋面的安全性、经济性均有显著影响。
关键词：大型场馆；钢结构屋面；Abstract: In recent years, Chinese built many features complex, span, social influences major large steel structure building project. With the project as the background, this paper expounds the roofing shape and wind carrier type coefficient, roof drainage and the corresponding problems of the relationship between the rain load, and discussed the roof structure form and roofing span and the problem of the relationship between the thickness of the steel structure roofing, shape and form the problem of the relationship between the nodes, these problems in large venues steel structure roofing of security, economic performance are a notable effect.Key Words: large venues; Steel structure roofing;中图分类号：TU391 文献标识码：A文章编号：近年随着我国经济的高速发展，众多大型体育场馆和会展场馆也在设计和施工中。
建筑施工图设计中异形板楼结构设计分析
建筑施工图设计中异形板楼结构设计分析【摘要】本文主要探讨了建筑施工图设计中异形板楼结构设计的原理、应用、优势、工程实践以及案例分析。
通过分析异形板在建筑领域的设计和应用情况，揭示了异形板楼结构设计的发展趋势。
文章旨在探讨如何更好地利用异形板在建筑施工图设计中，提高建筑结构的稳定性和可持续性。
对异形板楼结构设计的工程实践经验进行总结，为今后的研究提供参考。
展望未来，我们希望通过进一步研究，探索更多异形板在建筑设计中的创新应用，推动建筑行业的发展与进步。
【关键词】关键词：建筑施工图设计、异形板楼结构、设计原理、应用、优势、工程实践、案例分析、发展趋势、总结、未来研究方向。
1. 引言1.1 背景介绍建筑施工图设计中异形板楼结构设计是近年来建筑领域中备受关注的一个重要课题。
随着现代建筑设计理念的不断发展和建筑结构技术的不断进步，异形板楼结构设计的应用范围也在不断扩大。
异形板楼结构设计不仅可以满足建筑美学的要求，还可以提高建筑的结构性能和施工效率，成为建筑施工图设计中的重要内容之一。
背景介绍部分主要从以下几个方面展开。
随着人们对建筑美学的追求日益增加，传统的平面结构已经不能满足现代建筑设计的要求，异形板楼结构设计应运而生。
随着建筑结构技术的不断发展和创新，异形板楼结构设计在建筑领域中得到了越来越广泛的应用。
异形板楼结构设计的推广应用将对建筑结构设计和施工技术产生深远的影响，提高建筑的安全性和可持续性。
异形板楼结构设计的研究不仅可以推动建筑行业的发展，还可以为未来建筑设计提供新的思路和方法。
1.2 研究意义建筑施工图设计中异形板楼结构设计的研究意义主要体现在以下几个方面：异形板楼结构设计是建筑设计中的重要一环，能够为建筑带来独特的外观和空间体验。
通过深入研究异形板的设计原理和应用方法，可以为建筑师提供更多的设计可能性，丰富建筑的形式语言，提升建筑的美学价值。
异形板在建筑施工图设计中的应用具有较高的工程实用性和经济性。
住房和城乡建设部关于“2009年‘中国建研院CABR杯’华夏建设科学技术奖”获奖项目公告
住房和城乡建设部关于“2009年‘中国建研院CABR 杯’华夏建设科学技术奖”获奖项目公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2009.12.29
•【文号】
•【施行日期】2009.12.29
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】
正文
住房和城乡建设部关于“2009年‘中国建研院CABR杯’华夏建设科学技术奖”获奖项目公告
（（2009）华夏奖字第010号）
2009年“中国建研院CABR杯”华夏建设科学技术奖评审、公示工作已经结束，经华夏建设科学技术奖励委员会审定，获奖项目共83项，其中一等奖6项，二等奖22项，三等奖55项。
现予公告。
附件： 2009年“中国建研院CABR杯”华夏建设科学技术奖获奖项目名单
华夏建设科学技术奖励委员会
二○○九年十二月二十九日附件：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
处 会形 成 放 射 状 的一 个 点 ， 板块 呈 近似 的扇 形 分 各 布 ， 不 利 于板 块 的加 工 、 这 安装 ， 而我 们 将 中心 点 因 扩 大为 一个 长轴 １ ｍ左 右 的椭 圆形板 （ ． ２ 分格 线 由 自 下 而上 的 水平 面分 割而 来 ） 。由于工程 体 量 大 ， 远 从 处 看 ， 效 果 仍 然 是 一 个 点 ， 却 会 使 安 装 和 加 工 其 但 更 加方 便 。
工 程 由五 个形 体 相 近 、 小不 一 的蛋 形建 筑 及 两 个 大 扇形 玻璃 屏 风构 成 。五个建 筑外 形 均为 不规 则空 间
的收边 处理 ； ⑥考虑各种不 同材料 交界 、 组合 的处
理方 式 。
３２ 外层 装饰 板设 计 ．
蛋壳 形 曲面 。 大 曲率半 径 约 １ ０ 最 小 曲率 半 径 最 ３ ｍ， 仅 ８ 最 长母 线 约 １ ０ 最 短 母 线 约 ６ ｍ， 高 点 ｍ， ７ ｍ， ９ 最
题 需 要 考 虑 ， 此 以河 南 艺 术 中心 为例 ， 该 结 构 在 对
的设 计重 点 进 行 剖析 ， 而 让 读者 对 该 结 构有 一 定 进
的了解 。 ２ 河 南艺 术 中心 工程 概况
本 工程 单 体 均 为不 规 则 空 间蛋 壳 形 曲面 ， 大 最 曲率 半 径约 １０ 最小 曲率半 径仅 ８ 最 长母 线 约 ３ ｍ， ｍ，
全 ， 边 水 光湖 色 、 不 胜 收 ， 已成 为 郑州 市 游 览 周 美 现 观 光景 点 ， 河 南省 的一 座标 志性 建筑 。 是
３ 河 南艺 术 中心 结构 阐述
３ １ 屋 面 分 格 设 计 ．
立 锁边 屋 面系 统进行 防水 。如 ： 南艺 术 中心 、 岛 河 青
体 育 馆 、 春 国际 会 展 中心 、 京 汽 车 博 物 馆 等 工 长 北 程 均采 用 以上 结构 ， 结 构 在设 计 过 程 中有许 多 问 该
要 功能 ：设 有 １ ０ ８ ０席 的 大剧 院 １ 、０ 座 ８ ０席音 乐 厅
则是 ：①满足建筑设计效果及屋面的性能要求 ； ② 满足结构强度和刚度要求 ； 横向胶缝对齐 ； ③ ④考
虑原建筑窗洞 口与屋面 的交接 、 对齐 ； ⑤考 虑屋 面
１座 、０ ３ ０席 多 功 能小 剧 场 及美 术 馆 、 艺术 馆 等 。本
４１ ８ ｍ ．６
首先 ，在 分格 上 采 用计 算 机 三 维 绘 图方 法 ， 对
屋 面 壳 体 进 行 整 体 模 拟 分 析 。并 利 用 地 理 学 中 的
经 、 线 原 理 ， 建 筑 沿 经 、 线 方 向分 割 ， 成 一 纬 将 纬 形 个 个 长条 形 的空 间 曲面板块 。 第二 ， 划定 不 同 区域 ． 别处 理 。由于 本工 程外 分 形 为不 规 则 空 间 曲 面 造 型 ， 块 较 难 加 工 ， 且 各 板 况
按 照 上 述方 法 ，经 过 三 维空 间绘 制 与 划 分 ， 最
间曲面 的效 果 ； ②预 应力翘 曲板分格 区域 ： 于壳 位
体 两 端 与 中部 大 面 交 接部 位 ， 部 分 板 块 采 用 平 面 此
板 时 ，相 邻板 块 单位 高度 差 在 ５ ｍ一 ０ 之 内 ， ｍ ２ｍｍ 安
段 曲面 曲率 半 径 不一 ， 工 成 本也 会 很 高 ， 加 同时 ， 本
工 程 曲面 曲率 半径 较 大 。 因而考 虑 采 用 单 曲 面板 或
平 面 板 来 拟 合 空 间 曲 面造 型 ， 此 ， 者 进 行 了深 对 笔
入 的分 析 。通 过 座标 点分 析 和 空 间二 面 角 测量 ， 将
１０ 最 短母 线 约 ６ ｍ， 高点 ４ ．６ 为体 现本 工 ７ ｍ， ９ 最 １ ｍ。 ８ 程 光 滑 圆 润 、 处 熠 熠 生 辉 的 艺术 效 果 ， 其 分 格 处 对 设计 进行 了充 分 的考 虑 。本 工程 分格 设计 的主要原
河南 艺 术 中心 工程 （ １ 位 于 河南 省 郑 州市 郑 图 ） 东新 区 Ｃ Ｄ 区 ， 占地 面积约 １ Ｂ 总 ０公 顷 ， 总建 筑 面积 约 ７ ０ ０ 项 目建设 总投 资 约 ７２亿元 人 民币 。主 ５ ０ｍ ， ．
河南 艺术 巾心异形屋 面系统的设计搽ｉ
张 勇 张 蕾 尹承 彬 刘 德 鹏
摘
沈阳 远大铝业工程有限公司
要 ：本 文 以 河 南 艺 术 中 心异 形 屋 面 为例 ， 分 格设 计 、 材 选 择 、 从 板 以及 复合 屋 面 结构 设 计 等 几 方 面 阐 述 了异 形屋 面 的
设 计要 点 。
关键 词 ：异 形屋 面 ；直 立锁 边 ； 防水 ；异 形 铝 板 ；单 曲 面板 ；预 应 力 翘 曲 板
１ 前 言
本 工 程 由国 际著 名设 计 大 师 卡洛 斯 ・ 奥特 先 生 设计 ， 筑风格 独特 。 势恢 弘 ， 建 气 内部 设 施 功 能 齐
近 年 来 随 着 加 工 、 工 工 艺 水 平 的提 高 ， 多 施 许 场 馆 类工 程 采 用 异形 铝 板 装饰 外 立 面 ， 部 采用 直 底
图 １ 河 南 艺 术 中 心
壳体屋面分为三种 区域 ，并在分格上 区别处理 ： ①
２ １０ ０］ ．４
单 曲 面板 分 格 区域 ：位 于壳 体 两 端 小 曲率 半 径 处 ，
此 部 分 板 块 若 采 用 平 面 板 ，相 邻 板 块 二 面 角 小 于 １５ ， 装后 折 线 效 果 明显 ， 面不 光 滑 ， 用 单 曲 ７ ￣安 表 采
装 后 有 一 定 折 线 效 果 。 采 用 预 应 力 翘 曲 板 ， 过 故 通 安装 时 调 整 各 点 的高 度 ， 达 到 拟合 空 间 曲面 的效 可
