联通室内分布系统建设技术规范书

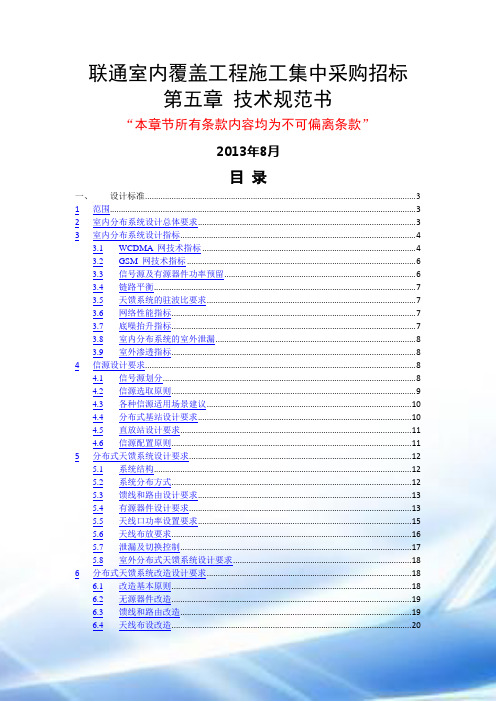

联通室内分布系统建设技术规范书联通室内覆盖工程施工集中采购招标第五章技术规范书“本章节所有条款内容均为不可偏离条款”2013年8月一、设计标准1范围设计标准主要规定了联通室内分布系统的设计指标、分布式天馈系统设计要求、分布式天馈系统改造设计要求、信源设计要求、系统合路与兼容性设计要求、网管设计要求、设备与器件选型设计要求、设备与器件安装设计要求、配套设计要求、接地与防雷设计要求、接口设计要求、同步要求、频率分配与编号计划要求、设计文档编制等内容。

2室内分布系统设计总体要求（1）室内分布系统设计主要包括：信号源、多频段合路器、信号分布系统三个部分。

（2）室内分布系统设计应满足服务区的覆盖质量和用户容量的需求，并考虑室内、室外网络的协调发展。

应根据用户预测结果对基站进行配置，并随着用户的发展及时增加基站配置或增加基站小区并调整室分结构，以满足室内的容量需求。

（3）室内分布系统应具有良好的兼容性和可扩展性。

对于新建室内分布系统和原有室内分布系统改造，必须满足 GSM 和 WCDMA 业务发展需要；在有 WLAN 需求时，室内分布系统应考虑为末端引入WLAN 系统的引入留有必要的余量。

（4）室内分布系统应实现目标覆盖区域内信号的均匀分布，减少或控制信号的外泄；避免与室外信号过多的切换，减少对室外基站的影响。

（5）室内分布系统所采用的不同厂家的器件必须能够互联，以利于择优选型及统一维护。

（6）室内分布系统应做到结构简单，工程实施容易，不影响目标建筑物原有的结构和装修。

（7）室内分布系统拓扑结构应易于迭加与组合，方便后续维护调整。

（8）室内分布系统的设计必须贯彻通信技术政策和通信行业的技术政策、技术体制以及有关标准、规范的规定。

（9）所有WCDMA分布系统覆盖区域内均能满足提供HSUPA、HSDPA业务网络能力;（10）原则上A类楼宇GSM系统需提供EDGE业务能力，WCDMA系统需提供HSPA+业务能力并配置FE传输。

（11）为解决高层导频污染问题，在WCDMA室分系统设计及建设过程中，需具备上下异频的能力；以便优化调整。

（12）WCDMA分布系统禁止使用电桥器件。

3室内分布系统设计指标3.1WCDMA 网技术指标针对总部对覆盖指标的指导性意见、集团网优测试标准并结合北京市楼宇特点及室外网络热点区域划分，对不同区域内不同楼宇采用不同的覆盖指标对于确定的楼宇类型，分别对应以下技术标准：（1）A类楼宇技术指标1)无线覆盖区内可接通率要求在无线覆盖区内的96％位置，99％的时间移动台可接入网络；电梯按重要区域标准覆盖，重要楼宇房间内全覆盖，卫生间、楼梯可布点加强覆盖。

2)场强无线覆盖边缘导频（CPICH）功率场强（50%负载下）：地上楼层、电梯、公共卫生间：导频功率≥－80dBm，导频Ec/Io≥－8dB；地下室（带公共活动区的区域）、停车场：导频功率≥－83dBm，导频Ec/Io≥－8dB；地下室（非活动区）：导频功率≥－86dBm，导频Ec/Io≥－8dB。

不满足上述场强标准的弱覆盖点应在5%以下，且不能在公共区域连续出现。

3)通话效果对于12.2kbps 的语音业务，BLER≤0.5%对于64kbps 的CS 数据业务，BLER≤0.1%对于PS 数据业务，BLER≤5%覆盖区域内通话应清晰，无断续、回声等现象。

4)移动台发射功率室内96%区域内语音业务达到移动台发射功率Tx≤-10dBm。

5)天线端口的最大发射功率室内天线最大发射总功率≤15dBm。

（2）其他类型楼宇1)无线覆盖区内可接通率要求在无线覆盖区内的95％位置，99％的时间移动台可接入网络；2)场强无线覆盖边缘导频（CPICH）功率场强（50%负载下）：地上楼层、电梯、公共卫生间：导频功率≥－83dBm，导频Ec/Io≥－8dB；地下室（带公共活动区的区域）、停车场：导频功率≥－83dBm，导频Ec/Io≥－8dB；地下室（非活动区）：导频功率≥－89dBm，导频Ec/Io≥－8dB。

不满足上述场强标准的弱覆盖点应在5%以下，且不能在公共区域连续出现。

3)通话效果对于12.2kbps 的语音业务，BLER≤0.5%对于64kbps 的CS 数据业务，BLER≤0.1%对于PS 数据业务，BLER≤5%覆盖区域内通话应清晰，无断续、回声等现象。

4)移动台发射功率室内95%区域内达到移动台发射功率Tx≤-10dBm；5)天线端口的最大发射功率室内天线最大发射总功率≤15dBm。

3.2GSM 网技术指标（1）移动用户的忙时话务量根据各地情况取定，联通取定为0.02；（2）无线信道的呼损率取定为 2%；（3）干扰保护比：同频干扰保护比：C/I≥12dB(不开跳频)C/I≥9dB(开跳频)邻频干扰保护比：200KHz 邻频干扰保护比：C/I≥-6dB400KHz 邻频干扰保护比：C/I≥-38dB（4）无线覆盖区内可接通率：与WCDMA技术标准相同；（5）无线覆盖边缘场强：对于电梯、室内≥-85dBm；地下停车场等边缘地区覆盖场强要求：≥-90dBm；不满足上述场强标准的弱覆盖点应在5%以下，且不能在公共区域连续出现。

（6）在基站接收端位置收到的上行噪声电平小于-120dBm；（7）室内天线的天线口发射功率须小于 15dBm/每载波；（8）覆盖区与周围各小区之间有良好的无间断切换。

3.3信号源及有源器件功率预留3.3.2 GSM考虑到施主基站小区/信源基站增加载波的需要，当前施主基站扇区/信源基站为一个载波时，所对应的 GSM 宽频直放站或干放的输出总功率应预留3dB 冗余。

3.3.2WCDMA（1）考虑到WCDMA功率随负荷的变化，WCDMA 直放站/干放的功率应根据施主基站扇区/ 信源基站的功率变化范围预留必要的功率冗余；例如，当系统处于空载状态下时，施主基站扇区/信源基站的公共开销信道（导频、同步和寻呼等）功率约为总功率的 20%时，则WCDMA 直放站/干放需要为满功率工作预留 7dB 的功率负荷变化余量。

（2）在多载波区域内，WCDMA 直放站、干放需要分别额外考虑10log(N)dB 的功率预留（其中 N 为后期扩容后达到的载波个数）。

3.4链路平衡在设置直放站和干放的增益时，需尽量调整上下行增益以维持上下行链路平衡。

特别注意：如使用上下行分路双纤传输的光纤直放站时，需考虑上下行光纤路由衰耗的不同，通过光测量仪器测量其差异，对应在上下行增益设置中加以考虑。

原则上要求上下行链路损耗相差不大于3dB，最大不超过5dB。

3.5天馈系统的驻波比要求分布式天馈线系统驻波比≤1.5。

3.6网络性能指标对于室内覆盖区域，网络的关键性能指标（KPI）要求不低于整网KPI 指标要求。

3.7底噪抬升指标原则上有源设备、RRU 共小区等引起的静态底噪抬升应小于3dB。

为此，需减少多个有源设备的串联或级联，禁止干放之间串联使用，并通过直放站、干扰的上行增益调整控制干扰，根据 RRU 设备的上行干扰引入情况核算级联或共小区的最大 RRU 个数。

3G分布系统正常工作后，基站（50%负载下）上行噪声RTWP值低于-100dbm。

3.8室内分布系统的室外泄漏室内分布系统的室外泄漏需要结合室外网络环境确定，对于需要借助室内分布系统解决室外盲区覆盖的郊区孤立场所可以不需要特别控制室外泄漏，而对于站点密集、无线环境复杂的大多数场景，必须严格控制室内分布系统的室外泄漏。

对于需要严格控制室外泄漏的场景，要求：在建筑物室外 10 米处，室内分布系统泄漏到室外的 WCDMA 导频信号 RSCP 低于-90dBm，或者小于室外主导频 RSCP 10dB 以上；室内分布系统泄漏到室外的 GSM 信号强度低于-90dBm，或者小于室外主服务小区信号强度10dB 以上。

3.9室外渗透指标对于建设室内分布系统的场所，应尽可能通过室外网络的优化调整，降低室外网络在室分场所内的渗透信号强度。

原则上要求在需要室内分布系统覆盖的区域内，WCDMA 室外信号导频 RSCP 应低于-90dBm，或者小于室内主导频 RSCP 10dB 以上；GSM 信号强度低于 -90dBm，或者小于室内主服务小区信号强度 10dB 以上。

否则需要通过室外网络优化或加强室内分布系统信号强度的方式进行调整改进。

4信源设计要求4.1信号源划分无线室内覆盖系统信号源引入方式主要分为两类：基站和直放站。

其中：（1）基站引入方式含：微蜂窝基站引入、宏蜂窝基站耦合信号、射频拉远（RRU）、还有直接采用宏蜂窝基站引入方式。

（2）直放站引入方式含：射频直放站、光纤直放站。

4.2信源选取原则（1）考虑网络容量、对基站底噪的影响以及维护监控，对于较为重要的室内分布系统宜优先选用基站作为信号源；（2）对于光纤资源不能按时到位的重要站点，可以采用微波临时代通或临时采用射频直放站作为信号源（待光纤资源到位后可再更换为基站）；（3）原则上不选用直放站作为信源，对确有需求的站点，在有网优部门允许情况下可使用。

对于低话务需求、规模不大、重要性低，且无线环境较为封闭的场景（如封闭的地下等），在干扰可控的前提下，可选用直放站作为信号源。

（4）选用射频直放站时，必须增大收发天线的水平及垂直距离、增加施主天线的方向性，保证施主天线与重发天线的隔离度要求，以避免造成射频直放站自激给周边网络带来恶化影响；必须保证其施主端可以接收到质量较高且稳定的施主信号：1)施主端收到的施主信号强度应满足直放站正常工作的要求：施主扇区的接收电平应不低于-65dBm；2)施主端收到的施主信号应足够纯净：WCDMA 施主扇区主导频 Ec/Io应不低于-7dB，且其他导频的 Ec/Io 较主导频的 Ec/Io 低 7dB 以上；GSM 施主扇区的C/I 应不低于 9dB，要求施主天线处测试到的 GSM 最强扇区信号场强与次强扇区信号场强相差至少10dB。

3)施主天线安装位置不宜高于 25 米；4)施主天线方向性要好，施主天线宜选择较窄的主瓣宽度，避免其他基站的信号被直放站接收、放大，影响其他基站的正常工作；施主天线前后比应在25dB 以上；5)尽量使用功率不超过 5W 的射频直放站，避免使用 10W 以上的射频直放站（建设条件不允许除外）；6)射频直放站（/单套室内分布系统中的各干放）对施主基站（/信源基站）引入的噪声系数抬升应控制在 3dB 以内；城区及其他高话务区应避免在单个施主扇区下的引入多个大功率直放站，避免在分布系统中有干放时采用直放站信源；其他区域可以使用，但必须将施主扇区的总噪声系数控制在 3dB 以内；7)选用射频直放站和干放时需要考虑上下行功率平衡，整个系统上下行增益差一般不应超过 5dB（有特殊需求除外）。

（5）对于设有室外宏蜂窝基站的建筑，当基站设备配置有余量时，宜耦合部分基站信号作为本建筑室内分布系统的信号源，耦合基站信号时应采用插损小的器件，尽量减小耦合信号对宏蜂窝基站的影响。
