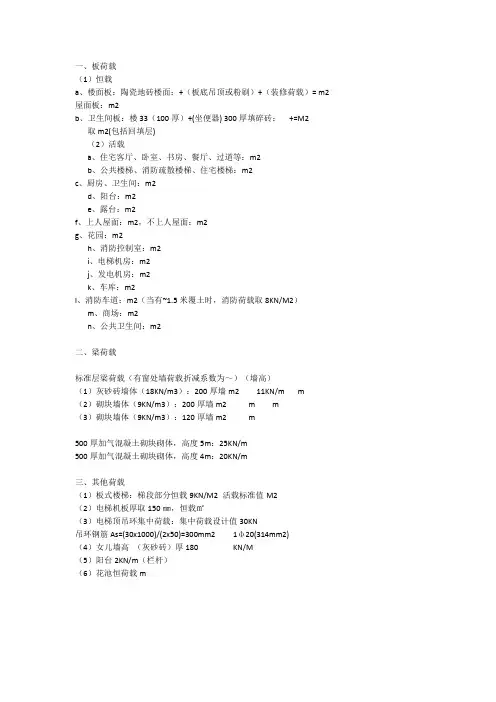

结构设计常用荷载统计(PKPM建模非常实用)
一、板荷载
（1）恒载
a、楼面板：陶瓷地砖楼面：0.70+0.4（板底吊顶或粉刷）+0.5（装修荷载）= 1.60KN/m2 屋面板：3.5KN/m2
b、卫生间板：楼33（100厚）+(坐便器) 300厚填碎砖：2.30 +0.3X18=7.7KN/M2
取8.0KN/m2(包括回填层)
（2）活载
a、住宅客厅、卧室、书房、餐厅、过道等：2.0KN/m2
b、公共楼梯、消防疏散楼梯、住宅楼梯：3.5KN/m2
c、厨房、卫生间：2.0KN/m2
d、阳台：2.5KN/m2
e、露台：3.5KN/m2
f、上人屋面：2.0KN/m2，不上人屋面：0.5KN/m2
g、花园：3.0KN/m2
h、消防控制室：7.0KN/m2
i、电梯机房：7.0KN/m2
j、发电机房：10.0KN/m2
k、车库：4.0KN/m2
l、消防车道：20.0KN/m2（当有1.2~1.5米覆土时，消防荷载取8KN/M2）
m、商场：3.5KN/m2
n、公共卫生间：2.5KN/m2
二、梁荷载
标准层梁荷载（有窗处墙荷载折减系数为0.6～0.8）（墙高2.5m）
（1）灰砂砖墙体（18KN/m3）：200厚墙4.0KN/m2 11KN/m 8.5KN/m
（2）砌块墙体（9KN/m3）：200厚墙2.3KN/m2 6.5KN/m 4.5KN/m
（3）砌块墙体（9KN/m3）：120厚墙1.8KN/m2 4.8KN/m
500厚加气混凝土砌块砌体，高度5m：25KN/m
500厚加气混凝土砌块砌体，高度4m：20KN/m
三、其他荷载
（1）板式楼梯：梯段部分恒载9KN/M2 活载标准值3.5KN/M2
（2）电梯机板厚取150㎜，恒载4.8KN/㎡
（3）电梯顶吊环集中荷载：集中荷载设计值30KN
吊环钢筋As=(30x1000)/(2x50)=300mm2 1ф20(314mm2)
（4）女儿墙高1.2m （灰砂砖）厚180 4.2x1.2=5.1 KN/M
（5）阳台2KN/m（栏杆）
（6）花池恒荷载5.0KN/m
