工业机器人机械系统设计说明
工业机器人机械系统设计机器人技术是利用计算机的记忆功能、编程功能来控制操作机自动完成工业生产中某一类指定任务的高新技术，是当今各国竞相发展的高技术容之一。
它是综合了当代机构运动学与动力学、精密机械设计发展起来的产物，是典型的机电一体化产品，工业机器人由操作机和控制器两大部分组成。
操作机按计算机指令运动，可实现无人操作；控制器中计算机程序可依加工对象不同而从新设计，从而满足柔性生产的需要。
机器人应用领域广泛，包括建筑、医疗、采矿、核能、农牧渔业、航空航天、水下作业、救火、环境卫生、教育、娱乐、办公、家用、军用等方面，工业机器人在国主要应用于危险、有毒、有害的工作环境以及产品质量要求高（超洁、同一性）的重复性作业场合，如焊接、喷涂上下料、插件、防爆等。
一、工业机器人的总体设计1．主体结构设计工业机器人主体结构设计的主要问题是选择由连杆件和运动副组成的坐标形式。
工业机器人的坐标形式主要有直角坐标式、圆柱坐标式、球面坐标式、关节坐标式等。
直角坐标式机器人主要用于生产设备的上下料，也可用于高精度的装配和检测作业。
圆柱坐标式机器人主要有三个自由度：腰转，升降，手臂伸缩。
手腕常采用两个自由度，绕手臂纵向轴转动与垂直的水平轴线转动。
手腕若采用三个自由度，机器人总自由度达到六个。
球面坐标式机器人也叫极坐标式机器人，具有较大的工作围，设计和控制系统比较复杂。
关节坐标式主体结构的三个自由度腰转关节、肩关节、肘关节全部是转动关节，手腕的三个自由度上的转动关节（俯仰、偏转和翻转）用来最后确定末端操作器的姿态，它是一种惯犯使用的拟人化的机器人。
6自由度机器人6自由度机器人Cobra Series桌面机器人Reach:600mm/800mmPayload:5.5kgRepeatability:0.02mm Weight:34/35kgDesingn Life:60 Million CyclesSmartModules框架机器人Mas Stroke:2000mmMin Stroke:130mmNumber of Axis: 1 to 3Max Payload:60kgMax speed:1200mm/secRepeatability:0.01mmDesign Life:5000kmCartesian RobotsSize:600*450mmPayload:5.5kgAccuracy:0.025mmWeight:54kgDesign Life:5000km直角坐标机器人工作台：2．传动方式传动方式选择是指选择驱动源及传动装置与关节部件的连接形式和驱动形式，主要包括：直接连接传动。
驱动源或带有机械传动装置直接与关节相连。
远距离连接传动。
驱动源通过远距离机械传动后与关节相连。
间接驱动。
驱动源经一个速比远大于1的机械装置与关节相连。
直接传动。
驱动源不经过中间环节或经过一个速比等于1的机械传动这样的中间环节与关节相连。
3．模块化结构设计模块化机器人是有一些标准化、系列化的模块件通过具有特殊功能的结合部用积木拼接的方式组成一个工业机器人系统。
模块化设计是指基本模块设计和结合部设计。
模块化工业机器人主要的特点是：经济性、灵活性4．材料的选择与一般机械设备相比，机器人结构的动力特性是十分重要的，这是材料选择的出发点。
材料选择的基本要：强度高、弹性模量大、重量轻、阻尼大、材料价格低。
5．平衡系统设计工业机器人是一个多刚体耦合系统，系统的平衡性是极其重要的，在工业中采用平衡系统的理由是：安全、借助平衡系统能降低因机器人结构变化而导致重力引起关节驱动力矩变化的峰值、借助平衡系统能降低因机器人运动而导致惯性力矩引起关节驱动力矩变化的峰值、借助平衡系统能减少动力学方程中部耦合项和非线性项，改进机器人动力特性、借助平衡系统能减小机械臂结构柔性所引起的不良影响、借助平衡系统能使机器人运行稳定，降低地面安装要求。
二、传动部件设计传动部件是驱动源和机器人各个关节连接的桥梁，是工业机器人的重要部件。
机器人的运动速度、加速度（减速度）特性、运动平稳性、精度、承载能力很大程度上是取决于传动部件设计的合理性和优劣。
因此，关节传动部件的设计是工业机器人设计的关键之一。
(一)．移动关节导轨工业机器人对移动导轨的要求移动关节导轨的目的是在运动过程中保证位置精度和导向,对移动导轨有如下要求:1．间隙小或者能消除间隙；2．再垂直于运动方向上的刚度高；3．摩擦系数低并不随速度变化;4．高阻尼；5．移动导轨和其辅助元件尺寸小、惯量低。
移动关节导轨主要分类：普通滑动导轨、液压动压滑动导轨、液压静压滑动导轨、气浮导轨和滚动导轨。
上面介绍的导轨中，前两种具有结果结构简单、成本低的特点，但是必须有间隙以便润滑，但是间隙的存在又将会引起坐标的变化和有效负载的变化，在低速时候容易产生爬行现象。
第三种静压滑动导轨结构能产生预载荷，能完全消除间隙，具有高刚度、低摩擦、高阻尼等优点，但是它需要单独的液压系统和回收润滑油的机构。
第四种气浮导轨不需要回收润滑油的机构，但是刚度和阻尼较低。
第五种滚动导轨在工业机器人导轨种用的是最广泛，具有很多的优点 :1摩擦小,特别是不随速度变化;2尺寸小;3刚度高承载能力大;4精度和精度保持度高;5润滑简单;6容易制造成标准件;7易加预载，消除间隙，增加刚度等等。
但是,滚动导轨用在机器人机械系统也存在着缺点:1阻尼低;2对脏物比较敏感. （二）．转动关节轴承转动关节轴承主要用的是球轴承，它能承受轴向和径向载荷，摩擦较小，对轴和轴承座的刚度不敏感。
主要分向心推力球轴承和“四点接触”球轴承。
（三）．.传动件的定位及消隙传动件的定位主要有：1．电气开关定位2．机械挡块定位3．伺服定位系统定位传动件的消隙主要有：1．消隙齿轮2．柔性齿轮消隙3．对称传动消隙4．偏心机构消隙5．齿廓弹性覆层消隙（四）．协波传动要求：１．伺运动精度高，间隙小，能实现较高的重复定位精度。
２．回转速度稳定，无波动，运动副键摩擦小，效率高。
３．体积小，重量轻，传动扭矩大。
常用的减速机构是行星齿轮机构和谐波传动机构（五）．.丝杠螺母副和滚珠丝杠传动丝杠传动机构是将旋转运动变成直线运动的重要传动部件，其优点是不会产生冲击，传动平稳，无噪声，能自锁，由较小的扭矩产生较大的牵引力；缺点是传动效率底下。
采用滚珠丝杠传动则能解决这种问题，并且传动精度和定位精度都很高，在传动时灵敏和平稳性很好，磨损小，使用寿命比较长。
１．活塞缸和齿轮齿条机构２．链传动，皮带传动，绳传动３．钢带传动三、臂部设计工业机器人臂部设计的基本要求：１．刚度高。
为了防止臂部在运动过程中产生过大的变形，手臂的截面形状要合理选择。
工字形截面弯曲刚度一般比截面大；空心管的弯曲刚度和扭转刚度都比实心轴大得多，所以常用钢管作臂杆及导向杆，用工字钢和槽钢作支撑板。
２．导向性好。
为防止手臂在直线运动中，沿运动轴线发生相对转动，或设置导向装置，或设计方形，花键等形式的臂杆。
３．重量轻。
为提高机器人的运动速度，要尽量减小臂部运动部分的重量，以减小整个手臂对回转轴的转动惯量。
４．运动平稳定位精度高。
除了臂部设计上要求力求结构紧凑，重量轻外，同时要采用一定形式的缓冲措施。
常用的臂部结构有：1．手部直线运动机构；机器人手臂的伸缩，横向移动均属于直线运动。
实现手臂往复直线运动的机构形式比较多，常用的有活塞油（气）缸，齿轮齿条机构，丝杠螺母机构以及连杆机构等。
由于活塞（气）缸的体积小，重量轻，因而在机器人结构中应用的比较多。
２．手臂回转运动机构实现机器人手臂回转运动的机构形式是多样的，常用的有叶片式回转缸，齿轮传动机构，链轮传动机构，活塞缸和连杆机构等。
一类新颖的致动设备(例如致动器、发动机、发电机等)正在步入商业化。
它们基于在受到电刺激时会改变形状的聚合物。
数十年前，构建致动器或者致动设备的工程师就已经为肌肉找到了一种人造替代物。
作为对神经刺激的响应，肌肉只须改变长度就能够准确地控制其施加的力量，例如眨眼睛或举起杠铃。
同时，肌肉还表现出比例恒定的属性：对于各种尺寸大小的肌肉，其机理都一样，相同的肌肉组织既可以给昆虫、也能够为大象赋予力量。
因此，对于难以制作电动马达的驱动设备，某种类似肌肉的东西也许会有用武之地。
EPAs号称要成为未来的人造肌肉。
研究人员已经在雄心勃勃地工作，希望能够为许多当代的技术寻找基于EPA的可选方案，而且不害怕将他们的发明物与自然物竞争。
几年前，有几个人，包括来自美国加州帕萨迪纳喷气推进实验室(JPL)的高级科学家Yoseph Bar-Cohen，向电活化聚合物研究团体发起了一项挑战，以激发人们对该领域的兴趣：展开一项竞赛，看谁能够最先制造出EAP驱动的机器人手臂，而且必须在与人的手臂的一对一掰手腕比赛中取胜。
在压电材料中，机械应力可导致晶体电极化，而且反之亦然。
用电流刺激这种材料将使其变形；通过改变其形状可以产生电。
塑料对电的反应响应电流而改变形状的聚合物可分为两类：离子型和电子型，其优势和劣势正好互补。
离子型EAPs(包括离子聚合物凝胶体、离子性高分子如金属复合材料、导电性高分子以及碳纳米管)是在电化学的基础上工作——即正负离子的移动和扩散。
它们可以直接用电池带动，因为即便一个个位(single-digit)电压也能够使它们大幅度弯曲。
不足之处在于，离子型EAPs通常必须是湿的，因此应当密封在挠性薄层中。
许多离子型EAPs的另一个主要缺陷在于只要电流接通，该材料就会一直运动，如果电压超过一定值，将会产生电解，从而给材料造成无法修复的损坏。
相反，电子型EAPs(例如铁电聚合物、电介体、电绝缘橡胶以及电致伸缩移植橡胶)则由电场驱动。
它们需要相对较高的电压，因此会产生让人不舒服的电击。
但是，作为回报，电子型EPAs能够迅速作出响应，并且传递较强的机械力。
它们不需要保护薄层，而且几乎不需要电流就能够保持某个定位。
SPR的人造肌肉材料属于电子型EAP类型。
它的成功开发经历了漫长曲折的道路，而且多少带有一些偶然性，可以称得上是奇思怪想式技术创新的一个经典例。
四、机身及行走机构设计人的下肢主要功能是承受体重和走路。
对于静止直立时支承体重这一要求，机器人还容易做到，而在像人那样用两足交替行走时，平衡体重就存在着相当复杂的技术问题了。
首先让我们分析一下人的步行情况。
走路时，人的重心是在变动的，人的重心在垂直方向上时而升高，时而下降；在水平方向上亦随着左。
右脚交替着地而相对应地左、右摇动。
人的重心变动的大小是随人腿迈步的大小、速度而变化的。
当重心发生变化时，若不及时调整姿势，人就会因失去平衡而跌倒。
人在运动时，耳的平衡器官能感受到变化的情况，继而通知人的大脑及时调动人体其他部分的肌肉运动,巧妙地保持人体的平衡.而人能在不同路面条件下(包括登高、下坡、高低不平、软硬不一的地面等）走路，是因为人能通过眼睛来观察地面的情况，最后由大脑来决策走路的方法，指挥有关肌肉的动作。
五自由度工业机器人说明书
人人小站/314design1 绪论1.1 工业机器人简介]1[早在20世纪初，随着机床、汽车等制造业的发展就出现了机械手。
1913年美国福特汽车工业公司安装了第一条汽车零件加工自动线，为了解决自动线、自动机的上下料与工件的传送，采用了专用机械手代替人工上下料及传送工件。
可见专用机械手就是作为自动机、自动线的附属装置出现的。
“工业机器人”这种自动化装置出现的比较晚。
但是自从世界上第一台工业机器人问世之后，不同功能的机器人也相继出现并且活跃在不同的领域，从天上到地下，从工业拓广到农业、林、牧、渔，甚至进入寻常百姓家。
机器人的种类之多，应用之广，影响之深，是我们始料未及的。
本课题所指的工业机器人，或称机器人操作臂、机器人臂、机械手等。
从外形来看，它和人的手臂相似，是由一系列刚性连杆通过一系列柔性关节交替连接而成的开式链。
这些连杆就像人的骨架，分别类似于胸，上臂和下臂，工业机器人的关节相当于人的肩关节、肘关节和腕关节。
操作臂的前端装有末端执行器或相应的工具，也常称为手或手爪。
手爪是由两个或多个手指所组成，手指可以“开”与“合”，实现抓去动作和细微操作。
手臂的动作幅度一般较大，通常实现宏观操作。
工业机器人由主体、驱动系统和控制系统三个基本部分组成。
主体即机座和执行机构，包括臂部、腕部和手部，有的机器人还有行走机构。
大多数工业机器人有3～6个运动自由度，其中腕部通常有1～3个运动自由度；驱动系统包括动力装置和传动机构，用以使执行机构产生相应的动作；圆柱坐标型工业机器人示意图控制系统是按照输入的程序对驱动系统和执行机构发出指令信号，并进行控制。
由于工业机器人具有一定的通用性和适应性，能适应多品种中、小批量的生产，70年代起，常与数字控制机床结合在一起，成为柔性制造单元或柔性制造系统的组成部分。
在工业生产中能代替人做某些单调、频繁和重复的长时间作业，或是危险、恶劣环境下的作业，例如在冲压、压力铸造、热处理、焊接、涂装、塑料制品成形、机械加工和简单装配等工序上，以及在原子能工业等部门中，完成对人体有害物料的搬运或工艺操作。
(完整word)工业机器人的设计流程
工业机器人的设计流程工业机器人是一种自动化程度很高的机械产品，其设计流程即应该符合机械产品设计的一般流程，又具有其特殊性。
这里主要讨论工业机器人的机械系统设计,并且关注的是其设计流程，工业机器人机械系统的设计阶段可大致分为总体设计和详细设计.机械系统总体设计是机器人设计的关键阶段,很大程度上决定了产品的技术性能、经济指标、外观造型。
总体结构设计可分为功能原理设计和结构总体设计两个阶段,主要内容包括功能设计、原理方案设计、总体布局、主要技术参数的确定及技术分析等内容。
对于机器人来说其机械系统总体设计主要内容有：确定基本参数、选择运动方式、手臂配置形式（构型）、驱动方式和机械结构设计等，具体如下：（1）根据机器人工作任务和目的来确定机器人本体的基本构型、驱动和控制方式、自由度数目。
（2）根据机器人的共作任务、工作场地的空间布置等来确定机器人的工作空间。
（3）根据机器人的工作任务来对机器人进行动作规划、制定各自由度的工作节拍、分配各动作时间，初步确定各自由度的运动速度.（4）根据机器人的工作空间，初步确定机器人各部分(各臂）的长度尺寸。
（5）对机器人进行初步受力分析，根据受力分析结果及各关节的运动速度，选择各关节驱动部件的基本参数(电动机和减速器的选型计算）,对于速度较低的可以进行静力（Statics)分析,对于速度较高的机械，各构件的惯性力影响比较大，要进行动力学分析(Dynamics）。
（6）根据工作要求确定机器人的定位精度。
定位精度取决于机器人的定位方式、运动速度、控制方式、机器人手臂的刚度等。
（7）根据技术要求等确定各零件的材料和结构及加工工艺；然后验算各构件的机械强度、驱动功率和最大负载重量，验算机器人各关键部件的使用寿命。
初步确定各构件的机械结构。
（8）把机器人机械系统总体设计编写成文，编制技术（设计）任务书，并绘制系统总图（草图）、简图（草图）.经过以上过程，完成了机器人机械系统的总体设计，接下来还需要对机器哦人机械系统进行像是设计计算，过程如下：（1）对关键零部件的结构进行详细设计,并对主要零部件结构、材料、关键工艺进行实验.（2）编写设计计算说明书,绘制主要零部件草图.（3）全部零件设计及编制设计文件.以上是工业机器人机械系统设计的一般流程，通过本阶段的设计和计算，可以初步确定机器人各构件的结构、材料、工艺的要求等，完成设计算及必要的实验,完成编制全部构件的图样和设计文件。
SCARA工业机器人设计计算说明书
SCARA工业设计计算说明书SCARA工业设计计算说明书1、引言这个文档旨在提供关于SCARA（Selective Compliance Assembly Robot Arm）工业的设计和计算的详细说明。
本文档将涵盖的设计原理、运动学计算、动力学计算、控制系统、安全性考虑以及其他相关内容。
2、设计原理2.1 结构设计在设计SCARA工业时，需要考虑的结构类型和材料选择。
此章节将详细描述SCARA的结构设计原理和相关参数。
2.2 运动学原理SCARA的运动学是学中重要的一部分。
此章节将详细讲解运动学原理，包括正逆运动学计算、坐标系选择以及关节角度计算等。
3、运动学计算3.1 正逆运动学计算本章节将介绍SCARA的正逆运动学计算方法及其实际应用。
详细讲解的坐标变换、关节角度计算和工具路径规划等内容。
3.2 轨迹规划在SCARA的应用中，轨迹规划是一个关键的部分。
本章节将介绍常见的轨迹规划算法，并讨论其适用性和实施方法。
4、动力学计算4.1 驱动系统驱动系统是SCARA的核心组成部分之一。
本章节将详细讨论驱动系统的设计和计算，包括电机选择、减速器设计和动力学参数计算等。
4.2 动力学模型动力学模型是的关键组成部分之一。
本章节将介绍SCARA的动力学模型，并详细讨论重要的动力学参数计算和应用方法。
5、控制系统控制系统是SCARA实现精准控制和运动的关键。
本章节将介绍常见的控制系统设计原则和方法，包括PID控制、运动控制算法和通信接口设计等。
6、安全性考虑为了保证SCARA的安全性和人机合作能力，在设计过程中需要考虑相关的安全性因素。
本章节将详细讨论安全性设计原则和相关的安全性机制。
7、其他相关内容本章节将包括SCARA的应用领域、未来发展趋势、经济性评估以及其他相关内容。
附件：本文档涉及的附件包括示意图、计算表格和相关参考资料等。
法律名词及注释：1、SCARA：Selective Compliance Assembly Robot Arm，选择性顺应性装配手臂。
《HBHX-RCPS-C10型 工业机器人技术应用实训平台》系统说明书
《HBHX-RCPS-C10型工业机器人技术应用实训平台》系统说明书一、系统及其功能 (2)二、工业机器人系统 (5)2.1 HR20-1700-C10型工业机器人 (5)2.2外部工装 (6)2.3工业机器人的通信 (9)2.4示教器的使用步骤 (9)2.5安全护栏 (13)三、AGV机器人 (14)3.1 AGV结构 (14)3.2磁导条安装 (16)3.3 AGV操作步骤 (16)3.4电磁的保养与维护 (18)四、视觉系统 (19)4.1系统结构 (19)4.2 光源 (20)4.3 智能相机的安装 (21)4.4数字图像采集 (22)五、生产线系统 (31)5.1生产线结构 (31)5.2 控制系统结构 (32)5.3 控制系统程序 (36)六、立体仓库系统 (39)6.1 立库结构 (39)6.2 控制系统 (41)6.3 操作流程 (42)附录1 系统实物图 (45)附录2 HR20-1700-C10机器人机械使用维护手册 (45)附录3 HR20-1700-C10机器人电气维护手册 (45)附录4 HR20-1700-C10机器人编程手册 (45)附录5 x-sight使用手册 (45)附录6-1智能生产线网络系统拓扑图（施耐德版） (45)附录6-2智能生产线网络系统拓扑图（西门子版） (45)附录7-1 智能生产线电气图纸（施耐德版） (45)附录7-2 智能生产线电气图纸（西门子版） (45)附录8-1全国职院技能大赛工业机器人赛项函数说明书(施耐德版) (45)附录8-2全国职院技能大赛工业机器人赛项函数说明书(西门子版) (45)附录9 系统运行DEMO程序 (46)附录10工业机器人技术应用赛项平台程序 (46)附录11 HMI与PLC对接变量表 (46)《HBHX-RCPS-C10型工业机器人技术应用实训平台》系统说明书一、系统及其功能工业机器人技术应用实训平台由工业机器人、AGV机器人、托盘生产线、工件盒生产线、视觉系统和立体仓库等六部分组成，如图1-1所示，系统实物图见附录1。
搬运机器人结构设计与分析设计说明
搬运机器人结构设计与分析摘要在当今大规模制造业中，企业为提高生产效率，保障产品质量，工业机器人作为自动化生产线上的重要成员，逐渐被企业所认同并采用。
工业机器人的技术水平和应用程度在一定程度上反映了一个国家工业自动化的水平。
目前，工业机器人主要承担着焊接、喷涂、搬运以及堆垛等重复性并且劳动强度极大的工作。
本课题主要对搬运机器人的机械部分展开讨论，对原有的机械结构提出了新的改进方法，并把现在的新技术应用到本课题中，从而使得搬运机器人更加适用于现在的工业工作环境。
通过详细了解搬运机器人在工业上的应用现状，提出了具体的搬运机器人设计要求，并根据搬运机器人各部分的设计原则，进行了系统总体方案设计以及包括：机器人的手部、腕部、臂部、腰部在的机械结构设计。
此搬运机器人的驱动源来自液压系统，执行元件包括：柱塞式液压缸、摆动液压缸、伸缩式液压缸等。
通过液压缸的运动来实现搬运机器人的各关节运动，进而实现搬运机器人的实际作业。
关键词：搬运机器人；液压系统；机械结构设计；操作AbstractIn the modern large-scale manufacturing industry,enterprises to improve productivity, and,guarantee product quality, as an important part of the automation production line, industrial robots are gradually approved and adopted by enterprises. Industrial robot technology standards and application level, to a certain extent, reflect a level of national industrial automation. Currently, Industrial robot mainly tasked with welding, spraying, handling and stacking, repetitive and intensity of significant work.The subject of the main part of the handling of their machinery discussions, and on the original mechanical structure proposed for the new improved method, which makes the handling robot is more applicable to the present industrial working environment.Through a detailed understanding of the robot in the industrial application,to propose specific handling robot design requirements,and according to the robot design principles of various parts, for the system as well as including:the robot's hand, wrist, arm, waist, the design of mechanical structures.The transfer robot driven by the source from the hydraulic system, and the implementation of components including:plunger hydraulic cylinders, hydraulic cylinders, swing, telescopic hydraulic cylinders, etc.Through the hydraulic cylinder movements to implement the joint transport robot motion,And realize the operational handling robot.Keywords：Transfer robot；Hydraulic System；Mechanical Design；Operating第1章总论1.1 概述搬运机器人在实际的工作中就是一个机械手，机械手的发展是由于它的积极作用正日益为人们所认识：其一、它能部分的代替人工操作；其二、它能按照生产工艺的要求，遵循一定的程序、时间和位置来完成工件的传送和装卸；其三、它能操作必要的机具进行焊接和装配，从而大大的改善了工人的劳动条件，显著的提高了劳动生产率，加快实现工业生产机械化和自动化的步伐。

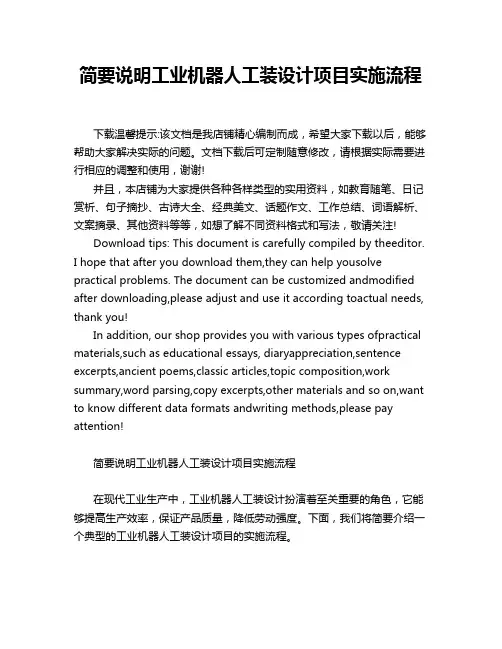

简要说明工业机器人工装设计项目实施流程
