剖视图公开课
合集下载
剖视图和断面图课件
画在空洞处
超出轮廓线
漏波浪线
阶梯全剖视图
当物体上回转孔的中心线不在同一个平面内时，可用一组平行的阶梯剖切平面将物体切开，然后投影，这样得到的视图叫阶梯全剖视图。绘制阶梯全剖视图时，垂直于投影面的阶梯剖面的投影不应画出，图形内不应出现不完整的图形要素，仅当两个要素在图形上具有公共对称中心线或轴线时，可以各画一半。阶梯剖视图的标记不能省略，且用直角表示出阶梯剖面的转折位置，并注出剖面名称。
第六章 视图、剖视图和断面图
TITLE
演讲人姓名
V
W
H
一、立体的投影
立体的投影，实质上是构成该体的所有表面的投影总和。
Ⅰ
添加标题
点击添加正文
Ⅱ
添加标题
点击添加正文
立体的投影 —— 视图
基本视图
01
向视图
02
局部视图
03
斜视图
04
6-1 视图
6.1 视 图
一、基本视图
பைடு நூலகம்
右视图
② 剖切是一种假想，其它视图仍应完整画出，并 可取剖视。
③ 剖切面后方的可见部分要全部画出。
A－A
A
A
B－B
B
B
C－C
C
C
④ 在剖视图上已经表达清楚的结构,在其它视图上 此部分结构的投影为虚线时,其虚线省略不画。
但没有表示清楚的结构，允许画少量虚线。
A－A
A
A
四.剖面符号
1.选择正确的剖视图
2. 重合断面图
轮廓线用细实线绘制。当视图中的轮廓线与断面图的图线重合时，视图中的轮廓线仍应连续画出。
剖切后将断面图重叠在视图上所得到的断面图。
1） 画法
超出轮廓线
漏波浪线
阶梯全剖视图
当物体上回转孔的中心线不在同一个平面内时，可用一组平行的阶梯剖切平面将物体切开，然后投影，这样得到的视图叫阶梯全剖视图。绘制阶梯全剖视图时，垂直于投影面的阶梯剖面的投影不应画出，图形内不应出现不完整的图形要素，仅当两个要素在图形上具有公共对称中心线或轴线时，可以各画一半。阶梯剖视图的标记不能省略，且用直角表示出阶梯剖面的转折位置，并注出剖面名称。
第六章 视图、剖视图和断面图
TITLE
演讲人姓名
V
W
H
一、立体的投影
立体的投影，实质上是构成该体的所有表面的投影总和。
Ⅰ
添加标题
点击添加正文
Ⅱ
添加标题
点击添加正文
立体的投影 —— 视图
基本视图
01
向视图
02
局部视图
03
斜视图
04
6-1 视图
6.1 视 图
一、基本视图
பைடு நூலகம்
右视图
② 剖切是一种假想，其它视图仍应完整画出，并 可取剖视。
③ 剖切面后方的可见部分要全部画出。
A－A
A
A
B－B
B
B
C－C
C
C
④ 在剖视图上已经表达清楚的结构,在其它视图上 此部分结构的投影为虚线时,其虚线省略不画。
但没有表示清楚的结构，允许画少量虚线。
A－A
A
A
四.剖面符号
1.选择正确的剖视图
2. 重合断面图
轮廓线用细实线绘制。当视图中的轮廓线与断面图的图线重合时，视图中的轮廓线仍应连续画出。
剖切后将断面图重叠在视图上所得到的断面图。
1） 画法
制图-剖视图.PPT课件
制图-剖视图.
一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误
一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误
《剖视图的形成》课件
剖视图的用途
剖视图主要用于表示复杂物体的内部 结构，以便更好地理解其工作原理和 设计思路。
在工程、机械、建筑等领域中，剖视 图是必不可少的表达工具。
剖视图的分类
根据切开面的数量，剖视图 可以分为全剖视图、半剖视 图和局部剖视图。
全剖视图是将物体沿任意平 面完全切开，以展示其内部 结构。
半剖视图是将物体沿垂直于 投影面的平面切开，以同时 展示物体的外部形状和内部 结构。
展望未来剖视图的发展趋势
在ppt课件中，应对未来剖视图的发展趋势进行展望，例如随着数字化建模和虚 拟仿真技术的不断发展，剖视图将更加注重交互性和沉浸感；同时随着制造业和 设计行业的不断发展，剖视图的应用领域也将不断拓展。
谢谢聆听
总结剖视图的形成过程
剖视图是一种表达物体内部结构的视图方式，通过剖切物体，将内部结构展现出来。在 ppt课件中，应总结剖视图的形成过程，包括剖切位置的选择、投影面的确定以及剖切平 面的绘制等步骤。
强调剖视图的重要性
剖视图在工程图学、机械制图等领域中具有广泛应用，它可以清晰地表达物体的内部结构 ，帮助人们更好地理解物体的构造和设计。在ppt课件中，应强调剖视图的重要性，并举 例说明其在工程设计和制造中的应用。
分析剖视图的应用前景
随着科技的发展和制造工艺的进步，剖视图的应用前景越来越广阔。在ppt课件中，应分 析剖视图在未来的发展趋势和应用领域，例如数字化建模、虚拟仿真、增强现实等技术将 为剖视图的表达和应用带来更多可能性。
对未来剖视图的展望
探讨未来剖视图的创新方向
在ppt课件中，应探讨未来剖视图的创新方向，例如结合计算机图形学和可视化 技术，实现更加逼真、生动的剖视图表达；同时也可以探讨剖视图与其他图形表 达方式的结合，如轴测图、透视图等，以丰富剖视图的表达效果。
中职机械制图教案：剖视图(全2课时)
江苏省XY中等专业学校2022-2023-1教案编号：教学内容剖视图——假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，将其余部分向投影面投射所得的图形，简称剖视。
（2）剖面符号剖面区域——机件被假想剖切后，在剖视图中，剖切面与机件接触部分。
剖面线——在机械设计中，金属材料使用最多，为此，国标规定用简明易画的平行细实线作为剖面符号，一般与主要轮廓或剖面区域的对称线成45°。
（3）剖视图画法的注意事项①剖切机件的剖切面必须垂直于相应的投影面。
②机件的一个视图画成剖视后，其他视图的完整性不应受其影响，一般仍应完整画出。
剖视图画法的常见错误教学内容③剖切面后的可见结构一般应全部画出。
④一般情况下，尽量避免用细虚线表示机件上不可见的结构。
（4）剖视图的标注1)剖视图的标注要素①剖切位置：用粗实线的短线段表示剖切面起讫和转折位置。
②投射方向：将箭头画在剖切位置线外侧指明投射方向。
③对应关系：将大写拉丁字母注写在剖切面起讫和转折位置旁边，并在所对应的剖视图上方注写相同字母名称。
2)剖视图的标注方法①全标：三要素全部标出，这是基本规定。
②不标：同时满足以下三个条件，三要素可不必标注：单一剖切平面通过机件的对称平面或基本对称,平面剖切剖视图按投影关系配置,剖视图与相应视图间没有其他图形隔开。
③省标：仅满足不标条件中的后两个条件，则可省略表示投射方向的箭头(5)剖视图的配置①首先考虑配置在基本视图的方位。
②当难以按基本视图的方位配置时，也可按投影关系配置在相应位置上；必要时才考虑配置在其他适当位置。
江苏省XY中等专业学校2022-2023-1教案编号：教学内容全剖视图2.半剖视图半剖视图——当机件具有对称平面时，以对称平面为界，用剖切面剖开机件的一半所得的剖视图成为半剖视图。
画半剖视图时应注意：（1）半个视图与半个剖视图的分界线用细点画线表示，而不能画成粗实线。
（2）机件的内部形状已在半剖视图中表达清楚，在另一半表达外形的视图中一般不再画出细虚线。
剖视图公开课PPT课件
•3
第 6 章 机件的基本表示法
“剖”：假想用剖 切平面将机件切开。
•4
第 6 章 机件的基本表示法
虚线不画
• 确定剖切面的位置
• 想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？
• 在剖面区域内画上剖面符号。
•5
第 6 章 机件的基本表示法
剖
面
符 号
金属材料
(已 有 规 定 剖 面 符 号 者 除 外 )
第 6 章 机件的基本表示法
想办法用平面图形将机 件表达清楚？
你的表达方法
我的表达方法
•1
第 6 章 机件的基本表示法
执教者：陈爱进
•2
第 6 章 机件的基本表示法
一、剖视图的概念 ⒈ 剖视图的形成
假想用一剖切面将 机件剖开，移去剖 切面和观察者之间 的部分，将其余部 分向投影面投射， 并在剖面区域内画 上剖面符号。
•8
第 6 章 机件的基本表示法
3.视图名称：字母在图中短粗线旁注写大写拉丁字母X，表 示剖切位置；在剖视图上方标注“X—X”，表示剖视图名 称。
A-A
A
A
•9
第 6 章 机件的基本表示法 剖视图的标注可以分三种情况：全标、不标和省标。
（1）全标 上述三个要素全部标出，这是基本规定。A-AA NhomakorabeaA
•10
常用的剖面符号
•7
第 6 章 机件的基本表示法
二、剖视图的标注：
剖视图的标注包括：剖切线、剖切符号、视图名称（三要素） 1.剖切线：指示剖切位置的线，用细点画线表示，一般省略不 画。
2.剖切符号：在剖切面起讫和转折位置（用剖切符号粗短 实线“ ”表示）以及投影方向（用箭头指明投射方向， 一般箭头与短粗线相互垂直）。
全剖,半剖视图的画法演示课件
A
A-A
B
B
A
B-B
15
[例题3] 判断正误
正确
不正确
16
17
18
19
20
问题的提出
21
2、半剖视图的形成和画法
A
A
投射方向
投射方向
A-A
22
半剖视图的尺寸标注
23
24
1.全剖视 用剖切面完全地剖开物体所得的剖视图。
A－A
适用范围：
外形较简 单，有内形需 要表达的机件
A
A
12
1. 全剖视图
用剖切平面完全地剖开机件所得的剖视图，称为全剖视图。全剖 视图主要用于表达内部结构复杂、外形比较简单的机件。 例题1 例题2
13
[例题1] 全剖视图的形成和画法
14
[例题2] 用几个全剖视图表达机件
③ 剖视图的名称。
6
4. 画剖视图的注意事项
① 剖切平面的选择：通过机件的对称面或轴线且 平行或垂直于投影面。
② 剖切是一种假想，其它视图仍应完整画出，并 可取剖视。
③ 剖切面后方的可见部分要全部画出。
④ 在剖视图上已经表达清楚的结构,在其它视图上 此部分结构的投影为虚线时,其虚线省略不画。 但没有表示清楚的结构，允许画少量虚线。

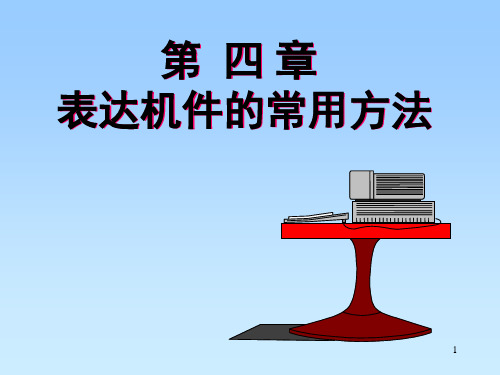

第 四章 表达机件的常用方法
1
4.2 剖 视 图
问题： 当机件的内部形状较复杂时，视图上 将出现许多虚线，不便于看图和标注尺寸。
解决办法？采用剖视图
2
一、剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
画法几何及机械制图(第2版)课件：剖视图
39
三、剖切面的种类和剖切方法
正误分析
错误
正确
40
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件，将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
主要用 于表达孔、 槽等内部结 构不在同一 剖切平面内， 但又具有公 共回转轴线 的机件。
13
二、剖视图的种类
按机件被剖切的范围不同，剖视图可以分为：
全剖视图
半剖视图
局部剖视图
14
二、剖视图的种类
1. 全剖视图
用剖切面将机件完全剖开所得 到的剖视图，称为全剖视图。
全剖视图主要用于外形简单、 内部形状复杂的不对称机件。
15
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
41
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件，将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
42
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面
倾斜结构先旋转后再投射； 其他结构仍按原来位置投射。
外
左右对称
形 表
达
各画一半
不
全
A
A
16
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
外
左右对称
形 表
达
各画一半
不
全
A
A
三、剖切面的种类和剖切方法
正误分析
错误
正确
40
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件，将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
主要用 于表达孔、 槽等内部结 构不在同一 剖切平面内， 但又具有公 共回转轴线 的机件。
13
二、剖视图的种类
按机件被剖切的范围不同，剖视图可以分为：
全剖视图
半剖视图
局部剖视图
14
二、剖视图的种类
1. 全剖视图
用剖切面将机件完全剖开所得 到的剖视图，称为全剖视图。
全剖视图主要用于外形简单、 内部形状复杂的不对称机件。
15
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
41
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件，将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
42
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面
倾斜结构先旋转后再投射； 其他结构仍按原来位置投射。
外
左右对称
形 表
达
各画一半
不
全
A
A
16
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
外
左右对称
形 表
达
各画一半
不
全
A
A
全套机械制图教学课件-18剖视图
轮辐的表示方法
轮辐在剖视图中通常使用中心线表示其中心位置，细实线表示其辐条形状，剖面线表示材料。当轮辐具有特殊形 状时，应使用局部视图或放大图进行详细表示。
轴孔、键槽等结构表示方法
轴孔的表示方法
在剖视图中，轴孔通常使用细实线表示其轮廓，同时用剖面线表示其材料。当需要表示轴孔的深度时 ，可使用局部剖视图或断面图进行表示。
工程实际中综合应用举例
桥梁结构
通过剖视图展示桥梁的内部结构，包括桥墩、桥台、 桥面等。
建筑结构
利用剖视图表达建筑结构的内部构造，如楼板、梁、 柱等。
机械设备
通过剖视图展示机械设备的内部结构和工作原理，包 括发动机、变速器、传动系统等。
THANKS FOR WATCHING
感谢您的观看
适用范围
机件具有对称平面且需要表达内部结构时，常采用半剖视。
标注方法
半剖视图的标注方法与全剖视图相同，但应注意在对称中 心线两侧图形的对应关系。
局部剖视图
定义
用剖切面局部地剖开机件所得的剖视图，称为局部剖视图。
适用范围
机件某一部分的内部结构需要表达，而又不必或不便采用全剖视或半剖视时，常采用局部剖视。
全套机械制图教学课件-18剖视图
contents
目录
• 剖视图基本概念与分类 • 剖视图绘制方法与步骤 • 常见剖视图类型及其特点 • 剖视图中特殊结构表示方法 • 剖视图识读技巧与实例分析 • 剖视图在机械设计中的应用实例
01 剖视图基本概念与分类
剖视图定义及作用
剖视图定义
假想用剖切面剖开机件，将处在 观察者与剖切面之间的部分移去 ，而将其余部分向投影面投影所 得的图形称为剖视图。
根据剖切位置，确定投影方向。投影 方向应使剖视图能够清晰地表达机件 的内部结构，同时便于标注尺寸和添 加必要的文字说明。
轮辐在剖视图中通常使用中心线表示其中心位置，细实线表示其辐条形状，剖面线表示材料。当轮辐具有特殊形 状时，应使用局部视图或放大图进行详细表示。
轴孔、键槽等结构表示方法
轴孔的表示方法
在剖视图中，轴孔通常使用细实线表示其轮廓，同时用剖面线表示其材料。当需要表示轴孔的深度时 ，可使用局部剖视图或断面图进行表示。
工程实际中综合应用举例
桥梁结构
通过剖视图展示桥梁的内部结构，包括桥墩、桥台、 桥面等。
建筑结构
利用剖视图表达建筑结构的内部构造，如楼板、梁、 柱等。
机械设备
通过剖视图展示机械设备的内部结构和工作原理，包 括发动机、变速器、传动系统等。
THANKS FOR WATCHING
感谢您的观看
适用范围
机件具有对称平面且需要表达内部结构时，常采用半剖视。
标注方法
半剖视图的标注方法与全剖视图相同，但应注意在对称中 心线两侧图形的对应关系。
局部剖视图
定义
用剖切面局部地剖开机件所得的剖视图，称为局部剖视图。
适用范围
机件某一部分的内部结构需要表达，而又不必或不便采用全剖视或半剖视时，常采用局部剖视。
全套机械制图教学课件-18剖视图
contents
目录
• 剖视图基本概念与分类 • 剖视图绘制方法与步骤 • 常见剖视图类型及其特点 • 剖视图中特殊结构表示方法 • 剖视图识读技巧与实例分析 • 剖视图在机械设计中的应用实例
01 剖视图基本概念与分类
剖视图定义及作用
剖视图定义
假想用剖切面剖开机件，将处在 观察者与剖切面之间的部分移去 ，而将其余部分向投影面投影所 得的图形称为剖视图。
根据剖切位置，确定投影方向。投影 方向应使剖视图能够清晰地表达机件 的内部结构，同时便于标注尺寸和添 加必要的文字说明。
剖视图ppt课件
漏画线
正确
错误
正确
错误
漏画线 多线
交线
平面
剖视图 中虚线 的处理
虚线应省略
应画出虚线以 表达底板厚度
剖视的画法举例
五、剖切平面的种类
剖视图的剖切面有三种：
单一剖切面 几个相交的剖切面 几个平行的剖切平面
1．单一剖切面
用一个剖切面剖切机件称为单一剖。
斜剖 A－A
☆ 标注方法：
剖视图名称
A－A A
粗短画 箭头 字母
A
A－A
☆ 适用范围：
B
B
当机件具有倾斜部
分，同时这部分内形和 外形都需表达时。
B－B
2.几个相交的剖切面
用几个相交的剖切平面（这些平面的交线垂直于 某投影面）剖切机件。
A－A
A A
A
旋转剖
A－A
A
A
☆ 标注方法：
☆ 应注意的问题：
A
① 两剖切面的交线一般应与机件的轴线重合。
② 在剖切面后的其它结构仍按原来位置投影。
2）画半剖视图，不影响其 他视图的完整性。
3）半剖视图中间应画细点划线，不应画成粗实线
4）半剖视图的标注方法与全剖视图的标注方法相同
3. 局部剖视图
用剖切 面局部地 剖开物体 所得的剖 视图。
5-21a. sw f
3. 局部剖视图
A－A
B
B
用剖切面局部
地剖开物体所得 的虚线不画
A -A
三.剖视图的标注
A
A
标注内容：
① 剖切线：指示剖切面的位置 (细单点长画线)。 一般情况下可省略。
② 剖切符号 :表示剖切面起、迄和转折位置及投射 方向。
剖视图形成与画法说课课件
画法
将机件完全置于剖切平面之后，按 正投影法投射到与剖切平面平行的 投影面上，得到全剖视图。
半剖视图
定义
当机件具有对称平面时，可以对 称中心线为界，一半画成视图， 另一半画成剖视图的组合图形称
为半剖视图。
特点
半剖视图主要用于内外形状都需 要表达的对称机件。
画法
以对称中心线为界，将机件的一 半按正投影法投射到投影面上得 到视图，另一半按剖视图的画法
02 剖视图基本概念与原理
剖视图定义及作用
定义
假想用剖切面剖开机件，将处在 观察者与剖切面之间的部分移去 ，而将其余部分向投影面投影所 得的图形称为剖视图。
作用
通过剖视图可以清晰地表达机件 的内部结构形状，是机械制图中 常用的表达方法。
剖切方法与剖切符号
剖切方法
根据机件的结构特点选择 合适的剖切位置，用剖切 平面或剖切柱面将机件剖他人的优点和不足，促进交流和 学习。
教师点评
教师对学生的作品进行综合评价，肯定成绩、指出问题，并提供改 进意见和建议。
07 课程总结与拓展延伸
课程重点回顾与总结
剖视图基本概念
剖视图的种类
剖视图是通过假想用剖切面剖开机件，将 处在观察者与剖切面之间的部分移去，而 将其余部分向投影面投影所得的图形。
剖切符号
在剖视图的上方标注大写 字母，在相应的视图上用 箭头指明投射方向，并标 注相同的字母。
注意事项
剖切位置应选在内部结构 比较复杂或需要表达的部 位；剖切后不应产生不完 整的要素。
剖面线与剖面区域
剖面线
为了区分机件实体部分和空腔部分，在剖视图中要画出剖面线。 剖面线应与主要轮廓线或剖面区域的对称线成45°角，且同一机 件的各个视图中的剖面线方向应相同、间隔应相等。
将机件完全置于剖切平面之后，按 正投影法投射到与剖切平面平行的 投影面上，得到全剖视图。
半剖视图
定义
当机件具有对称平面时，可以对 称中心线为界，一半画成视图， 另一半画成剖视图的组合图形称
为半剖视图。
特点
半剖视图主要用于内外形状都需 要表达的对称机件。
画法
以对称中心线为界，将机件的一 半按正投影法投射到投影面上得 到视图，另一半按剖视图的画法
02 剖视图基本概念与原理
剖视图定义及作用
定义
假想用剖切面剖开机件，将处在 观察者与剖切面之间的部分移去 ，而将其余部分向投影面投影所 得的图形称为剖视图。
作用
通过剖视图可以清晰地表达机件 的内部结构形状，是机械制图中 常用的表达方法。
剖切方法与剖切符号
剖切方法
根据机件的结构特点选择 合适的剖切位置，用剖切 平面或剖切柱面将机件剖他人的优点和不足，促进交流和 学习。
教师点评
教师对学生的作品进行综合评价，肯定成绩、指出问题，并提供改 进意见和建议。
07 课程总结与拓展延伸
课程重点回顾与总结
剖视图基本概念
剖视图的种类
剖视图是通过假想用剖切面剖开机件，将 处在观察者与剖切面之间的部分移去，而 将其余部分向投影面投影所得的图形。
剖切符号
在剖视图的上方标注大写 字母，在相应的视图上用 箭头指明投射方向，并标 注相同的字母。
注意事项
剖切位置应选在内部结构 比较复杂或需要表达的部 位；剖切后不应产生不完 整的要素。
剖面线与剖面区域
剖面线
为了区分机件实体部分和空腔部分，在剖视图中要画出剖面线。 剖面线应与主要轮廓线或剖面区域的对称线成45°角，且同一机 件的各个视图中的剖面线方向应相同、间隔应相等。
