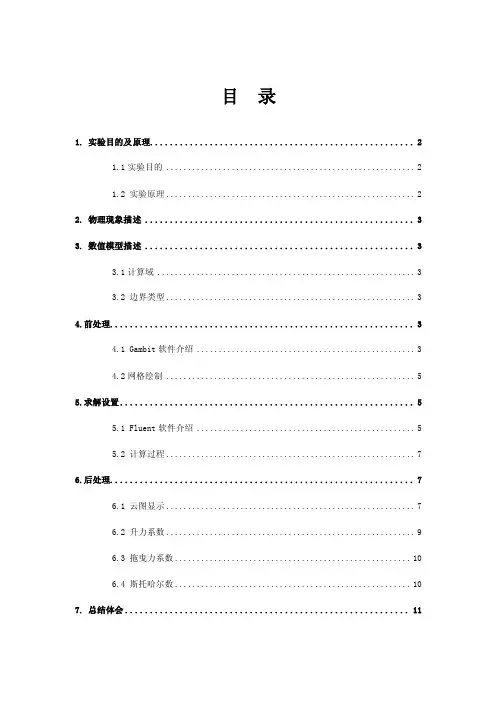

目录1. 实验目的及原理 (2)1.1实验目的 (2)1.2 实验原理 (2)2. 物理现象描述 (3)3. 数值模型描述 (3)3.1计算域 (3)3.2 边界类型 (3)4.前处理 (3)4.1 Gambit软件介绍 (3)4.2网格绘制 (5)5.求解设置 (5)5.1 Fluent软件介绍 (5)5.2 计算过程 (7)6.后处理 (7)6.1 云图显示 (7)6.2 升力系数 (9)6.3 拖曳力系数 (10)6.4 斯托哈尔数 (10)7. 总结体会 (11)1. 实验目的及原理1.1实验目的（1）通过上机实验掌握计算流体力学中前处理、计算设置、后处理的基本流程，为后期船舶原理、船舶设计原理等课程的学习奠定基础。
（2）通过对单圆柱绕流的数值模拟，进一步理解流体力学理论课中的各项知识点，如边界层、湍流、圆柱绕流、卡门涡街、雷诺数、涡旋形式等。
1.2 实验原理对于静止圆柱绕流，本文研究对象为二维不可压缩流动。
在直角坐标系下，其运动规律可用 N-S 方程来描述，连续性方程和动量方程分别为:01()()i ii i i j ji j j u x u u P u u t x x x x νρ∂⎧=⎪∂⎪⎨∂∂∂∂∂⎪+=-+⎪∂∂∂∂∂⎩其中u i 为速度分量；p 为压力；ρ为流体的密度；ν为流体的动力黏性系数。
对于湍流情况，本文采用RNG k ⁃ε模型，RNG k ⁃ε模型是k ⁃ε模型的改进方案。
通过在大尺度运动和修正后的粘度项体现小尺度的影响， 而使这些小尺度运动有系统地从控制方程中去除。
所得到的 k 方程和ε方程，与标准k ⁃ε模型非常相似，其表达式如下：212()()()G ()()()G i k eff k i j ji eff k i j j ku k k t x x x u C C t x x x k k εεερραμρερεερεεεαμρ∂∂∂∂⎧+=++⎪∂∂∂∂⎪⎨∂∂∂∂⎪+=+-⎪∂∂∂∂⎩其中Gk 为由于平均速度梯度引起的湍动能的产生项，2efft t C k ρμμμμμε=+=， 经验常数1C ε=0.084 5，k α=εα=1.39，2C ε=1.68。
不等直径并列双圆柱绕流数值模拟研究
第43卷第5期2021年5月舰船科学技术SHIP SCIENCE AND TECHNOLOGYVol.43,No.5May,2021不等直径并列双圆柱绕流数值模拟研究张艺鸣I,罗良2,陈威1,林永水I,池晴佳1(1.武汉理工大学新材料力学理论与应用湖北省重点实验室，湖北武汉430063;2.上海船舶研究设计院，上海201203)摘要：不等直径的多圆柱系统广泛应用于海洋工程中，为研究不等直径双圆柱之间的互扰效应。
本文基于CFD方法，对不同间距比下的二维不等直径双圆柱进行了数值模拟。
研究结果表明：当T/D<3.0时，双圆柱尾流涡相互融合，互扰效应造成斯特劳哈尔数偏低，升力系数幅值随时间变化不稳定；当T/D>3.0时，两圆柱互扰较 弱，圆柱水动力系数与单圆柱结果相差不大；T/D«3.0可认为是临界间距比。
本文成果有助于多圆柱流动控制技术研究。
关键词：圆柱绕流；互扰效应；间距比；数值模拟中图分类号：TV131文献标识码：A文章编号：1672-7649(2021)05-0048-05doi：10.3404/j.issn.l672-7649.2021.05.010Numerical simulation of flow around two parallel cylinders with unequal diametersZHANG Yi-ming1,LUO Liang2,CHEN Wei1,LIN Yong-shui1,CHI Qing-jia1(1.Wuhan University of Technology,Wuhan430063,China;2.Shanghai Ship Design and Research Institute,Shanghai201203,China)Abstract:The multiple cylinder systems have been dramatically applied in ocean engineering,in order to study the interaction effect between two cylinders with different diameters,the numerical simulation of two cylinders with different diameters under different pitch ratio is carried out based on the CFD method.The results show that:At T/D<3.0,the wake vortices of the two cylinders merged,and the Strouhal number is small due to the interaction effect,and the amplitude of lift coefficient is unstable with the increase of time.At T/D>3.0,the interaction is weak and the hydrodynamic coefficients are close to that of single cylinder.The T/D 3.0is regarded as the critical spacing ratio.The results of present study are significant for investigation of flow control technique of multiple cylinders.Key words:flow around circular cylinder；interaction effect；spacing ratio；numerical simulation0引言在海洋资源的勘探和利用过程中，产生了多种海洋工程结构物，如海上风力发电设备、海洋石油钻井平台等。
不同雷诺数下的圆柱绕流数值模拟研究
２ ０１ ５在
中
国
水
运
ＶｏＩ ．１ ５ Ｊｕｌ Ｙ
Ｎｏ． ７
７月
Ｃｈ ｉ ｎ ａ Ｗａ ｔｅｒ Ｔｒ ａ ｎｓ ｐ ｏｒ ｔ
２ ０１ ５
不 同雷诺数下 的圆柱绕流数值模拟研究
陈 禹，李 强 ，郭廷 凯
（ 浙江海洋 学院 船舶与海洋Ｉ － 程系 ，浙江 舟 山 ３ １ ６ ０ ２ ２ ） 摘 要：通过 ａ ｂ ａ ｑ ｕ ｓ的 ＣＦ Ｄ 模 块 ，在水动力作用下 ，对刚性 圆柱 展开了绕流三维仿真计算 ，同时也对 圆柱绕 流
的水动力特性进行了研究 。通过仿真计算得到了漩涡脱落形态、升力系数、 阻力系数 曲线 以及斯特劳哈尔数 ，经过 分析 比较可以看出 ，不同雷诺数情况下圆柱绕流在性质上存在着 比较大 的差异 。结果表 明，随着雷诺数 的增大 ，层 流变为紊 流 ，升力以及阻力系数 的变化 幅度出现 了不稳 定性 ，漩 涡的脱落 形态 也变得 不规则。 关键 词：圆柱 绕流 ；数值模 拟 ；升力 系数 ；阻力系数 ；漩涡 脱落 中图分类号：Ｔ Ｈ ３ １ １ 文献标识码 ：Ａ 文章编号：１ ０ ０ ８ － ７ ９ ７ ３（ ２ ０ １ ５ ）０ ７ — ０ ０ ８ ８ — ０ ３
王亚玲等为得到较高雷诺数 时圆柱绕流 的三维特性 ， 采
用有限体积 法 ， 选取 了 Ｒｅ ＝ １ ０ 。 和 Ｒｅ ＝１ ０ ， 对黏性 不可 压缩 流场条件下 的圆柱绕流展开 了了三维仿真 试验『 ６ 】 。苏铭德和 康 钦军 选取 Ｒｅ ＝ １ ０ 和 ２Ｘ １ ０ ，使 用大涡模拟 的方法 ，对 圆
收稿 日期 ：２ ０ １ ５ — ０ ５ — ０ ３ 作者简介 ：陈
ａ
小雷诺数下圆柱绕流数值模拟

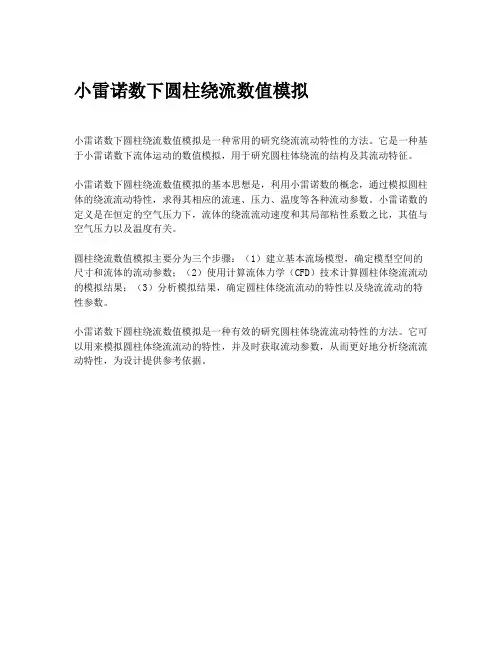

小雷诺数下圆柱绕流数值模拟
小雷诺数下圆柱绕流数值模拟是一种常用的研究绕流流动特性的方法。
它是一种基于小雷诺数下流体运动的数值模拟，用于研究圆柱体绕流的结构及其流动特征。
小雷诺数下圆柱绕流数值模拟的基本思想是，利用小雷诺数的概念，通过模拟圆柱体的绕流流动特性，求得其相应的流速、压力、温度等各种流动参数。
小雷诺数的定义是在恒定的空气压力下，流体的绕流流动速度和其局部粘性系数之比，其值与空气压力以及温度有关。
圆柱绕流数值模拟主要分为三个步骤：（1）建立基本流场模型，确定模型空间的尺寸和流体的流动参数；（2）使用计算流体力学（CFD）技术计算圆柱体绕流流动的模拟结果；（3）分析模拟结果，确定圆柱体绕流流动的特性以及绕流流动的特性参数。
小雷诺数下圆柱绕流数值模拟是一种有效的研究圆柱体绕流流动特性的方法。
它可以用来模拟圆柱体绕流流动的特性，并及时获取流动参数，从而更好地分析绕流流动特性，为设计提供参考依据。
二维圆柱绕流数值仿真模拟报告
二维圆柱绕流数值仿真模拟报告
二维圆柱绕流数值仿真模拟是流体力学领域的一个重要研究课题。
在这个问题中，我们将从多个角度来讨论这个课题，包括数值
模拟的背景和意义、数值方法、模拟结果及其分析等方面。
首先，让我们来谈谈数值模拟的背景和意义。
在工程和科学研
究中，流体力学的数值模拟在许多领域都发挥着重要作用，例如飞
行器设计、汽车空气动力学、海洋工程等。
而二维圆柱绕流作为流
体力学中经典的基本问题，对于理解流体运动、探索流体特性具有
重要意义。
通过数值仿真模拟，我们可以更好地理解圆柱绕流的流
场特性，为相关工程和科学问题提供重要参考。
其次，数值方法是进行二维圆柱绕流数值仿真模拟的关键。
常
用的数值方法包括有限元法、有限体积法和边界元法等。
这些方法
可以通过数值计算求解流体力学方程，如Navier-Stokes方程，从
而得到圆柱绕流的流场分布、压力分布等信息。
在选择数值方法时，需要考虑计算精度、计算效率以及模拟的适用范围等因素。
接下来，我们来讨论模拟结果及其分析。
通过数值仿真模拟，
我们可以得到圆柱绕流的流速场、压力分布、升力和阻力等重要参
数。
通过分析这些参数，我们可以深入理解圆柱绕流的特性，比如卡门涡的形成与演变、升力和阻力的变化规律等。
这些分析结果对于优化工程设计、改进流体力学理论具有重要意义。
总的来说，二维圆柱绕流数值仿真模拟是一个复杂而有意义的课题，通过深入研究和全面分析，可以为相关领域的工程和科学问题提供重要的参考和指导。
希望以上讨论能够对你有所帮助。
圆柱振荡绕流LBM数值模拟的开题报告
圆柱振荡绕流LBM数值模拟的开题报告一、研究背景及意义圆柱绕流问题是流体力学中经典的研究问题之一，在空气动力学中有着广泛的应用，如飞机、桥梁、烟囱、塔楼等建筑结构受风振动问题。
目前对于圆柱绕流问题的研究主要采用实验和数值模拟相结合的方法。
在数值模拟方面，近年来LBM（Lattice Boltzmann Method）方法因其简单低耗，适用于各种欧拉和纳维-斯托克斯方程问题而受到广泛研究。
LBM方法通过在非均匀格子上演化局域平衡分布函数来求解流动问题，实现了传统CFD方法的高效计算，并且在高雷诺数下仍能保持很好的数值稳定性。
本研究旨在采用LBM方法对圆柱绕流问题进行数值模拟，并研究圆柱粘性系数、柱直径以及雷诺数对流动特性的影响，为实际应用提供理论依据。
二、研究方法1.建立数学模型：通过欧拉方程、斯托克斯方程及纳维-斯托克斯方程对圆柱绕流问题进行数学建模。
2.确定求解方法：采用LBM方法对圆柱绕流问题进行数值模拟，并通过MATLAB编程实现模型求解。
3.数据分析：采用图像分析方法对模拟结果进行可视化分析，并将模拟结果与理论计算结果进行比较分析。
三、研究内容及进度安排研究内容主要包括：1.建立圆柱绕流LBM模型，并进行数值模拟；2.分析圆柱粘性系数、柱直径以及雷诺数对流动特性的影响；3.比较与理论计算的结果，并对模拟结果进行可视化分析；研究进度安排如下：1.文献调研及分析（1个月）；2.建立圆柱绕流LBM模型（2个月）；3.进行数值模拟并分析结果（3个月）；4.编写论文及进行答辩（1个月）。
四、研究预期成果1.建立了圆柱绕流LBM模型，通过数值模拟研究了圆柱粘性系数、柱直径以及雷诺数对流动特性的影响。
2.编写论文，将研究结果公开发表，并与同行分享。
3.为圆柱绕流问题的理论研究及实际应用提供理论依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
圆柱绕流的数值模拟研究
摘要：选取直径为D=10mm的圆柱及6D×3D的计算区域，利用GAMBIT进行模型的创建模型，对计算区域采用分块网格划分与结构化网格划分相结合的技术进行网格划分。
对0.03m/s~1.0m/s的低流速情况下的圆柱绕流进行模拟研究，结果发现在速度达到0.1m/s前圆柱后侧没有出现明显的漩涡，在速度大于0.1m/s后漩涡开始出现，当速度达到0.5m/s时漩涡的范围最大。
最后利用FLUENT的网格自适应技术对入口速度为0.5m/s的情况进行了网格加密，发现网格自动加密可以改进网格分布情况，但对计算结果的影响程度有限。
关键词：网格划分；圆柱绕流；涡量；网格自适应
钝体绕流中尤其以圆柱体的绕流问题最为经典和引起人们的注意。
圆柱绕流属于非定常分离流动问题，在工业工程中的应用非常广泛。
圆柱绕流同时也是一个经典的流体力学问题，流体绕圆柱体流动时，过流断面收缩，流速沿程增加，压强沿程减小，由于黏性力的存在，就会在柱体周围形成附面层的分离，形成圆柱绕流。
而由于圆柱的存在，会在圆柱迎水面产生壅水现象，同时也增加了圆柱的受力，使得圆柱绕流问题变得十分复杂。
研究圆柱绕流问题在工程实际中也具有很重要的意义。
如在水流对桥梁、海洋钻井平台支柱、海底输运管线、桩基码头等的作用中，风对塔建筑、化工塔设备、高空电缆等的作用中，都有重要的工程应用背景。
因此，对圆柱绕流进行深入研究，了解其流动机理和水动力学规律，不仅具有理论意义，还具有明显的社会经济效益。
1数学模型与计算方法
1.1几何模型
结合本文研究目标，取圆柱直径D=10mm，计算区域为6D×3D的矩形区域，如图1所示。
上游尺寸1.5D，下游尺寸4.5D。
使用GAMBIT建模软件按照图1所示的计算域建立了二维的计算模型。
图1计算区域
1.2网格划分及边界条件设置
为提高模拟精度，计算区域采用分块网格划分与结构化网格划分相结合的技术。
计算区域共分两块，尺寸见图1所示。
在圆柱区域采用O型结构化网格(图2)，尾流区域采用四边形结构化网格分别划分（图3），使用GAMBIT对两块计算区域进行了网格划分，划分的结果是网格总数为42946个。
对计算区域进行边界条件定义，考虑到流入介质的为空气，同时流速较低，就把介质假定为不可压缩的流体。
进而把左侧的入口定义为速度入口即：Velocity-inlet，右侧的出口假定为充分发展的出流，即定义为：Outflow。
其余的边界保持默认的壁面边界条件，同时定义为绝热条件，即热流密度为0。
图2圆柱区域O型结构化网格图3整体网格划分情况
1.3计算方法
流动介质为空气，密度ρ=1.225kg/m3，动力粘度μ=1.79×10-5Pa∙s，并保持为常数。
计算雷诺数(Re<2000)均为小雷诺数。
属层流范围，故采用Laminar模型。
采用基于压力基的分离式求解器进行求解。
计算中采用具有二阶隐式时间格式的非定常流动进行计算。
压力项与速度项的耦合项计算采用SIMPLE算法实现，压力项离散采用具有二阶精度的格式离散．动量方程采用二阶迎风格式离散。
计算中压力、密度、体积力和动量项的欠松弛因子分别为0.3、1、1和0.7。
2数值模拟
选用25℃的空气为流经计算区域的流体，从0.03m/s开始逐渐增加入口初速度来对不同速度下的圆柱绕流的流场进行模拟
2.1结果与分析
2.1.1涡量云图
0.03m/s速度下的涡量云图0.1m/s速度下的涡量云图
0.2m/s速度下的涡量云图0.3m/s速度下的涡量云图
0.5m/s速度下的涡量云图1m/s速度下的涡量云图
图40.03m/s~1m/s下的涡量图
由上图可知在速度为0.03m/s时，整个计算域的涡量云图呈对称分布，在圆柱的后侧没有明显的漩涡存在，空气流贴着圆柱流动，在贴近圆柱的上下侧涡量较其他区域大。
速度
为0.1m/s时漩涡开始向圆柱的后侧推进，此时涡量较大的区域集中在圆柱的前半侧，在圆柱右侧的中后部区域涡量图出现明显的远离现象，贴近圆柱的地方涡量很低，而外扩展的话就又会变大，圆柱的后部区域出现比较明显的小漩涡。
在入口速度达到0.2m/s时圆柱后侧的漩涡就比较的明显了，漩涡分布在圆柱的后侧离圆柱较近的区域，上下对称分布。
入口速度为0.3m/s时圆柱后侧的漩涡更加的明显，并且有细微的扩大趋势。
当速度达到0.5m/s时圆柱后侧的漩涡范围明显的扩大，扩展到圆柱后侧很大区域，区域长度和圆柱直径相当，并且在圆柱后侧紧近圆柱的部分也出现较小的漩涡，但是漩涡的整体强度却没有明显的增大。
从涡量云图上看在速度达到1m/s时漩涡的范围有所减少，但是强度确明显的得到了增强，在圆柱的后侧有两个非常明显的漩涡存在，漩涡的影响范围涉及到了紧近圆柱后侧的区域。
再则是由于模拟区域的上下边界都定义为了壁面，从上面6幅涡量云图可以看见入口区域，贴近壁面的范围也出现了轻微的漩涡，并且在速度为0.5m/s时漩涡最明显。
2.1.2速度云图
0.03m/s初速下的速度云图0.1 m/s初速下的速度云图
0.2 m/s初速下的速度云图0.3 m/s初速下的速度云图
0.5 m/s初速下的速度云图 1 m/s初速下的速度云图
图50.03m/s~1m/s下的速度云图
从上图可以看到速度云图总体呈对称分布，在入口速度为0.03m/s时高速区域集中在圆柱的上下两侧，在圆柱的前后是速度的低速区，并且有两处速度很小的区域。
当速度达到0.1m/s时圆柱后侧的低速区域得到扩大，低速区域的范围呈现箭头状，越往外速度的值越来越大。
在入口速度为0.2m/s的条件下，可以从图上圆柱后也有明显的低速区域，但是速度明显大于0.1m/s时的速度。
同时可以看到圆柱后侧有三个点状的低速区，围绕着一个速度较高的椭圆区域。
从0.3m/s的云图可以看到圆柱后方有三个明显的低速区，在这三个低速区中后面的面积较大，而前面的两个低速区较小，并且三个低速区域有连在一起的趋势。
到了0.5m/s时我们可以清楚的看到圆柱后侧的低速区域连在了一起，整体呈现出狭长的v字形状，同时包裹着一个近椭圆的区域，在椭圆中速度从中间往外逐渐变小，可以看到有一块明显的黄色区
域。
同时由于入口速度的提高圆柱两侧的高速区域较前面有了很大的扩展，两侧呈狭长的矩形分布，并且在贴近计算域边界的壁面处也出现了明显的条状的低速区。
但是当速度达到1m/s 时圆柱上下两侧的高速区域宽度有所增加而长度却明显减少，同时圆柱后侧的低速区域也减少很多，三个低速区也明显的分离开来。
3网格自适应技术的应用
对初速度为0.5m/s 的情况应用FLUENT 的网格自适应技术对速度梯度大于1.0×10-6m/s 的地方进行了网格加密，网格前后效果对比如下图：
未加密的网格
自动加密后的网格
图6 网格效果对比图
上图仅仅截取了圆柱周围的部分网格图，对比两个网格可以清楚的看到在后图里在贴近圆柱的区域里网格明显的密于前图。
同时在圆柱的后部区域也有三个条状的加密区域。
加密前的速度云图
加密后的速度云图
对比加密前后的速度云图，可以发现圆柱后部上侧区域的低速区域有点不同，同时后图的圆柱后的中轴线上的速度较前图有所降低，更能反映实际的情况。
4结论
使用FLUENT 软件对0.03m/s~1m/s 间的入口速度下的定常流动的圆柱绕流进行了数值模拟的对比研究。
结果发现：
（1）在入口速度小于0.1m/s 时，圆柱后侧没有出现漩涡，在速度为0.1m/s 时圆柱后侧开始有不明显的漩涡出现。
当速度大于0.1m/s 后就会出现明显的漩涡，同时在0.5m/s 的条件下漩涡的范围最大，在1m/s 时漩涡强度大于0.5m/s 的情况，但范围却小于前者。
（2）使用FLUENT 的网格自适应技术对入口速度为0.5m/s 的情况依据速度梯度大小对网格进行了加密，结果发现虽然可以对高梯度的区域进行网格加密，但是再次计算的结果却没有达到预想的效果，不过总的来讲网格自适应技术也加密了网格增进了模拟的精度。
（3）由于仅仅对速度小于1m/s 的情况进行了对比研究，对高速度高雷诺数的情况未有涉及，结果具有局限性。
参考文献：
[1]夏雪渝，等. 工程分离流动力学[M]. 北京: 北京航空航天大学出版社，1991.
[2]孟元元. 圆柱绕流的数值模拟研究[D].甘肃农业大学，2010.
[3]张立. 小雷诺数下圆柱绕流的数值模拟[J]. 力学季刊,2010,04:543-547.
[4]杨纪伟，付晓丽. 圆柱绕流研究进展[J]. 中国水运(下半月)，2008，05:156-158.
[5]张立. 小雷诺数下圆柱绕流的涡态演化[J]. 机械科学与技术,2012,04:679-684.
[6]李国亚. 有限水深横流中近壁水平圆柱绕流的实验研究[D].武汉大学,2004.
[7]段志强. 低雷诺数下尾部隔板影响圆柱绕流的数值研究[D].重庆大学,2012.
[8]何鸿涛. 圆柱绕流及其控制的数值模拟研究[D].北京交通大学,2009.。
