采暖热负荷计算方法
北京地区年采暖供热负荷的快速计算
北京地区年采暖供热负荷的快速计算采暖供热负荷计算是保证北京地区供热系统正常运行的重要环节。
准确计算供热负荷对于合理规划供热设备容量和节约能源具有重要意义。
本文将介绍北京地区年采暖供热负荷的快速计算方法。
一、背景北京地区冬季寒冷，供热是确保居民温暖的重要措施。
为了保证供热系统高效运行，需要根据北京地区的气象条件和建筑特点合理计算年采暖供热负荷。
二、计算方法1. 数据准备在进行供热负荷的计算前，需要准备以下数据：- 建筑面积：统计需要供热的建筑总面积。
- 温度要求：确定室内温度要求，常见要求为摄氏18度至24度。
- 建筑属性：根据建筑类型和结构，调整系数可以得出建筑的传热系数。
- 地理位置：确定所处地区的气象条件，包括气温和相对湿度。
2. 建筑传热负荷计算根据建筑属性和气象条件，可以采用常用的传热负荷计算方法，如美国ASHRAE（American Society of Heating, Refrigerating and Air-Conditioning Engineers）标准。
传热负荷计算包括以下几个方面：- 外墙传热负荷计算：根据外墙的面积、材料热传导系数和温度差计算外墙传热负荷。
- 屋面传热负荷计算：根据屋面的面积、材料热传导系数和温度差计算屋面传热负荷。
- 地面传热负荷计算：根据地面的面积、材料热传导系数和温度差计算地面传热负荷。
- 窗户传热负荷计算：根据窗户的面积、玻璃热传导系数和温度差计算窗户传热负荷。
- 透明部位传热负荷计算：包括玻璃门、幕墙等透明部位的传热负荷计算。
- 设备传热负荷计算：包括供热设备、照明设备等传热负荷计算。
3. 室内传热负荷计算室内传热负荷计算主要是根据人体代谢产热、室内设备热负荷和室内空气的温度和湿度计算。
室内传热负荷计算包括以下几个方面：- 人体代谢产热计算：根据人口数量和人体代谢产热系数计算人体代谢产热。
- 室内设备传热负荷计算：根据室内设备数量和设备的热功率计算设备传热负荷。
关于采暖热负荷的计算的理论公式
关于采暖热负荷的计算的理论公式采暖热负荷计算是确定供热设备规格和选择适当供热设备的重要依据。
热负荷计算是根据建筑物本身的热损失和热收益来确定所需的供热能量。
下面将介绍几种常见的采暖热负荷计算方法及其理论公式。
1.等效温差法：等效温差法是一种常用的热负荷计算方法。
它根据建筑物的热阻、热容和室外与室内的温度差来确定热负荷。
其计算公式如下：Q=U×A×θ其中，Q为建筑物的热负荷，U为建筑物的导热系数，A为建筑物的外墙面积，θ为室外与室内的温度差。
2.动态法：动态法是一种通过模拟建筑物在一天内的能量平衡来计算热负荷的方法。
它需要建立建筑物模型，并基于辐射热传递、传导热传递和对流热传递等因素进行计算。
其计算公式较复杂，通常借助计算机软件进行模拟计算。
3.TZ法：TZ法（Treat Zone method）是一种将建筑物分为多个热力学区域进行热负荷计算的方法。
每个区域内的热传递是根据建筑材料、室内外温度差和室内外表面积等因素进行计算的。
该方法的计算公式如下：Q=∑(U×A×θ)其中，Q为建筑物的热负荷，U为各区域的导热系数，A为各区域的面积，θ为各区域的温度差。
通过对所有区域的贡献求和，即可得到整个建筑物的热负荷。
4.百分比法：百分比法是一种通过统计建筑物内热源、室内人员、室内灯具等各个热负荷项的相对贡献比例来计算总热负荷的方法。
它适用于不需要详细考虑建筑物结构和传热方式的情况。
计算公式如下：Q=Σ(HP×CP×NF×FF)其中，Q为建筑物的热负荷，HP为各项热负荷的设计功率，CP为各项热负荷的修正系数，NF为非稳态修正系数，FF为非均匀修正系数。
需要注意的是，以上方法和公式仅提供了一种计算热负荷的途径，实际应用中还需要根据具体情况进行修正和调整。
比如，考虑到建筑物的局部热桥、日照因素、隔声阻抗等特殊条件。
因此，在进行热负荷计算时，建议结合相关行业标准和实际情况进行综合评估和修正。
采暖负荷计算
采暖负荷计算只设采暖系统的民用建筑物，其采暖负荷可按下列两种方法进行估算，注以下计计算方法要求建筑物均按照国家节能建筑设计标准设计，建筑围护结构采取了一定的节能措施，达到了节能建筑的最低节能要求，对于未按节能标准设计的建筑应根据具体情况进行修正。
1.1、单位面积热指标法当我们只知道建筑物总面积时，其采暖热负荷可参考下列数值进行估算：Q=q×FQ：建筑物采暖负荷（w）；q：单位面积热指标（w/m3），查表1，对于窗墙比比较大的建筑物应参考注释“窗墙比公式法”进行修正；F：建筑面积（m2）；表1：单位面积热指标注释：1) 总建筑面积大、外围护结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标；2）当我们已知外墙面积、窗墙比及建筑面积时，对窗墙比比较大的建筑物，单位面积热指标应按下式进行修正：)()7.17(w n t t FW q -+∂=q ：建筑物采暖面积指标（w/m 2）；∂：外窗面积与外墙面积（包括窗）之比；W ：外墙总面积（包括窗）（m 2）； F ：总建筑面积（m 2）； tn ：室内采暖设计温度（℃）；(1) 设计集中采暖时，冬季室内采暖设计温度，应根据建筑物的用途，按下列规定采用： a 民用建筑的主要房间，散热器对流采暖宜采用16-20℃，地板辐射采暖宜采用14-18℃，空气调节宜采用18-22℃(风机盘管)；b 生产厂房的工作地点：轻作业设计温度不应低于15℃；中作业设计温度不应低于12℃；重作业设计温度不应低于10℃，作业种类的划分应按国家现行《工业企业设计卫生标准》执行，当每名工人占用较大面积（50~100m 2）时，轻作业可低至10℃，中作业可低至7℃，重作业可低至5℃；c 辅助建筑物及辅助用房，不应低于下列数值：浴室25℃；更衣室23℃；托儿所、医务室、儿院20℃；办公用室16~18℃；食堂14℃；厕所12℃；车库5℃；d 工艺或使用有特殊要求时应按相关专业标准、规范执行；e 对于冬季空气调节室内计算参数，应符合室内计算温度为18~22℃。
采暖设计热负荷指标q计算公式
采暖设计热负荷指标q计算公式公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]采暖设计热负荷指标q计算一、比较准确的计算方法，公式如下：(1) q=Q/A分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2）。
式中Q，AQ=Q1+Q21）围护结构的耗热量，包括基本耗热量和附加耗热量，且基本耗热量计算公式为 Q1=A×F×K×(tn-twn) （2) 式中Q1、F、K、a、tn、twn分别表示围护结构的基本耗热量（W）、维护结构的面积（m2）、传热系数[W/(m2·K)]、温差修正系数（采暖通风与空气调节设计规范，表）是根据围护结构与室外空气接触的状况对室内外温差采取的修正系数、冬季室内计算温度（℃）、采暖室外温度（℃）。
围护结构附加耗热量Q1，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定。
根据采暖通风与空气调节设计规范中规定进行修正。
2）加热由门窗缝隙渗入室内的冷空气的耗热量，计算公式为：Q2=×cp×ρwn×L×(tn-twn) （3）式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、tn和twn与上同、Cp表示空气的定压比热容[kJ/(kg·K)] ,温度为250K时,空气的定压比热容cp=(kg·K),300K时,空气的定压比热容cp=(kg·K),冬天可按250K时的值算。
ρwn表示采暖室外计算温度下的空气密度（kg/m3）、L表示渗透空气量（m3/h)、其计算公式如下：×l×m×b （4) L=L式中L0表示在基准高度（10m）风压的单独作用下，通过每米门缝进入室内的空气量[m3/(m·h)] 、l表示门窗缝隙的计算长度（m）、m表示冷风渗透压差综合修正系数（采暖通风与空气调节设计规范，附录D），b表示门窗缝渗风指数，b=～。
采暖热负荷的计算的理论公式
采暖热负荷的计算的理论公式传统方法采用建筑物的整体热平衡原理，将建筑物划分为不同的传热面，计算各个传热面的传热损失，再将其累加得到总的热负荷。
该方法计算简单，但对建筑物内部不同区域的热负荷分布不够精细。
节能法则是通过提高建筑物的节能标准和计算方法，以准确估计建筑物的热负荷。
以下是传统方法和节能法的计算公式和方法。
传统方法的计算公式1.室内传热负荷（Qh）的计算：Qh = (Qh1 + Qh2 + ... + Qhn) + QB其中，Qh1 ~ Qhn 分别代表建筑物各面的传热负荷，QB 为补偿比例。
2. 墙体传热负荷（Qhw）的计算：Qhw = A × Uw × ∆tw其中，A 为墙体面积，Uw 为墙体的传热系数，∆tw 为室内外温度差。
3. 屋顶传热负荷（Qhr）的计算：Qhr = A × Ur × ∆tr其中，A 为屋顶面积，Ur 为屋顶的传热系数，∆tr 为室内外温度差。
4. 地板传热负荷（Qhf）的计算：Qhf = A × Uf × ∆tf其中，A 为地板面积，Uf 为地板的传热系数，∆tf 为室内外温度差。
5. 窗户传热负荷（Qhw）的计算：Qhw = A × Uw × ∆tw × (1 - Lr)其中，A 为窗户面积，Uw 为窗户的传热系数，∆tw 为室内外温度差，Lr 为窗户的阳光热辐射透射率。
节能法的计算公式1.室内传热负荷（Qh）的计算：Qh=Q¤K×A×∆θ其中，Q为设计取暖能耗，K为节能系数，A为建筑物的朝向系数，∆θ为设计室内外两种状态的温差。
2.传热损失系数（Q'L）的计算：Q'L=Qh/A其中，A为传热面积。
3.建筑物比例系数（R）的计算：R=Q'S/Q'L其中，Q'S为节能设计取暖能耗。
4.重要参数的计算：a.运动风量（Qy）Qy=(Qh+Qt+Qv)×CVR×Cf其中，Qh是室内传热负荷，Qt是室内气流发热，Qv是室内人员发热，CVR是风量调节系数，Cf是风流系数。

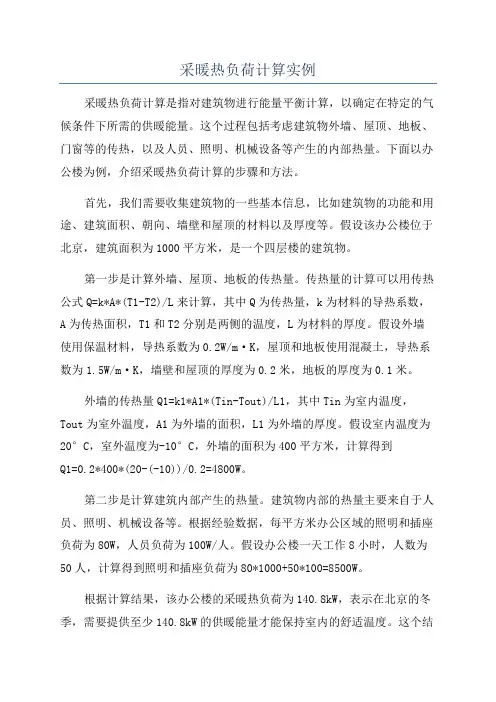

采暖热负荷计算实例
采暖热负荷计算实例采暖热负荷计算是指对建筑物进行能量平衡计算，以确定在特定的气候条件下所需的供暖能量。
这个过程包括考虑建筑物外墙、屋顶、地板、门窗等的传热，以及人员、照明、机械设备等产生的内部热量。
下面以办公楼为例，介绍采暖热负荷计算的步骤和方法。
首先，我们需要收集建筑物的一些基本信息，比如建筑物的功能和用途、建筑面积、朝向、墙壁和屋顶的材料以及厚度等。
假设该办公楼位于北京，建筑面积为1000平方米，是一个四层楼的建筑物。
第一步是计算外墙、屋顶、地板的传热量。
传热量的计算可以用传热公式Q=k*A*(T1-T2)/L来计算，其中Q为传热量，k为材料的导热系数，A为传热面积，T1和T2分别是两侧的温度，L为材料的厚度。
假设外墙使用保温材料，导热系数为0.2W/m·K，屋顶和地板使用混凝土，导热系数为1.5W/m·K，墙壁和屋顶的厚度为0.2米，地板的厚度为0.1米。
外墙的传热量Q1=k1*A1*(Tin-Tout)/L1，其中Tin为室内温度，Tout为室外温度，A1为外墙的面积，L1为外墙的厚度。
假设室内温度为20°C，室外温度为-10°C，外墙的面积为400平方米，计算得到Q1=0.2*400*(20-(-10))/0.2=4800W。
第二步是计算建筑内部产生的热量。
建筑物内部的热量主要来自于人员、照明、机械设备等。
根据经验数据，每平方米办公区域的照明和插座负荷为80W，人员负荷为100W/人。
假设办公楼一天工作8小时，人数为50人，计算得到照明和插座负荷为80*1000+50*100=8500W。
根据计算结果，该办公楼的采暖热负荷为140.8kW，表示在北京的冬季，需要提供至少140.8kW的供暖能量才能保持室内的舒适温度。
这个结果可以用来选择合适的采暖设备和设计供暖系统，以确保建筑物的供暖需求得到满足。
采暖热负荷计算方法
热负荷计算方法发布时间：2016-02-24城市集中供热系统的用户在单位时间内所需的热量。
它是制订城市供热规划和设计供热系统的重要依据，也是对供热系统设计进行技术经济分析的重要原始资料。
集中供热系统的热负荷主要有采暖、通风、热水供应和生产工艺等热负荷。
其中采暖和通风用热是季节性热负荷，而热水供应和生产工艺用热则多是常年性热负荷。
季节性热负荷随气候条件而变化,在一年中变化很大,但在一天内波动较小。
常年性热负荷受气候条件影响较小，在一年中变化不大，但在一天内波动大，特别是对非全天需热的用户。
采暖热负荷在冬季某一室外温度下，为达到要求的室内温度，供热系统在单位时间内向建筑物供给的热量。
采暖设计热负荷是指当室外温度为采暖室外计算温度时，为了达到上述所要求的室内温度，供热系统在单位时间内向建筑物供给的热量。
在制订城市或区域供热规划或设计其供热系统时，往往缺乏确切的原始资料，一般只能用热指标法估算,即用单位建筑面积的热指标乘以建筑面积，得出采暖的设计热负荷Q（瓦）。
用公式表示为：Q=qfFq仁-单位建筑面积热指标（W/叶）；F--建筑面积⑴）如已知房屋体积，也可采用每立方米建筑体积在室内外温差为1°C时的热指标qv【W/（m3・°C）】Q=qvV（tn-tw）V--建筑体积（m3）;tn--室内计算温度（°C）;tw--采暖室外计算温度（°C）。
采暖热指标qv和qf的大小与建筑物围护结构的传热系数、外围体积、密闭性或通风条件、建筑物的类型和外形以及墙窗面积比等许多因素有关，通常是依据实际工程统计分析而得，设计时可参考有关部门提供的资料，结合具体情况选用。
一、维护结构的耗热量1•维护结构的基本耗热量Qj--j部分围护结构的基本耗热量，W；Aj--j部分围护结构的表面积，m2；Kj--j部分围护结构的传热系数，W/（m2*。
）；tR--冬季室内计算温度，°C;tow--采暖室外计算温度,C;a--围护结构的温差修正系数2•维护结构附加耗热量（1）朝向修正率不同朝向的围护结构,收到的太阳辐射热量是不同的；同时,不同的朝向,风的速度和频率也不同。
(完整word版)采暖建筑单位平米的热量计算(word文档良心出品)
采暖建筑单位平米的热量、流量计算1. 采暖设计最大负荷Q max1.1 计算公式：Q max =q×A×10-3式中：Q max — 采暖设计最大热负荷 kW ； q — 采暖热指标 W/ ㎡；A — 采暖建筑面积 ㎡；1.2 例如：计算A=1㎡，q=45W/㎡最大负荷Q max =1㎡×45W/㎡=45W2. 不同室外计算温度下的计算采暖热负荷Q sj2.1计算公式：）（）（wj n w n sj t t t t Q Q --=m ax式中： Q sj — 采暖实际热负荷 kW ； Q max — 采暖设计最大热负荷 kW ；t n — 室内设计温度 ℃； （取18℃） t w — 采暖期室外平均温度 ℃； （取－0.2℃） t wj — 采暖期室外计算温度 ℃。
（取－8℃） 2.2 根据上述公式计算实际热负荷Q sj（1）－7℃：[][]W t t t t Q Q wj n wp n sj 27.4381871845max=----⨯=--=）（）（）（）（ （2）－6℃：[][]W t t t t Q Q wj n wp n sj 53.4181861845max=----⨯=--=）（）（）（）（ （3）－5℃：[][]W t t t t Q Q wj n wp n sj 8.3981851845max=----⨯=--=）（）（）（）（ （4）－4℃：[][]W t t t t Q Q wj n wp n sj 1.3881841845max=----⨯=--=）（）（）（）（ （5）－3℃：[][]W t t t t Q Q wj n wp n sj 35.3681831845max=----⨯=--=）（）（）（）（ （6）－2℃：[][]W t t t t Q Q wj n wp n sj 62.3481821845max=----⨯=--=）（）（）（）（（7）－1℃：[][]WttttQQwjnwpnsj88.3281811845max=----⨯=--=）（）（）（）（（8）0 ℃：[][]WttttQQwjnwpnsp15.318181845max=----⨯=--=）（）（）（）（（9）1 ℃：[][]WttttQQwjnwpnsj42.2981811845max=---⨯=--=）（）（）（（10）2℃：[][]WttttQQwjnwpnsj69.2781821845max=---⨯=--=）（）（）（（11）3℃：[][]WttttQQwjnwpnsj96.2581831845max=---⨯=--=）（）（）（（12）4℃：[][]WttttQQwjnwpnsj23.2481841845max=---⨯=--=）（）（）（（13）5℃：[][]WttttQQwjnwpnsj5.2281851845max=---⨯=--=）（）（）（3. 将计算负荷Q和计算流量汇总列表如下采暖季120天供热量Q统计表1.（45W/㎡）采暖季120天供热量Q统计表2.（40W/㎡）热量单位换算：1W＝3.6kJ/h 1 kJ/h＝0.2778W1MW＝3.6GJ/h 1 GJ/h＝106 kJ/h。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热负荷计算方法
发布时间：2016-02-24
城市集中供热系统的用户在单位时间内所需的热量。
它是制订城市供热规划和设计供热系统的重要依据，也是对供热系统设计进行技术经济分析的重要原始资料。
集中供热系统的热负荷主要有采暖、通风、热水供应和生产工艺等热负荷。
其中采暖和通风用热是季节性热负荷，而热水供应和生产工艺用热则多是常年性热负荷。
季节性热负荷随气候条件而变化,在一年中变化很大,但在一天内波动较小。
常年性热负荷受气候条件影响较小，在一年中变化不大，但在一天内波动大，特别是对非全天需热的用户。
采暖热负荷
在冬季某一室外温度下，为达到要求的室内温度，供热系统在单位时间内向建筑物供给的热量。
采暖设计热负荷是指当室外温度为采暖室外计算温度时，为了达到上述所要求的室内温度，供热系统在单位时间内向建筑物供给的热量。
在制订城市或区域供热规划或设计其供热系统时，往往缺乏确切的原始资料,一般只能用热指标法估算,即用单位建筑面积的热指标乘以建筑面积，得出采暖的设计热负荷Q(瓦)。
用公式表示为：
Q=qfF
qf--单位建筑面积热指标(W/㎡)；
F--建筑面积(㎡)
如已知房屋体积，也可采用每立方米建筑体积在室内外温差为1°C时的热指标qv 【W/(m3·°C)】
Q=qvV(tn-tw)
V--建筑体积(m3);
tn--室内计算温度（°C）；
tw--采暖室外计算温度（°C）。
采暖热指标qv和qf的大小与建筑物围护结构的传热系数、外围体积、密闭性或通风条件、建筑物的类型和外形以及墙窗面积比等许多因素有关，通常是依据实际工程统计分析而得，设计时可参考有关部门提供的资料，结合具体情况选用。
一、维护结构的耗热量
1.维护结构的基本耗热量
Qj--j部分围护结构的基本耗热量，W；
Aj--j部分围护结构的表面积，m2；
Kj--j部分围护结构的传热系数，W/（m2*℃）；
tR--冬季室内计算温度，℃；
tow-- 采暖室外计算温度，℃；
α--围护结构的温差修正系数
2.维护结构附加耗热量
（1）朝向修正率
不同朝向的围护结构，收到的太阳辐射热量是不同的；同时，不同的朝向，风的速度和频率也不同。
因此对不同的垂直外围护结构进行修正。
修正率为：
北、东北、西北：0~10%
东、西：-5%
东南、西南-10%~-15%
南-15%~-30%
选用修正率时应考虑当地冬季日照率及辐射强度的大小。
冬季日照率小于35%的低区，东南、西南、南向的修正率宜采用-10%~0，其他朝向可不修正。
（2）风力附加率
在不蔽风的高地、河边、海岸、旷野上的建筑物以及城镇、厂区内特别高的建筑，垂直的外护结构热负荷附加5%~10%。
（3）外门附加率
为加热开启外门时侵入的冷空气，对于短时间开启无热风幕的外门，可以用外门的基本耗热量乘上相应的附加率。
阳台门不应该考虑外门附加率。
（4) 高度附加率
由于室内温度梯度的影响，往往使房间上部的传热量加大。
因此当民用建筑物和工业企业辅助建筑物的房间净高超过4m时，每增加1m，附加率为2%，但最大附加率不超过15%。
二、门窗缝隙渗入冷空气的耗热量
Qi=0.278LρaoCp(tR-toh)
Qi--为加热门窗缝隙渗入的冷空气耗热量，W；
L--渗透冷空气量，m3/h；
ρao--采暖室外计算温度下空气密度，Kg/m3；
Cp--空气定压比热，Cp=1KJ/（Kg*℃）；
toh--采暖室外计算温度，℃。
通风热负荷
在某些民用建筑以及工厂车间中，经常排出污浊的空气，并引进室外新鲜空气。
在采暖季节，为了加热新鲜空气而消耗的热量，称为通风热负荷。
一般住宅只有排气通风，不采用有组织的进气通风，它的通风用热量包括在采暖热指标中，不另计算通风热负荷。
通风热负荷可采用换气次数或通风热指标法估算。
热水供应热负荷
日常生活用热水的用热量。
一般根据用水人数、水温及用水定额估算。
生产工艺热负荷
主要用于生产过程的加热、烘干、蒸煮、清洗等工艺,或用于拖动机械的动力设备(如汽锤、汽泵等)。
由于用热设备和用热方式繁多,生产工艺热负荷一般按实测数据，或用单位产量的耗热概算指标估算。
如无实测资料，可参考工厂以往的燃料耗量、锅炉效率等因素估算热负荷。
在确定供热系统的热负荷时，除综合上述各种用户的热负荷外，还应加上热网的热损失。
由于用户一般并非同时满负荷、连续用热，因此，还需确定系统的平均热负荷值、最大热负荷值、设备的同时使用系数等，以便选择热源和设计供热系统。
计算公式
当内能、动能、势能的变化量可以忽略且无轴功时，输入系统的热量与离开系统的热量应平衡，由此可得出传热设备的热量平衡方程式为:Q1+Q2+Q3=Q4+Q5+Q6 式中Q1—物料带入设备的热量，kJ；Q2—加热剂或冷却剂传给设备及所处理物料的热量，kJ；Q3—过程的热效应，kJ；Q4—物料带出设备的热量，kJ；Q5—加热或冷却设备所消耗的热量或冷量，kJ；Q6—设备向环境散失的热量，kJ。
在上式时，应注意除Q1和Q4外，其它Q值都有正负两种情况。
例如，当反应放热时，Q3取“+”号；反之，当反应吸热时，Q3取“?”号，这与热力学中的规定正好相反。
由式(5-1)可求出Q2，即设备的热负荷。
若Q2为正值，表明需要向设备及所处理的物料提供热量，即需要加热；反之，则表明需要从设备及所处理的物料移走热量，即需要冷却。
此外，对于间歇操作，由于不同时间段内的操作情况可能不同，因此，应按不同的时间段分别计算Q2的值，并取其最大值作为设备热负荷的设计依据。
为求出Q2，必须求出式中其它各项热量的值。
