计算机组装实习报告(15篇)计算机组装实习报告1一、实验任务：通过学习本次实验了解系统备份的重要性，掌握使用ghost软件实现系统数据备份和还原的方法。
二、实验内容：练习使用ghost软件实现系统备份和还原以及硬盘的复制。
三、实验要点：通过学习了解系统数据的重要性，熟练掌握利用软件对系统进行备份、还原及备份。
四、知识准备：1、系统的备份和还原2、了解ghost软件的概述3、了解什么情况下应该备份和还原系统。
4、掌握ghost的各种界面。
5、了解硬盘保护卡的使用五、操作步骤：1、分区数据的备份、还原和复制：a、分区镜像文件的制作b、利用镜像文件还原数据c两个分区之间的复制。
2、整个硬盘数据的备份和还原:a、将整个硬盘做成镜像文件。
b、用镜像文件还原硬盘c两个硬盘之间的复制3、用命令行自动完成备份和还原4、ghost浏览器ghostexplorer的使用：a、双击“ghostexp.exe”文件，启动ghost浏览器b、单击“打开”按钮打开需要操作的镜像文件c、打开镜像文件后，选中需要的文件，右击弹出的快捷菜单选择“提取”命令，在弹出的“浏览文件夹”对话框中选择保存文件的路径，单击“确定”按钮。
六、实验结论通过本次实验了解系统备份的方法和技巧，掌握了ghost软件的系统备份和还原的方法。
计算机组装实习报告2实习内容：计算机组装与维修实习目的：通过实习，认识计算机的硬件和组装方法，了解计算机的整个组装过程和注意事项。
实习项目：计算机组装与维修实习时间：6年5月实习地点：玉溪信龙电脑有限公司实习内容：一、认识主要部件:1、CPU是英语“CentralProcessingUnit/中央处理器”的缩写，CPU一般由逻辑运算单元、控制单元和存储单元组成。
在逻辑运算和控制单元中包括一些寄存器，这些寄存器用于CPU在处理数据过程中数据的暂时保存。
CPU(核心部件)主要功能：运算器，控制器。
cup就是通过这些引脚和计算机其他部件进行通信，传递数据，指令。
组装实习报告范文8篇
组装实习报告范文8篇组装实习报告篇1（2624字）一、实习实训目的:计算机本学期所开设的课程《计算机组装与维护》是该专业的专业必修课。
在计划中以基本技能训练为主，以计算机硬件学习为突破口，主要内容是：计算机主板及硬件的识别与运用、计算机组装与主板常见故障的检查和排除、CMOS参数的设置、硬盘的分区与格式化、操作系统的安装及设备驱动程序安装、微机的维护与优化，使学生具备基本组装和维修能力。
通过本实训课充分落实理论与实际相结合的能力，提高实战能力。
在实训课中把微机硬件的认识与组装、工艺要求、CMOS参数的设置、硬盘的分区与格式化、操作系统的安装及设备驱动程序安装与微机的维护与优化全部结合在一起，按步骤穿插实施，提高学生学习兴趣、增强记忆，有效地达到训练目的。
二、实习实训内容：实训1：微机硬件的认识与组装实训2：CMOS参数的设置实训3：计算机系统安装实训4：微机的维护与优化三、实训要求:1、认真完成每次实训，仔细记录实训过程。
2、总结实训中的问题以及解决问题的方法。
3、写出自己的心得体会。
4、认真完成实训报告。
5、学生在教师的指导下，应积极主动地完成实训所规定的全部任务。
6、应严格按照进度进行设计，不得无故拖延。
7、要遵守学院的作息时间，严格遵守设计纪律，原则上不得请假，因特殊原因必须请假者，一律由系领导批准。
8、按规定时间完成个人需要撰写的实训成果内容。
9、抄袭他人成果内容、不按要求或未完成全部内容、无故旷课四次及以上、缺勤时间达三分之一及以上者实训成绩定为不及格。
实训1 微机硬件的认识与组装一：硬件的认识1.cpu(核心部件)1主要有运算器和控制器组成。
2主要参数：主频，外频，和倍频；主频并不是其运算的速度，而是表示在cpu内数字脉冲信号振荡的频率，外频是系统总线的工作频率，而倍频是cpu的主频与外频之间的倍数，也就是降低cpu主频的倍数。
有一固定的公式：cpu的主频=外频×倍频系数。
装机实验报告总结
一、实验目的本次装机实验的主要目的是通过实际操作，了解计算机硬件的组装过程，掌握各硬件部件的安装方法和注意事项，提高动手实践能力，为以后独立组装计算机打下基础。
二、实验内容1. 准备工作（1）备齐所需硬件：CPU、主板、内存、硬盘、电源、机箱、显卡、散热器等。
（2）准备工具：螺丝刀、主板安装支架、硬盘固定螺丝等。
（3）准备辅助材料：防静电手环、导线、跳线等。
2. 组装步骤（1）组装机箱：将机箱底板放置在桌面上，按照说明书将主板安装支架固定在机箱内，将主板放置在支架上，用螺丝固定。
（2）安装CPU：将CPU插槽清理干净，将CPU对准插槽，轻轻按下，确保CPU与插槽接触良好。
（3）安装散热器：将散热器安装支架固定在CPU插槽上，将散热器风扇安装到支架上，连接好风扇电源线。
（4）安装内存：将内存插槽清理干净，将内存条对准插槽，轻轻按下，确保内存条与插槽接触良好。
（5）安装硬盘：将硬盘固定在机箱内的硬盘架上，连接好硬盘数据线和电源线。
（6）安装显卡：将显卡插槽清理干净，将显卡对准插槽，轻轻按下，确保显卡与插槽接触良好。
（7）安装电源：将电源固定在机箱内，连接好主板电源线、CPU散热器电源线、硬盘电源线等。
（8）连接线缆：连接好机箱前面板、后置面板、USB、音频等线缆。
（9）检查连接：检查所有连接是否牢固，确保无误。
三、实验过程1. 组装机箱：按照说明书，将主板安装支架固定在机箱内，将主板放置在支架上，用螺丝固定。
2. 安装CPU：将CPU插槽清理干净，将CPU对准插槽，轻轻按下，确保CPU与插槽接触良好。
3. 安装散热器：将散热器安装支架固定在CPU插槽上，将散热器风扇安装到支架上，连接好风扇电源线。
4. 安装内存：将内存插槽清理干净，将内存条对准插槽，轻轻按下，确保内存条与插槽接触良好。
5. 安装硬盘：将硬盘固定在机箱内的硬盘架上，连接好硬盘数据线和电源线。
6. 安装显卡：将显卡插槽清理干净，将显卡对准插槽，轻轻按下，确保显卡与插槽接触良好。
硬件系统安装实验报告(3篇)
第1篇一、实验目的1. 熟悉计算机硬件系统的基本组成和功能。
2. 掌握计算机硬件系统的安装方法和步骤。
3. 提高动手能力和实际操作技能。
二、实验器材1. 主机箱：1台2. 电源：1台3. CPU：1个4. 内存条：2根5. 硬盘：1块6. 显卡：1块7. 光驱：1个8. 机箱风扇：1个9. 跳线：1套10. 扩展槽挡板：1套11. 计算机操作系统安装盘：1张三、实验步骤1. 准备工作（1）检查实验器材是否齐全，确保各部件完好。
（2）了解各部件的功能和规格，为安装做好准备。
2. 主机箱内部清洁（1）打开主机箱，用毛刷或压缩空气清除内部的灰尘。
（2）检查机箱内部的固定螺丝是否松动，如有松动则重新固定。
3. 安装电源（1）将电源插入主机箱背板上的电源接口。
（2）将电源的4个固定螺丝拧紧，确保电源固定牢固。
4. 安装CPU（1）打开CPU插槽的固定卡扣，将CPU插入插槽。
（2）将CPU插槽的固定卡扣卡回原位，确保CPU固定牢固。
5. 安装散热器（1）将散热器安装支架固定在CPU插槽附近的主板孔位上。
（2）将散热器安装支架的螺丝拧紧，确保散热器固定牢固。
6. 安装内存条（1）将内存条插槽的固定卡扣打开，将内存条插入插槽。
（2）将内存条插槽的固定卡扣卡回原位，确保内存条固定牢固。
7. 安装硬盘（1）将硬盘插入硬盘托架，并用螺丝固定。
（2）将硬盘托架插入主机箱的硬盘槽位，并用螺丝固定。
8. 安装显卡（1）将显卡插入主机箱背板上的PCI-E插槽。
（2）将显卡固定在机箱内部，确保显卡固定牢固。
9. 安装光驱（1）将光驱插入主机箱背板上的光驱接口。
（2）将光驱固定在机箱内部，确保光驱固定牢固。
10. 连接跳线（1）根据主板说明书，连接各部件的跳线。
（2）确保跳线连接正确，避免因跳线错误导致系统无法启动。
11. 连接电源线（1）将电源线连接到各部件的电源接口。
（2）确保电源线连接正确，避免因电源线连接错误导致系统无法启动。
装机实验报告实验原路

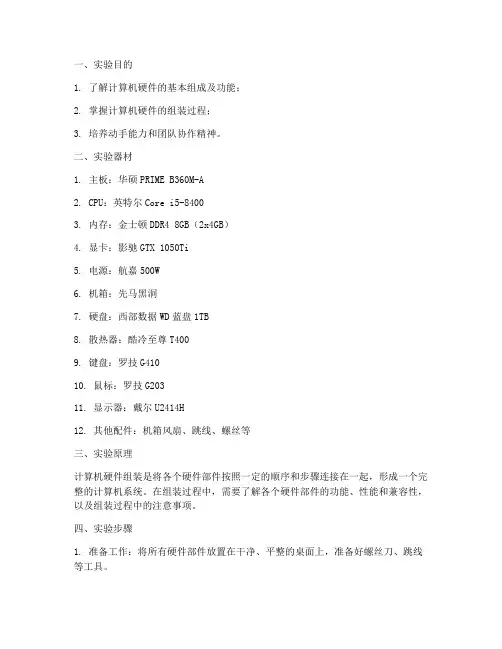

一、实验目的1. 了解计算机硬件的基本组成及功能；2. 掌握计算机硬件的组装过程；3. 培养动手能力和团队协作精神。
二、实验器材1. 主板：华硕PRIME B360M-A2. CPU：英特尔Core i5-84003. 内存：金士顿DDR4 8GB（2x4GB）4. 显卡：影驰GTX 1050Ti5. 电源：航嘉500W6. 机箱：先马黑洞7. 硬盘：西部数据WD蓝盘1TB8. 散热器：酷冷至尊T4009. 键盘：罗技G41010. 鼠标：罗技G20311. 显示器：戴尔U2414H12. 其他配件：机箱风扇、跳线、螺丝等三、实验原理计算机硬件组装是将各个硬件部件按照一定的顺序和步骤连接在一起，形成一个完整的计算机系统。
在组装过程中，需要了解各个硬件部件的功能、性能和兼容性，以及组装过程中的注意事项。
四、实验步骤1. 准备工作：将所有硬件部件放置在干净、平整的桌面上，准备好螺丝刀、跳线等工具。
2. 组装主板：将主板放置在机箱内部，固定好主板支架，连接好主板上的各个接口。
3. 安装CPU：将CPU插槽清理干净，将CPU对准插槽，轻轻按下直至卡扣弹出，固定好CPU。
4. 安装散热器：将散热器风扇插入CPU风扇插槽，固定好散热器支架，涂抹适量散热膏。
5. 安装内存：将内存插槽清理干净，将内存条对准插槽，轻轻按下直至卡扣弹出，固定好内存。
6. 安装显卡：将显卡插槽清理干净，将显卡对准插槽，轻轻按下直至卡扣弹出，固定好显卡。
7. 安装硬盘：将硬盘插槽清理干净，将硬盘插入插槽，固定好硬盘。
8. 连接电源：将电源线连接到主板的24pin主板电源接口，将电源线连接到CPU风扇、显卡、硬盘等硬件部件。
9. 连接机箱风扇：将机箱风扇的电源线连接到电源，将风扇安装到机箱内部。
10. 连接跳线：根据需要连接跳线，例如重启按钮、硬盘指示灯等。
11. 组装机箱：将机箱内部各部件安装到位，固定好机箱。
12. 连接显示器、键盘、鼠标：将显示器、键盘、鼠标连接到主板上相应的接口。
计算机组装报告(必备6篇)
计算机组装报告第1篇实习主题计算机实习实习目的通过理论联系实际，巩固所学的知识，提高处理实际问题的能力，了解设计专题的主要内容，实习时间20xx年X月X日----X月X日实习任务对计算机在人事管理方面的应用进行归纳总结,并查阅资料为毕业设计作准备.实习地点:参与人员:实习内容计算机在人事管理中的应用实习报告正文计算机组装报告第2篇一、实习目的1、练习和巩固识别计算机部件的方法，并能在一定的条件下判断计算机部件的好坏与优劣。
2、练习和巩固多媒体计算机硬件安装基本方法与步骤，锻炼学生的动手能力，使学生不仅仅能组装计算机，更能合理应用更优的方式组装计算机。
3、练习和巩固计算机软件的安装方法与步骤，使得学生掌握在实际工作中安装多媒体计算机软件的方法与步骤。
4、掌握和巩固多媒体计算机故障处理。
能在遇到的各种硬件、软件的故障处理中，自己动手和动脑、并在老师的指导下，掌握基本的处理方法，积累一定的经验。
5、识别计算机的各个部件，能自己动手组装一台计算机；并且能根据所学课本知识对计算机硬件进行及时安全维护。
二、实习地点三、实习时间四、实习成员王娇、左佳、张艳五、实习过程20xx-6-15星期五上午星期五早上到达电脑城后，老师说明了实习要求和活动流程：A、分好小组；B、各组成员在专业人员的帮助下写一个电脑的配置清单；C、体验当今流行高科技电子产品3D视觉效果以及人体机切水果游戏；D、了解计算机硬件、芯片的高级维修。
在分好小组后进行活动：计算机组装报告第3篇一、实习目的：1、练习和巩固识别计算机部件的方法，并能在一定的条件下判断计算机部件的好坏与优劣。
2、练习和巩固多媒体计算机硬件安装基本方法与步骤，锻炼学生的动手能力，使学生不仅仅能组装计算机，更能合理和更优的方式组装计算机。
3、练习和巩固计算机软件的安装方法与步骤，使得学生掌握在真实的、实际工作中安装多媒体计算机软件的方法与步骤。
4、掌握和巩固多媒体计算机故障处理。
电脑的组装实验报告
一、实验目的1. 了解电脑硬件的基本组成及功能。
2. 掌握电脑硬件的组装步骤和方法。
3. 熟悉电脑硬件的安装与调试过程。
4. 培养动手实践能力和团队协作精神。
二、实验器材1. 主板1块2. CPU 1颗3. 内存条2根4. 硬盘1块5. 显卡1块6. 电源1个7. 机箱1个8. 风扇若干9. 数据线、电源线等10. 电脑组装工具一套三、实验步骤1. 准备工作（1）将所有硬件器材放置在平整的工作台上，确保电源、数据线等连接线整齐。
（2）检查所有硬件器材是否完好，确保无损坏。
2. 组装步骤（1）安装电源将电源安装在机箱内，连接电源线至主板、硬盘、显卡等硬件设备。
（2）安装主板将主板固定在机箱内，确保主板四周的通风孔与机箱通风孔对齐。
（3）安装CPU将CPU插槽内的挡板拔除，将CPU对准插槽轻轻按下，确保CPU与插槽接触良好。
（4）安装散热器将散热器安装到CPU上，确保散热器风扇与电源风扇连接良好。
（5）安装内存条将内存条插入主板内存插槽，确保内存条与插槽接触良好。
（6）安装硬盘将硬盘安装到机箱内的硬盘架上，连接硬盘数据线、电源线。
（7）安装显卡将显卡插入主板PCI-E插槽，确保显卡与插槽接触良好。
（8）安装机箱风扇将机箱风扇安装到机箱内部，确保风扇与电源风扇连接良好。
3. 系统调试（1）连接显示器、键盘、鼠标等设备。
（2）开机，进入BIOS设置，检查硬件配置是否正确。
（3）安装操作系统，更新驱动程序。
（4）安装常用软件，进行系统优化。
四、实验结果与分析1. 实验结果本次实验成功组装了一台电脑，经过系统调试，电脑运行正常。
2. 实验分析（1）在组装过程中，需要注意各硬件设备的安装顺序和方向，确保硬件设备之间接触良好。
（2）在连接数据线和电源线时，要确保连接正确，避免因连接错误导致硬件设备损坏。
（3）在系统调试过程中，要仔细检查硬件配置是否正确，避免因硬件配置错误导致系统无法启动。
（4）在安装操作系统和驱动程序时，要注意软件版本与硬件设备的兼容性。
组装的实训报告(3篇)
第1篇一、实训目的本次组装实训旨在通过实际操作，使学生掌握计算机硬件的组装流程，了解计算机硬件的基本知识，提高动手实践能力和故障排除能力。
通过本次实训，使学生能够独立完成计算机的组装，为以后从事计算机维护和维修工作打下坚实的基础。
二、实训时间2023年X月X日至2023年X月X日三、实训地点XX学院计算机实验室四、实训内容1. 计算机硬件基础知识2. 计算机硬件的识别与选择3. 计算机硬件的组装流程4. 计算机系统的调试与故障排除五、实训过程（一）计算机硬件基础知识1. CPU：中央处理器，是计算机的核心部件，负责执行计算机指令。
2. 主板：计算机的主板是连接CPU、内存、硬盘等硬件设备的平台。
3. 内存：内存是计算机的临时存储设备，用于存储正在运行的程序和数据。
4. 硬盘：硬盘是计算机的长期存储设备，用于存储操作系统、应用程序和数据。
5. 显卡：显卡是计算机的图形处理设备，负责处理图像和视频。
6. 电源：电源为计算机提供电力，确保计算机正常运行。
（二）计算机硬件的识别与选择1. 识别CPU：通过查看CPU的型号、核心数、频率等参数，选择合适的CPU。
2. 识别主板：根据CPU的接口类型选择合适的主板。
3. 识别内存：根据主板支持的内存类型和容量选择合适的内存条。
4. 识别硬盘：根据存储需求选择合适的硬盘类型（机械硬盘或固态硬盘）。
5. 识别显卡：根据游戏或工作需求选择合适的显卡。
6. 识别电源：根据计算机的功耗选择合适的电源。
（三）计算机硬件的组装流程1. 准备工作：准备好组装工具（如螺丝刀、显卡夹具等）和组装所需的所有硬件。
2. 组装CPU：将CPU插入主板上的CPU插槽，确保CPU的针脚与插槽对齐。
3. 组装散热器：将散热器安装在CPU上，并连接好散热器的风扇。
4. 组装内存：将内存条插入主板上的内存插槽，确保内存条的缺口与插槽对齐。
5. 组装主板：将主板固定在机箱内部，连接好主板上的各种接口和线缆。
