可调直流稳压电源的工作原理
可调稳压电源电路原理
可调稳压电源电路原理
在电子设备中，可调稳压电源电路起着关键的作用，它可以提供稳定的输出电压，以保证其他电路能够正常工作。
下面将介绍可调稳压电源电路的原理。
可调稳压电源电路的核心元件是稳压器，它能够根据输入电压和负载要求自动调整输出电压，保持其稳定。
稳压器一般由三个元件组成：参考电压源、比较器和控制器。
参考电压源产生一个稳定的参考电压，它可以是晶体管、稳压二极管等。
比较器将参考电压与反馈电压进行比较，得到一个误差信号。
控制器根据误差信号来控制输出电压，使其保持在设定的范围内。
可调稳压电源电路还包括输入滤波电路和输出滤波电路。
输入滤波电路用于滤除输入电压中的杂波和干扰信号，以确保稳压器的正常工作。
输出滤波电路用于平滑输出电压，减小纹波电压的幅度。
在稳压器的控制过程中，还需要使用反馈电路。
反馈电路将输出电压与参考电压进行比较，得到误差信号，并输出给比较器。
比较器将误差信号与控制器进行比较，并根据误差信号的大小来调整输出电压。
综上所述，可调稳压电源电路通过参考电压源、比较器和控制器的配合工作，来实现对输出电压的稳定控制。
输入滤波电路和输出滤波电路的加入，能够有效滤除输入电压和输出电压中
的干扰，保证稳压器的正常工作。
反馈电路的使用，能够使稳压器对输出电压进行实时控制，以保持它的稳定性。
可调直流稳压电源制作原理
可调直流稳压电源1、可调直流稳压电源的构成可调直流稳压电源是由降压、整流、滤波、稳压、调整、滤波、电压指示构成的。
降压的作用是：将输入的220V交流电压降到24V。
此时输出的还是交流电压。
整流的作用是：将交流电压整流成直流电压。
此时输出的是只有正半周的电压。
加电指示的作用是：加电后红色指示灯亮。
指示稳压电源已经加电。
滤波的作用是：将正半周的电压过滤成纹波系数很小的接近直流的电压。
稳压的作用是：将纹波系数很小的输出电压稳定在用户需要的直流电压上。
输出电压调整：根据用户的需要，调节稳定输出电压值。
二次滤波：为了在用电时需要突发大电流时，向负载提供瞬时电流。
稳定输出电压。
电压指示：将当前输出的电压值用表头显示出来，以便用户对输出电压调整和使用。
其原理框图如图1所示。
图1 稳压电源框图2、所用的器件和电原理图组成降压的元件是：变压器B1。
组成整流的元件是：D1-D4这四只二极管组成滤波的元件是2200微法、耐压50V的电解电容C1（外形如图3所示）。
组成加电指示的元件是：限流电阻R1和红色发光二极管。
组成稳压的元件是：可调输出电压的集成三端稳压器LM317。
组成输出电压调整元件是：电位器R P（外形图如图4所示）。
组成二次滤波元件是：10uF、耐压50V的电解电容C2。
组成电压指示元件是：0-24V指针式电压表头。
电原理图如图2所示。
图2 可调稳压电路电原理图图3 电解电容外形图图4 电位器外形3、电路板布局以及安装有关电路板上原器件的安装如图5所示。
装元器件时应该先装矮的元件，后装高的元件。
图（a）是总装配图。
图（b）是电位器和发光二极管装配图。
图（c）是三端稳压器引脚图。
图（d）是表头和输出端子接线图。
外形图如图6所示。
（a）（b）（c）（d）图5装配图图6 外形图4、装配顺序及调试方法：1）首先安装D1-D4构成的电桥。
安装完毕后可以从输入端用电10KΩ阻挡正反向测量是否有短路。
如果内阻很大则说明没有短路。
lm317t可调稳压电源
lm317t可调稳压电源1. 简介lm317t可调稳压电源是一种常用的集成电路(IC)，常用于电子电路中提供稳定的直流电压。
它可以根据需要调整输出电压，具有较高的精度和稳定性。
本文将介绍lm317t可调稳压电源的工作原理、电路连接方式和应用范围。
2. 工作原理lm317t可调稳压电源是基于线性稳压原理工作的。
它通过调整输出电压和输入电压之间的差值来实现稳压。
lm317t具有三个引脚：输入(IN)、输出(OUT)和调节电压(TRIM)。
其中，IN引脚连接输入电压，OUT引脚输出稳压电压，TRIM引脚用于调节输出电压。
在lm317t内部，有一个基准电压源，该电压源的电压参考接在TRIM引脚上。
通过将TRIM引脚和输出引脚之间的电阻连接在一起，可以实现对输出电压的调节。
通过改变该电阻的值，可以改变输出电压。
3. 电路连接lm317t可调稳压电源的电路连接非常简单。
以下是一种常见的连接方式：Vin ────────┐│─┤└┬─ OUT│──┴─ GND•Vin：输入电压•OUT：输出电压•GND：地在这个连接方式中，输入电压通过电阻限流，然后连接到IN引脚。
输出电压从OUT引脚获取。
地连接到GND引脚。
为了调整输出电压，可以在TRIM引脚和OUT引脚之间添加一个可变电阻。
通过调节可变电阻的值，可以改变输出电压的大小。
4. 应用范围lm317t可调稳压电源在电子电路中有广泛的应用。
它可以用于提供稳定的电源电压，例如用于微控制器、集成电路、模拟电路等。
下面介绍几个常见的应用范围：•实验室电源：lm317t可调稳压电源在实验室中常用于提供稳定的电源电压。
通过调节输出电压，可以满足不同实验的电源要求。
•DIY电子项目：lm317t可调稳压电源可以用于DIY电子项目中，如自制无线电、音频放大器等。
它可以提供所需的稳定电源电压，确保电路正常工作。
•手机充电器：在一些特殊应用中，lm317t可调稳压电源可以用作手机充电器。
可调直流稳压电源设计
可调直流稳压电源设计一、可调直流稳压电源设计原理1.变压器：变压器主要用于将交流电源转化为所需的低压直流电源。
变压器通过绝缘和耦合来改变交流电压的比例。
在设计变压器时，需要考虑到输出电流和输入电压的比例关系，以及变压器的容量和效率等因素。
2.整流电路：整流电路用于将交流电源转化为直流电源。
一般情况下，整流电路采用整流二极管桥的形式，将交流电源的正负半周分别导通，以获得经过正弦波滤波后的直流电压。
3.稳压电路：稳压电路用于调节输出直流电压的波动范围，确保电压的稳定性。
常见的稳压电路有线性稳压电路和开关稳压电路。
线性稳压电路通过调节电流流过稳流二极管或控制晶体管的导通状态来实现电压稳定。
开关稳压电路采用开关元件和反馈控制电路来实现电压的调节和稳定。
二、可调直流稳压电源设计步骤1.确定输出电压范围和电流要求：根据实际需求确定需要设计的可调直流稳压电源的输出电压范围和最大输出电流。
2.计算变压器参数：根据输出电压和电流的要求计算需要的变压器参数，包括变比、容量和效率等。
变压器的容量要能满足最大输出电流的需求，效率要尽可能高以减少功耗。
3.设计整流电路：根据变压器输出的交流电压设计整流电路。
一般情况下，采用整流二极管桥来实现整流，同时需要添加滤波电容来平滑输出直流电压。
4.设计稳压电路：根据输出电压的波动要求选择合适的稳压电路。
线性稳压电路成本较低，但功耗较大；开关稳压电路成本较高，但效率较高。
选择适当的稳压电路后根据所选方案进行具体电路设计。
5.进行实际电路布局和PCB设计：根据设计的稳压电路进行实际电路布局和PCB设计。
电路布局要合理，考虑到电子元件之间的距离、优化导线布局以减少杂散电磁干扰等。
6.进行电路测试和调试：完成电路布局和PCB设计后，进行电路测试和调试。
通过实际测试，验证设计的稳压电路的可开关稳定性和稳压性能。
7.验证电源性能：通过测试，对设计的可调直流稳压电源进行性能验证，包括输出电压的稳定性、负载能力、纹波等。
可调直流稳压电源工作原理
可调直流稳压电源工作原理可调直流稳压电源是一种可以将输出电压调节为特定值的直流电源。
它的工作原理是通过改变电源内部的电路结构和控制方式，实现输出电压的稳定和调节。
下面详细介绍可调直流稳压电源的工作原理。
一、直流稳压电源的工作原理直流稳压电源是一种能够将不稳定电压转换为稳定电压的电源。
变压器将输入电压降低或升高，整流器将交流电压转换为直流电压，滤波器将直流电压中的纹波消除，稳压器则保证输出电压的稳定。
稳压器是直流稳压电源的核心部分，它主要由采样电路、比较电路、放大电路和调整电路组成。
采样电路将输出电压的一部分反馈到比较电路，比较电路将反馈电压与设定电压进行比较，然后将误差信号传递给放大电路。
放大电路将误差信号进行放大，然后将放大后的信号传递给调整电路。
调整电路根据放大后的信号，调整输出电压，使其与设定电压相等。
可调直流稳压电源可调直流稳压电源是在简单直流稳压电源的基础上增加了调节功能，使输出电压可以根据需要进行调节。
可调直流稳压电源通常由变压器、整流器、滤波器、稳压器、调节器和控制器组成。
调节器是可调直流稳压电源的核心部分，它主要由采样电路、比较电路、放大电路、调整电路和控制器组成。
采样电路将输出电压的一部分反馈到比较电路，比较电路将反馈电压与设定电压进行比较，然后将误差信号传递给放大电路。
放大电路将误差信号进行放大后传递给调整电路，调整电路根据放大后的信号调整输出电压，使其与设定电压相等。
同时，控制器根据设定的电压值和实际输出电压值，调整调节器的输出，从而实现输出电压的调节。
二、可调直流稳压电源的分类可调直流稳压电源可以根据不同的分类方式进行分类，常见的分类方式有以下几种：根据输出电压的调节范围根据输出电压的调节范围，可调直流稳压电源可以分为宽范围可调直流稳压电源和窄范围可调直流稳压电源。
宽范围可调直流稳压电源的输出电压可以在较大的范围内调节，而窄范围可调直流稳压电源的输出电压只能在较小的范围内调节。

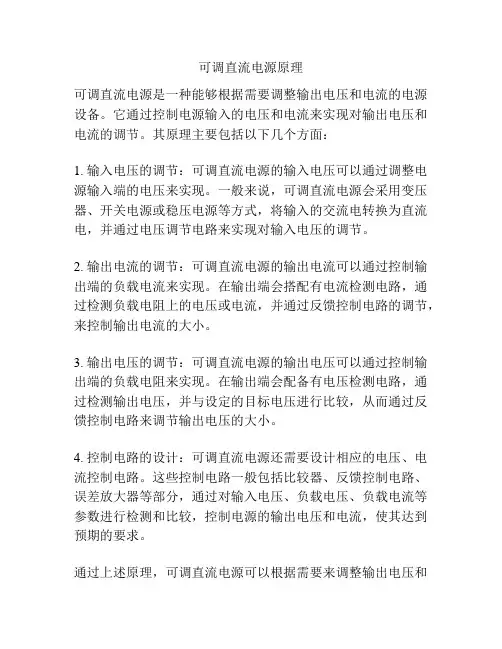

可调直流电源原理
可调直流电源原理
可调直流电源是一种能够根据需要调整输出电压和电流的电源设备。
它通过控制电源输入的电压和电流来实现对输出电压和电流的调节。
其原理主要包括以下几个方面：
1. 输入电压的调节：可调直流电源的输入电压可以通过调整电源输入端的电压来实现。
一般来说，可调直流电源会采用变压器、开关电源或稳压电源等方式，将输入的交流电转换为直流电，并通过电压调节电路来实现对输入电压的调节。
2. 输出电流的调节：可调直流电源的输出电流可以通过控制输出端的负载电流来实现。
在输出端会搭配有电流检测电路，通过检测负载电阻上的电压或电流，并通过反馈控制电路的调节，来控制输出电流的大小。
3. 输出电压的调节：可调直流电源的输出电压可以通过控制输出端的负载电阻来实现。
在输出端会配备有电压检测电路，通过检测输出电压，并与设定的目标电压进行比较，从而通过反馈控制电路来调节输出电压的大小。
4. 控制电路的设计：可调直流电源还需要设计相应的电压、电流控制电路。
这些控制电路一般包括比较器、反馈控制电路、误差放大器等部分，通过对输入电压、负载电压、负载电流等参数进行检测和比较，控制电源的输出电压和电流，使其达到预期的要求。
通过上述原理，可调直流电源可以根据需要来调整输出电压和
电流，从而适应不同的实际应用需求。
它在实验室、工业生产、通信设备等领域中得到广泛应用，为电子设备的正常工作提供了稳定可靠的电源支持。
0～12V可调直流稳压电源设计
0～12V可调直流稳压电源电路图适合电子爱好者制作的从0V起调的稳压电源的电路如图所示。
0～12V可调直流稳压电源电路电路工作原理：由电阻R4、R5组成的采样电路将输出电压Vo的一部分送入运算放大器IC1的反相端，它与由稳压管VZ3、电阻R2和电位器RP组成的基准电压（晶体管V1、稳压管VZ1、电阻R0、R1组成的恒流源为稳压管VZ3提供稳定的电流）相比较，将比较结果送至输出端，从而控制晶体管V3的导通电压。
如果电位偏低，使Vo减小，采样电路亦使晶体管V3的c-e结电压减小，从而使Vo升高，反之亦然。
如此起到了稳定输出电压的作用。
晶体管V4和电阻R7组成过电流保护电路。
当输出电流超过额定电流（本电源为1A）时，V4导通，使晶体管V2和V3截止，输出端无电压输出，防止了电源损坏。
当输出电压小于6V，电流较大且输入电压又很高时，晶体管V3极间压差较大，会引起V3调整管功耗过大，为此本电源特别设置了电压自动转换电路，它由运算放大器IC2与电阻R8、稳压管VZ4及继电器K等组成。
稳压管VZ4与电阻R8组成IC2运算放大器的基准电压，当输出电压低于6V时，IC2输出低电平，继电器K不吸合，触点K1-1、K1-2分别接至变压器8V绕组和6V绕组稳压管；当输出电压高于6V时，IC2输出高电平，K1吸合，K1-1、K1-2分别接至变压器16V绕组和12V稳压管上。
由上可知，在输出电压低时，输人电压也低；输出电压高时，输人电压也高，从而减小V3的功耗。
电阻R9和电容C4组成继电器节能电路，可减小C2的功耗。
元器件选择：电路中变压器T选用二次带中心抽头的16V、功率为20OW的变压器。
运算放大器选用LM324单源四运算放大器。
稳压管VZ1选用4V左右的，VZ2选甲8V，VZ3a和VZ3b分别选用6V和12V的，要求稳压值准确，VZ4选用5.5～5.8V的稳压管。
晶体管V1要求β大于150，V3选用大功率NPN晶体管，型号不限，制作中要加足够的散热片。
直流可调稳压电源的工作原理及应用
直流可调稳压电源的工作原理及应用直流可调稳压电源是一种常见的电源设备，广泛应用于各种电子设备和实验中。
本文将详细介绍直流可调稳压电源的工作原理及其在实际应用中的相关知识。
一、工作原理直流可调稳压电源的工作原理主要涉及以下几个方面。
1.直流电源变换直流可调稳压电源首先通过整流变压器将交流电转换为直流电。
整流变压器将交流电进行整流，通过二极管等元件将交流电转换为直流电。
这一步骤的目的是将交流电转换为直流电，并进行基本的电压变换。
2.滤波由于整流后的直流电会带有一定的脉动，为了保证输出电压的纹波尽可能小，需要进行滤波处理。
滤波电路通常采用电容器，通过电容器对直流电进行充放电来平滑输出电压。
滤波电路能够有效减小输出电压的纹波，保证直流电的稳定性。
3.可调稳压可调稳压电路是直流可调稳压电源的核心部分。
通过对电路中的元件进行调节，可以实现对输出电压的调整和稳定控制。
常见的可调稳压电路包括电阻调节稳压电路、稳压二极管调节电路和集成芯片调节电路等。
这些电路能够根据电路设计的要求，通过对元件参数的调整控制输出电压的大小。
二、应用领域直流可调稳压电源具有输出电压稳定性高、调节范围宽、反应速度快等特点，因此被广泛应用于各个领域。
1.电子设备直流可调稳压电源常用于电子设备中，提供稳定的直流电源供给电路工作。
在电子仪器仪表、通信设备、计算机等设备中，直流可调稳压电源能够为各个电路部分提供稳定、可靠的电源。
2.实验室应用直流可调稳压电源广泛应用于各种实验室中。
在科研实验和教学实验中，直流可调稳压电源常作为仪器设备的电源，可以调节输出电压以满足实验需求，并保持输出电压的稳定性，确保实验的准确性和可重复性。
3.工业自动化直流可调稳压电源在工业自动化系统中也扮演着重要角色。
在各种自动化设备中，直流可调稳压电源可以提供精确的电源供给，为设备的正常运行提供稳定的电压和电流支持。
4.电池充电直流可调稳压电源还常用于电池充电领域。
通过调节直流可调稳压电源的输出电压和电流，可以为各种类型的电池进行充电，满足不同类型电池的充电要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可调直流稳压电源的工作原理
1. 引言
可调直流稳压电源是一种能够提供可调输出电压并保持稳定的电源设备。
它广泛应用于电子设备的研发、生产和测试过程中，为各种电子元件和电路提供所需的直流电源。
2. 基本组成
可调直流稳压电源通常由以下几个基本组成部分构成：
2.1 变压器
变压器是可调直流稳压电源的输入部分，用于将交流电转换为所需的低压交流信号。
变压器具有两个或多个线圈，通过不同的线圈比例可以实现不同的输入输出电压。
变压器还可以通过隔离输入和输出，提供安全性和防止干扰。
2.2 整流桥
整流桥是将交流信号转换为直流信号的关键部件。
它由四个二极管组成，能够将交流信号只通过一个方向上的二极管进行整流。
整流桥将交流信号转换为脉动较大的直流信号。
2.3 滤波电容
滤波电容用于平滑整流后的脉动直流信号，使其变为更接近稳定直流信号。
滤波电容通过存储电荷来平滑电压，当负载需要更多电流时，滤波电容会释放储存的电荷以满足负载要求。
2.4 稳压器
稳压器是可调直流稳压电源的核心部件，用于将滤波后的直流信号调整为所需的稳定输出电压。
其中最常见的类型是线性稳压器和开关稳压器。
3. 工作原理
3.1 线性稳压器工作原理
线性稳压器通过改变其内部元件的阻抗来调整输出电压。
它通常由三个主要部分组成：基准电压源、误差放大器和功率传输元件。
•基准电压源：提供一个固定的参考电压，通常使用基准二极管或基准晶体管产生一个稳定的参考电流。
•误差放大器：将参考电压与输出电压进行比较，并根据差异产生一个误差信号。
•功率传输元件：根据误差信号控制通过它的电流，从而调整输出电压。
当输出电压低于设定值时，误差放大器会产生一个较高的误差信号，使功率传输元件导通，从而增加输出电压。
当输出电压高于设定值时，误差放大器会产生一个较低的误差信号，使功率传输元件截断，从而减小输出电压。
线性稳压器通过不断调整功率传输元件的导通时间来保持输出电压稳定。
3.2 开关稳压器工作原理
开关稳压器利用开关元件（通常为晶体管）的开关特性来调整输出电压。
它由以下几个主要部分组成：比较器、PWM控制器、开关管和滤波电感。
•比较器：将参考电压与反馈信号进行比较，并产生一个误差信号。
•PWM控制器：根据误差信号产生一个占空比可调的PWM（脉宽调制）信号。
•开关管：根据PWM信号的占空比控制开关管的通断状态，从而调整输出电压。
•滤波电感：用于平滑开关管导通和截断时产生的脉动电流。
当输出电压低于设定值时，比较器产生一个较高的误差信号，使PWM控制器增大开关管导通时间，从而增加输出电压。
当输出电压高于设定值时，比较器产生一个较低的误差信号，使PWM控制器减小开关管导通时间，从而减小输出电压。
开关稳压器通过不断调整开关管的导通和截断时间来保持输出电压稳定。
4. 调节方式和保护措施
4.1 调节方式
可调直流稳压电源一般提供两种调节方式：手动调节和远程调节。
•手动调节：通过旋钮或按钮等手动操作来改变输出电压。
•远程调节：通过外部信号（如模拟电压或数字命令）来改变输出电压。
4.2 保护措施
可调直流稳压电源还提供了多种保护措施来确保其安全和可靠性：
•过载保护：当负载电流超过额定值时，自动切断输出以避免损坏。
•过温保护：当温度超过安全范围时，自动切断输出以防止过热。
•短路保护：当输出短路时，自动切断输出以防止损坏。
•过压保护：当输出电压超过设定值时，自动切断输出以防止损坏。
•过流保护：当输出电流超过设定值时，自动切断输出以防止损坏。
5. 总结
可调直流稳压电源通过变压器、整流桥、滤波电容和稳压器等组成部分实现对输入交流电的转换和稳定输出直流电。
线性稳压器和开关稳压器是常见的稳压器类型，分别通过调整内部元件的阻抗和开关管的导通时间来实现对输出电压的调节。
可调
直流稳压电源还提供多种调节方式和保护措施，以满足不同应用场景的需求，并确保其安全可靠性。
