开关电源测试指导书

合集下载

开关电源耐压测试方法

开关电源耐压测试方法

开关电源耐压测试方法摘要:一、开关电源耐压测试的必要性二、开关电源耐压测试的方法和步骤1.参照国标GB/T 15290-2012设计测试方案2.测试设备准备3.测试过程a.设置漏电流和电压量程b.短路输出端正负极和输入端正负极c.开始耐压检测d.观察测试结果三、开关电源耐压测试的标准四、测试结果的解读与应用正文:开关电源是现代电力电子技术的一种重要应用,其工作原理是通过控制开关管开通和关断的时间比率来维持稳定的输出电压。

然而,在开关电源断开时,若电压增大到一定程度可能发生击穿从而导电,这时的开关即使断开也不起作用。

因此,对开关电源进行耐压测试显得尤为重要,可以确保在特定工作电路中开关不会发生高压击穿问题。

在进行开关电源耐压测试时,首先需要参照国标GB/T 15290-2012设计测试方案。

该标准规定了电子设备用电源变压器和滤波扼流圈的技术条件和测试方法。

根据标准,开关电源的耐压测试主要包括以下步骤:1.测试设备准备:准备好高压测试仪、测试架、手套和测试线等必要的测试设备。

2.测试过程:a.设置漏电流和电压量程:将漏电流设置为0.5ma,电压量程选择4000Vac。

b.短路输出端正负极和输入端正负极:将待检产品输出端正负极短路,输入端正负极同时与测试棒接触良好。

c.开始耐压检测:按下开始按钮,对待检产品用4000Vac的电压进行耐压检测。

d.观察测试结果:耐压测试持续1秒,结束后观察测试设备是否报警,左上角显示“Pass”表示良品,反之为不良品。

3.测试结果的解读与应用:通过耐压测试,可以判断开关电源的绝缘等级是否安全,是否对人体造成伤害。

对于测试不合格的产品,需要及时处理,避免在实际应用中出现安全问题。

总之,开关电源耐压测试是保障产品质量和安全的重要手段。

通过对测试方法的了解和掌握,可以有效地检测开关电源的耐压性能,确保其在特定工作电路中安全可靠地运行。

开关电源检验作业指导书

开关电源检验作业指导书

工 作 频
游标卡尺 直钢尺
MA
安全性能: 3.1交流2500V(有效值),50Hz,判定电 流为1mA,试验1分钟,无发生击穿或飞弧
(初级对铁芯及次级)现象 3.2直流500V,各绕组间及初次级间绝缘
电阻≥50MΩ 3.3电源引线无破损,金属导体不外露
用耐压测试仪检验 用兆欧表测试各绕组同及初级间绝缘电阻
编制: 日期:
审核: 日期:
批准: 日期:
文件 标题
开关电源检验作业指导书
文件编号 版本
抽样 GB-2828,一次正常
方案
抽样方案Biblioteka 检查水平一般检查水平Ⅱ
合格质量水 致命CR
平(AQL)
0
严重MA 轻微MI 0.65 1.5
检验项目/检验要求
检验方法/图示
检验工具 缺陷类别 备注
标记: 1.1安全认证标记
目视 制造厂 产品型号 安全认证标记
1.2产品型号或规定的标注代号 1.3制造厂名或商标 1.4输入、输出端编号或代号
电气 性能
4.3变压器满载工作时和空载时有 振动和响声
目测和手感:通电后空载不可有振动和响声
MA
4.4变压器空载温升超过30℃
输入端输入额定电压,输出端断开空载,通电5分 钟后,用温度计测量实际温度,减去环境温度即 为空载温升值。
数字式温度 计
MA
包装:需用专用纸箱包装
目测
MI
注意事项: 1、测试电气性能/耐压测试时注意高压危险! 2、对于公司自行订做的非标变压器不能按以上方法进行测试,应以研发提供的参数及要求检验是否符合设计要求。 3、在通电测试前应确认接线方法正确,一般变压器的接线方法有两种:△型接法(串联)及 Y型接法(并联)

开关电源作业指导书

开关电源作业指导书

开关电源规范指导文件编号WI-QD-064版本号A0
编制审核核准页次
生效日期
1.目的
正确使用开关电源,保证测试结果精准、可靠、有效。

2.适用范围
可根据产品测试要求是否满足。

3.职责
实验室人员对设备进行使用,保养。

4.操作方法
4.1把外电路接到稳压电源接线柱上时,注意红“+”、黑“-”极性不要接反;
4.2 将电源打开;调节电压(VOLTAGE)和电流(CURRENT)到所需的电压和电流值:粗调(COARSE)微调(FINE);
4.3 外电路试验时,应在输出电源接线中串接一个电源开关,以便于接通和断开外电路电源。

禁止频繁地关闭和开启直
流稳压稳流电源,否则,直流稳压稳流电源可能导致内部元器件的损坏;
4.4 仪器使用完毕后,应将输出调节旋钮旋到最左端零输出位置,再将电源关闭;
5.5当开机调节无输出时,按红色保护。

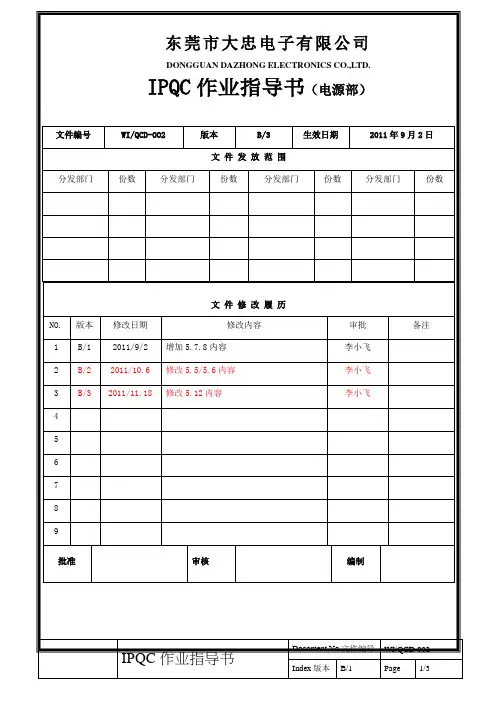

开关电源IPQC作业指导书

开关电源IPQC作业指导书
4.2.2负责落实涉及本部门的相关预防措施/改善对策。
5.工作内容
5.1生产前仔细查看产品承认书、作业指导书、BOM、变更单、相关标准等技术文件,并监督拉长将作业指导书挂于生产线对应的工位。
5.2生产前所使用的仪器、设备和夹具进行确认,确保其正常运作,并在生产过程中每2小时对仪器、设备进行点检确认一次。仪器点检的标准为标准样品,对仪器、设备的点检记录在[仪器、设备点检记录表]
5.15在生产中发现材料不合格时,由制程IPQC填写[品质异常处理单]上报品质班长或QE工程师,
品质班长或QE工程师制定改善措施并反馈到IQC,IQC按进料不合格时的处理方式要求供应商改善。由IQC负责人跟踪改善结果,结案后由IQC交品质部存档。
5.16各IPQC须保存标准样品,以作为仪器点检及外观检验的依据,对标准样品做好相应的标识,产品标准样品一个月更换一次。
时重工处理,并由拉长/班长清点后填写[工序不良日报表],此单一式二联,一联交IPQC,另一联连同不良品交返修人员重工处理,并填写[电源部维修日报表]。
5.14.2维修好的产品由返修人员做好相应的维修标记后通知拉长或者IPQC投入生产,拉长将全检合格的返修品投入生产中,每日将[工序不良日报表] [电源部维修日报表]交生产班长
文件编号
WI/QCD-OO2
版本
B/3
生效日期
2011年9月2日
文件发放范围
分发部门
份数
分发部门
份数
分发部门
份数
分发部门
份数
文件修改履历
NO.
版本
修改日期
修改内容
审批
备注
1
B/1
2011/9/2
增加5.7.8内容
李小飞

开关电源测试指导书

开关电源测试指导书

开关电源测试指导书1. POWER FACTOR & EFFICIENCY TEST / 功率因素和效率测试一、目的:测试S.M.P.S. 的功率因素POWER FACTOR, 效率EFFICIENCY(规格依客户要求设计).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). DIGITAL VOLTAGE METER (DVM) / 数字式电压表;(4). AC POWER METER / 功率表;三. 测试条件:依规格书所提要求。

四、测试方法:(1). 依规格设定测试条件: 输入电压, 频率和输出负载.(2). 从POWER METER 读取Pin and PF 值, 并读取输出电压, 计算Pout.(3). 功率因素=PIN / (Vin*Iin), 效率=Pout / Pin*100%;2. ENERGY EFFICIENCY TEST / 能效测试一、目的:测试S.M.P.S. 能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). AC POWER METER / 功率表;三. 测试条件:依规格书所提要求。

四、测试方法:(1).在测试前将产品在在其标称输出负载条件下预热30分钟.(2). 按负载由大到小顺序分别记录115Vac/60Hz与230Vac/50Hz输入时的输入功率(Pin),输入电流(Iin),输出电压(V o), 功率因素(PF),然后计算各条件负载的效率.(3). 在空载时仅需记录输入功率(Pin)与输入电流(Iin).(4).计算115Vac/60Hz与230Vac/50Hz时的四种负载的平均效率,该值为能效的效率值五、标准定义:CEC / 美国EPA / 澳大利亚及新西兰的能效规格值标准(IV等级);(1). IV等级效率的规格是: 1).Po<1W, Average Eff.≥0.5*Po; 2).1≤Po≤51W,Average Eff.≥0.09*Ln(Po)+0.5; 3).Po>51,Average Eff.≥0.85.(2). 输入空载功率的规格是:1).0<Po≤250W, Pin≤0.3W;(3). Po为铭牌标示的额定输出电压与额定输出电流的乘积;(4) .实际测试的平均效率值和输入空载功率值需同时满足规格要求才可符合标准要求.六、计算方法举例:(1).12V/1A的能效效率=(0.09*ln12+0.5 )*100%= (0.09*2.4849+0.5)*100%=72.36%;(2). 输入功率≤0.5W;3. AC I / P CURRENT TEST / 输入电流测试一、目的:测试S.M.P.S. 之输入电流有效值INPUT CURRENT(规格依客户要求设计)..二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). AC POWER METER / 功率表;三. 测试条件:依规格书所提要求。

开关电源测试方案

开关电源测试方案

开关电源测试方案1. 引言开关电源是一种常见的电源供应器件,广泛应用于各个领域。

为了确保开关电源的性能和质量,需要进行相关的测试。

本文档介绍了一种开关电源测试方案,旨在帮助测试人员准确、有效地进行开关电源的测试。

2. 测试目标开关电源测试目标主要包括以下几个方面: - 输出电压稳定性测试 - 输入电压范围测试 - 效率测试 - 负载调整测试 - 开机自检功能测试3. 测试工具和设备•直流电源•电压表•电流表•信号发生器•多用途仪表(如万用表)4. 测试步骤与方法4.1 输出电压稳定性测试1.将开关电源的输出引脚连接至负载,负载应符合开关电源的额定电流和电压要求。

2.设置直流电源的输出电压为开关电源的额定输出电压。

3.使用电压表测量开关电源的输出电压,并记录下来。

4.检查记录的输出电压是否在额定范围内,应符合开关电源的规格要求。

5.在负载上施加一定的额定电流,继续测量输出电压,并记录下来。

6.检查记录的输出电压是否在额定范围内,应符合开关电源的规格要求。

7.反复进行以上步骤,以确保输出电压的稳定性。

4.2 输入电压范围测试1.设置直流电源的输出电压为开关电源的额定输入电压上限。

2.使用电压表测量开关电源的输入电压,并记录下来。

3.检查记录的输入电压是否在额定范围内,应符合开关电源的规格要求。

4.逐步降低直流电源的输出电压,重复以上步骤,直到达到开关电源的额定输入电压下限。

5.观察开关电源的工作状态与性能,确保在额定输入电压范围内工作正常。

4.3 效率测试1.将开关电源的输出引脚连接至负载,负载应符合开关电源的额定电流和电压要求。

2.使用信号发生器模拟开关电源的输入信号。

3.测量输入功率(由直流电源提供)和输出功率(由开关电源提供),并计算开关电源的效率。

4.比较计算得到的效率与开关电源的规格要求,判断是否满足要求。

4.4 负载调整测试1.将开关电源的输出引脚连接至负载,负载应符合开关电源的额定电流和电压要求。

开关电源检查基准书

开关电源检查基准书

开关电源检查基准书
(ISO9001-2015/IATF16949)
1.0目的:
规范开关电源的检验标准,确保检验工作有充分依据。

2.0范围
此标准适用于开关电源检验,其中斜体字部分,因当前测试设备所限,暂不强制要求检验。

3.0职责
质量控制部依据本检验标准进行开关电源检验。

4.0定义
4.1缺陷类别分为:严重缺陷缺陷(CR)、主要缺陷(MA)和次要缺陷(MI);
4.2严重缺陷(CR):不符合安全规范或可能对使用者、维护者造成人身危害的缺陷;
4.3主要缺陷(MA):关键质量特性不合格,影响生产并可能导致故障或降低产品性能的缺陷;
4.4次要缺陷(MI):一般质量特性不合格,但不影响使用功能及性能的缺陷。

5.0检验条件
5.1光照度:300-400LX(相当于40W日光灯500mm~600mm距离的光源)
5.2检验距离:550mm-650mm
5.3检验人员视力要求在0.8以上
6.0检验标准。

关于开关电源的功率器件电压电流应力测试的指导

关于开关电源的功率器件电压电流应力测试的指导

最近领导让给新人整理的关于开关电源的功率器件电压电流应力测试的指导,还望各位大侠指点一二1.指导书说明?本指导书是对电源产品内部关键器件的电压,电流应力测试的说明,包括:测试项目、测试条件、测试方法、测试步骤以及判定标准及注意事项。

2. 测试说明2.1.测试条件1.输入电压:规格范围之最小、最大。

2.输出负载:空载(或者最小负载)和满载。

3.输出电压:额定。

4.环境温度:常温环境下。

2.2测试器件电源的关键器件应包含以下种类但不限于下列内容:输入整流桥、主开关管、输出整流管、输出续流管、钳位管、辅助电源开关管、辅助电源输出整流二极管、大电解电容的纹波电流和电压等。

2.3测试项目1.测试器件在下列条件下的应力波形(电流应力波形和电压应力波形):?a器件在产品正常工作时的应力波形;?b器件在产品输入上、下电时的应力波形;(各种开关机方式)c器件在产品输出负载阶跃时的应力波形;?d器件在产品输出短路保护及撤除后的应力波形;(测试点在输出端口用空开进行)e器件在产品输出过流保护时的应力波形;?f器件在产品输入欠压和过压保护前和保护后恢复时的波形;?g器件在产品输出过压保护时的波形;具体见附件表格:1.?MOS管的识别插件式MOS管,三个脚,正面正对自己,从左到右依次是G?D?S贴片式MOS管,八个脚,正面正对自己,左下角有一个小圆点,从小圆点向右的三个管脚是S,第四个脚是G,剩余对面的四个脚是D见下图:2.?二极管的识别两个引脚的,有灰色线的一端是阴极,另一端为阳极。

见下图:3.?整流桥的识别正面正对自己,本体上有缺口的一端是1脚,从左向右依次是2?,3?,4脚。

见下图:4.?芯片的识别正面正对自己,左下角有个小圆点,下面的从左向右依次是管脚顺次,之后是右上角,再从右向左依次是管脚顺序见下图:1.?MOS管??电压应力测试如测试MOS管,示波器的地线夹必须加在MOS管的源S极,测试头夹在MOS管的栅极G或漏极D,不得加反,所测的波形即为MOS管栅—源(即G—S)波形或漏—源(即D—S)波形;电流应力测试如测试MOS管,则需要测试MOS管漏极D或者栅极S中的电流,一般测试漏极D的电流。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

开关电源测试指导书
1. POWER FACTOR & EFFICIENCY TEST / 功率因素和效率测试
一、目的:
测试S.M.P.S. 的功率因素POWER FACTOR, 效率EFFICIENCY(规格依客户要求设计).
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). DIGITAL VOLTAGE METER (DVM) / 数字式电压表;
(4). AC POWER METER / 功率表;
三. 测试条件:
依规格书所提要求。

四、测试方法:
(1). 依规格设定测试条件: 输入电压, 频率和输出负载.
(2). 从POWER METER 读取Pin and PF 值, 并读取输出电压, 计算Pout.
(3). 功率因素=PIN / (Vin*Iin), 效率=Pout / Pin*100%;
2. ENERGY EFFICIENCY TEST / 能效测试
一、目的:
测试S.M.P.S. 能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义).
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). AC POWER METER / 功率表;
三. 测试条件:
依规格书所提要求。

四、测试方法:
(1).在测试前将产品在在其标称输出负载条件下预热30分钟.
(2). 按负载由大到小顺序分别记录115Vac/60Hz与230Vac/50Hz输入时的输入功率(Pin),输入电流(Iin),输出电压(V o), 功率因素(PF),
然后计算各条件负载的效率.
(3). 在空载时仅需记录输入功率(Pin)与输入电流(Iin).
(4).计算115Vac/60Hz与230Vac/50Hz时的四种负载的平均效率,该值为能效的效率值
五、标准定义:
CEC / 美国EPA / 澳大利亚及新西兰的能效规格值标准(IV等级);
(1). IV等级效率的规格是: 1).Po<1W, Average Eff.≥0.5*Po; 2).1≤Po≤51W,
Average Eff.≥0.09*Ln(Po)+0.5; 3).Po>51,Average Eff.≥0.85.
(2). 输入空载功率的规格是:1).0<Po≤250W, Pin≤0.3W;
(3). Po为铭牌标示的额定输出电压与额定输出电流的乘积;
(4) .实际测试的平均效率值和输入空载功率值需同时满足规格要求才可符合标准要求.
六、计算方法举例:
(1).12V/1A的能效效率=(0.09*ln12+0.5 )*100%= (0.09*2.4849+0.5)*100%=72.36%;
(2). 输入功率≤0.5W;
3. AC I / P CURRENT TEST / 输入电流测试
一、目的:
测试S.M.P.S. 之输入电流有效值INPUT CURRENT(规格依客户要求设计).
.
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). AC POWER METER / 功率表;
三. 测试条件:
依规格书所提要求。

四、测试方法:
(1). 依规格设定测试条件: 输入电压, 频率和输出负载;
(2). 从功率计中记录AC INPUT 电流值
4. INRUSH CURRENT TEST / 浪涌电流测试
一、目的:
测试S.M.P.S. 输入浪涌电流INRUSH CURRENT, 是否符合SPEC.要求.
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). OSCILLOSCOPE / 示波器;
三. 测试条件:
(1).依SPEC. 所要求(通常定义输入电压为100-240V ac/50-60Hz).
四、测试方法:
(1). 依SPEC. 要求设定好输入电压, 频率, 將待测品输出负载设定在MAX. LOAD.
(2). SCOPE CH2 接CURRENT PROBE, 用以量测INRUSH CURRENT, CH1设定在DC Mode, VOLTS/DIV 设定视情况而定, CH1
作为SCOPE 之TRIGGER SOURCE, TRIGGER SLOPE 设定为"+", TIME/DIV 以1mS 为较佳, TRIGGER MODE 设定为"NORMAL".。
