电脑电源好坏测试方法

电脑电源好坏测试方法

电脑电源好坏测试方法电脑电源是电脑正常运行的基础,如果电源出现问题,将会导致整台电脑无法正常工作。

因此,了解电脑电源的好坏测试方法对于维护电脑的稳定性和延长电脑使用寿命至关重要。

下面将介绍几种简单易行的电脑电源测试方法。

首先,我们可以通过观察电源指示灯来初步判断电源是否正常。

当我们接通电源时,电源指示灯通常会亮起,表示电源已经正常工作。

如果指示灯不亮,那么很可能是电源本身出现了问题,需要进一步检测或更换电源。

其次,可以通过听电源工作声音来判断电源是否正常。

当我们接通电源时,如果能够听到电源风扇的工作声音,那么说明电源正常;反之,如果没有听到任何声音,可能是电源故障导致无法正常工作。

另外,我们还可以通过使用万用表来测试电源的输出电压是否正常。

首先,将万用表调至交流电压档位,然后将测试笔分别插入电源插座的两个孔中,此时万用表显示的电压值应该在正常范围内,如果电压值过高或者过低,就说明电源存在问题。

除了以上方法,我们还可以通过使用电源测试仪来全面测试电源的各项参数。

电源测试仪可以测量电源的输出电压、电流、功率等参数,通过对这些参数的测试,可以更加准确地判断电源的好坏。

需要注意的是,进行电源测试时一定要确保自身安全,尽量避免直接接触电源部件,以免触电或者造成其他意外。

同时,如果不具备相关的电脑维修知识和操作经验,最好不要私自拆卸电脑主机进行测试,以免造成更大的损坏。

总的来说,电脑电源的好坏测试方法并不复杂,通过简单的观察和测试即可初步判断电源是否正常。

在日常使用电脑的过程中,如果发现电脑出现了开机困难、死机等问题,可以首先考虑检测电源是否存在故障。

希望以上介绍的电脑电源测试方法能够帮助大家更好地维护和保养自己的电脑设备。

开关电源的测试方法

开关电源的测试方法

开关电源的测试方法开关电源是一种将交流电转换为直流电的电源装置,广泛应用于各种电子设备中。

为了确保开关电源的安全性和可靠性,在生产过程中需要进行各种测试。

下面是一些常用的开关电源测试方法的介绍。

1.输入电压范围测试:开关电源的输入电压范围通常在规格书中给出,测试时需使用恒流源或者电阻负载,逐渐调整输入电压,记录开关电源正常工作的最低和最高输入电压。

2.静态负载测试:静态负载测试用于测试开关电源在不同负载条件下的输出电压和电流稳定性。

首先,将开关电源连接到标准负载上,然后改变负载电阻(或电流),记录输出电压和电流的变化。

通过与规格书中的要求进行比较,评估开关电源的输出稳定性。

3.动态响应测试:动态响应测试用于测试开关电源在负载变化时的响应速度和稳定性。

测试时首先将开关电源加载到一个稳定的状态,然后进行负载变化,如从无负载到满负载,或者从满负载到无负载,记录输出电压和电流的变化。

通过与规格书中的要求进行比较,评估开关电源的动态响应能力。

4.效率测试:效率测试用于评估开关电源的能量转换效率。

测试时,将开关电源连接到一个恒定的负载上,然后测量输入功率和输出功率,计算开关电源的转换效率。

通常,测试点包括整个负载范围和不同输入电压下的效率。

5.温度测试:温度测试用于评估开关电源在不同负载和温度条件下的工作可靠性。

测试时,将开关电源加载到一个特定的负载上,然后在不同的温度环境中进行测试,记录开关电源的温度、负载和时间。

通过与规格书中的要求进行比较,评估开关电源的工作可靠性。

6.电磁兼容性测试:电磁兼容性测试用于评估开关电源在电磁环境中的抗干扰能力和干扰产生能力。

测试时,将开关电源连接到一个标准负载上,然后引入不同的电磁场(如辐射场和传导场)进行测试,记录开关电源的输出噪声和接受到的外部干扰。

通过与规格书中的要求进行比较,评估开关电源的电磁兼容性。

除了上述测试方法,还可以进行其他测试,如输入和输出电流纹波测试、过压保护测试、短路保护测试等。

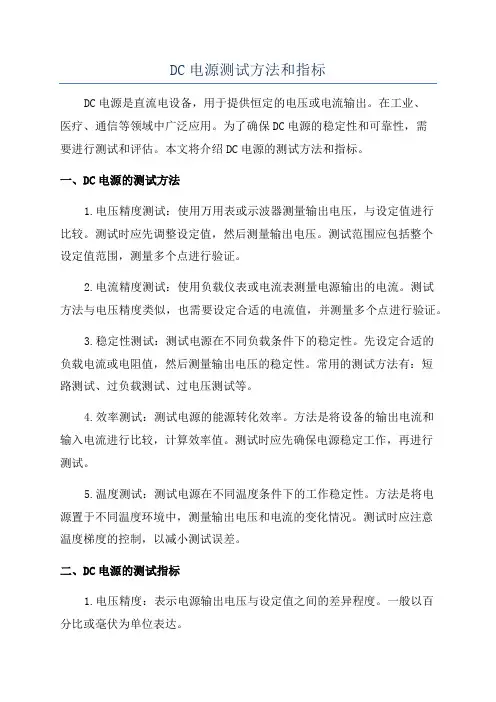

DC电源测试方法和指标

DC电源测试方法和指标

DC电源测试方法和指标DC电源是直流电设备,用于提供恒定的电压或电流输出。

在工业、医疗、通信等领域中广泛应用。

为了确保DC电源的稳定性和可靠性,需要进行测试和评估。

本文将介绍DC电源的测试方法和指标。

一、DC电源的测试方法1.电压精度测试:使用万用表或示波器测量输出电压,与设定值进行比较。

测试时应先调整设定值,然后测量输出电压。

测试范围应包括整个设定值范围,测量多个点进行验证。

2.电流精度测试:使用负载仪表或电流表测量电源输出的电流。

测试方法与电压精度类似,也需要设定合适的电流值,并测量多个点进行验证。

3.稳定性测试:测试电源在不同负载条件下的稳定性。

先设定合适的负载电流或电阻值,然后测量输出电压的稳定性。

常用的测试方法有:短路测试、过负载测试、过电压测试等。

4.效率测试:测试电源的能源转化效率。

方法是将设备的输出电流和输入电流进行比较,计算效率值。

测试时应先确保电源稳定工作,再进行测试。

5.温度测试:测试电源在不同温度条件下的工作稳定性。

方法是将电源置于不同温度环境中,测量输出电压和电流的变化情况。

测试时应注意温度梯度的控制,以减小测试误差。

二、DC电源的测试指标1.电压精度:表示电源输出电压与设定值之间的差异程度。

一般以百分比或毫伏为单位表达。

2.电流精度:表示电源输出电流与设定值之间的差异程度,一般以百分比或毫安为单位表达。

3.稳定性:表示电源在不同电流和负载条件下的输出电压或电流的变化范围。

该指标通常以百分比或毫伏为单位表达。

4.效率:表示电源从输入电源到输出电源的能量转化效率。

一般以百分比形式表示。

5.噪声:表示电源在工作过程中产生的电磁干扰,通常以毫伏为单位度量。

6.温度系数:表示电源输出电压或电流随温度变化的程度。

一般以百分比或毫伏/温度单位度量。

以上是DC电源的测试方法和指标。

通过正确的测试方法和指标评估,可以确保DC电源的性能和质量,满足不同的应用需求。

电源分析与测试方法

电源分析与测试方法

电源分析与测试方法一、电源分析方法:1.恒压源分析:恒压源在电子产品中常常用于为电子设备提供稳定的电压。

分析恒压源时,需要测量其输出电压和电流,并计算其负载调整能力和纹波、噪声等参数。

常用的测试方法有峰峰值法、均方根法和频谱分析法。

峰峰值法:使用示波器测量恒压源输出电压的最大值和最小值,并计算其差值即为输出电压的峰峰值。

峰峰值越小,表示恒压源的输出电压稳定性越高。

均方根法:使用示波器测量恒压源输出电压的均方根值。

均方根值越小,表示恒压源的输出电压稳定性越高。

频谱分析法:使用频谱分析仪测量恒压源输出电压的频谱,通过分析频谱图来评估恒压源的纹波等参数。

频谱中的高频分量越小,则恒压源的输出电压纹波越小。

2.恒流源分析:恒流源在电子产品中常常用于为电子设备提供稳定的电流。

分析恒流源时,需要测量其输出电压和电流,并计算其负载调整能力和纹波、噪声等参数。

常用的测试方法有峰峰值法、均方根法和频谱分析法,与恒压源的分析方法相似。

3.开关电源分析:开关电源是电子产品中常用的高效率电源。

分析开关电源时,需要测量其输出电压和电流,并计算其负载调整能力、效率、纹波、噪声等参数。

常用的测试方法有输出电压调整率测试、效率测试、频谱分析等。

输出电压调整率测试:改变开关电源的负载情况,测量在恒定负载到变化负载过程中,开关电源输出电压的调整速度。

效率测试:使用功率分析仪测量开关电源的输入功率和输出功率,计算开关电源的效率。

效率越高,表示开关电源的能量转换效率越高。

频谱分析:使用频谱分析仪测量开关电源输出电压的频谱,通过分析频谱图来评估开关电源的纹波等参数。

二、电源测试方法:1.输入电压范围测试:测试电源的输入电压范围,包括额定输入电压和过压/欠压保护范围。

使用电源测试仪对电源进行输入电压的扫描,观察电源的输出电压变化。

2.静态负载测试:将电源连接到静态负载上,使用示波器测量电源的输出电压和电流,并计算其负载调整能力和输出功率。

3.动态负载测试:将电源连接到动态负载上,使用示波器测量电源的输出电压和电流,并观察其响应时间和输出电压的稳定性。

开关电源的测试项目以及方法

开关电源的测试项目以及方法

开关电源的测试项目以及方法开关电源是一种用于对电能进行转换和控制的电子设备。

它广泛应用于计算机、通信、家电等领域。

为了确保开关电源的正常工作和安全性能,需要进行一系列的测试。

下面将介绍开关电源的一些常见测试项目及测试方法。

一、静态参数测试1.输入电压范围测试:通过增加或减小输入电压,测试开关电源在各个输入电压范围内的工作状态和性能。

2.输出电压测量:使用数字电压表或示波器,测量开关电源在各个输出负载下的输出电压值,并比较与额定输出电压的误差。

3.输出电流测量:利用电流表或电流互感器,测量开关电源在各个负载下的输出电流,并比较与额定输出电流的误差。

二、工作状态测试1.转换速度测试:通过改变输入或负载条件,测试开关电源在不同工作状态下的转换速度。

2.过载保护测试:在满负载状态下,增加输出负载,观察开关电源是否能及时启动过载保护功能。

3.温度测试:在不同环境温度下,测量开关电源的温度变化,以评估其散热性能和温度稳定性。

三、效率测试1.输入功率测量:通过测量输入电压和输入电流,计算开关电源的输入功率,并比较与额定输入功率的误差。

2.输出功率测量:通过测量输出电压和输出电流,计算开关电源的输出功率,并比较与额定输出功率的误差。

3.效率计算:根据输入功率和输出功率的测量结果,计算开关电源的效率,并比较与额定效率的误差。

四、安全性能测试1.绝缘电阻测量:使用绝缘电阻测试仪,测量开关电源的输入与输出接地的绝缘电阻值,并比较与标准要求的误差。

2.泄漏电流测量:通过使用漏电流测试仪,测量开关电源在正常工作状态下的漏电流值,并比较与安全标准的限制。

3.短路保护测试:在空载状态下,将输出引线短接,观察开关电源是否能及时启动短路保护功能。

以上是开关电源常见的测试项目及测试方法,通过这些测试可以评估开关电源的性能和安全性能,并确保其正常工作和安全可靠。

在进行测试时,应根据具体的产品要求和标准,选择适当的测试设备和测试方法,以确保测试结果的准确性和可靠性。

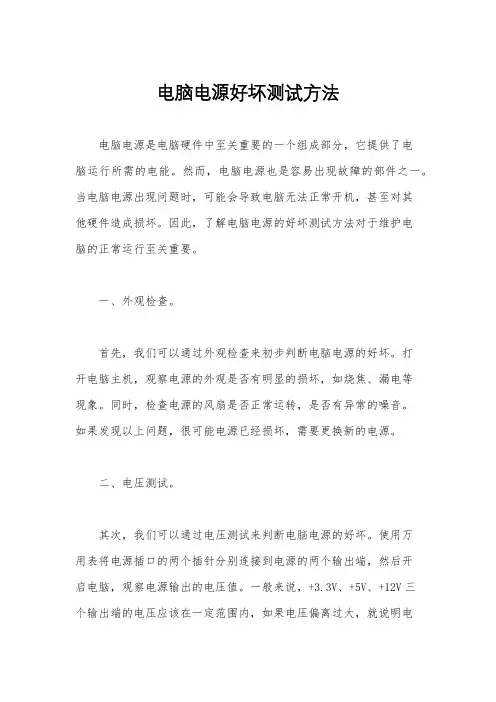

电脑电源好坏测试方法

电脑电源好坏测试方法

电脑电源好坏测试方法
电脑电源是电脑硬件中至关重要的一个组成部分,它提供了电
脑运行所需的电能。

然而,电脑电源也是容易出现故障的部件之一。

当电脑电源出现问题时,可能会导致电脑无法正常开机,甚至对其
他硬件造成损坏。

因此,了解电脑电源的好坏测试方法对于维护电
脑的正常运行至关重要。

一、外观检查。

首先,我们可以通过外观检查来初步判断电脑电源的好坏。


开电脑主机,观察电源的外观是否有明显的损坏,如烧焦、漏电等
现象。

同时,检查电源的风扇是否正常运转,是否有异常的噪音。

如果发现以上问题,很可能电源已经损坏,需要更换新的电源。

二、电压测试。

其次,我们可以通过电压测试来判断电脑电源的好坏。

使用万
用表将电源插口的两个插针分别连接到电源的两个输出端,然后开
启电脑,观察电源输出的电压值。

一般来说,+3.3V、+5V、+12V三
个输出端的电压应该在一定范围内,如果电压偏离过大,就说明电
源存在问题,需要进行更换或修理。

三、负载测试。

最后,我们可以通过负载测试来检验电脑电源的好坏。

负载测试可以通过专业的电源测试仪来进行,也可以通过连接负载电阻来模拟电脑正常工作时的负载情况。

观察电源在负载情况下的稳定性和输出情况,以判断电源是否能够正常工作。

综上所述,电脑电源的好坏测试方法主要包括外观检查、电压测试和负载测试。

通过这些方法,我们可以初步判断电脑电源是否存在问题,及时进行维修或更换,保障电脑的正常运行。

希望本文所述方法对大家有所帮助,谢谢阅读!。

电源效率测试方法

电源效率测试方法

电源效率测试方法
电源效率测试方法通常需要使用专业的测试仪器。

下面是一些常见的测试步骤:
1. 将待测试电源接入负载
连接电源测试负载,可以是模拟或真实负载。

模拟负载是使用一些模拟部件来模拟真实负载(如电阻、电容、电感等),真实负载通常是使用电子负载来模拟。

2. 测量输入和输出电压
使用万用表、示波器或专业测试仪器来测量电源的输入和输出电压,并记录测量值。

3. 测量输入和输出电流
使用万用表、示波器或专业测试仪器来测量电源的输入和输出电流,并记录测量值。

4. 计算电源的效率
电源的效率可以使用以下公式进行计算:Efficiency = (Output Power / Input Power) x 100%
其中,输出功率 = 输出电压 x 输出电流,输入功率 = 输入电压 x 输入电流。

5. 测量电源的功率因数
使用功率因数仪表来测量电源的功率因数,并记录测量值。

需要注意的是,电源的效率测试需要在一定的负载范围内进行,以获得最准确的测试结果。

同时,测试时还需考虑安全规范,避免损坏测试设备或造成人身伤害。

电源测试方案

电源测试方案

电源测试方案1. 简介本文档旨在介绍电源测试方案,包括测试原理、测试流程和测试工具的选用,以帮助读者了解并正确使用电源测试方案。

2. 测试原理电源测试是对电源设备进行性能和质量测试的过程。

通过电源测试,我们可以评估电源设备的输出电压、电流、功率等参数,以确保其达到规定的标准和要求。

常见的电源测试包括输出电压测试、输出电流测试、功率容量测试等。

这些测试可以帮助我们判断电源设备是否符合设计要求,并且能够在实际使用中正常工作。

3. 测试流程下面是一个典型的电源测试流程:3.1 准备工作在进行电源测试之前,我们需要进行一些准备工作:1.确定测试设备:根据需要选择合适的电源测试设备,如数字电压表、电流表等。

2.连接测试设备:将测试设备与被测电源设备正确连接,确保连接稳定可靠。

3.2 测试步骤1.设置测试参数:根据被测电源设备的规格和要求,设置相应的测试参数,如输出电压、电流范围等。

2.执行测试:通过测试设备对被测电源设备进行输出电压、电流、功率等参数的测试。

3.记录测试结果:记录测试得到的数据和结果,可以使用电脑软件或手动记录方式。

3.3 数据分析在完成测试后,我们需要对测试结果进行分析,以评估被测电源设备的性能和质量。

常见的数据分析方法包括:•对比分析:将测试结果与规定的标准进行对比,判断电源设备是否合格。

•统计分析:对测试数据进行统计处理,如平均值、标准差等,以评估电源设备的性能稳定性。

4. 测试工具选用在进行电源测试时,我们需要选择合适的测试工具。

以下是一些常用的电源测试工具:•数字电压表:用于测量电源输出电压。

•数字电流表:用于测量电源输出电流。

•功率计:用于测量电源的输出功率。

•示波器:用于观察电源输出的波形。

根据被测电源设备的特点和测试要求,选择合适的测试工具能够提高测试效果和准确度。

5. 注意事项在进行电源测试时,需要注意以下事项:1.安全性:使用过程中要注意电源设备的安全性,确保测试过程中没有人员受伤或设备损坏的风险。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电源测试方法开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格),并验证能否通过。

开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合,因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。

电气性能(Electrical Specifications)测试当验证电源供应器的品质时,下列为一般的功能性测试项目,详细说明如下:*功能(Functions)测试:·输出电压调整(Hold-on Voltage Adjust)·电源调整率(Line Regulation)·负载调整率(Load Regulation)·综合调整率(Conmine Regulation)·输出涟波及杂讯(Output Ripple & Noise, RARD)·输入功率及效率(Input Power, Efficiency)·动态负载或暂态负载(Dynamic or Transient Response)·电源良好/失效(Power Good/Fail)时间·起动(Set-Up)及保持(Hold-Up)时间*保护动作(Protections)测试:·过电压保护(OVP, Over Voltage Protection)·短路保护(Short)·过电流保护(OCP, Over Current Protection)·过功率保护(OPP, Over Power Protection)*安全(Safety)规格测试:·输入电流、漏电电流等·耐压绝缘: 电源输入对地,电源输出对地;电路板线路须有安全间距。

·温度抗燃:零组件需具备抗燃之安全规格,工作温度须於安全规格内。

·机壳接地:需於0.1欧姆以下,以避免漏电触电之危险。

·变压输出特性:开路、短路及最大伏安(VA)输出·异常测试:散热风扇停转、电压选择开关设定错误*电磁兼容(Electromagnetic Compliance)测试:电源供应器需符合CISPR 22、CLASS B之传导与幅射的4dB馀裕度,电源供应器需在以下三种负载状况下测试:每个输出为空载、每个输出为50%负载、每个输出为100%负载。

·传导干扰/免疫:经由电源线之传导性干扰/免疫·幅射干扰/免疫:经由磁场之幅射性干扰/免疫*可靠性(Reliability)测试:老化寿命测试:高温(约50-60度)及长时间(约8-24小时)满载测试。

*其他测试:·ESD:Electrostatic Discharge静电放电(人或物体经由直接接触或间隔放电引起)在2-15KV之ESD脉波下,待测物之每个表面区域应执行连续20次的静电放电测试,电源供应器之输出需继续工作而不会产生突波(Glitch)或中断(Interrupt),直接ESD接触时不应造成过激(Overshoot)或欠激(Undershoot)之超过稳压范围的状况、及过电压保护(OVP)、过电流保护(OCP)等。

另外,於ESD放电电压在高达25KV下,应不致造成元件故障(Failure)。

·EFT:Electrical Fast Transient or burst一串切换杂讯经由电源线或I/O线路之传导性干扰(由供电或建筑物内引起)。

·Surge:经由电源线之高能量暂态杂讯干扰(电灯之闪动引起)。

·VD/I:Dips and Interrupts电源电压下降或中断(电力分配系统之故障或失误所引起,例如供电过载或空气开关跳动所引起)·Inrush: 开机输入冲击电流,开关电源对供电系统的影响。

第一部份:开关电源测试规范电源指标的概念、定义一.描述输入电压影响输出电压的几个指标形式。

1.绝对稳压系数。

A.绝对稳压系数:表示负载不变时,稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。

既:K=△U0/△Ui。

B.相对稳压系数:表示负载不变时,稳压器输出直流电压Uo的相对变化量△Uo 与输出电网Ui的相对变化量△Ui之比。

急:S=△Uo/Uo / △Ui/Ui2. 电网调整率。

它表示输入电网电压由额定值变化+-10%时,稳压电源输出电压的相对变化量,有时也以绝对值表示。

3. 电压稳定度。

负载电流保持为额定范围内的任何值,输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo(百分值),称为稳压器的电压稳定度。

二.负载对输出电压影响的几种指标形式。

1.负载调整率(也称电流调整率)。

在额定电网电压下,负载电流从零变化到最大时,输出电压的最大相对变化量,常用百分数表示,有时也用绝对变化量表示。

2.输出电阻(也称等效内阻或内阻)。

在额定电网电压下,由于负载电流变化△IL引起输出电压变化△Uo,则输出电阻为Ro=|△Uo/△IL| 欧。

三.纹波电压的几个指标形式。

所谓纹波电压,是指输出电压中50赫或100赫的交流分量,通常用有效值或峰值表示。

经过稳压作用,可以使整流滤波后的纹波电压大大降低,降低的倍数反比于稳压系数S 。

问题:如何测量电源纹波?回答:可以先用示波器将整个波形捕获,然后将关心的纹波部分放大来观察和测量(自动测量或光标测量均可),同时还要利用示波器的FFT功能从频域进行分析。

1.最大纹波电压。

在额定输出电压和负载电流下,输出电压的纹波(包括噪声)的绝对值的大小,通常以峰峰值或有效值表示。

2.纹波系数Y(%)。

在额定负载电流下,输出纹波电压的有效值Urms与输出直流电压Uo之比,既y=Umrs/Uo x100%3.纹波电压抑制比。

在规定的纹波频率(例如50HZ)下,输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比,即:纹波电压抑制比=Ui~/Uo~ 。

这里声明一下:噪声不同于纹波。

纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分,用峰-峰(peak to peak)值表示,一般在输出电压的0.5%以下;噪声是出现在输出端子间的纹波以外的一种高频成分,也用峰-峰(peak to peak)值表示,一般在输出电压的1%左右。

纹波噪声是二者的合成,用峰-峰(peak to peak)值表示,一般在输出电压的2%以下。

第二部份:开关电源测试方法一.耐电压(HI.POT,ELECTRIC STRENGTH ,DIELECTRIC VOLTAGE WITHSTAND)KV1.1 定义:于指定的端子间,例如:I/P-O/P,I/P-FG,O/P-FG间,可耐交流之有效值,漏电流一般可容许10毫安,时间1分钟。

1.2 测试条件:Ta:25摄氏度;RH:室内湿度。

1.3 说明:1.3.1 耐压测试主要为防止电气破坏,经由输入串入之高压,影响使用者安全。

1.3.2 测试时电压必须由0V开始调升,并于1分钟内调至最高点。

1.3.2 放电时必须注意测试器之Timer设定,于OFF前将电压调回 0V。

1.3.3 安规认证测试时,变压器需另行加测,室内,温度25摄氏度,RH:95摄氏度,48HR,后测试变压器初/次级与初级/CORE。

1.3.5生产线测试时间为1秒钟。

二.纹波噪声(涟波杂讯电压)(Ripple & Noise)%,mv2.1定义:直流输出电压上重叠之交流电压成份最大值(P-P)或有效值。

2.2测试条件:I/P: NominalO/P : Full LoadTa : 25℃2.3说明:2.3.1示波器之GND线愈短愈好,测试线得远离PUS。

2.3.2使用1:1之Probe。

2.3.3 Scope之BW一般设定于20MHz,但是对于目前的网络产品测试纹波噪声最好将BW设为最大。

2.3.4 Noise与使用仪器,环境差异极大,因此测试必须表明测试地点。

2.3.5测试纹波噪声以不超过原规格值 +1%Vo。

三.漏电流(洩漏电流)(Leakage Current)mA3.1定义:输入一机壳间流通之电流(机壳必须为接大地时)。

3.2测试条件:I/P:Vin max.×1.06(TUV)/60HzVin max.(UL1012)/60HzO/P: No Load/Full LoadTa: 25 ℃3.3说明:3.3.1 L,N均需测。

3.3.2UL1012 R值为1K5。

TUV R值为2K/0。

15uF。

3.3.3漏电流规格TUV:3。

5mA,UL1012:5mA。

四.温度测试(Temperature Test)4.1定义:温度测试指PSU于正常工作下,其零件或Case温度不得超出其材质规格或规格定值。

4.2测试条件:I/P: NominalO/P: Full LoadTa : 25℃4.3测试方法:4.3.1将Thermo Coupler(TYPE K)稳固的固定于量测的物体上(速干、Tape或焊接方式)。

4.3.2 Thermo Coupler于末端绞三圈后焊成一球状测试。

4.3.3我们一般用点温计测量。

4.4测试零件:热源及易受热源影响部分例如:输入端子、Fuse、输入电容、输入电感、滤波电容、桥整、热敏、突波吸收器、输出电容、输出电容、输出电感、变压器、铁芯、绕线、散热片、大功率半导体、Case、热源零件下之P.C.B.……。

4.5零件温度限制:4.5.1零件上有标示温度者,以标示之温度为基准。

4.5.2其他未标示温度之零件,温度不超过P.C.B.之耐温。

4.5.3电感显示个别申请安规者,温升限制65℃Max(UL1012),75℃ Max(TUV)。

五.输入电压调节率(Line Regulation), %5.1定义:输入电压在额定范围内变化时,输出电压之变化率。

Vmax-VnorLine Regulation(+)=------------------VnorVnor-VminLine Regulation(-)=------------------VnorVmax-VminLine Regulation=----------------VnorVnor:输入电压为常态值,输出为满载时之输出电压。

Vmax:输入电压变化时之最高输出电压。

Vmin:输入电压变化时之最低输出电压。

5.2测试条件:I/P:Min./Nominal/MaxO/P:Full LoadTa:25℃5.3说明:Line Regulation 亦可直接Vmax-Vnor与Vmin-Vnor之±最大值以mV表示,再配合Tolerance%表示。
