剪力墙与连梁配筋关系
浅述剪力墙连梁设计
浅述剪力墙连梁设计在建筑结构设计中，剪力墙连梁是一个十分重要的组成部分。
它不仅在结构的抗震性能中发挥着关键作用，还对整个结构的稳定性和安全性有着重要影响。
剪力墙连梁，简单来说，就是连接两片剪力墙的梁。
它的存在使得剪力墙结构能够协同工作，共同抵抗水平荷载，如地震作用和风荷载。
为了更好地理解剪力墙连梁的设计，我们首先需要了解它的受力特点。
在水平荷载作用下，连梁会承受较大的弯矩和剪力。
由于连梁的跨高比较小，其内力分布往往比较复杂。
在设计剪力墙连梁时，有几个关键的参数需要重点考虑。
其中之一就是连梁的截面尺寸。
合理的截面尺寸能够保证连梁具有足够的承载能力和变形能力。
如果连梁的截面尺寸过大，可能会导致其刚度增加，吸收过多的地震能量，从而对整个结构的抗震性能产生不利影响；反之，如果截面尺寸过小，则可能无法满足承载能力的要求。
连梁的配筋也是设计中的重要环节。
配筋的数量和布置方式需要根据连梁的受力情况进行精确计算。
一般来说，纵向钢筋主要用于承受弯矩，而箍筋则用于承受剪力。
在配筋设计时，需要充分考虑钢筋的强度、直径、间距等因素，以确保连梁在受力时能够发挥出良好的性能。
此外，连梁的混凝土强度等级也会对其性能产生影响。
较高强度等级的混凝土可以提高连梁的承载能力，但同时也可能会导致其脆性增加。
因此，在选择混凝土强度等级时，需要综合考虑结构的受力要求、施工条件以及经济性等因素。
在实际的设计过程中，还需要考虑连梁与剪力墙之间的协同工作关系。
连梁的变形会影响剪力墙的受力状态，而剪力墙的变形也会反过来影响连梁的性能。
因此，需要通过合理的设计，使得连梁和剪力墙能够共同工作，有效地抵抗水平荷载。
为了保证剪力墙连梁在地震作用下具有良好的耗能能力，还可以采用一些特殊的设计方法。
例如，可以通过设置交叉斜筋、对角暗撑等方式来提高连梁的抗震性能。
同时，软件分析在剪力墙连梁设计中也起着重要的作用。
通过使用专业的结构分析软件，可以对连梁的受力情况进行精确模拟，从而为设计提供可靠的依据。
剪力墙及简体洞口连梁的纵向钢筋、斜筋及箍筋的构造
剪力墙及简体洞口连梁的纵向钢筋、斜筋及箍筋的构造1 连梁沿上、下边缘单侧纵向钢筋的最小配筋率不应小于0.15％，且配筋不宜少于212；交叉斜筋配筋连梁单向对角斜筋不宜少于212，单组折线筋的截面面积可取为单向对角斜筋截面面积的一半，且直径不宜小于12mm；集中对角斜筋配筋连梁和对角暗撑连梁中每组对角斜筋应至少由4根直径不小于14mm的钢筋组成。
2 交叉斜筋配筋连梁的对角斜筋在梁端部位应设置不少于3根拉筋，拉筋的间距不应大于连梁宽度和200mm的较小值，直径不应小于6mm；集中对角斜筋配筋连梁应在梁截面内沿水平方向及竖直方向设置双向拉筋，拉筋应勾住外侧纵向钢筋，间距不应大于200mm，直径不应小于8mm；对角暗撑配筋连梁中暗撑箍筋的外缘沿梁截面宽度方向不宜小于梁宽的一半，另一方向不宜小于梁宽的1／5；对角暗撑约束箍筋的间距不宜大于暗撑钢筋直径的6倍，当计算间距小于100mm时可取100mm，箍筋肢距不应大于350mm。
除集中对角斜筋配筋连梁以外，其余连梁的水平钢筋及箍筋形成的钢筋网之间应采用拉筋拉结，拉筋直径不宜小于6mm，间距不宜大于400mm。
3 沿连梁全长箍筋的构造宜按本规范第11．3．6条和第11．3．8条框架梁梁端加密区箍筋的构造要求采用；对角暗撑配筋连梁沿连梁全长箍筋的间距可按本规范表11．3．62中规定值的两倍取用。
4 连梁纵向受力钢筋、交叉斜筋伸入墙内的锚固长度不应小于laE，且不应小于600mm；顶层连梁纵向钢筋伸入墙体的长度范围内，应配置间距不大于150mm的构造箍筋，箍筋直径应与该连梁的箍筋直径相同。
5 剪力墙的水平分布钢筋可作为连梁的纵向构造钢筋在连梁范围内贯通。
当梁的腹板高度hw不小于450mm时，其两侧面沿梁高范围设置的纵向构造钢筋的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋的面积配筋率尚不应小于0.3％。
连梁超筋怎么处理？
1、连梁受力分析当剪力墙在水平力作用下产生侧移时，连梁由于受到两端墙的约束而产生相应约束弯矩，在剪力墙的转角不变情况下，连梁的线刚度越大则约束作用越强，相应产生的约束弯矩也越大。
对于各层平面基本相同的结构，连梁的最大弯矩（剪力）一般出现在最大层间位移角所在层及附近楼层，当连梁刚度相对较大时，其最大内力层会有所下移动。
2、连梁超筋解决措施剪力墙连梁对剪切变形十分敏感，其名义剪应力限制比较严，在很多情况下设计计算会出现“超限”情况，高规7．2．26 给出了一些处理方法。
1 减小连梁截面高度或采取其他减小连梁刚度的措施。
2 抗震设计剪力墙连梁的弯矩可塑性调幅；内力计算时已经按本规程第5．2．1条的规定降低了刚度的连梁，其弯矩值不宜再调幅，或限制再调幅范围。
此时，应取弯矩调幅后相应的剪力设计值校核其是否满足本规程第7．2．22条的规定；剪力墙中其他连梁和墙肢的弯矩设计值宜视调幅连梁数量的多少而相应适当增大。
3 当连梁破坏对承受竖向荷载无明显影响时，可按独立墙肢的计算简图进行第二次多遇地震作用下的内力分析，墙肢截面应按两次计算的较大值计算配筋。
1）其中，降低梁高最为有效，因连梁对剪力墙的约束能力随连梁的线刚度的减小而减小，梁高h对梁线刚度的影响是三次方的关系，而对受剪承载力是一次方的关系；降低梁高的另外一种方式是连梁中间设水平缝，具体见抗规2010版6．4．7条。
2）当降低梁高还不能解决超筋问题时，还可以通过减短墙长增加梁长的方式降低连梁线刚度；3）此外，应避免竖向荷载下连梁承受剪力过大，如连梁上最好不要搭设楼面主梁。
4）还有避免连梁两侧的剪力墙轴压比相差过大，轴压比相差较大会造成剪力墙的附加剪力，在连梁两侧墙长相差悬殊时很容易出现。
5）还可在连梁两端点铰。
6）虚梁做法之前做一个项目.与电梯间井筒相连的一根连梁超筋很厉害.由700高做到20000都无济于事.听说北京院有一种做法.就是把超筋的连梁设成100x100的虚梁. 剪力墙按此计算配筋.保证墙有足够的安全储备. 然后连梁还是按原来做成200x400.在配箍率有一定保证的前提下给此连梁配筋..条件是此连梁主要用于耗能不太用于承重.无次梁搭接.对于北京院的上述做法，笔者理解为，其实是执行高规3 当连梁破坏对承受竖向荷载无明显影响时，可按独立墙肢的计算简图进行第二次多遇地震作用下的内力分析，墙肢截面应按两次计算的较大值计算配筋。

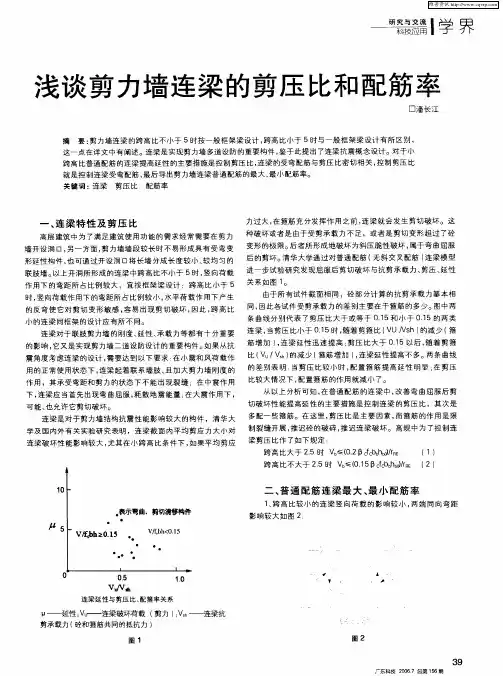

浅谈剪力墙连梁的剪压比和配筋率
配置箍筋的作 用就减Ｉ 了。 Ｊ 、 作 用，其承 受弯距和剪力的状态下不能 出现裂缝 ；在 中震作 用 比较 大情 况下 ， 从以上分析可知 ， 在普通 配筋的连梁中 ， 改善弯曲屈服后剪 下 ， 梁 应 当首 先 出 现 弯 曲 屈服 ， 散 地 震 能 量 ： 大 震 作 用 下 ， 连 耗 在
二 、 通 配 筋 连 梁 最 大 、 小 配 筋 率 普 最
１ 跨 高 比较 小 的 连 梁 竖 向 荷 载 的影 响 较 小 ， 端 同 向 弯 距 、 两 影 响 较 大 如 图 ２ ：
Ｖ
＾
连梁延性与剪压 比、 配箍率关系
— —
延性 ；Ｕ 一 连梁破坏荷载 （ Ｖ＿ ＿ 剪力 ）Ｖｎ ；。——连梁抗
图 ２
剪承载 力 （ 砼和 箍筋 共 同的抵 抗力 ）
图 １
广东科技 ２ ０ 总第 １ ６期 ０６ ７ ５
维普资讯
学 界 Ｉ技交 应 科用 研与流 究
按 照强剪 弱弯设计时 ，ｂ （ ＬＭｂ Ｌ＋ Ｇ 通 常连 梁是 小配筋率要 求计算支座受弯配筋 。 Ｖ＝ ＭＤ ｎＶ ｂ， ＋ ） ／ 依据 高规表 ６３２ １可知， ．． — 抗 －％和 （ ｆＩ／ ８ ｆ％之中 ０ ， ） 对称配筋 ， 即上 、 受 弯钢 筋 相 同 ， 略 连 梁 在 竖 向荷 载 下 的 剪 震等级为一级时支座受弯最小配筋率取 ０４ 下 忽
力 ， 公 式 可 近似 为 ： 则 Ｖ＝ ＬＬ＝ Ａ ｆｈ０ａ） Ｌ Ａｆ ＃Ｌ ｂ２ Ｍｂ Ｌ２ ｓ ｂ ／ 一 ／Ｌ一２ ｓｈ Ｌ ｙ （ ３） 大值
就 是 控 制 连 梁 受 弯配 筋 ， 后 导 出 剪 力墙 连 梁 普 通 配 筋 的最 大 、 小 配 筋 率 。 最 最 关键 词 ： 梁 连 剪压比 配 筋 率
剪力墙暗梁和剪力墙身、剪力墙连梁的关系[教学]
![剪力墙暗梁和剪力墙身、剪力墙连梁的关系[教学]](https://img.taocdn.com/s3/m/b2721031ba68a98271fe910ef12d2af90242a89b.png)
剪力墙暗梁和剪力墙身、剪力墙连梁的关系[教学]1. 第一篇范本：剪力墙暗梁和剪力墙身的关系一、引言a. 本章介绍剪力墙暗梁和剪力墙身之间的关系。
b. 详细阐述暗梁在剪力墙结构中的作用和设计要求。
二、剪力墙暗梁的定义与作用a. 定义：剪力墙暗梁是指与剪力墙垂直的横向构件。
b. 作用：提供剪力墙和剪力墙之间的连接，增加结构的整体刚度和抗震性能。
三、剪力墙暗梁的设计要求a. 强度要求：根据设计荷载计算暗梁的强度。
b. 布置要求：暗梁的布置应遵循合理间距和跨度的原则。
c. 连接要求：暗梁与剪力墙之间的连接应采用可靠的技术措施。
四、剪力墙身的定义与特点a. 定义：剪力墙身是指剪力墙除去暗梁部分的结构。
b. 特点：剪力墙身承担剪力墙的主要荷载和剪力传递功能。
五、剪力墙身的设计要点a. 厚度要求：根据设计荷载和材料强度计算剪力墙身的最小厚度。
b. 配筋要求：根据结构计算确定剪力墙身的纵筋和箍筋配筋。
c. 开孔要求：剪力墙身的开孔应符合建筑设计规范要求。
六、剪力墙暗梁和剪力墙身的关系a. 暗梁与剪力墙身之间的协同作用。
b. 暗梁设计应考虑剪力墙身的承载能力和变形要求。
七、总结a. 剪力墙暗梁和剪力墙身的关系在剪力墙结构中起着重要作用。
b. 设计师应充分考虑暗梁和剪力墙身的设计要求，确保结构的安全和稳定。
附件：无法律名词及注释：1. 剪力墙：指由混凝土或砌体构成，用于承担和传递剪力力的垂直结构墙体。
2. 暗梁：指隐藏在剪力墙内部，用于加强剪力墙整体稳定性的横向构件。
3. 结构刚度：指结构对外界荷载作用下变形抵抗能力的大小。
4. 抗震性能：指结构在地震荷载作用下的稳定性和安全性能。
2. 第二篇范本：剪力墙连梁的设计与施工一、引言a. 本章介绍剪力墙连梁的设计与施工要点。
b. 详细阐述连梁在剪力墙结构中的作用和重要性。
二、剪力墙连梁的作用与分类a. 作用：提供剪力墙之间的横向连接，并增加结构整体刚度和抗震性能。
b. 分类：根据连梁的位置和形式，可分为水平连梁和竖向连梁。
广联达GTJ2021中剪力墙钢筋和连梁如何计算的
广联达GTJ2021中剪力墙钢筋和连梁如何计算的短肢剪力墙1.业务背景：短肢剪力墙，指的是截面厚度不大于300mm，且各肢横截面高度与厚度之比的最大值大于4但≤8的剪力墙。
2.短肢剪力墙的受力、变形特征，类似于框剪结构。
但比框架结构的刚度分配、内力分配更合理，结构的变形协调导致的竖向位移差别，也比框剪结构小，则传基础荷载更均匀、合理。
3.各肢横截面高度与厚度之比的小于4就是异形柱和框架柱。
大于8时，剪力墙以处于受弯工作状态时，才能有足够的延性，故剪力墙应当是高细的，如果剪力墙太长时，将形成低宽剪力墙，就会易受剪破坏，剪力墙呈脆性，不利于抗震。
《高层建筑混凝土结构技术规程》77页下图4.抗震的原理就是吸收能量，所以短肢剪力墙即可以保证变形能力吸收能量，又不容易发生脆性破坏。
剪力墙的垂直钢筋在基础层构造形式1.当保护层厚度≤5d，在基础范围里为min（10d，100）间隔的箍筋，当保护层厚度＞5d，则为间隔为500的箍筋2.当基础高度≥LAE，即满足直锚，墙柱纵筋伸到基底弯钩为max（6d，150）当基础高度＜LAE，即不满足直锚，墙柱纵筋伸到基底弯钩为15*d，但在基础内的总长度要满足max（0.6*lae,≥20d）+15*d（同剪力墙边缘构件）剪力墙的垂直钢筋在非基础层构造形式1.非顶层垂直钢筋长度=层高+1.2lae（见16G101-173页）•2.焊接和机械连接垂直钢筋长度=层高-500+5002.剪力墙在顶层构造形式判定原则：如果遇到梁构件，满足直锚时为lae，其他情况为到顶弯折≥12*d。
剪力墙的水平钢筋1.一字剪力墙的无暗柱或者有一字型和L形暗柱端部弯折10*d（一种情况例外，后面会讲到）2.转角墙或斜交转角墙外侧连续通过，内侧15*d3.剪力墙遇到端柱时，能直锚就直锚，不能直锚，伸到对边弯折15*d。
钢筋伸入长度大于等于lae时候，可直锚，也可伸到端部剪力墙的水平钢筋代替暗柱箍筋1.体积配箍率(ρv)：体现柱端箍筋对砼的约束作用，箍筋体积配箍率的基本公式是ρv=箍筋的钢筋体积/混凝土的体积。
剪力墙结构设计中连梁超筋问题及处理措施
剪力墙结构设计中连梁超筋问题及处理措施提要：随着社会的发展，如今越来越多的住宅结构形式采用剪力墙结构，尤其对于高烈度区，或者体形比较不规则的剪力墙结构，连梁超筋是不可不免的。
本文分析了高层剪力墙结构设计时连梁超筋的原因，并给出了常用的处理措施。
关键词：连梁超筋；处理措施；引言高层住宅建筑的结构设计，近年来以剪力墙的形式居多，而新修改的规范也提出了更加严格的设计标准。
本文仅对剪力墙结构设计时出现的连梁超筋问题提出一些解决办法。
连梁指在剪力墙结构中，连接墙肢与墙肢，在墙肢平面内相连且与剪力墙轴线夹角不大于25度，跨高比小于5的短跨梁。
连梁一般具有跨度小、截面大，与连梁相连的墙体刚度又很大等特点。
一般在风荷载和地震作用下，连梁的内力往往很大。
所以连梁超限问题在剪力墙中是很常见的，尤其是在高烈度区，经常会遇到连梁超限的情况。
地震工况下除了竖向荷载产生的内力外，连梁产生内力的原因一般有两种，一是连梁两端竖向构件变形不一致使连梁产生的相对位移；二是连梁两端竖向构件弯曲变形使连梁产生转角。
而连梁超限的原因一般有两种，第一种是受弯超限，具体表现为连梁纵向受拉钢筋配筋率超过2.5%，或梁端混凝土受压区高度和有效高度之比大于规范限制，连梁受弯超限一般也可以通过调整连梁截面尺寸或计入受压区钢筋贡献来解决，这类超限一般是比较好解决的；第二种是连梁不满足减压比控制要求，此时连梁的破坏形式为斜压破坏，脆性特征明显，需妥善处理，根据规范建议结合实际工程经验，一般有效的解决方法有以下几种：1、连梁刚度折减这是规范推荐也是工程中常用的方法，在计算中，由于考虑构件是按弹性考虑的，墙的刚度远大于连梁的刚度，在墙稍有变形的情况下，连梁会承担极大的弯矩和剪力。
此时连梁会先开裂，这正是抗震所要求的连梁成为抗震的第一道防线，也是计算中允许对连梁刚度折减的原因。
为了保证连梁正常使用状态下的工作性能，控制裂缝不要开展过大，连梁折减系数不要取得太小，设计时要根据建筑的抗震设防烈度的高低确定连梁的刚度折减系数，通常6、7度地区可取0.7；8、9度地区可取0.5，非抗震设防地区和风荷载控制为主的地区不折减或少折减。
连梁设计及配筋
连梁设计及配筋摘要在剪力墙结构和框架—剪力墙结构中，连接墙肢与墙肢，墙肢与框架柱的梁称为连梁。
连梁一般具有跨度小、截面大，与连梁相连的墙体刚度又很大等特点。
一般在风荷载和地震荷载的作用下，连梁的内力往往很大。
此外，高层建筑中，由于连梁两端墙肢的不均匀压缩，会引起连梁两端的竖向位移差，这也将在连梁内产生内力。
在设计时，即使采取降低连梁内力的各种措施，如：增大剪力墙的洞口宽度、在连梁中部开水平缝、在计算内力和位移时对连梁刚度进行折减、对局部内力过大层的连梁进行调整等，仍难使连梁的设计符合要求。
基于这种情况，本文将提供连梁设计的几个建议，并且讨论连梁设计时的配筋计算。
关键词高层结构；连梁计算1连梁的工作和破坏机理在风荷载和地震荷载作用下，墙肢产生弯曲变形，使连梁产生转角，从而使连梁产生内力。
同时连梁端部的弯矩、剪力和轴力又反过来减少了墙肢的内力和变形，对墙肢起到了一定的约束作用，改善了墙肢的受力状态。
高层建筑剪力墙中的连梁在水平荷载作用下的破坏可分两种，即脆性破坏（剪切破坏）和延性破坏（弯曲破坏）。
连梁在发生脆性破坏时就丧失了承载力，在沿墙全高所有连梁均发生剪切破坏时，各墙肢丧失了连梁对它的约束作用，将成为单片的独立梁。
这会使结构的侧向刚度大大降低，变形加大，墙肢弯矩加大，并且进一步增加Ｐ—Δ效应（竖向荷载由于水平位移而产生的附加弯矩），并最终可能导致结构的倒塌。
为了实现连梁的强剪弱弯、推迟剪切破坏、提高延性，《高规》7.2.22给出了连梁剪力设计值的增大系数，9度抗震设计时要求用连梁实际抗弯配筋反算该增大系数。
连梁在发生延性破坏时，梁端会出现垂直裂缝，受拉区会出现微裂缝，在地震作用下会出现交叉裂缝，并形成塑性绞，结构刚度降低，变形加大，从而吸收大量的地震能量，同时通过塑性铰仍能继续传递弯矩和剪力，对墙肢起到一定的约束作用，使剪力墙保持足够的刚度和强度。
在这一过程中，连梁起到了一种耗能的作用，对减少墙肢内力，延缓墙肢屈服有着重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剪力墙与连梁配筋关系
转角剪力墙水平钢筋连续通过，连梁钢筋是剪力墙水平筋连续通过，那要是这两种情况组合起来了，见下图，剪力墙钢筋和连梁钢筋应该怎样布置？
问题补充：
剪力墙转角处外侧水平钢筋连续通过我能用软件来实现，剪力墙水平筋通过连梁也能实现，现在的意思是①在连梁这个位置剪力墙的水平筋通过连梁，在连梁下部是剪力墙转角墙，就应该连续通过②剪力墙转角处无论是在连梁位置，还是在连梁一下位置都连续通过，然后连梁的钢筋锚固在剪力墙内我说的是配筋情况
1、转角剪力墙水平筋连续通过可以理解，连梁钢筋是剪力墙水平筋是不行的，连梁钢筋是不能替代剪力墙钢筋的，如图集所示。
连梁纵筋要布置在水平筋的内侧的。
2、你说的连梁钢筋是没法设置的。
3、转角剪力墙水平筋连续通过只能是外侧，内侧钢筋是不允许通过的。
可以通过节点来设置。
如图2
如果剪力墙的水平分布筋是连梁的侧面纵筋在定义连梁中不用设置连梁的侧面纵筋，软件默认在连梁处联系通过。
连梁钢筋锚固到暗柱即可。
