广联达画剪力墙时的常见问题(值得收藏)
梁的支座识别为剪力墙，但是计算却没有按照锚入平行墙节点计算。钢筋算量2009济南
2010-6-11
答：新版本中重新提取梁跨就可以了
剪力墙遇到很长的暗柱，剪力墙只想锚入墙里一个锚固，怎么设置钢筋算量2009南宁2010-6-11 答：可以把暗柱的类别换成端柱就可以了，因为剪力墙遇到暗柱是不考虑直锚和弯锚的，但是遇到端柱就考虑了
剪力墙钢筋一侧的直径不同如何输入？钢筋算量2009长春2010-6-10
答：剪力墙的输入格式：(1)B12/(1)B14@100+(1)B12/B10@100，主要处理每排钢筋中有多种钢筋信息但配筋间距相同，计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距。
不同属性的剪力墙合并和钢筋计算？钢筋算量2009郑州2010-6-10
答：工程中有相邻墙段，厚度不同，一侧平齐，平齐这一侧的钢筋是通长计算的，但是绘制时需要分段绘制。采用合并功能，可以把两段墙合并，但是保留本身各自的属性。选中两段墙图元，选择“合并”命令。在是否保留墙段各自属性对话框中选择是，合并成功。汇总计算，在编辑钢筋中查看计算结果，可以看到，剪力墙平齐一侧的钢筋是通常计算的。
在钢筋中剪力墙要布置暗梁，但导入算量怎么变成框架梁了？钢筋算量2009郑州2010-6-10 答：一般情况下，暗梁是不需要导入的，因为和剪力墙一起浇注，他们的量是算在一起的，所以GCL2008中没有暗梁构件，在钢筋导入图形软件时可以选择需要导入构件类型，暗梁不选就可以了。
CAd识别短肢剪力墙的时候两段墙体距离比较近，软件识别成一段墙体了？图形算量GCL2008杭州2010-6-8
答：按照正常操作提取墙体边线和读取墙厚，进行到识别墙这一步的时候，对话框下方有个洞口最大宽度的选项，默认是3000，此时可以测量一下图纸上两段墙体的间距，输入一个小于这个间距的数值，然后再去识别墙就可以了。
GGJ10.0中，剪力墙能否处理三排、四排的钢筋？GGJ10.0洛阳2010-6-8
答：如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）。
剪力墙底部加强，多了一排水平筋和垂直筋，输入技巧钢筋算量2009银川市2010-6-7
答：
20、剪力墙底部加强，多了一排水平筋和垂直筋，输入技巧
剪力墙底部加强的输入，底部1000范围内为三排，到上边2000范围内为两排钢筋，软件中怎么处理？
方法：步骤1、水平筋的输入方式为：（1）b12-200+(1)b14-200[1000]+(1)b12-200，如果不输入范围软件默认剪力墙的全高
步骤2、垂直筋的输入方式：在垂直筋中输入内侧和外侧两排，剩下的一排在其他钢筋中输入，因为底部加强的这个钢筋长度一般是固定的，很容易计算
注意：尽量不要断开两道墙绘制，因为断开了，垂直筋会多一个搭接或者多一个接头
对于剪力墙的水平钢筋在梁里头会不会算呢钢筋算量2009长沙2010-6-7
答：梁中如果有侧面钢筋的话，水平钢筋就是算到梁底，没有侧面钢筋就算到梁里头
屋面的栏板，用剪力墙画的，但是纵向钢筋为什么是两段呢钢筋算量2009长沙2010-6-7
答：软件在计算底层纵筋的时候，会计算插筋，所以就导致纵筋有两段，但如果是用来处理栏板，确实不需要这个插筋的话，你可以选中该剪力墙-属性-插筋设置-纵筋锚固
剪力墙水平钢筋的几种输入形式钢筋算量2009青岛2010-6-4
答：格式1：【(排数)】<级别><直径><间距>【[布置范围]】；1、常规格式：(2)B12@100；2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12/B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距；4、每排钢筋中有多种钢筋信息且各种配筋间距不同：
(1)B12@200/(1)B14@100+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距；5、每排各种配筋信息的布置范围由设计指定：(1)B12@100[1500]/(1)B14@100[1300]+(1)B12@100[1500]/(1)B14@100[1300]；
2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；
剪力墙水平钢筋根数的计算与暗梁的关系？钢筋算量2009石家庄2010-6-2
答：答：若暗梁有侧面钢筋，无论是几根，无论暗梁的高度是多少，暗梁处没有剪力墙的水平钢筋。若暗梁无侧面钢筋，剪力墙的水平钢筋通过暗梁。
剪力墙门窗洞口上下都有连梁，软件如何布置？钢筋算量2009广州2010-5-24
答：
在连梁的属性中有“是否为洞口上方”的选项，选“是”则为洞口上方连梁，选“否”就为洞口下方连梁。
钢筋2009软件中，剪力墙中内外侧钢筋直径不一致时怎么处理？钢筋算量2009哈尔滨
2010-5-24
答：内外侧钢筋直径不同时用加号连接顺时针画时外侧钢筋在前面，比如：
(1)B12@200+(1)B14@100
剪力墙高度方向上每排各种配筋信息的布置范围由设计指定如何处理？钢筋算量2009杭州2010-5-17
答：
输入如下格式：：
(1)B12@100[1500]/(1)B14@100[1300]+(1)B12@100[1500]/(1)B14@100[1300]；
注意事项：1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示水平钢筋从左侧到右侧的顺序布置。
2、同排存在不同的钢筋信息用“/”隔开；此时当间距后面带“[]”,且括号内必须输入数值，则表示钢筋信息从下之上依次布置，括号内的数值表示该水平筋布置的范围高度；
图形2008中算出来的量剪力墙为负数。版本为1528的图形算量GCL2008重庆2010-5-17
答：墙类别和材质不一致，类别是商品砼，但是材质选的砖，导致计算工程量为负。把材质调整为砼就可以了
GGJ2009中剪力墙水平筋或垂直筋隔一布一时怎么处理？钢筋算量2009甘肃2010-5-14 答：GGJ2009中剪力墙水平筋或垂直筋隔一布一时，用“/”连接。
剪力墙的水平钢筋与连梁的钢筋存不存在扣减？钢筋算量2009长沙2010-5-10
答：剪力墙的水平钢筋与连梁的侧面钢筋存在扣减
暗柱需要套剪力墙的子目，框架柱套的是矩形柱的子目，在用做法刷功能的时候，怎么样快速的把他区分开来呢图形算量GCL2008长沙2010-5-10
答：做法做法刷中有“过滤”的功能，“同类型中按属性过滤”，然后把“类别”勾上，这样就可以在使用做法刷功能的时候，有效的把框架柱和暗柱区分开来
在钢筋中剪力墙要布置暗梁，但导入算量怎么变成框架梁了？图形算量GCL2008郑州2010-5-10 答：一般情况下，暗梁是不需要导入的，因为和剪力墙一起浇注，他们的量是算在一起的，所以GCL2008中没有暗梁构件，在钢筋导入图形软件时可以选择需要导入构件类型，暗梁不选就可以了。
工程中遇到剪力墙的内外侧保护层不同时如何处理（如下图）？钢筋算量2009昆明2010-5-9 答：
答：在GGJ2009软件中，把剪力墙选中之后，点开属性编辑器，在保护层厚度里输入“20/40”即可，输入时要注意看屏幕下的状态条提示输入;
.钢筋2009中剪力墙锚入筏板中550如何调?钢筋算量2009天津2010-5-7
答：
步骤一：在节点设置里设置此两项，将a调为节点2
步骤二：在锚固搭接里相应的钢筋型号的锚固值调成550就可以了
在剪力墙结构中暗柱的复杂箍筋怎么处理？钢筋算量2009长春2010-5-6
答：只要选中你要布置箍筋的柱子点击属性，把属性中的“柱截面编辑”改为是，我们就可以根据图纸画出我们的箍筋纵筋或拉筋。
剪力墙错开搭接的长度为1.2lae+500，软件为什么计算的是1.2lae+0.3lae？图形算量GCL2008青岛2010-5-5
答：计算设置中墙有一条设置【墙身钢筋搭接长度】，软件默认的是按照按照搭接错开百分率计算，下拉修改为按照平法图集计算即可
在框剪结构中，剪力墙的抗震等级与其它构件不一样，怎么处理？钢筋算量2009昆明2010-4-25
答：
答：在“工程设置”里的“楼层设置”，直接修改剪力墙的抗震等级。如图：
剪力墙的内外侧钢筋信息不同时要如何处理？钢筋算量2009广州2010-4-24
答：剪力墙的属性框中，水平筋和竖直筋的对应栏可输入：(1)B14@100+(1)B12@100,+号前的为外侧钢筋，+号后的为内侧钢筋，（）内的数字表示钢筋排数。在绘制墙时，要注意绘图方向，按照顺时针方向画。
剪力墙的水平钢筋算至连梁、暗梁底还是顶？钢筋算量2009广州2010-4-24
答：如果连梁、暗梁没有侧面钢筋就算至梁顶，如果有侧面钢筋，剪力墙的水平筋算至梁底。剪力墙内外排分布筋钢筋信息不同时，如何布置？钢筋算量2009唐山2010-4-24
答：内外筋不同时，两排筋之间可用“+”连接，例如（1）B12@200+（1）B14@200，当剪力墙按逆时针布置时，“+”前是外排筋，后边是内排筋，顺时针时相反。
钢筋2009中剪力墙钢筋想插入筏板基础1500，如何操作？钢筋算量2009哈尔滨2010-4-22 答：在定义墙时点击其他属性，点击计算设置，展开小三点，将剪力墙基础插筋弯折长度直接给成1500即可。
剪力墙的垂直钢筋同一排的直径和间距不同钢筋算量2009福州2010-4-22
答：
在2009的钢筋版本中，可以在垂直筋的位置输入：
(1)B12@200/(1)B14@100+(1)B12@100/B10@200；
主要处理每排钢筋中有多种钢筋信息且各种配筋间距不同
计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距；
GGJ2009中，剪力墙三排、四排的钢筋怎样处理？钢筋算量2009成都2010-4-21
答：
软件版本号：11.0.3.315
问题描述：GGJ2009中，剪力墙三排、四排的钢筋怎样处理？
解决方案：如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）。
GGJ10.0中，剪力墙能否处理三排、四排的钢筋？GGJ10.0银川市2010-4-14
答：
GGJ10.0中，剪力墙能否处理三排、四排的钢筋？
如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）。
钢筋2009里，剪力墙结构中，当外侧钢筋为B14和B12钢筋隔一布一内测钢筋为B12时如何处理？钢筋算量2009石家庄2010-4-12
答：钢筋2009里，这种情况可直接处理。我们在输入剪力墙钢筋信息时直接输入（1）B14/（1）B12@400+（1）B12@200即可。注意外侧钢筋输入时应为2倍间距。
剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧?图形算量GCL2008洛阳2010-4-9
答：
答;通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
在剪力墙中要修改墙的搭接长度，墙的垂直钢筋怎么长度不变？钢筋算量2009洛阳2010-4-9 答：
答：在剪墙中要修改墙的搭接长度，只修该了本层的搭接长度，要看本层墙的垂直钢筋的搭接长度的改变只有修改上一层的搭接长度。
在剪力墙中有暗柱，暗柱处剪力墙垂直钢筋是否重复计算？钢筋算量2009洛阳2010-4-9
答：
答：在软件中自动考虑扣减，剪力墙垂直钢筋算至剪力暗柱边，水平钢筋伸入暗柱里
非框架梁（非剪力墙洞口连梁）以剪力墙为支座直接算一个锚固是否可以直接处理了钢筋算量2009青岛2010-4-7
答：
可以，软件增加了“非框架梁上部钢筋锚固平行墙支座节点” 直接为一个锚固，且如果伸入墙内长度为一个固定数值也是可以修改的
剪力墙中有暗柱，暗柱处剪力墙垂直筋是否重复计算图形算量GCL2008青岛2010-4-5
答：
软件会自动考虑扣减，剪力墙垂直筋算至剪力墙暗柱边，水平筋伸入暗柱里
在钢筋2009中剪力墙变截面如何处理？钢筋算量2009贵阳2010-3-25
答：
答：在下层剪力墙竖向钢筋墙加*号即可，软件会自动处理。
剪力墙水平钢筋在连梁、暗梁里照设吗？钢筋算量2009深圳2010-3-24
答：
?如果连梁、暗梁没有侧面钢筋则算至梁顶，如果有侧面钢筋，那剪力墙的水平钢筋算到梁底
剪力墙水平钢筋算至连梁、暗梁顶还是底？钢筋算量2009深圳2010-3-24
答：
如果连梁、暗梁没有侧面钢筋则算至梁顶，如果有侧面钢筋，那剪力墙的水平钢筋算到梁底CAD导剪力墙结构时墙线与暗柱的边线分不开怎么办？图形算量GCL2008合肥2010-3-24 答：这样需要在识别柱的界面，通过补画CAD线，把柱边线补画一圈，再提取柱边线识别即可框架剪力墙结构，框架抗震等级为三级，剪力墙抗震等级为二级，在钢筋抽样的工程信息中怎么输入？钢筋算量2009无锡2010-3-24
答：在工程信息处，设为三级抗震，在楼层设置处设对应楼层的剪力墙为二级即可。
在实际工程中，有时框架梁会伸入剪力墙中，当剪力墙水平筋只需算至梁底时，在GGJ10.0中，我们如何处理？钢筋算量2009西安2010-3-23
答：
直接将框架梁画到剪力墙上，然后修改剪力墙水平筋根数后再锁定构件。伸入剪力墙部分的框架梁照画，然后再将暗梁绘制到剪力墙上，在暗梁中输入侧面纵筋，即可，汇总计算后，删除暗梁的钢筋计算结果。
在钢筋软件中门窗洞上有连梁，剪力墙是画通，布墙洞，上面再布置连梁，还是剪力墙画至连梁边，中间留洞口，再布置连梁？钢筋算量2009西安2010-3-23
答：
在钢筋工程中，连梁的钢筋信息和剪力墙的水平钢筋是一样的，剪力墙画构件的时候画通，布置墙洞，上面布置连梁；连梁的钢筋信息和剪力墙的水平钢筋不一样时，剪力墙画至连梁边，中间留墙洞，再布置连梁。
如何提取总的剪力墙+暗柱的工程量？图形算量GCL2008甘肃2010-3-17
答：
1.在报表中，相加剪力墙和暗柱、连梁的工程量
2.做法处理、给暗柱、连梁等构件套用剪力墙的定额，工程量表达式代码选为TJ（体积）
剪力墙的端头模板在软件中怎么处理啊？图形算量GCL2008济南2010-3-17
答：软件默认的端头模板不计算，如果需要计算的话，就在工程设置的计算规则中修改一下就可以了
钢筋2009中剪力墙上有暗梁时剪力墙的水平筋根数计算少了。钢筋算量2009石家庄2010-3-11 答：
暗梁在其他属性中输入了侧面钢筋，那么剪力墙的水平钢筋根数在计算时就不会考虑暗梁处的钢筋了。所以剪力墙的水平钢筋根数会变少。如图示：
图形2008中，剪力墙的洞连梁下是砌块墙，软件如何处理？图形算量GCL2008北京2010-3-9 答：答：结构图中有连
梁而建筑图中没有洞口，剪力墙应该断开画,然后画连梁,最后画砌块墙，连梁套剪力墙子目.
剪力墙2层之间截面不一样，当前层锚固怎么处理？GGJ10.0沈阳2010-3-9
答：在钢筋信息前面加*，但要注意的是，剪力墙的垂直钢筋，不是水平钢筋。
GGJ2009中，剪力墙的拉筋是按照梅花形状来布置的，我在软件中的计算结果怎么少了一半呢？钢筋算量2009石家庄2010-2-25
答：
在工程设置界面修改一下剪力墙的“节点设置”—“墙身拉筋布置构造”—“梅花布置”就可以了。基础层的剪力墙没有垂直钢筋量？GGJ10.0石家庄2010-2-25
答：
基础层中剪力墙下面必须绘制基础，有生根的构件才会计算垂直钢筋，也就是基础插筋。
在03G101图集里有提到，三、四级抗震时，剪力墙的竖向钢筋如果是一级钢筋时，端头加
5d弯头，而不是180°弯钩，这样钢筋软件怎么设置？钢筋算量2009西安2010-2-24
答：
GGJ2009软件计算设置中新增加设置项【三、四级抗震及非抗震事时竖向一级钢筋的端部做法】有两个选项：5*d直钩；180°弯钩。我们只需根据情况选择就可以了。
有暗柱的位置，剪力墙需要画吗？钢筋算量2009青岛2010-2-24
答：需要。
剪力墙里的拉筋怎么改成梅花布置？钢筋算量2009南京2010-2-23
答：工程设置——计算设置——节点设置——剪力墙中第22条直接修改为梅花布置。
梁和剪力墙一字相交，怎么把剪力墙设置成梁的支座呢？钢筋算量2009洛阳2010-1-21
答：
一般梁，和剪力墙相交时，在绘图输入时，，需要绘制墙和梁相接，但是不能重合，当为悬挑梁时，一字相交时，软件会去悬挑梁的节点。
剪力墙基础插筋内外侧不一样怎么处理？钢筋算量2009洛阳2010-1-21
答：把计算设置里面的节点设置直接就是内外节点分开的，分别设置即可
梁的支座识别为剪力墙，但是计算却没有按照锚入平行墙节点计算。钢筋算量2009宁夏
2010-1-14
答：答：1.重提梁跨；
2.重提梁跨不能解决的问题可暂时将此梁的节点调整为楼层框架梁端节点3，计算为相对准确一些，2010年3月版本将解决此问题。
剪力墙钢筋分为内外两排钢筋信息时不一样的如何处理钢筋算量2009贵州2010-1-11
答：答：在水平钢筋的位置输入不同的钢筋信息用加号连接加号前面是指外排，注意绘图的方向了是逆时针方向绘制
剪力墙两端暗柱很长，所以我只要净长加直锚长度Lae,如果直锚不够再按照101计算，怎么设置？GGJ10.0洛阳2009-12-29
答：1、新钢筋2009是智能化的区分【暗柱】和【端柱】的，墙柱宽大于墙身宽的，按端柱处理，墙柱宽等于墙身宽的，按暗柱处理，与定义的墙柱名称无关。
2、即便定义的是暗柱，但是暗柱宽大于墙宽，软件还是会按端柱处理。相反即便定义的是端柱，但是端柱
宽等于墙宽，软件还是会按照暗柱处理。
3、解决上述识别的问题后，再到下图所示设置区调整相关的节点构造。
间材质不同，有面墙是砌体墙，有面墙1/3是砌体墙，2/3是剪力墙，在布置房间装饰时，软件提示：所依附的墙面找不到对应材质的墙，把房间布置上去后，只有砌体墙的地方用颜色显示出布置上去了，很多地方则没有，如何处理？图形算量GCL2008洛阳2009-12-29
答：房间有好几种材质不同的墙体那你就在定义墙面的时候有集中材质就定义几种，就想你所说的1/3是砌块墙，2/3是砼墙。那呢你就需要定义量个一个在其属性中是砌块一个在属性中定义成砼墙然后套其相应的定额。以上完成以后然后定义房间在墙面添加依附构架的是后把两个定额都添加上就可以了，最后布置到房间上就不会出现你所说的问题了。
在处理基础剪力墙时，工程图纸中要求计算基础插筋时是从基础顶开始计算一个锚固值，不是按04G101-3计算到基础底加弯折，这种情况在GGJ10.0软件中如何解决？GGJ10.0云南2009-12-25
答：
在处理基础剪力墙时，工在处理基础剪力墙时，工程图纸中要求计算基础插筋时是从基础顶开始计算一个锚固值，不是按04G101-3计算到基础底加弯折，这种情况在GGJ10.0软件中如何解决？程图纸中要求计算基础插筋时是从基础顶开始计算一个锚固值，不是按04G101-3计算到基础底加弯折，这种情况在GGJ10.0软件中如何解决？
答：在GGJ10.0中默认计算是按照04G101-3计算基础高度-保护层+弯折，如图纸要求计算锚固可以点击软件中“工程设置”—“计算设置”—“节点设置”第6条，点击选择相应节点后“确定”即可。
剪力墙水平筋遇到洞口和连梁通算么？钢筋算量2009宁夏2009-12-16
答：答：是通算的。如果在连梁里加了侧面钢筋，就断开计算了
钢筋2009中怎样调整梁锚入到剪力墙里的锚固值？钢筋算量2009宁夏2009-12-16
答：
答：在工程设置——节点设置——框架梁中“梁上下部纵筋锚入平行墙支座节点”，在这里调整节点及锚固值。
在图形2008软件中，选用2006年定额，画好剪力墙和框架柱后查看模板的工程量，发现剪力墙模板面积没有扣减柱的，但图形8.0中却是自动扣减的，为什么？图形算量GCL2008吉林2009-12-7
答：2006年土建定额中规定“7.柱与梁、柱与墙、梁与梁等连接的重叠部分以及伸入墙内的梁头、板头部分，均不扣减模板面积。”
图形8.0软件中之所以有扣减，是因为软件的内置规则当初设置时就做成了这样，无法修改。而图形2008是按照定额规定做的，所以剪力墙和柱模板体积默认的是无扣减的。
如果需要明确扣减关系，可以在“工程设置”中的“计算设置”中找到墙，然后“过滤工程量”找到“模板体积”，第27条：现浇砼墙模板面积和砼柱的扣减。将“无影响”改为“扣柱模板面积”，重新汇总计算即可。
钢筋2009中怎样调整梁锚入到剪力墙里的锚固值？钢筋算量2009北京2009-12-3
答：
答：在工程设置——节点设置——框架梁中“梁上下部纵筋锚入平行墙支座节点”，在这里调整节点及锚固值。
GGJ10.0剪力墙垂直钢筋外侧为B14/12@200，内侧为B16/18@200，如何处理？GGJ10.0北京2009-12-3
答：
答：首先，在垂直分布钢筋里面输入：(1)B12@200+(1)B16@200，然后汇总计算，查看编辑钢筋，得出来的是B12和B16钢筋间距为200的钢筋量，在编辑钢筋里将B12的钢筋信息复制一下，再更改钢筋直径，更改钢筋的锚固长度，最后锁定构件即可。
剪力墙结构里面，有暗柱的部位墙体计算没有钢筋?钢筋算量2009绵阳2009-11-26
答：
在剪力墙结构里面，存在暗柱的部分剪力墙钢筋会与之进行扣减，就不会计算钢筋了，暗柱会自己进行计算
剪力墙水平钢筋直径不同的情况怎样进行输入？钢筋算量2009绵阳2009-11-26
答：直径不同的时候可以使用“+”进行不同直径钢筋的链接就可以处理了
剪力墙里面内外侧钢筋不一样时，怎么输入？GGJ10.0洛阳2009-11-24
答：例如：水平筋B16/14@200
竖直筋内侧B16/14@200
在属性中如何表示
这种情况，表示的外侧后内侧钢筋，在钢筋输入的时候，需要用“+”连接，格式为：（1）
b16-200+(1)B14-200
非框架梁遇到剪力墙为支座的时候的处理？钢筋算量2009郑州2009-11-24
答：当非框架梁遇到剪力墙为支座的时候，当剪力墙很长，钢筋会算到端部弯折。钢筋量就不对了。所以需要调整节点设置。找到“直型非框架梁端节点”的节点设置，选择指定锚固长度的节点，重新汇总计算即可。
剪力墙与暗柱，端柱的设置?钢筋算量2009郑州2009-11-24
答：
在框剪结构中，我们选择首先算钢筋，然后导入图形算量的顺序。暗柱，端柱是剪力墙的加强带，所以在钢筋工程中，需要剪力墙画通，暗柱，端柱绘制在剪力墙上，即有暗柱，端柱的地方一定要有剪力墙构件。这样的处理，钢筋计算，扣减关系无误，在导入到图形工程中，由于我们需要算出剪力墙的体积工程量，就不需要导入暗柱。端柱需要套框架柱子目的，还需要正常导入即可。我们也可以从构件导入对照表中查看导入前后构件类别名称的变化，从而算出我们需要的工程量剪力墙连梁当无侧面钢筋时，剪力墙水平钢筋连续通过连梁，但是剪力墙的拉筋计算公式为：（剪力墙面积-洞口面积-连梁所占面积）/间距钢筋算量2009天津2009-11-24
答：
这种情况下，连梁处剪力墙水平钢筋软件就没有计算拉筋，可以在连梁中输入拉筋信息，以补充
剪力墙水平筋的拉筋
剪力墙顶层连梁支座范围有暗柱时是否要按图集要求设置箍筋？钢筋算量2009济南
2009-11-24
答：图集上有，要算箍筋。软件中只需要在连梁属性中“顶层连梁”选择是即可
在同一道墙上既存在暗梁同时也存在剪力墙洞口连梁时，暗梁纵筋和连梁纵筋常见的做法有哪几种情况，软件应该如何处理？钢筋算量2009济南2009-11-24
答：1.洞边无暗柱时，连梁上部纵筋贯穿暗梁上部，替换暗梁的上部纵筋，连梁的下部纵筋伸过洞口边lae，暗梁的下部纵筋连梁纵筋搭接llE；
2.洞边无暗柱时，连梁的上下部纵筋均伸过洞口边lae，暗梁纵筋与连梁纵筋搭接llE；
3.洞边有暗柱时，连梁的上下部纵筋均伸过洞口边lae，暗梁纵筋伸至洞口边暗柱内锚固lae；
4.当暗梁在连梁的腰部位置时，连梁的上下部纵筋均伸过洞口边lae，暗梁的所有纵筋与连梁纵筋搭接llE，；
5.使用软件在处理暗梁和连梁相交构造时，可以通过剪力墙计算设置中的“暗梁纵筋与连梁纵筋相交构造”来调整
GGJ2009中剪力墙拉筋、板、筏板的拉筋或马凳钢筋梅花布置如何设置钢筋算量2009济南2009-11-23
答：
节点设置各自构件最后一个节点，默认是按照“双向布置”的，选择“梅花布置”即可。
剪力墙暗柱在基础底板处计算不出柱插筋的工程量？钢筋算量2009广州2009-11-23
答：1、在基础层的柱子或是墙体必须要画有基础构件才能出量，底板未伸到墙中心线，暗柱找不到基础，所以计算不出插筋的工程量。
2、将板偏移至墙中心线。
剪力墙水平筋遇到洞口和连梁通算么？钢筋算量2009银川市2009-11-19
答：答：是通算的。如果在连梁里加了侧面钢筋，就断开计算了。
钢筋2009中怎样调整梁锚入到剪力墙里的锚固值钢筋算量2009重庆2009-11-17
答：答：在工程设置——节点设置——框架梁中“梁上下部纵筋锚入平行墙支座节点”，在这里调整节点及锚固值。
钢筋2009中转换层中怎样把剪力墙垂直筋锚固到梁里面钢筋算量2009重庆2009-11-17
答：答：在工程设置里调整计算设置：柱顶层锚固计算起点为从梁底开始计算锚固，这样的话，墙的钢筋就会锚固到梁里面。
名称类别地区上传时间
钢筋软件里面剪力墙拉筋是按梅花布置的，但是软件算出来的为什么会是双向布置的呢？钢筋算量2009江西2009-11-14
答：在GGJ2009软件里面的节点设置里面墙拉筋布置默认的是双向布置但是软件已经内置了梅花布置，所以用户的工程如果是梅花拉筋的，需要自己在剪力墙的节点内进行设置为梅花布筋
就可以按其计算
剪力墙的外侧钢筋有两种类型，怎么输入在属性中？GGJ10.0浙江2009-11-13
答：用加好连接即可，要注意按照顺时针进行绘制
剪力墙水平筋遇到洞口和连梁通算么？钢筋算量2009沈阳2009-11-11
答：是通算的。如果在连梁里加了侧面钢筋，就断开计算了。
剪力墙的拉筋如果是梅花型布置怎么处理？钢筋算量2009南京2009-10-25
答：
工程设置——节点设置——剪力墙——22墙身拉筋布置构造——选择梅花即可。
剪力墙的拉筋梅花状布置如何设置钢筋算量2009济南2009-10-24
答：剪力墙节点设置中选择第二种节点就可以了
剪力墙在布筋分析里只看见墙身垂直钢筋，那水平钢筋如何查看？GGJ10.0兰州2009-10-24 答：在布筋分析界面选择显示设置里的显示截面缩略图点击图里的水平钢筋就可以查看了
如何设置剪力墙钢筋搭接为40d GGJ10.0兰州2009-10-24
答：
在楼层管理界面中，选中相应楼层，在砼信息界面中，墙的搭接中设置为40D。
剪力墙的水平和垂直钢筋前面（2）是什么意思？钢筋算量2009武汉2009-10-24
答：剪力墙的钢筋分外侧和内侧两排钢筋，所以（2）是表示两排的意思，如果两排的钢筋信息不一样，就可以输为（1）A10@100+（1）A8@100，外侧钢筋输在前面，所以绘制墙的时候需要注意方向。
短支剪力墙如何快速绘制！钢筋算量2009青岛2009-10-23
答：短支剪力墙快速绘制的方法就是动态输入，另外加上下方正交功能的开启，可以随心所欲的绘制剪力墙！
钢筋2009里边剪力墙怎么调整线性图元的方向？钢筋算量2009青岛2009-10-23
答：
剪力墙之前在10.0里边是不能调整方向的，钢筋2009里边如果想调整已经绘制好的剪力墙的方向，在上方菜单栏-工具下边有一个调整线性图元方向。
那为什么要调整墙的方向，对什么量有影响呢？剪力墙外墙内外侧钢筋计算是不一样的，在软件里边如果内外侧钢筋信息不一样的时候，我们输入的信息例如
(1)B12@200+(1)B10@200，前边是指外侧钢筋，如果我们沿着顺时针画外侧的就是按照前边的(1)B12@200计算，所以，有时候剪力墙外墙方向不对了会影响钢筋计算！
GGJ10.0，工程汇总后，查看剪力墙钢筋的计算结果，按照（墙高度－起步距离）/间距+1＝水平筋根数，发现某一段墙体水平筋多算了两根，为什么？GGJ10.0无锡2009-10-23
答：因为这段墙下面只有梁没有墙，软件就按梁上起墙来计算的，所以就会多算两根墙水平筋GGJ10.0中，工程结构为剪力墙结构，短肢剪力墙非常多，而且很多墙另一端没有在轴线的交点位置，软件中用什么功能可以快速的绘制这种短肢剪力墙？GGJ10.0无锡2009-10-23 答：【点加长度】——“点墙的起点位置”——“点墙的终点方向任一交点”——“输入墙的长度”在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL够锚固长度即可？GGJ10.0银川市2009-10-22
答：
答：可以采用机械锚固，但有两个条件：1、不适用于墙面与端柱的一个侧面一平的该侧墙面的水平筋；2、水平筋要伸至端柱对边后再做机械锚固头（如果伸至对边≥laE或≥la，则可不设弯钩与机械锚固头）。
剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧?GGJ10.0银川市
2009-10-22
答：
答;通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL够锚固长度即可？GGJ10.0安徽2009-10-19
答：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
剪力墙的拉筋如果是梅花型布置怎么处理？钢筋算量2009安徽2009-10-19
答：在2009钢筋里，剪力墙的拉筋使用梅花形布置，如果是所有剪力墙都是梅花形布置，可以直接在计算设置里进行设置，如果是局部采用梅花形布置，可以在新建剪力墙的属性框里对计算规则进行设置。
剪力墙基础的插筋需要计算一个锚固如何处理？GGJ10.0贵州2009-10-16
答：
答：在工程设置-节点设置-剪力墙-垂直筋插筋节点里选择计算一个锚固的节点图。
钢筋GGJ2009增加剪力墙钢筋输入格式，如何表达？钢筋算量2009东莞2009-10-13
答：格式1：(1)B12/(1)B14@100+(1)B12/B10@100
主要处理每排钢筋中有多种钢筋信息但配筋间距相同，计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距；
格式2：(1)B12@200/(1)B14@100+(1)B12@100/B10@200；
主要处理每排钢筋中有多种钢筋信息且各种配筋间距不同，计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距；
格式3：
(1)B12@100[1500]/(1)B14@100[1300]+(1)B12@100[1500]/(1)B14@100[1300]；
每排各种配筋信息的布置范围由设计指定。
在图像2008中外墙是混凝土短肢剪力墙，是从钢筋导入的，暗柱之间是墙体，外装修绘制暗柱上画不上？图形算量GCL2008哈尔滨2009-10-12
答：
是绘制不上，但是软件计算的时候抹灰面积包括附墙柱子的量。
剪力墙上有窗洞，什么时候计算窗口下方的竖向钢筋GGJ10.0北京2009-10-9
答：软件的采用原则：下层钢筋的露出长度+500作为临界值。如果洞口下方的钢筋的竖向长度大于这个临界值，就分开计算并进行搭接；如果洞口下方的钢筋的竖向长度小于这个临界值，则下层钢筋直接伸到洞口底部。在软件中是放在下层的垂直筋中计算的。之所以采用这个原则，是参考实际的施工原则设定的在剪力墙中，门洞上方设置了连梁,且墙顶同时设置有暗梁时，连梁主筋与暗梁主筋是什么关系？钢筋算量2009江西2009-9-25
答：连梁与暗梁的功能不同，要分别保证其构造。只有在连梁与暗梁上部纵筋配置相同且梁顶标高相同的特殊情况下，上部钢筋才可连通布置。若不相同时，在常见的设计图纸中有如下三类处理方式。第一类：暗梁纵筋伸至洞口边暗柱内计算锚固，连梁在暗柱的另一边起计算锚固。第二类：连梁纵筋照设，暗梁纵筋与连梁纵筋搭接。第三类: 暗梁与连梁不在同一标高时，暗梁纵筋全部贯通布置，连梁钢筋照设
约束边缘构件和构造边缘构件有何区别？剪力墙加强区的构件是否就是约束边缘构件？钢筋算
量2009江西2009-9-25
答：“边缘构件”位于剪力墙墙肢的两端。在水平地震力到来的时候，“边缘构件”（比起中间的墙身来说）是首当其冲抵抗水平地震力的。当“高抗震等级”时，采用约束边缘构件；当“低抗震等级”时，采用构造边缘构件。具体的工程设计，哪个构件为“约束边缘构件”，哪个构件为“构造边缘构件”，应该由设计人员来决定。03G101-1第49页注1：“本图的剪力墙约束边缘构件，仅用于一、二级抗震设计的剪力墙底部加强部位及其以上一层墙肢（见具体工程的相关构件代号）”。03G101-1第3.5.1条：“在抗震设计中，对于一、二级抗震等级的剪力墙，应注明底部加强区在剪力墙平法施工图中的所在部位及其高度范围，以便使施工人员明确在该范围内应按照加强部位的构造要求进行施工”
用户的工程，板支座负筋长度计算有误，一道轴线上有部分剪力墙部分框架梁为板支座时，GGJ10.0天津2009-9-22
答：
原因：这种情况软件无法判断支座是墙还是梁，所以选项为是或否都没法判断支座宽，可以分段画，或按墙布置负筋，然后再按梁布置就都没有问题！
问：一大工程主要为框架结构，但也有剪力墙和暗柱，分开两个工程做。将剪力墙工程合并到框架工程中，暗柱过去，原来的框架柱就没有了。怎么回事？GGJ10.0山西2009-9-21
答：答：可以先将框架工程中框架柱块存盘，合并之后，再将框架柱块提取即可。
在框剪结构中，连梁中的构造腰筋该如何定义？连梁两侧剪力墙的水平纵筋是不是贯通的，若是贯通的，那么在侧面钢筋里是否输上剪力墙的水平纵筋？GGJ10.0银川市2009-9-21
答：在软件中，当连梁的侧面钢筋与墙的水平钢筋不同时，需要在连梁的属性下--其它属性--侧面钢筋中进行定义，这样的话，剪力墙的水平钢筋遇到连梁时就会自动断开，但如里连梁的侧面钢筋与墙的水平钢筋相同时，我们就不需要定义侧面钢筋了，这样在软件中剪力墙的水平钢筋就会贯通连梁了。
剪力墙里的其他钢筋，输入C14@300，其中300是高度还是宽度？GGJ10.0沈阳2009-9-15 答：300指的是间距，也就是宽度。
图形算量2008中，异形柱（短肢剪力墙）在计算工程量时体积为0，只显示周长及根数，请问如何处理？图形算量GCL2008贵州2009-9-10
答：
并入剪力墙中计算了--暗柱应该是按照剪力墙计算的。
正常导入的时候没有必要导入暗柱，如果导进来实际也是应该删掉的；然后把剪力墙做修整在套定额。
GGJ10.0剪力墙“其他钢筋”布置的间距是竖向还是横向？GGJ10.0南宁2009-9-7
答：是竖向钢筋，按：（水平长度÷间距）计算
短肢剪力墙结构中，如果有框架梁，框架梁的计算只要伸入到柱子当中一个锚固值即可，但是软件是按照正常的梁的支座判断去计算的，如果暗柱很长，按照1/2支座宽+5d已经完全大于lae，怎么实现只计算一个锚固呢？GGJ10.0青岛2009-8-24
答：修改梁属性—其他属性—节点设置--楼层框架梁端节点选为节点三即可
板支座负筋长度计算有误，一道轴线上有部分剪力墙部分框架梁为板支座时，GGJ10.0天津2009-8-23
答：
用画线布置板负筋，非单边标注含支座选是和否负筋长度无影响！
原因：这种情况软件无法判断支座是墙还是梁，所以选项为是或否都没法判断支座宽，可以分段画，或按墙布置负筋，然后再按梁布置就都没有问题！
为什么我画的连梁侧面纵筋没有和旁边剪力墙的钢筋贯通,而是在两旁锚固的?GGJ10.0西安2009-8-21
答：
出现这种情况是因为在画的时候连梁位置没有画剪力墙.所以才会出现锚固.如果将剪力墙通过连梁部位,然后画上门窗洞,再画连梁,就不会出现这种现象了.
剪力墙钢筋的问题GGJ10.0唐山2009-8-20
答：
一工程，剪力墙水平筋的计算结果如下图所示，请问剪力墙水平筋各在什么位置？对于墙身水平筋1软件为什么会有1.3*31*d/2 这个计算结果？
答案：1)、墙身水平筋1属于墙外侧钢筋，墙身水平筋2属于墙内侧钢筋。
2)、对此计算结果，软件是参照00G101的作法，在软件的“节点设置”里，墙的第一个节点就是墙外侧水平筋在拐角处相互搭接1.3lae,内侧钢筋伸至端部弯折15d，这个结果是因为选择了这个节点
在框剪结构中，连梁中的构造腰筋该如何定义？连梁两侧剪力墙的水平纵筋是不是贯通的，若是贯通的，那么在侧面钢筋里是否输上剪力墙的水平纵筋？GGJ10.0银川市2009-8-20
答：答：在软件中，当连梁的侧面钢筋与墙的水平钢筋不同时，需要在连梁的属性下--其它属性--侧面钢筋中进行定义，这样的话，剪力墙的水平钢筋遇到连梁时就会自动断开，但如里连梁的侧面钢筋与墙的水平钢筋相同时，我们就不需要定义侧面钢筋了，这样在软件中剪力墙的水平钢筋就会贯通连梁了。
利用“布筋分析”查看剪力墙钢筋时，为什么只能看到竖向钢筋看不到水平钢筋，并且梁在布筋分析时看不见箍筋呢？GGJ10.0佛山2009-8-19
答：进入剪力墙布置分析界面，软件默认是只显示竖直钢筋，要显示水平钢筋，这时在“墙平面缩略图”中点击示意图中水平筋，这时布筋分析界面就会显示水平钢筋了。梁的箍筋在“布筋分析”界面查看时，点击工具栏“编辑其他钢筋”，这时在界面下方的表格中就会显示箍筋了。
剪力墙水平筋有两种钢筋，要采取隔一布一的方式，软件中如何处理？GGJ10.0佛山2009-8-19 答：输间距时输入双倍
在图形2008中，外墙是混凝土短肢剪力墙，是从钢筋导入的，暗柱之间是墙体，外装修绘制暗柱上画不上？图形算量GCL2008黑龙江2009-8-17
答：是绘制不上，但是软件计算的时候抹灰面积包括附墙柱子的量。
剪力墙中有门窗洞口，墙的模板面积怎样扣减？图形算量GCL8.0山西2009-8-14
答：
答：计算墙模板面积时，会扣除洞口面积，加上洞口侧壁面积。
剪力墙的拉筋如果是梅花型时，软件默认的算的不对GGJ10.0深圳2009-8-10
答：
比如A6@600*600的拉筋应该写成A6@300*600
画斜剪力墙怎么绘制？GGJ10.0南昌2009-8-5
答：可以利用板来处理，先绘制平板，然后定义斜板，然后布置上钢筋
在剪力墙中要修改墙的搭接长度，墙的垂直钢筋怎么长度不变？GGJ10.0重庆2009-7-30
答：
答：在工程设置中改墙的搭接长度，只是修改了本层的搭接长度。要看本层墙的垂直钢筋的搭接长度的改变只有修改上一层的搭接长度。
名称类别地区上传时间
剪力墙转角位置外侧钢筋搭接计算怎么设置？GGJ10.0青岛2009-7-30
答：
可以在计算设置里边的节点设置里边切换节点，因为现在计算搭接的很少了，所以软件默认是连续通过的。
剪力墙与暗柱，端柱的设置GGJ10.0河南2009-7-27
答：
在框剪结构中，我们选择首先算钢筋，然后导入图形算量的顺序。暗柱，端柱是剪力墙的加强带，所以在钢筋工程中，需要剪力墙画通，暗柱，端柱绘制在剪力墙上，即有暗柱，端柱的地方一定要有剪力墙构件。这样的处理，钢筋计算，扣减关系无误，在导入到图形工程中，由于我们需要算出剪力墙的体积工程量，就不需要导入暗柱。端柱需要套框架柱子目的，还需要正常导入即可。我们也可以从构件导入对照表中查看导入前后构件类别名称的变化，从而算出我们需要的工程量在剪力墙上布置暗梁对剪力墙水平钢筋根数计算有没有影响？GGJ10.0湖南2009-7-25
答：
答：在剪力墙上布置了暗梁后，软件计算剪力墙的水平钢筋根数时要考虑暗梁是否有侧面纵筋，如果暗梁没有侧面纵筋的情况，剪力墙的水平钢筋根数是按间距算到暗梁顶：如果暗梁有侧面纵筋的情况，剪力墙的水平钢筋根数是按间距算到暗梁的底。这跟平法规则也是一致的。
GGJ10.0中，剪力墙能否处理三排、四排的钢筋？GGJ10.0湖南2009-7-25
答：
答：可以，如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）。
在剪力墙中要修改墙的搭接长度，墙的垂直钢筋怎么长度不变？GGJ10.0湖南2009-7-25
答：
答：在剪墙中要修改墙的搭接长度，只修该了本层的搭接长度，要看本层墙的垂直钢筋的搭接长度的改变只有修改上一层的搭接长度。
剪力墙拉筋的计算，为什么下图中的墙身拉筋是按照10d来计算的呢？GGJ10.0南昌
2009-7-21
答：
尝试找一下【工程设置】-【弯钩设置】
的确是在这里面把抗震的11.9D改成10D了。
剪力墙拉筋的计算中，为什么下图中的墙身拉筋是按照10d来计算的呢？GGJ10.0山西2009-7-15
答：
广联达钢筋算量软件操作经验技巧总结
广联达钢筋算量软件操作经验技巧总结 一、工程设置 1、工程信息 根据设计说明输入结构类型、设防烈度以及抗震等级。尤其是计算规则的输入。要根据图纸对于钢筋图集的说明。 2、计算设置 框架梁与非框架梁交接部分增加箍筋的数量应为6（详图纸说明）； 拉筋配置中直径为6的一级钢筋要改为6.5的重量0.26； 板中负筋是否含支座要根据板配筋图进行修改； 剪力墙、板拉筋以及马凳筋的布置构造要根据图纸选择双向布置或者梅花布置； 板中分布钢筋：若图纸采用直径为6的一级钢筋要改为6.5的重量。 3、搭接设置 采用绑扎或者电渣压力焊要根据结构设计说明进行修改。 4、楼层设置 根据施工图进行修改。此外，对于各个构件的混凝土等级要根据结构图说明进行修改。 二、绘图输入 1、轴线 根据一层建筑平面图进行轴网的绘制；画图如需辅助轴网，要用两点、平行或者点角进行绘制。 如遇到一项工程有两个单独的轴网又必须定义在一个界面时，应该使用点的命令，找到两个轴网相交的部位，进行绘制。 如果轴网比较复杂，必须导入CAD图时候，应该注意导入的CAD的尺寸是否和绘制的尺寸一致。如不一致，需要进行修改。 2、柱 进入绘图界面，软件默认的是首层的。如图纸基础有柱构件，应该切换到基础界面。 绘制基础柱构件，应该根据图纸大样图或者结构说明，在柱构件属性中其他属性改变插筋信息。其他楼层不需要更改。 当柱构件是偏轴绘制时，只需要选择柱构件，在界面中选择查改标注进行修改。 柱构件的钢筋信息根据柱的定位图进行输入。 构造柱可以按照结构说明中给定的信息，进行智能布置，智能布置时应按照图纸修改智能布置的信息。如果智能布置比较麻烦，可以按照上述柱构件的绘制方法进行绘制。 3、墙 暗柱的绘制：剪力墙的绘制应该先绘制暗柱，暗柱的绘制应该根据剪力墙的大样图进行输入钢筋信息，一般定义暗柱的时候，首选参数化暗柱，如没有对应的图型，需选择异形暗柱。剪力墙的绘制：剪力墙的钢筋信息需根据剪力墙大样图进行输入。绘图时应注意，剪力墙的端点要包括暗柱。这样方便图形算量导图。 砌体加筋：砌体加筋看结施填充墙部分，一般为通长钢筋为2a6--500/600(由砌体模数决定)，拉筋为a6-500
广联达常见问题汇总
1、一个房间出现不同材质的墙，怎样能把他们的装修面积分开？ 答：房间构件的工程量代码中提供了按材质划分的墙面装修工程量。只要在建立房间构件时，套取相应的子目，然后选择正确的工程量代码即可。 注意：若房间中的某一面墙为分层墙，分层墙的墙面装修工程量是按照底层墙材质计算的。 2、女儿墙压顶如何处理？ 答：女儿墙压顶可以利用圈梁来代替，建立一个圈梁构件，但名称命名为女儿墙压顶，做法也套压顶子目。这里有一点需要注意，圈梁在计算模板面积的时候只计算两侧的，但压顶需要计算底模，所以我们在计算模板的时候要自己手工编辑一下工程量代码，把压顶底侧的模板加进去即可。 3、关于独立柱的粉刷软件怎么处理？ 答：在房间构件中有独立柱的周长工程量代码，所以我们在计算独立柱粉刷工程量时要在房间里计算。即若要计算独立柱的粉刷工程量我们就要建立房间构件把独立柱围在房间里。注意在套工程量代码时需要手工编辑一下，用独立柱的周长乘粉刷高度即可。 在GCL8.0 1551版本中柱构件中增加了柱截面周长代码，在这个版本中我们就可以直接在柱构件中处理独立柱的粉刷工程量。 GCL8.0 1551版本在房间和柱构件中都可以处理独立柱的粉刷工程量。
4、升级以后的图形算量软件，每一层的构件都的单独套定额，名称相同的可以复制到其他层里面，如果从钢筋里面导入图形的，每一层梁名称都不相同，是否都得在每一层里面单独套用定额，有没有什么简单的方法？而且还得每一层检查，原来只在构件管理中套用一层就可以了，相对繁琐多了，有没有什么更好得方法，套定额快速一些？ 答：可以使用做法刷的功能进行全楼统一套取；或者可以用“构件层复制”功能。并且在构件属性中有“过滤”功能，可过滤出未套定额子目的构件； 说明：图形分层主要是为了与钢筋相同，这样学习起来比较简单，并且，对于砼标高不同的情况处理也是比较简单的。 5、如何画断面是直角梯形的墙？ 答：目前软件不能直接处理这种形状的墙体，若一定要用软件来计算它的体积我们可以把这道墙放倒，可以利用板来代替计算，墙体积长度为板厚，墙的断面即为板的形状，利用这种方式可以计算出墙体积，若墙上有门窗洞可以用板洞来代替。但其他构件需要自己手工扣减。 6、图形算量软件中的楼梯休息平台怎么布置？ 答：楼梯构件中我们提供了休息平台构件，但一般情况下休息平台也是按照水平投影面积合并到楼梯子目中计算，所以可以不用绘制休息平台直接用楼梯代替就可以了。但有的地区休息平台要单独套子目计算，所以这个时候就需要我们单独
广联达钢筋软件操作概述(新)
广联达钢筋软件操作概述 ? 广联达钢筋软件操作约定： 1、钢筋表示 A ：代表一级钢，B ：代表二级钢，C ：代表三级钢。1、鼠标中键 建模中鼠标滚轮可以放大缩小图形，双击滚轮以适合窗口大小显示图形。3、方便的右键 如果不知道在哪找工具栏，单击鼠标右键可以找到 4、状态栏一般都有当前的操作提示。5、绘图中，SHIFT 加鼠标左键可以实现相对偏移，右键可以结束命令或确认操作。6、构件属性中，蓝色字体表示共用属性，黑色字体表示私有属性，带括号的值是默认值，修改时要连括号去掉。7、构件属性中输入的许多值软件可以自动记忆，输入一次后以后直接选择即可。这些值可以导出导入及编辑。 常用的功能。 ? 一、新建工程 操作：双击桌面的“清单整体解决方案”图标，在启动后的界面中点击“钢筋抽样软件”即 可运行软件。在开始窗口中点击 或从文件菜单中点选“新建向导”，出现以下窗口： 工程名称：自己命名 损耗模板：一般不计算损耗(因为 定额已经考虑了非设计损耗) 报表类别：内置了全国多个地区的报 表类别：选择所在地区的类别 计算规则：内置00G101及03G101 汇总方式：一般按外皮计算。
打“*”号的一定要选择。 其中结构类别、设防烈度、檐高影响抗震等级，而抗震等级影响钢筋的计算。 点“下一步”，编制信息为工程的辅助信息，可以先不填写；比重设置及弯钩设置一般先不调整，默认按规范设定。 最后完成。 二、工程设置 主要包括四个方面：1、工程信息，也就是刚才建立工程时输入的工程信息。2、工程设置（暂时不能修改） 3、计算设置，包括计算设置、节点设置、箍筋设置、搭接设置及箍筋公式设置。默认为按规则定义。可以根据实际工程图纸的设计要求修改。 4、楼层管理：建立修改楼层及楼层高度。 其中：基础层的层高定义为：1、无地下室：最深的基础底标高(不包括垫层，算量软件的为 包括垫层)到±0的高度。 2、有地下室：最深的基础顶标高(不包括垫层)到地下室顶板的高度 导肮栏（按此顺序执行操作） 信息的输入及修改
广联达剪力墙钢筋输入方法
剪力墙钢筋的输入方法: 水平钢筋 格式1：【(排数)】<级别><直径><间距>【[布置范围]】； 1、常规格式：(2)B12@100； 2、左右侧不同配筋形式：(1)B14@100+(1)B12@100； 3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12 /B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距； 4、每排钢筋中有多种钢筋信息且各种配筋间距不同：(1)B12@200/(1)B14@10 0+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距； 5、每排各种配筋信息的布置范围由设计指定：(1)B12@100[1500]/(1)B14@1 00[1300]+(1)B12@100[1500]/(1)B14@100[1300]； 说明 1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示水平钢筋从左侧到右侧的顺序布置。 2、同排存在不同的钢筋信息用“/”隔开；此时当间距后面带“[]”,且括号内必须输入数值，则表示钢筋信息从下之上依次布置，括号内的数值表示该水平筋布置的范围高度； 3、加号之间输入了不同的排数时，取第一个钢筋信息的排数信息； 垂直钢筋 格式1：【*】【(排数)】<级别><直径><间距> 1、常规格式：(2)B12@100；或*(1)B12@200+(1)B14@200；输入“*”时表示该排垂直筋在本层锚固计算，未输入“*”时表示该排纵筋连续伸入上层。 2、左右侧不同配筋形式：(1)B14@100+(1)B12@100； 3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12 /B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距； 4、每排钢筋中有多种钢筋信息且各种配筋间距不同：(1)B12@200/(1)B14@10 0+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距； 说明 1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示垂直钢筋从左侧到右侧的顺序布置。 拉筋 格式1：<级别><直径><水平间距><*><竖向间距>； 例如：A6-600*600 格式2：<数量><级别><直径> 例如：500A6
广联达钢筋操作注意事项及细节
预算部广联达钢筋软件计算标准预算部广联达钢筋软件计算标准 广联达钢筋软件计算为了达到公司每个预算人员的软件水平及操作 习惯一致，便于内部资源的串换，将软件操作中的重点及要求罗列如下，大家都必须按施工图设计及以下要求做好施工图预算及结算工作： 一、工程设置 1、将 A6 的容重修改成 A6.5 的容重。 二、计算设置柱： 1、2 点：柱纵筋伸入基础锚固形式：如果插筋在软件里计算，要根据设计的要求修改计算式。 4 点：柱在基础插筋锚固区的箍筋数量：软件默认为 2 个，按 04G101-3 第 32 页大样要求为“间距≤500 且不少于两道” ，注意箍筋的计算及修改。 5 点：矩形柱基础锚固区只计算外侧箍筋：软件默认为是，但若在基础层未画柱，矩形柱的内箍仍然计算；基础层上画柱，基础层上所画的柱的钢筋就只计算所设置的几个外箍，我们就要根据设计图及施工方案做好设置是否只计算外箍。（此条不适用于剪力墙柱）10 点：纵筋搭接接头错开百分率：软件默认为 50%，按设计修改。剪力墙：剪力墙： 2 点：纵筋搭接接头错开百分率：软件默认为≤25%，按设计修改。 3 点：拉筋配置：修改 6 为 6.5。 9 点：暗柱、端柱在基础插筋锚固区内的箍筋数量：软件默认为 2 个，按 04G101-3 第 32 页大样要求为“间距≤500 且不少于两
道” ，注意箍筋的计算及修改。 21 点：暗梁在暗柱内是否布置箍筋：软件默认为否，应修改为是，暗梁和暗柱不互为支座，应注意，设为是后柱内依然未计算箍筋，需人为的修改计算式。 22 点：暗梁纵筋与连梁纵筋相交构造：软件默认为伸入连梁边暗柱内互相锚固。 29 点：墙在基础锚固区内的水平分布钢筋排数：软件默认为 2 排，按 04G101-3 第 32 页大样要求为“间距≤500 且不少于两排” ，注意水平筋的计算及修改。框架梁：框架梁： 10 点：次梁两侧共增加箍筋数量：软件默认为 0，按设计施工图要求将个数修改，减少输入工作量。 13 点：拉筋配置：修改 6 为 6.5。 18 点：纵筋搭接接头错开百分率：软件默认为≤25%，按设计修改。非框架梁：框架梁： 10 点：次梁两侧共增加箍筋数量：软件默认为 0，按设计施工图要求将个数修改，减少输入工作量。 13 点：拉筋配置：修改 6 为 6.5。 18 点：纵筋搭接接头错开百分率：软件默认为≤25%，按设计修改。 19 点：直形非框架梁上部端支座负筋伸入跨内的长度：软件默认为 L/5，注意当端支座为柱、剪力墙、框支梁或深梁时，梁端部上部筋取 L/3，注意修改计算式。板： 2 点：起始受力钢筋、负筋距支座边距离：软件默认为 50mm，根据 04G101-4 第 25 页大样，负筋距梁角筋为 1/2 板筋间距。根据施工图上负筋间距情况，大概平均后调整数值。 3 点：分布钢筋配置：软件默认为 A6-250，应根据设计施工图修改。 4、5 点：分布钢筋长度计算：软件默认为和负筋（跨板受力筋）搭接计算，搭接长度 150，实际：若和负筋（跨板受力筋）搭接计算，
广联达GGJ2009教程—剪力墙及计算设置介绍
广联达GGJ2009教程—剪力墙的计算设置介绍剪力墙分为墙身、墙柱暗柱和端柱和墙梁暗梁和连梁。剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。墙柱的钢筋有纵筋和箍筋、拉筋墙柱的计算设置在上期的柱部分已经做了介绍。墙梁的钢筋也分为纵筋和箍筋有时候还有拉筋。 下面主要介绍剪力墙的钢筋算法墙柱的算法见2010年第2期的柱计算设置介绍墙梁的计算比较简单这里不做详细介绍。 一、剪力墙算量基本方法1、水平筋的计算图集规定1长度计算水平筋计算需要根据端部是暗柱或端柱取不同的做法。 一字型端部无暗柱的水平筋做法具体做法如图采用U形封边或者端部弯折15d。 有暗柱的L形和T形墙水平筋做法具体做法见图有暗柱的墙水平筋做法具体做法见图。 2根数计算根数墙高-起步/间距1扣洞口。 2、垂直筋的计算1长度计算基础层插筋长度露出长度按规范计算见计算设置第20项搭接长度基础厚度-保护层弯折按规范取见计算设置第21项垂直筋长度层高-本层露出长度上层露出长度如图所示。 中间层垂直筋长度层高-本层露出长度上层露出长度如上图所示。 顶层垂直筋长度墙高-本层露出长度-节点高锚固如图所示。 2根数计算根数净长-起步/间距1扣洞口。 二、公共设置项1、纵筋搭接接头错开百分率提供四种选项。 来源03G101-1第34页和00G101第25页如图所示。 说明根据接头百分率的不同搭接长度与锚固长度的比例系数不同。 影响范围影响钢筋的搭接长度。 2、暗梁/连梁/边框梁拉筋配置按规范设置如图所示来源03G101-1第55页关于“连梁、暗梁和边框梁侧面纵筋和拉筋构造”的说明如图所示。 说明根据梁高度不同配置不同信息的拉筋。 影响影响梁属性中拉筋的默认值。 3、暗梁/连梁/边框梁箍筋及拉筋弯折角度提供三种选择来源施工工艺不同影响范围弯折角度不同按外边线计算时箍筋及拉筋长度不同。 三、连梁6、楼层连梁两侧暗柱内是否布置连梁箍筋提供“是”和“否”的选择默认为否。 来源03101-1第51页。 说明可以设置洞口两侧的暗柱内是否布置箍筋。 影响范围影响连梁箍筋根数的计算。 7、楼层双洞口连梁时两洞口之间是否设置连梁箍筋提供“是”和“否”的选择默认为“否”。 来源03101-1第51页。 说明用来设置双洞口连梁两洞口之间是否设置箍筋。 影响范围影响连梁箍筋根数的计算。 8、顶层连梁锚固区箍筋间距默认为150如图所示。 来源03101-1第51页。 说明平法规定顶层连梁锚固区箍筋间距为150但是一些设计中规定与平法不同为了满足不同的设计需要提供了该项设置。
广联达导入CAD图显示不全及常见问题、解决方法
导入CAD图常见问题及解决方法 一、CAD图导入软件后，有部分图元丢失 将CAD图导入软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况： 1.没有导入图元已被锁定或冻结。 解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。 2.此文件为利用天正软件所创建的 解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。 3.CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块
解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。找到之后，选择绑定然后保存就可以识别了。如下图详细操作步骤： 一、将图A，图B置于一个文件夹内，使用CAD打开图A 二、在命令提示栏内输入XR，按回车键 三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND 四、在弹出的对话框内选择绑定，再点击确定 五、最后点击确定，退出外部参照管理器 经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。 二、CAD图导入软件时无法导入，在预览框无法预览到图 对于在GCL2008软件中导入CAD时，在预览框无法预览到图可能有以下几种情况： 1. 此CAD文件设计时采用块设计导致的 解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。用CAD软件打开该文件，“ctrl+A”选中所有构件图元，然后点击菜单栏“修改”－“分解”功能，把图块炸开。然后保存文件，再次导入软件就可以了。 2.利用CAD软件打开该文件，点选图上一个图元，但显示该文件图元全部选中，这时打开菜单栏“修改”－“特性”选中图元，，此时显示该CAD图元是“多得插入块”导致的无法导入。（exm.lsp工具随附件）解决方法：第一步：选中该“多重插入块”，在其属性里将行、列均改为“1";
广联达钢筋建模教程—墙篇
广联达钢筋建模教程—墙篇 、剪力墙结构中的短肢剪力墙比较的常见，我用偏移功能一段一段地绘制也可以但是感觉比较的慢？有没有快一点的画法？ 答：可以利用点加长度来快速绘制。选择点加长度功能按钮，然后按提示指定下一个点确定方向并输入短肢剪力墙的长度，这样就可以快速画好不在轴线与轴线交点的墙。如果短肢剪力墙和轴线还有一定的偏角，那么你可以按住shift+鼠标左键输入偏角。 2、剪力墙的压墙筋如何用？ 答：剪力墙的压墙筋是剪力墙水平方向附加的钢筋，输入格式：2B12，长度计算公式同水平公式计算。 3、剪力墙中有一个其它钢筋的选择,什么时候用到？ 答：新版软件剪力墙构件的其它属性中有一个其它钢筋，这个是把原来只能输入其它箍筋的权限给放的更大了；我们在这里可以输入附加的箍筋同样也可以输入附加钢筋，自已给定根数及长度；更大权限的适应工程实际的需要。 4、在砖墙构件属性中砌体加筋做何解释？什么时候会用到？遇到构造柱是否考虑断开？ 答：在砖墙构件属性中的砌体加筋是指砖墙中通长的钢筋网，输入相应的信息软件就可以自动计算长度及根数了，当然遇到构造柱钢筋是否贯通布置我们可以在计算设置中调整。 5、砌体加筋绘图时不方便，经常出现端头方向显示不对？有没有简单
一点的画法？ 答：砌体加筋也是点式构件，可以参考柱的特殊画法。比如可以用F3键来进行水平切换。Shift+F3进行垂直方向的端头切换。 6、在做砌体加筋时，选择L-3形，按系统默认值设置；软件怎么只计算加筋1呢？ 答：当加筋1与加筋2的钢筋直径及长度都相同时，软件默认按一种计算了，但根数是取的两者之和。这个我们注意一下就可以了。 7、砌体加筋遇洞口时为什么不考虑自动扣减呢? 答：软件中绘图输入页面的砌体加筋构件指的是我们工程的墙体拉结筋，现在的软件中是没有考虑遇到洞口的情况的。 8、什么叫跨层连梁,在软件中如何处理？ 答：在建立连梁的时候，我们可以直接修改连梁的顶标高来实现连梁跨层的操作，扣减关系软件会自动考虑的。 9、当过梁遇到构造柱时软件是怎么考虑的？ 答：过梁遇构造柱时钢筋的计算暂时没有考虑钢筋之间的互相影响，自已需要注意一下。 10、斜墙及斜梁在板被压下去以后，自动变斜吗？ 答：斜墙及斜梁在板被压下去以后，是可以被压斜的。但是墙和梁我们都需要注意，如果是山墙需要墙体从屋脊分开，分成两段。板压斜后，墙的标高才能正确显示。对于梁与墙体的斜段标高我们可以利用修改墙段标高或修改梁段标高来实现。 11、当剪力墙变斜后暗梁及暗柱等构件的标高能自动变化吗？
广联达50个常见问题解答
1、利用墙体点画板的时候总是出现存在未封闭区域，点画不上，但是检查墙已经封闭了检查是否绘制了梁，如果没有绘制，检查墙体，将其修改为承重墙。 2、图形定额库选错了怎么改？【第一步】：在菜单栏点击“文件”->“导出GCL工程”，弹出“导出工程：第一步，工程名称”界面；【第二步】：输入导出后的工程名称，然后选择导出后工程的清单规则、定额规则、清单库、定额库和做法模式，如果需要同时把做法也导出，则把“导出做法”打钩，如果要查看导出原则，可以点击查看导出原则，则显示导出原则。选择完成后，点击“下一步”；【第三步】：输入和修改工程的信息如工程类别、结构形式等。注：这里也可以点击查看导出原则来查看工程导出的原则。【第四步】：这里输入和修改编制信息，完成后点击“下一步”；【第五步】：这里可以检查刚才所输入的所有信息，然后点击“完成”按钮。【第六步】：这里可以选择导出工程的保存路径和输入文件名，点击保存按钮； 3、圈梁代过梁时圈梁画到窗边是否需要截断？不用，软件自动扣减。过量通算，圈梁算到过梁边。 4、构造柱绘制完为什么没有计算马牙槎的量？是因为柱的两侧没有绘制墙体，所以没有考虑马牙槎的量。
5、智能布置房间提示被分割成多个房间，可是还是布上房间了，有影响吗？1、装修构件是要在单一的封闭墙体区域内布置的。你是不是布置好房间后又绘制墙体分割房间了？记着：一定要先绘制墙体，然后布置房间的！这时，可以删除点房间装修，重新布置。2、下一层的墙体标高伸入了本层，所以会有提示，正常布置，没有影响。 6、阳台怎么不能新建？阳台为组合构件，应先画好阳台相关构件(板、梁、栏杆或栏板、门窗以及楼地面等装饰装修)后，再点“新建组合构件”功能并进行拉框选择其相关构件（根据提示完成其相关内容及操作步骤），完成后点确定即可建立一个整体阳台并能用于整体画图了。 7、实际工程中，针对于错层在软件中可以通过区域处理，但升完级之后为什么没有区域功能了呢？1132版本后，区域在工程设置界面，点击视图，下拉菜单中选择区域。 8、两个轴网怎么拼到一起？第一步将多个轴网先分别新建完成，选择轴网1后点击“绘图”，输入角度，切换到绘图区域，这时就可以在绘图区域看到轴网1，第二步，选择轴网2，使用“点”或者“旋转点”功能，左键选择基准点拼接，如果使用旋转点拼接，确定角度可以使用“shift+鼠标左键”的功能，轴网2绘制好后，第三步，选择轴网3，同样使用“点”或“旋转点”的功能进行拼接。对于拼接点，软件默认都是轴网左下角的一个点，如果需要修改拼接点，可以切回到“定义”界面，点击“设置插入点”左键修改插入点即可。
广联达钢筋算量输入法问答
广联达钢筋算量输入法问答 一、 1、画板还得画梁，但画了梁又不能直接在上面计算梁钢筋，算梁筋时还得用另外一种模式，你不是没事找事吗？ 答：现在梁也可以通过建模法计算钢筋了，画好梁后可以直接画板，同时还可以计算出梁的钢筋量。 2、我的电脑操作水平比较差，请问不画图能计算钢筋吗？ 答：可以，我们还保留了GGJ8.2中比较好的平法输入、直接输入、参数法输入，这块您完全还可以利用这几种输入方法计算钢筋。 3、在定额中箍筋是按经验公式计算，如在软件中如何解决？ 答：箍筋计算公式完全开放给了用户，我们可以按照自己的需要自行设计计算公式。 4 柱中复合箍筋的输入方式太麻烦了，需要一个一个的进行组合，能否向图集中标注的那样，直接输入如7*7就可以了？ 答：可以，可以直接在计算设置下的箍筋设置中直接选择柱和梁的箍筋组合形式。 5 请问结构设计说明中规定直径>＝28时，采用电渣压力焊接；直接轴网 1 GGJ8.2不支持斜交轴网，请问GGJ9.0是否支持？ 答：GGJ9.0目前支持正交、圆弧、斜交三种轴网形式，并且轴号可
以自由修改。任何复杂工程的轴网都不在话下。 2 GGJ8.2的辅轴与主轴不相交时，主轴不能延伸至与辅轴相交，9.0有无改善？ 答：GGJ9.0轴网功能比GGJ8.2强大了很多，您说的这个问题已经完全不在话下了。 3 我的轴网上下开间尺寸不一致，怎样才能自动适应图纸上的轴网？答：软件提供轴号自动排序的功能，可以自动排列轴号适应图纸要求。绘图 1 GGJ8.2中特难理解布置门洞时的那个L值？ 答：在GGJ8.2中L值为洞口一侧距插入点的距离，确实不好理解， 所以现在门洞中已经取消了这个功能。 2 GGJ8.2中画短肢剪力墙时特别麻烦，一小段一小段的墙，只能通 过偏移来画，效率特别低。 答：在GGJ9.0中增加了短肢剪力墙的画旋转点功能，您看（演示） 通过这个功能是不是短肢剪力墙就非常好画了。 基础 1 计算条形基础，参数法也不好用，因为还得将条基的长度计算出来？而且截面不一样，还得修改几次参数？ 答：使用建模法就没有这个问题了。 2 我的图纸是按04G101-3设计的，你们软件做了04G101-3图集了吗？答：GGJ9.0中基础梁和筏板是使用新图集04G101-3计算的。 3 独立基础结果为何为0.9*长度
广联达GTJ2018常见问题-关于某建模部分-公共汇总情况
问题目录 1、钢筋计算设置里面的保护层厚度在什么位置？ 2、GTJ2018构件图元显示设置在哪?(原来F12的功能现在是那个？) 3、绘制异形截面时的网格定义在什么位置？ 4、原来2013版中单构件输入找不到了？ 5、原来2013版中块存盘、块提取找不到了？ 6、如何修改单个构件颜色？ 7、构件的层间复制位置在哪？ 8、一个项目的不同层高或错层的多栋楼能否在一个工程中绘制？ 9、如何自定义快捷键？ 10、楼层设置那儿的每个单项工程是独立的一个文件吗？ 11、当不同类型的构件重合，看着不方便，也不能隐藏怎么处理？ 12、正交输入在哪里去了？ 13、点加长度位置在哪？ 14、如何把已完成工程的属性信息应用到其他工程中？ 15、GTJ2018批量删除未使用构件的命令在哪里？ 16、钢筋编辑后在什么地方锁定？ 17、异性构件能不能复制？ 18、同名称的两道梁能和成一道梁吗？ 19、批量添加构件后缀在哪儿 详细解答 1、钢筋计算设置里面的保护层厚度在什么位置？ 解决方法：保护层厚度可以针对整个工程统一设置，也可以对单个构件或图元进行设置 ①针对整个工程进行设置：楼层设置中的“楼层混凝土强度和锚固搭接设置”表中，如图：
②单独修改构件或图元的设置：构件或图元的属性--钢筋业务属性-- 保护层厚度，如图： 2、GTJ2018构件图元显示设置在哪?(原来F12的功能现在是那个？) 解决方法：①原13中的F12【构件图元显示设置】简化为图元显示；②图元显示的设置下分图元显示和楼层显示；③新增快捷的视图工具条，对应菜单 栏视图页签下的操作命令
3、绘制异形截面时的网格定义在什么位置？ 解决方法：在“异形截面编辑器”中，点击网格开关-设置（后续改为与2013类似，增加定义网格），如图： 4、原来2013版中单构件输入找不到了？ 解决方法：菜单栏切换到工程量页面，在表格输入中，如图：
广联达计价软件常见问题总结
计价部分 打开软件或工程： 1、.用户使用的网络锁，主机检测加密锁设置成功，客户端使用正常，但打开 GBQ4.0 提示注册。如下图提示： 产生原因：用户在“网络锁服务器程序” 中“服务器设置” 内设置了“访问列表”，把客户端的电脑IP 地址进行了添加，而未添加主机IP。如下图 当 IP 地址没有输入的客户端打开软件时就会报错；当在服务器设置的访问列表 中，只输入客户端 IP 地址，而未输入主机 IP 时，则客户端可用，主机打开软件也报错。 解决办法：将需要使用软件的电脑IP 地址全部添加到访问列表（包括主机IP）还有其他的一些情况也提示注册：
A.加密锁未注册产品，或产品注册不完全； B.电脑时间问题，修改电脑时间，或用读锁工具重设时间； C .也是针对于网络锁。点数被占用完，其他人再打开GBQ4.0 软件时，则提示注册。 2、不能识别该文件的地区类别（打开工程时的提示） 答：原因是用户在下载工程或者拷贝的过程中工程被损坏了。所以打不开。建议用户重新下载或者拷贝 3、打开工程时提示下标访问越界 答：原因是旧版软件打开新版本工程。升级新版本软件就好了。/ 4、标段文件升级失败？ 计价版本升级后的报错，项目文件被破坏，但是单位工程没有问题，把项目文件名称加“ .zip ”,然后把单位工程拖出来，压缩为.zip 文件，再把后缀 .zip 删掉即可恢复单位工程，再把单位工程导入空白项目。 5 、计价 4.0 提示“主键值 >0 ”。 没有装好，删注册表后卸载重装。 6. 计价软件关闭时报access violation at address。 删配置路径 7 、gbq4.0保存时提示“另一个程序正在使用此文件，进程无法访问。” 用户用的是金山毒霸杀毒软件，打开杀毒软件设置防毒设置程序行为防护，
广联达钢筋抽样以及平法计算规则的一些知识点
检查图纸数量是否正确，确定数量正确开始分析图纸。 分析建筑图，以立面（1轴开始为南立面，反之为北立面；A轴开始为东立面，反之为西立面）→剖面→平面→节点的顺序，不懂的构件标记，作图时解决。 一、新建工程 1、工程名称 注意计算规则，一经确定，无法修改，因此要看图纸要求的图集，如图纸没有明确标明的，可以咨询有关人士。 汇总方式需要注意的是，按外皮计算长度会长，中心线计算会短（自行考虑）。 2、工程信息 设防烈度手动无法输入，只能选择。 檐高的高度确定为：从室外地坪开始，到结构板的顶标高，不能包含屋面做法。其中，超出屋面结构板部分的电梯间、亭台楼阁等不计入檐高。阶梯式建筑物（有高低不平的屋面结构板）按高层建筑的结构板顶标高计算檐高。（只适用于平屋面）。 抗震等级一般在结构图，假如图纸没有给定抗震等级，可以只修改设防烈度以及檐高，按软件默认的抗震等级即可。 3、比重设置 A6钢筋的比重改为0.26，即A6.5的钢筋比重，因为现场用的A6的钢筋直径为6.5. 4、新建楼层 首层底标高需要注意，不是室外地坪标高，也不是建筑标高，结构标高需要扣除建筑地面做法厚度。建筑地面做法厚度可以在建筑总说明中找，没有的话，去结构图中找到柱表（剪力墙结构一样）。各楼层高度柱表中均有表示。地下楼层点基础层，点添加楼层。 其中有一列为板厚，这个影响的是绘图过程中，新建板构件时软件默认的板厚，可不调整。 基础层的层高可以根据绘图的简易程度确定，不影响最后的工程量。 楼层默认钢筋设置，抗震等级一般不用改（筏板基础除外，因为一般甲方会把筏板基础改成非抗震的计算），主要更改砼标号以及保护层厚度，在结构总说明中会给出相关信息。剪力墙包含墙身、柱（暗柱、端柱）。梁（连梁、暗梁、边框梁），因此墙柱、墙梁的保护层以及砼标号同剪力墙。另外，楼梯的保护层以及砼标号无法在这里设置，要在单构件中单独修改保护层以及锚固设置。 二、工程绘制 以先地上，后地下，先主体，后二次的顺序依次绘制，计算设置最后统一修改，对量时，一般会先对没有更改过计算设置的工程量。当考虑某个构件可不可以画在某一个楼层，或者分层画，或者其他时，要看三个方面：钢筋、混凝土，模板。 CAD图纸导入在绘图界面，构建列表的最下面，CAD草图，添加图纸，之后进行图纸分割，图纸的名称可以点击分割的图纸的名称进行添加。 （一）、主体结构 1、轴网 如果轴网中有相同轴距的轴线，可以直接输入轴距*个数，但是需要注意的是，输入时下面不能有空白的轴号存在，如果有下面有空白的轴号，软件会默认为在进行四则运算。如果上下轴号以及左右轴号不对称，直接按图纸输入，输入完之后，选择轴号自动排序，在绘制轴网。 2、柱 柱要分层绘制，涉及到提量分层提量以及土建中的超过3.6m每增加1m的超高模板增加费。软件中间距“@”可以用“-”代替，“Shift+构建代码（例：柱代码z）”显示或隐藏构件名称，柱直接点画轴网相交位置，有偏移需要调整位置的，点“查改标注”，直接修改即可。 3、剪力墙
广联达土建常见问题
广联达土建算量高频问题集广联达西安呼叫中心高频反馈问题 广联达土建组通过对2012年西安呼叫中心数百万个电话反馈进行分析，精心挑选了用户咨询反馈最多的问题，给出详细解答，并编制成册，希望带给用户最有效的实战手册 广联达土建组出品
目录 前言 (4) 1、条基、独基、桩承台、地沟构件相对底标高的涵义，与底标高的区别 (5) 2、砖胎膜怎么处理 (5) 3、条形基础的大放脚怎么设置和计算？ (5) 4、不同的基础构件需要布置哪些垫层？ (6) 5、独立基础、条形基础的做法一般套在哪里？ (7) 6、集水坑的单边放坡和出边距离如何调整？ (7) 7、筏板基础的防水工程量如何提量？ (8) 8、凸出筏板底部的下翻基础梁、独基、承台的防水怎么计算？是否需要并入到筏板底部防水？8 9、如何利用工程量代码提取集水坑构件的防水工程量？ (9) 10、如何利用工程量代码提取桩承台构件的防水工程量？ (9) 11、如何利用工程量代码提取独立基础构件的防水工程量？ (10) 12、如何利用工程量代码提取条形基础构件的防水工程量？ (11) 13、清单和定额计价中对于土方的计算有什么区别呢？ (11) 14、什么是土方的放坡系数？ (12) 15、挖土方工程量计算时，放坡系数该如何确定？ (12) 16、放坡起始位置是从垫层底开始，还是垫层顶开始呢？ (12) 17、土方的工作面是从垫层边开始计算，还是基础边开始的？ (13) 18、基础构件和垫层布置完后，如何自动生成土方？ (13) 19、自动生成土方时，如何选择土方类型？ (13) 20、自动生成土方后，土方的挖土深度如何调整？ (14) 21、自动生成土方后，土方的各边工作面不一致时如何调整？ (14) 22、自动生成土方后，土方的各边放坡系数不一致时如何调整？ (15) 23、大开挖、基坑、基槽的计算时，相互扣减的优先级是怎样的？ (15) 24、计算土方工程量时，放坡重叠部分的工程量是否需要扣减？ (16) 25、基础回填土和房心回填土有什么区别，在软件中如何处理？ (16) 26、基础回填土方中的素土和灰土各是什么意思，有什么区别？ (17) 27、回填土是如何计算的？ (17) 28、素土回填或灰土回填体积工程量计算时为什么会扣“房间”？ (18) 29、素土和灰土分别是怎么扣减“房间”的 (18) 30、卫生间立面防水怎么设置 (19) 31、图形算量GCL2008软件中地沟怎么画？ (19) 32、集水坑的垫层如何布置？ (20)

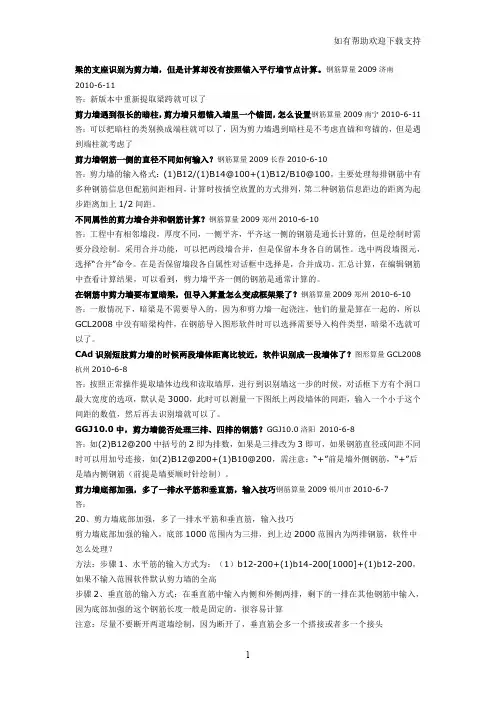

广联达画剪力墙时的常见问题(值得收藏)
梁的支座识别为剪力墙，但是计算却没有按照锚入平行墙节点计算。钢筋算量2009济南 2010-6-11 答：新版本中重新提取梁跨就可以了 剪力墙遇到很长的暗柱，剪力墙只想锚入墙里一个锚固，怎么设置钢筋算量2009南宁2010-6-11 答：可以把暗柱的类别换成端柱就可以了，因为剪力墙遇到暗柱是不考虑直锚和弯锚的，但是遇到端柱就考虑了 剪力墙钢筋一侧的直径不同如何输入？钢筋算量2009长春2010-6-10 答：剪力墙的输入格式：(1)B12/(1)B14@100+(1)B12/B10@100，主要处理每排钢筋中有多种钢筋信息但配筋间距相同，计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距。 不同属性的剪力墙合并和钢筋计算？钢筋算量2009郑州2010-6-10 答：工程中有相邻墙段，厚度不同，一侧平齐，平齐这一侧的钢筋是通长计算的，但是绘制时需要分段绘制。采用合并功能，可以把两段墙合并，但是保留本身各自的属性。选中两段墙图元，选择“合并”命令。在是否保留墙段各自属性对话框中选择是，合并成功。汇总计算，在编辑钢筋中查看计算结果，可以看到，剪力墙平齐一侧的钢筋是通常计算的。 在钢筋中剪力墙要布置暗梁，但导入算量怎么变成框架梁了？钢筋算量2009郑州2010-6-10 答：一般情况下，暗梁是不需要导入的，因为和剪力墙一起浇注，他们的量是算在一起的，所以GCL2008中没有暗梁构件，在钢筋导入图形软件时可以选择需要导入构件类型，暗梁不选就可以了。 CAd识别短肢剪力墙的时候两段墙体距离比较近，软件识别成一段墙体了？图形算量GCL2008杭州2010-6-8 答：按照正常操作提取墙体边线和读取墙厚，进行到识别墙这一步的时候，对话框下方有个洞口最大宽度的选项，默认是3000，此时可以测量一下图纸上两段墙体的间距，输入一个小于这个间距的数值，然后再去识别墙就可以了。 GGJ10.0中，剪力墙能否处理三排、四排的钢筋？GGJ10.0洛阳2010-6-8 答：如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）。 剪力墙底部加强，多了一排水平筋和垂直筋，输入技巧钢筋算量2009银川市2010-6-7 答： 20、剪力墙底部加强，多了一排水平筋和垂直筋，输入技巧 剪力墙底部加强的输入，底部1000范围内为三排，到上边2000范围内为两排钢筋，软件中怎么处理？ 方法：步骤1、水平筋的输入方式为：（1）b12-200+(1)b14-200[1000]+(1)b12-200，如果不输入范围软件默认剪力墙的全高 步骤2、垂直筋的输入方式：在垂直筋中输入内侧和外侧两排，剩下的一排在其他钢筋中输入，因为底部加强的这个钢筋长度一般是固定的，很容易计算 注意：尽量不要断开两道墙绘制，因为断开了，垂直筋会多一个搭接或者多一个接头
广联达计价软件常见问题汇总
内容包括： 项目管理 编制分部分项工程量清单 电子招标书 编制分部分项工程计价 费用汇总 报表 人材机汇总 其他 ________________________________________ 广联达计价软件GBQ 4.0 项目管理 ________________________________________ 1、问：GBQ4.0导入甲方招标书后，其项目结构不能更改，如何解决？答：在工具菜单项下有一个“保护项目结构”，把这个对钩去掉，就可以更改项目结构了。 2、问：GBQ4.0中，单独修改一份单位工程的报表，还有许多单位工程的报表全都一样修改，还需要逐一操作么？ 答：不需要。在项目文件里，点击预览整个项目报表，点击一下修改好报表的单位工程，然后点最上面菜单项预览整个项目报表下的
“当前单位工程报表方案应用到”，这样便可以更改别的单位工程报表了。（见下图） ________________________________________ 广联达计价软件GBQ 4.0 编制分部分项工程量清单 ________________________________________ 1、问：用GBQ4.0做一个安装的预算，在计取系统调试费的时候总是弹出“没有指定具体位置”这怎么办？ 答：现在GBQ4.0遇到这类问题分为两种情况。 第一种：点击设置安装费用功能键，点统一设置安装费用，选择系统调试费这一行，点击更改规则，将费用归属放在清单费用下，可以看到上面有一个“具体位置”，点击后面的三个点的按钮，输入系统调试费，点击过滤就可以过滤出系统调试费，打上勾点击确定即可。第二种：尽管显示的是“没有指定具体位置”，但是点击“立即运行规则”之后，也记取在清单后面了。 2、问：GBQ4.0中，新输入的子目的工程量为什么是QDL？这是什么意思？ 答：GBQ4.0里，软件默认的是子目工程量等于清单工程量，这里的QDL是清单量的意思。 如果我们不需要让子目工程量等于清单工程量的时候，可以打开“工具”菜单中的“预算书属性设置”，将其中的“子目工程量自动等于清
剪力墙钢筋广联达输入指南
剪力墙钢筋隔一布一在软件中输入方式为：用“/”连接两种钢筋，如（2）B12/（2)B10@200.剪力墙两侧钢筋不一样在软件中输入方式为用+号连接，如（1）B12@200+（1)B10@200 如果是隔一布一且两侧钢筋不一样在软件中输入：（1）B12/（1)B10@200+（1）B12/（1)B10@150 剪力墙 水平钢筋 格式1：【(排数)】<级别><直径><间距>【[布置范围]】； 1、常规格式：(2)B12@100； 2、左右侧不同配筋形式：(1)B14@100+(1)B12@100； 3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12/B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距； 4、每排钢筋中有多种钢筋信息且各种配筋间距不同：(1)B12@200/(1)B14@100+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距； 5、每排各种配筋信息的布置范围由设计指定：(1)B12@100[1500]/(1)B14@100[1300]+(1)B12@100[1500]/(1)B14@100[1300]； 说明 1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示水平钢筋从左侧到右侧的顺序布置。 2、同排存在不同的钢筋信息用“/”隔开；此时当间距后面带“[]”,且括号内必须输入数值，则表示钢筋信息从下之上依次布置，括号内的数值表示该水平筋布置的范围高度； 3、加号之间输入了不同的排数时，取第一个钢筋信息的排数信息； 垂直钢筋 格式1：【*】【(排数)】<级别><直径><间距> 1、常规格式：(2)B12@100；或*(1)B12@200+(1)B14@200；输入“*”时表示该排垂直筋在本层锚固计算，未输入“*”时表示该排纵筋连续伸入上层。 2、左右侧不同配筋形式：(1)B14@100+(1)B12@100； 3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12/B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距； 4、每排钢筋中有多种钢筋信息且各种配筋间距不同：
预算部广联达钢筋软件计算标准
预算部广联达钢筋软件计算标准为了达到公司每个预算人员的软件水平及操作习惯一致，便于内部资源的串换，将软件操作中的重点及要求罗列如下，大家都必须按施工图设计及以下要求做好施工图预算及结算工作： 一、工程设置 1、将A6的容重修改成A6.5的容重。 二、计算设置 柱： 1、2点：柱纵筋伸入基础锚固形式：如果插筋在软件里计算，要根据设计的要求修改计算式。 4点：柱在基础插筋锚固区的箍筋数量：软件默认为2个，按04G101-3第32页大样要求为“间距≤500且不少于两道”，注意箍筋的计算及修改。 5点：矩形柱基础锚固区只计算外侧箍筋：软件默认为是，但若在基础层未画柱，矩形柱的内箍仍然计算；基础层上画柱，基础层上所画的柱的钢筋就只计算所设置的几个外箍，我们就要根据设计图及施工方案做好设置是否只计算外箍。（此条不适用于剪力墙柱） 10点：纵筋搭接接头错开百分率：软件默认为50%，按设计修改。 剪力墙： 2点：纵筋搭接接头错开百分率：软件默认为≤25%，按设计修改。 3点：拉筋配置：修改6为6.5。 9点：暗柱、端柱在基础插筋锚固区内的箍筋数量：软件默认为2个，按04G101-3第32页大样要求为“间距≤500且不少于两道”，注意箍筋的计算及修改。 21点：暗梁在暗柱内是否布置箍筋：软件默认为否，应修改为是，暗梁和暗柱不互为支座，应注意，设为是后柱内依然未计算箍筋，需人为的修改计算式。 22点：暗梁纵筋与连梁纵筋相交构造：软件默认为伸入连梁边暗柱内互相锚固。 29点：墙在基础锚固区内的水平分布钢筋排数：软件默认为2排，按04G101-3第32页大样要求为“间距≤500且不少于两排”，注意水平筋的计算及修改。 框架梁： 10点：次梁两侧共增加箍筋数量：软件默认为0，按设计施工图要求将个数修改，减少
