蒸汽冷凝器设计.
冷凝器设计

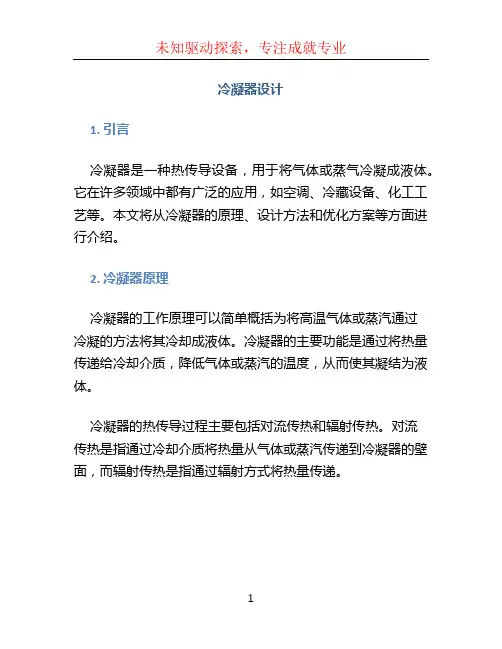

冷凝器设计1. 引言冷凝器是一种热传导设备，用于将气体或蒸气冷凝成液体。
它在许多领域中都有广泛的应用，如空调、冷藏设备、化工工艺等。
本文将从冷凝器的原理、设计方法和优化方案等方面进行介绍。
2. 冷凝器原理冷凝器的工作原理可以简单概括为将高温气体或蒸汽通过冷凝的方法将其冷却成液体。
冷凝器的主要功能是通过将热量传递给冷却介质，降低气体或蒸汽的温度，从而使其凝结为液体。
冷凝器的热传导过程主要包括对流传热和辐射传热。
对流传热是指通过冷却介质将热量从气体或蒸汽传递到冷凝器的壁面，而辐射传热是指通过辐射方式将热量传递。
3. 冷凝器设计方法3.1 冷凝器的类型常见的冷凝器类型主要包括管壳式冷凝器、管外冷凝器和冷凝器簇。
•管壳式冷凝器是将冷却介质和气体或蒸汽分开的一种结构，主要由壳体、管束和冷却介质组成。
•管外冷凝器是将冷却介质直接接触到气体或蒸汽的一种结构。
•冷凝器簇是多个冷凝器并联或串联连接在一起的一种结构。
3.2 冷凝器的设计参数冷凝器的设计参数包括冷凝器的换热面积、冷却介质的流速、冷凝温度差等。
根据不同的工况和要求，可以选择不同的设计参数。
3.3 冷凝器的换热计算换热计算是冷凝器设计的重要环节，主要包括冷却介质的传热系数和冷凝传热的计算。
•冷却介质的传热系数可以通过实验或流体力学计算得到。
•冷凝传热的计算可以通过传热方程和换热器表面积来进行。
4. 冷凝器优化方案在冷凝器设计过程中，为了提高冷凝效果和减小体积，可以采取一些优化措施。
4.1 改变冷凝器的结构通过改变冷凝器的结构，可以提高其换热效率。
例如采用多管道、螺旋管和多级蒸发器等结构。
4.2 优化冷却介质流动通过优化冷却介质的流动，如增加冷却介质的流速和改变流动方式，可以提高冷凝器的传热效果。
4.3 使用先进的材料选择合适的材料可以提高冷凝器的耐腐蚀性和传热性能。
5. 总结本文介绍了冷凝器的原理、设计方法和优化方案。
冷凝器设计涉及到多个方面的知识，需要综合考虑工况和要求，并根据实际情况进行优化。
蒸汽冷凝装置的设计计算

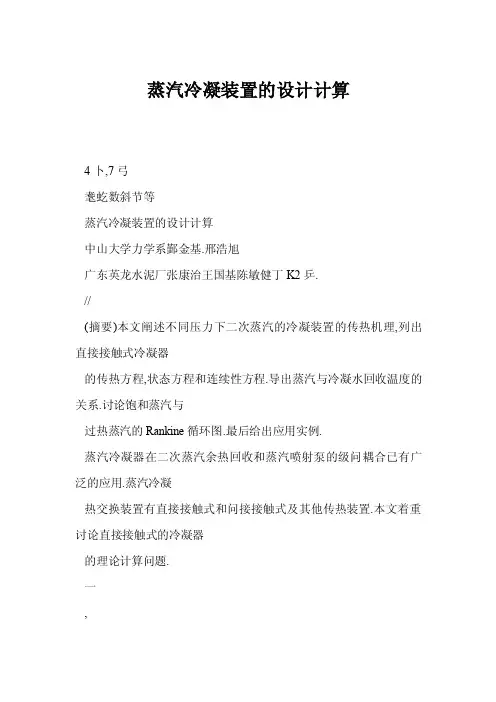

蒸汽冷凝装置的设计计算4卜,7弓耄虼数斜节等蒸汽冷凝装置的设计计算中山大学力学系鄞金基.邢浩旭广东英龙水泥厂张康治王国基陈敏健丁K2乒.//(摘要)本文阐述不同压力下二次蒸汽的冷凝装置的传热机理,列出直接接触式冷凝器的传热方程,状态方程和连续性方程.导出蒸汽与冷凝水回收温度的关系.讨论饱和蒸汽与过热蒸汽的Rankine循环图.最后给出应用实例.蒸汽冷凝器在二次蒸汽余热回收和蒸汽喷射泵的级问耦合已有广泛的应用.蒸汽冷凝热交换装置有直接接触式和问接接触式及其他传热装置.本文着重讨论直接接触式的冷凝器的理论计算问题.一,直接接触式冷凝器与Rankine循环图工业上大量使用过的蒸汽包括饱和蒸汽和过热蒸汽,简称二次蒸汽.直接接触式冷凝器是二次蒸汽热能回收的重要装置.其结构特点是蒸汽与冷凝器内通人的介质(例如水或玲空气)直接接触.进行热交换.不必借助金属结构(例如排管)进行换热,常见液体(水)为介质的冷凝器.如图44(a),),(c)所示.图44(a)为液柱式冷凝器,蒸汽由下侧人口.水由上而下,在冷凝器的内部安装多孔塔板.为的是增大冷却水和蒸汽的接触面积,经过冷凝后产生的热水或过热水由下方排出;图44(b)为液膜式冷凝器,液体由上方的孔喷射形成液膜,使蒸汽与液体表面积能更充分地接触:图44(c)是喷射式冷凝器,从喷瞒喷出的雾化冷却水使蒸汽冷凝,同时引射不凝性气体从扩压管流出,因而具有抽出不凝性气体的优点.w—水入口s—蒸汽入口st一不凝气体出口圈44直接接触式燕汽砖凝器一4I一P豳45理想引擎的Rankine循环图为了说明冷凝器在二次蒸汽热能回收中的作用.我们通过理想引擎Rankine循环来说明.图45表示压力P与比容V,温度T与熵S之间关系的Rankine循环图蒸汽从状态1流出蒸汽锅炉,在理想引擎内(即不考虑损失)等熵膨胀至状态2,(见图45(a),(b)卜一2线)其总输出功为输人与输出流体焙之差值.即WII=ht-h2式中,hL——理想引擎输人节流时之焙,h广理想引擎输出之焓.由状态2输人冷凝器.若冷凝器以水为介质,则按图45(a)(b)2--3线在3处使蒸汽冷凝为饱液.冷凝器热量的变化引起熵s的减;流体所做的功用焓表示: W【2=h2-h3式中,h3——冷凝器输出饱和液体的焙.冷凝器输出的饱和液.由状态3等熵泵入蒸汽锅炉至B处.即在图45(a)(b)之3一B线,再加热至温度t:使t{,,在l处蒸发成蒸汽.而开始循环.循环曲线为l23一B一4—1.如果蒸汽在流出锅炉前梭过热.其循环曲线为e—f+3一B一-4-～c.从理想引擎输出至冷凝器的蒸汽(状态2)为二次蒸汽.若冷凝器是以气体为介质,二救蒸汽在等压条件下冷却.如果二次蒸汽是过热汽,在其冷却过程进行大量的热交换.使过热汽的温度降低至该压力下的饱和温度.称此温度为露点.此时,过热汽成为饱和蒸汽.饱和蒸汽在等压条件下,与混合汽热交换的继续,其温度降低在露点温度以下,如图45的牡态3处,出现饱和液.随着蒸汽的大量输入.在等压条件饱和液体可以大量出现.冷凝器不论是以水或气体为介质.由状态2输入的二次蒸汽在等压条件下成为饱和液体由于该压力(等压)高于大气压力,例如绝对压力为2Kg/cm.则在此压力下饱和液(水)的沸点温度为l19℃.饱和液成为过热水.水温可达l】9”C,二次蒸汽糸热回收新技术是以此为理论依据进行节能的,将在另文阉述.二,液柱式冷凝器的传热计算二次蒸汽向冷凝器传热的机理,由于蒸汽与液体界而的切应力小.所以{瘦体内部的速度榔度可以被忽略,使冷凝的热量梭液体吸收,温度迅速上升.现以液柱式}i}艟器为例说明其传热的计算.液柱式冷凝器如图46所示.液体(水)从上而下,蒸汽从下而上流动.:凝气体从上恻.(过)热水从底部排出.在进行理论分析时.假没:①液柱直径等于多孔饭的孔径:②冷一42一盛一jt暑/一.一一凝蒸汽是饱和蒸汽.液拄在一定温度T.的气体中向下流动.液往表面温度为一定值⑨忽略物理量(比较C,密度P,传热系致K)沿液柱流动方向的变化;④忽略液柱的轴向传热,根据以上的假定.液柱内部传热可被认为是在晃限长圆柱内的轴对称导热.且在同一位置.温度分布不随时间变化.选取坐标.一r0x如图47所示.传热方程”)为-.2等一+争 0式中,U广一液柱向下流图46l穰柱式冷凝器示意图翻47动速度(米/时)口——液柱的热扩散系数KI/(cf?(米/时)K——液体的导热系数(千卡/米?时?℃)C广一液体的比热(千卡/千克?℃)PI——掖体的密度(千克/米)T-一蔽柱的局部温度(℃)r,)’——分别为径向.轴向坐标求解偏微分方程①.可得液柱内温度分布的表达式如下:口÷=…州?…--..………”@式中,T.为蒸汽的饱和温度(℃):Ti为液柱的人口温度(℃);R为浓柱的半径;Jo为零次贝塞尔函数.采用用人口条件(X=0,T=T;)则常数A为而CJ.f[J.(.)]+1U)]1,1是一次贝塞尔函数.积分@式,可得x处的圆柱断面的平均温度确下式表示:~-T--T=主).等?………………@一一上U】!鼻.由于假定为液柱,液体的流量可用下式计算:V,一月’三’D’,………………………………………………………@式中,n为液桂数.D为液拄直径.直接应用④式是困难的,常使用如下的宴验公式…:.一43——=1_4_5l35();?);………………………………@’|,一躲腓去m1@式醌=ll_0.094()i………………….…………..⑦yI根据文献.在水从孔径1.0～5.0毫米的多孔板向下流动.考虑液柱表酉的素流流动的影响.0式右边第二项的系数选取为0.12.比系数0.094大21.7%. 三,蒸汽冷凝器的设计要点及应用蒸汽冷凝器的设计计算要点如下:(1)考虑蒸汽与冷却水的热量总体平衡方程,蒸汽传热量按下式计算: Q.=G(hcT广To))………………………………………………………@式中.Qs为蒸汽传热量(千卡/时);G为蒸汽的质量流量(千克/时);C.为过热水的比热(千卡/千克?℃);T.为水蒸汽的温度;T.为冷却水出口温度:h’为汽化焙(千卡/千克).冷却水从进口温度T-’经过冷凝器的热交换上升到出口的水温T.,所需要的热量为:Q】=CI?GI(TTj)..-………………………………………………...………@式中.G,为水的质量流量.由热平衡条件要求@,@两式相等,由此可决定冷却水所需的水量.但考虑不凝气体带走的热量时,热平衡方程@式要加以修正.(2)若选用液拄式冷凝器,其塔板结构如图48所示.塔内开口面积的蒸汽允许的流速为:Uolffi()”……………...P式中,u..为塔内蒸汽速度.K.I依赖于实验确定的常数.P_为蒸汽的密度.设塔板上的冷却农停留高度为H.,孔径为d,塔板的开孔效为n,贝40.4Gn一——————』一………………-0.6??d’√2gH,如果塔板开口为S.财塔径Dr一/一!L一…………@√’S’c,n’p.液幕的蒸汽允许的流速,选取一44——eoo/\T血三图48液拄A凝器的塔板(,,:置.[)”………………………………………………………@ ,式中.KI2为依赖于实验确定的常数.设液幕的面积记为F.,则Fl=LD’ff lB—HdB)…一………一一……………………一0式中,lD为堰宽H.为塔板间距,dB为塔板支持板的高度..又因为G=Pi?uI2?FI.代人l?式解得:_州-…………………………._@(3)若选用液拄式,仍髓决定塔板的层数.已给出蒸汽的饱和温度TI,液体入口温度为Ti.出口温度为T.,从经济的最佳值选取: 三;……….…一…………………:………………………….,一t.式中.由实验确定,文献”建议选取O.85,本文建议选用:0.85--0.88.从第一头塔板豺第=块塔板,用出口温廑Tl代替平均温度同时注意到X=HHl(见图4g),则由④,⑦式可得:,1一o.12(二型);.T|一TtnJ由此可得:,～.一{1—0.12()}.(Ta--Tf).……………囝-从第二块塔板到第三块塔板,出口温度为T2,同理可得::～.一{1-0-12c.(Hj-H:,:1)1.(一Tt)..……………@.p,逐次计算.直到液体出口温度低于T0,则可决定塔板数.本文阐述蒸汽冷凝器的传热机理及设计计算的要点,蒸汽冷凝器是多级蒸汽喷射泵级问耦合的重要设备.因为如果蒸汽喷射泵之间直接耦合.即将前一级喷射泵的输出接入第二级的吸人端,这时第二级喷射泵的抽吸量大为增加.导致真空度降低.无法正常1作.如果将前一级喷射泵的输出连接蒸汽冷凝器.再将冷凝器不凝气体输出端接人第二级的吸人端.这样第一级喷射泵输出大量的水蒸汽在冷凝器中冷凝.太为减少第二级喷射泵的抽吸量,使它船曝证正常工作.以下通过算例说弱冷凝器的设计计算同题.(例子)设第一级蒸汽喷射泵输出的真空度为705mmHg,含水蒸汽量-勾300公斤/时,现用20℃水进行冷凝.要求设计液柱式冷凝器.计算过程:蒸汽真空度为705mmHg,折算为绝对压力P.=7.2368×1o.mP.,T.;40”C,汽化焙h.;574千卡/公斤.已知G=300公斤/小时,水温Tt=20”12,依据lb式,r/取0.85时,可得To=37”(3.再由@式计算得传热量Q.=173100千卡/小时,及由@式算出需要的冷却水盘G】;10150公斤/小时.如果塔板的开口比S=0.4,由@式算出(下转第73页)一dE—(例子三)图,3是延时换向的一个气动系统.这可以代替电气延时电路,在一些场合下实现执行机构的延时动作.我们可以从上述三个例子中得到一些启示.(启示一)从上面举舶三个气动系统可以想到.用电气传动在某些场合上经济成本不合算.或者无法实现或者较难实现.但气动系统很容易实现所要求的功能.这说明气动技术在许多领域有其存在和发展的必要.作为气动技术方面舶工程技术人员,应该更注重从实际需要出发.开发和推广一些经济实用的气动系统.科研单位和生产厂家要注重研制和改进气动元件的性能,如上述的气动延时切换周,现在其延时切换最长时问可达3分钟.还可以达到更长的时同’这有待我们技术人员的努力.:(启示二)气动系统比较安全.不易发生火灾.气动系统抗污染能力强.不会污染环境.还具有防爆,防电磁干扰,抗振动,冲击,辐射等优点.但气压传动的致命弱点是由于空气的可压缩性使无法获得稳定的运动.此外.为了减少空气的泄漏,气压传动系统的工作压力一般不超过,～8公斤力/厘米.因此,气动元件结构尺寸大,不宜用于大功率传动.气压传动的缺点决定了它的一定的使用范围.也构成我们工作中的有利和不利的两个方面.然而,一切矛盾着的东西,都会在一定的条件下互相转化,随着具体条件的变化和气动技术本身的发展.气动技术将在经济各镊域发挥更大的作用.现在.随着气动元件性能的提高及密封条件的改善.系统工作压办200公斤力/厘米的气动系统应用也不少觅.例如,广州韬加工厂电冰箱蒸发器板的扩孔气动系统的工作压力就是200公斤力/厘米的.上面例子二也刚好避开气压传动的致命弱点.发挥它的优点.还有气压传动伺服系统可以发挥利用气体的抗温性在某些场台将比液压伺服系统优越.因为油在高温时会产生很多变化,如粘度变化等.n:接第45页).塔径DT=0.46米;塔板的开孔数n由曲式得出n=241,孔径d;0.005米;由0式算出堰宽LD=O.43米,由O式算出堰高Hw0.11米.HBr0.22米.塔板层数的计算.应用0式算得第一层输出水温TJ=28℃.应用Q式算出第二层输出水温T2=32.8℃,谣状计算第三层输出瘩温T,=35.7℃,第四层输出水温T.=37.4℃,因此塔板层数采用4层.二次蒸汽余热回收,如何设计蒸汽冷凝嚣是重要的技术关键.该冷凝器是要将经过使用的蒸汽,例如在Rankin~循环中从理想引擎输出的蒸汽,把汽相转换成为液相一一进热水.由于输出的水温T较高.依据@,@式热平衡方程的计算,需要的输入水量较少.输出水量还应包吉蒸汽温度降至露点成为过热水的水量.本文的讨论对研究余热圆收的蒸汽玲凝器的设计仍具有重要的实用意义.参考文献(1)(日)尾花英朗,热交换器设计手册(下册),徐中权译石油工业出版社.1982年版.E2)VirgiM.Faircs钟毅章译.热力学,新兴图书公司1979年版.(3)(日)中岛大岛.化学工学.V o]23.No4P235~241,1959.一73一...,..........●。
化工设计中常用冷凝器的设计选用分析

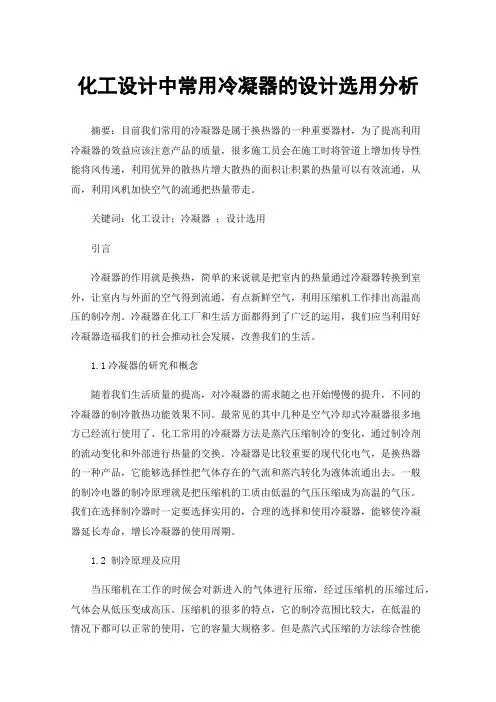

化工设计中常用冷凝器的设计选用分析摘要：目前我们常用的冷凝器是属于换热器的一种重要器材，为了提高利用冷凝器的效益应该注意产品的质量，很多施工员会在施工时将管道上增加传导性能将风传递，利用优异的散热片增大散热的面积让积累的热量可以有效流通，从而，利用风机加快空气的流通把热量带走。
关键词：化工设计；冷凝器；设计选用引言冷凝器的作用就是换热，简单的来说就是把室内的热量通过冷凝器转换到室外，让室内与外面的空气得到流通，有点新鲜空气，利用压缩机工作排出高温高压的制冷剂。
冷凝器在化工厂和生活方面都得到了广泛的运用，我们应当利用好冷凝器造福我们的社会推动社会发展，改善我们的生活。
1.1冷凝器的研究和概念随着我们生活质量的提高，对冷凝器的需求随之也开始慢慢的提升，不同的冷凝器的制冷散热功能效果不同。
最常见的其中几种是空气冷却式冷凝器很多地方已经流行使用了、化工常用的冷凝器方法是蒸汽压缩制冷的变化，通过制冷剂的流动变化和外部进行热量的交换。
冷凝器是比较重要的现代化电气，是换热器的一种产品，它能够选择性把气体存在的气流和蒸汽转化为液体流通出去。
一般的制冷电器的制冷原理就是把压缩机的工质由低温的气压压缩成为高温的气压。
我们在选择制冷器时一定要选择实用的，合理的选择和使用冷凝器，能够使冷凝器延长寿命，增长冷凝器的使用周期。
1.2 制冷原理及应用当压缩机在工作的时候会对新进入的气体进行压缩，经过压缩机的压缩过后，气体会从低压变成高压。
压缩机的很多的特点，它的制冷范围比较大，在低温的情况下都可以正常的使用，它的容量大规格多。
但是蒸汽式压缩的方法综合性能不太理想，在外界的低温环境下可靠性不是很高，制冷器成本也会增加。
利用制冷剂会对环境造成污染。
很多不同的杂质，因为杂质的不同本质上也会发生一定的变化。
1.3 制冷系统的工作原理在我们的生活中制冷器已经占领主要位置，大部分工作需要制冷系统，我们需要通过结合现场实际情况了解分析，确保制冷系统能被运用到实际工作中，既然能保证制冷系统正常运行的相应需求，还能降低各种影响的不利因素给制冷系统带来严重的干扰。
冷凝器课程设计
THANK YOU
汇报人：
蒸发式冷凝器： 通过蒸发冷却进 行冷却，冷却效 果好，但结构复 杂，成本高
冷凝器的特点： 冷却效果好，结 构简单，成本低， 但冷却效果一般
冷凝器的工作原理
冷凝器是一种换热器，用于将制冷剂从气态冷凝成液态
工作原理：制冷剂在冷凝器中吸收热量，温度降低，冷凝成液态
冷凝器中的制冷剂通过管道进入蒸发器，蒸发器吸收热量，制冷剂蒸发成气态 冷凝器中的制冷剂通过管道进入压缩机，压缩机压缩制冷剂，提高制冷剂的压力 和温度 冷凝器中的制冷剂通过管道进入冷凝器，冷凝器吸收热量，制冷剂冷凝成液态， 完成一个循环
考虑冷凝器的安装和维护， 包括便于拆卸、易于清洗 等
验证冷凝器的设计，包括 计算、模拟和实验等
优化冷凝器的成本，包括 材料、制造和维护等
冷凝器材料选择
材料类型：铜、铝、不锈钢等
材料性能：耐腐蚀、耐高温、 耐高压等
材料成本：考虑经济性和性价 比
材料加工：易于加工和安装， 降低制造成本
冷凝器制造工艺
制造流程和工艺要求
材料选择：根据冷凝器的用途和性能要求选择合适的材料 设计制造：根据设计图纸进行冷凝器的制造，包括切割、焊接、组装等步骤 质量控制：在制造过程中进行质量控制，确保冷凝器的性能和质量符合要求 测试验收：对制造完成的冷凝器进行测试和验收，确保其性能和质量符合要求
制造材料和设备选择
材料选择：根据冷凝器的工作条件和要求，选择合适的材料，如不锈钢、 铜、铝等 设备选择：根据冷凝器的制造工艺和生产规模，选择合适的设备，如冲压 机、焊接机、切割机等
冷凝器应用和维护
冷凝器在制冷系统中的应用
冷凝器是制冷系统中的重要部件，用于将制冷剂从气态冷凝成液态 冷凝器在制冷系统中的作用是提高制冷效率，降低能耗 冷凝器在制冷系统中的安装位置和方式会影响制冷效果 冷凝器的维护和保养对制冷系统的正常运行至关重要
化工设计中冷凝器的设计选型
化工设计中冷凝器的设计选型摘要：冷凝器是冷却经制冷压缩机压缩后的高温制冷剂蒸汽并使之液化的热交换器。
石化工业中用冷凝器将烃类及其它化学蒸气冷凝。
本文阐述了冷凝器基本原理，并提出在化工设计中合理选择冷凝器的方法和计算冷凝器平均温差的方法。
关键词：化工设计冷凝器传热系数冷凝段过热段过冷段冷凝器是石化、炼油、化工、电力及制冷等行业工艺流程的主要设备之一。
冷凝器中的气体必须通过很长的管道，以便热量传导到空气中。
钢材、铜材等导热金属常用于输送蒸气。
为提高冷凝器的效率，通常在管道上附加散热片以加速散热。
这类冷凝器一般还要用风机迫使空气经过散热片并把热量带走。
冷凝过程在石化、炼油、化工等装置中应用广泛。
但由于设计人员对冷凝器设计中的影响因素分析不够，导致冷凝器在实际运行中达不到设计负荷。
以下就设计中选用冷凝器的问题，阐述个人的一些看法。
1 冷凝器工作原理在一般制冷机的制冷原理中，压缩机的作用是把压力较低的蒸汽压缩成压力较高的蒸汽，使蒸汽的体积减小，压力升高。
压缩机吸入从蒸发器出来的较低压力的工质蒸汽，将压力升高后送入冷凝器，在冷凝器中冷凝成压力较高的液体，经过节流阀节流后，成为压力较低的液体，送入蒸发器，在蒸发器中吸热蒸发而成为压力较低的蒸汽，然后再送入蒸发器的入口，从而完成制冷循环的过程[1]。
1.1 蒸汽压缩式制冷原理蒸汽压缩制冷系统，由制冷压缩机、冷凝器、蒸发器和节流阀4个基本部件组成。
它们之间用管道依次连接，形成一个密闭的系统，制冷剂在系统中不断地循环流动，发生状态变化，与外界进行热量交换。
1.2 制冷系统的基本原理液体制冷剂在蒸发器中吸收被冷却的物体热量之后，汽化成低温低压的蒸汽，被压缩机吸入，压缩成高压高温的蒸汽后排入冷凝器，在冷凝器中向冷却介质（水或空气）放热，冷凝为高压液体，经节流阀节流为低压低温的制冷剂，再次进入蒸发器吸热汽化，达到循环制冷的目的。
这样，制冷剂在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。
化工原理课程设计纯苯冷凝器的设计
化工原理课程设计设计题目：纯苯蒸汽冷凝器的设计指导老师：***系别：环境与安全工程系专业：安全工程班级学号：*********姓名：***目录一、设计任务: (2)1、处理能力：常压下5950kg/h的纯苯蒸汽 (2)2、设备型式：立式列管式冷凝器 (2)二、操作条件 (2)三、设计内容 (2)1、确定设计方案 (2)2、确定流体的流动空间 (2)3、计算流体的定性温度，确定流体的物性参数 (2)4、计算热负荷 (3)5、计算平均有效温度差 (3)6、选取经验传热系数k值 (3)7、估算传热面积 (3)8、结构尺寸设计 (3)（1）换热管规格、管子数、管长、管壳数的确定 (3)（2）传热管排列和分程方法 (4)（3）壳体内径内内径 (4)（4）折流板 (4)四、换热器核算 (5)1、换热器面积校核 (5)2、换热器内压降的核算 (7)五、换热器主要结构尺寸和计算结果一、设计任务:处理能力：1、常压下5950kg/h 的纯苯蒸汽 2、设备型式：立式列管式冷凝器二、操作条件1、常压下苯蒸气的冷凝温度为80.1℃，冷凝液在饱和温度下排出。
2、冷却介质：采用20℃自来水。
3、允许管程压降不大于50KPa 。
三、设计内容本设计的工艺计算如下：此为一侧流体恒温的列管式换热器的设计 1、确定设计方案 两流体的温度变化情况热流体（饱和苯蒸气）入口温度 80.1℃，（冷凝液）出口温度 80.1℃ 冷流体 水 入口温度 20℃，出口温度 40℃ 2、确定流体的流动空间冷却水走管程，苯走壳程，有利于苯的散热和冷凝。
3、计算流体的定性温度，确定流体的物性参数苯液体在定温度（80.1摄氏度）下的物性参数（查化工原理附录） ρ=815kg/,μ=3.09×Pa.s,=1.880KJ/kg.k ,ƛ=0.1255W/m.K, r=394.2kJ/kg 。
自来水的定性温度：入口温度：=20℃， 出口温度 =40℃则水的定性温度为：=（+）/2=（20+40）/2=30℃3m 410 PC 1t 2t m t 1t 2t根据热量衡算方程：=（-）得=/（-）=1.65×394.2/4.173（40-20）=7.79kg/s（式中=1.65kg/s ）两流体在定性温度下的物性参数如下表计算热负荷ƍ==1.65×394.2=651.52kw 5、计算平均有效温度差 逆流温差=℃温差＞50℃故选择固定管板式换热器需加补偿圈 6、选取经验传热系数k 值查《化工原理课程及设计》附录8，查的K 取430~850，暂取K=8507、估算传热面积==15.51m q 1r 2m q 2p c 2t 1t 2m q 1m q 1r 2p c 2t 1t 1m q 1r 1m q 逆m △t 43.4940)]-/(80.120)-(80.1[㏑40-80.1-20-1.80=）（）（逆m t K Q S △=49.43×85010×52.65132m8、结构尺寸设计（1）换热管规格、管子数、管长、管壳数的确定选传热管，内径，外径，材料为碳钢。
酒精蒸汽冷凝器设计[整理版]
![酒精蒸汽冷凝器设计[整理版]](https://img.taocdn.com/s3/m/757907d19fc3d5bbfd0a79563c1ec5da50e2d6c5.png)
酒精蒸汽冷凝器设计一、工艺条件：管程：介质：水，工作温度：进口1t =32℃，出口2t =45℃；操作压力：0.3MPa壳程：介质：酒精蒸汽，蒸汽流量：15000/Kg h ；工作温度：进口178.2T =℃，出口278.2T =℃；操作压力：0.1MPa ；二、换热器工艺设计步骤：1、查取管程和壳程物性参数，计算热负荷，按照传热学课本给出的总传热系数（按蒸汽的总传热系数计算），初步设计换热器的换热面积；2、设计换热器的结构尺寸：（1）选用换热管的直径、管长，根据上步计算的换热面积计算换热管的根数，设计管程，计算管程中流体的流速，在经验流速范围内即可；（2）选用换热管排列方式，正三角形或正方形排列，选取管心距；（3）计算壳体内径，将其圆整到换热器标准尺寸，排列换热管，确定实际换热管根数和管长，计算换热器的实际换热面积，壳程和管程的流速，确定这些流速在经验范围内；（4）选用折流板，可以选用弓形折流板，选取折流板的尺寸、布置间距、折流板数；（5）选择壳体排气和排液接管，选用253φ⨯的无缝钢管3、校核换热器的传热面积：（1）校核换热器的传热温差；（2）校核换热器的总传热系数Ka．计算管程内流体的传热膜系数：在假设管侧壁温的前提下，计算管内流速、雷诺数、选取合适的经验关联式计算相应的对流传热膜系数b．计算壳程流体的传热膜系数：在假设壳侧壁温的前提下，计算壳程内流体的流速、雷诺数、选用合适的经验关联式计算c．查取管侧和壳侧的污垢热阻d．利用总传热系数的计算公式计算换热器的总传热系数K4、根据GB151-F对换热器壁温进行校核，如果各侧壁温与实际计算的壁温相差不大（误差在20%内），则可以进行下一步计算，否则，重新进行第3步计算；5、根据3中计算出的K值计算换热器所需传热面积，与换热器实际的换热面积相比较，实际面积为所需面积的（1-1.25）倍就达到要求了，否则，重新从第2步开始计算。
冷凝器蒸发器设计计算
冷凝器蒸发器设计计算冷凝器和蒸发器是热交换器中的两个重要部分，用于实现液体的冷凝和蒸发过程。
在冷凝器和蒸发器的设计计算中，需要考虑多个参数，如传热面积、传热系数、温度差、流体流速等。
首先，我们来看冷凝器的设计计算。
冷凝器是将气体或蒸汽冷凝为液体的设备。
在冷凝器的设计计算中，我们需要考虑的主要参数有传热面积和传热系数。
传热面积的大小决定了冷凝器的传热能力。
一般来说，传热面积越大，冷凝能力越强。
传热面积的计算可以通过以下公式进行估算：A=Q/(U×ΔTm)其中，A为传热面积，Q为冷凝能力，U为传热系数，ΔTm为平均温度差。
传热系数是冷凝器设计中另一个重要的参数。
传热系数表示单位面积的传热能力，取决于冷凝器的设计、材料、流体性质等因素。
在设计计算中，可以通过查表获得相应的传热系数。
另外，还需要考虑冷凝器的温差和流体流速。
温差是指工作介质的饱和温度和冷凝温度之间的差值，影响着传热过程中的温度梯度。
流体流速则会影响冷凝器的阻力和压降。
接下来，我们来看蒸发器的设计计算。
蒸发器是将液体蒸发为气体的设备。
在蒸发器的设计计算中，我们也需要考虑传热面积和传热系数。
同样，传热面积的大小决定了蒸发器的传热能力，可以通过上述公式进行估算。
传热系数对于蒸发器的设计同样重要。
传热系数表示单位面积的传热能力，取决于蒸发器的设计、材料、流体性质等因素。
也可以通过查表获得相应的传热系数。
除了传热面积和传热系数，还需要考虑蒸发器的温差和流体流速。
温差是指工作介质的饱和温度和蒸发温度之间的差值，影响着传热过程中的温度梯度。
流体流速同样会影响蒸发器的阻力和压降。
在冷凝器和蒸发器的设计计算中，还需要考虑其他一些因素，如材料的选择、外部环境温度、工作介质的流动性质等。
这些因素都会对设计结果产生一定的影响，需要进行综合考虑。
综上所述，冷凝器和蒸发器的设计计算需要考虑传热面积、传热系数、温度差、流体流速等多个参数。
通过合理的设计计算，可以实现冷凝和蒸发过程的高效运行，提高设备的性能和效率。
