3D模型格式转换技巧
CAD中的三维模型转换和导出方法
CAD中的三维模型转换和导出方法CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种通过计算机辅助完成设计任务的技术。
在现代工程设计中，CAD软件被广泛应用于建筑、机械、制造和其他领域。
在使用CAD软件进行设计时，经常需要将三维模型转换和导出到其他文件格式，以便在其他软件中进行进一步的处理或分享给他人。
本文将介绍CAD中的三维模型转换和导出方法。
一、转换格式在CAD软件中，常见的三维模型格式包括STEP、IGES、STL、OBJ等。
这些格式各有特点，适用于不同的应用场景。
下面将介绍如何进行格式转换。
1. STEP格式：STEP是一种通用的三维模型交换格式，多用于CAD软件之间进行模型的互换。
在CAD软件中，选择导出模型时，可以选择"Save As"或"Export"菜单，然后选择STEP格式并保存。
同样，也可以通过选择"Import"菜单，选择STEP格式的文件进行导入。
2. IGES格式：IGES（Initial Graphics Exchange Specification）也是一种通用的三维模型交换格式，常用于CAD软件之间的数据交换。
在CAD软件中，转换为IGES格式的方法类似于转换为STEP格式。
3. STL格式：STL（Stereolithography）格式是一种常用的用于3D打印的文件格式。
在CAD软件中，选择导出模型时，可以选择STL格式并保存。
通常，还可以选择导出精度，以控制模型的细节程度。
4. OBJ格式：OBJ格式是一种常见的三维模型文件格式，广泛应用于游戏开发和虚拟现实等领域。
在CAD软件中，将模型转换为OBJ格式的方法与转换为其他格式类似。
二、导出方法除了格式转换，CAD软件还提供了多种导出方法，以便将三维模型导出到其他软件中进行后续处理或分享给他人。
下面将介绍一些常见的导出方法。
三维模型常见的格式
三维模型常见的格式摘要：一、三维模型简介1.三维模型的概念2.三维模型的应用领域二、常见的三维模型格式1.OBJ 格式2.FBX 格式3.3DS 格式4.STL 格式5.GLTF 格式三、各种格式的特点及应用场景1.OBJ 格式2.FBX 格式3.3DS 格式4.STL 格式5.GLTF 格式四、三维模型的转换1.转换工具介绍2.转换方法与技巧五、总结1.各种格式的优缺点2.选择合适的格式建议正文：一、三维模型简介三维模型是指在计算机中使用三维空间数据来描述物体形状和结构的技术。
三维模型广泛应用于游戏、影视、建筑设计、工业制造、虚拟现实等多个领域。
通过三维模型，我们可以直观地观察和体验虚拟世界的物体和场景。
二、常见的三维模型格式1.OBJ 格式OBJ 格式是一种通用的三维模型文件格式，它使用简单的文本格式来描述模型的几何形状。
OBJ 格式支持多边形、NURBS 曲面和细分表面等多种几何类型，适用于各种三维建模软件。
2.FBX 格式FBX 格式是由Autodesk 公司开发的一种三维模型文件格式，它可以存储角色、动画、纹理、光照等信息，适用于游戏和影视行业。
FBX 格式支持多种平台和软件，具有高度的兼容性。
3.3DS 格式3DS 格式是3D Studio Max 软件默认的三维模型文件格式，它使用二进制数据来存储模型信息。
3DS 格式支持多边形、NURBS 曲面和细分表面等多种几何类型，适用于三维建模和动画制作。
4.STL 格式STL 格式是一种表面三角网格模型格式，它使用简单的文本格式来描述模型的几何形状。
STL 格式适用于快速成型和计算机辅助设计等领域，但不支持纹理、光照和动画等信息。
5.GLTF 格式GLTF 格式是一种基于JSON 格式的三维模型文件格式，它适用于WebGL 和OpenGL ES 等图形API。
GLTF 格式支持多边形、NURBS 曲面和细分表面等多种几何类型，同时支持纹理、光照和动画等信息。

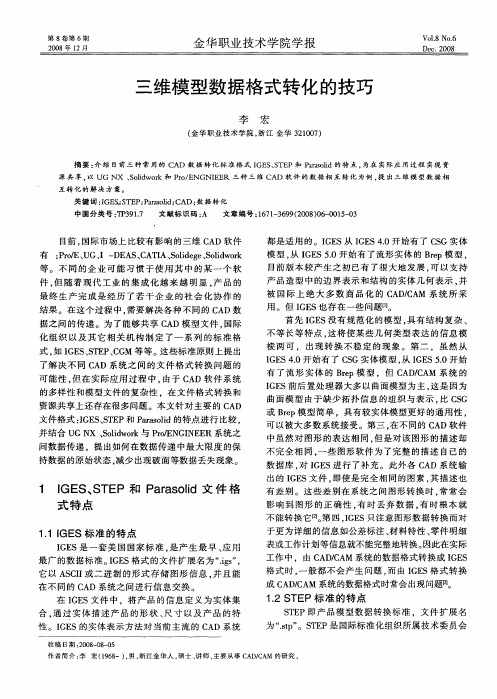

三维模型数据格式转化的技巧
互转化的解决方案。
关 键 词 ：ＧＥ Ｓ Ｐ；ａａｏｉ ＣＡＤ； 据 转 化 Ｉ ＴＥ Ｐ ｒｓｌ ｄ； 数
用 。但 Ｉ Ｓ也 存在 一些 问题【 ＧＥ ” 。
据 之 间 的传 递 。为 了能够 共享 Ｃ Ｄ模 型文 件 。 Ａ 国际
化 组 织 以及 其 它相 关 机 构 制 定 了一 系 列 的 标 准 格
首先 Ｉ Ｅ Ｇ Ｓ没 有规 范 化 的模 型 ， 有 结构 复 杂 、 具 不 等 长等 特 点 ， 这将 使 某些 几 何类 型表 达 的 信 息模
间数 据传递 ，提 出如何 在 数据传 递 中最大 限度 的保
持数据 的原始 状态 ， 少 出现 破 面等数 据丢失 现象 。 减
１ Ｉ Ｓ、 ＴＥ 和 Ｐ ｒｓ ｌ 文 件 格 ＧＥ Ｓ Ｐ ａ ａ ｏｉ ｄ 式 特 点
１１Ｉ Ｓ标 准 的 特 点 ． ＧＥ
ＩＥ Ｇ Ｓ是 一套 美 国 国家标 准 ， 产 生 最 早 、 用 是 应
的多 样性 和模 型文 件的 复杂性 ，在文 件格 式 转换 和 资源共 享上 还存在很 多 问题 。本 文针 对 主要 的 Ｃ Ｄ Ａ 文件 格式 ： Ｅ 、Ｔ Ｐ和 Ｐ ｒｓｌ Ｉ ＳＳ Ｅ Ｇ ａａｏｉ 特点进 行 比较 。 ｄ的
有 了流 形 实 体 的 Ｂｅ ｒｐ模 型 ，但 Ｃ Ｄ Ｃ Ａ ／ＡＭ 系 统 的
出的 ＩＥ Ｇ Ｓ文件 ， 即使是 完 全相 同 的 图素 ， 描述 也 其 有 差 别 。这 些 差 别在 系统 之 间 图形 转换 时 ， 常 会 常 影 响到 图形 的正 确 性 ， 时 丢弃 数 据 ， 时 根 本 就 有 有
三维模型从OSGB格式转化为3DTILES格式的关键技术
三维模型从OSGB格式转化为3DTILES格式的关键技术1、数据结构转换：OSGB格式和3DTILES格式采用了不同的数据结构，因此需要进行数据结构转换。
OSGB格式采用了分层划分数据结构，即通过对场景进行分块、分级管理，实现对数据文件的高效存储和呈现；而3DTILES格式采用了瓦片式数据结构，即将场景数据按照网格状划分为多个小块，每个小块都包含一定范围的空间数据，因此，在数据转换过程中需根据目标格式的数据结构要求对原始数据进行转换和重构。
2、网格化计算：在数据转换过程中，需要将原始空间数据进行网格化处理，以便进行数据压缩、分割和渲染等操作，这通常需要使用三维建模软件和网格化计算工具，如Autodesk 3ds Max、Blender、MeshLab等，以确保数据网格化质量和精度。
3、纹理贴图处理：在将三维模型从OSGB转换为3DTILES格式时,需要处理并优化纹理贴图。
这包括将纹理贴图转换为目标格式支持的图像格式,调整纹理贴图分辨率、压缩比例和质量等参数,以确保纹理贴图的视觉效果和空间数据传输效果。
4、数据压缩技术:在将三维模型从OSGB转换为3DTILES格式时,,需要对数据进行压缩，由于3DTLIES格式支持多种数据压缩算法和方法，因此需要根据实际需求和目标设备的性能等因素选择合适的数据压缩技术和算法,并结合流式渲染等技术，以提高数据传输速度和效率。
5、LOD（层次细节）处理:在进行数据转换和渲染时,需要采用LOD（层次细节)技术,以确保在不同视角和距离下都可以实现高效的数据呈现和交互。
这包括通过分级渲染、动态加载、优化瓦片结构等方法，实现数据的自适应分辨率和精度控制,提高数据传输效率和用户体验。
6、空间数据索引：3DTILES格式支持多种空间数据索引技术和方法，如四叉树索引、网格索引等。
这些索引技术可以方便地实现大规模空间数据的查询和呈现，提高数据检索和处理效率。
在进行数据转换时,需要选择合适的空间数据索引技术和方法,并根据目标格式的要求进行数据重构和优化。
3D打印机文件格式及其转换方法解析
3D打印机文件格式及其转换方法解析随着科技的不断发展，3D打印技术逐渐走进了人们的生活。
而要实现3D打印，首先需要将设计好的模型转化为打印机能够识别的文件格式。
本文将对一些常见的3D打印机文件格式及其转换方法进行解析，帮助读者更好地理解和应用3D打印技术。
一、STL文件格式STL（Standard Tessellation Language）是一种用于描述3D模型的文件格式。
它将模型分解为许多小的三角形面片，并记录下每个面片的顶点坐标信息。
STL文件格式简单易懂，适合用于3D打印，因此被广泛应用。
STL文件格式的转换方法主要有两种：导出和导入。
导出即将其他文件格式的模型转化为STL格式，而导入则是将STL格式的模型转化为其他文件格式。
1. 导出STL格式导出STL格式可以通过许多3D建模软件实现，如AutoCAD、SolidWorks等。
通常在软件中选择导出选项，并选择STL格式即可完成导出。
2. 导入STL格式导入STL格式同样可以通过各种3D建模软件实现。
在导入时，软件会将STL文件中的三角形面片重新组合成模型。
但需要注意的是，STL文件格式只记录了模型的外表面信息，而没有包含内部结构，因此在导入STL格式时可能会丢失一些细节。
二、OBJ文件格式OBJ（Wavefront OBJ）是一种广泛应用于3D建模和动画领域的文件格式。
与STL文件格式相比，OBJ文件格式更加复杂，可以保存更多的模型信息，如纹理、材质等。
OBJ文件格式的转换方法与STL文件格式类似，同样可以通过各种3D建模软件进行导入和导出。
在导入OBJ格式时，软件会将OBJ文件中的模型信息还原，包括顶点坐标、纹理坐标等。
三、AMF文件格式AMF（Additive Manufacturing File Format）是一种用于描述3D打印模型的文件格式。
与STL和OBJ文件格式相比，AMF文件格式更加灵活，可以保存更多的模型信息，如颜色、材料、纹理等。

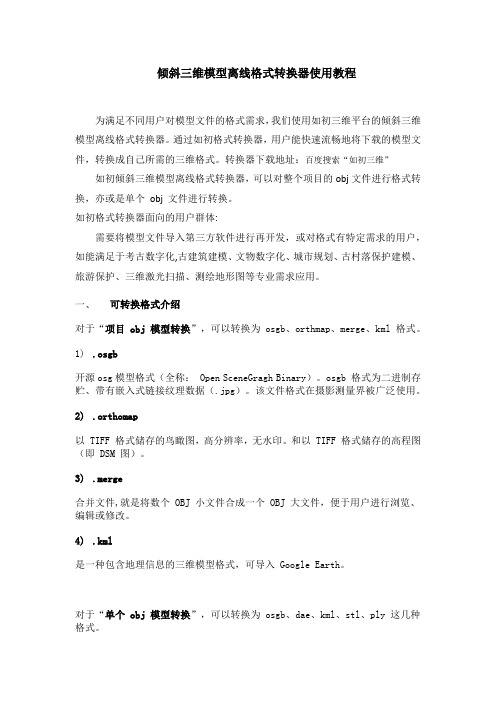

倾斜三维模型离线格式转换器使用教程
倾斜三维模型离线格式转换器使用教程为满足不同用户对模型文件的格式需求，我们使用如初三维平台的倾斜三维模型离线格式转换器。
通过如初格式转换器，用户能快速流畅地将下载的模型文件，转换成自己所需的三维格式。
转换器下载地址：百度搜索“如初三维”如初倾斜三维模型离线格式转换器，可以对整个项目的obj文件进行格式转换，亦或是单个obj 文件进行转换。
如初格式转换器面向的用户群体:需要将模型文件导入第三方软件进行再开发，或对格式有特定需求的用户，如能满足于考古数字化,古建筑建模、文物数字化、城市规划、古村落保护建模、旅游保护、三维激光扫描、测绘地形图等专业需求应用。
一、可转换格式介绍对于“项目 obj 模型转换”，可以转换为 osgb、orthmap、merge、kml 格式。
1).osgb开源osg模型格式（全称： Open SceneGragh Binary）。
osgb 格式为二进制存贮、带有嵌入式链接纹理数据（.jpg）。
该文件格式在摄影测量界被广泛使用。
2).orthomap以 TIFF 格式储存的鸟瞰图，高分辨率，无水印。
和以 TIFF 格式储存的高程图（即 DSM 图）。
3).merge合并文件,就是将数个 OBJ 小文件合成一个 OBJ 大文件，便于用户进行浏览、编辑或修改。
4).kml是一种包含地理信息的三维模型格式，可导入 Google Earth。
对于“单个 obj 模型转换”，可以转换为 osgb、dae、kml、stl、ply 这几种格式。
5).dae又称 COLLADA(COLLAborative Design Activity)，是一种常用的三维模型格式。
文件内部用 XML 结构组织三维模型的信息。
6).stl是一种描绘三维物体几何信息的格式，该格式不支持颜色材质等信息。
它是三维打印机支持的最常见文件格式。
7).ply多边形档案格式（全称： Polygon FileFormat）。
3dmax转化glb技术流程
3dmax转化glb技术流程
将3D Max模型转换为glb格式（即glTF二进制格式）是一个
相对简单的过程，但需要一些步骤和工具。
以下是一般的技术流程：
1. 准备模型，首先，你需要确保你的3D Max模型已经完成并
且准备好进行转换。
这包括模型的几何结构、材质、贴图和动画等
方面的准备工作。
2. 导出为glTF格式，使用3D Max的插件或者导出工具，将模型导出为glTF格式。
在3D Max中，你可以使用一些插件或者脚本
来实现这一步骤。
确保选择正确的导出选项，包括纹理、动画和其
他相关内容。
3. 转换为glb格式，glTF格式是一种文本格式，而glb格式
是其二进制版本，通常用于在Web上展示3D模型。
你可以使用一些
免费的在线转换工具或者专门的转换软件来将glTF文件转换为glb
格式。
4. 测试和优化，一旦你得到了glb格式的文件，你需要在目标平台上进行测试，确保模型能够正确加载和显示。
有时候，你可能
需要对模型进行一些优化，以确保在Web上的性能和显示效果。
总的来说，将3D Max模型转换为glb格式需要一些准备工作和工具支持。
确保你熟悉相关的导出和转换工具，并且理解目标平台对模型的要求，这样才能顺利完成转换过程。
CAD软件中的3D模型导出和文件格式转换
CAD软件中的3D模型导出和文件格式转换在CAD（计算机辅助设计）软件中，制作并编辑3D模型是一个重要且常见的任务。
然而，在将这些3D模型导入到其他软件或与其他用户共享时，我们常常需要进行文件格式的转换。
本文将介绍CAD软件中的3D模型导出方法以及文件格式的转换技巧，帮助用户更加灵活和高效地处理3D模型。
首先，我们来看一下CAD软件中的常见导出选项。
大多数CAD软件都有导出功能，可以将3D模型保存为不同的文件格式。
最常用的导出选项包括STL（Standard Tesselation Language）、OBJ（Wavefront OBJ）、STEP（Standard for the Exchange of Product model data）等。
STL是一种广泛应用于3D打印领域的文件格式，它将3D模型拆分为许多小三角形，并以点、边和面的形式表示。
导出为STL格式后，我们可以使用3D打印软件进行后续处理和打印。
导出STL格式的方法很简单，在CAD软件中找到“导出”或“另存为”选项，选择STL格式并保存即可。
OBJ格式是另一种常用的3D模型文件格式，在3D建模和动画领域得到广泛应用。
与STL格式不同，OBJ格式保存了更多的模型信息，包括材质、纹理和UV坐标等。
导出OBJ格式的方法与导出STL类似，只需选择OBJ格式并保存即可。
STEP格式是一种通用的CAD文件交换格式，它可以保存完整的3D模型信息，包括几何形状、尺寸、结构等。
导出为STEP格式的方法也很简单，CAD软件中常常有“导出为STEP文件”或类似选项，选择该选项并保存即可。
在导出3D模型时，我们常常需要进行文件格式的转换，以满足不同软件和设备的需求。
下面介绍一些常见的文件格式转换技巧。
首先，我们可以使用专业的3D模型转换工具。
这些工具通常具有更多的功能和选项，可以处理复杂的3D模型转换任务。
常见的3D模型转换工具包括3ds Max、Blender、AutoCAD等。
三维模型格式转换算法
三维模型格式转换算法三维模型格式转换是将一个三维模型从一种格式转换为另一种格式的过程。
这通常涉及到解析源格式的文件，然后重新构造它以符合目标格式的规范。
这种转换可能会涉及很多不同的因素，例如几何形状、材质、光照、动画等。
下面是一种常见的转换流程，主要基于开源库Openfabmap和CGAL：1.输入：首先，你需要一个三维模型，这通常以某种特定格式（如OBJ、STL、PLY等）存在。
2.解析：然后，你需要解析这个模型。
这意味着你要读取文件，并理解它的内容。
例如，如果你正在处理一个OBJ文件，你可能需要理解文件中的顶点、面、材质等元素。
3.转换：接下来，你需要将模型从源格式转换为另一种格式。
这可能涉及到一些复杂的几何计算，例如，你可能需要重新计算法线、修复孔洞或进行其他优化。
4.重构：最后，你需要将转换后的模型重新构造为一个新的文件。
这个文件需要遵循目标格式的规范，包括文件的开头和结尾，以及所有必要的信息和结构。
在实际应用中，上述过程可能因为目标格式的不同或者模型的复杂性而有所不同。
有些转换可能需要更复杂的算法或者更多的步骤。
例如，一些模型可能包含动画或者纹理，这些都需要在转换过程中保留或者重新计算。
对于一些更高级的格式，如GLTF或者FBX，转换可能会涉及到更复杂的几何计算和优化，或者需要处理更多的文件和信息。
在这种情况下，可能需要使用更高级的库或者工具来进行转换。
注意：不同的三维模型格式支持的功能（例如：纹理、法线、材质、动画等）和特性（例如：点的精度）都有所不同，因此在转换过程中可能会有一些信息的丢失或者修改。
这也是为什么在进行转换之前需要理解源文件和目标文件的具体规范和限制的原因。
21款常见3d软件转成STL文件格式的方法（含详细步骤）！
21款常见3d软件转成STL文件格式的方法（含详细步骤）！本人是做3d打印的，所以进场跟stl格式的模型文件打交道，过程中，经常被问到'我这个软件怎么转成/导出成stl格式？’，为了一劳永逸，小编整理这一片文章，里面包含了目前市面上常见的21款3d软件转成.stl格式的方法及详细步骤。
为防迷路，建议收藏！一、软件MayaMaya导出stl文件流程：•①选中要导出模型•②点击File（文件）•③导出全部/导出当前选项•④文件类型：STLExport-•⑤点击'OK’二、3DMax3DMax导出stl文件流程：•①选中导出模型•②File（文件）•③Export（导出）•④选择STL文件类型（.stl文件）•⑤点击'OK’三、AutoCAD前提条件：①设计必须是三维实体；②坐标值为正（非负）AutoCAD（简称'CAD’）导出stl文件流程：方法一：•①文件•②输出•③选择存储路径（扩展名为.stl）•④输入文件名•⑤保存•⑥选择要输出的实体•⑦回车确定方法二：•①打开命令行•②命令行输入'Faceters’•③设置精度值（范围1-10，1为低精度，10为高精度）•④命令行输入'STLOUT’•⑤选择实体•⑥输入Y（表示二进制）•⑦设置文件名•⑧保存四、RhinoRhino（俗称'犀牛’）导出stl文件流程：•①File（文件）•②Save As Select File Type（保存文件类型）•③选择.stl格式 -> ④输入文件名称•⑤Save（保存）•⑥选择Binary STL Files（二进制STL文件）五、CatiaCatia导出stl文件流程：•①选择STL命令•②设置最大Sag=0.0125mm•③选择转化为STL零件•④点击'YES’•⑤export（输出）•⑥输入文件名•⑦输出六、BlenderBlender导出stl文件流程：•①File（文件）•②Export（输出）•③选择STL（.stl）格式•④选择导出文件目录•⑤填写文件名称•⑥点击'导出STL’七、UnigraphicsUnigraphics（简称'NG’，后面更名为'NX’）导出stl文件流程：•①File（文件）•②Export（输出）•③Rapid Prototyping（快速原型）•④选项设置，设定类型为Binary（二进制）；设定Triangle Tolerance（三角误差）为0.0025；设定Adjacency Tolerance（邻接误差）为0.12；设定Auto Normal Gen（自动法向生成）为On（开启）；设定Normal Display（法向显示）为Off（关闭）；设定Triangle Display（三角显示）为On（开启）•⑤点击'OK’八、Alibre DesignAlibre Design导出stl文件流程：•①File（文件）•②Export（输出）•③Save AS（另存为）•④选择.stl格式•⑤输入文件名称•⑥Save（保存）九、Ashlar-VellumAshlar-Vellum导出stl文件流程：•①File（文件）•②Export...（导出为）•③Select STL Export Type（选择.stl格式导出）•④Set Export Options to Binary（选择二进制选项）•⑤点击'OK’•⑥Enter Filename（输入文件名）•⑦Save（保存）十、Autodesk InventorAutodesk Inventor导出stl文件流程：•①File（文件）•②Save Copy As（保存为）•③Select STL（选择stl格式）•④Choose Options（选项选择）•⑤Set to High（选择'高’）•⑥Enter Filename（输入文件名）•⑦Save（保存）十一、CADKeyCADKey导出stl文件流程：•①Export（输出）•②选'Stereolithography’（'立体光刻’的意思）•③Enter Filename（输入文件名）•④点'OK’十二、 I-DEASI-DEAS导出stl文件流程：•①File（文件）•②Export（输出）•③Rapid Prototype File（快速成形文件）•④点击'ok’•⑤Select the Part to be Prototyped（选择输出的模型）•⑥Select Prototype Devi ce（选择原型设备）•⑦选择'SLA500.dat’•⑧点击'OK’•⑨absolute facet deviation to 0.000395（设置绝对面片精度为0.000395）•⑩Select Binary（二进制）•⑪点击'OK’十三、IronCADIronCAD导出stl文件流程：•①右键单击要输出的模型•②Part Properties（零件属性）•③Rendering（渲染）•④Set Facet Surface Smoothing to 150（设定三角面片平滑为150）•⑤File（文件）•⑥Export（输出）•⑦选择 .STL文件十四、Mechanical DesktopMechanical Desktop导出stl文件流程：方法一：使用AMSTLOUT命令输出STL文件下面的命令行选项影响STL文件的质量，应设定为适当的值，以输出需要的文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UG3D数据转换的技巧
在结构设计的过程中经常会遇到要把PROE和UG的3D数据进行转换，但如果我们不掌握一定的技巧则会出
现很多的破面，给我们分模和加工带来很多的不便。
值得一提的是，我很讨厌去修补破面，最多让PROE系
统自动修补一下。
下面我给大家介绍一种基本不需要修补破面的方法。
值得申明的是，这里只是我的一
家之言，不当之处还请各位同行批评指正。
首先，大家要明白3D数据转换过程中出现破面的原因主要是软件之间的算法和精度不同所导致的。
（1） UG转PROE
一般情况下我们把UG档转到PROE中时采用的格式是STP或CATIA，最好不要采用IGS，因为前面两种格
式是针对实体，而IGS则是针对曲面。
在转换过程中，我们首先要知道模型的尺寸大小，如果模型很小，
而且又有很多小圆角、倒角特征则我们最好做个操作：把模型放大数倍，放大后的模型中就没有小特征了。
之后我们在UG中以STP的格式将模型导出。
在PROE中导入STP格式时，我们首先新建一个空的零件文档，
再插入要导入的文件就ＯＫ了，一般系统已经直接生成了实体，如果还有破面可以再把精度调到系统的
最大值0.01（这一点有时特别重要），再有破面的话就让系统自动修补一下。
当然如果UG 中的模型本来就很大，
那就没必要将模型放大了，但是当我们导入PROE中发现有破面时你不妨试试放大模型的方法。
值得一提的是
如果STP格式还有破面的话，可以试试CATIA格式！
（2） PROE转UG
PROE转到UG中就简单多了，我们可以用TRANSMAGIC这个软件先把PROE档打开，然后另存为UG格式，再在UG中
导入时选择parasolid 格式即可。
一般得到的就是实体了。
（3） IGS转PROE或UG
首先我们要知道手头的IGS格式文档是PROE还是UG中转来的，如果是PROE中转来的我们就用PROE将其导入，
如果是UG中转来的当然要选择在UG中导入，因为软件接收自己导出的文件格式肯定错误是最小的。
当然，
用PROE导入时如果有破面别忘了更改精度，用UG导入时，如果缝合生成不了实体别忘了改大缝合的公差。
如果在PROE或UG中得到实体后需要相互转换，可以参照上面所讲到的（1）和（2）。
还有若在PROE和UG中都不能直接将IGS转为实体，我建议用TRANSMAGIC将其数据修补一下（都是软件自动修补，
不需要我们辛劳）再另存为UG档，再在UG缝合（不能生成实体时可以考虑改大缝合公差）。
13、Gn连续的定义
1、 Gn表示两个几何对象间的实际连续程度。
G0两个对象相连或两个对象的位置是连续的。
G0连续（也称为点连续）在每个表面上产生一次反射，
这种连续仅仅保证曲面间没有缝隙而是完全接触。
G1两个对象光顺连续，一阶微分连续，或者是相切连续的。
G1连续（也称为切线连续）将产生一次完整的
表面反射，反射线连续但是扭曲状，这种连续仅是方向的连续而没有半径连续。
我们通常的倒圆角就是这
种情况。
G2两个对象光顺连续，二阶微分连续，或者两个对象的曲率是连续的。
G2连续（也称为曲率连续）将产生
横过所以边界的完整的和光滑的反射纹。
曲率连续意味着在任何曲面上的任一"点"中沿着边界有相同的曲
率半径。
外观质量要求高的产品需要曲率做到G2连续，其实曲面做到这一点难度是很大发。
在我们一般的
产品设计中G1连续就能满足大部分产品开发需要。
G3两的对象光顺连续，三阶微分连续等。
Gn的连续性是独立于表示（参数化）的。
2、 G1意味着切向矢量的方向相同，但模量不同。
G2意味着曲率相同，但二阶导数不同。
如何分析出一个曲面是G1还是G2？
用高斯曲率分析：两个面之间公共线左右如果颜色有分界线就是G1；如果没有分界线就是G2
用加亮曲线分析：如果加亮曲线条纹在公共线左右断开就是G1；如果没有分界线就是G2。
G0-位置连续，G1-切线连续，G2-曲率连续，G3-曲率变化率连续，G4-曲率变化率的变化率连续
3、这些术语用来描述曲面的连续性。
曲面连续性可以理解为相互连接的曲面之间过渡的光滑程度。
提高连续性级别可以使表面看起来更加光滑、流畅
G3-曲率变化率连续
这种连续级别不仅具有上述连续级别的特征之外，在接点处曲率的变化率也是连续的，这使得曲率的变化更加
平滑。
曲率的变化率可以用一个一次方程表示为一条直线。
这种连续级别的表面有比G2更流畅的视觉效果。
但是由于需要用到高阶曲线或需要更多的曲线片断所以通常只用于汽车设计。
