10Kⅴ无功电容补偿标准有关10kV线路无功补偿系统设计的方法，包括补偿点及补偿容量的确定、补偿位置确定、无功补偿技术要求，以及10kV线路无功补偿实例等，一起来了解下。
10kV线路无功补偿系统设计一、补偿点及补偿容量的确定为求出在满足运行约束条件下的最优无功补偿容量及位置，本文以年支出费用最小为目标函数，以潮流方程约束为等式约束，以负荷电压、补偿容量等运行限量为不等式约束。
年支出费用包括补偿设备的年运行维护费、投资的回收、补偿电容的有功损耗和补偿后10kV网线损而支付的能损费用。
总的有功损耗由两部分组成：(1)因有功电流的流动产生，(2)由无功电流的流动产生。
通过在线路上安装补偿电，能够减小无功电流，从而减小无功电流的流动引起的有功损耗。
对网络中除电源节点外的所有节点实施此算法，按照每个节点补偿最佳容量后降低的有功线损，由大到小排列，即可得候选的补偿节点。
此系统利用遗传算法对得到候选的补偿节点来求解补偿节点及补偿容量，补偿点只能选在节点处。
而这些节点有可能不是最佳补偿点，为此系统提出基于非节点的补偿算法，即利用遗传算法并行寻优的特点，在每个补偿节点的上接和下接支路中，按电线杆的位置，增加相应节点(称为非节点)，以节点与非节点的电气距离作为控制变量集，再利用遗传算法求出最佳补偿位置及补偿容量。
通过算例分析显示在不增加无功补偿设备费用的前提下，这种“非节点”补偿方式能进一步提高电压水平及降低线损。
二、补偿位置确定无功补偿装置安装地点的选择应符合无功就地平衡的原则，尽可能减少主干线上的无功电流为目标。
不同电组最佳装设位置的计算公式如下：Li=(2i/2n+1)L式中，L为线路长度，n为电组数，Li为第i组电的安装位置，i=1……n通过测算，根据实践中经验，一条线一台无功补偿柜一般安装在线路负荷三分之二处。
通过合理配置无功补偿容量，选择电最佳装设地点，能改善电压质量，还能降低线路损耗。
一般来讲，配电线路上电力电安装组数越多，降损效果越明显，但相应地增加了运行维护的工作量，同时也增加了补偿设备的投资成本上升。

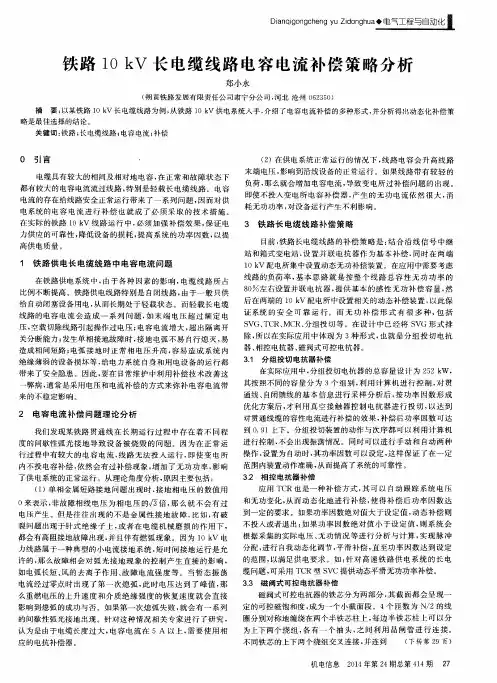

铁路10kV长电缆线路电容电流补偿策略分析
范 围内装置动作准确 ， 从而提高了系统 的可靠性 。
器、 相 控 电抗 器 、 磁 阀式 可 控 电 抗器 。 ３ ． １ 分 组 投 切 电抗 器 补 偿
关分断能力 ； 发生单相接地故障时 ， 接 地电弧不 易 自行熄灭 ， 易
造成相间短路 ； 电 弧 接 地 时 正 常 相 电压 升 高 ， 容易造 成系统 内 绝 缘 薄 弱 的设 备损 坏 等 ， 给 电力 系 统 自身 和用 电设 备 的运 行 都 带 来 了安 全 隐 患 。 因此 ， 要 在 日常 维 护 中利 用 补偿 技 术 改 善 这
耗 无 功功 率 ， 对 设 备 运 行产 生 不 利 影 响 。
３ 铁 路 长 电缆 线 路 补 偿 策 略
目前 ， 铁路长电缆 线路 的补偿策 略是 ： 结合 沿线信 号 中继
站 和 箱 式 变 电站 ， 设置并 联电抗器 作为基 本补偿 ， 同 时 在 两 端 １ Ｏ ｋ Ｖ 配 电所 集 中设 置 动 态 无 功 补偿 装 置 。在 应 用 中需 要 考 虑 线 路 的负 荷 率 ， 基 本 思 路 就 是 按 整 个 线 路 总 容 性 无 功 功 率 的 ８ Ｏ 左 右 设 置 并 联 电抗 器 ， 提 供基本 的感性 无功补 偿容 量 ， 然 后在两端的 １ Ｏ ｋ Ｖ 配 电所 中设 置 相 关 的 动 态 补 偿 装 置 ， 以此 保
１ 铁 路 供 电长 电缆 线 路 中 电容 电流 问题
10kV配电网中接地电容电流的补偿分析

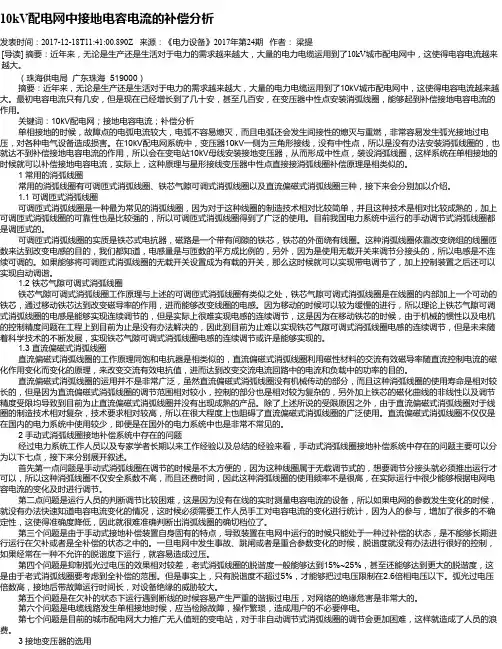

10kV配电网中接地电容电流的补偿分析发表时间：2017-12-18T11:41:00.890Z 来源：《电力设备》2017年第24期作者：梁提[导读] 摘要：近年来，无论是生产还是生活对于电力的需求越来越大，大量的电力电缆运用到了10kV城市配电网中，这使得电容电流越来越大。
（珠海供电局广东珠海 519000）摘要：近年来，无论是生产还是生活对于电力的需求越来越大，大量的电力电缆运用到了10kV城市配电网中，这使得电容电流越来越大。
最初电容电流只有几安，但是现在已经增长到了几十安，甚至几百安，在变压器中性点安装消弧线圈，能够起到补偿接地电容电流的作用。
关键词：10kV配电网；接地电容电流；补偿分析单相接地的时候，故障点的电弧电流较大，电弧不容易熄灭，而且电弧还会发生间接性的熄灭与重燃，非常容易发生弧光接地过电压，对各种电气设备造成损害。
在10kV配电网系统中，变压器10kV一侧为三角形接线，没有中性点，所以是没有办法安装消弧线圈的，也就达不到补偿接地电容电流的作用，所以会在变电站10kV母线安装接地变压器，从而形成中性点，装设消弧线圈，这样系统在单相接地的时候就可以补偿接地电容电流，实际上，这种原理与星形接线变压器中性点直接接消弧线圈补偿原理是相类似的。
1 常用的消弧线圈常用的消弧线圈有可调匝式消弧线圈、铁芯气隙可调式消弧线圈以及直流偏磁式消弧线圈三种，接下来会分别加以介绍。
1.1 可调匝式消弧线圈可调匝式消弧线圈是一种最为常见的消弧线圈，因为对于这种线圈的制造技术相对比较简单，并且这种技术是相对比较成熟的，加上可调匝式消弧线圈的可靠性也是比较强的，所以可调匝式消弧线圈得到了广泛的使用。
目前我国电力系统中运行的手动调节式消弧线圈都是调匝式的。
可调匝式消弧线圈的实质是铁芯式电抗器，磁路是一个带有间隙的铁芯，铁芯的外面绕有线圈。
这种消弧线圈依靠改变绕组的线圈匝数来达到改变电感的目的，我们都知道，电感量是与匝数的平方成比例的，另外，因为是使用无载开关来调节分接头的，所以电感是不连续可调的。
10kv电容补偿
10kv电容补偿附件⼀1、使⽤环境条件：海拔⾼度4400（5100）m 最⼤风速30m/s最⾼温度+35℃最低温度-20℃最⼤⽇温差80K最⼤相对湿度40%⽇照0.1W/cm风速0.5m/S地震烈度8污秽等级Ⅱ级3、使⽤环境3.1 环境温度：30℃3.2 最⼤⽇温差：80k3.3 最⾼⽇平均温度：25℃3.4 海拔⾼度：4200（5100）m3.5 环境相对湿度：40%3.6 运输、贮存最低湿度：80%3.7 安装⽅式：户内4、技术参数4.1 系统标准电压：10.5KV4.2 最⾼⼯作电压：12KV4.3 额定频率：50Hz4.4 电抗率：6%4.5 相数：34.6 功率因数：0.95以上5、装置设计结构⾼压动态⽆功功率补偿装置由可控硅阀控制系统、⾼压并联电容器组、⼲式铁芯电抗器、电压互感器、避雷器和附属设备组成，电容器组由可控硅阀控制系统来投切。
成套装置采⽤柜式结构，能够⾃动补偿系统⽆功功率，有显著的节能、稳压和增容效果。
⾼压SVG-10/1200kvar动态⽆功补偿装置两套。
单套设备由五⾯柜组成。
其中控制柜⼀台，阀组投切柜⼀台、电容柜三台，分成3组：容量为150、450、600kvar；投切由可控硅阀控制系统根据负载变化⾃动投切，保证补偿精度，改善系统电能质量。
6、⾼压⽆功功率补偿装置技术条件6.1 能够根据电⽹系统⽆功功率⼤⼩和电压控制要求⾃动投切与调节，不需要⼈⼯⼲预，快速动态补偿⽆功功率，提⾼系统功率因数，保证系统功率因数在0.95以上。
6.2 采⽤全数字化智能控制系统，由微机监测、智能调节。
6.3 能够快速响应，⾃动投切与调节，不需要⼈⼯⼲预。
6.4应该采⽤电容器专⽤⾼压喷逐式熔断器作为短路保护、确保设备安全运⾏。
6.5 采⽤串联电抗器，减⼩合闸涌流，保护电容器组可靠运⾏。
6.6 抑制系统谐波，保证设备正常运⾏。
6.7 结构要求设计合理，使⽤⽅便，可⼿动操作，也可与负荷同步投切，免维护运⾏。
农网10kV配电线路无功补偿技术应用
农网10kV配电线路无功补偿技术应用本文就10kV农网配线路无功补偿原则、方法进行了分析，并以某农网为例对无功补偿的合理运用进行了实例分析，明确无功补偿在降低损耗，提升供电质量的作用。
标签：10kV配电线路；无功补偿；补偿容量；补偿位置1 农网10kV配电线路无功补偿基本原则截至目前为止，国内所采用的无功补偿方式主要包括了随器补偿、随机补偿、变电站集中补偿和沿线路分散补偿。
沿着线路分散补偿可有效改善线损，促使其下降，而通过对无功线路传输进行控制，则有利于电能和质量与功率因素的提升。
以分散补偿给予10kV配电线路处理时，必须严格按照下列几项要求来实施：（1）配电线路上所设置的并联电容器，当其在线路上最小负荷的过程中，不应当将其向变电站倒送无功，若所擦去的配置容量过大，则需要为其配置相应的自动投切装置[1]；（2）在进行配电线路无功补偿的配置中，必须严格按照合理分布、全面规划、分散补偿和因地制宜的原则来实施。
采取分散与集中补偿两者相结合的方法来处理，将分散补偿作为主要手段，以此实现对线路末端电压、损耗的有效控制，并促使功率因素得到显著提升，同时还可实现对运行检修费用的控制。
2 农网10kV配电线路无功补偿方法2.1 补偿方式10kV配电线路无功补偿最主要的方法是对配电变压器励磁无功功率损耗以及线路感性电抗所消耗的无功功率进行补偿。
其控制方式主要包括了功率因数、无功功率、无功电流投切等，根据补偿方式的不同，又可将其分为动态补偿、固定补偿和混合补偿[2]。
2.2 补偿位置和容量（1）补偿位置。
对10kV配电线路中无功补偿的位置及容量进行确认的过程中，需要尽可能地降低配电线路电能损耗，并以此实现对电能质量的提升，确保补偿能够发挥最大的效果。
电容器的最佳安装位置、安装组数与损耗下降率之间的关系为：上述公式中，主要用于对线路线损下降率的表示；L则主要用于对线路长度进行表示。
经由计算对配线电路所补偿的电容器安装位置、分组数以及线损下降率进行确定，见表1。

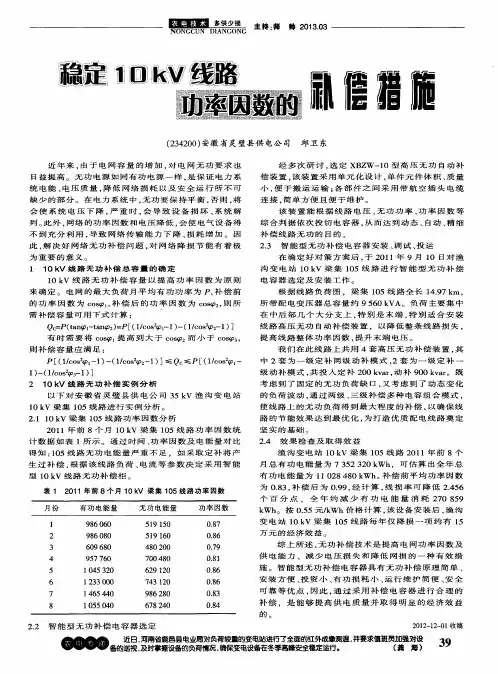

稳定10kV线路功率因数的补偿措施
