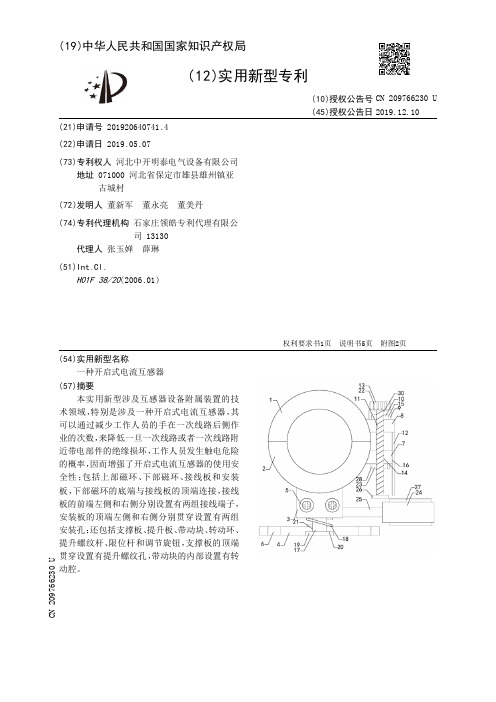

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920640741.4(22)申请日 2019.05.07(73)专利权人 河北中开明泰电气设备有限公司地址 071000 河北省保定市雄县雄州镇亚古城村(72)发明人 董新军 董永亮 董美丹 (74)专利代理机构 石家庄领皓专利代理有限公司 13130代理人 张玉婵 薛琳(51)Int.Cl.H01F 38/20(2006.01)(54)实用新型名称一种开启式电流互感器(57)摘要本实用新型涉及互感器设备附属装置的技术领域，特别是涉及一种开启式电流互感器，其可以通过减少工作人员的手在一次线路后侧作业的次数，来降低一旦一次线路或者一次线路附近带电部件的绝缘损坏，工作人员发生触电危险的概率，因而增强了开启式电流互感器的使用安全性；包括上部磁环、下部磁环、接线板和安装板，下部磁环的底端与接线板的顶端连接，接线板的前端左侧和右侧分别设置有两组接线端子，安装板的顶端左侧和右侧分别贯穿设置有两组安装孔；还包括支撑板、提升板、带动块、转动环、提升螺纹杆、限位杆和调节旋钮，支撑板的顶端贯穿设置有提升螺纹孔，带动块的内部设置有转动腔。
权利要求书1页 说明书5页 附图2页CN 209766230 U 2019.12.10C N 209766230U权 利 要 求 书1/1页CN 209766230 U1.一种开启式电流互感器，包括上部磁环(1)、下部磁环(2)、接线板(3)和安装板(4)，下部磁环(2)的底端与接线板(3)的顶端连接，接线板(3)的前端左侧和右侧分别设置有两组接线端子(5)，安装板(4)的顶端左侧和右侧分别贯穿设置有两组安装孔(6)；其特征在于，还包括支撑板(7)、提升板(8)、带动块(9)、转动环(10)、提升螺纹杆(11)、限位杆(12)和调节旋钮(13)，所述支撑板(7)的左端和提升板(8)的左端分别与下部磁环(2)的右端和上部磁环(1)的右端连接，所述支撑板(7)的顶端贯穿设置有提升螺纹孔(14)，所述提升螺纹杆(11)的顶端自支撑板(7)的下侧螺装穿过提升螺纹孔(14)并且伸出至支撑板(7)的上侧，所述提升板(8)的顶端贯穿设置有转动孔，所述带动块(9)的底端与提升板(8)的顶端连接，所述带动块(9)的内部设置有转动腔(15)，所述转动腔(15)的底端与转动孔的顶端连通，所述转动腔(15)的顶端连通设置有伸出孔(30)，所述提升螺纹杆(11)的顶端自提升板(8)的下侧转动穿过转动孔并且伸入至转动腔(15)内，所述提升螺纹杆(11)的顶端自转动腔(15)内穿过伸出孔(30)并且伸出至带动块(9)的上侧，所述转动环(10)与提升螺纹杆(11)的顶部区域固定套装，所述转动环(10)与转动腔(15)转动卡装，所述调节旋钮(13)的底端与提升螺纹杆(11)的顶端连接，所述限位杆(12)的顶端与提升板(8)的底端右侧连接，所述支撑板(7)的顶端中部区域右侧贯穿设置有U型限位槽(16)，所述限位杆(12)与U型限位槽(16)滑动卡装。
一种高压开关[实用新型专利]
![一种高压开关[实用新型专利]](https://img.taocdn.com/s3/m/357a9ae2bb68a98270fefa6a.png)
专利名称：一种高压开关
专利类型：实用新型专利
发明人：王文宝,郭忠列
申请号：CN201620296523.X 申请日：20160412
公开号：CN205564632U
公开日：
20160907
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种高压开关。
它包括水平设置的三个静触头和三个动触头，所述静触头均位于高压开关的上部，所述静触头的下方均设有真空灭弧室，所述动触头通过软连接连接到真空灭弧室；所述动触头通过绝缘件铰接在高压开关上对应静触头的位置，所述动触头通过传动机构与开关手闸连接，所述高压开关通过开关手闸和传动机构控制动触头和静触头间的开合。
本实用新型的有益效果该高压开关在操作人员拉下开关手闸时，动触头通过传动机构被拉离静触头，工作人员可以很明显的看到动触头和静触头的分开，避免了此类安全事故的发生。
申请人：四川喜来宝电器有限公司
地址：610000 四川省成都市彭州市致和镇东三环路三段389号
国籍：CN
代理机构：成都科奥专利事务所(普通合伙)
代理人：石荣华
更多信息请下载全文后查看。
一种电压互感器[实用新型专利]
![一种电压互感器[实用新型专利]](https://img.taocdn.com/s3/m/b7dc52f6b7360b4c2f3f6416.png)

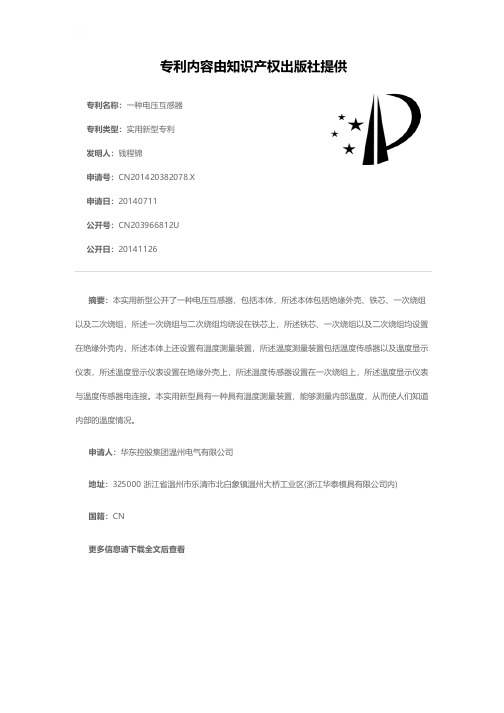

专利名称：一种电压互感器
专利类型：实用新型专利
发明人：钱程锦
申请号：CN201420382078.X 申请日：20140711
公开号：CN203966812U
公开日：
20141126
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电压互感器，包括本体，所述本体包括绝缘外壳、铁芯、一次绕组以及二次绕组，所述一次绕组与二次绕组均绕设在铁芯上，所述铁芯、一次绕组以及二次绕组均设置在绝缘外壳内，所述本体上还设置有温度测量装置，所述温度测量装置包括温度传感器以及温度显示仪表，所述温度显示仪表设置在绝缘外壳上，所述温度传感器设置在一次绕组上，所述温度显示仪表与温度传感器电连接。
本实用新型具有一种具有温度测量装置，能够测量内部温度，从而使人们知道内部的温度情况。
申请人：华东控股集团温州电气有限公司
地址：325000 浙江省温州市乐清市北白象镇温州大桥工业区(浙江华泰模具有限公司内)
国籍：CN
更多信息请下载全文后查看。
一种电流互感器及断路器[实用新型专利]
![一种电流互感器及断路器[实用新型专利]](https://img.taocdn.com/s3/m/efb477e0581b6bd97e19ea4d.png)

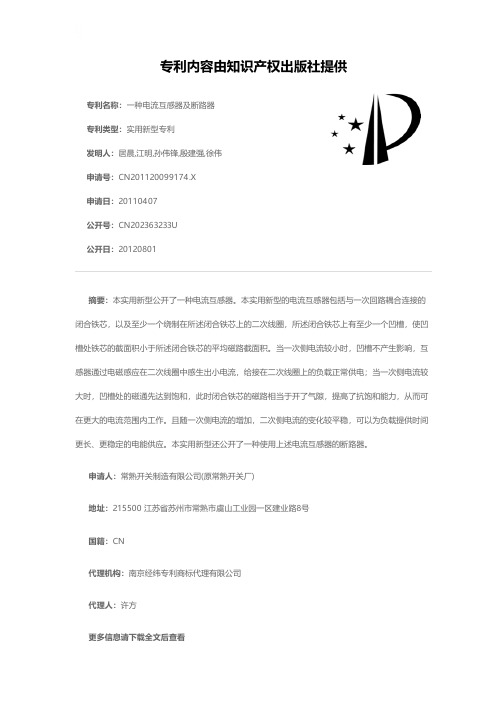

专利名称：一种电流互感器及断路器专利类型：实用新型专利
发明人：居晨,江明,孙伟锋,殷建强,徐伟申请号：CN201120099174.X
申请日：20110407
公开号：CN202363233U
公开日：
20120801
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电流互感器。
本实用新型的电流互感器包括与一次回路耦合连接的闭合铁芯，以及至少一个绕制在所述闭合铁芯上的二次线圈，所述闭合铁芯上有至少一个凹槽，使凹槽处铁芯的截面积小于所述闭合铁芯的平均磁路截面积。
当一次侧电流较小时，凹槽不产生影响，互感器通过电磁感应在二次线圈中感生出小电流，给接在二次线圈上的负载正常供电；当一次侧电流较大时，凹槽处的磁通先达到饱和，此时闭合铁芯的磁路相当于开了气隙，提高了抗饱和能力，从而可在更大的电流范围内工作。
且随一次侧电流的增加，二次侧电流的变化较平稳，可以为负载提供时间更长、更稳定的电能供应。
本实用新型还公开了一种使用上述电流互感器的断路器。
申请人：常熟开关制造有限公司(原常熟开关厂)
地址：215500 江苏省苏州市常熟市虞山工业园一区建业路8号
国籍：CN
代理机构：南京经纬专利商标代理有限公司
代理人：许方
更多信息请下载全文后查看。
一种新型的电流互感器[实用新型专利]
![一种新型的电流互感器[实用新型专利]](https://img.taocdn.com/s3/m/c45c619ca417866fb94a8e5f.png)

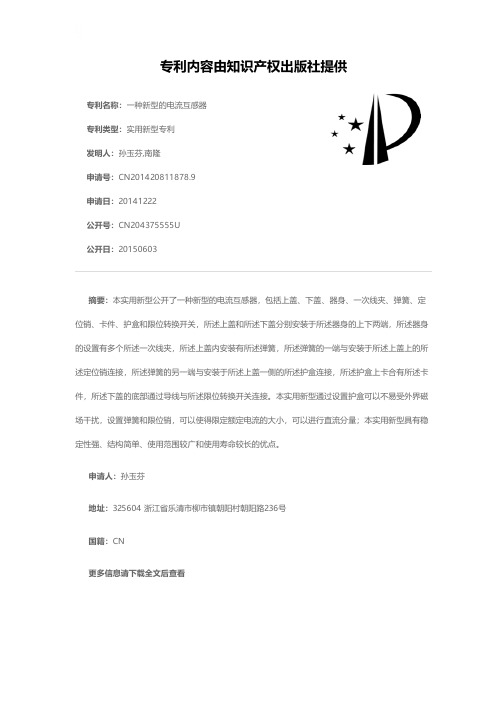

专利名称：一种新型的电流互感器专利类型：实用新型专利
发明人：孙玉芬,南隆
申请号：CN201420811878.9申请日：20141222
公开号：CN204375555U
公开日：
20150603
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型的电流互感器，包括上盖、下盖、器身、一次线夹、弹簧、定位销、卡件、护盒和限位转换开关，所述上盖和所述下盖分别安装于所述器身的上下两端，所述器身的设置有多个所述一次线夹，所述上盖内安装有所述弹簧，所述弹簧的一端与安装于所述上盖上的所述定位销连接，所述弹簧的另一端与安装于所述上盖一侧的所述护盒连接，所述护盒上卡合有所述卡件，所述下盖的底部通过导线与所述限位转换开关连接。
本实用新型通过设置护盒可以不易受外界磁场干扰，设置弹簧和限位销，可以使得限定额定电流的大小，可以进行直流分量；本实用新型具有稳定性强、结构简单、使用范围较广和使用寿命较长的优点。
申请人：孙玉芬
地址：325604 浙江省乐清市柳市镇朝阳村朝阳路236号
国籍：CN
更多信息请下载全文后查看。
【CN209561180U】一种快装型单相电压互感器【专利】

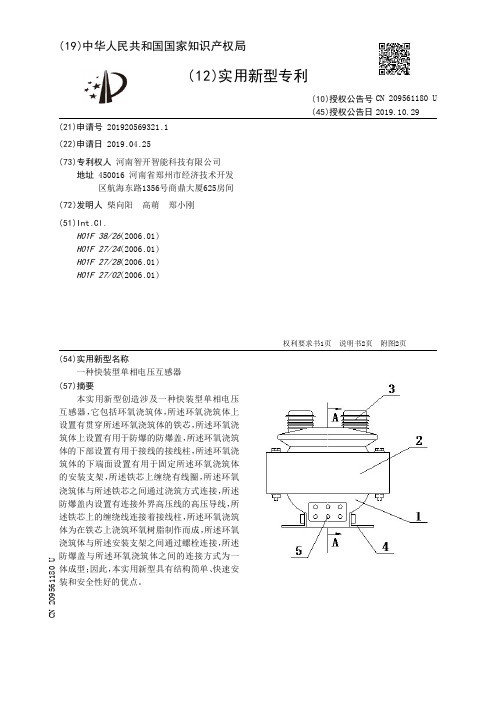

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920569321.1(22)申请日 2019.04.25(73)专利权人 河南智开智能科技有限公司地址 450016 河南省郑州市经济技术开发区航海东路1356号商鼎大厦625房间(72)发明人 柴向阳 高萌 郑小刚 (51)Int.Cl.H01F 38/26(2006.01)H01F 27/24(2006.01)H01F 27/28(2006.01)H01F 27/02(2006.01)(54)实用新型名称一种快装型单相电压互感器(57)摘要本实用新型创造涉及一种快装型单相电压互感器，它包括环氧浇筑体，所述环氧浇筑体上设置有贯穿所述环氧浇筑体的铁芯，所述环氧浇筑体上设置有用于防爆的防爆盖，所述环氧浇筑体的下部设置有用于接线的接线柱，所述环氧浇筑体的下端面设置有用于固定所述环氧浇筑体的安装支架，所述铁芯上缠绕有线圈，所述环氧浇筑体与所述铁芯之间通过浇筑方式连接，所述防爆盖内设置有连接外界高压线的高压导线，所述铁芯上的缠绕线连接着接线柱，所述环氧浇筑体为在铁芯上浇筑环氧树脂制作而成，所述环氧浇筑体与所述安装支架之间通过螺栓连接，所述防爆盖与所述环氧浇筑体之间的连接方式为一体成型；因此，本实用新型具有结构简单、快速安装和安全性好的优点。
权利要求书1页 说明书2页 附图2页CN 209561180 U 2019.10.29C N 209561180U权 利 要 求 书1/1页CN 209561180 U1.一种快装型单相电压互感器，它包括环氧浇筑体，其特征在于：所述环氧浇筑体上设置有贯穿所述环氧浇筑体的铁芯，所述环氧浇筑体上设置有用于防爆的防爆盖，所述环氧浇筑体的下部设置有用于接线的接线柱，所述环氧浇筑体的下端面设置有用于固定所述环氧浇筑体的安装支架。
2.根据权利要求1所述的一种快装型单相电压互感器，其特征在于：所述铁芯上缠绕有线圈。
一种高阻抗瞬时开关[实用新型专利]
专利名称：一种高阻抗瞬时开关专利类型：实用新型专利
发明人：陈露
申请号：CN202020984144.6申请日：20200602
公开号：CN211788743U
公开日：
20201027
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高阻抗瞬时开关，具体涉及瞬时开关技术领域，包括开关上盖和开关下壳，所述开关上盖与开关下壳固定连接，所述开关上盖顶端嵌设有按钮帽，所述开关上盖内部设置有延伸至开关下壳内部的压杆，所述压杆两侧对称设置有伸缩杆，所述压杆外部套设有固定于按钮帽底部的按钮复位弹簧，所述开关下壳内壁上从上往下依次固定安装有第一隔板和第二隔板，所述第一隔板中部开设有通孔，所述第二隔板中部嵌设有限位管。
本实用新型具有运行可靠、寿命长、极少维护或免维护、使用安全的特点，由于采用了高阻抗结构，可以得到大的信号电压，对电压源的负载轻，易于驱动。
申请人：合肥朗特电力科技有限公司
地址：230000 安徽省合肥市高新区合欢路26号3#厂房
国籍：CN
代理机构：合肥律众知识产权代理有限公司
代理人：赵娟
更多信息请下载全文后查看。
一种独立式电压互感器[实用新型专利]
专利名称：一种独立式电压互感器专利类型：实用新型专利
发明人：李阳,王红庆
申请号：CN201020691015.4申请日：20101230
公开号：CN201984949U
公开日：
20110921
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种独立式电压互感器，包括电压互感器筒体、设置于电压互感器筒体侧壁上的接线盒、设置于接线盒内的接线盘、设置于接线盘内的接线端子、设在电压互感器筒体下部的接地座，该独立式电压互感器还包括一接地连接线和设置在电压互感器筒体侧壁上的接地块，接地块与电压互感器筒体导电连接，该接地块位于接线盒内部，该接地连接线一端接在接线端子上，另一端接在所述接地块上。
本实用新型把接地连接线接地的一端由连接在接线盒外的接地座上改为连接在接线盒内的接地块上，省去安装时该接地连接线的连接步骤，避免了安装人员在此步骤上的疏漏，同时解决了该接地连接线裸露在外易损坏、影响美观的问题。
申请人：平高集团有限公司
地址：467001 河南省平顶山市南环东路22号
国籍：CN
代理机构：郑州睿信知识产权代理有限公司
代理人：陈浩
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920506720.3
(22)申请日 2019.04.15
(73)专利权人 安徽维电电力科技有限公司
地址 230000 安徽省合肥市长丰双凤经济
开发区双凤大道东侧
(72)发明人 费维玲
(74)专利代理机构 合肥律众知识产权代理有限
公司 34147
代理人 白凯园
(51)Int.Cl.
H01H 13/10(2006.01)
H01H 13/12(2006.01)
H01H 13/14(2006.01)
(54)实用新型名称
一种电压互感器瞬时开关
(57)摘要
本实用新型公开了一种电压互感器瞬时开
关，包括无顶的筒体，筒体的底壁上固定有多个
插脚，插脚的顶端贯穿筒体并固定有静触头，筒
体的内底壁上同轴固定有导向筒，导向筒内活动
插接有导向柱，导向柱与导向筒的底部之间弹性
连接有复位弹簧，导向筒的顶端同轴固定有限位
环，导向柱的下端外侧壁镶嵌有多个定位珠，导
向柱的顶端固定有按压块，按压块的底端固定有
支撑筒，支撑筒同轴设置在导向柱的外部，支撑
筒的底端同轴固定有圆环状的动触头，动触头设
置在静触头的正上方。
本实用新型拆装过程方便
快捷，且结构简易，
灵密度较高。
权利要求书1页 说明书3页 附图1页CN 209447718 U 2019.09.27
C N 209447718
U
权 利 要 求 书1/1页CN 209447718 U
1.一种电压互感器瞬时开关，其特征在于，包括无顶的筒体（1），所述筒体（1）的底壁上固定有多个插脚（2），所述插脚（2）的顶端贯穿所述筒体（1）并固定有静触头（3），所述筒体（1）的内底壁上同轴固定有导向筒（5），所述导向筒（5）内活动插接有导向柱（7），所述导向柱（7）与所述导向筒（5）的底部之间弹性连接有复位弹簧（12），所述导向筒（5）的顶端同轴固定有限位环（6），所述导向柱（7）的下端外侧壁镶嵌有多个定位珠（8），所述导向柱（7）的顶端固定有按压块（9），所述按压块（9）的底端固定有支撑筒（10），所述支撑筒（10）同轴设置在所述导向柱（7）的外部，所述支撑筒（10）的底端同轴固定有圆环状的动触头（11），所述动触头（11）设置在所述静触头（3）的正上方。
2.根据权利要求1所述的一种电压互感器瞬时开关，其特征在于，所述静触头（3）的顶端固定有触片（4）。
3.根据权利要求2所述的一种电压互感器瞬时开关，其特征在于，所述插脚（2）、静触头（3）以及所述触片（4）为一体化结构。
4.根据权利要求1所述的一种电压互感器瞬时开关，其特征在于，所述按压块（9）为扁平状的圆柱形结构，所述按压块（9）同轴设置在所述筒体（1）的内部。
5.根据权利要求4所述的一种电压互感器瞬时开关，其特征在于，所述按压块（9）的外侧壁同轴开设有环形的凹槽（13）。
6.根据权利要求5所述的一种电压互感器瞬时开关，其特征在于，所述按压块（9）的顶端固定有按压层（14）。
2。
