半导体材料的光学性质[精]

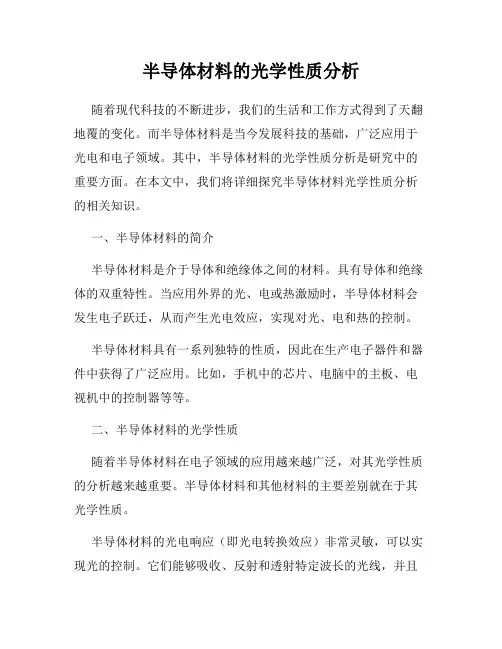

半导体材料的光学性质分析
半导体材料的光学性质分析随着现代科技的不断进步，我们的生活和工作方式得到了天翻地覆的变化。
而半导体材料是当今发展科技的基础，广泛应用于光电和电子领域。
其中，半导体材料的光学性质分析是研究中的重要方面。
在本文中，我们将详细探究半导体材料光学性质分析的相关知识。
一、半导体材料的简介半导体材料是介于导体和绝缘体之间的材料。
具有导体和绝缘体的双重特性。
当应用外界的光、电或热激励时，半导体材料会发生电子跃迁，从而产生光电效应，实现对光、电和热的控制。
半导体材料具有一系列独特的性质，因此在生产电子器件和器件中获得了广泛应用。
比如，手机中的芯片、电脑中的主板、电视机中的控制器等等。
二、半导体材料的光学性质随着半导体材料在电子领域的应用越来越广泛，对其光学性质的分析越来越重要。
半导体材料和其他材料的主要差别就在于其光学性质。
半导体材料的光电响应（即光电转换效应）非常灵敏，可以实现光的控制。
它们能够吸收、反射和透射特定波长的光线，并且可以产生能量的光电转换。
半导体材料同时具有发射、增强和调制光的能力，这是其他材料所不能比拟的。
半导体材料光学性质的研究可以帮助科学家更好地理解它们在电子器件中的应用原理，提高电子器件的效率和性能。
光学性质的研究也有助于探索新型半导体材料的性质，从而在电子制造业中寻求创新。
三、光学性质分析的方法光学性质是半导体材料的重要特性，然而，如何分析这些特性是一个关键问题。
以下是一些用于分析半导体材料光学性质的方法。
1. 反射率和透射率测量方法反射率和透射率是半导体材料光学性质分析的基本参数。
反射率是指光线与半导体材料的界面接触时反射回去的能量占总入射能量的百分比。
透射率是指入射光线通过材料后漏出的能量占总入射能量的百分比。
反射率和透射率的测量可以通过船到不同波长的光，利用反射光和透射光之间的差异进行测量。
2. 发射光谱和输运谱测量方法发射光谱和输运谱是半导体材料光学性质分析的重要参数。
发射光谱通过激发材料产生荧光，并通过外部检测器捕获发射波长来实现分析。
第二章半导体材料的基本性质
第二章半导体材料的基本性质半导体材料是一类介于导体和绝缘体之间的材料，具有独特的电学性质和光学性质，广泛应用于电子器件和光电器件中。
本文将从电学性质和光学性质两个方面介绍半导体材料的基本性质。
一、电学性质1.带隙：半导体材料具有带隙，即价带和导带之间的能隙。
在绝缘体中，带隙较大，电子不易通过；在导体中，带隙为零，电子容易通过。
而在半导体中，带隙较小，介于绝缘体和导体之间，可以通过掺杂和加电场的方式改变其电导性能。
2.载流子：在半导体中，电子和空穴是载流子。
在纯净的半导体中，电子和空穴的数量相等，即n型和p型半导体中电子和空穴的浓度相等。
而在掺杂半导体中，通过掺杂可以使电子或空穴的浓度增加，从而改变其电导性质。
3.本征导电性：半导体材料在纯净状态下呈现本征导电性，即电导率较低。
本征导电性是由于半导体中的有限数量的载流子引起的。
n型半导体中主要是电子导电，p型半导体中主要是空穴导电。
本征导电性可以通过掺杂来改变。
4.外加电场下的导电性：在外加电场的作用下，半导体材料的导电性能发生变化。
当正电荷提供给半导体，将推动电子向正极移动，此时半导体变为n型半导体；当负电荷提供给半导体，将推动空穴向负极移动，此时半导体变为p型半导体。
这种现象被称为电场效应，也是半导体中众多器件如二极管和晶体管的基础。
二、光学性质1.吸收：半导体材料具有宽带隙能够吸收光的性质。
当光射入半导体中，部分光能会被电子吸收，使电子从价带跃迁到导带，此时光的能量将转化为电子的动能。
不同的半导体材料对不同波长的光吸收能力不同，这种特性使半导体材料成为光电器件的重要组成部分。
2.发光：除了吸收光能，有些半导体材料还可以发光。
当电子从导带跃迁到价带时，会释放出能量，部分能量以光的形式散发出来，形成发光现象。
不同的半导体材料对应不同的发光颜色，从红光到紫光等都可以通过不同材料的跃迁产生。
3.光电效应：半导体材料的光电效应是指当光照射到半导体表面时，会产生电流。
半导体的光学性质
半导体的能带结 构：具有导带和 价带导带中的电 子可以自由移动 价带中的电子被 束缚在原子核周
围
半导体的载流子： 包括电子和空穴 电子是导电的主 要载流子空穴是
辅助载流子
半导体的电导率： 与温度、光照、 磁场等因素有关 可以通过改变这 些因素来调节半
导体的电导率
半导体的光学性 质
半导体的光吸收
半导体太阳能电池的发展 趋势
半导体显示技术
半导体显示技术是利用半导体材料 制作显示器的技术
半导体显示技术具有高亮度、高对 比度、低功耗等优点
添加标题
添加标题
添加标题Biblioteka 添加标题半导体显示技术包括LCD、OLED、 LED等
半导体显示技术广泛应用于手机、 电视、电脑等电子产品
半导体光学性质 的研究进展
半导体的光学性质
汇报人：
目录
添加目录标题
01
半导体的基本特性
02
半导体的光学性质
03
半导体光学性质的应用
04
半导体光学性质的研究进 展
05
添加章节标题
半导体的基本特 性
半导体的定义
半导体是一种介 于导体和绝缘体 之间的材料
半导体的导电性 能可以通过掺杂 来控制
半导体的导电性 能受温度、光照 等环境因素影响
半导体的光吸收特性：半导体对光的吸收能力与其材料性质、结构、尺寸等因素有关 光吸收原理：半导体中的电子吸收光子能量后从价带跃迁到导带形成电子-空穴对
光吸收应用：半导体的光吸收特性在光电转换、太阳能电池、光电探测器等领域有广泛应用
光吸收效率：半导体的光吸收效率与其材料、结构、尺寸等因素有关可以通过优化设计提高光吸收效率
光电导效应：半导体在光照 下产生电流的现象
半导体物理第十章半导体的光学性质
吸收 自发吸收
受激辐射：
当处于激发态(E2)的原子收到另一个能量为(E2-E1)的光子 作用时，受激原子立刻跃迁到基态E1,并发射一个能量也 为(E2-E1)的光子。这种在光辐射的刺激下，受激原子从激 发态向基态跃迁的辐射过程，成为受激辐射。 受激辐射光子的全部特性（频率，位相，方向和偏振态等 与入射光子完全相同。 受激辐射过程中，一个入射光子能产生两个相位，同频率 的光子
透过一定厚度d的媒质(两个界面）：
T = (1− R)2 e−αd
如：玻璃，消光系数k=0 T=(1-R)2=0.962~92%
10.2 半导体的光吸收
本征吸收 直接跃迁，间接跃迁 其他吸收过程
10.2.1 本征吸收
本征吸收： 电子吸收光子由价带激发到导带的过程
条件：
hω ≥ hω0 = Eg
反射系数
R = ( n1 − n2 )2 n1 + n2
= ( n −1− ik )2 n +1− ik
=
(n −1)2 + k 2 (n +1)2 + k 2
玻璃折射率为 n~1.5，k~0, 反射率R~4% 如某一材料 n~4, k~0, 反射率为 R~36%
透射系数，透过某一界面的光的能流密度比值： T=1-R
把处于激发态E2的原子数大于处于基态E1的原子数的这种 反常情况，成为“分布反转”或“粒子数反转”。
要产生激光，必须在系统中造成粒子数反转。
粒子数反转条件
为了提高注入效率 异质结发光： PN结两边禁带宽度不等，势垒不对称。 空穴能注入N区，而电子不能注入P区。 P区为注入区，N区为发光区。
半导体物理第九章--半导体的光学性质
用透射法测定光在媒质（半导体） 中的衰减时发现, 光的衰减与光 强成正比, 若引入正比例系数α （光吸收系数）
dI I x
dx
光强在半导体媒质中的衰减规律
I x I0 expx
I0表示在表面（x=0）处入射光的强度 α的物理意义: 光入射导半导体内被吸收，使光强减小到原值 的1/e时，光波在半导体中所传播的距离即是吸收系数的倒数
本征吸收
0 :引起本征吸收的最低频率限；
cm1 100
0：本征吸收长波限
75
50
0
hc Eg
1.24eV Eg (eV )
[m]
25
0 4 8 12 16 μm
InSb的吸收谱
9.1 半导体的光吸收 9.1.2 本征吸收
3.光吸收时半导体中电子的跃迁要求
——能量守恒, 准动量守
恒。
很小
能量守恒和动量守恒E h h a E'
d2
vd
n E
n
V d
9.2 半导体的光电导 9.2.3 复合中心和陷阱对光电导的影响
高阻光电材料中典型 的复合中心对光电导 的影响:这样的材料对 光电导起决定作用的 是非平衡多数载流子, 因为非平衡少数载流 子被陷在复合中心上, 等待与多数载流子的 复合。
9.2 半导体的光电导 9.2.3 复合中心和陷阱对光电导的影响
定光照下，定态光电导Δσs（对应Δns）越大，其 光电导灵敏度也越高。
前面推导的小注入时的Δσs公式为:
s qbI nn
可以看出，如果考虑到光电导灵敏度的话，材料光 电导的弛豫时间（由寿命τ来体现）越大，光电导 的定态值也越大（即光电导灵敏度越高）。
9.2 半导体的光电导 9.2.2 定态光电导及其弛豫过程
半导体的光学性质和光电与发光现象
束缚在杂质能级上的电子或空穴也可以引起光的吸收。
电子可以吸收光子跃迁到导带能级；光电导灵敏度一般定义为单位光照度所引起的光电导。
复合和陷阱效应对光电导的影响少数载流子陷阱作用多数载流子陷阱作用本征光电导的光谱分布指对应于不同的波长，光电导响应灵敏度的变化关系。
杂质光电导对于杂质半导体，光照使束缚于杂质能级上的电子或空穴电离，因而增加了导带或价带的载流子浓度，产生杂质光电导。
4半导体的光生伏特效应当用适当波长的光照射非均匀半导体（pn结等）时，由于内建电场的作用（不加外电场），半导体内部产生电动势（光生电压）；如将pn结短路，则会出现电流（光生电流）。
这种由内建场引起的光电效应，称为光生伏特效应。
pn结的光生伏特效应由于pn结势垒区内存在较强的内建场（自n区指向p区），结两边的光生少数载流子受该场的作用，各自向相反方向运动：p区的电子穿过pn结进入n区；n区的空穴进入p区，使p端电势升高，n端电势降低，于是pn结两端形成了光生电动势，这就是pn结的光生伏特效应。
光电池的电流电压特性5半导体发光1.处于激发态的电子可以向较低的能级跃迁，以光辐射的形式释放能量。
也就是电子从高能级向低能级跃迁，伴随着发射光子。
这就是半导体的发光现象。
2.产生光子发射的主要条件是系统必须处于非平衡状态，即在半导体内需要有某种激发过程存在，通过非平衡载流子的复合，才能形成发光。
3.发光过程：电致发光（场致发光）、光致发光和阴极发光。
其中电致发光是由电流（电场）激发载流子，是电能直接转变为光能的过程。
辐射跃迁从高能态到低能态：1.有杂质或缺陷参与的跃迁2.带与带之间的跃迁3.热载流子在带内跃迁上面提到，电子从高能级向较低能级跃迁时，必须释放一定的能量。
如跃迁过程伴随着放出光子，这种跃迁称为辐射跃迁。
半导体材料光学性质的研究与优化
半导体材料光学性质的研究与优化光学性质是半导体材料中的重要特征之一，对于半导体材料的研究与应用具有至关重要的影响。
本文将从不同角度探讨半导体材料光学性质的研究与优化。
一、光学性质在半导体材料中的意义半导体材料在光学器件以及光电子领域具有广泛的应用，如激光器、光电导、太阳能电池等。
半导体材料的光学性质表现在光吸收、光发射、折射率以及光学吸收谱等方面。
这些性质直接影响着材料的效率和性能。
因此，研究与优化半导体材料的光学性质，对于提升器件效能有着重要意义。
二、探究光学性质的研究方法研究半导体材料的光学性质需要从实验与理论两个方面进行。
实验方法包括光学吸收光谱、光致发光光谱以及激光光谱等，这些实验手段可以通过测量得到材料的光学参数，如能带宽度、光学能隙和色散等。
理论方法则通过计算数值模拟或理论推导来得出材料的光学响应。
这些方法相互印证，共同揭示了半导体材料的光学行为。
三、研究光学性质的影响因素半导体材料的结晶形态、杂质浓度以及材料组成等是影响光学性质的重要因素。
这些因素会改变半导体材料的能带结构，从而使其光学行为发生变化。
以光吸收为例，当材料的能带宽度与入射光能量匹配时，光子能被吸收，从而形成吸收峰。
改变材料的能带宽度就可以调节吸收峰的波长范围。
通过调控材料的组成和结构，可以实现对光学性质的精确调控。
四、优化半导体材料的光学性质半导体材料的光学性质优化有助于拓宽其在光电子领域的应用。
一种常用的优化方法是多层膜结构的设计。
多层膜结构通过调节不同层的厚度和材料来实现对光学性质的优化。
例如，在激光器中，多层膜结构可以实现光反射和传输的控制，提高激光产生的效率。
此外，掺杂也是优化半导体材料的一种常用手段。
通过在半导体材料中引入特定的杂质原子，可以调节材料的能带结构，提高材料的光学性能。
五、前景与挑战随着半导体材料的研究不断深入，人们对于光学性质的研究也将迎来新的挑战。
一方面，随着材料结构的不断复杂化，传统的实验方法可能无法满足对光学性质的完全解析。
探究半导体材料的光学性质
探究半导体材料的光学性质半导体材料是一类具有介于导体和绝缘体之间的电学特性的材料。
在现代科技中，半导体材料被广泛应用于光电、通讯、电子设备等领域，成为现代科技的重要支撑。
而半导体材料的光学性质也成为人们广泛关注和研究的话题，本文就来探究一下半导体材料的光学性质。
一、半导体材料的基本概念半导体材料是指那些导电性介于导体和绝缘体之间的材料。
这种材料的样品通常用短缩写法表示，如：Si、Ge、GaAs、InP等。
半导体材料的电导率介于导体和绝缘体的数值之间，其值受结晶质量、温度和掺杂等因素的影响。
半导体材料中近满带和近空带之间的能隙是半导体材料的最重要的特性之一，能隙越小，半导体的导电性越强。
例如：锗材料的能隙为0.7eV，比硅材料(1.1eV)小，所以锗材料的导电性也较强。
二、半导体材料的光学性质1、折射率光线在穿过任何介质时都会发生折射，而折射率是描述折射程度的物理量。
半导体材料的折射率随着光波长的不同而发生变化。
半导体材料的折射率与其能隙大小相关。
例如，Si的能隙较小，其折射率较高。
相反，Ge具有较大的能隙，其折射率也较小。
2、吸收系数吸收系数是描述介质吸收光能的能力的物理量，反映了介质与光的相互作用强度。
半导体材料的吸收系数与其半导体能带结构和激子状态有关。
激子可以形成在半导体的能带间，使得半导体的吸收系数增强，并在一定程度上控制了半导体的光学响应。
3、反射率反射率是指光线从介质表面反射回来的光强度与入射光线光强度之比。
半导体材料的反射率通常与其表面状态、入射光波长和金属层组合等因素相关。
在光电器件中，半导体材料的反射率是一个重要的设计参数，可以影响光电器件的性能。
4、发光性质半导体材料具有发光性质，是光电器件技术中的一项关键技术。
在半导体中，激子可以被激发成为激子激发态，并释放出能量。
这种能量在形成光子的过程中被释放出来，从而产生光。
半导体材料的发光特性与其能带结构、激子状态和材料的组成有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章 半导体材料的光学性质
• 7.1 半导体的光学常数 • 7.2 反射率和折射率 • 7.3 半导体中的光吸收
7.1 半导体的光学常数
• 设半导体材料的折射率为n0，消光系数为k ，相对磁导率为ur，相对介电常数为 r,
电导率为。
• 由于对于光学中所讨论的大多数固体材料 ur=1,因此磁导率u=u0。
T(11RR2)e2exxpp 2((dd)（ ) 7.） 5
• 它的物理意义是光在材料中传播时，强 度衰减到原来的1/e时对应的光程的倒数 。
• 如果材料由微粒组成，而且微粒的尺寸与 波长可以比拟时，那么微粒散射引起的透 射强度下降必须考虑。此时
•
T=1-R-S （7.6）
• 其中S表示散射率。一般情况下，散射强度 与波长的平方成反比。如果材料内的晶粒 足够大，那么散射引起的透射率下降可以 忽略。
r 02
)1/ 2
1（ 7.2）
• 光作为一种电磁辐射，当其在不带电的， 电导率不等于0的各向同性导电媒质中沿着 x方向传播时:
光的传播速度决定于复折射率的实部， 为c/n0,其振幅在传播过程中按exp(-wkx/c) 的形式衰减，光的强度I则按exp(-2wkx/c) 衰减，即：
•
I=I0exp(-2wkx/c)
其中I0为初始光强。
• 在空气-半导体材料的界面上，除了光的反 射外，还有光的折射，透射光强与入射光 强之比称为透射率。
• 如果不考虑材料的吸收，那么透射率T与反 射率满足：
•
T=1-R
（7.4）
• 假如材料对光的吸收系数为 ,其值等于
2wk/c，那么光透过厚度为d的薄膜材料时 ，透射率与反射率之间有以下的关系：
7.3 半导体中的光吸收
• 半导体材料吸收光子的能量，使电子由能量较 低的状态跃迁到能量较高的状态。
• 半导体的光吸收过程主要有以下几个大类： a）电子在不同能带之间跃迁；
• b）电子在同一能带的不同状态之间跃迁；c）电子 在禁带中的杂质缺陷能级与能带之间跃迁；d）电 子在杂质缺陷能级之间跃迁；
图7.2为厚度为 50nm的ZnO薄膜的 紫外-可见吸收谱线。
课件在波长大于 400nm时，吸收很
小，但当波长小于 380nm时，吸收强
度迅速增加，表示 本征吸收的开始。
谢谢！
• 在半导体中，最主要的吸收过程是电子由 价带向导带的跃迁所引起的光吸收，即带 间吸收或本征吸收。
• 如在光电导中所提到，这种吸收伴随着电 子-空穴对的产生，使半导体的的电导率增 加，即产生光电导。
• 在半导体中，若想引起本征吸收，那么 光子能量必须等于或大于禁带宽度，即：
•
hh0Eg
• 此即本征吸收限。本征吸收限对应的波 长称为本征吸收限，或本征吸收边。
• (e)激子吸收：价带中的电子吸收小于禁带 宽度的光子能量也能离开价带，但因能量 不够还不能跃迁到导带成为自由电子。这 时，电子实际还与空穴保持着库仑力的相 互作用，形成一个电中性系统，称为激子 。能产生激子的光吸收称为激子吸收。
• (f)声子吸收：声子就是“晶格振动的简正 模能量量子”。声子吸收是材料晶格振动 所引起的能量吸收
• 复折射率n=n0-ik。
从麦克斯韦电磁场理论的基础方程我们知 道，一束频率为w的电磁波在不带电的、均 匀的、各向同性的光学介质中传播时，有
n02
1 2
r
(1
2 w2 2
r 02
)1/ 2
1（ 7.1）
k2
1 2
r
(1
2 w2 2
禁带宽度与吸收边之间的转换公式为：
c
1.24 (m（ ) 7.） 8
Eg(eV)
因此当频率低于v0或波长大于本征吸收限 时不可能产生本长）的变化曲 线成为吸收谱。
• 一般来说，本征吸收可在吸收谱中明显地 表现出来，特别是直接能带材料，由于吸 收系数大，吸收强度在对应禁带宽度的地 方陡峭地上升。
• 对于绝缘材料，由于电导率 0，因
此消光系数k也趋于0.这说明材料中没有 光吸收，即材料是透明的。 • 在金属和半导体中0，因此或多或少地存 在光吸收现象，即光的强度随着透入深 度的增加按指数规律衰减，用公式表示 就是：
II0exp x（ )(7） .7
II0ex 2 p w(/kc)x
