PCB板基础知识、布局原则、布线技巧、设计规则
PCB设计基础知识(PPT76页)
6. 集成运放: 原理图用名OP-07, 741, 常用封装为 DIP8
NE5534等
7. 电源稳压器：
78系列: 7805, 7806, 7809, 7812, 7815, 7818 79系列: 7905, 7906, 7909, 7912, 7915, 7918
两种封装形式:
8. 石英晶体： 原理图名称XTAL1… 封装名 XTAL1
(2)单层、双层和多层印刷电路版
单层PCB上只有一面有铜模，只能在该面布线； 双层PCB的正反两面都可以进行布线和放置元件； 多层PCB除了正反两面之外，还有中间层(实际布线层)
和电源层及接地层。
单层和双层PCB比较常用，多层PCB用在VLSIC 的装配上，例如微机的主板。生成多层板时，先将 组成各个分层的单面板按设计要求生成出来，再将 各个分层的单面板压合在一起，然后打孔及孔金属 化，通过金属化孔将各层连接起来。
安装位置等；
➟手工调整 ➟存盘及打印输出
3.3 PCB自动布局和布线
——新建PCB文件（方法一）
挂接器件库
挂接器件库
3.3 PCB自动布局和布线
——新建PCB文件（方法二）
3.3 PCB自动放布置局有关和制信布作号及线层中－的参顶层数To设p和置底
装配信息，如层尺B寸ot内tom部主电要源用和于接放地置层元
3. 丝印层 Overlay, Top Overlay 在印 PC制B上在放元置件元面件上库的中一的种元不件导时电，的其图管形脚；的有封时装
形状焊会接自面动上放也到可丝印印丝上印。层，如即果B在otPtCoBm的O两ve面rl放ay置 元件主，要需用要于将绘两制个器丝件印外层形都轮打廓开和。符元号件，序标号注必元须件 标注的在安丝装印位层置，否(绝则缘可白能色引涂起料不)必要的电气连接。

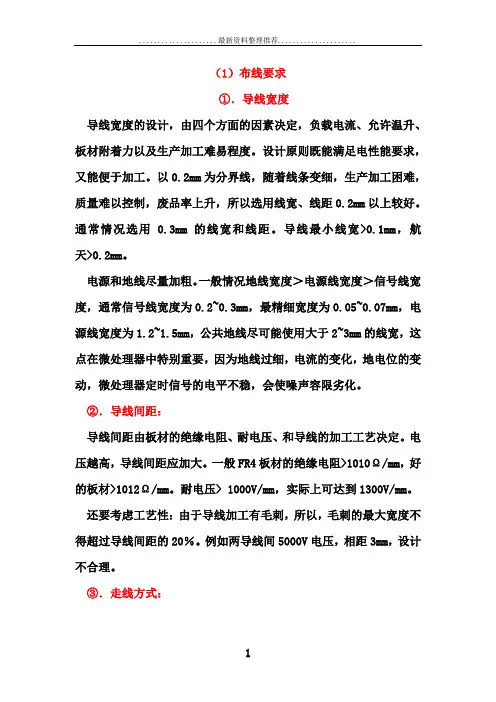

PCB布线耐压要求
（1）布线要求①．导线宽度导线宽度的设计，由四个方面的因素决定，负载电流、允许温升、板材附着力以及生产加工难易程度。
设计原则既能满足电性能要求，又能便于加工。
以0.2mm为分界线，随着线条变细，生产加工困难，质量难以控制，废品率上升，所以选用线宽、线距0.2mm以上较好。
通常情况选用0.3mm的线宽和线距。
导线最小线宽>0.1mm，航天>0.2mm。
电源和地线尽量加粗。
一般情况地线宽度＞电源线宽度＞信号线宽度，通常信号线宽度为0.2~0.3mm，最精细宽度为0.05~0.07mm，电源线宽度为1.2~1.5mm，公共地线尽可能使用大于2~3mm的线宽，这点在微处理器中特别重要，因为地线过细，电流的变化，地电位的变动，微处理器定时信号的电平不稳，会使噪声容限劣化。
②．导线间距：导线间距由板材的绝缘电阻、耐电压、和导线的加工工艺决定。
电压越高，导线间距应加大。
一般FR4板材的绝缘电阻>1010Ω/mm，好的板材>1012Ω/mm。
耐电压> 1000V/mm，实际上可达到1300V/mm。
还要考虑工艺性：由于导线加工有毛刺，所以，毛刺的最大宽度不得超过导线间距的20％。
例如两导线间5000V电压，相距3mm，设计不合理。
③．走线方式：同一层上的信号线改变方向时，应走斜线，拐角处尽量避免锐角，在锐角处由于应力大会产生翘起。
④．内层地线设计在保证负载电流满足要求的情况下，内层地线设计成网状，使层与层间的结合是树脂与树脂间的结合，可以增加层间结合力。
若不设计成网状时，层与层间的结合是金属与树脂的结合，通电时，地线发热，层间容易分离。
线宽在1~2mm不需要网格结构，线宽在5mm以上必须采用网格结构。
表面也可以设计成网格状，防止阻焊层的脱离。
⑤．地线靠边布置，以便散热。
或采用金属芯板。
⑥．尽可能避免在窄间距元件焊盘之间穿越导线，确实需要的应采用阻焊膜对其加以覆盖。
⑦．电路设计布线要求(a)高频要注意屏蔽，在布线结构设计上进行变化。
从分层、布局及布线三方面,详解EMC的PCB设计技术
从分层、布局及布线三方面，详解EMC的PCB设计技术除了元器件的选择和电路设计之外，良好的印制电路板（PCB）设计在电磁兼容性中也是一个非常重要的因素。
PCB EMC 设计的关键，是尽可能减小回流面积，让回流路径按照设计的方向流动。
最常见返回电流问题来自于参考平面的裂缝、变换参考平面层、以及流经连接器的信号。
跨接电容器或是去耦合电容器可能可以解决一些问题，但是必需要考虑到电容器、过孔、焊盘以及布线的总体阻抗。
文章将从 PCB 的分层策略、布局技巧和布线规则三个方面，介绍 EMC 的 PCB 设计技术。
1PCB 分层策略电路板设计中厚度、过孔制程和电路板的层数不是解决问题的关键，优良的分层堆叠是保证电源汇流排的旁路和去耦、使电源层或接地层上的瞬态电压最小并将信号和电源的电磁场屏蔽起来的关键。
从信号走线来看，好的分层策略应该是把所有的信号走线放在一层或若干层，这些层紧挨著电源层或接地层。
对於电源，好的分层策略应该是电源层与接地层相邻，且电源层与接地层的距离尽可能小，这就是我们所讲的“分层”策略。
下面我们将具体谈谈优良的 PCB 分层策略。
1、布线层的投影平面应该在其回流平面层区域内。
布线层如果不在其回流平面层地投影区域内，在布线时将会有信号线在投影区域外，导致“边缘辐射”问题，并且还会导致信号回路面积地增大，导致差模辐射增大。
2、尽量避免布线层相邻的设置。
因为相邻布线层上的平行信号走线会导致信号串扰，所以如果无法避免布线层相邻，应该适当拉大两布线层之间的层间距，缩小布线层与其信号回路之间的层间距。
3、相邻平面层应避免其投影平面重叠。
因为投影重叠时，层与层之间的耦合电容会导致各层之间的噪声互相耦合。
2多层板设计时钟频率超过 5MHz，或信号上升时间小于 5ns 时，为了使信号回路面积能够得到很好的控制，一般需要使用多层板设计。
在设计多层板时应注意如下几点原则：1、关键布线层（时钟线、总线、接口信号线、射频线、复位信号线、片选信号线以及各种控制信号线等所在层）应与完整地平面相邻，优选两地平面之间，如图 1 所示。
PCB布局、布线基本规则
PCB布局、布线基本规则（PCB）又被称为印刷电路板(Printed Circuit Board)，它可以实现（电子元器件）间的线路连接和功能实现，也是（电源电路）设计中重要的组成部分。
今天就将以本文来介绍PCB板布局布线的基本规则。
元件布局基本规则按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时（数字电路）和（模拟）电路分开;2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm(对于M2.5)、4mm(对于M3)内不得贴装（元器件）;卧装电阻、电感(插件)、电解（电容）等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路;元器件的外侧距板边的距离为5mm;贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm;金属壳体元器件和金属件(屏蔽盒等)不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm;发热元件不能紧邻导线和热敏元件;高热器件要均衡分布;（电源）插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔;其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直;10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm);11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要（信号）线不准从插座脚间穿过;12、贴片单边对齐，字符方向一致，封装方向一致;13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
元件基本布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线;2、电源线尽可能的宽，不应低于18mil;信号线宽不应低于12mil;（cpu）入出线不应低于10mil(或8mil);线间距不低于10mil;3、正常过孔不低于30mil;4、双列直插：焊盘60mil，孔径40mil;1/4W电阻：51*55mil(0805表贴);直插时焊盘62mil，孔径42mil;无极电容：51*55mil(0805表贴);直插时焊盘50mil，孔径28mil;5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。

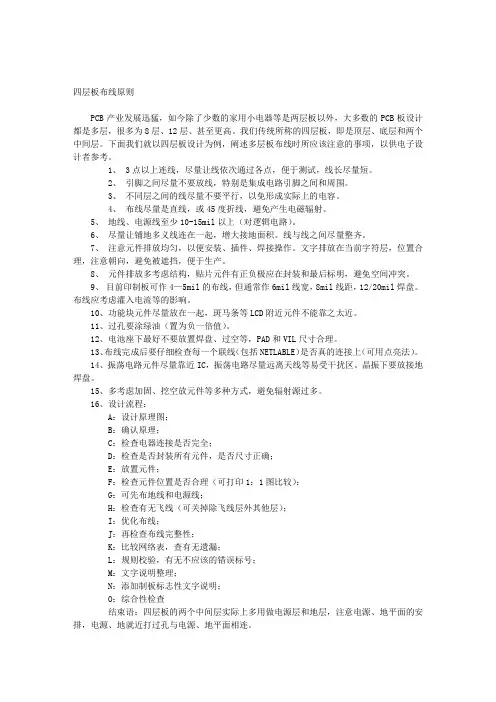

4层板布线
四层板布线原则PCB产业发展迅猛，如今除了少数的家用小电器等是两层板以外，大多数的PCB板设计都是多层，很多为8层、12层、甚至更高。
我们传统所称的四层板，即是顶层、底层和两个中间层。
下面我们就以四层板设计为例，阐述多层板布线时所应该注意的事项，以供电子设计者参考。
1、 3点以上连线，尽量让线依次通过各点，便于测试，线长尽量短。
2、引脚之间尽量不要放线，特别是集成电路引脚之间和周围。
3、不同层之间的线尽量不要平行，以免形成实际上的电容。
4、布线尽量是直线，或45度折线，避免产生电磁辐射。
5、地线、电源线至少10-15mil以上（对逻辑电路）。
6、尽量让铺地多义线连在一起，增大接地面积。
线与线之间尽量整齐。
7、注意元件排放均匀，以便安装、插件、焊接操作。
文字排放在当前字符层，位置合理，注意朝向，避免被遮挡，便于生产。
8、元件排放多考虑结构，贴片元件有正负极应在封装和最后标明，避免空间冲突。
9、目前印制板可作4—5mil的布线，但通常作6mil线宽，8mil线距，12/20mil焊盘。
布线应考虑灌入电流等的影响。
10、功能块元件尽量放在一起，斑马条等LCD附近元件不能靠之太近。
11、过孔要涂绿油（置为负一倍值）。
12、电池座下最好不要放置焊盘、过空等，PAD和VIL尺寸合理。
13、布线完成后要仔细检查每一个联线（包括NETLABLE）是否真的连接上（可用点亮法）。
14、振荡电路元件尽量靠近IC，振荡电路尽量远离天线等易受干扰区。
晶振下要放接地焊盘。
15、多考虑加固、挖空放元件等多种方式，避免辐射源过多。
16、设计流程：A：设计原理图；B：确认原理；C：检查电器连接是否完全；D：检查是否封装所有元件，是否尺寸正确；E：放置元件；F：检查元件位置是否合理（可打印1：1图比较）；G：可先布地线和电源线；H：检查有无飞线（可关掉除飞线层外其他层）；I：优化布线；J：再检查布线完整性；K：比较网络表，查有无遗漏；L：规则校验，有无不应该的错误标号；M：文字说明整理；N：添加制板标志性文字说明；O：综合性检查结束语：四层板的两个中间层实际上多用做电源层和地层，注意电源、地平面的安排，电源、地就近打过孔与电源、地平面相连。
《PCB板设计》课件
PCB元件的布局
介绍PCB元件布局的关键原则和 技巧，如电磁兼容性、热管理 和机械强度等。
PCB元件的位和布局 设计
讨论PCB元件在板上的位置和布 局，如靠近输入和输出引脚、 信号分组和地孔方案等。
PCB的设计规则和约束
1
PCB的设计规则
介绍PCB设计的一些基本规则，如间距、走线宽度和最小孔径等。
分享实际项目中遇到的PCB设计 问题，并提供相应的解决方案和 经验。
展望未来PCB板设计的趋势 和发展
探讨未来PCB板设计的趋势，如 高速信号、灵活电路和碳基材料 等。
《PCB板设计》PPT课件
# PCB板设计 PPT课件 大纲 ## 介绍PCB板设计 - 什么是PCB板设计 - PCB板设计的基础知识 - PCB板设计的应用场景
PCB板设计的工具和环境
PCB设计软件
介绍常用的PCB设计软件， 如Altium Designer、Eagle、 PADS等，并推荐适合不同项 目的软件选择。
分享PCB设计中的一些标准和良好的设计习惯，以确保PCB的质量和可靠性。
3 PCB的质量控制和测试
探讨PCB制造过程中的质量控制和测试方法，如AOI、ICT和总结PCB板设计在电子产品 开发中的重要作用和广泛应用。
分享实践中遇到的问题和 解决方案
PCB设计流程
探讨PCB设计的一般流程， 包括原理图设计、布局设计、 布线设计和生成Gerber文件 等。
PCB设计人员需要具备 的技能
分析PCB设计人员需要具备 的技能和能力，如电路设计、 机械设计和信号完整性分析 等。
PCB的布局和设计
PCB的布局技巧
介绍PCB布局的关键技巧，如分 区布局、信号完整性和EMC设计 考虑等。
PCB板基础知识布局原则布线技巧设计规则
PCB板基础知识布局原则布线技巧设计规则PCB（Printed Circuit Board）板是现代电子产品中不可或缺的重要部件。
它起着连接和支持电子元器件的作用，承载着电子元器件的布局和连接。
1.PCB板的结构：PCB板通常由基板、导线和孔洞组成。
基板可以选择不同的材料，如传统的FR-4玻璃纤维复合材料，或者高级材料如陶瓷或柔性材料。
导线则可以是铜箔，通过化学腐蚀或机械加工的方式形成。
孔洞用于连接不同层次的电路元件。
2.PCB板的层次：PCB板可以有单面、双面或多层结构。
单面板只有一层的导线；双面板有两层，分别连接在板的两侧；而多层板则有三层以上的导线层，中间用绝缘层隔开。
布局原则：1.电路图转换：将电路图转换成PCB板设计时，首先需要考虑布局。
将具有相同功能或者相关的电子元件放在一起，以提高信号和功耗的性能。
2.器件放置：放置器件应遵循自顶向下的原则，常用的元件应放置在最上层，而不怎么使用或者高频的元件应放置在下层。
此外，还应确保元件之间有适当的间距，并且避免布局中的干扰。
3.热管理：在布局时，还应考虑热管理。
将高功耗的元器件放置在通风良好的位置以便散热，并确保不会影响其他元器件的工作温度。
布线技巧：1.信号和功耗的分隔：将信号和功耗线分隔开，以减少干扰。
信号线应尽量短，并且与功耗线交叉时需要保持垂直或平行。
2.地线的规划：地线是PCB设计中最重要的部分之一、地线应尽可能宽和短，并与信号线平行或垂直摆放，以减少信号噪声。
3.电容和电阻的布局：在布线时，电容和电阻应紧密连接在其需要的电路位置，以减少可能的干扰。
设计规则：1.宽度和间距：根据设计要求，需要给出导线的最小宽度和间距。
这取决于所使用的材料和所需的电流容量。
2.层间距：PCB板的层间距取决于所需的阻抗和电气性能。
较大的层间距可提高板的强度和电缆外形。
3.最小外形尺寸：为了适应生产过程和安装要求，PCB板应满足一定的最小外形尺寸。
4.孔洞和焊盘：孔洞应满足适当的尺寸以容纳所需的引脚大小。
PCB基础知识培训
PCB基础知识培训目录一、PCB简介 (2)1.1 什么是PCB (3)1.2 PCB的分类 (4)1.3 PCB的应用领域 (5)二、PCB的基本结构 (7)2.1 PCB的组成部分 (8)2.2 PCB的层数 (9)2.3 PCB的尺寸和厚度 (10)三、PCB设计基本原则 (11)3.1 设计流程 (12)3.2 布局规划 (14)3.3 布线设计 (16)3.4 规则检查与优化 (17)四、PCB材料及选择 (18)4.1 PCB常用材料 (19)4.2 材料的选择与应用 (20)五、PCB制造过程 (21)5.1 制造流程 (23)5.2 生产工艺 (24)5.3 质量控制 (25)六、PCB测试与检验 (26)6.1 功能测试 (28)6.2 表面检查 (29)6.3 其他测试方法 (30)七、PCB维修与保养 (31)7.1 维修方法 (33)7.2 常见故障及排除 (34)7.3 定期保养 (35)八、PCB发展趋势与新技术 (35)8.1 发展趋势 (37)8.2 新技术介绍 (38)一、PCB简介印制电路板（Printed Circuit Board，简称PCB）是电子设备中至关重要的组成部分。
它是一个承载电子元器件并连接这些元器件以实现特定功能的基板。
在电子设备中，PCB担当着桥梁的角色，负责为各种电子部件提供物理连接和电气连接。
PCB由几个主要部分组成，包括基板、电路、元件等。
基板是PCB 的核心部分，通常由绝缘材料制成，如玻璃纤维或环氧板等。
电路则是由铜箔或其他导电材料构成的线路，这些线路通过蚀刻或印刷的方式被刻在基板上。
元器件则通过焊接或者其他方式连接到这些线路之上，从而形成一个完整的电路系统。
PCB具有高密度、高精度和高可靠性等特点，能够实现复杂的电路设计和布局。
随着电子技术的飞速发展，PCB的设计和制造已经成为一项高度专业化的技术。
从手机、计算机到汽车和工业设备，几乎所有的电子产品都需要依赖PCB来实现各种功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB板基础知识一、PCB板的元素1、工作层面对于印制电路板来说，工作层面可以分为6大类，信号层（signal layer）内部电源/接地层（internal plane layer）机械层（mechanical layer）主要用来放置物理边界和放置尺寸标注等信息，起到相应的提示作用。
EDA软件可以提供16层的机械层。
防护层（mask layer）包括锡膏层和阻焊层两大类。
锡膏层主要用于将表面贴元器件粘贴在PCB上，阻焊层用于防止焊锡镀在不应该焊接的地方。
丝印层（silkscreen layer）在PCB板的TOP和BOTTOM层表面绘制元器件的外观轮廓和放置字符串等。
例如元器件的标识、标称值等以及放置厂家标志，生产日期等。
同时也是印制电路板上用来焊接元器件位置的依据，作用是使PCB板具有可读性，便于电路的安装和维修。
其他工作层（other layer）禁止布线层Keep Out Layer钻孔导引层drill guide layer钻孔图层drill drawing layer复合层multi-layer2、元器件封装是实际元器件焊接到PCB板时的焊接位置与焊接形状，包括了实际元器件的外形尺寸，所占空间位置，各管脚之间的间距等。
元器件封装是一个空间的功能，对于不同的元器件可以有相同的封装，同样相同功能的元器件可以有不同的封装。
因此在制作PCB板时必须同时知道元器件的名称和封装形式。
（1）元器件封装分类通孔式元器件封装（THT，through hole technology）表面贴元件封装（SMT Surface mounted technology ）另一种常用的分类方法是从封装外形分类：SIP单列直插封装DIP双列直插封装PLCC塑料引线芯片载体封装PQFP塑料四方扁平封装SOP 小尺寸封装TSOP薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装(2) 元器件封装编号编号原则：元器件类型+引脚距离（或引脚数）+元器件外形尺寸例如 AXIAL-0.3 DIP14 RAD0.1 RB7.6-15 等。
（3）常见元器件封装电阻类 普通电阻AXIAL-⨯⨯,其中⨯⨯表示元件引脚间的距离；可变电阻类元件封装的编号为VR ⨯, 其中⨯表示元件的类别。
电容类 非极性电容 编号RAD ⨯⨯,其中⨯⨯表示元件引脚间的距离。
极性电容 编号RB xx -yy ，xx 表示元件引脚间的距离，yy 表示元件的直径。
二极管类 编号DIODE-⨯⨯,其中⨯⨯表示元件引脚间的距离。
晶体管类 器件封装的形式多种多样。
集成电路类SIP 单列直插封装DIP 双列直插封装PLCC 塑料引线芯片载体封装PQFP 塑料四方扁平封装SOP 小尺寸封装TSOP 薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装3、 铜膜导线 是指PCB 上各个元器件上起电气导通作用的连线，它是PCB 设计中最重要的部分。
对于印制电路板的铜膜导线来说，导线宽度和导线间距是衡量铜膜导线的重要指标，这两个方面的尺寸是否合理将直接影响元器件之间能否实现电路的正确连接关系。
印制电路板走线的原则：◆走线长度：尽量走短线，特别对小信号电路来讲，线越短电阻越小，干扰越小。
◆走线形状：同一层上的信号线改变方向时应该走135°的斜线或弧形，避免90°的拐角。
◆走线宽度和走线间距：在PCB 设计中，网络性质相同的印制板线条的宽度要求尽量一致，这样有利于阻抗匹配。
走线宽度 通常信号线宽为： 0.2～0.3mm ，(10mil)电源线一般为1.2～2.5mm 在条件允许的范围内，尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线焊盘、线、过孔的间距要求PAD and VIA ： ≥ 0.3mm （12mil ）PAD and PAD ： ≥ 0.3mm （12mil ）PAD and TRACK ： ≥ 0.3mm （12mil ）TRACK and TRACK ： ≥ 0.3mm （12mil ）密度较高时：PAD and VIA：≥ 0.254mm（10mil）PAD and PAD：≥ 0.254mm（10mil）PAD and TRACK：≥0.254mm（10mil）TRACK and TRACK：≥0.254mm（10mil）4、焊盘和过孔引脚的钻孔直径=引脚直径+（10~30mil）引脚的焊盘直径=钻孔直径+18milPCB布局原则1、根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性。
按工艺设计规范的要求进行尺寸标注。
2. 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。
根据某些元件的特殊要求，设置禁止布线区。
3. 综合考虑PCB性能和加工的效率选择加工流程。
加工工艺的优选顺序为：元件面单面贴装——元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）——双面贴装——元件面贴插混装、焊接面贴装。
4、布局操作的基本原则A. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．B. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．C. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．D. 相同结构电路部分，尽可能采用“对称式”标准布局；E. 按照均匀分布、重心平衡、版面美观的标准优化布局；F. 器件布局栅格的设置，一般IC器件布局时，栅格应为50--100 mil,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于25mil。
G. 如有特殊布局要求，应双方沟通后确定。
5. 同类型插装元器件在X或Y方向上应朝一个方向放置。
同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
6. 发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
7. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
8. 需用波峰焊工艺生产的单板，其紧固件安装孔和定位孔都应为非金属化孔。
当安装孔需要接地时, 应采用分布接地小孔的方式与地平面连接。
9. 焊接面的贴装元件采用波峰焊接生产工艺时，阻、容件轴向要与波峰焊传送方向垂直，阻排及SOP（PIN间距大于等于1.27mm）元器件轴向与传送方向平行；PIN间距小于1.27mm （50mil)的IC、SOJ、PLCC、QFP等有源元件避免用波峰焊焊接。
10. BGA与相邻元件的距离>5mm。
其它贴片元件相互间的距离>0.7mm；贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；有压接件的PCB，压接的接插件周围5mm内不能有插装元、器件，在焊接面其周围5mm内也不能有贴装元、器件。
11. IC去耦电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。
12. 元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。
13. 用于阻抗匹配目的阻容器件的布局，要根据其属性合理布置。
串联匹配电阻的布局要靠近该信号的驱动端，距离一般不超过500mil。
匹配电阻、电容的布局一定要分清信号的源端与终端，对于多负载的终端匹配一定要在信号的最远端匹配。
14. 布局完成后打印出装配图供原理图设计者检查器件封装的正确性，并且确认单板、背板和接插件的信号对应关系，经确认无误后方可开始布线。
布线布线是整个PCB设计中最重要的工序。
这将直接影响着PCB板的性能好坏。
在PCB的设计过程中，布线一般有这么三种境界的划分：首先是布通，这时PCB设计时的最基本的要求。
如果线路都没布通，搞得到处是飞线，那将是一块不合格的板子，可以说还没入门。
其次是电器性能的满足。
这是衡量一块印刷电路板是否合格的标准。
这是在布通之后，认真调整布线，使其能达到最佳的电器性能。
接着是美观。
假如你的布线布通了，也没有什么影响电器性能的地方，但是一眼看过去杂乱无章的，加上五彩缤纷、花花绿绿的，那就算你的电器性能怎么好，在别人眼里还是垃圾一块。
这样给测试和维修带来极大的不便。
布线要整齐划一，不能纵横交错毫无章法。
这些都要在保证电器性能和满足其他个别要求的情况下实现，否则就是舍本逐末了。
布线时主要按以下原则进行：①．一般情况下，首先应对电源线和地线进行布线，以保证电路板的电气性能。
在条件允许的范围内，尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm，最细宽度可达0.05～0.07mm，电源线一般为1.2～2.5mm。
对数字电路的PCB可用宽的地导线组成一个回路, 即构成一个地网来使用（模拟电路的地则不能这样使用）②．预先对要求比较严格的线（如高频线）进行布线，输入端与输出端的边线应避免相邻平行，以免产生反射干扰。
必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。
③．振荡器外壳接地，时钟线要尽量短，且不能引得到处都是。
时钟振荡电路下面、特殊高速逻辑电路部分要加大地的面积，而不应该走其它信号线，以使周围电场趋近于零；④．尽可能采用45º的折线布线，不可使用90º折线，以减小高频信号的辐射；（要求高的线还要用双弧线）⑤．任何信号线都不要形成环路，如不可避免，环路应尽量小；信号线的过孔要尽量少；⑥．关键的线尽量短而粗，并在两边加上保护地。
⑦．通过扁平电缆传送敏感信号和噪声场带信号时，要用“地线-信号-地线”的方式引出。
⑧．关键信号应预留测试点，以方便生产和维修检测用⑨．原理图布线完成后，应对布线进行优化；同时，经初步网络检查和DRC检查无误后，对未布线区域进行地线填充，用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。
或是做成多层板，电源，地线各占用一层。
Alitum Designer的PCB板布线规则对于PCB的设计，AD提供了详尽的10种不同的设计规则，这些设计规则则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性等规则。
根据这些规则，Protel DXP进行自动布局和自动布线。
很大程度上，布线是否成功和布线的质量的高低取决于设计规则的合理性，也依赖于用户的设计经验。
对于具体的电路可以采用不同的设计规则，如果是设计双面板，很多规则可以采用系统默认值，系统默认值就是对双面板进行布线的设置。
