电机星角接法的区别
电动机三角形接法和星形接法有什么区别讲解
电动机三角形接法和星形接法有什么区别？三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。
在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。
当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。
三角形起动时电流是额定电流的4－7倍，但转矩大。
转速是一样的，但转矩不一样。
三角形接法电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。
星形接法电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。
星形接时，线电压是相电压的根号3倍，而线电流等于相电流。
星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。
这就是常常说到的星——三角启动。
电动机接法选择是三相电机，单相电机没有以上两种接法的说法。
一般3KW以下的电动机星型接法的较多，3千瓦以上的电动机一般都角型接法。
按规定，大于15kw的电动机需要星型启动角型运行，以降低启动电流。
还有小型电动机角型启动的，如果要接在三相220V电源电压上，必须接成星型。
在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。
电机接线盒连接从电机接线盒里可以看出：三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接，那就是星形（Y）接法，三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法（接线盒里三根平形铁条），星接时线电压等于相电压的1.732倍，相电流等于线电流，角接时相电压等于线电压，线电流等于相电流的1.732倍。
上图三根桩接一起是星形，上下桩依次联结是角形，如电机无接结盒，第一相绕组头尾标上1.4，第二相绕组头尾标上2.5，第三相绕组头尾标上3.6，星形接法：135接一起，246接电源，三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线，1电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1，73倍，2电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

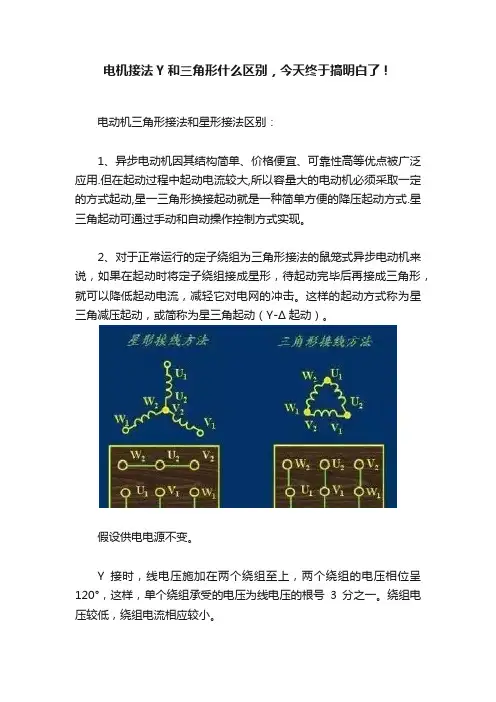

电机接法Y和三角形什么区别，今天终于搞明白了！
电机接法Y和三角形什么区别，今天终于搞明白了！电动机三角形接法和星形接法区别：1、异步电动机因其结构简单、价格便宜、可靠性高等优点被广泛应用.但在起动过程中起动电流较大,所以容量大的电动机必须采取一定的方式起动,星一三角形换接起动就是一种简单方便的降压起动方式.星三角起动可通过手动和自动操作控制方式实现。
2、对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在起动时将定子绕组接成星形，待起动完毕后再接成三角形，就可以降低起动电流，减轻它对电网的冲击。
这样的起动方式称为星三角减压起动，或简称为星三角起动（Y-Δ起动）。
假设供电电源不变。
Y接时，线电压施加在两个绕组至上，两个绕组的电压相位呈120°，这样，单个绕组承受的电压为线电压的根号3分之一。
绕组电压较低，绕组电流相应较小。
△接时，线电压施加在单个绕组上，绕组承受了全部的线电压。
绕组电压较高，绕组电流相应较大。
Y接时，绕组电流（相电流）等于线电流，又由于绕组电流较小，因此，相电流较小。
△接时，线电流分别流向两个绕组，电流相位差为120°，绕组相电流为线电流的根号3分之一，又由于绕组相电流较大，因此，线电流更大。
有些电机既可以Y接，也可以△接，一种重要用途就是用于Y/△启动，也就是正常运行时，应该采用△接，那么启动时，采用Y接，这样，绕组上的电压相对较低，可以减小启动电流，启动后，转为△接，电机绕组在正常电压下正常运行。
当然，既然可以用两种连接方式，那么，两种方式下都可正常运行，但是，不同接法时，电机的额定电压是不同的。
比如说，△接时，对应额定电压（线电压也是相电压）为380V，那么Y接时，对应额定电压（线电压）380V*根号3≈660V。
也可以这样理解，电机真正关注的是施加在绕组上的电压，对于同一台电机，不论你采用哪种接法，正常运行时，绕组电压不能变。
对于Y/△启动，启动时，绕组电压低于额定的绕组电压，所以可以减小启动电流。
星角接法的区别
星角接法的区别星角接法是一种将多个机器人或其他设备接在一起实现高效合作的方法。
通过使用星角接法，多个机器人可以协同工作，彼此之间的信息和资源可以共享，从而提高工作效率和灵活性。
但是，在使用星角接法时，需要注意不同的接法方式会产生不同的效果，下面将详细介绍不同的星角接法方式及其区别。
1.串行星型接法串行星型接法是指将多个机器人或其他设备按照一定的顺序串联起来。
在这种接法方式中，多个机器人必须按照顺序完成任务，即一个机器人完成一个任务之后将信息传递给下一个机器人，下一个机器人再继续完成任务，并将信息传递给下一个机器人，直到所有的任务都完成。
这种接法方式的优点是任务的执行顺序固定，易于控制和调试。
同时，由于每个机器人只需要完成自己对应的任务，所以工作负担较小，可靠性较高。
但是，串行星型接法的缺点也比较明显，因为每个机器人的任务执行需要按照一定的顺序进行，所以整个系统的效率较低，容易出现任务阻塞的情况。
此外，如果其中一台机器人出现问题，整个系统就无法正常工作，故容错性较低。
2.并行星型接法并行星型接法是指将多个机器人或其他设备同时连接起来，每个机器人都独立完成自己的任务。
在这种接法方式中，每个机器人都可以同时处理不同的任务，无需等待其他机器人的指令和响应。
这种接法方式的优点在于整个系统的效率高，因为每个机器人都可以并行处理自己的任务，同时，由于每个机器人都可以独立进行工作，所以可靠性和容错性较高。
但是，并行星型接法也存在一些缺点。
首先，由于每个机器人都可以独立工作，所以需要特别注意协同工作的问题，避免因为信息不同步或者任务冲突等问题产生错误。
其次，在并行处理任务时，需要考虑到各个机器人之间的负载均衡问题，避免出现相互之间执行任务不平衡的情况。
3.混合星型接法混合星型接法是指将多个机器人或其他设备按照一定的方式同时串行连接起来，每一组机器人并行完成自己的任务，而不同组之间按照一定的顺序进行任务转移和控制。
电机的三角形接法和星形接法
电机的三角形接法和星形接法一、引言电机是现代工业中常见的设备，用于将电能转化为机械能。
在电机的使用过程中，接法的选择对电机的运行性能和效率有着重要的影响。
电机的接法主要有三角形接法和星形接法两种，本文将对这两种接法进行详细探讨。
二、电机的三角形接法2.1 三角形接法的原理三角形接法是指将电机的三个线圈依次连接起来，形成一个闭合的回路。
在三角形接法中，电机的每个线圈都与其他两个线圈相连，电流会依次流经这三个线圈，形成一个相位差为120度的三相交流电路。
2.2 三角形接法的优点三角形接法具有以下几个优点： - 1. 电机的起动电流较小。
在三角形接法下，电机的起动电流只有星形接法的1/√3，可以减小对电网的冲击。
- 2. 电机的运行效率较高。
由于三角形接法下电机的电流较小，电机的功率损耗也相对较小，从而提高了电机的运行效率。
- 3. 电机的输出功率较大。
三角形接法下，电机的线电压和相电压相等，可以提供较大的输出功率。
2.3 三角形接法的应用三角形接法广泛应用于各种需要较大输出功率和较高运行效率的场合，如工业生产中的电动机、风力发电机组等。
三、电机的星形接法3.1 星形接法的原理星形接法是指将电机的三个线圈的一个端点连接在一起，形成一个共点的星形结构。
在星形接法中，电机的每个线圈都与其他两个线圈并联，形成一个相位相同的三相交流电路。
3.2 星形接法的优点星形接法具有以下几个优点： - 1. 星形接法下电机的起动电流较大。
起动时，电机的线电流是相电流的√3倍，可以提供较大的起动转矩。
- 2. 星形接法下电机的绕组绝缘性能要求较低。
由于星形接法下电机的线电压较小，电机绕组的绝缘性能要求相对较低。
- 3. 星形接法下电机的运行稳定性较好。
由于星形接法下电机的线电压较小，电机的运行稳定性相对较好。
3.3 星形接法的应用星形接法广泛应用于各种需要较大起动转矩和较好运行稳定性的场合，如起动重载设备、电动汽车等。
电动机的星形和三角形接法
电动机的星形和三角形接法
电动机的星形和三角形接法是电动机的两种常见接法，用于将电动机的绕组连接到电源上。
这两种接法的主要区别在于绕组的连接方式。
星形接法（Y 接法）是将电动机的三个绕组的一端连接在一起，形成一个公共点，称为星点。
另外三个端点则分别连接到电源的三相线上。
在星形接法中，每个绕组承受的电压为电源相电压的 1/√3，即约为 220V（对于 380V 电源）。
这种接法适用于电动机的额定电压为 380V 及以下的情况。
三角形接法（△接法）是将电动机的三个绕组的首尾依次连接，形成一个三角形。
三个端点分别连接到电源的三相线上。
在三角形接法中，每个绕组承受的电压为电源线电压，即380V。
这种接法适用于电动机的额定电压为 380V 以上的情况。
选择星形接法还是三角形接法主要取决于电动机的额定电压和电源电压。
一般来说，星形接法适用于低电压电动机，而三角形接法适用于高电压电动机。
在电动机的铭牌上通常会标明其额定电压和接法。
需要注意的是，在改变电动机的接法之前，必须确保电动机已经停止运行，并断开电源。
同时，还应该根据电动机的型号和规格，选择正确的接法，并按照相关的接线图进行连接。
如果不确定如何进行接法的更改，建议咨询专业人士或电机制造商。
交流电机的三角形和星形接法
交流电机的三角形和星形接法交流电机是一种常见的电动机，广泛应用于工业生产和民用领域。
在交流电机的接线方式中，三角形接法和星形接法是两种常见的方式。
本文将分别介绍这两种接法的原理和特点。
一、三角形接法三角形接法又称为Δ接法，是一种将三个电机绕组按照三角形的形状连接起来的方式。
具体来说，三个绕组的一个端子连接在一起形成一个节点，而另一个端子则分别接到电源的三相线上。
三角形接法的原理是通过将三个绕组串联起来，实现电流的流动。
当电源施加三相电压时，电流从一个绕组的一个端子进入，从另一个绕组的另一个端子流出，形成了一个闭合的电流回路。
三角形接法的特点是电压高、电流小。
由于电压是相位差120度的三相电压之和，所以总电压较高。
而电流则由于串联的关系，相对较小。
因此，三角形接法适用于对电压要求较高、电流要求较小的场合。
二、星形接法星形接法又称为Y接法，是一种将三个电机绕组按照星形的形状连接起来的方式。
具体来说，三个绕组的一个端子连接在一起形成一个节点，而另一个端子则分别接到电源的三相线上。
这种接法形成了一个类似于星形的结构，因此称为星形接法。
星形接法的原理是通过将三个绕组并联起来，实现电流的分流。
当电源施加三相电压时，电流从电源的三相线上进入各个绕组，再从各个绕组的另一个端子流出，形成了一个分流的电流回路。
星形接法的特点是电压低、电流大。
由于电流是相位差120度的三相电流之和，所以总电流较大。
而电压则由于并联的关系，相对较小。
因此，星形接法适用于对电流要求较高、电压要求较小的场合。
三、比较与应用三角形接法和星形接法在使用时需根据具体的情况选择。
一般来说，三角形接法适用于对电压要求较高、电流要求较小的场合，比如需要提供大功率输出的电机。
而星形接法适用于对电流要求较高、电压要求较小的场合，比如需要提供较大扭矩的电机。
三角形接法可以减小电机绕组的电流，降低了绕组的损耗和发热。
星形接法则可以提高电机的输出功率和效率。
总结：交流电机的三角形接法和星形接法是两种常见的接线方式。
三相电动机三角形接法与星形接法的区别
三相电动机三角形接法与星形接法的区别示例文章篇一：《三相电动机三角形接法与星形接法的区别》嗨，小伙伴们！今天咱们来聊聊三相电动机三角形接法和星形接法的区别，这可超级有趣呢！我先给你们说说我怎么对这个感兴趣的吧。
我家有个小工厂，里面有好多机器呢。
有一次，我跟着爸爸去工厂，看到工人叔叔在修一台三相电动机。
我就好奇地凑过去看，叔叔们在讨论是用三角形接法还是星形接法来重新接线。
我当时就懵了，这都是啥呀？从那以后，我就下定决心要搞清楚这两种接法的区别。
那咱们先说说三角形接法吧。
想象一下，三角形接法就像是三个小伙伴手拉手，紧紧地围成一个三角形。
在这种接法里，电动机的三相绕组是首尾相连的。
这就好比是一个小团队，大家紧紧相连，力量都集中在一起呢。
这种接法下，电动机的相电压就等于线电压哦。
什么是相电压和线电压呢？相电压就是每相绕组两端的电压，线电压就是两根相线之间的电压。
这就像我们分糖果，三角形接法里，每个人拿到的糖果和大家一起分享的糖果是一样多的。
再来说说星形接法。
这就像是三颗星星，有一个共同的中点。
电动机的三相绕组的末端连接在一起，就像星星们的尾巴聚在一起。
这时候，相电压就只有线电压的1/√3啦。
就好像是我们在分蛋糕，每个人分到的小蛋糕和大家一起分享的大蛋糕相比，小蛋糕的量只有大蛋糕的1/√3呢。
我记得有一次我问电工叔叔，这两种接法在实际应用中有啥不一样呀？叔叔笑着跟我说：“小家伙，这区别可大着呢！”叔叔告诉我，三角形接法的电动机，它的启动电流比较大，就像一个大力士突然发力一样。
但是呢，它的转矩也比较大，就像大力士能搬动很重的东西。
而星形接法的电动机，启动电流就比较小啦，就像一个小力气的人慢慢开始用力。
可是它的转矩也相对小一些呢。
我又好奇地问叔叔：“那在什么情况下用三角形接法，什么情况下用星形接法呢？”叔叔摸了摸我的头说：“如果电动机需要较大的转矩，就像那些要带动很重的机器设备的电动机，就用三角形接法。
如果电动机不需要那么大的转矩，而且我们想要减小启动电流，就像一些小功率的电动机，那就用星形接法呀。
三相电机星形接法和三角接法
三相电机星形接法和三角接法
三相电机可以通过星形接法和三角接法两种方式连接电源。
在星形接法中，三个相位的线圈的一个端点连接在一起，形成一个星形，而另一个端点连接到电源线。
在三角接法中，三个相位的线圈的一个端点连接在一起，形成一个三角形，而另一个端点连接到电源线。
星形接法和三角接法的主要区别在于电压和电流的大小。
星形接法中，电流较小，电压较高，适用于需要高电压的场合，如高压输电线路。
而在三角接法中，电流较大，电压较低，适用于需要高电流的场合，如大型电动机。
在实际应用中，根据不同的需求和实际情况选择合适的接法方式，可以最大化电机的效率和使用寿命。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机星角接法的区别
电机的星形接法和角形接法是两种常见的电机绕组接法，它们在电机运行特性和性能上有一些区别。
首先，让我们来看看星形接法。
在星形接法中，电机的三个相位绕组的一个端子连接在一起形成星点，而另一个端子则连接到电源。
这种接法可以使电机在额定电压下运行，同时可以提供较高的起动转矩。
此外，星形接法还可以降低绕组的电压，使得绕组更加耐用。
然而，星形接法的缺点是在额定电压下，电机的起动电流较大。
接下来，我们来看看角形接法。
在角形接法中，电机的每个相位绕组的两个端子直接连接到电源。
这种接法可以降低电机的起动电流，但相应地，也会降低起动转矩。
因此，角形接法通常用于需要减小起动电流的场合，例如在需要频繁启停的场合或者在电网容量有限的情况下。
总的来说，星形接法和角形接法在起动特性、绕组电压和起动电流等方面有所不同。
选择哪种接法取决于具体的应用场合和对电机性能的要求。
希望以上回答能够对你有所帮助。
