(整理)66KV主变压器技术协议.
变压器协议书
甲方（购买方）：_____________乙方（销售方）：_____________鉴于甲方有购买变压器的需求，乙方愿意向甲方销售变压器产品，双方本着平等自愿、诚实信用的原则，经友好协商，达成如下协议：一、产品名称与规格1. 产品名称：油浸式变压器2. 型号规格：S11-M-1000/103. 数量：1台4. 主要技术参数：额定容量为1000KVA，额定电压为10KV。
二、产品质量1. 乙方保证所提供的变压器全新原装，符合国家相关标准及行业标准。
2. 变压器应通过出厂试验，并提供相应的合格证明文件。
3. 产品保修期为____年，自交付之日起计算。
三、交货1. 交货时间：合同签订后____天内。
2. 交货地点：_____________（甲方指定地点）。
3. 运输方式及费用：由乙方负责安排适宜的运输方式，并承担相应费用。
四、验收1. 甲方应在收到变压器后____天内完成验收工作。
2. 如发现产品存在质量问题，甲方应及时通知乙方进行更换或修理。
五、价格与支付1. 变压器总价为：人民币_______元（¥_______）。
2. 付款方式：甲方需在合同签订后支付____%的预付款，余款在产品交付并验收合格后支付。
1. 如乙方未能按约定时间交货，应向甲方支付违约金，违约金的数额为未交货物价值的____%。
2. 如甲方未能按约定时间支付款项，应向乙方支付滞纳金，滞纳金的数额为逾期支付金额的____%。
七、争议解决因履行本合同所发生的一切争议，双方应首先通过协商解决；协商不成时，可提交至甲方所在地人民法院诉讼解决。
八、其他1. 本合同自双方授权代表签字盖章之日起生效。
2. 本合同一式两份，甲乙双方各执一份，具有同等法律效力。
甲方代表（签字）：_____________ 日期：____年____月____日乙方代表（签字）：_____________ 日期：____年____月____日。

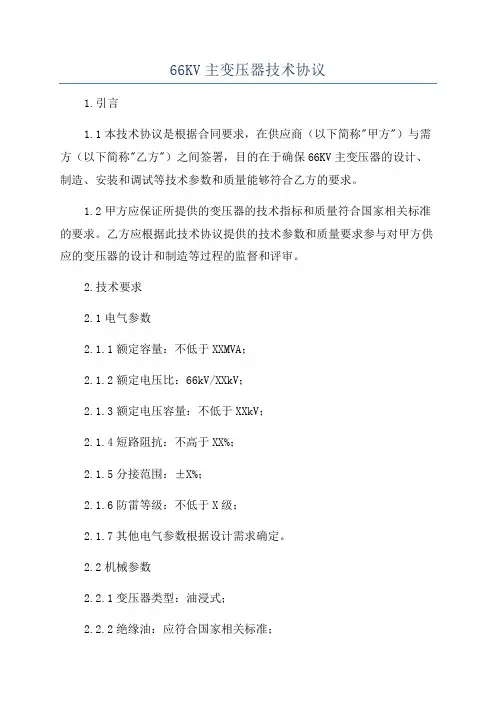

66KV主变压器技术协议
66KV主变压器技术协议1.引言1.1本技术协议是根据合同要求，在供应商（以下简称"甲方"）与需方（以下简称"乙方"）之间签署，目的在于确保66KV主变压器的设计、制造、安装和调试等技术参数和质量能够符合乙方的要求。
1.2甲方应保证所提供的变压器的技术指标和质量符合国家相关标准的要求。
乙方应根据此技术协议提供的技术参数和质量要求参与对甲方供应的变压器的设计和制造等过程的监督和评审。
2.技术要求2.1电气参数2.1.1额定容量：不低于XXMVA；2.1.2额定电压比：66kV/XXkV；2.1.3额定电压容量：不低于XXkV；2.1.4短路阻抗：不高于XX%；2.1.5分接范围：±X%；2.1.6防雷等级：不低于X级；2.1.7其他电气参数根据设计需求确定。
2.2机械参数2.2.1变压器类型：油浸式；2.2.2绝缘油：应符合国家相关标准；2.2.3阻燃性能：不低于V0级；2.2.4外观质量：应符合国家相关标准；2.2.5冷却方式：自然冷却；2.2.6其他机械参数根据设计需求确定。
2.3运行环境要求2.3.1运行温度范围：-XX℃至XX℃；2.3.2相对湿度范围：不大于XX%；2.3.3高度限制：不高于XX米；2.3.4其他运行环境参数根据设计需求确定。
3.设计与制造3.1甲方应根据乙方提供的技术要求进行设计，并及时向乙方提供初步设计方案，乙方应提供相关评审和修改意见。
3.2设计方案应包括但不限于变压器的结构、电路图、材料、工艺等内容，甲方应确保设计方案符合国家相关标准和乙方的要求。
3.3制造过程应符合国家相关标准和乙方的要求，包括材料采购、生产过程控制、质检等。
3.4甲方应保证供货的变压器质量符合国家相关标准，并提供相应的合格证明和检测报告。
4.运输和安装4.1乙方应提供变压器运输和安装的技术要求，甲方应根据此要求进行变压器的包装、装运、卸货和安装调试等工作。
66千伏变压器技术规范
4.4.2.14恒压负荷循环试验及浸水密封试验：在2Um/电压下，能承受额定电流In下加热（5h）、自然冷却（3h）的循环试验126次，然后退掉电压，将套管浸入水中再做9次负荷循环试验。
4.4.2.15冷热冲击试验：套管能耐受140℃环境中保持6小时，后迅速投入室温冷水中保持３小时。
4.4.1.11供方须提供该产品相同结构、工艺、设计、容量、电压等级的同类产品承受短路能力的试验报告或计算书,变压器能承受时间为3s的无穷大系统短路电流，短路后线圈温度不高于250℃，保证变压器可继续运行。
4.4.2 高压套管
采用玻璃钢电容型干式变压器套管
4.4.2.1 套管耐受电压见表3。
表3 套管耐受电压单位：kV
4.4.2.19超低温冷冻试验：套管能经受（从20℃迅速降至-50℃，保持16小时后恢复至20℃常温）20次循环后性能保持不变。
4.4.2.20机械过负荷试验：横纵两个方向施加GB/T 4109-1999系列1的机械负荷值，持续时间7天。
4.4.2.21出示产品特殊性能指标试验的权威报告。
4.4.3 局部放电水平
3 一般规定
3.1 制造商必须有权威机关颁发有效的ISO–9000系列的认证书或等同的质量保证体系认证证书。制造商应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格。
3.2 本规范提出了对该设备及其附属设备的技术参数、性能、结构、试验等方面的技术要求。
3.3 本规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，制造商应提供符合有关DL、GB和IEC最新版本的标准和本规范的合格产品。
沈阳西轧66kV变电站电容器组技术协议
沈阳西轧66kV变电站电容器组成套装置技术协议甲方：北京三得普华科技有限责任公司乙方:上虞电力电容器有限公司二〇一二年二月目录1 总则 (3)2 工程概况 (3)3 使用条件 (3)4．框架式电容器组 (5)5．装置试验 (10)5.1概述 (10)5.2型式试验 (10)5.3验收试验 (10)5.4出厂实验............................................................................. 错误！未定义书签。
5.5现场验收试验 (10)6 技术服务 (11)6.1 项目管理 (11)6.2 技术文件 (11)6.3 现场服务 (12)6.4 使用期限 (12)7 需方工作 (12)8 工作安排 (12)9 质量保证 (12)10 包装、运输和贮存 (13)1 总则1.1 总的要求1.1.1 本技术协议书适用于沈阳西轧66Kv变电站项目。
它提出了对设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 本技术协议书提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和协议的条文，供方应提供符合本协议书和工业标准的优质产品。
1.1.3 本技术协议书所使用的标准如遇与供方所执行的标准不一致时，按国家较高标准执行。
1.1.4 本技术协议书未尽事宜，由供需双方协商确定。
2 工程概况2.1 项目名称：沈阳西轧66kV变电站新建工程3 使用条件3.1 环境条件（见表5）表5 环境条件参数表海拔高度不超过（m）1000环境温度和冷却介质温度（℃）最高气温40 最低气温户外-40户内—最高年平均温度20地震烈度7度月平均最高相对湿度，25℃下（%）90 多年平均风速35m/s污秽等级Ⅳ3.2 系统条件3.2.1 额定频率：50 Hz。
3.2.2 最高运行电压：12 kV。
设备清单（单套）序号名称规格单位数量产地生产厂家1 电容器组1 TBB10-4008/334-AKW 4.5% 套 1电容器BAM11.5/√3-334-1W 台12 滤波空心电抗器CKDK-60.1/10-4.5 台 3 避雷器HY5WR-17/45 600A 台 3隔离开关GW4-12D（W）/630-31.5 3极标配手动操作机构和AC220V电磁锁组 1电流互感器LZZW-10 400/5 0.5/10P1515VA/15VA台 2放电线圈FDGR-2.5 -11.5/ √3-1W 台 3 电容器组保护网及相关设备安装构架、围栏套 1隔离刀闸以下一次、二次连接导体套 1电容器组就地端子箱台 1 2 电容器组1 TBB10-6000/500-AKW 4.5% 套 2电容器BAM11.5/√3-500-1W 台24 滤波空心电抗器CKDK-90/10-4.5 台 6 避雷器HY5WR-17/45 600A 台 6隔离开关GW4-12D（W）/630-31.5 3极标配手动操作机构和AC220V电磁锁组 2序号名称规格单位数量产地生产厂家电流互感器LZZW-10 400/5 0.5/10P1515VA/15VA台 4放电线圈FDGR-2.5 -11.5/ √3-1W 台 6电容器组保护网及相关设备安装构架、围栏套 2隔离刀闸以下一次、二次连接导体套 2电容器组就地端子箱台 2注：本次供货范围为隔离开关及其以下设备、设备内部连接导线及相关设备安装支架。
电力变压器安装合同协议书
电力变压器安装合同协议书甲方（需方）：_________乙方（供方）：_________鉴于甲方需要进行电力变压器的安装工作，乙方具有相关的资质和经验，双方本着平等自愿、诚实信用的原则，经友好协商，就电力变压器的安装事宜达成如下协议：一、合同项目乙方负责为甲方提供电力变压器的安装服务，包括但不限于变压器的运输、吊装、接线、调试等工作。
二、技术要求乙方应按照国家相关标准和行业规范进行安装，确保电力变压器的安装质量符合技术要求。
三、安装时间与地点安装工作应在____年____月____日前开始，并在____年____月____日前完成。
安装地点为甲方指定的___________。
四、费用支付甲方应按照合同约定向乙方支付安装费用。
支付方式为：预付款占总费用的30%，余款在安装验收合格后一次性付清。
五、质量保证乙方应对所安装的电力变压器提供不少于一年的质量保证期。
在保证期内，如因安装质量问题导致的故障，乙方应负责无偿维修。
六、违约责任如一方违反合同约定，应承担违约责任，并赔偿对方因此造成的损失。
七、争议解决因执行本合同所产生的一切争议，双方应通过友好协商解决；协商不成时，可提交甲方所在地人民法院诉讼解决。
八、其他事项本合同未尽事宜，双方可另行签订补充协议。
补充协议与本合同具有同等法律效力。
九、合同生效本合同自双方授权代表签字盖章之日起生效。
十、附件本合同的附件为合同不可分割的一部分，与本合同具有同等法律效力。
甲方（签字）：_________ 日期：____年____月____日乙方（签字）：_________ 日期：____年____月____日。
国家电网公司66kV变压器保护装置技术规范书_通用部分
1.1.4 本规范书所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。
1.1.5 本规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.2
供方的工作范围将包括下列内容，但不仅仅限于此内容。
1.2.1提供标书内所有设备及设计说明书及制造方面的说明。
1.2.2提供国家或电力行业级检验检测机构出具的动模试验报告、型式试验报告和IEC61850的一致性测试报告，以便确认供货设备能否满足所有的性能要求。
1.2.3提供与投标设备版本相符的安装及使用说明书。
2.4.466kV变压器电量保护宜按主、后备保护分开配置，各侧后备保护分别独立，后备保护宜与测控装置一体化。也可按双套配置，双套配置时应采用主、后备保护一体化配置；
2.4.566KV变压器各侧MU宜按单套配置，也可按双套配置
2.4.6保护装置内任一个元件损坏，除出口继电器外，不应引起保护误动作跳闸。
技术规范使用说明
1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2、项目单位根据需求选择所需设备的技术规范。技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：
表1保护装置应满足的规定、规范和标准
变压器技术协议书范本
变压器技术协议书范本甲方（买方）：_____________________乙方（卖方）：_____________________鉴于甲方对变压器设备的需求，乙方作为专业的变压器生产及供应方，双方本着公平、公正、互惠互利的原则，经协商一致，特订立本技术协议书。
一、产品规格与技术要求1. 产品型号及规格：乙方应根据甲方提供的技术参数，提供符合以下规格的变压器：- 型号：__________- 额定容量：__________- 额定电压：__________- 频率：__________- 连接组别：__________- 冷却方式：__________- 绝缘等级：__________2. 技术标准：乙方提供的变压器应符合国家相关标准及行业规范，具体标准如下：- GB1094.1-GB1094.5《电力变压器第1部分：总则》- 其他相关国家标准或行业标准。
二、质量保证1. 乙方保证所提供的变压器为全新产品，无缺陷，无损伤，符合甲方的技术要求。
2. 乙方应提供变压器的质保期，质保期内因乙方产品质量问题导致的故障，乙方负责免费维修或更换。
三、交货时间与地点1. 交货时间：乙方应在合同签订后____天内完成生产，并在____天内将产品送达甲方指定地点。
2. 交货地点：甲方指定的交货地点为________________。
四、验收标准与方法1. 甲方在收到货物后，应在____天内完成验收，验收标准参照本协议书第一条所述的技术要求。
2. 如甲方在验收中发现产品不符合技术要求，应在发现问题后____天内书面通知乙方，乙方应在接到通知后____天内解决相关问题。
五、付款方式1. 合同签订后，甲方应在____天内支付合同总额的____%作为预付款。
2. 产品交付并经甲方验收合格后，甲方应在____天内支付剩余的____%货款。
六、违约责任1. 如乙方未能按时交货，每逾期一天，应向甲方支付合同总额____%的违约金。
66KV线路保护装置技术协议
66KV线路保护装置技术协议1.1应用范围1.1.1可用作35～66kV电压等级输电线路的主保护及后备保护。
1.1.2数字化变电站的微机保护装置。
装置支持电子式互感器和常规互感器，支持电力行业通讯标准规约DL/T667-1999（IEC60870-5-103）和变电站通讯标准规约IEC61850。
1.2 保护配置1.2.1包括完整的三段相间距离保护、四段可选相间低电压和/或方向闭锁的过流保护、低周保护；1.2.2装置配有三相一次重合闸功能、过负荷告警功能、频率跟踪采样功能。
1.2.3过流Ⅰ、Ⅱ段保护可分别通过控制字“接地Z两相跳闸”“流ⅠⅡ两相跳闸”选择2/3几率跳闸方式。
1.2.4既支持传统的硬接点出口方式，也支持数字化变电站的GOOSE出口方式。
当采用传统的硬接点出口方式时，装置可自带跳合闸操作回路。
当采用常规互感器时，装置自带交流电压切换回路。
1.2.5震荡闭锁功能1.2.6不对称相继速动1.2.7双回线相继速动1.2.8 控制回路断线告警1.2.9开关位置检查1.2.10交流电流、电压断线1.2.11角差整定异常告警1.2.12电压、电流零点漂移整定1.3技术参数1.3.1 机械及环境机箱结构尺寸：482*177*291mm嵌入式安装正常运行温度：0~40℃极限工作温度：-10~50℃1.3.2额定电器参数直流工作电源：220V交流电流：1A（额定电流）交流电压：100(额定线电压)频率：50HZ过载能力：电流回路：2倍额定连续工作10倍额定运行10S40倍稳定 1S电压回路：1.5额定电压。
连续工作1.4主要技术指标1.4.1整组动作时间：＜30ms1.4.2启动元件电流变化量启动，整定范围0.1In~0.5In电流IV段启动，整定范围 0.1In~20In负序过流启动，整定范围 0.1In~0.5In 1.4.3 距离保护整定范围0.05~125Ω1.4.4 绝缘试验绝缘试验：满足GB/T14598.3-93 6.0的规定冲击电压试验：满足GB/T14598.3-93 8.0的规定1.4.5输出接点信号：允许长期通过电流 8A切断电流0.3A其他辅助接点：允许长期通过电流 5A切断电流0.2A跳闸输出接点：允许长期通过电流 5A切断电流0.2A1.4.6通讯接口2个独立RS-485通讯接口2个独立以太网接口支持DL/T667-1999（IEC60870-5-103）、IEC61850通讯标准 1个GPS对时RS-485.支持IRIG-B对时方式；RS-232方式打印接口，通讯速率可调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主变压器技术协议协议编号：签订日期：发包人(需方)：承包人(供方)：签订地点：目录1.总则2.技术要求3.设备规范及数量4.供货范围5.技术服务6.需方工作7.工作安排8.备品备件及专用工具9.质量保证和试验10.包装、运输和储存1 总则1.l 本设备技术协议书适用**发电工程主变压器，它提出了该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合工业标准和本规范书要求并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
l.4 供方提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。
1.5 合同签订后按本规范书要求，供方提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给需方确认。
1.6 本设备技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.7 本设备技术协议书未尽事宜，由需方、供方共同协商确定。
1.8 本设备技术协议书经需方、供方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
2 技术要求2.l 遵循的主要现行标准GB1094 《电力变压器》GB/T6451 《三相油浸式电力变压器技术参数和要求》GB3ll.l 《高压输变电设备的绝缘配合》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB／T15164《油浸式电力变压器负载导则》GB11022 《交流高压电器在长期工作时的发热》GB2900 《电工术语》GB5273 《变压器、高压电器和套管的接线端子》GB2536 《变压器油》GB156 《标准电压》GBl91 《包装贮运图示标志》GB50229 《火力发电厂与变电所设计防火规范》DL5027 《电力设备典型消防规程》GB4109 《高压于套管技术条件》GB10230 《有载分接开关》GB1208 《电流互感器》GB7354 《局部放电测量》GB11604 《高压电气设备无线电干扰测试方法》GB/T5582 《高压电力设备外绝缘污秽等级》GB/T13499 《电力变压器应用导则》GB/T17468 《电力变压器选用导则》GB/T8287 《高压支柱瓷绝缘子》GB16847 《保护用电流互感器暂态特性要求》GB7252 《变压器油中溶解气体分析和判断导则》GB7295 《运行中变压器油质量标准》GB50150 《电气装置安装工程电气设备交接试验标准》JB/T10088 《6kV～500kV级电力变压器声级》JB/T3837 《变压器类产品型号编制说明》JB/T8637 《无励磁分接开关》DL/T 5222 《导体和电器选择设计技术规定》DL/T 620 《交流电气装置的过电压保护和绝缘配合》2000-9-28 《防止电力生产重大事故的25项重点要求》所有标准均会被修改，供方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准和行业标准。
2.3 工程条件吉林松原垃圾焚烧发电工程，本期安装额定容量为MVA主变压器台。
高压侧接66kV系统，低压侧接10.5kV母线。
2.3.1 系统概况2.3.2 安装地点：户内2.4 变压器基本技术参数2.4.1 型式：三相铜芯双绕组有载调压油浸电力变压器，防污型。
2.4.2 冷却方式：ONAN2.4.3 额定频率：50Hz2.4.4 额定容量：MVA（绕组温升65K时）2.4.5 额定电压：高压侧：66 kV低压侧：10.5 kV2.4.6 电流：高压侧： A低压侧： A2.4.7 额定电压比：69±2×2.5%/10.5（kV）2.4.8 短路阻抗10.5 ％（误差不超过±5 ％）（交货时提供实测零序阻抗）2.4.9 极性：负极性。
2.4.10 联接组标号：YN, d112.4.11 端子连接方式：高压侧：66kV架空软导线低压侧：10kV共箱封闭母线（暂定）。
高压侧中性点：38kV软导线。
2.4.12 套管相间距离：高压：1000 mm低压：400 mm2.4.13 变压器相序：面对变压器高压侧从左到右，高压侧为A、B、C ，低压侧为a、b、c 。
2.4.14 绕组绝缘耐热等级：A级2.4.15 绕组绝缘水平：见表2.l表2.l 变压器额定绝缘水平（kV）注：绝缘水平应根据海拔高度进行修正2.4.16 变压器绕组匝间工作场强不大于2kV／mm。
2.4.17 在额定频率下，变压器在高于105％的额定电压下可长期运行，但不得超过110％的额定电压。
2.4.18 变压器和发电机直接连接时必须满足发电机甩负荷的工作条件，在变压器与发电机相连的端子上应能承受1.4倍的额定电压历时5s。
2.4.19 损耗和效率（在额定电压和频率下，温度为75℃时）2.4.19.1损耗（损耗值不得大于10系列标准，并提供下列数值）负载损耗：75 （kW）空载损耗：18 （kW）总损耗：93 （kW）（不包括辅机损耗）2.4.19.2效率：不应小于99.5 ％2.4.20 温升限值（周围环境温度40℃）2.4.20.1绕组平均温升：65K（用电阻法测量）2.4.20.2顶层油温升：55K（用温度传感器测量）2.4.20.3铁芯、绕组外部的电气连接线或油箱中的结构件不超过75K。
2.4.21 过载能力变压器允许短时间过载能力应满足表2.2要求（正常寿命，过载前已带满负荷、环境温度40℃）。
按表2.2方式运行时，绕组最热点温度应低于140℃。
表2.2 变压器过载的允许时间（min）注：（1）表2.2中的数值是按照油浸式电力变压器负载导则的计算值。
2.4.22 承受短路能力高压侧出口附近短路时，通过变压器的短路电流1.5kA(有效值) (高压侧)；低压侧出口短路时，通过变压器的短路电流10kA(有效值）(低压侧)，时间均为2s，变压器应无损伤，绕组及铁芯等不应有不允许的变形和位移。
短路后线圈温度不高于250℃，保证该变压器可继续运行。
2.4.23 工频电压升高时的运行持续时间在额定频率、额定负载下工频电压升高时的允许运行持续时间应符合表2.3的要求，制造厂应提交各种过励磁状态下的谐波分量曲线。
表2.3 工频电压升高时的运行持续时间2.5 技术性能要求2.5.1 局部放电水平在1.5倍最高相电压下，高压绕组局部放电量≤100pC，高压套管及中性点套管局部放电水平≤10pC；变压器的局部放电测量方法按GB1094.3进行。
2.5.2 无线电干扰在1.1倍最高相电压时无线电干扰电压不大于500μV，并在晴天夜晚无可见电晕。
2.5.3 噪声水平距变压器本体2m处，噪声不大于75dB。
2.5.4 所有相同设计、相同额定值的变压器的电气性能应完全相同，具有互换性，且可以并列运行。
2.5.5 变压器的结构应有利于顺利地运输到目的地，需现场安装的附件，安装好后应能立即进入持续工作状态。
2.5.6 变压器及其附件的设计和组装应使振动最小，并且能承受三相短路电动力的作用，变压器引线采用冷压焊或磷铜焊。
2.5.7 变压器铁芯和较大金属结构零件均应通过油箱可靠接地，变压器的铁芯应通过套管从油箱上部引出，并用绝缘子沿油箱壁引至距地高度为1.5m处。
接地处有明显接地符号“”或“接地”字样。
2.5.8 变压器套管66KV套管采用防污型产品。
66KV套管额定电流630 A，10kV套管额定电流1250 A。
2.5.8.1套管绝缘水平（见表2.4）表2.4 变压器套管额定绝缘水平（kV）2.5.8.2套管爬电比距：高压侧≥31 mm/kV(最高工作电压)低压侧≥31 mm/kV(最高工作电压)中性点≥31 mm/kV(最高工作电压)注：套管外绝缘爬电距离及套管绝缘水平及上述表中所列数据为海拔高度1000m 及以下地区的电气设备，制造厂家应按本工程的实际海拔高度进行修正，并提供修正值；套管实际爬距应在有效爬距基础上乘以套管直径系数：Dm＜300mm，Kd=1.0，300≤Dm≤500mm，Kd=1.1，Dm＞500mm，Kd=1.2。
2.5.8.3套管颜色：棕色。
2.5.8.4套管端子的允许荷载不小于表2.5值：表2.5 变压器套管端子受力（N）静态安全系数不小于2.5，事故状态下安全系数不小于1.67。
变压器套管端子型式和尺寸应满足GB5273及GB4109标准中的有关规定。
2.5.8.5套管式电流互感器的配置及规格如表2.6表2.6 变压器套管式电流互感器的配置及规格2.5.9 无载调压开关（选用武汉泰普公司产品）额定调压范围：69±2×2.5%/10.5（kV）分接开关：1) 无励磁抽头切换开关不应存在两分接头之间,在中间位置的快速动作触点转换开关。
提供防止过行程的机械档和将开关锁定在选择位置的卡锁设施。
2) 抽头切换开关的操作不用借助辅助工具就能安全操作。
分接头位置清楚标记。
3) 穿过油箱盖或箱壁的操纵杆密封，以防在所有使用条件下漏气或漏油。
2.5.10 变压器本体应设端子箱，端子箱为不锈钢,防护等级为IP54。
瓦斯、温度及电流互感器信号均用电缆引至本体端子箱，电缆应敷设在电缆槽盒内，供方负责本体电缆敷设设计并提供电缆及电缆槽盒（电缆槽盒为不锈钢），电缆设施应使电缆与箱壁有一定间隙。
2.5.11 冷却器冷却装置采用片式散热器，散热器的数量及冷却能力能够散去总损耗产生的热量，可拆卸散热器经蝶阀固定在变压器油箱上，以便在安装或拆掉冷却器时变压器油箱不必放油。
2.5.12 油箱及储油柜2.5.12.1变压器油箱的结构应能满足现场免吊芯即可投入运行的要求，油箱的机械强度应承受住真空压力133Pa和正压98KPa的机械强度试验，油箱不得损伤和出现不允许的永久变形。
2.5.12.2油箱下部应设置供千斤顶顶起变压器的装置和水平牵引装置。
2.5.12.3油箱上部应设滤油阀，下部装有足够大的事故放油阀，放油阀阀门外加装玻璃盲板。
2.5.12.4变压器应装有气体继电器，气体继电器装设防雨帽，并应具有两个跳闸接点，其触点断开容量不小于66VA（交流220V），直流有感负载时不小于15W。
为使气体易于汇集在气体继电器内,要求升高座的联管、变压器与储油柜的联管和水平面有约1.5°的升高坡度，变压器不得有存气现象，并配有集气盒。
