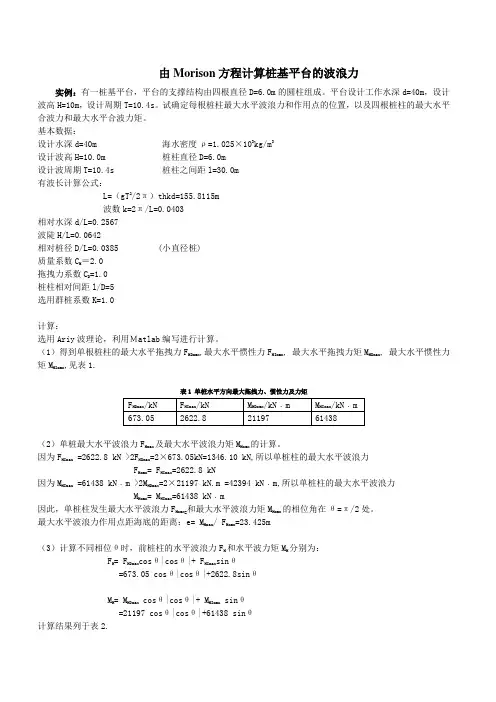

由Morison方程计算桩基平台的波浪力
实例：有一桩基平台，平台的支撑结构由四根直径D=6.0m的圆柱组成。
平台设计工作水深d=40m，设计波高H=10m，设计周期T=10.4s。
试确定每根桩柱最大水平波浪力和作用点的位置，以及四根桩柱的最大水平合波力和最大水平合波力矩。
基本数据：
设计水深d=40m 海水密度ρ=1.025×103kg/m3
设计波高H=10.0m 桩柱直径D=6.0m
设计波周期T=10.4s 桩柱之间距l=30.0m
有波长计算公式：
L=（gT2/2π）thkd=155.8115m
波数k=2π/L=0.0403
相对水深d/L=0.2567
波陡H/L=0.0642
相对桩径D/L=0.0385 (小直径桩)
质量系数C M＝2.0
拖拽力系数C D=1.0
桩柱相对间距l/D=5
选用群桩系数K=1.0
计算：
选用Ariy波理论，利用Ｍatlab编写进行计算。
（1）得到单根桩柱的最大水平拖拽力F HDmax,最大水平惯性力F HImax, 最大水平拖拽力矩M HDmax, 最大水平惯性力矩M HImax,见表1.
表1 单桩水平方向最大拖拽力、惯性力及力矩
（2）单桩最大水平波浪力F Hmax及最大水平波浪力矩M Hmax的计算。
因为F HImax =2622.8 kN >2F HDmax=2×673.05kN=1346.10 kN,所以单桩柱的最大水平波浪力
F Hmax= F HImax=2622.8 kN
因为M HImax =61438 kN﹒m >2M HDmax=2×21197 kN.m =42394 kN﹒m,所以单桩柱的最大水平波浪力
M Hmax= M HImax=61438 kN﹒m
因此，单桩柱发生最大水平波浪力F Hmax=和最大水平波浪力矩M Hmax的相位角在θ=π/2处。
最大水平波浪力作用点距海底的距离：e= M Hmax/ F Hmax=23.425m
（3）计算不同相位θ时，前桩柱的水平波浪力F H和水平波力矩M H分别为：
F H= F HDmax cosθ|cosθ|+ F HImax sinθ
=673.05 cosθ|cosθ|+2622.8sinθ
M H= M HDmax cosθ|cosθ|+ M HImax sinθ
=21197 cosθ|cosθ|+61438 sinθ
计算结果列于表2.
(4)利用表中数据绘制出前桩柱水平波浪力F H 随波浪相位角θ的变化曲线I 以及水平波浪力矩M H 随波浪相位角θ的变化曲线I （图1-2）。
(5)排成一行的前后两桩柱的最大水平合波力2
H max
1
F ∑（
）
以及最大水平和波力矩2
H max
1
M ∑（）的确定。
以前桩为基准准，绘制前桩柱F H ~θ的关系曲线I ，前后两桩柱的相位差（l/L ）×360。
=69.315。
，将曲
线I 沿坐标负方向平移69.315。
，即得到相应于前桩柱波浪相位的后桩柱的F H ~θ的 曲线II 。
将曲线I 和曲线II 叠加，得到前后两桩柱水平合波力
2
H
1
F
∑~θ的合成曲线I+II ，从合成曲线I+II 查得前后两桩柱的最
大水平合波力2
H max
1
F ∑（
）
=4.4823MN ，其相应的相位角θ=40。
同理可得前后两桩柱的最大水平合波力矩
2
H max
1
M ∑（）=107.7MN ﹒m ，其相应的相位角θ=40。
(6)四根圆桩柱的最大水平合波力
4
H max
1
F ∑（）
=4.4823×2= 8.9646 MN ，四根圆桩柱的最大水平合波力矩
4
H max 1
M （）=107.7×2=215.4 M N ﹒m 。
（7）Matlab 程序：
clc; clear all; format short e;
d=40;H=10;CD=1;r=1.025*1000*9.8;D=6;H=10;CM=2;L=155.8115;k=0.0403;l=30; %基本数据
K1=(2*k*(d+H/2)+sinh(2*k*(d+H/2)))/(8*sinh(2*k*d)); K2=tanh(k*d);
K3=(1/(32*sinh(2*k*d)))*(2*k^2*(d+H/2)^2+2*k*(d+H/2)*sinh(2*k*(d+H/2))-cosh(2*k*(d+H/2))+1); K4=(1/(cosh(k*d)))*(k*d*sinh(k*d)-cosh(k*d)+1);
%计算最大水平拖拽力、最大水平惯性力、最大水平拖拽力矩及最大水平惯性力矩时的系数 FHDmax=CD*r*D*H^2*K1/2 %最大水平拖拽力 FHImax=CM*r*pi*D^2*H*K2/8 %最大水平惯性力
MHDmax=CD*r*D*H^2*L*K3/3.14/2 %最大水平拖拽力矩
MHImax=CM*r*D^2*H*L*K4/16 %计算最大水平惯性力矩
if FHImax>=2*FHDmax
FHmax=FHImax
elseif FHImax<FHDmax
FHmax=FHDmax*(1+0.25*(FHImax/FHDmax)^2)
else
FHmax='error';
end %计算最大水平力
if MHImax>=2*MHDmax
MHmax=MHImax
elseif MHImax<MHDmax
MHmax=MHDmax*(1+0.25*(MHImax/MHDmax)^2)
else
MHmax='error'
end %计算最大力矩
e=MHmax/FHmax %最大水平波力作用点距海底的距离
o=(0:10:180)';
o0=(l/L)*360
o1=((0-o0):10:(180-o0))';
o3=(-50:5:130)';
FH=FHDmax*diag(cosd(o))*abs(cosd(o))+FHmax*sind(o)
FH1=FHDmax*diag(cosd(o3))*abs(cosd(o3))+FHmax*sind(o3)+...
FHDmax*diag(cosd(o3+o0))*abs(cosd(o3+o0))+FHmax*sind(o3+o0)
%不同相位o时，桩柱的水平波浪力
MH=MHDmax*diag(cosd(o))*abs(cosd(o))+MHmax*sind(o)
MH1=MHDmax*diag(cosd(o3))*abs(cosd(o3))+MHmax*sind(o3)+...
MHDmax*diag(cosd(o3+o0))*abs(cosd(o3+o0))+MHmax*sind(o3+o0)
%不同相位o时，桩柱的水平波力矩
figure(1)
plot(o,FH,'-rs',o1,FH,'-gp',o3,FH1,'-m.');
text(150,1e6,'前桩I');
text(70,1.6e6,'后桩II');
text(30,4.6e6,'前桩I+后桩II');
title('图1 前后(前+后)桩柱的水平波浪力随相位角的变化');
xlabel('相位角\theta变化(^。
)');
ylabel('桩柱的水平波浪力(N)');
legend('\it前桩I', '\it后桩II', '\it前桩I+后桩II')
grid minor
%前桩，后桩及前桩+后桩柱的水平波浪力随相位角的变化图
figure(2)
plot(o,MH,'-rs',o1,MH,'-gp',o3,MH1,'-m.')
text(150,2e7,'前桩I');
text(100,-1e7,'后桩II');
text(10,11.2e7,'前桩I+后桩II');
title(' 图2 前后(前+后)桩柱的水平波浪力矩随相位角的变化'); xlabel('相位角\theta变化(^。
)');
ylabel('桩柱的水平波浪力矩(N.m)');
legend('\it前桩Ｉ', '\it后桩II', '\it前桩I+后桩II')
grid minor
%前桩，后桩及前桩+后桩柱的水平波浪力矩随相位角的变化图
FH4max=max(FH1)*2 %4根桩柱的最大水平合波力
MH4max=max(MH1)*2 %4根桩柱的最大水平合波力矩。
