cmos图像传感器原理

cmos图像传感器原理

cmos图像传感器原理CMOS图像传感器原理。

CMOS图像传感器是一种集成了图像传感器和信号处理电路的器件,它是数字摄像头和手机摄像头中最常用的一种传感器。

CMOS图像传感器具有低功耗、集成度高、成本低等优点,因此在数字摄像头、手机摄像头、监控摄像头等领域得到了广泛应用。

CMOS图像传感器的工作原理主要包括光电转换、信号放大和数字输出三个步骤。

首先,当光线照射到CMOS图像传感器上时,光子被转换成电子,并被储存在每个像素的电容中。

然后,通过信号放大电路将电荷信号转换成电压信号,并进行放大处理。

最后,经过A/D转换器将模拟信号转换成数字信号,输出给后续的图像处理电路。

CMOS图像传感器的核心部件是像素阵列,它由许多个像素单元组成。

每个像素单元包括光电转换器、信号放大器和采样保持电路。

当光线照射到像素阵列上时,每个像素单元都会产生对应的电荷信号,然后通过列选择线和行选择线的控制,将信号读取出来,并传输给信号放大电路进行放大处理。

CMOS图像传感器的优势在于集成度高、功耗低、成本低、易于制造等特点。

与传统的CCD图像传感器相比,CMOS图像传感器不需要额外的模拟信号处理电路,因此在集成度上有很大的优势。

另外,CMOS图像传感器的功耗较低,适合于移动设备和便携式设备的应用。

此外,CMOS图像传感器的制造工艺相对简单,成本较低,可以大规模生产,满足市场需求。

在实际应用中,CMOS图像传感器不仅应用于数字摄像头和手机摄像头中,还广泛应用于医疗影像、工业检测、安防监控等领域。

随着科技的不断进步,CMOS图像传感器的分辨率、灵敏度和集成度将会不断提高,为各种应用领域带来更加优质的图像传感器解决方案。

总的来说,CMOS图像传感器作为一种集成度高、功耗低、成本低的图像传感器,具有广泛的应用前景。

随着技术的不断进步,它将会在数字摄像头、手机摄像头、医疗影像、工业检测、安防监控等领域发挥越来越重要的作用。

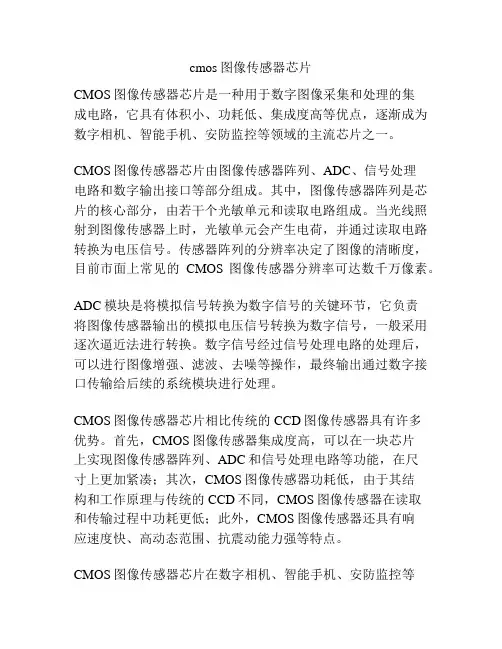

cmos图像传感器芯片

cmos图像传感器芯片

cmos图像传感器芯片CMOS图像传感器芯片是一种用于数字图像采集和处理的集成电路,它具有体积小、功耗低、集成度高等优点,逐渐成为数字相机、智能手机、安防监控等领域的主流芯片之一。

CMOS图像传感器芯片由图像传感器阵列、ADC、信号处理电路和数字输出接口等部分组成。

其中,图像传感器阵列是芯片的核心部分,由若干个光敏单元和读取电路组成。

当光线照射到图像传感器上时,光敏单元会产生电荷,并通过读取电路转换为电压信号。

传感器阵列的分辨率决定了图像的清晰度,目前市面上常见的CMOS图像传感器分辨率可达数千万像素。

ADC模块是将模拟信号转换为数字信号的关键环节,它负责将图像传感器输出的模拟电压信号转换为数字信号,一般采用逐次逼近法进行转换。

数字信号经过信号处理电路的处理后,可以进行图像增强、滤波、去噪等操作,最终输出通过数字接口传输给后续的系统模块进行处理。

CMOS图像传感器芯片相比传统的CCD图像传感器具有许多优势。

首先,CMOS图像传感器集成度高,可以在一块芯片上实现图像传感器阵列、ADC和信号处理电路等功能,在尺寸上更加紧凑;其次,CMOS图像传感器功耗低,由于其结构和工作原理与传统的CCD不同,CMOS图像传感器在读取和传输过程中功耗更低;此外,CMOS图像传感器还具有响应速度快、高动态范围、抗震动能力强等特点。

CMOS图像传感器芯片在数字相机、智能手机、安防监控等领域得到了广泛的应用。

在数字相机中,CMOS图像传感器芯片可以实现高清晰度的图像采集和处理,并通过数字接口输出给图像处理器进行后续的图像处理操作;在智能手机中,CMOS图像传感器芯片是实现手机摄像头功能的核心部件,可以实现高分辨率的照片和视频拍摄,并支持实时预览、HDR等功能;在安防监控领域,CMOS图像传感器芯片可以实现高清晰度的图像采集和处理,并通过网络接口传输给监控系统进行实时监控和录像。

总之,CMOS图像传感器芯片是一种集成度高、功耗低、性能优越的图像采集和处理芯片。

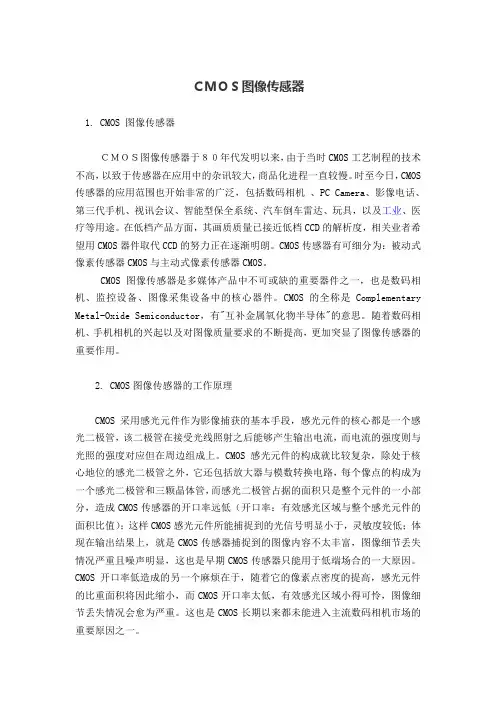

CMOS图像传感器

CMOS图像传感器

CMOS图像传感器1. CMOS 图像传感器CMOS图像传感器于80年代发明以来,由于当时CMOS工艺制程的技术不高,以致于传感器在应用中的杂讯较大,商品化进程一直较慢。

时至今日,CMOS 传感器的应用范围也开始非常的广泛,包括数码相机、PC Camera、影像电话、第三代手机、视讯会议、智能型保全系统、汽车倒车雷达、玩具,以及工业、医疗等用途。

在低档产品方面,其画质质量已接近低档CCD的解析度,相关业者希望用CMOS器件取代CCD的努力正在逐渐明朗。

CMOS传感器有可细分为:被动式像素传感器CMOS与主动式像素传感器CMOS。

CMOS图像传感器是多媒体产品中不可或缺的重要器件之一,也是数码相机、监控设备、图像采集设备中的核心器件。

CMOS的全称是Complementary Metal-Oxide Semiconductor,有"互补金属氧化物半导体"的意思。

随着数码相机、手机相机的兴起以及对图像质量要求的不断提高,更加突显了图像传感器的重要作用。

2. CMOS图像传感器的工作原理CMOS采用感光元件作为影像捕获的基本手段,感光元件的核心都是一个感光二极管,该二极管在接受光线照射之后能够产生输出电流,而电流的强度则与光照的强度对应但在周边组成上。

CMOS感光元件的构成就比较复杂,除处于核心地位的感光二极管之外,它还包括放大器与模数转换电路,每个像点的构成为一个感光二极管和三颗晶体管,而感光二极管占据的面积只是整个元件的一小部分,造成CMOS传感器的开口率远低(开口率:有效感光区域与整个感光元件的面积比值);这样CMOS感光元件所能捕捉到的光信号明显小于,灵敏度较低;体现在输出结果上,就是CMOS传感器捕捉到的图像内容不太丰富,图像细节丢失情况严重且噪声明显,这也是早期CMOS传感器只能用于低端场合的一大原因。

CMOS开口率低造成的另一个麻烦在于,随着它的像素点密度的提高,感光元件的比重面积将因此缩小,而CMOS开口率太低,有效感光区域小得可怜,图像细节丢失情况会愈为严重。

CMOS图像传感器原理及应用

CMOS图像传感器原理及应用
总结词
随着消费者对高清晰度图像的需求增加,CMOS图像传感器的像素尺寸不断增大,同时分辨率也在逐 步提高。
详细描述
为了满足市场对高清晰度图像的需求,CMOS图像传感器厂商不断推出具有更大像素尺寸和更高分辨 率的产品。这使得图像传感器能够捕捉到更多的细节,提供更丰富的色彩和更准确的图像还原。
高速和高动态范围性能的追求
帧率
帧率是指传感器能够以每秒拍摄的图 像帧数。帧率越高,传感器能够捕捉 到的动态场景就越流畅。
04 CMOS图像传感器的应用 领域
消费电子产品
数码相机
CMOS图像传感器广泛应 用于数码相机中,提供高 清晰度的照片和视频。
智能手机
智能手机中的后置和前置 摄像头都采用了CMOS传 感器,以实现高质量的拍 照和视频通话。
平板电脑
平板电脑中的摄像头也使 用了CMOS传感器,为用 户提供便捷的拍摄功能。
工业和医疗领域
工业检测
CMOS传感器在工业领域中用于生产线上的检测和质量控制,提高生产效率和产 品质量。
医疗影像
CMOS传感器可以用于医疗设备中,如内窥镜和显微镜,提供高清晰度的图像, 有助于医生进行诊断和治疗。
安全监控和无人驾驶
需要进一步研究和解决的问题
噪声抑制
动态范围与分辨率
CMOS图像传感器易受到噪声干扰,如何 有效抑制噪声、提高图像质量是亟待解决 的问题。
进一步提高CMOS图像传感器的动态范围 和分辨率,以满足更高要求的图像采集需 求。
集成与小型化
低功耗设计
随着应用领域的不断拓展,对CMOS图像 传感器的集成度和尺寸要求也越来越高, 需要研究更先进的工艺和设计方法。
安全监控
CMOS传感器广泛应用于安全监控领域,为公共场所和私人 住宅提供高清视频监控,提高安全保障。

cmos图像传感器ppt课件可编辑全文

cmos图像传感器ppt课件可编辑全文

数码相机传感器尺寸
单反相机一般采用的是大尺寸的APS-C画幅感光元 件,而有些卡片相机采用的是1/2.3英寸感光元件,虽 然它们可能都拥1800万像素,但是区别在于二者的单 个像素宽度不同。APS-C画幅、1800万像素感光元件 的每一个像素宽约为4.3微米,而1/2.3英寸、1800万像 素感光元件的每一个像素宽约有1.68微米。
6.6
11.00
1/1.7英寸 7.76
5.82
9.70
1/2.3英寸 6.16
4.62
7.70
1/3.2英寸 4.13
3.05
5.13
面积 864.00 518.94 372.88 332.27 261.80 224.90 116.16 58.08 45.16 28.46 12.60
数码相机的像素:
尾端各有3个像元为虚设单元。
图9.SXGA型图像传感器的像敏区结构
六、典型CMOS图像传感器
SXGA型CMOS成像器件的光谱特性如图10所示。
图10.SXGA型图像传感器的光谱响应特性曲线
六、典型CMOS图像传感器
SXGA型CMOS成像器件的输出特 性如图11所示。曲线的线性段的动 态范围仅为66dB。若采用对数放大
图5.主动式像敏单元结构的基本电路
图6.主动式像敏单元时序图
三、CMOS图像传感器的像敏单元结构
主动式像素结构(Active Pixel Sensor.简称APS), 又叫有源式, 几乎在CMOS PPS像素结构发明的同时,人 们很快认识到在像素内引入缓冲器或放大器可以改善像素 的性能,在CMOS APS中每一像素内都有自己的放大器。集 成在表面的放大晶体管减少了像素元件的有效表面积,降 低了“封装密度”,使40%~50%的入射光被反射。这种传 感器的另一个问题是,如何使传感器的多通道放大器之间 有较好的匹配,这可以通过降低残余水平的固定图形噪声 较好地实现。由于CMOS APS像素内的每个放大器仅在此读 出期间被激发,所以CMOS APS的功耗比CCD图像传感器的 还小。

CMOS图像传感器参数

CMOS图像传感器参数

CMOS图像传感器参数◆1、传感器尺寸CMOS图像传感器的尺寸越大,则成像系统的尺寸越大,捕获的光子越多,感光性能越好,信噪比越低。

目前,CMOS图像传感器的常见尺寸有1英寸、2/3英寸、1/2英寸、1/3英寸、1/4英寸等。

◆2、像素总数和有效像素数像素总数是指所有像素的总和,像素总数是衡量CMOS图像传感器的主要技术指标之一。

CMOS图像传感器的总体像素中被用来进行有效的光电转换并输出图像信号的像素为有效像素。

显而易见,有效像素总数隶属于像素总数集合。

有效像素数目直接决定了CMOS图像传感器的分辨能力。

◆3、动态范围动态范围由CMOS图像传感器的信号处理能力和噪声决定,反映了CMOS图像传感器的工作范围。

参照CCD的动态范围,其数值是输出端的信号峰值电压与均方根噪声电压之比,通常用DB表示。

◆4、灵敏度图像传感器对入射光功率的响应能力被称为响应度。

对于CMOS图像传感器来说,通常采用电流灵敏度来反映响应能力,电流灵敏度也就是单位光功率所产生的信号电流。

◆5、分辨率分辨率是指CMOS图像传感器对景物中明暗细节的分辨能力。

通常用调制传递函数(MTF)来表示,同时也可以用空间频率(lp/mm)来表示。

◆6、光电响应不均匀性CMOS图像传感器是离散采样型成像器件,光电响应不均匀性定义为CMOS图像传感器在标准的均匀照明条件下,各个像元的固定噪声电压峰峰值与信号电压的比值。

◆7、光谱响应特性CMOS图像传感器的信号电压Vs和信号电流Is是入射光波长λ的函数。

光谱响应特性就是指CMOS 图像传感器的响应能力随波长的变化关系,它决定了CMOS图像传感器的光谱范围。

cmos图像传感器

cmos图像传感器

cmos图像传感器CMOS图像传感器是一种采用互补金属氧化物半导体技术制造的集成电路芯片,它具有高度集成、小型化、低功耗等优点,逐渐成为数字成像和视频技术的主要组成部分。

CMOS图像传感器与传统的CCD图像传感器相比,具有更快的帧率、更低的功耗、更高的可靠性、更低的生产成本等优势,因此受到越来越广泛的应用。

CMOS图像传感器由感光单元、信号放大电路、模数转换电路等部分组成。

感光单元是CMOS图像传感器的核心部分,它负责将光信号转化为电信号。

感光单元主要由光电转换器和滤波器组成,其中光电转换器是将光信号转化为电信号的关键。

滤波器则用来过滤掉非目标光谱范围内的光线,提高光电转换效率。

信号放大电路和模数转换电路则负责将光信号转化为数字信号,供后续处理使用。

信号放大电路主要是将感光单元产生的微弱电信号放大,提高信号的可读性。

模数转换电路则将放大后的电信号转化为数字信号,使其能够被计算机等数字设备处理。

CMOS图像传感器的工作原理是根据感光单元产生的光电信号大小,将像素点分成不同亮度级别。

当光线通过感光单元时,产生的电子在感光单元内部进行放大,产生电荷。

这些电荷被传输到相应的像素器件中,产生亮度级别的信息。

CMOS图像传感器在应用领域广泛,包括数字相机、智能手机、汽车摄像头等电子产品中。

随着科技不断进步,CMOS图像传感器的分辨率不断提高,特别是在机器视觉、医学显微镜等领域,高分辨率的图像传感器已经成为必需品。

尽管CMOS图像传感器在多种应用中具有许多优势,但它也存在一些挑战,需要进一步攻克。

一方面,CMOS图像传感器对光的响应是非线性的,需要使用信号钩标和校准技术来抵消非线性响应造成的影响。

另一方面,CMOS图像传感器的动态范围有限,难以满足一些应用的要求。

为了解决这些问题,需要在CMOS图像传感器设计和制造方面进行不断的创新和改进。

总之,CMOS图像传感器在数字成像和视频技术领域中的应用越来越广泛,同时也面临一些挑战。

简述cmos图像传感器的工作原理及应用

简述cmos图像传感器的工作原理及应用

简述cmos图像传感器的工作原理及应用CMOS图像传感器是一种用于转换光信号为电子信号的器件,可以将光学图像转换成数字图像,其工作原理是基于光电效应和集成电路技术。

CMOS图像传感器由图像传感单元阵列和信号处理单元组成。

图像传感单元阵列由大量的光敏单元组成,每个光敏单元具有一个光感受器和一个电荷积累器,用于将光信号转换为电荷,并对图像进行采样。

每个光敏单元相邻之间通过衬底电位的设置实现光电转换效应。

信号处理单元负责将电荷转换为电压、放大、采样和数字化。

CMOS图像传感器的工作原理如下:当光照射到光敏单元上时,光敏单元中的光感受器将光信号转化为电荷。

电荷通过电场的作用从光感受器向电荷积累器偏移,并在电荷积累器中积累。

一旦接收到光信号并完成电荷积累后,将在传感器的特定位置产生电压信号。

然后,信号处理单元会将电荷转换为电压,并对图像进行放大、采样和数字化处理。

最后,图像传感器将数字图像通过数据接口发送给外部设备。

CMOS图像传感器具有以下几个优点:1. 集成度高:CMOS图像传感器可以集成在单个芯片上,因此可以实现小尺寸和轻量化,适合于集成在各种移动设备中。

2. 低功耗:CMOS图像传感器的功耗相对较低,可以延长设备的电池寿命。

3. 成本低:相比于传统的CCD图像传感器,CMOS图像传感器的制造工艺更简单,成本更低。

4. 高速读取:CMOS图像传感器可以实现高速连续拍摄,适用于高速摄影和视频录制等应用。

5. 可编程性强:CMOS图像传感器的信号处理单元可以通过软件配置进行调整和优化,实现更灵活的图像处理。

CMOS图像传感器在各个领域都有广泛的应用,包括但不限于以下几个方面:1. 摄像头和视频监控:CMOS图像传感器可以应用于手机摄像头、数码相机、安防摄像头等领域,实现图像和视频的捕捉和处理。

2. 机器视觉和工业自动化:CMOS图像传感器可以应用于机器视觉系统中,用于图像的识别、测量和检测,广泛应用于工业自动化、智能制造等领域。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
JPEG定义了两种算法: 1.基于DCT的有失真压缩算法 包括基本系统(Baseline)和扩展系统 2.基于DPCM的无失真压缩算法
JPEG压缩
JPEG压缩
1.色彩空间转换(RGB->YUV) 2.离散余弦变换(DCT) 3.量化 4.Z字型编码 5.差分脉冲编码(DPCM) 6.游程长度编码(RLE) 7.熵编码
JPEG第二步:DCT
二维DCT变换的数学公式:
公式中:
JPEG第二步:DCT
8x8原始数据:
JPEG第二步:DCT
D式:
公式中:
JPEG第二步:DCT
DCT反变换后:
JPEG第三步:量化
量化是指在不引起明显视觉效果失真的前 提下,对图像数据实行部分抛弃(主要是AC 部分),实现数据的大幅减少 所以,量化是图像质量下降的最重要原因
经过Z字型编码后,AC系数的特点 1.含有很多0值系数 2.很多0值都是连续的
采用游程长度编码(RLE)对AC系数进行编码
方法:使用1个字节的高4位表示连续0的个数, 使用低4位表示下一个非0系数所需要的位数
数据输出端口
• 并口方式 包括数据线和数据同步线(帧同步,行同步, 像素时钟) • 串口方式 包括数据读取线(时钟和数据)和数据写入线 (时钟和数据)
CMOS图像传感器
• • • • • • • CMOS工艺 CMOS传感器介绍 CMOS和CCD CMOS的结构 JPEG压缩 主要CMOS厂商 CMOS中的图像处理
JPEG第一步:色彩空间转换
• 亮度Y和色彩UV 人眼对亮度改变的敏感性远比对色彩变化 大很多,因此Y分量要比UV分量重要得多 • YUV通常的格式: YUV4:4:4 4:2:2 4:2:0 4:1:1
JPEG第一步:色彩空间转换
RGB和YUV色彩空间的转换:
JPEG第二步:DCT
• DCT把图像数据从空间域的波形数据转换 成频率域的一组系数,为频域对图像做处 理做好准备 • 变换的基本单位是8x8系数组成的方块 • DCT是无损变换,只要变化的计算精度足 够高,那么原始像素经过IDCT精确恢复
CMOS图像传感器
• • • • • • • CMOS工艺 CMOS传感器介绍 CMOS和CCD CMOS的结构 JPEG压缩 主要CMOS厂商 CMOS中的图像处理
CMOS介绍
CMOS图像传感器是利用CMOS工艺制 造的图像传感器,主要利用了半导体的光 电效应。和CCD的原理相同。
CMOS图像传感器
• • • • • • • CMOS工艺 CMOS传感器介绍 CMOS和CCD CMOS的结构 JPEG压缩 主要CMOS厂商 CMOS中的图像处理
CMOS和CCD
区别: 灵敏度差异 成本差异 分辨率差异 噪声差异 功耗差异
CMOS和CCD
CMOS:
低成本 低功耗 高整合度
CCD:
灵敏度 分辨率 噪声控制
CMOS图像传感器
• • • • • • • CMOS工艺 CMOS传感器介绍 CMOS和CCD CMOS的结构 JPEG压缩 主要CMOS厂商 CMOS中的图像处理
CMOS结构
1. 像素矩阵 2. 模拟信号处理单元 3. 数字信号处理单元 4. 内嵌微控制器 5. 寄存器控制接口 6. 数据输出端口 7. JPEG压缩(可选)
CMOS图像传感器的结构
CMOS图像传感器
• • • • • • • CMOS工艺 CMOS传感器介绍 CMOS和CCD CMOS的结构 JPEG压缩 主要CMOS厂商 CMOS中的图像处理
CMOS工艺
CMOS: Complementary Metal Oxide Semiconductor 互补金属氧化物半导体
JPEG压缩
JPEG全名是Joint Photographic Expert Group, 是由国际标准组织(ISO)和国际电话电报咨 询委员会所(CCITT)建立的一种数字影像压 缩标准。完成于1992年,适用于一般连续 色调、多级灰阶、彩色或黑白静止图像压 缩,且在医学上应用广泛。
JPEG压缩
JPEG第三步:量化
JPEG标准采用线性均匀量化器: 对64个DCT变换系数,除以对应的量化步 长,然后四舍五入取整。公式如下:
其中,Y(u,v)表示DCT变换系数 S(u,v)表示量化步长
JPEG第三步:量化
由于人眼对亮度的敏感度比对色差信号更 高,所以采用两种量化表。
标准亮度量化表 标准色差量化表
JPEG第四步: Z字型编码
量化后的系数含有大量的零值系数,位增 加连续零值的个数,需按Z字型编码
JPEG第五步:差分脉冲编码
经过DCT变换之后,DC系数的特点: 1.数值比较大, 2.相邻的8x8系数值相差不大
所以采用差分脉冲编码调制(DPCM)对量化 DC系数进行编码
JPEG第六步:游程长度编码
JPEG第一步:色彩空间转换
• RGB是最常见的色彩空间,R、G、B三原色合成 其他的颜色 • YUV是一种基本色彩空间,被PAL,NSTC和 SECAM用于复合色彩视频标准。 Y表示亮度(灰度值),U、V表示色调,描述图像 色彩及饱和度的属性。 • YCbCr其实是YUV经过缩放和偏移的改动版,应 用于JPEG、MPEG。 Y表示亮度,Cr、Cb表示色彩,和UV表示不同。
CMOS结构
以OmniVision公司的OV7670为例:
像素矩阵
• 像素:内嵌放大器 • Bayer Filter Pattern
模拟信号处理单元
• AWC:自动白平衡控制 • AGC:自动增益控制 • ADC:模拟到数字的转换
数字信号处理单元
• • • • • • • • 边缘增强 颜色空间转换(RGB->YUV) 减少颜色串扰 色调和饱和度控制 白/黑像素校正 抗噪声 镜头阴影校正 伽马校正
内嵌微控制器
内嵌的MCU根据相应的寄存器值,自动完 成上述的模拟和数字转换功能,只需要外 部提供时钟和电源即可。
寄存器控制接口
• OV:SCCB(串行相机控制总线) • Micron:两线串行接口 • 包括时钟线和数据线,类似于I2C,有专门 的控制协议,完成对CMOS中寄存器的读操 作和写操作
