Buck电路原理分析
BUCK电路工作原理分析
BUCK电路工作原理分析首先介绍BUCK电路的基本组成部分。
BUCK电路由一个开关元件（一般为MOSFET）和一个电感组成。
开关元件用来开关输入电源和电感之间的连接，以控制输出电压的平均值。
电感是储能元件，在开关元件导通期间，通过电流源向电感储存能量；在开关元件截断期间，储存在电感中的能量通过二极管和负载传输到输出端。
BUCK电路的工作周期分为两个阶段：导通阶段和截断阶段。
在导通阶段，开关元件导通，输入电压通过电感和开关元件传递到负载，同时电感储存能量。
在截断阶段，开关元件截断，输入电压被限制在电感和负载之间，储存在电感中的能量则通过二极管和负载传输到输出端。
接下来详细分析BUCK电路的工作过程。
在导通阶段，开关元件导通，电感上的电流线性增大。
根据基尔霍夫电压定律，电感的电压降等于输入电压与输出电压之差，即Vi-Vo。
此时，电感积累的能量与电流和时间的乘积成正比，即E=(1/2)*L*i^2，其中L为电感的电感值，i为通过电感的电流。
由于电流增大连续的速率相同，可以得到E与i成正比。
在截断阶段，开关元件截断，电感储存的能量被传输到输出端。
此时，电感上的电流开始减小。
根据基尔霍夫电压定律，电感的电压降等于输出电压与负载间的电压降，即Vo。
上述能量传输的过程实际上可以看作是电感的电能转换为输出电压的能量转移。
BUCK电路的输出电压与输入电压之比由两个决定因素来控制：占空比和电感的值。
占空比是指开关元件导通时间与一个工作周期的比值。
占空比越小，输出电压越小。
而电感的值越大，输出电压也就越大。
通过合理选择这两个参数的组合，可以实现不同的输出电压。
此外，由于BUCK电路的开关频率相对较高，通常在几十kHz至数百kHz范围内，也就意味着它不会引入明显的视觉闪烁或噪音。
同时，由于BUCK电路的输入端接近恒流源，输出端接近恒压源，因此具有较好的抗扰动能力。
综上所述，BUCK电路基于开关原理和电感储能原理，通过控制开关元件的导通和截断，实现输入电压的降压功能。
buck电路原理
buck电路原理Buck电路是一种电子电路，用于将输入电压降低到较低的输出电压。
它是直流-直流（DC-DC）转换器的一种常见类型，常用于电源管理和电气控制系统中。
Buck电路主要由以下几个部分组成：1. 输入电源：提供输入电压给电路。
输入电压可以是不稳定的直流电源或交流电源经过整流和滤波后的直流电压。
2. 输入滤波器：该组件对输入电压进行滤波，以去除可能存在的高频扰动和噪声。
它通常由电感和电容组成。
3. 开关管：开关管是Buck电路的关键组件，用于控制电路的输出电压。
开关管可以是MOSFET或BJT。
通过调整开关管的导通和截止时间来控制输出电压。
4. 开关管驱动电路：开关管驱动电路是用于控制开关管导通和截止的关键组件。
它通过接收输入信号，产生适当的脉冲信号来驱动开关管。
5. 输出滤波器：输出滤波器用于对输出电压进行滤波，以去除可能存在的高频噪声和纹波。
它通常由电感和电容组成。
6. 负载：负载是连接到Buck电路的设备或电路，它消耗输出电压。
Buck电路的工作原理如下：1. 输入电压通过输入滤波器进入电路。
2. 开关管驱动电路接收输入信号，产生适当的脉冲信号以驱动开关管。
3. 开关管根据脉冲信号的控制，周期性地打开和关闭。
当开关管导通时，输入电流流经电感和负载，产生储能；当开关管截止时，这些储能被释放，使输出电压降低。
4. 输出电压经过输出滤波器，去除可能的高频噪声和纹波，然后送往负载。
Buck电路通过适当的控制开关管的导通时间和截止时间，可以实现输出电压的稳定调节。
此外，Buck电路还可以通过增加电感和电容的数量来提高输出电压的稳定性和纹波抑制能力。
总之，Buck电路通过开关管的周期性开关来实现将输入电压降低为较低的输出电压的功能。
它在许多应用中广泛使用，如电子设备、通信系统和电源管理系统中。
Buck电路工作原理PPT资料【优选版】
- + tuoV 1 R + 1 L - 1 D
Buck电路原理分析
三、Buck电路的三种工作模式：CCM，BCM，DCM
IoILmaxT2*TDTd
Buck电路原理分析
四、外为参数对系统工作模式的影响：
图六
Buck电路原理分析
四、外为参数与系统工作模式的关系：
四、外为参数参与系考统图工六作模，式在的一关系个：周期对电感电流进行分析：
五、BUCK电路仿真验证：
I I I I T Buck电路，又称降压电路，其基本特征是DCL -Dm iCn 转换Lm 电ax路T ，D 输出电L压m in低于L 输m a 入x电压d。
②
①＝② ，可以得出：
V V D
o
in
Buck电路原理分析
三、Buck电路的三种工作模式：CCM，BCM，DCM
1、CCM Mode：
负载电流IO与电感电流的关系，在一个周期内进行分析，负载电流即为在一个
周期内电流的平均值，参考图四。电流的平均值在数学上的表达式为：
T itdt
I AV 0 T
点，由系统工作在CCM的条件，可以将储能电感电感量设置为120uH,理论计算：
同样，在一个周期进行分析，
i I I V V 3三当1、开1uB关Su,管IcLkmQ电a1路x驱当=的动2Q.三为管种高导工电通作平模时时式，：开C关CL管Md导d，t通LBC，MV储，i能nD电CVM感oL1被充磁L，流Lm 经axT电 D感L的min电流线in性增加o ，同时给电容C1充电，给负载R1提供能量
buck电路输出电压公式推理
buck电路输出电压公式推理Buck电路输出电压公式推理。
一、Buck电路基本结构。
Buck电路（降压变换器）主要由输入电源V_in、开关管（通常为MOSFET）、二极管、电感L、电容C和负载电阻R组成。
当开关管导通时，二极管反向截止，输入电源向电感充电，电感电流线性上升，此时电感储存能量；当开关管截止时，二极管正向导通，电感释放能量给负载和电容充电。
二、工作原理分析。
1. 开关管导通阶段（t_on）- 设开关管导通时间为t_on，在这个阶段，电感电压V_L = V_in-V_out（根据基尔霍夫电压定律，电感两端电压等于输入电压减去输出电压）。
- 由于电感电压和电流的关系为V_L = L(di)/(dt)，在导通阶段电感电流的变化率为(di)/(dt)=frac{V_in - V_out}{L}。
- 假设电感初始电流为I_L0，那么在导通结束时电感电流I_L1=I_L0+frac{(V_in-V_out)t_on}{L}。
2. 开关管截止阶段（t_off）- 设开关管截止时间为t_off，在这个阶段，电感电压V_L=-V_out（此时电感通过二极管向负载和电容放电）。
- 电感电流的变化率为(di)/(dt)=-frac{V_out}{L}。
- 在截止结束时电感电流I_L2=I_L1-frac{V_outt_off}{L}。
- 由于在稳态情况下，电感电流在一个周期开始和结束时相等，即I_L0 =I_L2。
- 将前面的表达式代入可得：I_L0=I_L0+frac{(V_in-V_out)t_on}{L}-frac{V_outt_off}{L}。
- 化简可得：(V_in-V_out)t_on=V_outt_off。
三、输出电压公式推导。
1. 定义开关周期T = t_on+t_off，占空比D=frac{t_on}{T}，则t_off=(1 - D)T。
2. 将t_on=DT和t_off=(1 - D)T代入(V_in-V_out)t_on=V_outt_off中，得到：- (V_in-V_out)DT = V_out(1 - D)T。
buck电路 开关损耗 开关频率 导通损耗
【buck电路：深度评估与全面探讨】随着电子技术的迅猛发展，各种高效能、低功耗的电源系统逐渐成为现代电子设备中不可或缺的组成部分。
在这其中，buck电路作为一种常见的降压转换器，被广泛应用于各种电子设备中，以提供稳定、高效的电源输出。
然而，在实际应用中，buck电路的开关损耗和开关频率等问题一直备受关注。
本文将深入分析buck电路的工作原理、开关损耗、开关频率及其影响因素，并提供个人观点和理解。
一、buck电路的工作原理1.工作原理简介在buck电路中，输入电压通过开关器件（MOSFET或IGBT）的控制，经过电感和电容等元件的作用，输出为较低的电压。
其中，通过控制开关器件的导通和关断，实现对输出电压的调节。
2.工作原理详解–输入电压经过控制开关器件后，会形成交替导通和关断的工作状态，实现电能的转换和输出。
–通过电感和电容等元件的协同作用，实现对电压的稳定输出，并且能够在一定程度上提高效率和响应速度。
二、开关损耗对buck电路的影响1.开关损耗的概念在buck电路中，由于开关器件进行导通和关断时会产生一定的能量损耗，这部分损耗即为开关损耗。
它主要包括开关器件导通时的导通损耗和关断时的反向恢复损耗。
2.开关损耗的计算–导通损耗：P sw,on=I sw2×R on–反向恢复损耗：P sw,off=Q rr×V DS×f s w3.开关损耗的影响因素–开关频率–开关器件的导通/关断速度–开关器件的导通/关断损耗特性三、开关频率对buck电路的影响1.开关频率的作用开关频率是指开关器件在单位时间内的开关次数，它直接影响着buck电路的工作性能和效率。
常见的开关频率包括几十千赫兹至几百千赫兹，不同的频率对buck电路的影响也不尽相同。
2.开关频率与效率的关系–高频率：可以减小输出滤波器元件的尺寸和成本，但会增加开关损耗和开关器件的损耗，影响整体效率。
–低频率：能够降低开关损耗，但需要更大尺寸的滤波器元件，导致成本提高并且功耗增加。

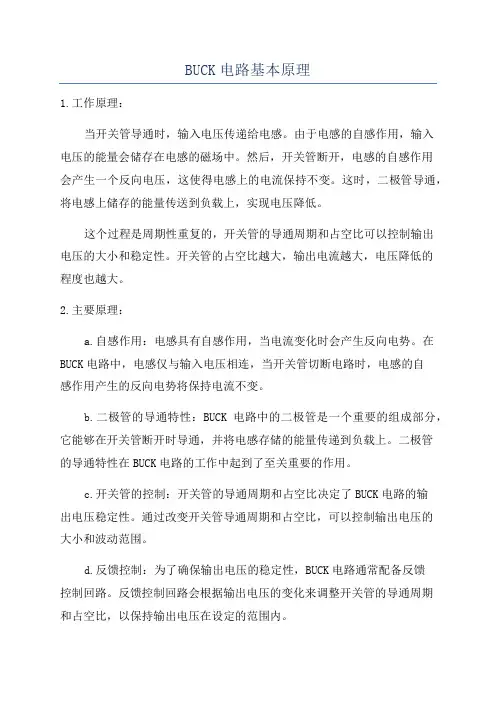

BUCK电路基本原理
BUCK电路基本原理1.工作原理：当开关管导通时，输入电压传递给电感。
由于电感的自感作用，输入电压的能量会储存在电感的磁场中。
然后，开关管断开，电感的自感作用会产生一个反向电压，这使得电感上的电流保持不变。
这时，二极管导通，将电感上储存的能量传送到负载上，实现电压降低。
这个过程是周期性重复的，开关管的导通周期和占空比可以控制输出电压的大小和稳定性。
开关管的占空比越大，输出电流越大，电压降低的程度也越大。
2.主要原理：a.自感作用：电感具有自感作用，当电流变化时会产生反向电势。
在BUCK电路中，电感仅与输入电压相连，当开关管切断电路时，电感的自感作用产生的反向电势将保持电流不变。
b.二极管的导通特性：BUCK电路中的二极管是一个重要的组成部分，它能够在开关管断开时导通，并将电感存储的能量传递到负载上。
二极管的导通特性在BUCK电路的工作中起到了至关重要的作用。
c.开关管的控制：开关管的导通周期和占空比决定了BUCK电路的输出电压稳定性。
通过改变开关管导通周期和占空比，可以控制输出电压的大小和波动范围。
d.反馈控制：为了确保输出电压的稳定性，BUCK电路通常配备反馈控制回路。
反馈控制回路会根据输出电压的变化来调整开关管的导通周期和占空比，以保持输出电压在设定的范围内。
总结起来，BUCK电路通过周期性地开关导通和断开来实现电压降低。
它利用电感和二极管的特性以及开关管的控制实现了稳定的电压输出。
BUCK电路在电力电子领域有着广泛的应用，例如直流电源、开关电源和电动车等。
buck降压电路原理
Buck降压电路原理1. 引言电力系统中，变压器常用来进行电压变换，但有时我们需要降低电压的大小。
这就需要通过使用降压电路来实现。
本文将详细介绍一种常见的降压电路，即Buck降压电路。
2. Buck降压电路概述Buck降压电路是一种非绝对稳定性的直流-直流降压转换器，用于将高电压直流输入转换为较低电压直流输出。
它是一种开关电源，使用开关管调节输入电压与负载之间的变换关系。
3. Buck降压电路原理Buck降压电路基于两个关键元件：开关管和电感。
当开关管关闭时，电感储存电能，并将其传输到负载上。
当开关管打开时，电感释放储存的能量，从而使输出电压减小。
3.1 开关管开关管用来控制电路的导通和断开。
在Buck降压电路中，一般使用晶体管作为开关管。
当晶体管导通时，电路通路打开，电感储存电能；当晶体管断开时，电路闭合，电感释放储存的能量。
3.2 电感电感是Buck降压电路的核心元件之一。
它可以储存和释放能量，用来平衡输入电压和输出电压之间的差异。
电感的参数选择对电路性能有重要影响，如电感的值、电感的质量等。
3.3 变压器降压电路中，变压器常用来实现电压转换。
在Buck降压电路中，变压器的作用是将输入电压转换为所需的输出电压。
变压器的设计与参数选择直接影响转换的效率和稳定性。
4. Buck降压电路的工作原理Buck降压电路的工作原理可以分为四个阶段：导通、反向恢复、关断和正向恢复。
4.1 导通在此阶段，开关管处于导通状态，电感储存电能，同时输出电压保持稳定。
在导通期间，电源的电能被转换为电感储存的磁能。
4.2 反向恢复当开关管关闭时，电感释放储存的磁能，造成电感两端的电压反向增加，此时开关管处于关断状态。
反向恢复的目的是回复电感初始状态。
4.3 关断在此阶段，开关管被断开，电感两端的电压继续上升。
同时，负载电容释放储存的能量，使输出电压稳定。
此时，电感释放存储的电能，维持输出电压稳定。
4.4 正向恢复当电感两端的电压超过输入电压时，正向恢复阶段开始。
BUCK电路工作原理
BUCK电路工作原理
1.输入电源
2.控制信号
3.比较器与PWM控制
在控制信号进入BUCK电路之前，它会被送入一个比较器。
比较器将控制信号与一个反馈信号比较，该反馈信号通常是根据输出电压生成的。
比较器的输出将决定功率开关的工作周期，并且通过脉宽调制(PWM)来控制开关的通断。
4.功率开关
5.电感和输出滤波电容
当功率开关关闭时，电流通过电感流向输出滤波电容。
这个过程中，电感存储了能量并释放给输出负载，从而实现电压的转换和稳定。
6.输出电压
最终，BUCK电路的输出电压取决于输入电压、功率开关的占空比和电感的特性。
输出电压通常通过电路中的反馈网络进行稳定，并与预设的参考电压进行比较。
总结起来，BUCK电路通过控制功率开关的开关周期，将输入电压降低到所需的输出电压。
这一过程通过一个控制信号、一个比较器、PWM调制和电感等组件来实现。
BUCK电路在很多应用中都发挥了重要作用，例如电源适配器、直流电机驱动、LED驱动等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
负载电流IO与电感电流的关系，在一个周期内进行分析，负载电流即为在一个 周期内电流的平均值，参考图四。电流的平均值在数学上的表达式为：
，即在一个周期内电流函数曲线与时间轴所围成的面积除以周期，
为电流的平均值。参照图四电感电流波形，一个周期内面积为
同样，在一个周期进行分析，
Buck电路原理分析
三、Buck电路的三种工作模式：CCM，BCM，DCM
3、DCM Mode：关键点原件波形见图六
图六
Buck电路原理分析
三、Buck电路的三种工作模式：CCM，BCM，DCM
3、DCM Mode： 由图六可知，电路系统工作在DCM模式下，需要满足两个条件，一、电感充磁开 始以及消磁结束时流经电感的电流为零；二、电感消磁时间小于开关管关断时
→
, T为工作周期，D为占空比： 为Q管导通时间，所以，
①
伏秒积平衡 即
开关管Q1关断时，同理根据KVL定律：
忽略二极管 的正向压降，有
②
①＝② ，可以得出：
Buck电路原理分析
三、Buck电路的三种工作模式：CCM，BCM，DCM
即
源自
Buck电路原理分析
四、外为参数与系统工作模式的关系：
1、如果工作在DCM模式，则令
，
即
，
2、如果工作在BCM模式，则令
即
> ，
3、如果工作在CCM模式，则令
即
图二
Return To Page 6
Buck电路原理分析
二、Buck电路工作原理
1、基本工作原理分析 当开关管Q1驱动为低电平时，开关管关断，储能电感L1通过续流二极管放电，电 L 感电流线性减少，输出电压靠输出滤波电容C1放电以及减小的电感电流维持，等 效电路如图三
N
图三
Return To Page 6
所以，平均电流
Buck电路原理分析
三、Buck电路的三种工作模式：CCM，BCM，DCM
2、BCM Mode：关键点原件波形见图五
图五
Buck电路原理分析
三、Buck电路的三种工作模式：CCM，BCM，DCM
2、BCM Mode： 参照图四与图五电感电流的波形，可以得知电感最小电流逐渐减小到零 时，工作模式也逐渐从CCM进入BCM。根据伏秒积平衡 ：
Buck电路原理分析
一、Buck电路原理图
图一
Buck电路，又称降压电路，其基本特征是DC-DC转换电路，输出 电压低于输入电压。输入电流为脉动的，输出电流为连续的。
Buck电路原理分析
二、Buck电路工作原理
1、基本工作原理分析 当开关管Q1驱动为高电平时，开关管导通，储能电感L1被充磁，流经电感的电流 线性增加，同时给电容C1充电，给负载R1提供能量。等效电路如图二
间。根据伏秒积平衡有：
同样，在一个周期对电感电流进行分析：
Buck电路原理分析
四、外为参数对系统工作模式的影响：
图六
Buck电路原理分析
四、外为参数与系统工作模式的关系：
参考图六，在一个周期对电感电流进行分析：
即
当Q管导通时
Buck电路原理分析
三、Buck电路的三种工作模式：CCM，BCM，DCM
1、CCM Mode：关键点原件波形见图四
图四
Return To Page 7
Buck电路原理分析
三、Buck电路的三种工作模式：CCM，BCM，DCM
1、CCM Mode：
开关管Q1导通时，根据KVL定律：
即
