空气源热泵的工作原理

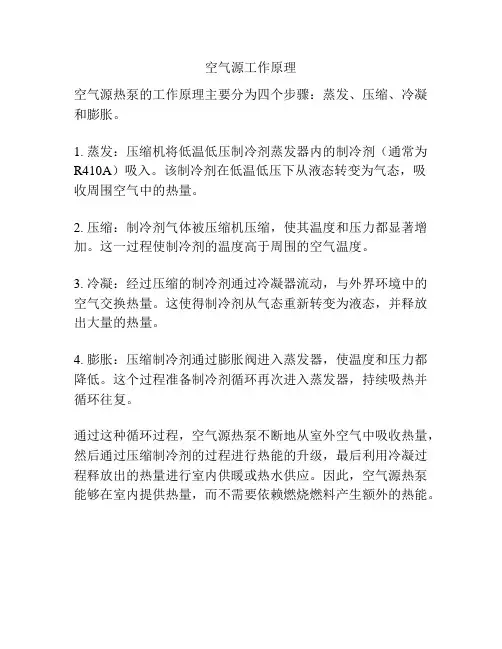

空气源工作原理

空气源工作原理
空气源热泵的工作原理主要分为四个步骤:蒸发、压缩、冷凝和膨胀。
1. 蒸发:压缩机将低温低压制冷剂蒸发器内的制冷剂(通常为R410A)吸入。
该制冷剂在低温低压下从液态转变为气态,吸收周围空气中的热量。
2. 压缩:制冷剂气体被压缩机压缩,使其温度和压力都显著增加。
这一过程使制冷剂的温度高于周围的空气温度。
3. 冷凝:经过压缩的制冷剂通过冷凝器流动,与外界环境中的空气交换热量。
这使得制冷剂从气态重新转变为液态,并释放出大量的热量。
4. 膨胀:压缩制冷剂通过膨胀阀进入蒸发器,使温度和压力都降低。
这个过程准备制冷剂循环再次进入蒸发器,持续吸热并循环往复。
通过这种循环过程,空气源热泵不断地从室外空气中吸收热量,然后通过压缩制冷剂的过程进行热能的升级,最后利用冷凝过程释放出的热量进行室内供暖或热水供应。
因此,空气源热泵能够在室内提供热量,而不需要依赖燃烧燃料产生额外的热能。

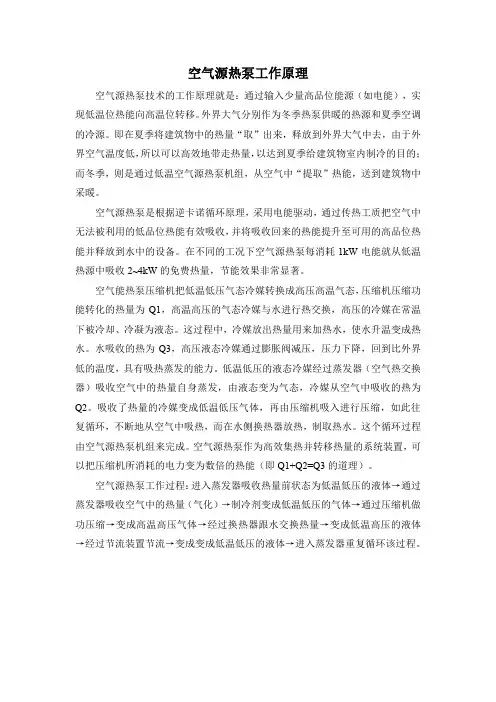

空气源热泵工作原理

空气源热泵工作原理空气源热泵技术的工作原理就是:通过输入少量高品位能源(如电能),实现低温位热能向高温位转移。
外界大气分别作为冬季热泵供暖的热源和夏季空调的冷源。
即在夏季将建筑物中的热量“取”出来,释放到外界大气中去,由于外界空气温度低,所以可以高效地带走热量,以达到夏季给建筑物室内制冷的目的;而冬季,则是通过低温空气源热泵机组,从空气中“提取”热能,送到建筑物中采暖。
空气源热泵是根据逆卡诺循环原理,采用电能驱动,通过传热工质把空气中无法被利用的低品位热能有效吸收,并将吸收回来的热能提升至可用的高品位热能并释放到水中的设备。
在不同的工况下空气源热泵每消耗1kW电能就从低温热源中吸收2~4kW的免费热量,节能效果非常显著。
空气能热泵压缩机把低温低压气态冷媒转换成高压高温气态,压缩机压缩功能转化的热量为Q1,高温高压的气态冷媒与水进行热交换,高压的冷媒在常温下被冷却、冷凝为液态。
这过程中,冷媒放出热量用来加热水,使水升温变成热水。
水吸收的热为Q3,高压液态冷媒通过膨胀阀减压,压力下降,回到比外界低的温度,具有吸热蒸发的能力。
低温低压的液态冷媒经过蒸发器(空气热交换器)吸收空气中的热量自身蒸发,由液态变为气态,冷媒从空气中吸收的热为Q2。
吸收了热量的冷媒变成低温低压气体,再由压缩机吸入进行压缩,如此往复循环,不断地从空气中吸热,而在水侧换热器放热,制取热水。
这个循环过程由空气源热泵机组来完成。
空气源热泵作为高效集热并转移热量的系统装置,可以把压缩机所消耗的电力变为数倍的热能(即Q1+Q2=Q3的道理)。
空气源热泵工作过程:进入蒸发器吸收热量前状态为低温低压的液体→通过蒸发器吸收空气中的热量(气化)→制冷剂变成低温低压的气体→通过压缩机做功压缩→变成高温高压气体→经过换热器跟水交换热量→变成低温高压的液体→经过节流装置节流→变成变成低温低压的液体→进入蒸发器重复循环该过程。
空气源热泵工作原理是什么

空气源热泵工作原理是什么
空气源热泵是一种利用空气中的热能进行加热和制冷的设备。
其工作原理基于热力学中的气体压缩和膨胀过程。
1. 压缩过程:空气源热泵中的压缩机将低温低压的制冷剂(一般为气体)吸入,然后通过压缩工作将制冷剂的压力和温度提高。
2. 高温高压制冷剂:经过压缩后,制冷剂成为高温高压气体,其温度通常会超过室内温度。
3. 排热:高温高压气体经过空气源热泵中的冷凝器,与循环的室外空气进行热交换。
在这个过程中,气体散发出热量,使其温度下降,从而将热量传递给室外空气。
4. 膨胀过程:高温高压气体通过膨胀阀放松,其中的压力和温度迅速降低。
5. 低温低压制冷剂:通过膨胀后,制冷剂成为低温低压气体,其温度低于室内温度。
6. 吸热:低温低压气体流经空气源热泵中的蒸发器,与循环的室内空气进行热交换。
在这个过程中,气体吸收外界空气中的热量,使室内空气温度升高。
通过不断循环以上过程,空气源热泵可以将低温的热能转移到室内空气中,起到加热的作用;同样,它也可以将室内的热能
转移到室外,起到制冷的作用。
空气源热泵的工作原理简单高效,且可以利用环境中的热能进行加热和制冷,具有较好的节能效果。

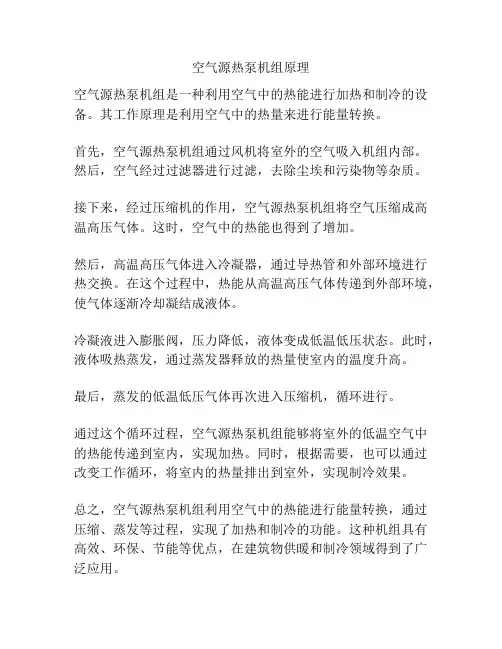

空气源热泵机组原理

空气源热泵机组原理
空气源热泵机组是一种利用空气中的热能进行加热和制冷的设备。
其工作原理是利用空气中的热量来进行能量转换。
首先,空气源热泵机组通过风机将室外的空气吸入机组内部。
然后,空气经过过滤器进行过滤,去除尘埃和污染物等杂质。
接下来,经过压缩机的作用,空气源热泵机组将空气压缩成高温高压气体。
这时,空气中的热能也得到了增加。
然后,高温高压气体进入冷凝器,通过导热管和外部环境进行热交换。
在这个过程中,热能从高温高压气体传递到外部环境,使气体逐渐冷却凝结成液体。
冷凝液进入膨胀阀,压力降低,液体变成低温低压状态。
此时,液体吸热蒸发,通过蒸发器释放的热量使室内的温度升高。
最后,蒸发的低温低压气体再次进入压缩机,循环进行。
通过这个循环过程,空气源热泵机组能够将室外的低温空气中的热能传递到室内,实现加热。
同时,根据需要,也可以通过改变工作循环,将室内的热量排出到室外,实现制冷效果。
总之,空气源热泵机组利用空气中的热能进行能量转换,通过压缩、蒸发等过程,实现了加热和制冷的功能。
这种机组具有高效、环保、节能等优点,在建筑物供暖和制冷领域得到了广泛应用。
空气源热泵原理

空气源热泵原理热泵热水机组是目前世界上最先进、能效比最高的热水设备之一,它根据逆卡诺循环原理,采用电能驱动,通过传热工质把自然界的空气、水、土壤或其它低温热源中无法被利用的低品热能有效吸收,并将吸收回来的热能提升至可用的高品位热能并释放到水中的设备。
在不同的工况下热泵热水机组每消耗1kW电能就从低温热源中吸收2~6kW的免费热量,节能效果非常显著。
★热泵热水机组由压缩机、蒸发器、膨胀阀、冷凝器等部件组成。
工作原理是通过压缩机做功,使工质产生物理变相(气态--液态--气态),利用这一往复循环相变过程不断吸热和放热,由吸热装置吸取免费的热量,经过热交换器使冷水升温,制取的热水通过水循环系统送至用户。
★传热工质是一种特殊的物质,在实际运行当中,传热工质的蒸发温度可达-20℃左右,因此即使-5℃的环境温度相对于它来说也是"高温热源",也能正常吸热。
此外工质的冷凝温度可达75℃,确保产出60℃的热水。
空气源热泵技术是基于逆卡诺循环原理建立起来的一种节能、环保制热技术。
空气源热泵系统通过自然能(空气蓄热)获取低温热源,经系统高效集热整合后成为高温热源,用来取(供)暖或供应热水,整个系统集热效率甚高。
热泵有四大优点,第一是节能,有利于能源的综合利用,第二点是有利于环境保护,第三点是冷热结合,设备应用率高,节省出投资,第四因为它是电驱动,所以它调控比较方便,因此热泵备受大家的关心。
热泵技术就二十一世纪的一个能源技术,能通过热泵的形式,可以提高能效的利用,能效的利用有两个含义,从环境角度来讲,可以减少温室气体的排放,减少对环境的有害的因素,从另外一个方面来说,就是解决电力高空负荷的一项技术。
★热泵产品属于太阳能产品吗?从工作原理上讲,不属于传统太阳能产品。
热泵产品与常规太阳能产品区别较大,常规太阳能产品利用水为介质,必须依靠太阳光的直射或辐射才能达到供热效果,而产品,利用制冷剂吸收空气中的热能和太阳辐射能,并通过压缩机压缩制热后与水交换热量来达到供热效果,因此产品与空调原理相同。
空气源热泵取暖的原理

空气源热泵取暖的原理
空气能热泵是不错的供暖电器之一,可以保证室内有足够的温暖,不过要知道使用原理和注意事项,以免影响到后期的正常使用,那么空气能热泵供暖原理是怎样的,以及空气能热泵使用要注意哪些呢。
一、空气能热泵供暖原理是怎样的
空气能热泵供暖,是通过电能来让其内部的压缩机产生工作,从而吸入空气中低温空气,当低温空气进入到冷凝器、蒸发器,将冷水加热成热水,在通过循环系统,让热水流进每个家庭中,满足居住者的供热需求。
二、空气能热泵使用要注意哪些
1、大多数人在使用热泵采暖的时间,是在晚上睡觉的时间段,而在白天或没人在家的时间段,会将其关闭,其实这样并不是正确的做法,不仅无法做的节能省电,而且损坏主机。
因此,没有使用的时候,将温度调制最低即可,没必要关闭。
2、在空气能热泵的主显示屏幕上,会有很多功能按键,包括定时、调温、开机键等,要是随意在显示屏_上乱按的话,容易影响到机器的正常运转,甚至出现无法开机的情况。
另外不要将热泵的温度调到最高,耗电大,且易烧坏主机。
3、空气能热泵使用的时间久了,是会产生化霜水的,这时若不及时清理掉的话,会导致其留到地面上,出现结冰的现象,给人们的出行带来危险。
而且在主机周边,是不能堆放过多杂物的,以免出现热能受阻的情况,降低制热效果。
1。
空气热泵工作原理

空气源热泵工作原理一、空气源热泵工作原理冬天热泵是以制冷剂为热媒,在空气中吸收热能(在蒸发器中间接换热),经压缩机将低温位的热能提升为高温位热能,加热系统循环水(在冷凝器中间接换热);夏天热泵是以制冷剂为冷媒,在空气中吸收冷量(在冷凝器器中间接换热),经压缩机将高温位的热能降低为低温位冷能,制冷系统循环水(在蒸发器中间接换热);从而使不能直接利用的热能(冷能)再生为可直接利用的热能(冷能),得到了只消耗少量电能,而获得2~6倍于输入功率的节能回报,这是热泵工作原理决定的。
空气作为可再生能源是取之不尽用之不竭的天然资源,热泵利用可再生能源—空气能,并辅以清洁能源—电能,运行中没有任何污染,是国家大力推广的开发和利用可再生能源的绿色环保设备。
热泵工作原理见下图:二、空气源热泵节能原理下图更能帮助理解空气源热泵节能的必然性,因为吸收室外空气的热量是免费的,而且产热量是以它为主。
空气源热泵热平衡式为:供热量=吸收室外空气的热量+消耗的电能供冷量=吸收室外空气的冷量+消耗的电能例如:某人从开发区挑担子至市区最多担100公斤。
他做了多少功,用了多少力,有一个可以计量的定量及定值。
同样用这么多力做多少功推动一辆车子,借助车子这个设备,可以将400公斤的货物用同样的这么多功,同样这么多的力,推到市区。
所以借助于车这种设备,产生的效果4倍于挑担的效果。
所以热泵这种设备类似于车,而普通电、燃气、燃煤热水设备类似于一个人挑担子。
三、空气源热泵的优势1)一年四季全天候运行,不受夜晚、阴天、下雨和下雪等各种天气的影响。
2)节能型产品:该空气源热泵机组以空气为低温热源制取热量,耗电量仅为电锅炉全年的1/4;同燃煤、油、气锅炉比,可节省40%以上的能源,短期内可收回投资。
3)环保无污染:该系统运行无任何的燃烧物及排放物,制冷剂对臭氧层零污染,具有良好的社会效益。
4)运行安全可靠:整个系统的运行无传统锅炉(燃油或燃气或电锅炉)中可能存在的易燃、易爆、中毒、短路等危险,是一种安全可靠的中央空调系统。
空气源热泵系统原理

空气源热泵系统原理一、空气源热泵系统的工作原理空气源热泵系统是一种利用空气中的热能进行能量转换的设备。
它主要由蒸发器、压缩机、冷凝器和膨胀阀等组成。
其工作原理如下:1. 蒸发器:蒸发器是空气源热泵系统的关键部件之一,也是热泵循环的起始点。
在蒸发器中,制冷剂吸收空气中的热量,从而使空气中的热能转移到制冷剂中。
2. 压缩机:压缩机是空气源热泵系统中的核心部件,它的作用是将制冷剂压缩成高温高压气体。
压缩机通过增加制冷剂的压力,使其温度升高,以便更好地利用热能。
3. 冷凝器:冷凝器是空气源热泵系统中的热交换器,它的功能是将高温高压的制冷剂释放热量,使其冷却、冷凝成高压液体。
4. 膨胀阀:膨胀阀是空气源热泵系统中的节流装置,它的作用是降低制冷剂的压力,使其温度降低,以便再次吸收空气中的热量。
通过上述循环过程,空气源热泵系统实现了对空气中的热能的收集和利用,将其转化为供暖、空调或热水等能源。
这种系统既能在冬季提供供暖,又能在夏季提供制冷,具有很高的能源利用效率和环境友好性。
二、空气源热泵系统的优势空气源热泵系统在能源利用和环境保护方面具有以下优势:1. 高效节能:空气源热泵系统利用空气中的热能进行能量转换,不需要燃料燃烧,因此能源利用效率高。
研究表明,与传统的供暖方式相比,空气源热泵系统能够节省30%至50%的能源消耗。
2. 环保节能:空气源热泵系统不产生直接的烟尘、废气和废水排放,减少了环境污染和能源浪费。
同时,由于利用了可再生的热能源,空气源热泵系统也有助于减少对化石燃料的依赖,降低温室气体排放。
3. 适应性强:空气源热泵系统适用于各种气候条件下的供暖和制冷需求。
无论是在严寒的冬季还是酷热的夏季,空气源热泵系统都能提供稳定的室内温度。
4. 综合利用热能:空气源热泵系统在运行过程中,会产生一定的余热。
这些余热可以用于供暖、热水或其他热能利用,提高能源的综合利用效率。
5. 使用安全可靠:空气源热泵系统不涉及燃烧过程,不存在火灾、煤气中毒等安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
空气源热泵的工作原理
一、空气源热泵简介
1、什么是空气源热泵
空气源热泵又叫空气源热泵热水器,顾名思义就是把空气中的热量通过冷媒搬运到水中,传统的电热水器和燃气热水器是通过消耗燃气和电能来获得热能,而空气能热水器是通过吸收空气中的热量来达到加热水的目的,在消耗相同电能的情况下可以吸收相当于三倍电能左右的热能来加热水。
热泵组成四大件:蒸发器、压缩机、冷凝器和节流装置四个部件。
2、空气源热泵工作原理
空气能热水器是按照"逆卡诺"原理工作的,具体来说,就是"室外机"作为热交换器从室外空气吸热,加热低沸点工质(冷媒)并使其蒸发,冷媒蒸汽经由压缩机压缩升温进入水箱,将热量释放至其中的水并冷凝液化,随后节流降压降温回到室外的热交换器进入下一个循环。
简单来说是吸收空气中的热量来加热水。
运用热泵工作原理制热,与空调制冷相反--国家制冷标准是1000瓦,电制冷2800瓦。
根据热平衡的原理,同时最少产生2800瓦的热量,加上输入的1000瓦电,实际产生的热量在3000--4000瓦,把这些热量输送到保温水箱,其耗电量只是电热水器的四分之一(电
热水器即使热效率100%,输入1000电也只有1000瓦的热)。
二、热力学定律
1、热力学第一定律
自然界一切物体都具有能量,能量有各种不同形式,它能从一种形式转化为另一种形式,从一个物体传递给另一个物体,在转化和传递过程中能量的总和不变。
在热力学中,系统发生变化时,设与环境之间交换的热为Q,与环境交换的功为W,可得热力学能(亦称内能)的变化为
ΔU = Q+ W
热可以转变为功,功也可以转变为热;消耗一定的功必产生一定的热,一定的热消失时,也必产生一定的功。
2、热力学第二定律
克劳修斯表述:不可能把热量从低温物体传向高温物体而不引起其它变化。
开尔文表述:不可能制成一种循环动作的热机,从单一热源取热,使之完全变为功而不引起其它变化。
这是从能量消耗的角度说的。
开尔文表述还可以表述成:第二类永动机不可能实现
三、卡诺循环
1、卡诺循环定义
卡诺循环(Carnot cycle) 是由法国工程师尼古拉·莱昂纳尔·萨迪·卡诺于1824年提出的,以分析热机的工作过程,卡诺循环包括四个步骤:等温吸热,在这个过程中系统从高温热源中吸收热量; 绝热膨胀,在这卡诺循环ts图个过程中系统对环境作功,温度降低; 等温放热,在这个过程中系统向环境中放出热量,体积压缩; 绝热压缩,系统恢复原来状态,在等温放热
和绝热压缩过程中系统对环
境作负功。
卡诺循环可以想象
为是工作于两个恒温热源之
间的准静态过程,其高温热源
的温度为T1,低温热源的温
度为T2。
这一概念是1824
年N.L.S.卡诺在对热机的最
大可能效率问题作理论研究时提出的。
卡诺假设工作物质只与两个恒温热源交换热量,没有散热、漏气、摩擦等损耗。
为使过程是准静态过程,工作物质从高温热源吸热应是无温度差的等温膨胀过程,同样,
向低温热源放热应是等温压缩过程。
因限制只与两热源交换热量,脱离热源后只能是绝热过程。
作卡诺循环的热机叫做卡诺热机。
2、卡诺循环的效率
通过热力学相关定理我们可以得出,卡诺循环的效率ηc=1-T2/T1,由此可以看出,卡诺循环卡诺循环的效率只与两个热源的热力学温度有关,如果高温热源的温度T1愈高,低温热源的温度
T2愈低,则卡诺循环的效
率愈高。
因为不能获得T1
→∞的高温热源或
T2=0K(-273℃)的低温热
源,所以,卡诺循环的效率
必定小于1。
