测量轴承径向游隙的方法完整版
圆柱滚子轴承游隙测量方法
圆柱滚子轴承游隙测量方法1. 什么是圆柱滚子轴承？说到圆柱滚子轴承，大家一定会想，这东西到底是个啥？简单来说，它就是机器里的一个小部件，能让转动变得顺滑。
你可以把它想象成一辆车的轮子，越滑越好。
没错，轴承在机械中就像是车轮在路上，少了它，转动的过程就会像在泥地里打滑一样，不仅费劲，还容易坏事儿。
这玩意儿的好坏可直接影响到机器的性能。
要是游隙过大，机器就容易发出“咯吱咯吱”的声音，久而久之还会出现损坏。
反之，游隙太小，虽然安静，但会导致摩擦增大，产生热量，真是个矛盾的存在。
不过，别担心，咱们有测量的方法，来帮助大家找出这个“游隙”的秘密。
2. 游隙是什么？2.1 游隙的定义游隙就是指轴承内圈和外圈之间的空间，简单说就是那点空隙。
就像你和你朋友之间的小距离，太远了不亲密，太近了又尴尬，对吧？这个空间的大小影响着转动的灵活性与稳定性。
游隙合适，机器工作得像火箭一样；游隙不合适，就像猪八戒骑猪，哪儿都不顺畅。
2.2 游隙的影响游隙不仅关系到机器的工作效率，还影响到使用寿命。
游隙过大，零件磨损得快，就像你吃的零食没放好，最后全都变成渣渣；游隙过小，又容易卡住，简直让人心急如焚。
想想看，天天盯着机器，生怕它出问题，心累不心累？3. 如何测量游隙？3.1 准备工具想测量游隙，得先准备好工具。
没错，这就像做饭之前要备齐所有的材料。
通常，你需要一个游隙测量仪、卡尺或者塞尺，这些都是小家伙，能帮你精准测量。
记得，工具好，事半功倍，谁都不想手忙脚乱地在机器旁边琢磨。
3.2 测量步骤接下来就是测量步骤啦。
第一步，把轴承放平稳，这就像你坐下喝水，得稳当。
然后，使用游隙测量仪，慢慢地插入内外圈之间的缝隙，注意不要太用力，别把轴承捏坏了，毕竟咱们可不想让它“受伤”。
在这个过程中，你要时刻保持专注，就像打乒乓球，眼睛得盯着球。
测量完成后，记录下游隙的数值。
这个时候，心里别忘了暗自得意，感觉就像你考了个好成绩，心里美滋滋的。
然后，和生产厂家的标准值对比一下，如果符合标准，那就太棒了，恭喜你，做得好！如果不合适，那可得想办法调整，记得，调节游隙可不是小事儿，要认真对待哦。

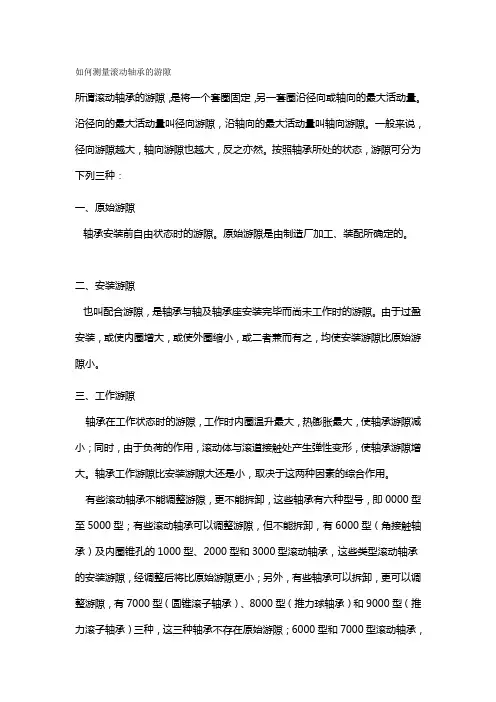

如何测量滚动轴承的游隙
如何测量滚动轴承的游隙所谓滚动轴承的游隙，是将一个套圈固定，另一套圈沿径向或轴向的最大活动量。
沿径向的最大活动量叫径向游隙，沿轴向的最大活动量叫轴向游隙。
一般来说，径向游隙越大，轴向游隙也越大，反之亦然。
按照轴承所处的状态，游隙可分为下列三种：一、原始游隙轴承安装前自由状态时的游隙。
原始游隙是由制造厂加工、装配所确定的。
二、安装游隙也叫配合游隙，是轴承与轴及轴承座安装完毕而尚未工作时的游隙。
由于过盈安装，或使内圈增大，或使外圈缩小，或二者兼而有之，均使安装游隙比原始游隙小。
三、工作游隙轴承在工作状态时的游隙，工作时内圈温升最大，热膨胀最大，使轴承游隙减小；同时，由于负荷的作用，滚动体与滚道接触处产生弹性变形，使轴承游隙增大。
轴承工作游隙比安装游隙大还是小，取决于这两种因素的综合作用。
有些滚动轴承不能调整游隙，更不能拆卸，这些轴承有六种型号，即0000型至5000型；有些滚动轴承可以调整游隙，但不能拆卸，有6000型（角接触轴承）及内圈锥孔的1000型、2000型和3000型滚动轴承，这些类型滚动轴承的安装游隙，经调整后将比原始游隙更小；另外，有些轴承可以拆卸，更可以调整游隙，有7000型（圆锥滚子轴承）、8000型（推力球轴承）和9000型（推力滚子轴承）三种，这三种轴承不存在原始游隙；6000型和7000型滚动轴承，径向游隙被调小，轴向游隙也随之变小，反之亦然，而8000型和9000型滚动轴承，只有轴向游隙有实际意义。
合适的安装游隙有助于滚动轴承的正常工作。
游隙过小，滚动轴承温度升高，无法正常工作，以至滚动体卡死；游隙过大，设备振动大，滚动轴承噪声大。
泵阀技术论坛%r)E1G+f.T j'].o'\径向游隙的检查方法如下：1、有手转动轴承，轴承应平稳灵活无卡涩现象。
2、用手晃动轴承外圈，即使径向游隙只有0.01mm，轴承最上面一点的轴向移动量，也有0.10~0.15 mm。
这种方法专用于单列向心球轴承。
减速机轴承游隙调整技巧及测量的方法
减速机轴承游隙调整技巧及测量的方法一、减速机轴承游隙滚动轴承的内、外圈和滚动体之间存在一定的间隙，因此内、外圈之间可以有相对位移。
在无负荷作用时，一个套圈固定不动，另一个套圈沿轴承的径向和轴向从一个极限位置到另一个极限位置的移动量，分别称为径向游隙和轴向游隙，如图所示。
按照轴承所处的状态，游隙分为三种。
(1)原始游隙。
指滚动轴承安装前自由状态时的游隙，它是由制造厂加工、装配所确定的。
(2)安装游隙，也叫配合游隙。
是轴承与轴及轴承座安装完毕而尚未工作时的游隙。
由于过盈安装，或是内圈增大，或是外圈缩小，或二者兼有之，均使安装游隙比原始游隙小。
(3)工作游隙。
滚动轴承在工作状态时的游隙，工作时内圈温升最大，热膨胀最大，使轴承游隙减小；同时由于负荷的作用，滚动体与滚道接触处产生弹性变形，使轴承游隙增大，轴承的工作游隙比安装游隙大还是小，取决于这两种因素的综合作用。
二、轴承工作游隙不合适的危害工作游隙是滚动轴承的重要质量指标，也是轴承应用中的重要参数。
在实际使用中，轴承的工作游隙将影响到轴承中的负荷分布、振动、噪声、摩擦力矩和寿命。
轴承的工作游隙不合适会对减速器造成危害。
(1)轴承的工作游隙过小轴承的工作游隙过小，将增大轴承的摩擦力矩，从而产生大量的热，容易导致轴承发热损坏。
这是因为，当轴承的工作游隙过小时，将导致轴承的滚动体与轴承内外圈的润滑不良，因干摩擦产生大量的热，产生磨损、胶结、轴承内外圈胀裂等现象，会造成轴承损坏。
(2)轴承的工作游隙过大轴承的工作游隙过大，主要由轴承的自然游隙选用过大、轴承的压紧力不够引起。
在高速运转的减速机中，当轴承的自然游隙较大时，导致工作游隙也相对较大，这将造成减速机在运行过程中振动较大，降低轴承的使用寿命。
通过对生产中减速机故障分析，认为该减速机轴承损坏是由于轴承的工作游隙过小造成的。
三、轴承游隙的测量轴承游隙测量的方法主要有专用仪器测量法、简单测量法及塞尺测量法。
塞尺测量法在现场使用最广泛，适用于大型和特大型圆柱滚子轴承径向游隙的测量，将轴承立起或平放测量，若有争议时以轴承平放时的测值为准。
曲轴轴承径向间隙的常用检验方法_概述及解释说明
曲轴轴承径向间隙的常用检验方法概述及解释说明1. 引言1.1 概述曲轴轴承是发动机等旋转机械装置中的重要组成部分，其径向间隙的大小直接影响着机械装置的性能和寿命。
对曲轴轴承径向间隙进行准确可靠的检验方法研究，是保证机械设备运行正常的重要保障之一。
1.2 文章结构本文将概述和解释曲轴轴承径向间隙的常用检验方法。
首先，在第2部分中，会详细介绍常用的三种检验方法。
然后，在第3部分中，会逐一解释每种方法的原理和操作步骤。
最后，在第4部分中，将对这些方法的优缺点以及适用场景进行总结，并给出对曲轴轴承径向间隙检验方法未来发展的展望和建议。
1.3 目的本文旨在提供一份全面且清晰的指南，使读者能够了解并选择适合自己需求的曲轴轴承径向间隙检验方法。
通过本文的阅读，读者将获得关于各种不同方法如何工作以及它们之间相互比较的基本知识。
同时，通过总结和展望部分的内容，读者还可以了解到曲轴轴承径向间隙检验方法未来可能的发展方向，并有机会提出自己的建议。
2. 曲轴轴承径向间隙的常用检验方法：2.1 方法一：方法一是通过使用游标卡尺进行测量。
首先，将游标卡尺的脚尖放置在曲轴轴承的内圈上，并确保脚尖与内圈完全接触。
然后，用手使曲轴旋转，使得轴承内圈沿着其周向移动。
在移动过程中，记录游标卡尺上显示的最大和最小读数。
径向间隙可通过最大和最小读数之差来计算。
2.2 方法二：方法二是使用量具测定器进行测量。
首先，在曲轴与内圈之间放置一个测定器，以便能够正确定位曲轴相对于内圈的位置。
然后，通过调节测定器直至接触到曲轴，记录下此时测定器上的读数。
重复这个过程多次，并计算出记录值的平均值作为径向间隙。
2.3 方法三：方法三是利用影像技术进行测量。
该方法使用专门设计的设备对曲轴和轴承进行影像采集，并通过图像处理软件分析这些图像来计算径向间隙。
该方法减少了人为误差，并提供了高精度的测量结果。
这些方法在曲轴轴承径向间隙的检验中被广泛应用，每种方法都有其优缺点。

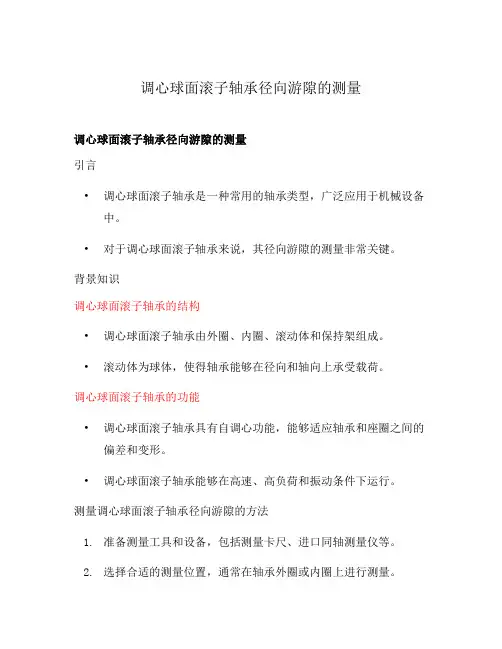

调心球面滚子轴承径向游隙的测量
调心球面滚子轴承径向游隙的测量调心球面滚子轴承径向游隙的测量引言•调心球面滚子轴承是一种常用的轴承类型，广泛应用于机械设备中。
•对于调心球面滚子轴承来说，其径向游隙的测量非常关键。
背景知识调心球面滚子轴承的结构•调心球面滚子轴承由外圈、内圈、滚动体和保持架组成。
•滚动体为球体，使得轴承能够在径向和轴向上承受载荷。
调心球面滚子轴承的功能•调心球面滚子轴承具有自调心功能，能够适应轴承和座圈之间的偏差和变形。
•调心球面滚子轴承能够在高速、高负荷和振动条件下运行。
测量调心球面滚子轴承径向游隙的方法1.准备测量工具和设备，包括测量卡尺、进口同轴测量仪等。
2.选择合适的测量位置，通常在轴承外圈或内圈上进行测量。
3.使用测量卡尺等工具测量轴承的内径、外径和宽度，记录测量结果。
4.将测量仪器放置在轴承上，测量轴承的径向游隙。
5.根据测量结果，判断轴承的径向游隙是否符合要求。
6.如有需要，进行调整和校准，以保证轴承正常工作。
测量误差及注意事项•在进行测量前，需要校准测量仪器，避免测量误差的出现。
•在测量过程中，要注意避免外力的影响，保持测量精度。
•调心球面滚子轴承径向游隙的测量误差通常在几个微米范围内，需要注意小数位数的处理。
结论•调心球面滚子轴承径向游隙的测量是保证轴承正常工作的重要环节。
•合理选择测量方法和仪器，并注意测量误差的控制，能够提高测量的准确性。
•在实际应用中，根据测量结果调整和校准轴承的径向游隙，以确保轴承正常运行。
以上是关于调心球面滚子轴承径向游隙的测量的相关介绍，希望对读者有所帮助。
深入了解调心球面滚子轴承的径向游隙测量调心球面滚子轴承的径向游隙意义•调心球面滚子轴承的径向游隙是指内圈和外圈之间的间隙，它对轴承的负荷承受能力、旋转性能和寿命等起着重要作用。
•正确的径向游隙设置可以减少滚子与内外圈的接触压力，降低滚动损失和发热量，提高轴承的转动效率。
测量调心球面滚子轴承径向游隙的工具•测量调心球面滚子轴承径向游隙通常使用同轴测量仪，它是一种能够测量内圈和外圈之间距离的特殊工具。
轴承游隙测量方法
轴承游隙测量方法轴承游隙是指轴承内外圈之间的间隙，它直接影响着轴承的运转性能和寿命。
因此，准确测量轴承游隙对于轴承的质量控制和性能评估至关重要。
本文将介绍几种常见的轴承游隙测量方法，希望能对相关领域的工程师和研究人员有所帮助。
1. 直接测量法。
直接测量法是最为直接和简单的一种测量方法，它通过测量轴承内外圈的实际尺寸来确定轴承游隙。
具体操作步骤如下：（1）使用外径千分尺测量外圈直径D1，内径千分尺测量内圈直径d1；（2）计算轴承内外圈的间隙，游隙=C-(D1-d1)，其中C为内外圈组装后的实际距离。
直接测量法的优点是操作简单，结果准确。
但缺点也很明显，即需要拆卸轴承才能进行测量，不适用于在线测量。
2. 感应式测量法。
感应式测量法是一种非接触式的测量方法，它利用感应式传感器对轴承内外圈的金属材料进行感应，从而测量出轴承的游隙。
具体操作步骤如下：（1）将感应式传感器安装在测量仪器上，并对准轴承内外圈；（2）启动测量仪器，传感器将感应内外圈的金属材料，从而得出游隙值。
感应式测量法的优点是非接触式测量，不会对轴承造成损伤，适用于在线测量。
但缺点是测量结果受到外界干扰较大。
3. 振动测量法。
振动测量法是一种通过测量轴承振动信号来确定轴承游隙的方法。
具体操作步骤如下：（1）将振动传感器安装在轴承上，并连接到振动分析仪器；（2）启动轴承，记录振动信号，并进行分析，得出轴承游隙值。
振动测量法的优点是可以在不拆卸轴承的情况下进行测量，并且可以实现在线监测。
但缺点是对测量仪器的精度要求较高，且受到外界振动干扰较大。
综上所述，轴承游隙的准确测量对于轴承的质量控制和性能评估至关重要。
不同的测量方法各有优缺点，工程师和研究人员应根据实际情况选择合适的测量方法，并不断优化改进，以确保轴承的稳定性和可靠性。
测量轴承径向游隙的方法
测量轴承径向游隙的方法轴承的径向游隙是指在装配和运转过程中，由于零件尺寸误差和热膨胀等因素引起的轴承内部加工面间的间隙。
该游隙对于轴承的运转性能和寿命具有重要影响，因此对其进行准确测量是非常重要的。
下面介绍一种常用的测量轴承径向游隙的方法：1.采用内外套法：步骤一：选择一个球或者圆柱状的量具，尺寸应稍小于轴承的孔径，将其套入轴承内部，并在量具上加装一个可测量量具间隙的装置。
步骤二：使用一把不锈钢尺寸具备可调节性的外径尺寸量具，将其套在轴承的外圆面上，使之与内径量具相接触。
步骤三：通过调节外径尺寸量具的尺寸，使得量具与轴承内径量具之间形成一定的受力状态。
步骤四：测量该状态下的轴承内径量具与外径量具之间的间隙，该间隙即代表轴承的径向游隙。
2.采用弹簧量具法：步骤一：在轴承的内孔径上加装一个与该孔径相匹配的弹簧量具。
步骤二：使用加装在一个活塞上的另一具备可调节性的测量量具，通过向该量具加压，使之与轴承内径量具形成一定的受力状态。
步骤三：测量该状态下的轴承内径量具与外径量具之间的间隙，该间隙即为轴承的径向游隙。
无论是采用内外套法还是弹簧量具法，测量之前需确保测量工具的准确度，并在测量过程中需注意以下几点：1.测量轴承之前，需确保轴承表面清洁，并去除表面污垢和油膜。
2.使用合适的工具进行测量，确保轴承的形状和尺寸不会被破坏。
3.在测量中需使轴承保持水平状态，避免受力不均导致测量误差。
4.测量结果可能会受到温度变化的影响，因此需将测量结果折算至标准温度条件下。
总之，测量轴承径向游隙的方法需要准确可靠的测量工具和严谨的操作流程，以保证测量结果的准确性。
通过正确测量并控制轴承的径向游隙，可以提高轴承的运转性能和寿命，确保设备的正常运转。
测量轴承径向游隙的方法完整版
测量轴承径向游隙的方法HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】测量轴承径向游隙的方法国家和轴承行业都有专门的检测标准（JB/T3573-93）来规定。
在轴承制造工厂都有专用的检测仪器来测量轴承的径向游隙。
对于调心轴承的径向游隙，通常采用塞尺测量方法。
下面介绍用塞尺测量调心滚子轴承径向游隙的方法：A．将轴承竖起来，合拢。
要点：轴承的内圈与外圈端面平行，不能有倾斜。
将大拇指按住内圈并摆动2-3次，向下按紧，使内圈和滚动体定位入座。
定位各滚子位置，使在内圈滚道顶部两边各有一个滚子，将顶部两用人才个滚子向内推，以保证它们和内圈滚道保持合适的接触。
B．根据游隙标准选配好塞尺。
要点：由轴承的内孔尺寸查阅游隙标准中相对应的游隙数值，根据其最大值和最小值来确定塞尺中相应的最大和最小塞尺片。
C．选择径向游隙最大处测量。
要点：轴承竖起来后，机上部外圈滚道与滚子之间的间隙就是径向游隙最大处。
D．用塞尺测量轴承的径向游隙。
要点：转动套圈和滚子保持架组件一周，在连续三个滚子能通过，而在其余滚子上均不能通过时的塞尺片厚度为最大径向游隙测值；在连续三个滚子上不能通过，而在其余滚子上均能通过时的塞尺片厚度为最小径向游隙测值。
取最大和最小径向游隙测值的算术平均值作为轴承的径向游隙值。
在每列的径向游隙合格后，取两用人才列的游隙的算术平均值作为轴承的径向游隙。
对于单列角接触球轴承、圆锥滚子轴承和推力轴承，其安装的最后工作是调整轴承的轴向游隙。
轴承的轴向游隙需要根据安装结构、载荷、工作温度和轴承性能进行精确调整。
下面介绍轴向游隙的测量方法和如何调整轴向游隙。
利用千分表测量汽车轮毂轴承轴向游隙方法：将带有千分表的支座稳固地置于机身或壳体内，把千分表表头硕在轴的光洁表面上，向两个方向推轴，表针指示的界限偏差，即为其轴向游隙数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量轴承径向游隙的方
法
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
测量轴承径向游隙的方法
国家和轴承行业都有专门的检测标准（JB/T3573-93）来规定。
在轴承制造工厂都有专用的检测仪器来测量轴承的径向游隙。
对于调心轴承的径向游隙，通常采用塞尺测量方法。
下面介绍用塞尺测量调心滚子轴承径向游隙的方法：
A．将轴承竖起来，合拢。
要点：轴承的内圈与外圈端面平行，不能有倾斜。
将大拇指按住内圈并摆动2-3次，向下按紧，使内圈和滚动体定位入座。
定位各滚子位置，使在内圈滚道顶部两边各有一个滚子，将顶部两用人才个滚子向内推，以保证它们和内圈滚道保持合适的接触。
B．根据游隙标准选配好塞尺。
要点：由轴承的内孔尺寸查阅游隙标准中相对应的游隙数值，根据其最大值和最小值来确定塞尺中相应的最大和最小塞尺片。
C．选择径向游隙最大处测量。
要点：轴承竖起来后，机上部外圈滚道与滚子之间的间隙就是径向游隙最大处。
D．用塞尺测量轴承的径向游隙。
要点：转动套圈和滚子保持架组件一周，在连续三个滚子能通过，而在其余滚子上均不能通过时的塞尺片厚度为最大径向游隙测值；在连续三个滚子上不能通过，而在其余滚子上均能通过时的塞尺片厚度为最小径向游隙测值。
取最大和最小径向游隙测值的算术平均值作为轴承的径向游隙值。
在每列的径向游隙合格后，取两用人才列的游隙的算术平均值作为轴承的径向游隙。
对于单列角接触球轴承、圆锥滚子轴承和推力轴承，其安装的最后工作是调整轴承的轴向游隙。
轴承的轴向游隙需要根据安装结构、载荷、工作温度和轴承性能进行精确调整。
下面介绍轴向游隙的测量方法和如何调整轴向游隙。
利用千分表测量汽车轮毂轴承轴向游隙方法：将带有千分表的支座稳固地置于机身或壳体内，把千分表表头硕在轴的光洁表面上，向两个方向推轴，表针指示的界限偏差，即为其轴向游隙数值。
