表１深沟球轴承（圆柱孔）的径向游隙单位u m表２调心球轴承的径向游隙（１）圆柱孔轴承单位 u m表２调心球轴承的径向游隙（２）圆锥孔轴承单位 um表５四列圆柱滚子轴承的径向游隙（圆柱孔）单位 um表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 u m表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 u m表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 u m轴承游隙标准查询业讲法：所谓内部游隙是轴承外轮、内轮、钢球间的游隙量。
一般固定内轮把外轮上下方向运动时的运动量称为径向游隙，左右方向运动时的运动量称为轴向游隙。
在轴承运转中，内部游隙的大小是左右振动、发热、疲劳寿命等性能的主要因素。
深沟球轴承用普通径向内部游隙表示，在实际测定中，为了得到稳定的测定值，加上了规定的负载，因轴承的弹性变形，此时的测定值比实际值大，所以经过修正可求得真正的游隙。
径向内部游隙和轴向内部游隙的关系：轴向内部游隙由钢球直径、内外轮沟道半径、径向内部游隙的值决定，是普通径向游隙的10倍左右。
作为想减小安装后的轴向内部游隙，选择小的径向游隙和大的过盈量配合是危险的。
游隙的常见代号：C3——向心轴承径向游隙，比标准游隙大；MC3——小型、微型球轴承径向游隙标准游隙。
详细如下：C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
C5——向心轴承径向游隙，比C4游隙大。
CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。
CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。
CC——圆柱滚子轴承（不可互换）径向标准游隙。
CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。
CC4——圆柱滚子轴承（不可互换）径向游隙，比CC3游隙大。
CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大。
轴承游隙表
轴承游隙表集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]表１深沟球轴承（圆柱孔）的径向游隙单位u m表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承游隙标准查询m)柱内径隙（μm）锥内孔隙（μm）业讲法：所谓内部游隙是轴承外轮、内轮、钢球间的游隙量。
一般固定内轮把外轮上下方向运动时的运动量称为径向游隙，左右方向运动时的运动量称为轴向游隙。
在轴承运转中，内部游隙的大小是左右振动、发热、疲劳寿命等性能的主要因素。
深沟球轴承用普通径向内部游隙表示，在实际测定中，为了得到稳定的测定值，加上了规定的负载，因轴承的弹性变形，此时的测定值比实际值大，所以经过修正可求得真正的游隙。
径向内部游隙和轴向内部游隙的关系：轴向内部游隙由钢球直径、内外轮沟道半径、径向内部游隙的值决定，是普通径向游隙的10倍左右。
作为想减小安装后的轴向内部游隙，选择小的径向游隙和大的过盈量配合是危险的。
游隙的常见代号：C3——向心轴承径向游隙，比标准游隙大；MC3——小型、微型球轴承径向游隙标准游隙。
详细如下：C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
C5——向心轴承径向游隙，比C4游隙大。
CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。
CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。
CC——圆柱滚子轴承（不可互换）径向标准游隙。
CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。
CC4——圆柱滚子轴承（不可互换）径向游隙，比CC3游隙大。
CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大。
MC1——小型，微型球轴承径向游隙，比MC2游隙小。
轴承游隙选择说明及游隙对照表
轴承游隙选择说明及游隙对照表滚动轴承的游隙分为径向游隙ur和轴向游隙ua。
它们分别表示一个套圈固定时，另一套圈沿径向和轴向由一个极限位置到另一个极限位置的移动量。
各类轴承的径向游隙ur和轴向游隙ua之间有一定的对应关系，如图1 所示。
径向游隙又分为原始游隙、安装游隙和工作游隙。
原始游隙指未安装前的游隙。
各种轴承的原始游隙分组数值见表1〜表7.合理的轴承游隙的选择，应在原始游隙的基础上，考虑因配合、内外圈温度差以及载荷等因素所引起的游戏变化，以使工作游隙接近于最佳状态。
由于过盈配合和温度的影响，轴承的工作游隙小于原始游隙。
0组径向游隙值适用于一般的运转条件、常规温度及常用的过盈配合，即对球轴承不得超过j5、k5（轴）和J6 （座孔）；对滚子轴承不得超过k5、m5 （轴）和 K6 （座孔）。
当采用轴较紧配合、内外圈温差较大、需要降低摩擦力矩及深沟球轴承承受较大轴向载荷或需改善调心性能的场合，宜采用3、4、5组游隙值；当旋转精度要求较高或需严格限制轴向位移时，宜采用2组游隙值。
对于球轴承，最适宜的工作游隙是趋于0。
对于滚子轴承，可保持少量的工作游隙。
在要求支撑刚性良好的部件中（例如机床主轴），轴承应有一定的预紧。
角接触球轴承、圆锥滚子轴承以及内圈带锥孔的轴承等，由于结构特点可以在安装或使用过程中调整游隙。

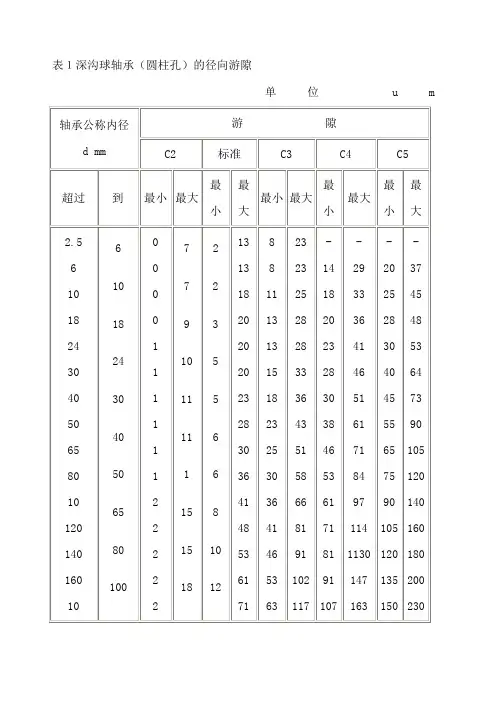

表1 深沟球轴承的径向游隙（GB/T4604-1993）（口 m）Rm表2圆柱孔调心球轴承的径向游隙(08/14604-1993)Rm表3圆锥孔调心球轴承的径向游隙(08/14604-1993)um表4圆柱孔圆柱滚子轴承的径向游隙(08/14604-1993)注：滚针轴承的径向间隙：除冲压外圈滚针轴承和重系列滚针轴承外，有内、外圈和保持架的滚针轴承采用本表中给出的圆柱滚子轴承的径向游隙值。
有内、外圈的重系列滚针轴承和内圈作为一个分离零件交货的有保持架滚针轴承，其径向游隙由内圈滚道直径和滚针组件内径决定。
轴承游隙国家标准【免下载】
所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。
根据移动方向，可分为径向游隙和轴向游隙。
运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响.测量轴承的游隙时,为得到稳定的测量值，一般对轴承施加规定的测量负荷。
因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。
但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计.安装前轴承的内部游隙一般用理论游隙表示。
游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。
在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。
轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。
如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。
因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。
图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。
表１深沟球轴承（圆柱孔）的径向游隙单位um表２调心球轴承的径向游隙（１）圆柱孔轴承单位um表２调心球轴承的径向游隙（２）圆锥孔轴承单位um表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位um轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。
下表列出了主要的分析项目:具有所需旋转精度的轴承类型[轴承的尺寸精度和旋转精度已由GB按轴承类型标准化了]。
深沟球轴承轴向径向游隙速查表
深沟球轴承轴向-径向游隙的查询和计算在生产实际中，我们经常会遇到需要根据轴承的轴向游隙大小来判断轴承是否合格的问题，而轴承的轴向游隙在标准中并没有明确的规定，给工作带来极大不便。
下表是笔者资料中收集的FAG深沟球轴承轴向游隙速查表，希望能给从事相关工作的朋友提供帮助。
注：上表中d=轴承内径(mm)Ga=轴承轴向游隙(μm)Gr=轴承径向游隙(μm)图表说明：利用本图表可以方便利用已知深沟球轴承的径向游隙查询对应该轴承的轴向游隙。
也就是说必须要知道轴承的径向游隙，轴承径向游隙可由GB/T4604‐1993查得，也可以通过下表查询。
深沟球轴承径向游隙表举例说明：已知轴承径向游隙查询轴向游隙轴承6206C3的径向游隙范围从上表可以查出是在13‐28μm之间，从表中6200系列轴承对应现轴径30mm的坐标结相交点引一条垂直线向上与对应径向间隙值Gr相交，可以得到两个近似的交点，13μm位于10和15μm之间，28μm位于20和30μm之间，然后将这两个交点水平对应到相应的Ga/Gr倍率，可以得出13μm对应的倍率约为12.5，28μm对应的倍率约为8.3(如下图中虚线所示)，然后就可以计算出该轴承的轴向游隙范围：Ga min=13X12.5=162.5μmGa max=28X8.3=232.4μm可以得出结论:该轴承的正常轴向游隙范围在162‐232μm之间.在实际中，可以根据轴承的安装配合值来查询计算获得轴承的轴向游隙数据，以便进行轴承预紧量的调整。
如果能够熟练使用此表格，还可以根据测量所得的轴向游隙值反算出轴承的径向游隙值，具体的方法需要感兴趣的朋友自己摸索。
（以上方法经笔者使用准确率在90%以上，具体能否得到权威认可有待继续验证。
）。
轴承游隙规格尺寸大全
