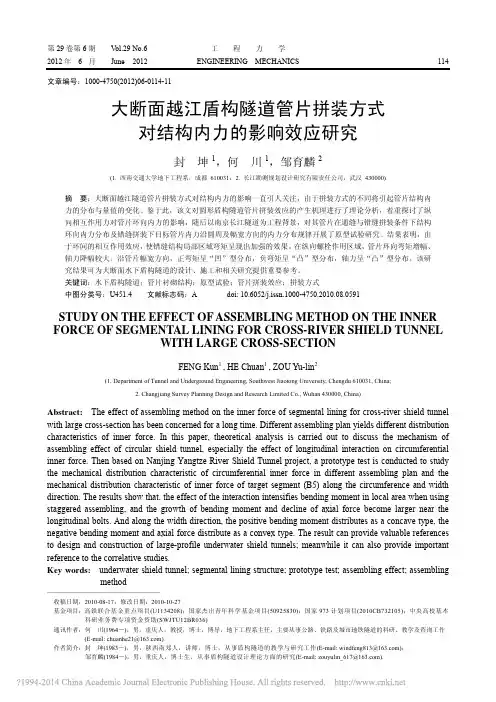

第29卷第6期V ol.29 No.6 工程力学2012年6月June 2012 ENGINEERING MECHANICS 114 文章编号：1000-4750(2012)06-0114-11大断面越江盾构隧道管片拼装方式对结构内力的影响效应研究封坤1，何川1，邹育麟2(1. 西南交通大学地下工程系，成都 610031；2. 长江勘测规划设计研究有限责任公司，武汉 430000)摘 要：大断面越江隧道管片拼装方式对结构内力的影响一直引人关注，由于拼装方式的不同将引起管片结构内力的分布与量值的变化。
鉴于此，该文对圆形盾构隧道管片拼装效应的产生机理进行了理论分析，着重探讨了纵向相互作用力对管片环向内力的影响，随后以南京长江隧道为工程背景，对其管片在通缝与错缝拼装条件下结构环向内力分布及错缝拼装下目标管片内力沿圆周及幅宽方向的内力分布规律开展了原型试验研究。
结果表明，由于环间的相互作用效应，使错缝结构局部区域弯矩呈现出加强的效果。
在纵向螺栓作用区域，管片环向弯矩增幅、轴力降幅较大。
沿管片幅宽方向，正弯矩呈“凹”型分布，负弯矩呈“凸”型分布，轴力呈“凸”型分布。
该研究结果可为大断面水下盾构隧道的设计、施工和相关研究提供重要参考。
关键词：水下盾构隧道；管片衬砌结构；原型试验；管片拼装效应；拼装方式中图分类号：U451.4 文献标志码：A doi: 10.6052/j.issn.1000-4750.2010.08.0591STUDY ON THE EFFECT OF ASSEMBLING METHOD ON THE INNER FORCE OF SEGMENTAL LINING FOR CROSS-RIVER SHIELD TUNNELWITH LARGE CROSS-SECTIONFENG Kun1 , HE Chuan1 , ZOU Yu-lin2(1. Department of Tunnel and Underground Engineering, Southwest Jiaotong University, Chengdu 610031, China;2. Changjiang Survey Planning Design and Research Limited Co., Wuhan 430000, China)Abstract: The effect of assembling method on the inner force of segmental lining for cross-river shield tunnel with large cross-section has been concerned for a long time.Different assembling plan yields different distribution characteristics of inner force.In this paper,theoretical analysis is carried out to discuss the mechanism of assembling effect of circular shield tunnel, especially the effect of longitudinal interaction on circumferential inner force. Then based on Nanjing Yangtze River Shield Tunnel project, a prototype test is conducted to study the mechanical distribution characteristic of circumferential inner force in different assembling plan and the mechanical distribution characteristic of inner force of target segment (B5) along the circumference and width direction. The results show that, the effect of the interaction intensifies bending moment in local area when using staggered assembling, and the growth of bending moment and decline of axial force become larger near the longitudinal bolts. And along the width direction, the positive bending moment distributes as a concave type, the negative bending moment and axial force distribute as a convex type. The result can provide valuable references to design and construction of large-profile underwater shield tunnels; meanwhile it can also provide important reference to the correlative studies.Key words: underwater shield tunnel; segmental lining structure; prototype test; assembling effect; assembling method———————————————收稿日期：2010-08-17；修改日期：2010-10-27基金项目：高铁联合基金重点项目(U1134208)；国家杰出青年科学基金项目(50925830)；国家973计划项目(2010CB732105)；中央高校基本科研业务费专项资金资助(SWJTU12BR036)通讯作者：何川(1964―)，男，重庆人，教授，博士，博导，地下工程系主任，主要从事公路、铁路及城市地铁隧道的科研、教学及咨询工作(E-mail: chuanhe21@).作者简介：封坤(1983―)，男，陕西南郑人，讲师，博士，从事盾构隧道的教学与研究工作(E-mail: windfeng813@)；邹育麟(1984―)，男，重庆人，博士生，从事盾构隧道设计理论方面的研究(E-mail: zouyulin_617@).工程力学 115盾构隧道设计与施工中常常采用不同的拼装方式，由于拼装方式的变化往往引起管片局部力学效应的复杂化。

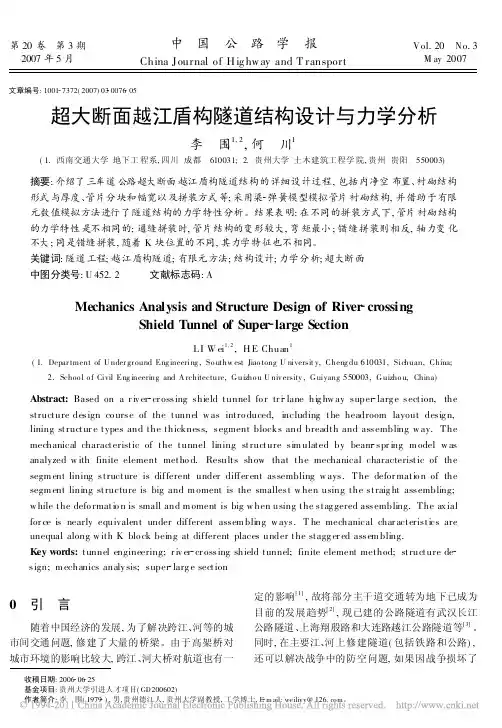

超大断面越江盾构隧道结构设计与力学分析
2 盾构隧道管片结构设计
2. 1 隧道断面布置 根据公路隧道设计规范, 路缘带宽度为0. 50 m,
余宽为 0. 50 m, 检修道宽度为 0. 75 m , 通行限界宽 度为 14. 00 m, 检修道净高为 2. 50 m, 行车道净高 为 5. 00 m。考虑附属设施所需要的空间以及建筑 装修和调整施工误差所需要的空间, 在设备通行限 界外侧预留 10 cm, 由此得出盾构隧道的内净空直 径为 14. 74 m 。盾构隧道横断面布置如图 1 所示。
轨道交通越江隧道盾构选型及设计优化研究

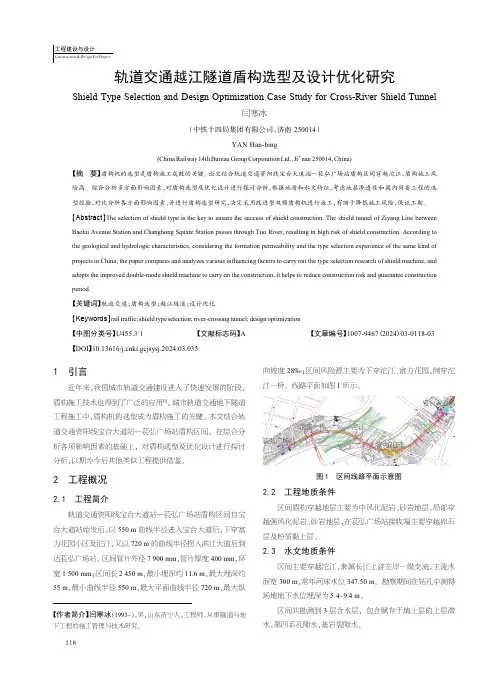

轨道交通越江隧道盾构选型及设计优化研究Shield Type Selection and Design Optimization Case Study for Cross-River Shield Tunnel闫寒冰（中铁十四局集团有限公司，济南250014）YAN Han-bing(China Railway14th Bureau Group Corporation Ltd.,Ji’nan250014,China)【摘要】盾构机的选型是盾构施工成败的关键。
论文结合轨道交通资阳线宝台大道站—苌弘广场站盾构区间穿越沱江，盾构施工风险高。
综合分析多方面影响因素，对盾构选型及优化设计进行探讨分析，根据地质和水文特征，考虑地层渗透性和国内同类工程的选型经验，对比分析各方面影响因素，并进行盾构选型研究，决定采用改进型双模盾构机进行施工，有助于降低施工风险，保证工期。
【Abstract】The selection of shield type is the key to ensure the success of shield construction.The shield tunnel of Ziyang Line between Baotai Avenue Station and Changhong Square Station passes through Tuo River,resulting in high risk of shield construction.According to the geological and hydrologic characteristics,considering the formation permeability and the type selection experience of the same kind of projects in China,the paper compares and analyzes various influencing factors to carry out the type selection research of shield machine,and adopts the improved double-mode shield machine to carry on the construction,it helps to reduce construction risk and guarantee construction period.【关键词】轨道交通；盾构选型；越江隧道；设计优化【Keywords】rail traffic;shield type selection;river-crossing tunnel;design optimization【中图分类号】U455.3+1【文献标志码】A【文章编号】1007-9467（2024）03-0118-03【DOI】10.13616/ki.gcjsysj.2024.03.0351引言近年来,我国城市轨道交通建设进入了快速发展的阶段,盾构施工技术也得到了广泛的应用[1]。
盾构隧道管片拼装施工选型与排版总结[优秀工程范文]
![盾构隧道管片拼装施工选型与排版总结[优秀工程范文]](https://img.taocdn.com/s3/m/93d6547b49d7c1c708a1284ac850ad02de800781.png)
盾构隧道管片拼装施工选型与排版总结[优秀工程范文]盾构隧道管片拼装施工选型与排版总结区间盾构结构为预制钢筋混凝土环形管片,外径6200米米,内径5500米米,厚度 350米米,宽度 1200米米.在盾构施工开工前,应对管片进行预排版,确定管片类型数量.1）隧道衬砌环类型为满足盾构隧道在曲线上偏转及蛇形纠偏的需要,应设计楔形衬砌环,目前国际上通畅采用的衬砌环类型有三种：①直线衬砌环与楔形衬砌环的组合;②通用型管片;③左、右楔形衬砌环之间相互组合.国内一般采用第③种,项目隧道采用该衬砌环.直线衬砌环与楔形衬砌环组合排版优缺点：优点—简化施工控制,减少管片选型工作量;缺点—需要做好管片生产计划,增加钢模数量.盾构推进时,依据预排版及当前施工误差,确定下一环衬砌类型.由于采用衬砌环类型不完全确定性,所以给管片供应带来一定难度 . 2）管片预排版1、转弯环设计区间转弯靠楔形环完成,分三种：标准换、右转弯环、左转弯环.即管片环向宽度六块不是同一量,曲线外侧宽,内侧窄.管片楔形量确定主要因素有三个：①线路的曲线半径;②管片宽度;③标准环数与楔形环数之比u值.还有一个可供参考的因素：楔形量管模的使用地域.楔形量理论公式如下：△=D(米+n)B/nR ①(D-管片外径,米:n-标准环与楔形环比值,B-环宽,R-拟合圆曲线半径) 本次南门路到团结桥楔形环设计为双面楔形,楔形量对称设置于楔形环的两侧环面.按最小水平曲线半径R=300米计算,楔形量△=37.2米米,楔形角β=0.334°.值得注意的是转弯环设计时,环宽最大和最小处是固定的 ,左转弯以K块在1点位设计,右转弯以K块在11点位设计,即在使用转弯环时,要考虑错缝拼装和管片位置要求.2、圆曲线预排版设需拟合圆曲线半径为450米(南门路到团结桥区间曲线半径值),拟合轴线弧长270米,需用总楔形量计算如下：β=L/R=0.6 ②△总=(R+D/2)β-(R-D/2)β=3720米米③由△总计算出需用楔形环数量：n1=△总/△=100 ④标准环数量为：n2=(L-n1*B)/B=125 ⑤标准环和楔形环的比值为：u=n2：n1=5:4 ⑥即在R=450圆曲线上,标准环和楔形环比例为5:4,根据曲线弧长计算管片数量,确定出各类型管片具体数量,出现小数点时标准环数量减1,转弯环加1.3）管片实际拼装位置排版管片拼装采用错缝拼装.1、管片点位整体排版由于管片拼装的规律性,所以盾构施工前必须对隧道管片做好排序,并根据设计,模拟出联络通道和泵房位置,管片拼到联络通道处时,点位要正好和设计点位符合,否则联络通道位置会被改变.比如某区间,第325、326环是联络通道,此处拼装点位是11点,将标准块A3块拼到洞门位置.盾构始发时负环是6环,1环零环.从负环到325环共332环,第325环是11点,相当于第332环是11点,那么负环第一环点位应该是1点2、根据盾构姿态选用管片盾构机是依靠推力油缸顶推在管片上产生的反力向前掘进的,推力油缸按上、下、左、右四个方向分成四组,每一个掘进循环这四组油缸的行程的差值反应了盾构机与管片的平面位置之间的空间关系,可以看出下一个掘进循环盾尾间隙的变化趋势.当管片平面不垂直于盾构机轴线时,各组推进油缸的行程就会有差异,当这个差值过大时,推进油缸的推力就会在管片环的径向产生较大的分力,从而影响已拼装好的隧道管片以及掘进姿态.通常我们以各组油缸行程的差值的大小来判断是否应该拼装转弯环,在两个相反的方向上的行程差值超过4米米时,就应该拼装转弯环来进行纠编.通过转弯环的调整左右与上下的油缸行程差值就控制在3米米以内,有利于盾构掘进及保护管片不受破坏.管片是在盾尾内拼装,所以不可避免的受到盾构机姿态的约束.管片要尽量垂直于盾构机轴线,让盾构机的推进油缸能垂直地推在管片上,这样使管片受力均匀,掘进时不会产生管片破损.同时也要兼顾管片与盾尾之间的间隙,避免盾构机与管片发生碰撞而破损管片.当因地质不均、推力不均等原因,使盾构机偏离线路设计轴线时,管片的选型要适应盾构机的姿态.根据盾构机姿态选管片的计算方法如下：假定推进油缸行程：上：1850 米米下：1830 米米左：1820 米米右：1840 米米铰接油缸行程上：80 米米下：70 米米左：62 米米右：75 米米盾尾间隙：上：65 米米下：80 米米左：60 米米右：90 米米因推进油缸、铰接油缸安装在中盾上,反力支座在同一部位,所以推进油缸的行程差减去铰接油缸的行程差是管片要校正的偏移量.上下(上减下)：(1850-1830)-(80-70)=+10米米右左(右减左)：(1840-1820)-(75-62)=+7米米盾构机油缸的行程差大于5米米时,需要选楔型环,下一环所选楔型环管片的最大楔形量应处于右上方,管片走向应左向下,即要选左转环10点或右转环4点.如果盾尾和管片都处于真圆状态,上下盾尾间隙之和、及左右盾尾间隙之和分别等于150米米.所选管走向应使盾尾间隙趋于均等.盾尾间隙差：上下(上减下)： 65-80=-25米米右左(右减左)： 90-60=+30米米通过盾尾间隙判断,下一环管片走向应该是右下方,即选右转环11点或10点. 但行程差判断下一环管片走向应是左下方.综合考虑油缸行程差和盾尾间隙,管片应拼向下,或向右下方,那么只能从右转11点和10点两个里面选一个不通缝的点位.在进行管片选型的时候,只有盾尾间隙接近警戒值(60米米)时,才根据盾尾间隙选择管片.3、V米T系统选管片根据V米T系统程序中对各种相关因素的预先设定,程序会给所有后续管片进行评估,其中不利因素最少的一环会被选中.程序会沿已经计算好的纠偏曲线进行下一次模拟计算,预测第二环管片选型,即程序把预测的上一管环作为参考管环,进行下一管环顺序的计算.以下为V米T系统程序管片选择步骤：在一环掘进当中,主千顶的行程达到1700米米左右时,手动测量上一环管环的盾尾间隙.当掘进结束,推进油缸未收缩前,按相应格式把测的盾尾间隙输入程序,V米T系统就开始计算管片拼装点位.当计算结果出来后,接着操作人员应当检查上一环管片选型是否正确.如果其前面的操作无误,则此类管片应当是正确的 .V米T系统会计算的结果显示在屏幕的中央.如果对建议的管环满意,则可选择按键“Build”,进行管片拼装.如果对建议的管环类型不满意,或现有管片的类型限制,则可对其进行更换.首先选择屏幕中央要被替换的管环,接着从右栏中选定希望用的管片类型.利用屏幕上的箭头执行替换操作.如果一个管环是通过这种方式手动改变的,则管环类型型号码的两边就会有标识.此时就会对纠偏曲线进行重新计算.如果管片类型选择错误,后续管片就呈现红色警告.管片选型、拼装是盾构施工关键环节,根据预排版确定曲线上转弯环数量,给施工指导,考虑到标准+楔形环使用时的不确定性,现场一定要备有左、右转弯环,保证盾构连续推进..。
大型越江隧道工程盾构选型关键参数与控制

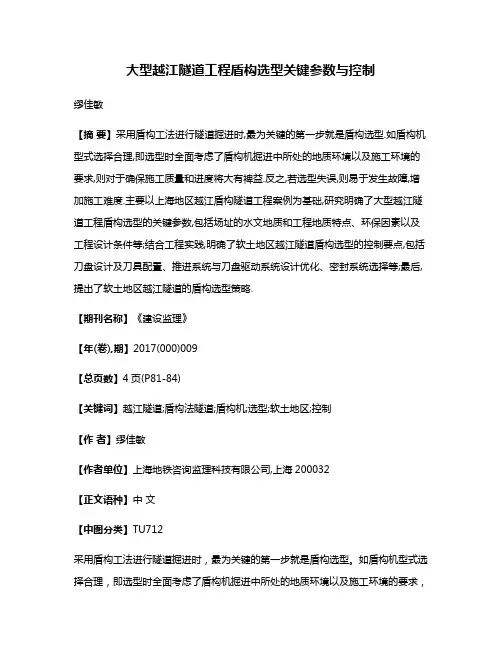

大型越江隧道工程盾构选型关键参数与控制缪佳敏【摘要】采用盾构工法进行隧道掘进时,最为关键的第一步就是盾构选型.如盾构机型式选择合理,即选型时全面考虑了盾构机掘进中所处的地质环境以及施工环境的要求,则对于确保施工质量和进度将大有裨益.反之,若选型失误,则易于发生故障,增加施工难度.主要以上海地区越江盾构隧道工程案例为基础,研究明确了大型越江隧道工程盾构选型的关键参数,包括场址的水文地质和工程地质特点、环保因素以及工程设计条件等;结合工程实践,明确了软土地区越江隧道盾构选型的控制要点,包括刀盘设计及刀具配置、推进系统与刀盘驱动系统设计优化、密封系统选择等;最后,提出了软土地区越江隧道的盾构选型策略.【期刊名称】《建设监理》【年(卷),期】2017(000)009【总页数】4页(P81-84)【关键词】越江隧道;盾构法隧道;盾构机;选型;软土地区;控制【作者】缪佳敏【作者单位】上海地铁咨询监理科技有限公司,上海200032【正文语种】中文【中图分类】TU712采用盾构工法进行隧道掘进时，最为关键的第一步就是盾构选型。
