智能电脑散热系统设计报告
新型笔记本电脑散热器设计3篇

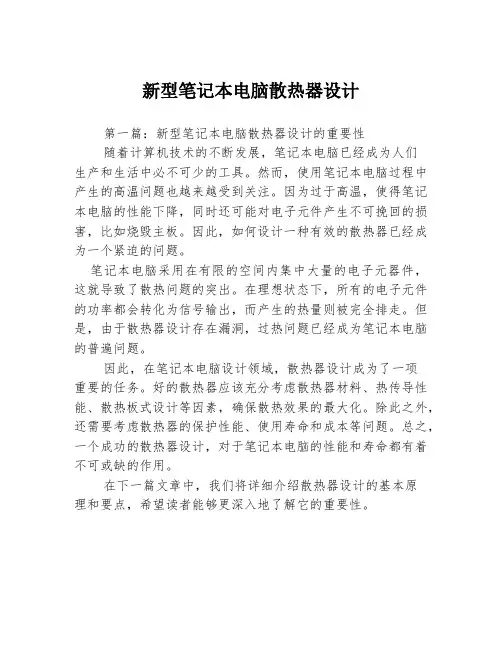

新型笔记本电脑散热器设计
第一篇：新型笔记本电脑散热器设计的重要性
随着计算机技术的不断发展，笔记本电脑已经成为人们
生产和生活中必不可少的工具。
然而，使用笔记本电脑过程中产生的高温问题也越来越受到关注。
因为过于高温，使得笔记本电脑的性能下降，同时还可能对电子元件产生不可挽回的损害，比如烧毁主板。
因此，如何设计一种有效的散热器已经成为一个紧迫的问题。
笔记本电脑采用在有限的空间内集中大量的电子元器件，这就导致了散热问题的突出。
在理想状态下，所有的电子元件的功率都会转化为信号输出，而产生的热量则被完全排走。
但是，由于散热器设计存在漏洞，过热问题已经成为笔记本电脑的普遍问题。
因此，在笔记本电脑设计领域，散热器设计成为了一项
重要的任务。
好的散热器应该充分考虑散热器材料、热传导性能、散热板式设计等因素，确保散热效果的最大化。
除此之外，还需要考虑散热器的保护性能、使用寿命和成本等问题。
总之，一个成功的散热器设计，对于笔记本电脑的性能和寿命都有着不可或缺的作用。
在下一篇文章中，我们将详细介绍散热器设计的基本原
理和要点，希望读者能够更深入地了解它的重要性。

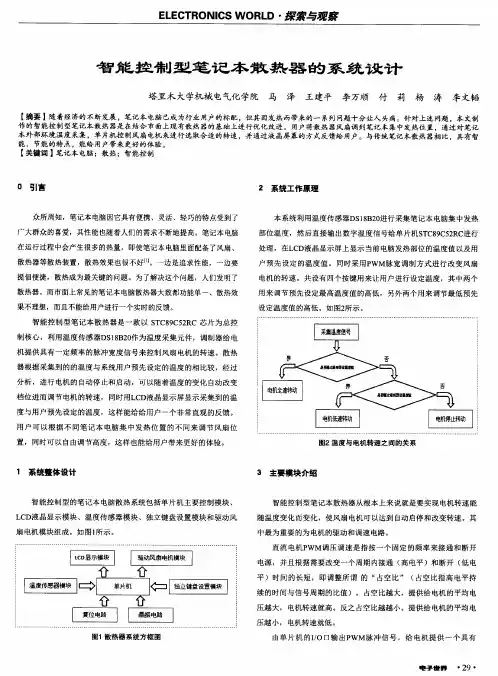

智能控制型笔记本散热器的系统设计
智 能控 制 型笔 记 本 散热 器 的系 统设计
塔里木大学机械 电气化 学院 马 泽 王建平 李万顺 付 莉 杨 涛 李文韬
【摘要 】随着经济的不断发展 ，笔记本 电脑 已成为行业用户的标配，但其因发热而带来的一 系列问题十分让人 头痛。针对上述问题 。本文制 作 的智 能控 制 型笔 记本 散 热 器是在 结合 市 面上现 有散 热 器的基 础上 进行 优化 改进 。 用户将 散热 器风 扇调 到笔记 本 集 中发热位 置 ，通过 对笔 记 本 外部 环境 温度采 集 ，单 片机控 制 风扇 电机 来进 行 选取合 适 的转速 ，并 通过 液 晶屏幕 的 方式反馈 给 用 户。与传 统 笔记 本散 热器相 比，具有 智 能 、节能 的特 点 ，能给 用 户带 来更好 的 体验 。 【关键词 】笔记本 电脑 ；散热；智能控制
达 相 对 应 的控 制 指 令 ， 由单 片 机 通 过Ｉ／Ｏ口输 出与 电机 转速 相 对 应
的ＰＷＭ脉 冲信 号， 经过 ＳＳ８０５０和ＳＳ８５５０来 构成 风 扇 电机 的 控制 电
路 ，实现 风 扇 电机 启动 停止 和 转速 的 改变 。 当环境 温 度 升高 时 ，风
扇 电机 的转 速会 随 之提 高 ； 当环境 温度 下 降 时 ，风扇 电机 的转速 也
０ 引言
２ 系统工作原理
众所 周知 ，笔记本 电脑因它 具有便携 、灵活 、轻巧 的特点受到 了 广大群 众 的喜 爱 ，其 性能也 随着人们 的 需求 不断地 提高 。笔记本 电脑 在运行 过程 中会产生 很多 的热量 ，即使笔记 本 电脑 里面配 备了风扇 、 散 热器 等散 热装置 ，散 热效果 也很 不好Ⅲ。一边是 追求 性能 ，一边要 提 倡便捷 ，散 热成为 最关键 的问题 。为 了解 决这个 问题 ，人们 发 明了 散 热器 。而市面 上常见 的笔记本 电脑散 热器大 致都功 能单一 、散热效 果 不理想 ，而 且不能给用户 进行一个实 时的反馈 。
电脑机箱散热控制电路实训报告
目录一、实训题目············································2·二、题目的具体功能和要求································2·三、设计思路············································2·四、系统框图············································3·五、单元电路图··········································4·六、整体电路图··········································6·七、主要元器件的相关参数·································8·八、整体电路的制作与调试································8·九、实训结果············································10·十、心得体会············································11·十一、参考文献·······································11·一、实训题目电脑机箱散热风扇比例控制电路二、题目的具体功能和要求风扇的平均转速与气温成正比，即气温高风扇就转快一些，以加强散热；气温低则可转慢一些，以减少耗电。
电脑散热系统的设计与优化
电脑散热系统的设计与优化随着电子科技的飞速发展，电脑已经成为我们日常生活中不可或缺的工具。
然而，随之而来的问题是电脑散热不足导致的性能下降和硬件损坏。
因此，设计和优化电脑散热系统变得尤为重要。
本文将探讨电脑散热系统的设计原则以及一些优化策略。
一、散热设计原则1. 空气流动的优化为了确保电脑内部的稳定供气，散热系统的设计应该优化空气流动。
主要的设计原则包括：（1）冷风的引入和热风的排出：确保冷风能够从电脑的前部进入，沿着主板和散热器之间的通道流动，然后将热风从电脑后部排出。
（2）避免死角：在电脑内部的设计过程中，应该避免形成死角，即尽量避免空气流动受阻的区域。
这可通过合理布置散热器和风扇来实现。
2. 散热器的选择和布置散热器是电脑散热系统的核心组件，其选择和布置对散热性能有着重要影响。
以下是一些建议：（1）根据电脑的使用情况选择合适的散热器：对于游戏或高性能应用程序使用频繁的电脑，应选择散热性能更好的散热器。
（2）合理布置散热器和风扇：根据电脑的内部结构和配置，将散热器和风扇布置在最容易获取热量的部件上，如CPU和显卡。
3. 合理使用散热材料散热材料是优化散热系统的关键。
以下是一些建议：（1）热传导性能好的散热材料：在接触散热部件和散热器之间使用热传导性能好的散热材料，如热导胶，以提高传热效率。
（2）散热材料的密封性：确保散热材料的接触面与部件表面完全贴合，以减少热量的散失。
二、优化策略1. 清洁电脑内部长期使用后，电脑内部可能积聚灰尘和杂物，影响空气流动和散热效率。
因此，定期清洁电脑内部是优化散热系统的重要策略。
2. 锁定合适的功耗根据电脑的使用情况和性能要求，合理调整功耗可以降低电脑的热量产生。
例如，在不需要高性能的情况下，可以降低CPU和显卡的工作频率。
3. 风扇转速的控制控制风扇的转速可以直接影响散热效率和噪音水平。
使用风扇控制软件，根据温度变化调整风扇的转速，以提供最佳散热效果和舒适的使用体验。
CPU智能散热系统报告
市职业大学实训说明书名称CPU智能散热模拟系统2014年6月9日至2014年6 月15 日共1 周学院(部) 电子信息工程学院班级12电子信息工程2班姓名凯学院(部)负责人邓建平系主任伟元指导教师宋中州市职业大学实训任务书课程名称：虚拟仪器应用实训起讫时间：2014年6月9日至2014年6月13日学院(部)：电子信息工程学院班级：12电子信息工程（2）班指导教师：宋中学院(部)负责人：邓建平目录摘要 (2)第一章绪论 (3)1.1虚拟仪器的概念 (3)1.2虚拟仪器设备 (3)第二章系统介绍 (4)2.1 系统设计容 (4)2.2系统设计目的 (4)2.3 系统设计要求 (4)第三章系统设计 (5)3.1前面板设计 (5)3.2系统模块设计 (6)3.2.1交通灯模块 (6)3.2.2热电偶模块 (6)3.2.3电机控制电路 (6)第四章程序框图设计 (8)4.1系统状态图 (8)4.2系统整体结构 (8)第五章调试测试 (13)5.1任务分析 (13)5.2 实训电路图 (13)5.3 调试步骤 (13)5.4 调试结果 (14)第六章总结 (17)参考文献 (18)摘要本设计主要针对当前CPU的过热问题非常突出的现象，CPU在使用率持续超过70%的情况下，会频繁的出现“死机”现象。
本文在前人的基础上，针对现今CPU集成度越来越高，热流密度日益增加的发展趋势，提出了CPU智能散热模拟系统的构想。
针对CPU的散热特点，结合其散热机理，设计了CPU智能散热模拟系统结构，根据CPU工作条件要求，对CPU进行温度测控，并对该智能散热系统性能进行了分析和结构优化。
利用LabVIEW软件设计程序，使用热电偶模块测量当前温度；使用霍尔模块的小电机，模拟散热风扇；使用交通灯等模块模拟CPU高温时的红色指示灯点亮和温度正常时的绿色指示灯点亮。
当CPU温度越高，风扇转速就越快，该设计为阶梯型变化。
关键字：CPU 、LabVIEW 、温度测控、指示灯、风扇第一章绪论1.1虚拟仪器的概念虚拟仪器是指通过应用程序将通用计算机与功能化硬件结合起来，用户可通过友好的图形界面来操作这台计算机，就像在操作自己定义、自己设计的一台单个仪器一样，从而完成对被测试量的采集、分析、判断、显示、数据存储等。

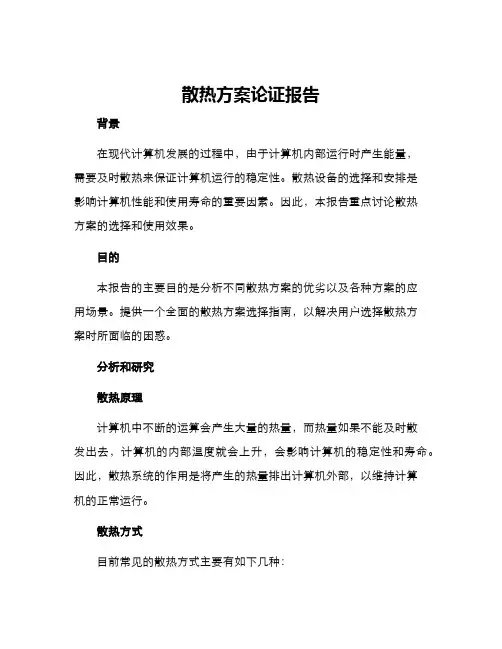

散热方案论证报告
散热方案论证报告背景在现代计算机发展的过程中，由于计算机内部运行时产生能量，需要及时散热来保证计算机运行的稳定性。
散热设备的选择和安排是影响计算机性能和使用寿命的重要因素。
因此，本报告重点讨论散热方案的选择和使用效果。
目的本报告的主要目的是分析不同散热方案的优劣以及各种方案的应用场景。
提供一个全面的散热方案选择指南，以解决用户选择散热方案时所面临的困惑。
分析和研究散热原理计算机中不断的运算会产生大量的热量，而热量如果不能及时散发出去，计算机的内部温度就会上升，会影响计算机的稳定性和寿命。
因此，散热系统的作用是将产生的热量排出计算机外部，以维持计算机的正常运行。
散热方式目前常见的散热方式主要有如下几种：1.空气冷却：空气冷却即利用散热器和风扇组合对某些元器件进行散热的方式。
这种方式的优点在于成本较低，容易维护，而缺点是噪音较大，散热效果有一定局限性。
2.水冷却：水冷却即通过水泵将液态冷却剂带到散热器上，使其与散热器内的金属板产生接触实现热量的传导。
虽然水冷却的成本高，对硬件稳定性的威胁较少，同时还可以有效降低机器工作的噪音，但是由于管子漏水等问题可能会引起整机损坏，而且不易维护。
3.液氮冷却：液氮冷却即通过将淋滤过的氮气锁在一个容器中，然后加入到散热管中，构成冷却系统。
液氮冷却价格昂贵，但散热效果非常好。
4.硬盘散热：考虑到硬盘也会产生大量的热量，需要对其进行散热处理。
硬盘散热主要包括散热片、散热器和风扇。
散热器选购散热器作为散热系统的核心，对于散热效果的提高有非常大的作用。
选购散热器时应该考虑以下几点：1.散热器材质：散热器材质通常使用铜和铝，两种材质的散热效果都比较好，不同的是铜的导热性能更好，铝较为轻便。
2.字节传输速率：散热器的字节传输速率的高低会直接影响到散热效果，一般会有40mm、60mm、80mm等不同选择。
3.适用的CPU：不同的CPU散热器也是不一样的，用户需要选择适合自己CPU的散热器。
多功能笔记本散热器设计报告
第一部分多功能笔记本散热器调研分析一、懒人桌的介绍懒人桌是专门为在床上玩笔记本电脑而制作的，可以把懒人电脑桌放在两腿旁边，电脑放在桌子上，就可以在床上玩电脑了，这样很方便一些不愿意起床，但是又想玩电脑的人。
实物欣赏懒人桌有床上桌和床下桌两种，前者是可以放置在床上的小桌，用户可以将笔记本电脑、书本、水杯等一切物品放置其上，真正实现把客厅、书房、餐厅统统搬到床上的“懒人美梦”。
同时，有的床上桌还增添了新工艺，有的桌面可以抬起，有的增加了推拉隔层，总之都是怎么方便、怎么顺手就怎么设计。
床下桌则是一种桌面可直接延伸至卧床上方的懒人桌，其桌腿部位的轮子使之真正实现了招之即来、推之即去。
二、笔记本散热器笔记本散热器直接对着笔记本电脑底部吹散热量，将笔记本热量强制吹出，并引入冷空气，增加笔记本底部的空气流动，从而使笔记本电脑部各发热元件均得到散热，有效保持部的低温工作环境，是有效降低笔记本电脑温度的小装置。
天蓝色笔记本散热器但笔记本散热器通常只是辅助笔记本散热，而且大部分的散热器主要是通过加强底部塑料外壳的空气流动速度，来达到降低部温度的，所以散热效果还不能达到我们理想的状态。
随着市场的变化，产品的更新，现在已经出现有风扇可以自由移动的专用散热器。
具有代表性的有超频三的“点点散热器”；酷冷的“U2散热器”以及维维公司的“维维散热器”，优缺点各有不同，不过这样的产品出现，对笔记本散热更有帮助。
纯铝板的底座，可以移动的风扇，可以直接对着机器底部的进风口吹风，把冷空气强制吹进机器部，增加部空气密度，从机器出风口出来的空气数量也就增多，这样的散热原理将更加适合笔记本电脑的散热。
1.笔记本散热器的作用和工作原理对笔记本电脑来说，在性能与便携性对抗中，散热成为最关键的因素，笔记本散热一直是笔记本核心技术中的瓶颈。
有时笔记本电脑会莫名奇妙的死机，一般就是系统温度过高导致。
为了解决这个问题，人们设计了散热底座，好的底座可以延长笔记本电脑使用寿命。
散热方案论证报告
散热方案论证报告
背景
在电子设备的使用过程中，由于芯片及其他元器件的工作，会产生大量的热量。
当温度过高时，容易对设备造成损害，甚至导致设备无法正常工作。
因此，针对设备散热问题的解决方案显得尤为重要。
目的
本报告旨在为某款电子设备提供一种散热方案来有效降低其工作温度，保障设备正常稳定的运行。
现状分析
当前该款电子设备的散热方案存在如下问题：
1.散热效果不佳，设备工作温度较高，容易对设备性能和寿命造成影响；
2.散热方案占用空间较大，对设备的总体尺寸有一定限制。
方案论证
为解决上述问题，我们提出了一种新的散热方案。
该方案的核心思路是利用导热布局和风扇协同工作，来降低设备工作温度。
具体细节如下：
1.利用铜质封装散热片和散热管连接芯片，达到导热的目的；
2.将散热片上设置风扇，利用风扇带走热量，降低散热片表
面的温度，并将这部分热量带走；
3.在设备的机壳内部设置进出风口，使外部的新鲜空气可以
通过进风口进入设备内部，经过芯片、散热片等导热部件后被风扇带走，达到快速降低设备温度的目的。
效果分析
针对该方案，我们进行了一系列的效果测试，得到如下结果：
1.设备工作温度得到了明显降低，平均降温幅度大约为3-5
摄氏度；
2.散热方案整体占用空间也得到了有效的控制，不同尺寸的
设备都可以采用该方案。
结论
通过对散热方案的论证和效果分析，我们得出结论：该方案具有
较好的散热效果和占用空间小的优点，可以被广泛应用于各类电子产
品的散热问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1、前言··12、总体方案设计·22.1设计内容·22.2方案比较·22.3方案论证·32.4方案选择·33、单元模块电路简介与设计··43.1本系统部分器件介绍·43.1.1 DS18B20 温度传感器简介·43.1.2 STC89C52RC 单片机简介·43.1.3 ULN2003 芯片简介·53.2单元模块电路设计·63.2.1 电源电路·63.2.2 单片机主芯片电路·73.2.3 时钟电路·73.2.4 复位电路·83.2.5显示电路·83.2.6温度检测电路·93.2.7 按键控制电路·93.2.8 报警及电机电路·93.3模块连接总电路·104、软件设计··114.1程序设计原理及所用工具·114.2主程序设计·114.3主要模块主程序设计·125、系统调试··156、系统功能、指标参数··187、结论··198、总结与体会··209、参考文献··21附录1：ISIS仿真图、PCB板图、实物图附录2：程序源代码1 前言现代生活，电脑已经成为人们生活中不可缺少的一部分。
无论笔记本电脑还是台式电脑，人们在选择的时候都会考虑到它的散热性能，一个好的散热系统能够保证电脑的高速正常运行，给CPU足够的空间进行高负载的活动，才能享受计算机技术给我们生活带来的无穷魅力，可见一个好的散热系统，对电脑而言是多么的重要。
但是，计算机部件中大量使用的是集成电路，而众所周知，高温是集成电路的大敌。
高温不但会导致系统运行不稳，使用寿命缩短，甚至有可能使某些部件烧毁。
导致高温的热量不是来自计算机外，而是计算机内部，或者说是集成电路内部。
散热器的作用就是将这些热量吸收，然后发散到机箱内或者机箱外，保证计算机部件的温度正常。
多数散热器通过和发热部件表面接触，吸收热量，再通过各种方法将热量传递到远处，比如机箱内的空气中，然后机箱将这些热空气传到机箱外，完成计算机的散热。
说到计算机的散热器，我们最常接触的就是CPU的散热器。
散热器通常分为主动散热和被动散热两种；前者以风冷散热器较为常见，而后者多为散热片。
细分散热方式，又可分为风冷，液冷，半导体制冷，压缩机制冷等等。
其中，液冷·半导体制冷及压缩机制冷要么技术不成熟，要求高，能耗大；要么体积受限，价格昂贵。
风冷散热器作为区别于水冷散热器的一个主流产品类别，不断的引领着整个IT散热市场的前进和创新因此，风冷是最常见，性价比最高的散热方式，我们设计的“智能电脑散热系统”就是利用温度传感器实现对外界温度的感知，再利用单片机编程控制风扇的转速，从而实现温度的自动调节，以达到散热目的。
正是因为融合了温度传感器技术和单片机技术，使得本作品兼智能化和自动化于一体。
而温控调速技术的优点在于其能有效地提高散热器的的工作效率，节约能源，性价比高，适用范围广泛。
且本设计比较人性化，由于不同的电脑的散热能力不同，对于散热能力很差的电脑而言，只凭借温控可能无法实现正常降温，就需要人为控制来调节适合电脑的散热，因此我们增加了手控模式。
本设计中增加了实时温度显示，让我们随时看着CPU的具体温度，从而消除忧虑，并且，在这基础之上，还增加了高温报警功能，避免你的电脑因为温度过高烧毁一些部件甚至是CPU。
因此，我们的设计更加人性化，更加舒适。
2 总体方案设计2.1设计内容根据对环境温度的测量控制小风扇的转速，并用数码管显示当前温度数值，温度升高风扇转速提高，温度降低风扇转速下降。
同时配备按键实现控制风扇的启、停，温控模式、手控模式、手控档位加，手控档位减，另外还要实现温度过高自动报警，以及按键按下时发声，提醒操作成功。
2.2方案比较方案一：选用热敏电阻作为感测温度的核心元件，通过运算放大器放大由于温度变化引起热敏电阻电阻的变化、进而导至的输出电压变化的微弱电压变化信号，再用AD 转换芯片ADC0809将模拟信号转化为数字信号输入STC89C52RC单片机处理。
采用液晶显示屏LCD显示温度，电机采用数模转换芯片AD0832控制，由单片机根据当前温度值送出相应数字量到AD0832，由AD0832产生模拟信号产生PWM波，控制直流电机转速。
如图2.1图2.1 系统总体框图方案二：采用数字式集成温度传感器DS18B20作为感测温度的核心元件，直接输出数字温度信号输入STC89C52RC单片机处理，采用四位共阳数码管显示温度，采用动态扫描显示方式，并且采用对单片机编程输出PWM调制波形经ULN2003驱动后直接控制电机转速。
如图2.2图2.2 系统总体框图2.3 方案论证方案一：此方案能够实现设计的功能，采用热敏电阻有价格便宜、元件易购的优点，但热敏电阻对温度的细微变化不敏感，在信号采集、放大、转换过程中还会产生失真和误差，并且由于热敏电阻的R-T关系的非线性，其本身电阻对温度的变化存在较大误差，虽然可以通过一定电路予以纠正，但不仅将使电路复杂稳定性降低，而且在人体所处温度环境温度变化中难以检测到小的温度变化。
但是液晶显示模块价格昂贵，驱动程序复杂。
虽然用DA转化芯片产生PWM调制波能够实现，但是D/A转换芯片价格较高，与其温控状态下单片机直接编程相比性价比不高。
方案二：本方案也能正常实现设计的功能，并且由于数字式集成温度传感器DS18B20的高度集成化，大大降低了外接放大转换等电路的误差因素，温度误差很小，并且由于其感测温度的原理与上述方案的原理有着本质的不同，使得其温度分辨力极高。
温度值在器件内部转换成数字量直接输出，简化了系统程序设计，又由于该传感器采用先进的单总线技术，与单片机的接口变的非常简洁，抗干扰能力强。
LED数码管显示，成本低廉，显示温度明确醒目，在夜间也能看见，功耗极低，显示驱动程序的编写也相对简单，这种显示方式得到广泛应用。
2.4方案选择通过上面两种方案的论证比较，中和性价比和复杂度，我们选择第二种方案。
3.单元模块电路简介与设计3.1 本系统部分器件介绍3.1.1 DS18B20 温度传感器简介DS18B20 单线数字温度传感器是Dallas 半导体公司开发的世界上第一片支持“一线总线”接口的温度传感器。
它具有3 引脚TO－92 小体积封装形式。
温度测量范围为-55℃——+125℃，可编程为9 位——12 位A/D 转换精度，测温分辨率可达0.0625℃。
被测温度用符号扩展的16 位数字量方式串行输出。
工作电压支持3V——5.5V 的电压范围，既可在远端引入，也可采用寄生电源方式产生。
DS18B20 还支持“一线总线”接口，多个DS18B20可以并联到3 根或2 根线上，CPU 只需一根端口线就能与诸多DS18B20 通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。
它还有存储用户定义报警温度等功能。
其管脚排列如图3.1所示，DQ 为数字信号端，GND 为电源地，VDD 为电源输入端。
图3.1 DS18B20 外形及管脚3.1.2 STC89C52RC单片机简介STC89C52RC 是一种带4K字节闪存可编程可擦除只读存储器（FPEROM）256B 片内RAM的低电压，高性能CMOS8 位微处理器。
该器件采用ATMEL 高密度非易失存储器制造技术制造，与工业标准的MCS-51 指令集和输出管脚相兼容。
由于将多功能8 位CPU 和闪烁存储器组合在单个芯片中，STC 的STC89C52RC 是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
STC89C52RC单片机管脚如图3.2所示:图3.2 STC89C52RC单片机管脚各管脚功能：VCC：供电电压。
GND：接地。
P0 口：P0 口为一个8 位漏级开路双向I/O 口，每脚可吸收8TTL 门电流。
当P1 口的管脚第一次写1 时，被定义为高阻输入。
P0 能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH 编程时，P0 口作为原码输入口，当FIASH 进行校验时，P0输出原码，此时P0 外部必须被拉高。
P1 口：P1 口是一个内部提供上拉电阻的8 位双向I/O 口，P1 口缓冲器能接收输出4TTL门电流。
P1 口管脚写入1 后，被内部上拉为高，可用作输入，P1 口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH 编程和校验时，P1 口作为第八位地接收。
P2 口：P2 口为一个内部上拉电阻的8 位双向I/O 口，P2 口缓冲器可接收，输出4 个TTL 门电流，当P2 口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2 口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2 口当用于外部程序存储器或16 位地址外部数据存储器进行存取时，P2 口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2 口输出其特殊功能寄存器的内容。
P2 口在FLASH 编程和校验时接收高八位地址信号和控制信号。
P3 口：P3 口管脚是8 个带内部上拉电阻的双向I/O 口，可接收输出4 个TTL 门电流。
当P3 口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3 口将输出电流（ILL）这是由于上拉的缘故。
P3 口也可作为AT89C51 的一些特殊功能口。
3.1.3 ULN2003芯片简介ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。
可直接驱动继电器等负载。
输入5VTTL电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。
该电路的特点如下: ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能。
