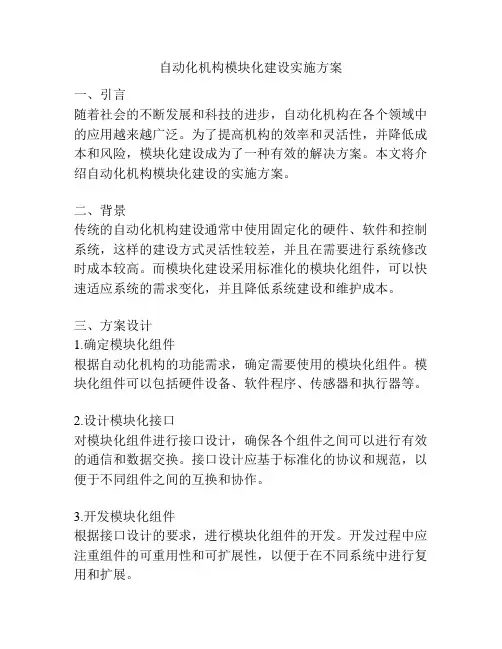

自动化机构模块化建设实施方案
自动化机构模块化建设实施方案一、引言随着社会的不断发展和科技的进步，自动化机构在各个领域中的应用越来越广泛。
为了提高机构的效率和灵活性，并降低成本和风险，模块化建设成为了一种有效的解决方案。
本文将介绍自动化机构模块化建设的实施方案。
二、背景传统的自动化机构建设通常中使用固定化的硬件、软件和控制系统，这样的建设方式灵活性较差，并且在需要进行系统修改时成本较高。
而模块化建设采用标准化的模块化组件，可以快速适应系统的需求变化，并且降低系统建设和维护成本。
三、方案设计1.确定模块化组件根据自动化机构的功能需求，确定需要使用的模块化组件。
模块化组件可以包括硬件设备、软件程序、传感器和执行器等。
2.设计模块化接口对模块化组件进行接口设计，确保各个组件之间可以进行有效的通信和数据交换。
接口设计应基于标准化的协议和规范，以便于不同组件之间的互换和协作。
3.开发模块化组件根据接口设计的要求，进行模块化组件的开发。
开发过程中应注重组件的可重用性和可扩展性，以便于在不同系统中进行复用和扩展。
4.系统集成将各个模块化组件进行系统集成，确保各个组件能够协同工作。
在集成过程中，需要进行详细的测试和验证，以确保系统的功能和性能能够满足需求。
5.模块化管理建立模块化组件的管理体系，包括组件的定义、标准化和文档化，以便于组件的复用和维护。
同时，建立模块化组件的版本控制和更新机制，以便于系统的升级和优化。
四、实施步骤1.需求分析：明确自动化机构的功能需求和系统规划。
2.模块选择：确定适用的模块化组件，包括硬件、软件和控制系统。
3.接口设计：详细设计模块化组件之间的接口和通信方式。
4.开发和测试：进行模块化组件的开发和测试，确保其功能和性能达到要求。
5.集成调试：将各个模块化组件进行集成，进行系统调试和验证。
6.系统维护：建立模块化组件的管理体系，持续进行组件的更新和维护。
五、风险和挑战1.技术风险：模块化建设涉及到多个技术领域的整合，可能存在技术风险和难题，需要进行风险评估和应对措施的制定。
自动化设备中的模块化设计与制造
自动化设备中的模块化设计与制造自动化设备在现代工业生产中扮演着至关重要的角色。
为了提高生产效率和降低成本，模块化设计与制造成为了一种先进的解决方案。
本文将探讨自动化设备中的模块化设计与制造，介绍其优势和应用，并讨论未来的发展趋势。
一、模块化设计的概念与原理模块化设计是指将一个系统或产品划分为若干个模块，每个模块具有独立的功能和结构，可以独立设计、制造、测试和维修。
这种分而治之的设计方法可以提高系统的可维护性和可扩展性，同时减少了制造和维修的难度。
模块化设计的核心原理是接口标准化和模块之间的互联。
在自动化设备中应用模块化设计可以带来以下优势：1. 提高生产效率：模块化设计使得各个模块可以并行开发，加快了产品的研发和生产速度。
2. 降低成本：模块化设计可以减少重复设计和制造，降低了制造成本。
3. 提高可维护性：模块化设计使得系统的维护更加简单，可以快速更换或修复故障模块。
4. 提高系统的可扩展性：通过添加或替换模块，可以方便地升级系统功能或扩展生产能力。
二、模块化制造的实施方法模块化制造是将模块化设计的概念应用于实际的生产制造过程中。
在模块化制造中，每个模块的制造可以独立进行，然后再进行组装和测试。
以下是模块化制造的几种实施方法：1. 零部件模块化制造：将大型设备的各个零部件进行模块化设计和制造，然后再进行组装。
这种方法可以提高零部件的制造效率和质量。
2. 工序模块化制造：将一个复杂的制造工序划分为若干个模块，每个模块可以独立生产。
然后再将各个模块组装成完整的工序。
这种方法可以提高工序的并行度和生产效率。
3. 系统模块化制造：将整个自动化设备划分为若干个功能模块，每个模块可以独立生产和测试。
然后再将各个模块组装成完整的系统。
这种方法可以提高系统的可维护性和可扩展性。
三、模块化设计与制造的应用领域模块化设计与制造在各个领域都有广泛的应用。
以下是几个典型的应用领域：1. 汽车制造：汽车是一个典型的模块化产品，各个零部件（引擎、底盘、车身等）都可以独立设计和制造，然后再进行组装。
电网建设模块化实施方案
电网建设模块化实施方案随着社会经济的不断发展，电力需求量不断增加，电网建设也面临着新的挑战。
为了更好地满足日益增长的电力需求，提高电网的可靠性和灵活性，模块化实施方案成为了一种新的选择。
本文将就电网建设模块化实施方案进行探讨，以期为相关领域的专业人士提供一些参考和借鉴。
首先，模块化实施方案的核心理念是将电网建设分解为多个相对独立的模块，每个模块可以独立设计、独立施工、独立调试和独立运行。
这种模块化的设计理念可以大大降低电网建设的复杂性和风险，提高建设的灵活性和可控性。
同时，模块化实施方案还可以更好地适应电力需求的快速变化，更好地支持电网的可持续发展。
其次，模块化实施方案需要充分考虑各个模块之间的协同性和一体化。
在设计阶段，需要充分考虑各个模块之间的接口和交互，确保各个模块可以有效地协同工作，实现整体的优化。
在施工和调试阶段，需要充分考虑各个模块之间的一体化，确保各个模块可以顺利地组装和调试，实现整体的协同运行。
另外，模块化实施方案还需要充分考虑未来的可扩展性和可升级性。
在设计阶段，需要充分考虑未来的电力需求和技术发展，确保各个模块可以方便地进行扩展和升级，实现电网建设的长期可持续发展。
在施工和调试阶段，需要充分考虑未来的运行和维护，确保各个模块可以方便地进行运行和维护，实现电网建设的长期稳定运行。
最后，模块化实施方案需要充分考虑安全性和可靠性。
在设计阶段，需要充分考虑各个模块的安全性和可靠性，确保各个模块可以安全可靠地运行。
在施工和调试阶段，需要充分考虑各个模块的安全性和可靠性，确保各个模块可以安全可靠地组装和调试。
在运行和维护阶段，需要充分考虑各个模块的安全性和可靠性，确保各个模块可以安全可靠地运行和维护。
综上所述，电网建设模块化实施方案是一种新的选择，可以更好地满足日益增长的电力需求，提高电网的可靠性和灵活性。
在实际应用中，需要充分考虑各个模块之间的协同性和一体化，充分考虑未来的可扩展性和可升级性，充分考虑安全性和可靠性，以实现电网建设的长期可持续发展。
高可靠性模块化电力电子系统的设计与制造
高可靠性模块化电力电子系统的设计与制造随着能源需求的不断增加，电力系统的安全、可靠和可持续发展显得越来越重要。
在电力系统中，电力电子技术作为一种重要的控制技术，起到了至关重要的作用。
而要实现高效、高可靠、高可调节的电力电子系统，就需要进行模块化的设计和制造。
本文将从模块化的角度来讨论高可靠性模块化电力电子系统的设计和制造过程。
一、模块化电力电子系统的设计首先，模块化电力电子系统的设计需要充分考虑系统的可靠性、可调度性和可维护性。
在可靠性方面，模块化的设计可以将系统划分为若干个相互独立的模块，减少各个模块之间的相互影响，从而提升系统的整体可靠性。
在可调度性方面，模块化的设计可以让系统中的不同模块具有可替换性，使得系统的维护和调整更加方便。
例如在一个变频器的系统中，可以将整个系统分为控制模块、功率模块和通信模块，这样可以针对不同的需求进行定制化设计，提高系统的可调度性。
在可维护性方面，模块化的设计可以让系统的不同模块具有可拆卸性，从而使得维修变得更加容易。
例如在一个UPS不间断电源系统中，可以将电源模块、控制模块、通信模块、电池模块等分离开来进行设计，当一个模块出现问题时，可以直接更换该模块来降低修理成本。
同时，模块化设计还需要考虑不同模块之间的接口。
只有在模块间的数据和控制接口设计得合理，才能保证模块化系统的高效性和可靠性。
二、模块化电力电子系统的制造在模块化电力电子系统制造的过程中，关键是如何保证整个系统的各个模块都达到高可靠性的要求。
为此，模块化制造需要遵循一些关键工艺和工程控制措施。
首先，制造流程应该严格按照设计要求进行执行。
这包括选型、板级设计、元器件选配、制程控制等多个环节。
例如，可以在PCB 设计时根据电磁兼容性和高频特性等进行电路板的布线设计和布局优化，以避免出现电感、电容等严重的信号干扰问题。
其次，应该充分考虑系统中的众多不同因素。
例如，在制造过程中应该对重要器件进行质量筛查，确保选用的元器件符合设计要求。
电气机械设备工程设计中的模块化设计与快速开发方法
电气机械设备工程设计中的模块化设计与快速开发方法随着科技的不断进步，电气机械设备在各行各业中的应用越来越广泛。
为了提高电气机械设备的设计效率和质量，模块化设计和快速开发方法成为了当前领先的设计理念和实践方法。
在电气机械设备工程设计中，模块化设计和快速开发方法能够提供一种高效、可重用和可扩展的设计方案，在满足需求的同时提高设计效率和产品质量。
模块化设计是将一个复杂的系统划分为多个独立的模块，每个模块负责实现特定的功能或完成特定的任务。
这种设计方法可以降低系统的耦合度，方便模块的独立测试和维护，提高系统的可靠性和可扩展性。
在电气机械设备工程设计中，模块化设计可以将复杂的电气电路、机械结构和控制系统等子系统划分为独立的模块，分别进行设计和开发。
每个模块可以通过接口相互连接，形成完整的系统。
快速开发方法是利用先进的工具和技术，通过快速迭代和试错的方式，快速完成产品的设计和开发。
在电气机械设备工程设计中，快速开发方法可以通过使用CAD软件进行三维建模和仿真，快速设计和优化电气电路和机械结构；通过使用PLC编程软件进行快速控制系统开发和调试；通过使用专业的仿真软件进行系统性能评估和验证。
同时，快速开发方法也可以利用现有的硬件和软件模块，快速构建系统原型和进行功能测试。
实施模块化设计和快速开发方法需要从需求分析、系统设计、软硬件开发、测试验证等方面进行整体规划和组织协调。
首先，需要对电气机械设备的需求进行深入的调研和分析，明确系统的功能和性能要求，确定各个模块的功能和接口。
其次，需要进行系统的整体设计和模块划分，确定各个模块的设计任务和开发计划。
在模块设计和开发过程中，要注重模块的独立性和可重用性，尽可能减少模块之间的耦合。
同时，要合理选择合适的工具和技术，加快开发速度和提高设计质量。
在模块化设计和快速开发方法中，也需要加强项目管理和团队协作。
要建立有效的项目计划和进度控制机制，及时记录和沟通项目进展情况。
要加强团队的协作和沟通，充分发挥每个成员的专业能力和创造力。
电源管理系统设计与模块化方案
电源管理系统设计与模块化方案电源管理系统在现代电子设备中起着至关重要的作用，它不仅能够提供稳定的电源供应，还可以对电能进行有效管理，提高设备的效率和性能。
在设计电源管理系统时，模块化方案是一种被广泛采用的方法，它可以将系统拆分为多个独立的模块，每个模块负责不同的功能，便于开发、测试和维护。
首先，电源管理系统的设计应该从系统需求出发，明确系统的功能和性能指标。
在确定需求的基础上，可以开始设计系统的整体架构。
一个典型的电源管理系统通常包括输入稳压模块、输出稳压模块、锂电充电管理模块等多个功能模块。
每个功能模块都应该具备独立的功能，同时又要能够与其他模块进行有效的协作。
其次，模块化方案的设计应该注重模块之间的接口定义和通信协议。
为了实现模块之间的信息交换和数据传输，需要定义清晰的接口和通信协议。
通常情况下，可以使用串口通信或者I2C总线等通用接口来实现模块之间的通信。
通过定义合适的通信协议，可以确保各个模块之间的数据传输效率高、稳定可靠。
另外，模块化方案还需要考虑模块的独立性和可替换性。
每个功能模块应该尽可能独立，不受其他模块的影响。
这样既有利于模块的测试和调试，也可以提高系统的稳定性。
同时，模块化方案还应该考虑到模块的可替换性，即可以根据需求替换或升级某个模块，而不需要对整个系统重新设计。
此外，模块化方案还可以为系统的扩展和定制提供便利。
通过模块化设计，可以根据需求灵活添加新的功能模块或者定制化某些模块，而不需要对整个系统进行重新设计。
这样可以大大缩短系统的开发周期，提高系统的灵活性和可维护性。
总的来说，电源管理系统的模块化方案是一种有效的设计方法，可以提高系统的可靠性、稳定性和灵活性。
在设计电源管理系统时，应该充分考虑到系统的需求，合理划分模块，定义清晰的接口和通信协议，确保模块之间的独立性和可替换性，为系统的扩展和定制提供便利。
通过模块化设计，可以更好地满足不同应用场景下的电源管理需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统自动装置模块化的设计与实施
摘要：模块化用一系列通用性较强的单元和要素来组成的不同系统，它目前已被广泛应用。
本文讨论了模块化的基本理论和设计要领，在电力系统中实施模块化，应按三维结构的步骤和方法，有领导、有组织、有计划地开展。
关键词：自动装置模块化设计实施
一个大系统可以分解为若干子系统，子系统又可分解为若干具有独立功能的单元，单元还可分解为一些基本的构成要素：而组合是分解的逆程序，用适当的连接单元或连接要素把上述功能单元、子系统装配起来，以获得大系统所需要的综合功能。
模块化就包含着由分解到组合的全过程，通过对同类或相似系统的分析研究可发现其中含有相同或相似的单元以及不同单元中含有相同或相似的要素，将这类功能单元或要素分离出来，用标准化原理进行统一，归并和简化，以标准单元和通用单元的形式独立存在，这就是由分解而得到的模块。
模块是构成系统的具有某种特定功能和接口结构的典型的通用独立单元，对系统任意分解所得到的单元，不能算作是模块，模块必须具备下述特征：具有相对独立的特定功能：具有典型性：具有通用互换或兼容性：能构成系列；可以单独考核、预制、储备；具有能传递功能、能组成系统的接口结构；易于组合成新系统，也易于从系统中分解、拆卸和更换。
一、自动装置模块化设计
1、模块设计。
模块设计的程序大体是先从系统的分解人手，划
分模块，确定其功能、规模、构成要素、结构模式及应用范围，并从典型化人手，加以精选、归并简化，再编排模块组合型谱(由一定数量的模块组成系统的各种可能形式1然后校验模块是否能完成各种预定的组合，最后进行模块的图样设计。
2、模块组装设计。
模块组装设计实质上就是以模块为基础的产品设计或工程设计。
其任务是：根据系统功能的要求，进行产品或工程的总体(布局)设计；在充分了解有关模块功能和接口的基础上选用模块；根据系统功能的要求，对通用模块进行补充设计或改型设计；设计专用模块，以满足系统的特有功能；模块向电气的和机械的互连和接口设计；环境防护设计：整机或系统的造型、色彩和装饰设计等。
模块设计和模块组装设计是两个既有区别又有联系的设计阶段，是模块化设计中两个不可分割的层次。
在进行模块化设计时，必须对二者给予综合的全面的考虑。
模块系统的质量和生命力首先取决于对分解和组合这一艺术的运用水平，
3、模块化系统设计。
任何一类自动化设备系统都是包含着电气线路系统、机械结构系统、以至一机一环系统等的复杂系统，面对这样一个学科交叉的大型系统，仅是按学科特点孤立地进行研究，是不可能取得令人满意的效果的。
只有运用以整体性、综合性、最佳化为特点的系统工程的方法才能奏效。
欲建立一个有效的和有生命力的模块化系统，必须摆脱传统的对目标单一分析方法，而采用跨学科的三维结构。
霍尔(hall)提出的三维结构模式比较科学地、完整地、全面地表达了模块化系统设计中阶段划分、进行步骤和专
业知识之间的相互关系。
按三维结构这套工作方法和步骤去规划、设计、管理或控制模块化系统，将使模块化的进程有条不紊，并有利于提高效率和质量。
二、电力系统自动装置模块化的实施
1、目标分析。
电力系统自动化主要包括继电保护系统、自动控制系统、远动系统、通信系统等。
随着以微电子技术、计算技术为核心的新技术渗透到各个领域，尤其是微机控制的应用，使各系统在处理问题的方式上有许多相似之处。
例如数据和信息的采集、测量、传输、处理、监视、显示、打印等，形成各个系统间互相渗透、交叉：与此同时，设备外在特征也愈加接近。
将这些相似因素予以分组、简化、统一，按模块化原则处理。
就可形成电力系统自动装置的模块化系统。
用一些通用模块，加上根据各自特殊功能设计的专用模块，便可组成规模不同、功能各异的硬件、软件系统。
当然。
除了可通用于各系统的通用模块外，还可以有各个系统的通用模块，这样整个电力系统自动装置便可实现灵活的模块化组装。
在有了系统的宏模型之后，便可根据模块特征分别开展软件模块、电路硬件模块、结构模块和单元模块的设计。
在这些模块中，单元模块最能体现出模块化的优越性，它可原封不动地参加模块化组装，是模块化所追求的最佳形式。
能否形成单元模块的关键在于能否形成电路硬件模块，由于电路决定设备功能上的差异，它是新产品中最活跃的因素，形成电路模块的难度较大。
然而，机械结构随产品变化的因素较少，可有广泛通用性，它具备实现具有尺寸互换性的结
构模块的有利条件，它又是实现工艺、工装通用化的前提。
因而在上述模块中，结构模块有可能独立地先行，但需在宏模型指导下进行。
而后再以结构模块去制约电路模块。
2、妥善解决模块管理问题。
模块管理是模块化工作能否进行得下去的关键之一，其内容包括模块的档案管理、技术管理生产管理等。
模块资料应单独管理，直接移用，不应重新抄录或绘制，以免产生新的错误。
为便于别人借用模块，可建立模块档案，比较简单的办法就是建立模块卡片，模块卡片应包括的内容：①模块名称、代号；②模块功能、用途；③模块特征参数(电气参数，主要几何参数等)和技术条件；④模块接口、互连、定位说明；⑤模块原理简图(框图)或结构简图(照片)或程序流程图等。
对于不同类型的模块，模块卡片的形式和具体内容可以不同。
但应能全面、准确无误、扼要地描述其特征及全貌。
通过模块卡片，使用者即使不了解模块的详细内容，也可作出选用的决择。
如能建立模块库(可只管模块档案，也可兼管模块实体)，则可实现技术和资源的共享。
为了加强结构模块管理工作，特拟制了《机械结构模块编号方法》和《机械结构模块管理办法》，以进行模块登记备案，并对已有模块进行了初步优选与整顿，使各种模块在品种繁多的试制产品中形成了中、小批量，并进行了部分模块的储备，取得了明显的技术种经济效益。
三、小结
模块化设计的优越性是显而易见的。
但要付诸实施，必需有战略
的眼光，周密的筹划。
在当前电力系统自动装置面临大发展和更新换代之时，自由发展必将给系统配套和开发带来混乱，延误时机。
有必要在统一领导下，集中有关专家，按模块化原则，作出全面规划。
建立宏模型，制订模块化对象项目体系表，拟定各项目的功能指标、评价要点和接口原则，拟制项目计划。
在进行中必须统一思想认识，统筹安排，打破行业部门界限。
严格按照模块化的原理和方法，全面综合分析，才可能制订出技术先进、结构合理、有生命力的模块化系统规划，进而分工合作，研制出符合电力系统自动装置特点的系列通用模块。
