滚动直线导轨副摩擦磨损机理及特性研究_林敏

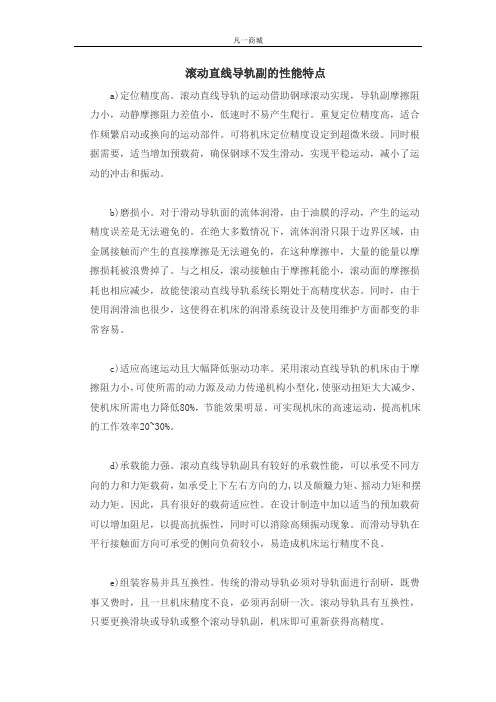

滚动直线导轨副的性能特点

滚动直线导轨副的性能特点a)定位精度高。
滚动直线导轨的运动借助钢球滚动实现,导轨副摩擦阻力小,动静摩擦阻力差值小,低速时不易产生爬行。
重复定位精度高,适合作频繁启动或换向的运动部件。
可将机床定位精度设定到超微米级。
同时根据需要,适当增加预载荷,确保钢球不发生滑动,实现平稳运动,减小了运动的冲击和振动。
b)磨损小。
对于滑动导轨面的流体润滑,由于油膜的浮动,产生的运动精度误差是无法避免的。
在绝大多数情况下,流体润滑只限于边界区域,由金属接触而产生的直接摩擦是无法避免的,在这种摩擦中,大量的能量以摩擦损耗被浪费掉了。
与之相反,滚动接触由于摩擦耗能小,滚动面的摩擦损耗也相应减少,故能使滚动直线导轨系统长期处于高精度状态。
同时,由于使用润滑油也很少,这使得在机床的润滑系统设计及使用维护方面都变的非常容易。
c)适应高速运动且大幅降低驱动功率。
采用滚动直线导轨的机床由于摩擦阻力小,可使所需的动力源及动力传递机构小型化,使驱动扭矩大大减少,使机床所需电力降低80%,节能效果明显。
可实现机床的高速运动,提高机床的工作效率20~30%。
d)承载能力强。
滚动直线导轨副具有较好的承载性能,可以承受不同方向的力和力矩载荷,如承受上下左右方向的力,以及颠簸力矩、摇动力矩和摆动力矩。
因此,具有很好的载荷适应性。
在设计制造中加以适当的预加载荷可以增加阻尼,以提高抗振性,同时可以消除高频振动现象。
而滑动导轨在平行接触面方向可承受的侧向负荷较小,易造成机床运行精度不良。
e)组装容易并具互换性。
传统的滑动导轨必须对导轨面进行刮研,既费事又费时,且一旦机床精度不良,必须再刮研一次。
滚动导轨具有互换性,只要更换滑块或导轨或整个滚动导轨副,机床即可重新获得高精度。
如前所述,由于滚珠在导轨与滑块之间的相对运动为滚动,可减少摩擦损失。
通常滚动摩擦系数为滑动摩擦系数的2%左右,因此采用滚动导轨的传动机构远优越于传统滑动导轨。
滚动直线导轨副寿命及失效演变研究

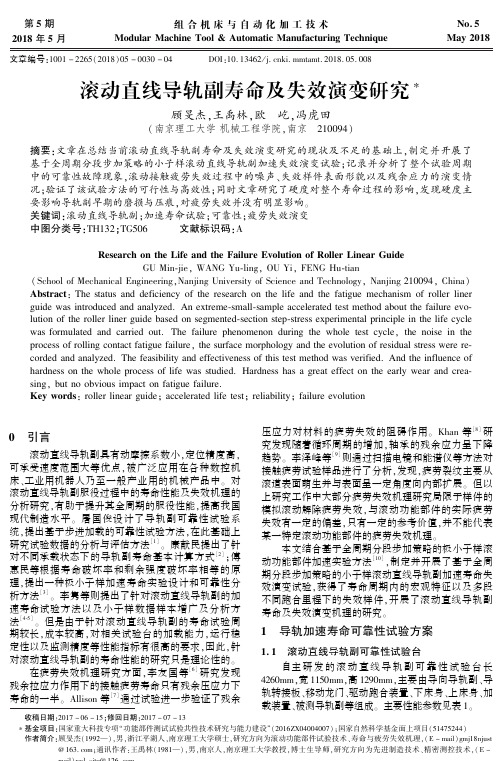

第5期2018年5月组合机床与自动化加工技术ModularMachineTool&AutomaticManufacturingTechniqueNo.5May2018文章编号:1001-2265(2018)05-0030-04㊀㊀㊀㊀DOI:10.13462/j.cnki.mmtamt.2018.05.008收稿日期:2017-06-15ꎻ修回日期:2017-07-13㊀∗基金项目:国家重大科技专项 功能部件测试试验共性技术研究与能力建设 (2016ZX04004007)ꎻ国家自然科学基金面上项目(51475244)作者简介:顾旻杰(1992 )ꎬ男ꎬ浙江平湖人ꎬ南京理工大学硕士ꎬ研究方向为滚动功能部件试验技术㊁寿命与疲劳失效机理ꎬ(E-mail)gmj18njust@163.comꎻ通讯作者:王禹林(1981 )ꎬ男ꎬ南京人ꎬ南京理工大学教授ꎬ博士生导师ꎬ研究方向为先进制造技术㊁精密测控技术ꎬ(E-滚动直线导轨副寿命及失效演变研究∗顾旻杰ꎬ王禹林ꎬ欧㊀屹ꎬ冯虎田(南京理工大学机械工程学院ꎬ南京㊀210094)摘要:文章在总结当前滚动直线导轨副寿命及失效演变研究的现状及不足的基础上ꎬ制定并开展了基于全周期分段步加策略的小子样滚动直线导轨副加速失效演变试验ꎻ记录并分析了整个试验周期中的可靠性故障现象ꎬ滚动接触疲劳失效过程中的噪声㊁失效样件表面形貌以及残余应力的演变情况ꎻ验证了该试验方法的可行性与高效性ꎻ同时文章研究了硬度对整个寿命过程的影响ꎬ发现硬度主要影响导轨副早期的磨损与压痕ꎬ对疲劳失效并没有明显影响ꎮ关键词:滚动直线导轨副ꎻ加速寿命试验ꎻ可靠性ꎻ疲劳失效演变中图分类号:TH132ꎻTG506㊀㊀㊀文献标识码:AResearchontheLifeandtheFailureEvolutionofRollerLinearGuideGUMin ̄jieꎬWANGYu ̄lingꎬOUYiꎬFENGHu ̄tian(SchoolofMechanicalEngineeringꎬNanjingUniversityofScienceandTechnologyꎬNanjing210094ꎬChina)Abstract:Thestatusanddeficiencyoftheresearchonthelifeandthefatiguemechanismofrollerlinerguidewasintroducedandanalyzed.Anextreme ̄small ̄sampleacceleratedtestmethodaboutthefailureevo ̄lutionoftherollerlinerguidebasedonsegmented ̄sectionstep ̄stressexperimentalprincipleinthelifecyclewasformulatedandcarriedout.Thefailurephenomenonduringthewholetestcycleꎬthenoiseintheprocessofrollingcontactfatiguefailureꎬthesurfacemorphologyandtheevolutionofresidualstresswerere ̄cordedandanalyzed.Thefeasibilityandeffectivenessofthistestmethodwasverified.Andtheinfluenceofhardnessonthewholeprocessoflifewasstudied.Hardnesshasagreateffectontheearlywearandcrea ̄singꎬbutnoobviousimpactonfatiguefailure.Keywords:rollerlinearguideꎻacceleratedlifetestꎻreliabilityꎻfailureevolution0㊀引言滚动直线导轨副具有动摩擦系数小ꎬ定位精度高ꎬ可承受速度范围大等优点ꎬ被广泛应用在各种数控机床㊁工业用机器人乃至一般产业用的机械产品中ꎮ对滚动直线导轨副服役过程中的寿命性能及失效机理的分析研究ꎬ有助于提升其全周期的服役性能ꎬ提高我国现代制造水平ꎮ屠国俊设计了导轨副可靠性试验系统ꎬ提出基于步进加载的可靠性试验方法ꎬ在此基础上研究试验数据的分析与评估方法[1]ꎮ康献民提出了针对不同承载状态下的导轨副寿命基本计算方式[2]ꎻ傅惠民等根据寿命破坏率和剩余强度破坏率相等的原理ꎬ提出一种极小子样加速寿命实验设计和可靠性分析方法[3]ꎮ李隽等则提出了针对滚动直线导轨副的加速寿命试验方法以及小子样数据样本增广及分析方法[4 ̄5]ꎮ但是由于针对滚动直线导轨副的寿命试验周期较长ꎬ成本较高ꎬ对相关试验台的加载能力ꎬ运行稳定性以及监测精度等性能指标有很高的要求ꎬ因此ꎬ针对滚动直线导轨副的寿命性能的研究只是理论性的ꎮ在疲劳失效机理研究方面ꎬ李友国等[6]研究发现残余拉应力作用下的接触疲劳寿命只有残余压应力下寿命的一半ꎮAllison等[7]通过试验进一步验证了残余压应力对材料的疲劳失效的阻碍作用ꎮKhan等[8]研究发现随着循环周期的增加ꎬ轴承的残余应力呈下降趋势ꎮ李泽峰等[9]则通过扫描电镜和能谱仪等方法对接触疲劳试验样品进行了分析ꎬ发现ꎬ疲劳裂纹主要从滚道表面萌生并与表面呈一定角度向内部扩展ꎮ但以上研究工作中大部分疲劳失效机理研究局限于样件的模拟滚动解除疲劳失效ꎬ与滚动功能部件的实际疲劳失效有一定的偏差ꎬ只有一定的参考价值ꎬ并不能代表某一特定滚动功能部件的疲劳失效机理ꎮ本文结合基于全周期分段步加策略的极小子样滚动功能部件加速实验方法[10]ꎬ制定并开展了基于全周期分段步加策略的小子样滚动直线导轨副加速寿命失效演变试验ꎬ获得了寿命周期内的宏观特征以及多段不同跑合里程下的失效样件ꎬ开展了滚动直线导轨副寿命及失效演变机理的研究ꎮ1㊀导轨加速寿命可靠性试验方案1.1㊀滚动直线导轨副可靠性试验台自主研发的滚动直线导轨副可靠性试验台长4260mmꎬ宽1150mmꎬ高1290mmꎬ主要由导向导轨副㊁导轨转接板㊁移动龙门㊁驱动跑合装置㊁下床身㊁上床身㊁加载装置㊁被测导轨副等组成ꎮ主要性能参数见表1ꎮ图1㊀滚动直线导轨副可靠性试验台表1㊀滚动直线导轨副可靠性试验台性能参数要求序号相关性能性能参数1被测导轨最大长度4000mm2最大加载力15t3加载力精度20N4噪声测试量程:30dB~130dBꎬ分辨率:0.1dB5最大速度80m/min6最大加速度20m/s2主要试验原理:将两根滚动直线导轨副试验样件安装在导轨转接板上ꎬ安装时精度保证3级精度(导轨副滑块顶面及侧面相对于安装基准的平行度为0 02mm/3000mm)以上ꎮ被测滚动直线导轨副的滑块中心位置在水平对向加载力的作用下承载工作载荷ꎬ同时ꎬ移动龙门㊁加载装置和驱动跑合装置等构成试验台的移动部件ꎬ在驱动跑合装置的作用下沿着导向导轨运动ꎬ此时由加载装置与滑块接触同步运动[11]ꎮ1.2㊀基于全周期分段步加策略的小子样滚动直线导轨副导轨加速失效演变试验为方便高效地获得滚动功能部件不同时间历程下的在线监测和离线状态数据ꎬ王禹林提出了一种基于全周期分段步加策略的极小子样滚动功能部件加速实验方法[10]:将滚动功能部件(如滚珠丝杠副㊁直线导轨副等)沿轴线方向分成n+1个子段ꎬ子段号为0ꎬ1ꎬ ꎬiꎬ ꎬnꎻ每个子段长度分别为L0ꎬL1ꎬ ꎬLiꎬ ꎬLnꎬ在子段0上不进行实验ꎬ以保留其初始精度及表面完整性等信息ꎻ从子段1开始进行全周期分段步加实验ꎬ即在等效加载力Fi作用下以等效速度vi从子段1到子段n往复跑合zi次ꎬ直到第1个步加服役过程结束ꎬ此时子段1跑合了2zi+1次或2zi-1次ꎬ子段2~n跑合了2zi次ꎻ接着在等效加载力F2作用下以等效图2㊀全周期步加试验方案示意图速度v2自子段2~n往复跑合z2次ꎬ依此类推ꎬ直到第n个步加服役结束ꎻ实验完成时ꎬ第i个子段共经历了j个步加服役过程ꎬ其中在第j个步加服役过程中ꎬ在等效加载力Fj下以等效跑合速度vj跑合2zj次ꎬ1ɤjɤiɤnꎻ而在第i个步加服役过程中ꎬ将在等效加载力Fi作用下以等效速度vi跑合2zi+1次或2zi-1次ꎮ基于上述实验方法ꎬ本文以某厂家的两根型号为2 ̄35 ̄3000滚动直线导轨副(额定动载荷为36kNꎬ分别标号1号和2号)作为试验样件ꎬ利用自主研制的滚动直线导轨副可靠性试验台ꎬ设计并开展了具体的试验ꎮ表2㊀试验参数表试验参数试验参数值有效跑合里程2000mm外加试验载荷100%额定动载荷试验速度10m/min此次试验将加载力作为主要因素ꎬ为避免其他因素(速度及往返频率)的干扰(保证恒定速度ꎬ每一段长度足够长)ꎬ同时为获得有效的试验样件及数据ꎬ在此次试验中将n值设定为4ꎬ即共分为5段ꎬ其中有一段为零跑合对比导轨段ꎬ实际上将有效工作长度分为4段ꎬ每一段长度足够长而不会导致频繁往返跑合改变主次因素ꎬ初步均分为4段ꎬ每段长度为500mmꎮ图3㊀试验分段示意图为保证试验的有效进行ꎬ做出若干假设如下:设置的试验速度为10m/minꎬ可忽略加减速过程ꎻ每一段单程距离足够长可以获得有效失效样本ꎻ非典型失效故障不作为试验终止条件ꎮ此次试验加载力设定为100%额定动载荷ꎬ根据滚动直线导轨副额定动载荷定义:在相同条件下运行ꎬ90%导轨寿命达到50km时所能承受的最大载荷[12]ꎬ可以计算得到跑合总次数:50km2000mmʈ25ˑ103次跑合表3㊀试验跑合次数分配表跑合分段跑合次数跑合里程L1ꎬL2ꎬL3ꎬL415000次30kmL2ꎬL3ꎬL44000次6kmL3ꎬL43000次3kmL43000次1.5km试验初期ꎬ考虑到滚动直线导轨副磨损大概率会在跑合后期出现ꎬ因此将全长跑合设定为30kmꎮ然而在试验过程中ꎬ磨损出现的时间远远早于预期的时间ꎬ即L4段跑合30km的设定是不合理的ꎬ在实际的跑合过程中ꎬ全长2000mm跑合8.002kmꎬ两试样滚道面磨损明显ꎮ因此有必要在试验过程中ꎬ根据实际的磨损以及点蚀情况进行分段的合理调节ꎬ便于获得有效的试验样本ꎬ有利于失效演变机理的研究ꎮ表4㊀试验跑合次数重新分配表跑合分段跑合次数跑合里程L1ꎬL2ꎬL3ꎬL45000次10kmL2ꎬL3ꎬL47000次10.5kmL3ꎬL47000次7kmL46000次3km若25ˑ103次跑合完成时ꎬ出现疲劳点蚀ꎬ则加速寿命试验终止ꎻ若没有出现疲劳点蚀或个别出现疲劳点蚀ꎬ则针对最后一段进行额外的跑合ꎬ直到出132018年5月㊀㊀顾旻杰ꎬ等:滚动直线导轨副寿命及失效演变研究现疲劳点蚀ꎬ终止加速寿命试验ꎬ记录跑合总时间或总里程ꎮ2㊀试验现象记录及分析2.1㊀可靠性故障与噪声演变趋势试验样本在负载为100%额定动载荷㊁速度为10m/min条件下ꎬ在4.774km时出现滚珠破裂ꎬ卡死于反相器内ꎬ噪声迅速增加(如图4中A点所示)ꎬ导致滑块出现早期非典型失效故障ꎬ如图5a㊁图5b所示ꎮ之后使用备用滑块继续试验ꎮ跑合过程中噪声值逐渐增大ꎬ最后在里程48.806km(折算后里程)左右出现下降趋势ꎬ如图4中B段所示ꎮ主要原因是试验后期滑块内部滚珠和滚道出现疲劳剥落ꎬ滚道面粗糙度增加ꎬ滚珠与滚道ꎬ滚珠与滚珠之间的平稳性降低ꎬ噪声增加ꎻ而后继续产生磨损作用ꎬ磨损量增加ꎬ滑块滚道曲率增加ꎬ最终试验加载力丧失20%以上ꎻ拆卸滑块后发现滑块内滚道疲劳剥落严重ꎬ反向器有一定的磨损ꎬ如图5c㊁图5d所示ꎬ此时试验终止ꎬL4段总跑合48.806kmꎮ试验现象记录见表5ꎮ图4㊀噪声演变趋势图(a)㊁(b)为非典型失效ꎻ(c)㊁(d)为疲劳失效图5㊀被测导轨副失效滑块表5㊀被测滚动直线导轨副故障记录表试验里程(km)㊀㊀被测试件故障0~2.002运行无异常2.002~4.774反向处有黑油累积ꎬ滚道面有轻微磨损与压痕4.774~5.0442号导轨副滑块报废5.044~19.104滚道面出现明显磨损19.104~24.419存在明显钢球碰撞声24.419~29.101磨损严重ꎬ出现点蚀坑29.101~30.2721号导轨副滑块滚道面出现严重疲劳剥落ꎬ加载力严重丧失表6㊀每一段等效跑合记录表分段试验跑合里程(km)等效跑合里程(km)第一段L110.10210.102第二段L220.59(10.102+10.488)24.086第三段L327.594(20.59+7.004)38.094第四段L430.272(27.594+2.678)48.8062.2㊀试验失效样件的表面形貌演变在试验过程中ꎬ观察并记录了被测滚动直线导轨副在不同跑合里程的循环接触应力下产生疲劳点蚀的光学照片ꎬ如图6所示ꎮ经肉眼观察可见ꎬ被测试样在跑合2.408km时开始在接触区表面出现轻微磨损与压痕ꎻ随后ꎬ随着跑合里程的不断增加ꎬ磨损加剧ꎬ在滚珠与滚道面接触处(滚道中间位置)形成一条有一定宽度的沿跑合方向的磨损带ꎬ而早期压痕并没有太大变化ꎬ随后在跑合22.206km后ꎬ磨损带向滚道面两侧扩展ꎬ并逐渐演变为疲劳点蚀ꎬ最后ꎬ点蚀区域覆盖整个滚道接触面ꎮ在整个加速寿命试验过程中ꎬ可以发现磨损与压痕出现于寿命早期ꎬ而后从磨损与压痕的萌生到形成大面积点蚀区域的过程则占据了整个疲劳寿命的大部分时间ꎮ(a)2.408km㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀(b)12.603km(c)22.206km㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀(d)30.272km图6㊀不同跑合次数下的导轨滚道面对不同跑合里程的循环接触应力下的被测滚动直线导轨滚道面进行SEM的观察ꎬ结果如图7所示ꎮ未跑合的被测滚动直线导轨副原始段ꎬ由于滚道面加工的原因ꎬ可以在滚道面上明显地观察到沿着滚动方向的加工痕迹ꎬ如图7aꎮ仔细观察滚道面可以看到表面的加工痕迹呈不规则分布ꎬ且宽度与深度不尽相同ꎬ同时存在一些表面缺陷ꎬ直接造成缺陷附近表面材料的应力集中ꎬ易产生早期磨损与压痕ꎬ促进了表面裂纹的萌生[13]ꎮ图7b为经过10.102km跑合之后被测导轨滚道面的SEM形貌ꎬ在滚道表面于原始缺陷处萌生裂纹发生局部金属剥落ꎬ随后发生扩展与联接ꎬ最后形成大面积的点蚀形貌ꎬ滚动直线导轨副发生疲劳失效ꎬ如图7e㊁图7f所示ꎮ23 组合机床与自动化加工技术㊀第5期图7㊀不同跑合次数下的导轨滚道面SEM图像从图7d滚道面点蚀形貌的高倍照片可以看到ꎬ点蚀区域存在阶梯状形貌ꎬ可以推测点蚀坑的出现是由表层金属层层剥落而形成的ꎬ因此点蚀坑的深度与面积存在一个由浅变深由小变大的演变过程ꎮ2.3㊀亚表面残余压应力演变趋势不均匀的塑性形变㊁不均匀的温度变化以及不均匀的相变ꎬ在滚动功能部件滚道面的加工过程中ꎬ在表层会留下不同深度的塑性变形层ꎬ产生残余压应力ꎬ以往的研究表明ꎬ试样预先具有的残余压应力能明显地阻滞和延缓疲劳裂纹的扩展ꎮ通过X射线衍射法对不同跑合次数的样件进行残余压应力测量ꎬ发现滚动功能部件滚道亚表面残余压应力值随跑合里程的增加而增大ꎬ表明残余应力在整个寿命周期中存在一个动态再分布的过程ꎮ在跑合初期ꎬ滚道亚表面存在一定的残余压应力ꎬ阻滞和延缓裂纹的扩展ꎮ随着跑合的继续ꎬ滚道表面与亚表面出现塑性变形与微裂纹ꎬ裂纹尖端处的残余压应力将会增大ꎬ同时此处的材质将会得到强化ꎬ强度与硬度增大ꎬ促使疲劳裂纹扩展ꎮ两种互相矛盾的因素互相影响ꎬ一方面阻碍疲劳失效ꎬ另一方面促进疲劳失效ꎮ例如ꎬ裂纹刚萌生时ꎬ裂纹较短ꎬ图8㊀亚表面残余压应力演变趋势图其尖端塑性形变较小ꎬ残余压应力与材质强化程度较小ꎻ裂纹逐渐扩展时ꎬ裂纹增大ꎬ其尖端塑性型面变大ꎬ残余压应力与材质强化程度相应变大ꎮ在整个疲劳失效过程中ꎬ这两种因素互相影响ꎬ具体影响作用有待进行深入的研究[14]ꎮ2.4㊀硬度在疲劳寿命中的影响作用试验前期ꎬ针对被测滚动直线导轨副的全长(有效工作长度)硬度进行了测量记录ꎬ如图9㊁图10所示ꎮ对比试验现象可以发现:2号导轨副比1号导轨副更早出现了压痕ꎬ并且其压痕出现的位置是其硬度较低的区域(75mm以及138mm处ꎬ如图11所示)ꎮ随着试验的进行ꎬ其压痕大小并没有明显变大的趋势ꎬ并且点蚀失效的区域与导轨全长硬度分布没有明显联系ꎮ图9㊀1号导轨副全长硬度分布图图10㊀2号导轨副全长硬度分布图图11㊀2号导轨滚道面压痕图3㊀结束语(1)通过开展基于全周期分段步加策略的小子样导轨加速失效演变试验ꎬ可以发现此方法可以方便高效地获得滚动功能部件不同时间历程下的在线监测和离线状态数据ꎬ便于进行疲劳失效演变的研究ꎮ(2)滑块滚道的疲劳失效先于导轨滚道ꎻ在100%额定动载荷加载的条件下ꎬ滑块滚道疲劳寿命仅是滚道疲劳寿命的二分之一ꎮ(3)早期磨损与压痕主要是由表面加工痕迹以及低硬度等缺陷造成的ꎻ残余压应力可以有效减缓疲劳失效ꎬ并随着跑合的进行ꎬ其值逐渐增大ꎬ阻碍疲劳失效ꎬ但材质的强化与塑性变形的积累则会促进疲劳失效ꎬ两者互相作用直至滚动功能部件疲劳寿命终止ꎮ(下转第36页)332018年5月㊀㊀顾旻杰ꎬ等:滚动直线导轨副寿命及失效演变研究㊀㊀图4给出了切削AISI1045钢的有限元计算温度图4㊀切削AISI1045钢的有限元仿真结果分布结果ꎬ在切削速度为vc=150m/minꎬ未变形切屑厚度h为0.5mm情况下本文提出的解析模型求解与有限元仿真结果如图5所示ꎮ为了预测切削刃的温度Tce和已加工表面的温度Tpsꎬ采用模型参数fce=18%ꎬfps=7%和αce=αps=107W/m2ħꎮ用于温度预测的体元参数为dl=70μmꎬ在以上假设和参数设置下ꎬ本文提出的温度解析模型对切削问题的仿真提供了一个较好的趋势预测ꎮ图5㊀三个区域温度的解析模型与有限元结果对比3㊀小结切削热对于研究已加工表面质量以及刀具磨损有着重要的作用ꎬ本文建立了一种车削加工AISI1045工件的温度预测解析模型ꎬ模型中对三个关键的切削区域进行了快速估计ꎬ模型同时考虑了切削参数与材料属性ꎬ通过解析模型的计算与有限元仿真方法的对比ꎬ并将解析模型的结果与Trigger方法进行了对比ꎬ以对比结果验证本文方法ꎬ为加工AISI1045工件的切削热研究提供借鉴ꎮ[参考文献][1]ArrazolaPJꎬOzelTꎬUmbrelloDꎬetal.RecentAdvancesinModellingofMetalMachiningProcesses[J].AnnalsoftheCIRPꎬ2013ꎬ62(2):695-718.[2]杨潇ꎬ曹华军ꎬ陈永鹏ꎬ等.高速干切滚齿工艺系统切削热全过程传递模型[J].机械工程学报ꎬ2015ꎬ51(19):189-196.[3]汪世益ꎬ满忠伟ꎬ方勇.金属切削刀具后刀面的切削热研究[J].制造技术与机床ꎬ2011(1):92-97.[4]丁建生ꎬ韩建峰ꎬ刘蔺勋.切削热对超临界KT5331AS0钢表面成分的影响[J].热加工工艺ꎬ2010(24):70-72.[5]UsuiEꎬShirakashiTꎬKitagawaT.AnalyticalPredictionofThreeDimensionalCuttingProcessꎬPart3:CuttingTemper ̄atureandCraterWearofCarbideTool[J].TransactionsofASMEJournalofEngineeringforIndustryꎬ1978(100):236-243.[6]PulsHꎬKlockeFꎬVeselovacD.FEM ̄basedpredictionofheatpartitionindrymetalcuttingofAISI1045[J].TheIn ̄ternationalJournalofAdvancedManufacturingTechnologyꎬ2016ꎬ86(1-4):737-745.[7]肖茂华ꎬ何宁ꎬ李亮ꎬ等.基于量热法与温度补偿技术的镍基合金切削热分配试验研究[J].机械科学与技术ꎬ2013ꎬ32(10):1551-1554.[8]KlockeFꎬBrockmannMꎬGierlingsSꎬetal.AnalyticalModelofTemperatureDistributioninMetalCuttingBasedonPotentialTheory.MechanicalScienceꎬ2015(6):89-94.[9]童慧芬.准干式深孔加工中切削热的理论计算与温度场模拟[D].太原:中北大学ꎬ2009.[10]赵剑波.钛合金插铣切削力及切削热理论与实验研究[D].天津:天津大学ꎬ2007.[11]KronenbergM.GrundzügederZerspanungslehre:TheorieundPraxisderZerspanungfürBauundBetriebvonWerkzeugmaschinenZweiterBandMehrschneidigeZerspan ̄ung(StirnfräsenꎬBohren)[M].Springer ̄Verlagꎬ2013.[12]BrooksKJA.WorldDirectoryandHandbookofHardmetalsandHardMaterials[J].Materials&Designꎬ1992ꎬ13(3):184.[13]刘婕.CFRP/钛合金叠层材料螺旋铣孔切削热分析与温度预测[D].天津:天津大学ꎬ2014.(编辑㊀李秀敏)(上接第33页)[参考文献][1]屠国俊ꎬ陶卫军ꎬ冯虎田ꎬ等.基于步进加载的重载滚动直线导轨副可靠性试验方法[J].机床与液压ꎬ2012ꎬ40(5):4-7.[2]康献民ꎬ赵美玲.直线滚柱导轨副寿命试验研究[J].机电工程技术ꎬ2013(8):149-152.[3]傅惠民ꎬ张勇波ꎬ王治华.极小子样加速寿命实验设计和可靠性分析方法[J].机械强度ꎬ2013(1):22-27.[4]李隽ꎬ韩军ꎬ欧屹.针对滚动直线导轨副寿命的试验研究[J].组合机床与自动化加工技术ꎬ2017(2):26-29.[5]李隽ꎬ欧屹ꎬ韩军.基于威布尔分布模型及小子样增广的滚动直线导轨副可靠性试验研究[J].组合机床与自动化加工技术ꎬ2016(12):148-151.[6]李友国ꎬ康国政ꎬ汪长安ꎬ等.残余应力对接触疲劳裂纹萌生寿命的影响[J].清华大学学报:自然科学版ꎬ2006ꎬ45(12):1664-1667.[7]AllisonBꎬSubhashGꎬArakereNꎬetal.InfluenceofInitialResidualStressonMaterialPropertiesofBearingSteelDur ̄ingRollingContactFatigue[J].TribologyTransactionsꎬ2014ꎬ57(3):533-545.[8]KhanZAꎬHadfieldMꎬTobeSꎬetal.Residualstressvari ̄ationsduringrollingcontactfatigueofrefrigerantlubricatedsiliconnitridebearingelements[J].CeramicsInternationalꎬ2005ꎬ32(7):751-754.[9]李泽峰ꎬ王经涛ꎬ欧屹ꎬ等.GCr15钢滚珠丝杠副的接触疲劳行为[J].金属热处理ꎬ2015(10):195-199.[10]王禹林ꎬ李作康ꎬ周斌ꎬ等.基于全周期分段步加的极小子样加速实验方法[J].华中科技大学报(自然科学版)ꎬ2017ꎬ45(6):68-72.[11]孙震.滚动直线导轨副可靠性试验台设计开发与试验研究[D].南京:南京理工大学ꎬ2014.[12]孙健利ꎬ唐开庆ꎬ郭文平.直线滚动导轨额定动载荷的计算[J].华中科技大学学报自然科学版ꎬ1990(S3):241-246.[13]季少华ꎬ陈光ꎬ赵红平ꎬ等.预制表面缺陷对钢滚动接触疲劳性能的影响[J].清华大学学报(自然科学版)ꎬ2007ꎬ47(2):288-292.[14]冯忠信.42CrMo4钢疲劳裂纹扩展时的残余应力及其变化[J].机械强度ꎬ1996(1):25-27.(编辑㊀李秀敏)63 组合机床与自动化加工技术㊀第5期。
