油浸式电力变压器过热故障的诊断与处理
油浸式变压器常见故障及处理方法
油浸式变压器常见故障及处理方法摘要：目前，各个行业对电能需要不断增加，变压器面临巨大压力，负荷增加，成为诱发安全事故的重要因素，威胁电网运行的高效性。
油浸式变压器在电力系统的使用较为普及，其运行状态与供电质量关系紧密。
基于多种因素的影响，油浸式变压器故障也很常见，一旦出现，很难保证供电的持续性，甚至引发安全事故。
为此，要重视油浸式变压器故障诊断与处理工作，结合实际，及时、准确地进行排查，在最短时间内促使变压器恢复正常使用，保证电能的稳定供给。
关键词：油浸式变压器；电能；故障引言作为构成电力网络的最重要电气设备之一，电力变压器可以按照不同方式分为很多不同种类，比如电力变压器、组合式变压器、油浸式变压器、整流变压器等等。
在我们的生产生活中，地面工厂、煤矿的变电所普遍应用油浸式变压器，针对这种情况，本文就着重针对油浸式变压器的常见故障及处理方法开展探讨。
1 变压器异常声响的故障分析正常运行状态下的变压器，运行中的声音主要是由变压器本体和冷却系统发出，铁芯振动过程中变压器本体会有“ 嗡嗡”声发生，这属于正常的声响。
一旦变压器运行中出现故障，则会有异常声响产生。
当变压器铁芯穿芯螺杆没有固定牢靠时，则会导致铁芯出现松驰现象，硅钢片之间会有不规则振动产生，从而发出异常的噪音。
铁芯对外壳进行高压放电时也会有异常放电声产生，这就要是由于绕组闪络放电或是铁芯接地线出现断线故障而导致高压放电。
变压器内部部分零件出现松动时，当变压器运行时也会有铁块敲击声音产生。
变压器在空载或是轻载状态下运行时，部会硅钢片端会有振动产生，从而导致变压器内部出现异常声响。
当变压器内部有击穿的地方时，则会有不均匀的放电声产生。
针对变压器存的异常声响，则需要根据不同的声响来查找原因，针对具体原因来进行有效的处理，及时排除故障，保证变压器运行的稳定性。
2 油浸式变压器油位、油温异常故障分析2.1 变压器的油位过高或过低运行过程中的变压器，其油位高低主要会受到内部油量、油温、变压器负荷、环境温度及密封性等几个因素的影响。
电力变压器故障诊断及处理方法
电力变压器故障诊断及处理方法第一章变压器故障油浸电力变压器的故障常被分为内部故障和外部故障两种。
内部故障为变压器油箱内发生的各种故障，其主要类型有：各相绕组之间发生的相问短路、绕组的线匝之间发生的匝问短路、绕组或引出线通过外壳发生的接地故障等。
外部故障为变压器油箱外部绝缘套管及其引出线上发生的各种故障，其主要类型有：绝缘套管闪络或破碎而发生的接地<通过外壳)短路，引出线之间发生相问故障等而引起变压器内部故障或绕组变形等。
变压器的内部故障从性质上一般又分为热故障和电故障两大类。
热故障通常为变压器内部局部过热、温度升高。
根据其严重程度，热性故障常被分为轻度过热(一般低于150℃)、低温过热(150—300℃)、中温过热(300～700℃)、高温过热(一般高于700℃)四种故障隋况。
电故障通常指变压器内部在高电场强度的作用下，造成绝缘性能下降或劣化的故障。
根据放电的能量密度不同，电故障又分为局部放电、火花放电和高能电弧放电三种故障类型。
由于变压器故障涉及面较广，具体类型的划分方式较多，如从回路划分主要有电路故障、磁路故障和油路故障。
若从变压器的主体结构划分，可分为绕组故障、铁心故障、油质故障和附件故障。
同时习惯上对变压器故障的类型一般是根据常见的故障易发区位划分，如绝缘故障、铁心故障、分接开关故障等。
而对变压器本身影响最严重、目前发生机率最高的又是变压器出口短路故障，同时还存在变压器渗漏故障、油流带电故障、保护误动故障等等。
所有这些不同类型的故障，有的可能反映的是热故障，有的可能反映的是电故障，有的可能既反映过热故障同时又存在放电故障，而变压器渗漏故障在一般情况下可能不存在热或电故障的特征。
因此，很难以某一范畴规范划分变压器故障的类型，本书采用了比较普遍和常见的变压器短路故障、放电故障、绝缘故障、铁心故障、分接开关故障、渗漏油气故障、油流带电故障、保护误动故障等八个方面，按各自故障的成因、影响、判断方法及应采取的相应技术措施等，分别进行描述。
电力变压器检修工作中的故障诊断与处理 郭艳霞
电力变压器检修工作中的故障诊断与处理郭艳霞发表时间：2019-10-28T16:24:27.090Z 来源：《电力设备》2019年第12期作者：郭艳霞[导读] 摘要：变压器是电网中能量传输、转换的核心，是电网安全第一道防御系统中的关键枢纽设备。
(山西省长治供电公司长治市 046011)摘要：变压器是电网中能量传输、转换的核心，是电网安全第一道防御系统中的关键枢纽设备。
目前，我国变压器正面临着日益严重的设备故障和绝缘老化问题。
变压器一旦发生事故将会对人民生命财产安全造成巨大威胁。
本文对变压器的常见故障类型进行了详细分析，提出了变压器的诊断方法与检修策略，旨在保证变压器能安全稳定运行，使其更好的为电力系统服务。
关键词：变压器；故障诊断；检修策略变压器是整个电网安全系统中最关键的设备。
在电网实际运行过程中，一旦电力变压器出现故障问题且没有进行及时检修就会造成严重的安全事故，给整个电网带来巨大的经济损失。
因此，做好变压器的故障诊断与检修工作，最大限度降低变压器发生故障的概率已成为电力企业的首要工作任务。
1变压器故障类型电网在运行过程中常会出现电力设备老化的问题，进而给变压器造成影响。
其中最常见的两种故障形式具体如下:第一，电性故障。
变压器在电应力的作用下会发生劣化从而造成变压器发生电性故障问题。
可从能源密度大小来细化变压器的电性故障，具体可分为三种:局部放电、低能放电、高能放电。
发生在变压器内部空腔、电极及绝缘介质孔隙中的故障问题被称为局部放电，虽然这种故障问题产生的能量密度较小，但极易产生恶化问题进而造成高能放电。
低能放电是变压器在阻抗分压的作用下，其内部接触不良的金属部件在各电极之间会产生悬浮电位的问题，这种故障能量密度相对较小且具有间歇性的特点。
高能放电故障发生时会造成绕组间、层间出现击穿问题并出现大量故障气体。
第二，过热故障。
在热应力作用下变压器的绝缘部件会出现老化，进而造成变压器过热故障。
过热故障主要划分为三种类型:低温过热、中温过热、高温过热，基本划分标准分别为300℃，700℃。
500kV油浸式变压器典型故障的分析与处理
500kV油浸式变压器典型故障的分析与处理摘要：在大型油浸式变压器运行维护工作当中，发现运行10年内的变压器故障率会很高，主要原因为主变压器及其相关设备投运后，其质量缺陷在10年内会逐步暴露出来。
在发生的故障当中，因套管劣化或损坏的原因而导致的故障占比较高。
红外测温成像技术具有非接触式测量、不受电磁干扰、测量精度高等优点，对能够通过温度反映出来的缺陷具有较高的检测能力，目前被广泛应用于现场维护检测中，逐渐成为开展状态检测的重要手段。
关键词：油浸式变压器；红外测温；套管末屏；故障分析引言电力是国民生产生活最重要的能源。
作为电力系统中的主要设备，大型电力变压器普遍采用油浸式、强迫油循环冷却或自然风冷。
不同制造厂家的产品型式基本相同，结构较为简单。
按照DL/T573-2010《电力变压器检修导则》规定，变压器大修周期一般都在10a以上［1］。
1油枕胶囊频繁破损造成绝缘油含气量快速升高大型油浸式变压器，按工艺要求投运前需进行严格的干燥、绝缘油真空过滤和热油循环，油中含气量普遍控制在0.5%以下。
变压器投入运行后，高电压场强环境会使绝缘油分解，产生的气体溶解在绝缘油中，使绝缘油含气量升高。
在不发生故障、本体各处密封良好的情况下，含气量升高速度是极为缓慢的，呈现长期缓慢升高趋势。
而油中含气量快速升高，通常都是由于外部空气直接进入导致，表现为溶解气体组分中O2、N2含量较高［2］。
变压器内高电场强度环境，极易使溶解于绝缘油中的气体析出，逐步形成气泡，附着在绝缘表面，使局部绝缘强度下降，加速变压器绝缘材料的老化速度，缩短主变压器的使用寿命，甚至造成主绝缘击穿。
国际大电网会议（CIGRE）以及GB/T7595-2008《运行中变压器油质量》均要求，500kV变压器运行中绝缘油含气量应不大于3％。
变压器本体密封缺陷，通常表现为缺陷处渗漏油。
一般通过全面的外观检查，可以较为明显的发现，并及时处理。
但对于安装在油枕内部的胶囊破损，只能进行停电检查，设备停运时间较长，严重影响设备利用率，对供电安全及供电可靠性有一定影响［3］。
油侵式变压器常见故障分析及处理
油侵式变压器常见故障分析及处理油浸式变压器是电力系统中非常常见的设备，但在使用过程中常常会出现各种故障。
本文将对油浸式变压器常见的故障进行分析，并介绍相应的处理方法。
1.绝缘油污染：绝缘油污染是油浸式变压器的常见故障之一、导致油污染的原因有多种，如设备老化、湿度过高、灰尘等。
同时，油污染也会导致绝缘性能下降，从而影响变压器的正常运行。
处理方法：首先，需要检查变压器绝缘油的质量和含水量，如果超过了规定范围，需要对绝缘油进行更换。
其次，定期清洗变压器的油箱、绝缘部件等，确保设备的清洁度。
2.绝缘击穿：绝缘击穿是指绝缘部件之间发生放电现象，造成变压器工作异常。
绝缘击穿的原因主要有局部过电压、湿度过高和外界环境因素等。
处理方法：首先，需要检查变压器的绝缘部件是否存在损坏或老化，如有必要，需要进行绝缘部件的更换。
其次，检查变压器的运行环境，确保湿度不超过规定范围。
此外，还可以采取增加绝缘油的清洁度、加装空气干燥器等措施，提高变压器的绝缘性能。
3.短路故障：短路故障是指变压器主绕组或触点之间出现电流短路现象，造成设备的烧毁。
短路故障的原因可能是导线断裂、主绕组绝缘破损、灰尘等。
处理方法：首先，需要进行变压器的短路电流分析，确定短路故障的具体位置。
然后，对短路故障部分进行修复或更换。
4.油温过高：油温过高是油浸式变压器常见的故障之一、油温过高可能是由于油流不畅、外界环境温度过高、冷却设备故障等原因造成的。
油温过高会导致设备的绝缘老化、减少设备的使用寿命。
处理方法：首先，需要检查变压器冷却设备是否正常运行，如有必要，进行维修或更换。
其次，要确保变压器周围没有遮挡物，保证通风良好。
此外，还需要定期检查变压器的冷却油质量和油位，并及时补充或更换冷却油。
总结起来，油浸式变压器的常见故障有绝缘油污染、绝缘击穿、短路故障和油温过高等。
对于这些故障，我们需要及时发现、分析并采取相应的措施，保障变压器的正常运行。
同时，要定期对变压器进行检查和维护，确保设备的安全可靠运行。

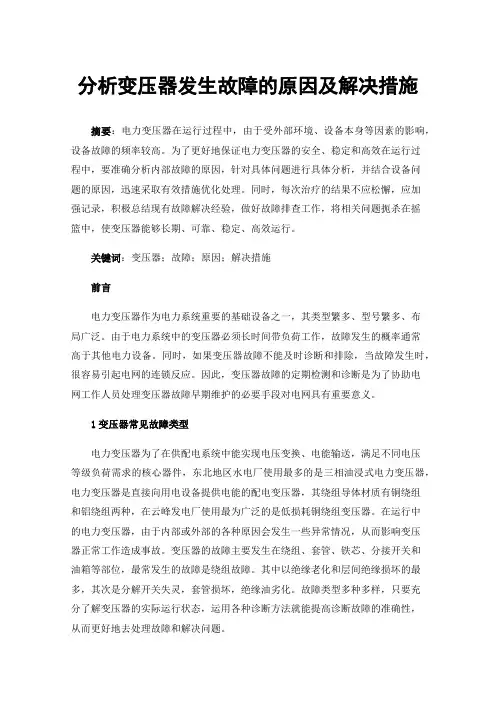

分析变压器发生故障的原因及解决措施
分析变压器发生故障的原因及解决措施摘要：电力变压器在运行过程中，由于受外部环境、设备本身等因素的影响，设备故障的频率较高。
为了更好地保证电力变压器的安全、稳定和高效在运行过程中，要准确分析内部故障的原因，针对具体问题进行具体分析，并结合设备问题的原因，迅速采取有效措施优化处理。
同时，每次治疗的结果不应松懈，应加强记录，积极总结现有故障解决经验，做好故障排查工作，将相关问题扼杀在摇篮中，使变压器能够长期、可靠、稳定、高效运行。
关键词：变压器；故障；原因；解决措施前言电力变压器作为电力系统重要的基础设备之一，其类型繁多、型号繁多、布局广泛。
由于电力系统中的变压器必须长时间带负荷工作，故障发生的概率通常高于其他电力设备。
同时，如果变压器故障不能及时诊断和排除，当故障发生时，很容易引起电网的连锁反应。
因此，变压器故障的定期检测和诊断是为了协助电网工作人员处理变压器故障早期维护的必要手段对电网具有重要意义。
1变压器常见故障类型电力变压器为了在供配电系统中能实现电压变换、电能输送，满足不同电压等级负荷需求的核心器件，东北地区水电厂使用最多的是三相油浸式电力变压器，电力变压器是直接向用电设备提供电能的配电变压器，其绕组导体材质有铜绕组和铝绕组两种，在云峰发电厂使用最为广泛的是低损耗铜绕组变压器。
在运行中的电力变压器，由于内部或外部的各种原因会发生一些异常情况，从而影响变压器正常工作造成事故。
变压器的故障主要发生在绕组、套管、铁芯、分接开关和油箱等部位，最常发生的故障是绕组故障。
其中以绝缘老化和层间绝缘损坏的最多，其次是分解开关失灵，套管损坏，绝缘油劣化。
故障类型多种多样，只要充分了解变压器的实际运行状态，运用各种诊断方法就能提高诊断故障的准确性，从而更好地去处理故障和解决问题。
1.1变压器电性故障电损伤可分为低能损伤、部分损伤和高能损伤。
局部击穿主要发生在内部冲击变压器、绝缘环境和电极中。
由于能量密度相对较低，很容易形成高能无序。
浅谈油浸式电力变压器故障的分析与预防
中国 电力教育 Ｃ Ｐ ＥＥ
２ １ 年第 １ 期 总 第１ ４ ００ ３ ６ 期
Ｄ Ｉ Ｏ 编码 ： ０３ ６ ／ ． ｓ ． ０ — ０ ９２ １ ．３１６ １ ．９ ９ ｊ ｓｎ １ ７ ０ ７ ．００ １ ．１ ｉ ０
浅谈油浸式 电力变压器故障的分析与预防
程 蓉
摘要 ：由于变压器长期运行，故障和事故总不可能完全避 免，且引发故障和事故 又出于众多方面的原因。 本文分析 了 油浸式电力变 压 器的常见故障、影响故障的主要因素，提 出预防和技 术改进措 施。 关键词 ：油浸式电力变压器 ； 短路 故障 ； 绝缘故障 ； 电故障 ；故障检 测 放
主 要 包பைடு நூலகம்括 以下 两个 方 面 。
生 的热 、臭氧 、氧化氮 的活性 气体 的化学作用，使局 部绝缘受
（）短 路 电流引起绝缘 过热 。变 压器 突发短 路 时，其高、 到腐蚀 ，介质损耗增 大，最后导 致热击穿。放 电故 障的类型与 １ 低压绕组可能同时通 过额定值 数十倍的短 路电流，它将产生很 特 征 主 要 有 三 种。 大的热量，使变压器严重 发热。当变压器承受短 路 电流的能力 变压器 击穿及损毁事故。 （）变压器火花放 电故障。一般来说，火花 放电不致很快 １ 或轻瓦斯动作 ，比较容易被发现和处理 ，但 对其 发展程 度应引 不够，热稳定性差 ，会使变压 器绝缘材料严重受 损，从而形成 引起绝 缘击穿，主要反 映在油色谱 分析异常 、局部放 电量 增加 （ ）短 路电动力引起绕组变形。变压器受短 路冲击 时，如 起 足够 的 认 识 和 注 意 ，主 要 有 悬 浮 电位 引 起 火 花 放 电 和 油 中杂 ２ 果短 路 电流小，继电保护正确动作 ，绕组变形将 是轻微 的 ； 如 质 引起 火 花 放 电两 种 原 因 。
油浸式变压器故障类型与故障诊断技术研究
20
80
80
60
40
20
%C2H2
图 2 大卫三角法
2.2.4 比值判定法 油中气体含量会随着变压器运行时间的增长而增加。第
一、二种方法都只能简略分析故障类型，具体还需要实地检 测。由此推出比值判定法。比值判定法是对几种特征气体的 比值进行分析，利用比值来判定故障类型。四比值法由于反 映的温度范围并不全面被排除成为三比值法。最后，优化三 比值法在编码、比值范围方面的缺陷，得到改良后的三比值 法，是国际上最为推荐的比值判定法 。 [17]
40 %C2H4
60
目前最常用的是前三种方法。戴炜等 [18] 采用 Rogowski 线 圈结构设计而成的高压脉冲电流传感器，利用电磁耦合对接 地铁芯的局部放电进行检测。此举操作简单，不与变压器直 接电气连接，简单、直接的检测变压器的绝缘情况。马波等 [19] 介绍超声波检测法的基本原理并采用三维定位技术辅助 获取故障位置。试验表明，超声波检测法在变压器局部放电 的检测和定位具有实用性，为设备检修提供有效的依据。
1
1.5
2
2.5
3
时间T
图 1 变压器故障的演变过程
由图 1 可知，变压器故障在初期并不能被检测。当故 障发展到 P 点时，故障才能被检测装置检测。如果在状态 检测这段时间里，并没有检测出故障所在点，就会到达 F 点使变压器故障并引起其他严重后果。若故障能够在此期间内 被检测出来，并进行合理的维修就能避免变压器故障的发生。 ■■1.3 油浸式变压器故障诊断的方法
表 2 变压器正常运行时油中烃类气体的含量（ µL / L ）
气体成分
H2
CH4
C2H6
C2H4
C2H2
总烃
油浸式变压器常见故障分析及处理措施
油浸式变压器常见故障分析及处理措施摘要：当前，各行各业对电能需求的日益增长，使变压器承受着很大的压力，负载增大，从而引发了电力系统的安全事故，危及电力系统的高效率。
油浸式变压器是目前电力系统中应用最广泛的一种，它的运行状况和供电质量有着密切的联系。
由于受多方面的影响，油浸式变压器的故障时有发生，一旦发生，难以保障电能供应的连续性，严重时会发生安全事故。
因此，应加强对油浸式变压器的诊断和处理运行，并根据实际情况及时、准确地进行检查，争取在最短的时间内使变压器能够正常运行，确保电能供应的稳定。
关键词：油浸式变压器；常见故障；处理措施1油浸式变压器概述油浸式变压器是电力系统的关键设备，它的运行原理是通过电磁感应来实现电能的交流。
油浸式变压器一旦发生故障，不但会对变压器的设备造成损害，还会造成电网的瘫痪，造成电力供应的大范围中断，从而造成用电的危险，甚至会给企业带来巨大的经济损失，所以，要对变压器进行正确的监测和保养，并定期进行变压器油试验和分析，及时识别变压器异常运行状况，及时消除运行中存在的隐患，可以避免电力系统因变压器出现故障检修而停电。
2变压器异常声响的故障分析在正常运行时，变压器的运行噪音主要来自变压器主体和冷却系统，在铁芯震动时，变压器的外壳会产生“嗡嗡”的响声，这是很正常的现象。
变压器在运转时，会发出异常的声音。
当变压器铁芯穿芯螺杆没有牢固地固定在一起时，会引起铁芯松动，使硅钢板间产生不规则的震动，从而产生异常的噪声。
铁芯在高压放电的情况下，也会发出异常的放电声音，这是因为线圈的闪络放电，或者是铁芯接地的断线，从而引起了高压放电。
变压器内部部件松动，在运转中也会产生铁块撞击的声音。
当变压器在无负载和轻载的情况下运行时，会发生硅钢片的端部振动，引起变压器内部的异响。
在变压器的内部有一个击穿部位，就会产生不均匀的放电声音。
对于变压器中存在的异响，要根据各种声音找到原因，采取相应的措施，以便及时排除故障，保证变压器运行的稳定性。
油浸式变压器油温测量和控制方法研究
油浸式变压器油温测量和控制方法研究摘要：油浸式变压器在运行过程中消耗的电能主要是热量,导致绕组温度更高,负载更低,甚至绝缘电阻更低。
冷却输入消耗能量,同时改善变压器的散热效果。
我们简要分析了油浸式压器的温度变化,包括冷却损耗,比较了不同温度对其损耗的不同影响,并提出了实现油浸式变压器温度合理控制的相关策略。
进一步提高油浸式变压器的安全运行和成本效益。
关键词：油浸式变压器；温度；控制策略关于油浸式变压器油温的测量与控制，油温过热是关注重点和需要解决的主要问题。
变压器油的热点温度超出允许值，势必影响变压器的使用寿命，同时也影像到变压器的运行安全。
因此测量和控制不同状况下变压器的油温值，及时诊断和消除变压器故障，是变压器安全运行的核心。
然而变压器构成复杂，影响安全运行的因素还有很对，使得变压器油温测量的难度加大。
而以往油温的测量通常是采用间接的模拟的测量方法，但其准确性低而且不能及时反馈，因此如何准确控制油温及时反馈信息就变得非常重要。
一、结构组成变压器内部结构组成主要包括铁心、绕组、油箱。
1.铁芯:是变压器磁路的一部分,在运行过程中,必须发生磁滞损耗和涡流损失,才能产生热量。
为了减少热损失,减少体积和重量,铁芯由冷轧晶粒钢制成,磁导率小于0.35毫米。
根据线圈在核心中的位置,有两种类型的核心和外壳。
对于大容量变压器,通常将冷却油通道安装在铁芯中,以完全消除周期中绝缘油的核心损耗产生的热量,达到良好的冷却油道效果。
2.绕组。
主要部件是绕组和铁芯,由于绕组本身的阻力或接头上的接触阻力,已知根据焦耳定律产生热量。
因此,绕组不能长时间超过额定电流。
此外,短路电流在改装时会产生巨大的电磁力,从而损坏变压器。
它的主要同心和交叠式。
变压器设计的主要缺陷是匝间和对外壳之间的短路。
匝间短路主要是由于变压器绝缘的老化或,以及短路时绝缘的机械损坏造成的。
3.油箱。
油浸式变压器在用钢板焊接的油箱中中。
中小型变压器的油箱由油箱壳和盖组成，变压器的主要部件放置在箱壳中,箱盖允许将吊出器身以进行维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
该变压器历年 色谱试验数据详见 表 ２ 。从表 ２可 以看 出 ，
某变 电站 ＃３主变压 器 自 １ ９ ９ ４年 １ ２月投 入运 行 至 ２ ０ ０ ６年 ３ 月 １ ４日这 ｌ １ 年期 间， 油 中溶解气体 含量在 正常范 围 ， 气体 组
分主要 以二氧化碳 、 一氧化碳为主 ， 其次存在少 量的氢 气和烃 类气体 。据此认为 变压器 运行状 况 良好 ， 绝缘 介质处 于正 常
试 验 日期 Ｈ ２ Ｃ 心
２ ０ 。 ｒ ７ —
变压器 内部故 障从 现象上分类 ， 大致 可分为过热 和放 电 ２ 类， 若 以故 障部 位分类 ， 大致分 为磁路 故障 、 绕组 故障 、 绝缘故 障、 分接 开关 故障和套管故 障 ５类。
Ｉ ． １ 过 热 性 故 障
Ｈ ６
比例一般小于 ２ ％。
２ 实例 分 析
目前 ， 电力 系统普遍应 用油浸式 电力变压 器 ， 其 绝缘 介质
主要 由绝缘 纸 （ 板） 和绝 缘油 组 成。由于 制造 、 安装 和运行 等
环节可 能存 在不 当因素 ， 从 而导致 变压 器在 运行 时 内部产 生 故障甚 至发 展 为事 故 ， 因此 ， 及 时 发 现变 压 器 内部 早期 故 障 （ 潜伏 性故障 ） 意义重 大。利用油 中溶解气体组 分含 量色谱 分 析（ 俗称油色谱试验 ） 来发现变压 器 内部早 期故 障是 公认 的有 效方法 ， 同时结合直流 电阻测试 、 绝缘 电阻测试 等 电气试验 手
０ 引 言
的产气特征跟放 电能量 密度 有关 。当能量 密度 在 １ ０—９ ｃ以 下时 ， 一般 总烃不高 ， 主要成分是 Ｈ ２ ， 其次是 Ｃ Ｈ ４ ， 通常 Ｈ ２ 含量 占氢烃总量 的 ８ ０ ％ 一９ ０ ％， ｃ Ｈ ４ 含量 占总烃的 ９ ０ ％以上。当能 量密度为 １ ０ …８ １ ０ ７ Ｃ时 ， 也可 出现 Ｈ ２ ， 但在 总烃 中所 占
技 术 与 市 场
２ ０ １ ３ 年第 ２ ０ 卷第 ７ 期
技 术热 故 障 的诊 断 与处 理
罗红 涛
（ 深圳供 电局有限公 司， 广东 深圳
摘
５ １ ８ ０ ０ ０ ）
要： 电力 变压 器是 电 力 系统 的 重 要 电 气元 件 ， 其 健 康 状 况 直 接 关 系到 电 力 系统 的 安 全 稳 定 运 行 ， 及 时 发 现 变压 器 内
注 意值 １ ５ ０
５
１ ５ ０
当过热 故障涉及到 固体绝缘 时 ， Ｃ Ｏ和 ｃ ｏ ２ 含量也会 明显增 大。
１ ． ２ 电弧 放 电 故 障
２ ． １ 诊 断
２ ． １ ． １ 有无 故障判 断
电弧放 电又 称 高能 放 电 ， 此 类 故 障一 般 无先 兆 ， 难 以预 测 。电弧放 电的特征气体主要 是 Ｈ ２ 、 Ｃ ２ Ｈ ２ ， 其次 是 Ｃ ２ Ｈ ４ 、 Ｃ Ｈ ４ 、 ｜ Ｉ ６ 。当涉及 固体绝缘时 ， 会产生较多 的 ｃ ０和 ￣ Ｏ ２ 。
１ 变 压 器 内 部 故 障 类 型 与 产 气 特征
油 中溶解气体含量异常 ， 总烃严重 超过注意值 ， 是 去年 同期数 据的 １ ７ 倍， 氢气也有大量增长 ， 是去年 同期数据 的 １ ６ 倍（ 试 验
数据见表 １ ） 。
表 １ 某 变 电 站 ＃３主 变 压 器 油 色谱 ２ ０ ０ ７年 ３月 １ ２ 日数 据 （ 单位 ： ｕ ｌ ／ １ ）
的老化发展状态 。 某变 电站 ＃３主变 压器 自 ２ ０ ０ ６年 ３月 １ ４ Ｅ ｔ 至 ２ ０ ０ ７年 ３
某变电站 ＃３主变 压器 型号 Ｓ Ｆ Ｚ １ ０—５ ０ ０ ０ ０ ／ １ １ ０ ， １ ９ ９ ４年 ３ 月出厂 ， １ ９ ９ ４年 １ ２ 月投运 。２ １ ３ ０ ７年 ３ 月 １ ２日预防性试 验发现
段可相对准确地 诊断 出变压器 内部故障 的有无 、 性质 和部位 ，
然后根据不 同的内部故障 ， 采取 不同的运维措施和检修方法 。
部早期故 障（ 潜伏性故 障） 意义重 大。利 用油中溶解气体 组分含量 色谱 分析 并结合局部放 电测试 、 介质损 耗测试 、 直 流 电阻测试 、 绝缘 电阻测试等 电气试验手段 可对 变压 器 内部 故障做 出正确诊 断 。对 于不 同的 变压 器 内部 故障 。 应采取 不
同的运 维措施和检修 方法。文章结合 某变电站 ＃３主 变压 器内部过热故 障诊 断与 处理 实例 ， 阐述 了油 中溶 解气体组分
．
Ｈ ４
Ｈ ２ Ｃ １ ＋Ｃ ２ Ｃ ０ Ｃ ０ ２
过热又称热点 ， 实 际上 就是 局部 过 热。过 热故 障 占变压 器 故障的 比例大概在 ６ ３ ％左右 ， 危害不如放 电故障急迫 ， 更像 是慢 性病 。当热点是 裸金 属过热 时 ， Ｃ Ｈ ４ 、 Ｃ ２ Ｈ ４ 占总烃 的 ８ ０ ％ 以上 ， 当温度超 过 ８ ０ ０ ￣ Ｃ时产 生 Ｈ ２ ， 但 不 占总烃 主要 成 分。
含量 色谱分析 、 电气试验等技 术手段 在变压器故障诊断 中的具体应 用， 为变压器的运行维护工作提供 有益借 鉴。
关键词 ： 电力 变压器 ； 色谱 分析 ； 电气试验 ； 故障诊 断
ｄ ０ ｉ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ６—８ ５ ５ ４ ． ２ ０ １ ３ ． ０ ７ ． ０ ５ ９
０ ３
—
８ ２ ５ ６ ４ １ ３ ６
１ ２
３ ６ ｏ ８ ． ７ 未检 出 １ ３ ０ ９ ８ ９ ３ ７ ３ ０ ３
２ ０ ｏ ６—
０ ３
—
５ ４ ３ １ ０
．
１ ４
６ ２ ３ ． １ 耒检 出 ７ ６ ． ７ １ ０ １ ２ ６ ６ ８ ７
