内蒙古大学化学原理基础实验讲义14精馏塔计算机数据采集和过程控制实验(B)
精馏塔原理与操作讲课资料
三组分精馏典型流程图。
B+C+(A)
P-2
P-6
ห้องสมุดไป่ตู้
甲醇+PO.+丙烯
A+B+C
1P-1
P-11
P-10
E-3
A
E-1
P-14
E-5
P-4 P-5
2
P-13
P-12
E-4
P-12
E-2
P-15
P-7
C+(B) E-6 P-8 P-7
B
三、精馏塔分类
板式塔 筛板塔、泡罩塔、浮阀塔 穿流塔、浮喷塔、浮舌塔
塔板上的异常操作现象
漏液、液泛和液沫夹带等，应尽 量避免异常操作现象的出现。
五 塔板的负荷性能图 通常由五条线组成： 漏液线（1） 液沫夹带线（2） 液相负荷下限线（3） 液相负荷上限线（4） 液泛线（5）
25/37
操作分析
五条线所包围的区域称为 塔板的适宜操作区。 操作点——A
化工原理 材料与化学工程学院 蒸馏和吸收塔设备 化工教研室
V 2
Vmax
A 5
3
P1
4
P
操作线——OA
Vmin
1
B
操作弹性——Vmax/Vmin
O
L
设计时，应使操作点尽可能位于适宜操作区的中央，若操作点紧 靠某一条边界线，则负荷稍有波动，塔的正常操作即被破坏。
26/37
3、约束条件 液泛限：气相速度过高，气相中夹带液体到上层塔板中，称
为“雾沫夹带”，雾沫夹带现象严重时，液相从下层塔板倒流 到上层塔板，称为液泛。气相速度的上限称为液泛限。（另外 液体量过大、溢流管堵塞等都会导致液泛）
精馏塔的操作实训报告
一、引言精馏是化工生产中常用的分离技术，精馏塔是精馏过程中的关键设备。
为了提高学生的实际操作能力和对精馏过程的理解，本次实训课程选择了精馏塔的操作实训。
通过本次实训，我们了解了精馏塔的结构、工作原理以及操作方法，并对精馏过程进行了实际操作。
二、精馏塔的结构及工作原理1. 精馏塔的结构精馏塔主要由塔体、塔板、塔顶冷凝器、塔底再沸器、塔顶回流罐、塔底采出罐等组成。
塔体是精馏塔的主体，用于容纳物料和塔板。
塔板是精馏塔中的关键部件，用于实现气液两相的逆流接触。
塔顶冷凝器用于将塔顶的蒸汽冷凝成液体，塔底再沸器用于加热塔底液体产生蒸汽。
塔顶回流罐用于储存塔顶的回流液，塔底采出罐用于储存塔底的采出液。
2. 精馏塔的工作原理精馏塔通过气液两相的逆流接触，实现物料的分离。
当混合物进入精馏塔后，在塔内上升的蒸汽和下降的液体在塔板上进行逆流接触，易挥发组分在塔板上不断富集，最终在塔顶得到几乎纯的易挥发组分；难挥发组分在塔底不断富集，最终在塔底得到几乎纯的难挥发组分。
三、精馏塔的操作实训1. 实训目的（1）熟悉精馏塔的结构和操作流程；（2）掌握精馏塔的启动、运行、停止等操作方法；（3）了解精馏过程中的关键参数，如温度、压力、液位等；（4）学会精馏过程的调整和优化。
2. 实训步骤（1）准备工作：检查精馏塔设备是否完好，确保各仪表、阀门、管道等正常运行。
（2）启动精馏塔：首先开启塔顶冷凝器、塔底再沸器，待系统稳定后，开启进料泵，向精馏塔进料。
（3）运行精馏塔：观察塔顶、塔底的压力、温度、液位等参数，根据实际情况调整操作。
（4）调整精馏过程：根据分离要求，调整进料量、回流比、塔板温差等参数，以达到最佳分离效果。
（5）停止精馏塔：关闭进料泵，降低塔顶、塔底的压力，停止塔顶冷凝器和塔底再沸器，完成精馏塔的停止操作。
3. 实训结果与分析通过本次实训，我们掌握了精馏塔的操作流程，了解了精馏过程中的关键参数，并学会了精馏过程的调整和优化。
《精馏塔的过程控制》PPT课件
2021年3月20日星期六
第23页
• 4.数据传送与通信
•
•
智能仪器通常都具有GP—IB标准通信接口,能够很方便地接入自动测试系
统,接受遥控命令、实现自动测试。许多智能仪器还配置有RS—232C/RS—
422/RS—485等标准串行接口、现场总线接口等,具有远距离数据通信功能,便
于组成测控网络。
2021年3月20日星期六
承认为IEEE-488标准;1979年又被IEC承认为IEC-625标准;1984年我国将此标
准承认为ZBY207,并正式命名为“可程控测量仪器的接口系统”。GP-IB的应
用十分广泛,智能仪器大都配有GP—IB通信接口。不管是哪个国家、哪家企业
生产的智能仪器产品,只要配有GP-IB标准接口,都可以借助一条无源电缆总线
2021年3月20日星期六
第20页
• ④最大/最小:求多个测量结果中的最大值、最小值和峰-峰值。智能仪器无须 保存每个测量结果,仅需保存当前的最大值和最小值。当发现新的最大值或最 小值时,就更新原来的最大值或最小值。⑤极限:在某些测量中,用户关心的是 被测量(如温度和压力等)是否越出安全范围。这时用户可先设置高、低极限。 当被测量越出该极限时,仪器就给出某种警告。在测量结束后,分别输出并显 示越出高限、低限和未越出界限的测量次数。⑥统计:计算测量结果的算术平 均值、方差、标准偏差、方均根值等。
接口问题。其主要特点是数据传输速率高、通用性及灵活性强,可兼容不同设
备。我国在20世纪80年代完成了CAMAC系统的开发,并在一些军工和普通工业
部门获得应用,但如今这种系统已逐渐被淘汰。
2021年3月20日星期六
第27页
• 2.GP-IB系统

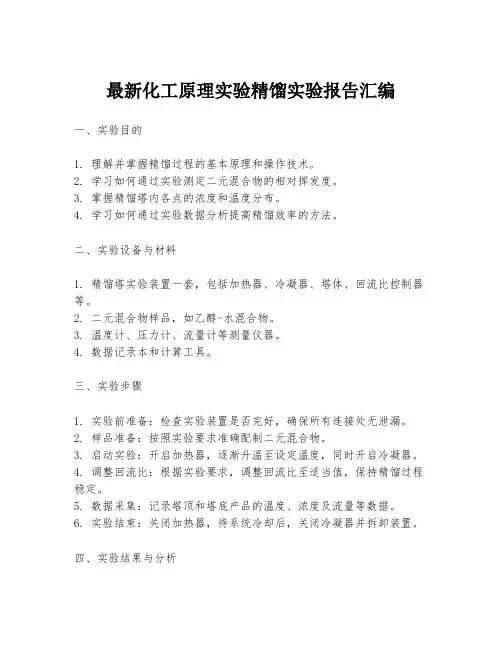

最新化工原理实验精馏实验报告汇编
