关于无线通信网络防雷接地的探析
浅谈无线电通信设备的防雷措施
浅谈无线电通信设备的防雷措施首先，对于室外安装的无线电通信设备，必须要安装避雷设备或者避雷装置。
避雷装置一般包括避雷针、避雷带、避雷线和接地装置等，通过这些装置将雷电引向大地，减少对设备的影响，确保设备的安全。
其次，针对室内的无线电通信设备，也需要进行有效的防雷保护。
可以设置避雷针，避雷网等装置，对设备进行有效的接地，增加设备抗雷性能，降低雷电对设备的损坏风险。
此外，定期对设备进行检测和维护也是非常重要的。
及时发现问题并进行修复，可以减少设备受损的可能性。
同时，也可以提高设备的使用寿命，降低维护成本。
总的来说，无线电通信设备的防雷措施是非常重要的，对于保障设备的正常运行和使用安全起着至关重要的作用。
只有加强防雷意识，采取有效的防雷措施，才能避免因雷击而导致的设备损坏和使用风险。
防雷措施对于无线电通信设备的重要性不言而喻。
在现代社会中，无线电通信设备已经成为人们生活、工作和通信的重要工具，而这些设备在室外环境中经常面临雷击的风险。
因此，在设备的使用和管理过程中，必须要重视和加强对防雷措施的实施。
一方面，针对不同的设备安装场所和环境，需要有针对性地设计和选择避雷设备。
例如，对于山顶、高楼、高耸建筑物和高架结构等室外设备场所，应当在设备周围安装避雷针、避雷带，以及规范的接地装置，确保将雷电引向大地，减少对设备的影响。
对于低矮建筑物或者无遮挡的场所，需要考虑选用避雷网等装置，以及增加地网的设置，确保设备的安全。
另一方面，室内的无线电通信设备也同样需要进行有效的防雷保护。
针对设备使用中的不同情况，可以设置避雷针、避雷网等装置，对设备进行有效的接地，增加设备抗雷性能，降低雷电对设备的损坏风险。
对于公司或者工厂内的通信设备，还可以考虑设置防雷保护器等设备，对设备进行全方位保护。
除了安装避雷设备外，严格的检测和维护也是非常重要的。
通过定期对设备进行检测和维护，可以有效发现并处理潜在的问题，减少设备受损的可能性。

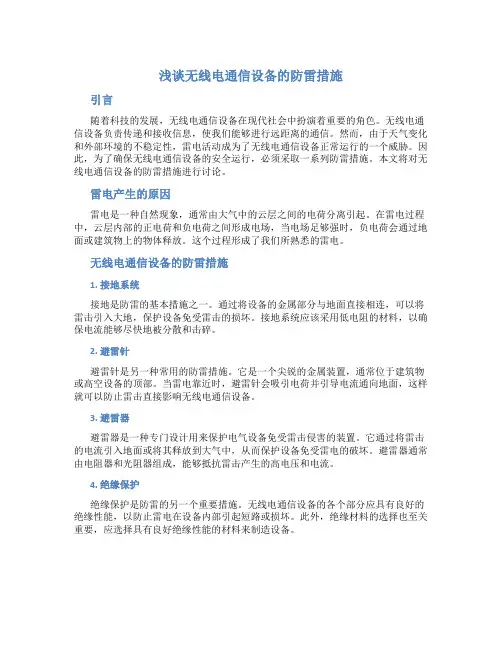

浅谈无线电通信设备的防雷措施
浅谈无线电通信设备的防雷措施引言随着科技的发展，无线电通信设备在现代社会中扮演着重要的角色。
无线电通信设备负责传递和接收信息，使我们能够进行远距离的通信。
然而，由于天气变化和外部环境的不稳定性，雷电活动成为了无线电通信设备正常运行的一个威胁。
因此，为了确保无线电通信设备的安全运行，必须采取一系列防雷措施。
本文将对无线电通信设备的防雷措施进行讨论。
雷电产生的原因雷电是一种自然现象，通常由大气中的云层之间的电荷分离引起。
在雷电过程中，云层内部的正电荷和负电荷之间形成电场，当电场足够强时，负电荷会通过地面或建筑物上的物体释放。
这个过程形成了我们所熟悉的雷电。
无线电通信设备的防雷措施1. 接地系统接地是防雷的基本措施之一。
通过将设备的金属部分与地面直接相连，可以将雷击引入大地，保护设备免受雷击的损坏。
接地系统应该采用低电阻的材料，以确保电流能够尽快地被分散和击碎。
2. 避雷针避雷针是另一种常用的防雷措施。
它是一个尖锐的金属装置，通常位于建筑物或高空设备的顶部。
当雷电靠近时，避雷针会吸引电荷并引导电流通向地面，这样就可以防止雷击直接影响无线电通信设备。
3. 避雷器避雷器是一种专门设计用来保护电气设备免受雷击侵害的装置。
它通过将雷击的电流引入地面或将其释放到大气中，从而保护设备免受雷电的破坏。
避雷器通常由电阻器和光阻器组成，能够抵抗雷击产生的高电压和电流。
4. 绝缘保护绝缘保护是防雷的另一个重要措施。
无线电通信设备的各个部分应具有良好的绝缘性能，以防止雷电在设备内部引起短路或损坏。
此外，绝缘材料的选择也至关重要，应选择具有良好绝缘性能的材料来制造设备。
5. 天线选择天线的选择也会影响无线电通信设备的防雷效果。
一般来说，天线应位于高处，以减少雷击的概率。
同时，天线的设计应合理，确保能够尽量避免雷电的影响。
结论在无线电通信设备中，防雷措施是确保设备安全运行的关键因素之一。
通过合理设计和安装接地系统、避雷针、避雷器以及注意绝缘保护和天线选择，可以有效地减少雷电对无线电通信设备的损害。

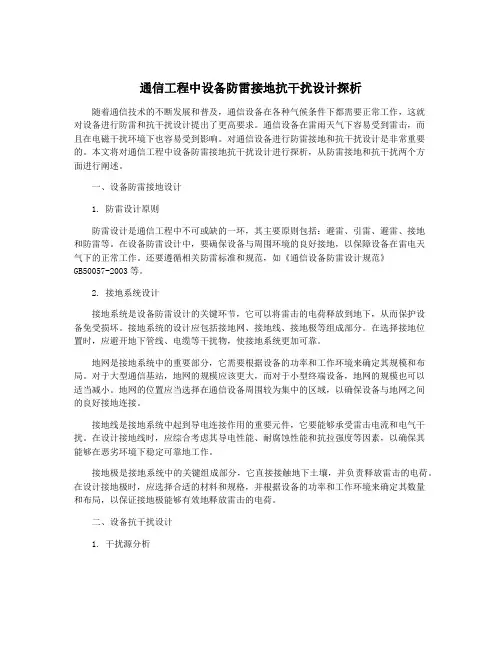

通信工程中设备防雷接地抗干扰设计探析
通信工程中设备防雷接地抗干扰设计探析随着通信技术的不断发展和普及，通信设备在各种气候条件下都需要正常工作，这就对设备进行防雷和抗干扰设计提出了更高要求。
通信设备在雷雨天气下容易受到雷击，而且在电磁干扰环境下也容易受到影响。
对通信设备进行防雷接地和抗干扰设计是非常重要的。
本文将对通信工程中设备防雷接地抗干扰设计进行探析，从防雷接地和抗干扰两个方面进行阐述。
一、设备防雷接地设计1. 防雷设计原则防雷设计是通信工程中不可或缺的一环，其主要原则包括：避雷、引雷、避雷、接地和防雷等。
在设备防雷设计中，要确保设备与周围环境的良好接地，以保障设备在雷电天气下的正常工作。
还要遵循相关防雷标准和规范，如《通信设备防雷设计规范》GB50057-2003等。
2. 接地系统设计接地系统是设备防雷设计的关键环节，它可以将雷击的电荷释放到地下，从而保护设备免受损坏。
接地系统的设计应包括接地网、接地线、接地极等组成部分。
在选择接地位置时，应避开地下管线、电缆等干扰物，使接地系统更加可靠。
地网是接地系统中的重要部分，它需要根据设备的功率和工作环境来确定其规模和布局。
对于大型通信基站，地网的规模应该更大，而对于小型终端设备，地网的规模也可以适当减小。
地网的位置应当选择在通信设备周围较为集中的区域，以确保设备与地网之间的良好接地连接。
接地线是接地系统中起到导电连接作用的重要元件，它要能够承受雷击电流和电气干扰。
在设计接地线时，应综合考虑其导电性能、耐腐蚀性能和抗拉强度等因素，以确保其能够在恶劣环境下稳定可靠地工作。
接地极是接地系统中的关键组成部分，它直接接触地下土壤，并负责释放雷击的电荷。
在设计接地极时，应选择合适的材料和规格，并根据设备的功率和工作环境来确定其数量和布局，以保证接地极能够有效地释放雷击的电荷。
二、设备抗干扰设计1. 干扰源分析通信设备在工作过程中可能会受到多种干扰源的影响，如电磁辐射、射频干扰、地雷干扰等。
在进行抗干扰设计前，需要对可能的干扰源进行分析，以便更好地制定抗干扰措施。

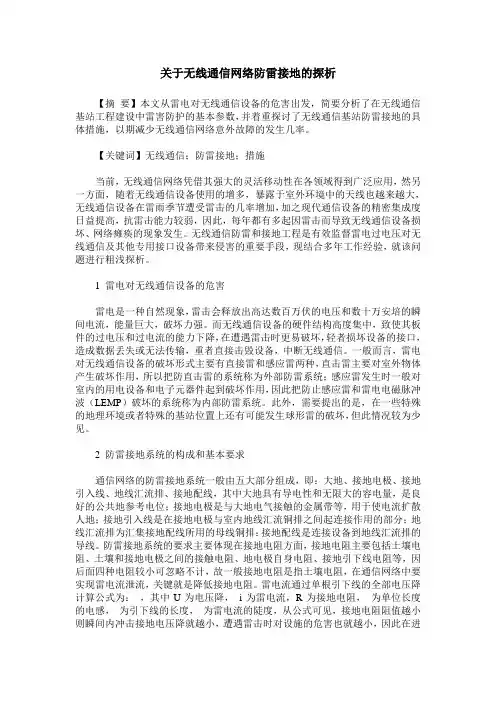

关于无线通信网络防雷接地的探析
关于无线通信网络防雷接地的探析【摘要】本文从雷电对无线通信设备的危害出发，简要分析了在无线通信基站工程建设中雷害防护的基本参数，并着重探讨了无线通信基站防雷接地的具体措施，以期减少无线通信网络意外故障的发生几率。
【关键词】无线通信；防雷接地；措施当前，无线通信网络凭借其强大的灵活移动性在各领域得到广泛应用，然另一方面，随着无线通信设备使用的增多，暴露于室外环境中的天线也越来越大，无线通信设备在雷雨季节遭受雷击的几率增加，加之现代通信设备的精密集成度日益提高，抗雷击能力较弱，因此，每年都有多起因雷击而导致无线通信设备损坏、网络瘫痪的现象发生。
无线通信防雷和接地工程是有效监督雷电过电压对无线通信及其他专用接口设备带来侵害的重要手段，现结合多年工作经验，就该问题进行粗浅探析。
1 雷电对无线通信设备的危害雷电是一种自然现象，雷击会释放出高达数百万伏的电压和数十万安培的瞬间电流，能量巨大，破坏力强。
而无线通信设备的硬件结构高度集中，致使其板件的过电压和过电流的能力下降，在遭遇雷击时更易破坏，轻者损坏设备的接口，造成数据丢失或无法传输，重者直接击毁设备，中断无线通信。
一般而言，雷电对无线通信设备的破坏形式主要有直接雷和感应雷两种，直击雷主要对室外物体产生破坏作用，所以把防直击雷的系统称为外部防雷系统；感应雷发生时一般对室内的用电设备和电子元器件起到破坏作用，因此把防止感应雷和雷电电磁脉冲波（LEMP）破坏的系统称为内部防雷系统。
此外，需要提出的是，在一些特殊的地理环境或者特殊的基站位置上还有可能发生球形雷的破坏，但此情况较为少见。
2 防雷接地系统的构成和基本要求通信网络的防雷接地系统一般由五大部分组成，即：大地、接地电极、接地引入线、地线汇流排、接地配线，其中大地具有导电性和无限大的容电量，是良好的公共地参考电位；接地电极是与大地电气接触的金属带等，用于使电流扩散人地；接地引入线是在接地电极与室内地线汇流铜排之间起连接作用的部分；地线汇流排为汇集接地配线所用的母线铜排；接地配线是连接设备到地线汇流排的导线。

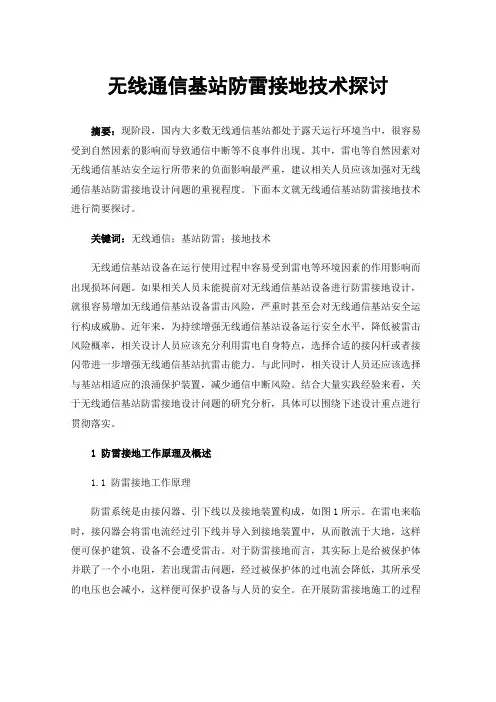

无线通信基站防雷接地技术探讨
无线通信基站防雷接地技术探讨摘要：现阶段，国内大多数无线通信基站都处于露天运行环境当中，很容易受到自然因素的影响而导致通信中断等不良事件出现。
其中，雷电等自然因素对无线通信基站安全运行所带来的负面影响最严重，建议相关人员应该加强对无线通信基站防雷接地设计问题的重视程度。
下面本文就无线通信基站防雷接地技术进行简要探讨。
关键词：无线通信；基站防雷；接地技术无线通信基站设备在运行使用过程中容易受到雷电等环境因素的作用影响而出现损坏问题。
如果相关人员未能提前对无线通信基站设备进行防雷接地设计，就很容易增加无线通信基站设备雷击风险，严重时甚至会对无线通信基站安全运行构成威胁。
近年来，为持续增强无线通信基站设备运行安全水平，降低被雷击风险概率，相关设计人员应该充分利用雷电自身特点，选择合适的接闪杆或者接闪带进一步增强无线通信基站抗雷击能力。
与此同时，相关设计人员还应该选择与基站相适应的浪涌保护装置，减少通信中断风险。
结合大量实践经验来看，关于无线通信基站防雷接地设计问题的研究分析，具体可以围绕下述设计重点进行贯彻落实。
1 防雷接地工作原理及概述1.1 防雷接地工作原理防雷系统是由接闪器、引下线以及接地装置构成，如图1所示。
在雷电来临时，接闪器会将雷电流经过引下线并导入到接地装置中，从而散流于大地，这样便可保护建筑、设备不会遭受雷击。
对于防雷接地而言，其实际上是给被保护体并联了一个小电阻，若出现雷击问题，经过被保护体的过电流会降低，其所承受的电压也会减小，这样便可保护设备与人员的安全。
在开展防雷接地施工的过程中，接地电阻、接地方式等都会对防雷接地技术指标产生极大的影响。
图1 防雷接地示意图1.2建筑电气安装防雷接地存在的问题首先，建筑楼顶的接闪带保护范围不完善，在施工安装中也未合理调整。
其次，未按防雷建筑物防雷类别设置引下线的间距、根数，该情况在很大程度上都会导致距离过远而出现雷击损坏建筑物现象。
再者，施工人员未依照施工规定施工作业，使得接地装置未得到合理掩埋，或对该装置的防腐处理不到位，这些问题都会导致接地设备的引出线遭受腐蚀，从而失去作用。
无线通信防雷接地工作
无线通信防雷接地工作随着科技的飞速发展，信息通信技术越来越广泛地应用于人们的生活和工作中。
而无线通信作为一种现代通信方式，已经成为人们生活中不可或缺的一部分。
然而，随之而来的却是雷击隐患。
因此，无线通信防雷接地工作愈发重要。
为此，本文将从以下几个方面进行探讨：无线通信和雷击的关系；无线通信防雷接地的原理；无线通信防雷接地的建设和维护。
一、无线通信和雷击的关系雷击是一种自然现象，经常出现在电子设备较为普及的地区，尤其是夏季。
雷击为电磁波，传播速度极快，能在瞬间产生极高的电压，对无线通信设备造成严重的影响，甚至会导致设备烧毁。
因此，在无线通信中，防雷非常重要。
二、无线通信防雷接地的原理无线通信防雷具体采用了电路防护原理和接地原理。
电路防护是通过采用电磁屏蔽装置和电击保护装置等，将通信设备形成的电磁波电压与雷电电压相分离，以保护通信设备。
接地原理是通过设置接地网，将通讯设备和防雷设备接入同一个接地网，以将雷击电流引入接地，从而使设备免受雷击威胁。
三、无线通信防雷接地的建设和维护无线通信防雷接地的建设和维护工作需分为以下三个方面：1、合理的接地系统设计接地系统是无线通信防雷接地的核心。
其设计应该充分考虑到各种因素如：地面形态、土壤导电性、降雨量、环境温度等，以及防雷接地的要求。
2、接地系统施工接地系统施工是无线通信防雷接地的关键环节。
施工应遵循规范，确保接地电阻符合要求。
此外，还应该注意接地设备的放置位置、接地钢筋的选择、接地药剂数量和输电线的规格，保证设备的稳定性。
3、定期检查维护无线通信防雷接地设备一旦建成，就需要进行定期检查和维护，以确保其正常运行。
定期检查可以包括检查接地电阻值、检查设备接地和接地钱是否松动、是否有破损点、检查电缆外包是否存在腐蚀或电缆损坏等，维护保养要求及时响应，及时处理问题，以确保设备的可靠性。
结论：无线通信防雷接地工作是一项重要的工作，确保该工作的质量会对无线通信的稳定运行产生深远的影响。
通信工程中设备防雷接地抗干扰设计探析
通信工程中设备防雷接地抗干扰设计探析1. 引言1.1 研究背景在通信工程中，设备的稳定运行和数据传输质量受到了雷击、接地不良和电磁干扰等因素的严重影响。
设备防雷接地抗干扰设计成为了通信工程中一个重要的研究课题。
雷击是通信设备常见的灾害之一，雷电在短时间内释放出的高能量往往会导致设备的损坏甚至瘫痪，严重影响通信系统的正常运行。
接地不良会导致大量电流无法有效流回地面，引发设备的漏电、过电压等问题，造成设备运行不稳定甚至损坏。
电磁干扰来自于外部电磁场的干扰，会干扰设备间的信号传输，导致通信质量下降，甚至导致数据传输中断。
研究设备防雷接地抗干扰设计，不仅可以提高通信设备的稳定性和可靠性，保障通信系统的正常运行，还能够保障用户信息的安全，提高通信质量，实现通信系统的高效运行。
1.2 研究意义通信工程中设备防雷接地抗干扰设计是非常重要的，其研究意义包括以下几个方面：设备防雷接地抗干扰设计可以保障通信设备的正常运行和稳定性。
在雷电和其他电磁干扰的环境下，设备容易受到损坏或者出现故障，而通过有效的防雷接地抗干扰设计，可以降低这些风险，保障通信系统的正常运行。
好的设备防雷接地抗干扰设计可以提高通信设备的使用寿命。
雷电和电磁干扰不仅会导致设备故障，还可能加速设备的老化，减少其使用寿命。
通过科学合理的设计，可以降低设备受损的可能性，延长设备的使用寿命。
设备防雷接地抗干扰设计在通信工程中具有重要的意义，不仅可以保障设备的正常运行和稳定性，还可以提高设备的使用寿命，提高通信系统的安全性和可靠性。
对这一领域的研究具有重要的实际意义和应用前景。
1.3 研究目的研究目的是为了深入探讨通信工程中设备防雷接地抗干扰设计的重要性和有效性，以指导工程实践中的设计与施工，并提高设备运行稳定性和可靠性。
通过系统分析设备防雷设计原理、接地设计要点、抗干扰设计策略等关键问题，进一步探讨如何在实际工程中有效应对各种雷电、接地、干扰等因素带来的影响，为工程师提供解决问题的方法和思路。
无线通信设备防雷措施研究
无线通信设备防雷措施研究近年来，随着无线通信设备的广泛应用，对其防雷措施的研究和应用也越来越重要。
雷电对无线通信设备的损坏主要体现在电子器件的击穿和烧坏以及电磁干扰方面，如何有效地防止雷电对无线通信设备的影响是一个亟待解决的问题。
通过设计良好的接地系统是防止无线通信设备受到雷击的重要手段。
合理选择和布置接地装置，确保接地电阻低于一定的范围，可以将雷电击中的能量引入地下，有效地降低雷击对设备的伤害。
在接地系统的设计中，需要考虑到设备的特点以及附近的环境条件，同时要避免与其他金属结构物或电源接地系统的干扰。
选用适合的防雷装置也是防止无线通信设备受到雷击的重要手段。
在无线通信设备的输入端和输出端添加合适的防雷装置，可以有效地限制雷击过电压传递到设备内部，保护设备的正常使用。
常用的防雷装置有放电管、TVS二极管等，它们具有快速放电和大放电能力的特点，能够在雷击时瞬间吸收和分散雷电能量。
合理的设备布局和屏蔽设计也非常重要。
当无线通信设备与其他设备或导线靠近时，很容易受到雷电干扰，导致设备功能异常。
在设备的布局和安装过程中，要避免设备之间的过近距离，合理划分设备间的区域，采取屏蔽措施，减少雷电对无线通信设备的影响。
定期进行防雷设备的检测和维护也非常重要。
无线通信设备经过一段时间的使用后，可能会出现接地系统松动、防雷装置老化等问题，这会影响设备的防雷能力。
应定期对设备进行检测和维护，确保其良好的防雷状态。
无线通信设备防雷措施的研究对保障设备的正常使用和工作稳定非常重要。
通过设计良好的接地系统、选用适合的防雷装置、合理的设备布局和屏蔽设计，以及定期进行设备的检测和维护，可以有效地防止雷电对无线通信设备的影响，提高设备的可靠性和稳定性。
通信工程中设备防雷接地抗干扰设计探析
通信工程中设备防雷接地抗干扰设计探析通信工程设计中，设备防雷接地抗干扰设计是非常关键的一环。
良好的接地设计不仅能够保障设备的正常运行，还能够减少因雷击等自然灾害而导致的损失。
同时，抗干扰设计也是非常重要的一部分。
本文将从设备防雷接地和抗干扰两个方面，对通信工程中的这一设计进行探析。
一、设备防雷接地设备防雷接地主要包括以下几个方面：1.可靠的接地系统对于通信设备而言，要想保障其运行稳定，就一定需要一个可靠的接地系统。
对于大型通信基站，常常会采用多种不同的接地方案，以确保整个系统的稳定性和防雷性。
2.良好的接地点选择在设计接地系统时，必须选择一个地质条件较好，电气性质稳定，没有类似地下水、金属物质等对接地产生干扰的场所。
此外，还要考虑接地点位置是否方便，是否可以满足设备的使用需求等因素。
3.接地电阻性能接地电阻是反映接地系统连接质量的主要指标。
在通信工程中，要求接地电阻小于4Ω。
对于建筑物、电站、防护工程等需要超低阻值接地的场合，要求接地电阻小于1Ω。
4.接地材料选择合适的接地材料可以提高接地系统的抗电能力和导电性能。
常见的接地材料有：镀铜铜板、镀银铜板、铜排、钢排、不锈钢板、铝板等。
二、抗干扰设计抗干扰设计是保障设备运行稳定的另一个重要方面。
通信工程中，要求设备在极端气候、强电磁场、电源变化等各种极端环境下都能稳定运行，不受外部干扰。
1.地线隔绝通信设备的地线隔离是防止旁路传导干扰的重要手段。
在通信电路的接地中，如果分开地理地与电气地，可以得到良好的抗干扰效果。
2.信号隔离如果信号在直接传导到接收设备之前，可以采用信号隔离技术，具体方式可以使用隔离放大器、隔离变压器等。
3.天线防雷对于天线而言，防雷保护非常重要。
在通信设备外部天线上，往往配置有报警探头，用以检测雷电。
如检测到雷电，天线会自动停止接收信号，以保护通信设备不受损坏。
4.电源稳定性在通信设备的抗干扰设计中，电源稳定性也是非常关键的一环。
通信工程中设备防雷接地抗干扰设计探析
通信工程中设备防雷接地抗干扰设计探析随着通信技术的快速发展，人们对通信设备的可靠性和稳定性要求越来越高。
设备防雷和抗干扰能力的设计是保障通信设备正常运行的重要方面之一。
本文将深入探讨通信工程中设备防雷接地抗干扰设计的原理和方法。
设备防雷是保护通信设备免受雷击损坏的重要手段。
雷击是一种自然灾害，会对通信设备造成严重的破坏。
为了防止雷击引起的设备故障，通信设备的防雷设计至关重要。
接地是最基本的防雷措施之一。
通过将设备与地面建立良好的接地连接，能够迅速将雷电离子引导到地下，从而避免雷电对设备的直接损害。
在接地设计中，需要注意以下几个方面：1.接地电阻：接地电阻的低比较重要，通常要求不大于10欧姆。
较低的接地电阻可以提供更好的接地效果，减小雷击对设备的影响。
2.接地面积：接地面积越大，接地电阻越小。
通信设备的接地面积要尽可能大，比如选择适当的接地钢板、接地网等。
3.接地材料：接地材料的选择需要考虑其导电性能和耐腐蚀性能。
通常使用的接地材料包括镀锌材料、铜材料等。
抗干扰设计是保证通信设备正常运行的另一个重要方面。
在现代社会中，各种电磁干扰源林林总总，会对通信设备的正常工作产生不可忽视的影响。
抗干扰设计需要考虑以下几个方面：1.抗电磁辐射能力：通信设备需要具备一定的抗电磁辐射能力，能够有效屏蔽外界的电磁辐射干扰。
2.抗电源变化能力：电源的稳定性对通信设备的工作非常重要。
通信设备需要具备一定的自适应能力，能够适应电源变化带来的影响。
通信工程中设备防雷接地抗干扰设计需要综合考虑上述因素，并根据具体场景进行选择和配置。
不同地区和不同环境的通信工程会有不同的需求和要求，在设计中需要根据实际情况进行分析和处理。
通信工程中设备防雷接地抗干扰设计也需要与其他工程环节进行协调和配合，确保整个通信系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Technology Forum
︱442︱华东科技
关于无线通信网络防雷接地的探析关于无线通信网络防雷接地的探析
刘东丽
（河南 郑州）
【摘 要】本文从雷电对无线通信设备的危害出发，简要分析了在无线通信基站工程建设中雷害防护的基本参数，并着重探讨了无线通信基站防雷接地的具体措施，以期减少无线通信网络意外故障的发生几率。
【关键词】无线通信；防雷接地；措施
当前，无线通信网络凭借其强大的灵活移动性在各领域得到广泛应用，然另一方面，随着无线通信设备使用的增多，暴露于室外环境中的天线也越来越大，无线通信设备在雷雨季节遭受雷击的几率增加，加之现代通信设备的精密集成度日益提高，抗雷击能力较弱，因此，每年都有多起因雷击而导致无线通信设备损坏、网络瘫痪的现象发生。
无线通信防雷和接地工程是有效监督雷电过电压对无线通信及其他专用接口设备带来侵害的重要手段，现结合多年工作经验，就该问题进行粗浅探析。
1 雷电对无线通信设备的危害
雷电是一种自然现象，雷击会释放出高达数百万伏的电压和数十万安培的瞬间电流,能量巨大，破坏力强。
而无线通信设备的硬件结构高度集中，致使其板件的过电压和过电流的能力下降，在遭遇雷击时更易破坏，轻者损坏设备的接口，造成数据丢失或无法传输，重者直接击毁设备，中断无线通信。
一般而言，雷电对无线通信设备的破坏形式主要有直接雷和感应雷两种，直击雷主要对室外物体产生破坏作用，所以把防直击雷的系统称为外部防雷系统；感应雷发生时一般对室内的用电设备和电子元器件起到破坏作用，因此把防止感应雷和雷电电磁脉冲波(LEMP)破坏的系统称为内部防雷系统。
此外，需要提出的是，在一些特殊的地理环境或者特殊的基站位置上还有可能发生球形雷的破坏，但此情况较为少见。
2 防雷接地系统的构成和基本要求
通信网络的防雷接地系统一般由五大部分组成，即：大地、接地电极、接地引入线、地线汇流排、接地配线，其中大地具有导电性和无限大的容电量，是良好的公共地参考电位；接地电极是与大地电气接触的金属带等，用于使电流扩散人地；接地引入线是在接地电极与室内地线汇流铜排之间起连接作用的部分；地线汇流排为汇集接地配线所用的母线铜排；接地配线是连接设备到地线汇流排的导线。
防雷接地系统的要求主要体现在接地电阻方面，接地电阻主要包括土壤电阻、土壤和接地电极之间的接触电阻、地电极自身电阻、接地引下线电阻等，因后面四种电阻较小可忽略不计，故一般接地电阻是指土壤电阻，在通信网络中要实现雷电流泄流，关键就是降低接地电阻。
雷电流通过单根引下线的全部电压降计算公式为：dt
di
l
L iR U o +=，其中U 为电压降， i 为雷电流，R 为接地电阻，O L 为单位长度的电感，l 为引下线的长度，
dt
di
为雷电流的陡度，从公式可见，接地电阻阻值越小则瞬间内冲击接地电压降就越小，遭遇雷击时对设施的危害也就越小，因此在进行设计时要结合规范参数进行合理规划。
3 无线通信基站防雷接地的具体措施
3.1 外部防雷
常规意义上的外部防雷主要是指的直击雷的防护，一般由引下线、接地线网及避雷针三大部分组成。
按照一般情况，雷电直接作用在外部，是由避雷针将雷电所产生的强大雷击电流进行阻断与分流，使电流弱化之后逐渐导入引下线流入接地地网之中最后泄入大地,从而起到保护建筑物以及建筑物内各相关设备安全的关键目的。
由于无线通信台站的特殊性，为预防避雷针对天线的辐射图形造成影响，避雷针的安装除了高于通信天线尖端数米还要与之有一定间隔，一般通信天线装在避雷针外线约1.5个波长以外为宜。
此外，由于无线网络覆盖范围大，若设备外壳、避雷针及其它接地线长度L 为入/4的奇倍会直接导致接地线阻抗无穷大，如同没有接地线一样，一旦遭遇雷击时，避雷接地线阻抗无穷大也无法泻流，直接击毁设备，因此，无线通信网络的主要接地标准应符合如下要求：避
雷地线的直流通路的电阻要求足够低，以10～50Ω为宜，由于雷电浪涌电流较大，频谱较宽且持续时间短，因此要求必须有尽量小的电感量；地线应尽量采用3mm 以上的实心导线，且最好是相同的金属材料，切忌用电感较大、不利于泄放雷击电流的扁平编织线或绞合线；接地体宜采用热镀锌钢材，规格：钢管50mm 壁厚≥3.5mm，角钢≥50mm×500mm×5mm，扁钢≥40mm×4mm。
此外，因无线通信台站的环境条件不一，其地网往往难以组成沿房屋四周封闭式的环形地网，因此对地网组成方式可灵活考虑，但机房工作地、保护地、铁塔防雷地三者应共同地网，且要求铁塔与建筑物连通(含地下、楼顶)，有困难时也要确保楼顶避雷带与铁塔地网连通。
对于一些处于市郊、多雷区或建筑物较高而得不到周围建筑物防雷设施保护的台站，其地网应在地下、地面上作多点(两点以上)焊接连通，为确保系统安全，地网焊接连通时要与设备断开操作。
3.2 内部防雷
避雷针对感应雷击无能为力，因此除了外部防雷，还需完善的内部防雷作为补充。
内部防雷主要由屏蔽系统、防雷器以及等电位连接系统三个部分组成，目的在于减小和防止雷电流在需防空间内所产生的电磁效应，在实际中内部防雷系统的采用更为普遍。
首先，对双绞线使用金属屏蔽，通过屏蔽作用产生的吸收及反射等功能，隔离周边的电磁场以及减少单独屏蔽的对绞线串音。
其次，通过采用防雷器，以现代电学以及其它技术来防止被雷击中的设备。
实践中，防雷器可以通过其高压低阻短路状态来承受以及分流强度较大的电流，在雷电直接作用于防雷器上或附近时，瞬间产生的强电流能通过其分流阻断效果分流向防雷地网作用到地下，进而起到保护设备安全的目的。
目前根据相关规范，为避免直击雷或感应雷的过压电流对设备元器件造成损害，一般通信台站供电及信号线路多采用防雷器三级分流保护装置，在实践中可结合具体情况选用不同性能的防雷器。
最后，还可通过等电位连接，减少电位差稳定电压，并且能对雷电直接作用之下的电磁感应破坏进行一定程度的防范。
关于等电位连接系统的建设，一般是在施工路段内打开内柱的一段混凝土，露出柱筋，再从柱子的主筋用绝缘皮多股铜芯线（横截面积50mm）焊接出接地端子，并连接到以120mm 铜排制作的汇流排上。
再用绝缘皮多股铜芯线（横截面积50mm）做等电位连接带，把等电位连接带沿机房的四周敷设成闭合环，并与汇流排连接。
采用横截面积为35mm 的绝缘皮多股铜芯线做等电位连接线，把数字通信设备的机架，模拟通信设备的机架，整流供电设备的机架、空调机的金属外壳等金属体相互连接，并连接到等电位连接带上。
这样能确保高电压强电流之下整个系统的稳定运作，所以从外部天馈线的防雷开始，缆线每5m 用等电位连接线进行连接且不能少于两处。
3.3 其他部位防雷
主要有馈线防雷走线架防雷两种。
前者主要是在馈线进入机房后，在条件允许情况下加装防雷器，再用1/2跳线引到BTS 机架。
防雷器需用35mm 地线接到防雷地线排。
每条主馈线要求在靠近天线侧馈线顶部接头大约0.5m～1m 位置，杆体底部、进机柜后与机架连接前各做一次接地。
馈线较长时，每隔20m 做一次接地。
馈线接地线的布放必须顺着雷电流的方向。
走线架防雷主要强调走线架两端要走好防雷接地，室外走线架禁止与室内走线架连接。
总之，无线通信网络的防雷接地是一个系统而繁杂的工程，在实际工作中，应在相关的防雷工程建设规范及防雷设计原则的指导下，结合基站实地的机房内部和站点外部具体条件，因地制宜地制定方案，以最大限度地减少无线通信网络意外故障的发生几率，更好地为行业用户提供优质的通信服务。
参考文献：
[1]杨静.浅谈无线通信防雷接地[J].中国新通信,2012(14).
[2]张锐.对无线通信设备防雷措施的分析与探讨[J].中国电子商务,2010(8).
注：作者身份证号码为412728************。
