制造无机薄膜的技术方法
制造无机薄膜的技术方法
无机薄膜是一种极薄的材料层，通常是几百到几纳米厚度。
无机薄膜在很多行业中都有广泛的应用，比如电子、能源、材料、医学等领域。
因此，制造无机薄膜的技术方法十分重要。
1. 物理气相沉积法
物理气相沉积法是一种将固体材料通过升华转化为气态，然后在表面上沉积的技术方法。
物理气相沉积法通常包括蒸发沉积和磁控溅射两种方法。
蒸发沉积是将材料加热到其熔点以上，使其转化为气态，然后在表面上沉积。
磁控溅射是利用高能电子击打材料表面，将原子从材料表面弹出，并在下方表面沉积。
物理气相沉积法的优点是制备的薄膜具有高质量和良好的结晶性能，但需要高温和高真空条件，适用于特定的材料和厚度范围。
2. 化学气相沉积法
化学气相沉积法通过在气态中添加反应气体，产生一种化学反应，将材料沉积在表面上。
化学气相沉积法通常包括气相沉积和等离子体增强化学气相沉积两种方法。
气相沉积是将反应气体引入反应室中，在表面上沉积材料。
等离子体增强化学气相沉积是利用等离子体产生反应气体，增强反应的效果。
化学气相沉积法能制备出厚度较大的薄膜，并且需要较低的温度和气压条件，适用于大量制备，但其薄膜质量、结晶性能和控制精度较低。
3. 溶液法
溶液法是将材料溶解在溶剂中，然后将其涂覆在表面上并蒸发溶剂或进行其他处理，最终制备出薄膜。
溶液法包括旋涂法，离子溶胶沉积法等多种方法。
旋涂法是将溶解材料涂覆在旋涂器上，利用离心力在基板上制备出薄膜。
离子溶胶沉积法是通过在溶液中加入反应剂，产生离子和分子，并通过电场吸引离子到基板上制备薄膜。
溶液法制备工艺简单，适用于大面积和柔性基板，但是制备的薄膜质量和结晶性能较低。
4. 主动控制沉积技术
主动控制沉积技术是一种根据图像处理和反馈控制系统，利用扫描探针显微镜对沉积过程进行实时监测，并调整气压等参数实现精密控制的技术。
主动控制沉积技术可以实现高分辨率薄膜制备，并提高制备效率，但其设备和成本较高。
综上所述，无机薄膜的制备方法有很多种，具体的制备方法需要根据应用场景和材料特性而定。
在选择薄膜制备方法时，需要考虑材料质量、结晶性能和成本等因素。
未来研究还需要探索新的薄膜制备方法，以满足不同领域的需求。
cvd工艺技术
cvd工艺技术CVD（化学气相沉积）工艺技术是一种在半导体和材料科学领域中应用广泛的制备薄膜的技术。
CVD技术通过在气氛中加热化学物质，使其分解并产生反应，最终形成固体薄膜。
在以下的文章中，我将介绍一下CVD工艺技术的原理、应用以及它对于半导体和材料领域的重要性。
首先，我们来了解一下CVD工艺的原理。
CVD工艺是基于化学反应的原理。
在CVD过程中，化学物质被加热并分解为原子或分子，然后在衬底上重新组合形成固体薄膜。
这些化学物质通常是易挥发的有机化合物或无机化合物。
加热源可以是电阻加热、光照或者激光。
通过控制温度、压力和反应气氛的成分，可以调节薄膜的成分、晶格结构以及厚度。
其次，CVD工艺技术在半导体和材料科学领域中有着广泛的应用。
例如，CVD可以用于制备硅薄膜，用于太阳能电池、显示屏和集成电路的制造。
此外，CVD还可以用于制备金属薄膜，用于硬盘驱动器和光学薄膜。
此外，CVD还可以用于制备氮化硅等无机薄膜，用于涂层和保护层。
总的来说，CVD工艺技术提供了一种非常灵活和精确的薄膜制备方法，能够满足不同材料和器件的需求。
最后，CVD工艺技术在半导体和材料科学领域的重要性不可忽视。
制备高质量薄膜是半导体和材料领域中的一个关键步骤。
CVD工艺技术提供了一种控制制备过程的方法，可以实现高度纯净、高度均匀以及良好结晶的薄膜。
这对于提高材料的性能和器件的效率至关重要。
此外，CVD工艺技术还可以实现高度控制的厚度和界面，对于设计和制造复杂的器件非常重要。
总之，CVD工艺技术是一种在半导体和材料领域中应用广泛的制备薄膜的技术。
它基于化学反应的原理，通过控制温度、压力和反应气氛的成分，实现高质量的薄膜制备。
CVD工艺技术在半导体和材料科学领域有着广泛的应用，能够满足不同材料和器件的需求。
它对于提高材料的性能和器件的效率具有重要作用。
因此，CVD工艺技术在半导体和材料科学中扮演着不可忽视的角色。
薄膜的工艺原理
薄膜的工艺原理薄膜工艺是一种制备薄膜材料的技术方法，通过将材料沉积在基底上形成薄膜。
这种技术广泛应用于电子器件、光学器件、太阳能电池等领域。
薄膜工艺主要包括物理蒸发、化学气相沉积、溅射和激光热解等几种不同的方法。
本文将详细介绍薄膜工艺的原理及其应用。
首先，物理蒸发是一种将材料以气态形式沉积在基底上的方法。
这种方法通常利用电子束蒸发、磁控溅射或激光蒸发等方式将材料加热到高温，使其形成气态，并在真空环境中使其沉积在基底上。
由于物理蒸发过程中材料处于高能态，因此薄膜具有高纯度、致密的特点。
物理蒸发除了可以制备金属薄膜外，还可以制备氧化物薄膜、硫化物薄膜等。
其次，化学气相沉积是一种将气态试剂在基底上发生化学反应生成薄膜的方法。
化学气相沉积通常利用载气将气态试剂输送到基底上，并在基底表面发生化学反应，形成所需的薄膜。
化学气相沉积可以制备多种薄膜材料，如金属薄膜、氧化物薄膜、氮化物薄膜等。
化学气相沉积具有高生长速率、较好的均匀性和良好的控制性能。
再次，溅射是一种利用离子轰击的方法使材料从靶点上剥离并沉积在基底上的方法。
溅射可以通过直流溅射、射频溅射或磁控溅射等方式进行。
在溅射过程中，离子轰击靶材使其失去原子，这些原子以高能态迅速扩散并沉积在基底上。
通过调整溅射过程中离子轰击能量和靶材的成分，可以得到所需的材料薄膜。
溅射可以制备金属薄膜、合金薄膜、氧化物薄膜等。
最后，激光热解是一种利用激光照射材料使其发生热解反应并沉积在基底上的方法。
激光热解可以通过激光脉冲击穿材料表面，产生高能态的离子和原子，然后沉积在基底上。
激光热解具有高分辨率、高制备速率和良好的控制性能。
激光热解可以制备金属薄膜、碳化物薄膜、氮化物薄膜等。
薄膜工艺在很多领域都有广泛应用。
在电子器件制备中，薄膜可以用于制备电极、蓄电池、显示器件等。
在光学器件制备中，薄膜可以用于制备反射镜、透镜、滤光片等。
在太阳能电池制备中，薄膜可以用于制备光伏层和透明导电层。

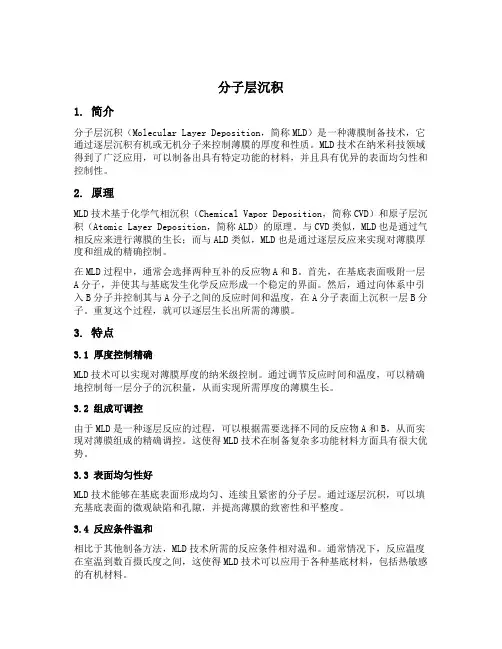

分子层沉积
分子层沉积1. 简介分子层沉积（Molecular Layer Deposition，简称MLD）是一种薄膜制备技术，它通过逐层沉积有机或无机分子来控制薄膜的厚度和性质。
MLD技术在纳米科技领域得到了广泛应用，可以制备出具有特定功能的材料，并且具有优异的表面均匀性和控制性。
2. 原理MLD技术基于化学气相沉积（Chemical Vapor Deposition，简称CVD）和原子层沉积（Atomic Layer Deposition，简称ALD）的原理。
与CVD类似，MLD也是通过气相反应来进行薄膜的生长；而与ALD类似，MLD也是通过逐层反应来实现对薄膜厚度和组成的精确控制。
在MLD过程中，通常会选择两种互补的反应物A和B。
首先，在基底表面吸附一层A分子，并使其与基底发生化学反应形成一个稳定的界面。
然后，通过向体系中引入B分子并控制其与A分子之间的反应时间和温度，在A分子表面上沉积一层B分子。
重复这个过程，就可以逐层生长出所需的薄膜。
3. 特点3.1 厚度控制精确MLD技术可以实现对薄膜厚度的纳米级控制。
通过调节反应时间和温度，可以精确地控制每一层分子的沉积量，从而实现所需厚度的薄膜生长。
3.2 组成可调控由于MLD是一种逐层反应的过程，可以根据需要选择不同的反应物A和B，从而实现对薄膜组成的精确调控。
这使得MLD技术在制备复杂多功能材料方面具有很大优势。
3.3 表面均匀性好MLD技术能够在基底表面形成均匀、连续且紧密的分子层。
通过逐层沉积，可以填充基底表面的微观缺陷和孔隙，并提高薄膜的致密性和平整度。
3.4 反应条件温和相比于其他制备方法，MLD技术所需的反应条件相对温和。
通常情况下，反应温度在室温到数百摄氏度之间，这使得MLD技术可以应用于各种基底材料，包括热敏感的有机材料。
4. 应用4.1 功能性涂层MLD技术可以制备出具有特定功能的涂层。
例如，通过选择特定的分子和反应条件，可以制备具有防腐蚀、防刮伤、防污染等功能的涂层。
溶胶—凝胶法制备ZnO薄膜
溶胶—凝胶法制备ZnO薄膜一、本文概述本文旨在探讨溶胶-凝胶法制备ZnO薄膜的工艺及其相关特性。
ZnO薄膜作为一种重要的半导体材料，在光电子器件、太阳能电池、气体传感器等领域具有广泛的应用前景。
溶胶-凝胶法作为一种制备薄膜材料的常用技术，具有工艺简单、成本低廉、易于控制等优点，因此受到广大研究者的关注。
本文将首先介绍溶胶-凝胶法的基本原理和步骤，然后详细阐述制备ZnO薄膜的具体过程，包括前驱体溶液的配制、溶胶的制备、凝胶的形成以及薄膜的成膜过程。
接着，我们将讨论制备过程中可能影响薄膜性能的因素，如溶胶浓度、凝胶温度、退火条件等，并通过实验验证这些因素的影响。
我们将对制备得到的ZnO薄膜进行表征和分析，包括其结构、形貌、光学性能和电学性能等方面。
通过对比不同制备条件下的薄膜性能，优化制备工艺参数，为实际应用提供指导。
本文的研究结果有望为ZnO薄膜的制备和应用提供有益的参考。
二、溶胶—凝胶法原理溶胶-凝胶法（Sol-Gel）是一种湿化学方法，用于制备无机材料，特别是氧化物薄膜。
该方法基于溶液中的化学反应，通过控制溶液中的化学反应条件，使溶液中的物质发生水解和缩聚反应，从而生成稳定的溶胶。
随着反应的进行，溶胶中的颗粒逐渐增大并相互连接，形成三维网络结构，最终转化为凝胶。
在制备ZnO薄膜的溶胶-凝胶法中，通常使用的起始原料是锌的盐类（如硝酸锌、醋酸锌等）和溶剂（如乙醇、水等）。
锌盐在溶剂中溶解形成溶液，然后通过加入水或其他催化剂引发水解反应。
水解产生的锌离子与溶剂中的羟基（OH-）结合，形成氢氧化锌（Zn(OH)2）的胶体颗粒。
这些胶体颗粒在溶液中均匀分散，形成溶胶。
随着反应的进行，溶胶中的氢氧化锌颗粒逐渐长大，并通过缩聚反应相互连接，形成三维的凝胶网络。
凝胶网络中的空隙被溶剂填充，形成湿凝胶。
湿凝胶经过陈化、干燥和热处理等步骤，去除溶剂和有机残留物，同时促进ZnO晶体的生长和结晶，最终得到ZnO薄膜。
光学实验技术中的薄膜制备与表征指南
光学实验技术中的薄膜制备与表征指南在现代光学实验中，薄膜是一种广泛应用的材料，它具有许多独特的光学性质。
为了实现特定的光学设计要求，科学家们需要制备和表征各种薄膜。
本文将为您介绍光学实验技术中的薄膜制备与表征指南，帮助您更好地理解和应用薄膜技术。
一、薄膜制备技术1. 真空蒸发法真空蒸发法是一种常见的薄膜制备技术，它通常用于金属或有机材料的蒸发。
蒸发源材料通过加热，使其蒸发并沉积在基底表面上，形成薄膜。
真空蒸发法具有简单、灵活的优点，但由于材料的有机蒸发率不同，容易导致薄膜的成分非均匀性。
2. 磁控溅射法磁控溅射法是一种通过离子碰撞使靶材溅射，并沉积在基底上的技术。
这种方法可以获得高质量和均匀性的薄膜。
磁控溅射法通常用于金属、氧化物和氮化物等无机薄膜的制备。
3. 原子层沉积法原子层沉积法（ALD）是一种逐层生长薄膜的方法，通过交替地注入不同的前驱体分子，使其在基底表面上化学反应并沉积。
这种方法可以实现非常精确的厚度控制和成分均一性。
4. 溶胶凝胶法溶胶凝胶法是一种基于溶胶和凝胶的化学反应制备薄膜的方法。
通过溶胶中的物质分子在凝胶中发生凝胶化反应，形成薄膜。
这种方法适用于复杂的薄膜材料。
二、薄膜表征技术1. 厚度测量薄膜的精确厚度对于光学性能至关重要。
常用的测量方法包括激光干涉法、原位椭圆偏振法和扫描电子显微镜等。
激光干涉法通过测量反射光的相位差来确定薄膜厚度，原位椭圆偏振法则通过测量反射光的椭圆偏振状态来推断厚度。
2. 光学性能表征光学性能包括反射率、透过率、吸收率等。
常用的表征方法有紫外可见近红外分光光度计和激光光谱仪。
通过测量样品在不同波长下的吸收或透过光强度，可以得到其光学性能。
3. 表面形貌观察表面形貌对薄膜的光学性能和功能具有重要影响。
扫描电子显微镜和原子力显微镜是常用的表面形貌观察工具。
扫描电子显微镜可以获得样品表面的高分辨率图像，原子力显微镜则可以实现纳米级表面形貌的观察。
4. 结构分析薄膜的结构分析是了解其晶体结构和晶格形貌的重要手段。
第二章薄膜的制备ppt课件
在信息显示技术中的应用
在信息存贮技术中的应用
• 第二是在集成电路等电子工业中的应用， 其中，从外延薄膜的生长这一结晶学角 度看也具有显著的成果。
在计算机技术中的应用
在计算机技术中的应用
• 第三是对材料科学的贡献。薄漠制 备是在非平衡状态下进行，和通常的热 力学平衡条件制备材料相比具有：所得 材料的非平衡特征非常明显;可以制取普 通相图中不存在的物质;在低温下可以制 取热力学平衡状态下必须高温才能生成 的物质等优点。
薄膜的主要特性
• 材料薄膜化后，呈现出的一部分主要特性：
•
几何形状效应
• 块状合成材料一般使用粉末的最小尺寸为 纳米至微米，而薄膜是由尺寸为1埃左右的原子
或分子逐渐生长形成的。采用薄膜工艺可以研
制出块材工艺不能获得的物质(如超晶格材料)，
在开发新材料方面，薄膜工艺已成为重要的手
段之一。
非热力学平衡过程
无机薄膜制备工艺
• 单晶薄膜、多晶薄膜和非晶态薄膜在现代微 电子工艺、半导体光电技术、太阳能电池、光纤 通讯、超导技术和保护涂层等方面发挥越来越大 的作用。特别是在电子工业领域里占有极其重要 的地位，例如半导体集成电路、电阻器、电容器、 激光器、磁带、磁头都应用薄膜。
• 薄膜制备工艺包括：薄膜制备方法的选择； 基体材料的选择及表面处理；薄膜制备条件的选 择；结构、性能与工艺参数的关系等。
(2)双蒸发源蒸镀——三温度法
三温度-分子束外延法主要是用 于制备单晶半导体化合物薄膜。从 原理上讲，就是双蒸发源蒸镀法。 但也有区别，在制备薄膜时，必须 同时控制基片和两个蒸发源的温度， 所以也称三温度法。
三温度法 是制备化合物 半导体的一种 基本方法，它 实际上是在V族 元素气氛中蒸 镀Ⅲ族元素， 从这个意义上 讲非常类似于 反应蒸镀。图 示就是典型的 三温度法制备 GaAs单晶薄膜 原理。
新型无机材料：无机材料成型技术
粉料本征特性
堆集方式 最大填充率为面心立方密堆或六方密堆(74.05%) 简立方堆集 (52.36%) 振动: 可提高堆积密度
粒径配比 大小球搭配, 可能的填充率越高
流动性
粒形圆润,流动性好,可获得较大填充密度
加压方式
单向加压 一端加压, 受压面密度大, 未加压端密度小
双向加压：坯体两边受压，两端密度大，中间密度小 改进的双向加压：
乙烯醇单体不存在，PVA由聚醋酸 乙烯(PVAc）皂化而成。 含大量亲水性羟基，是水溶性物质
（成本1~1.2万元/吨）
皂化PVAc, 生成粉状PVA, PVA溶于乙 醇或甲醇中, 加入酸催化剂和丁醛, 进行缩聚反应而成。
含羟基、乙酰基和羧基 可溶于极性和非极性溶剂中。
（成本9.5万元/吨）
纤维素基团：n×C6H10O5 含有大量羟基，大多数水溶性
和粒径。一般制备的晶粒具有严重的团聚现象 粉体处理（搅拌磨、振动磨、滚动磨）
打开颗粒团聚体，获得窄颗粒尺寸分布的粉料
硬团聚的ZrO2粉末颗粒的电子显微照片
浆料制备
流延浆料配制是流延成型技术的关键: (1) 合适的流动性, (2) 分散特性, (3) 良好的干燥特性, (4) 易加工性
分散剂
浆
增塑剂
流延设备
流延机是流延成型主要设备ቤተ መጻሕፍቲ ባይዱ其结构示意图如下
实验流延机
流延厚度
研究发现，流延干坯片的厚度D与各种流延参数的关系为：
D h (1 h2P ) 2 6 v0 L
其中α为湿坯干燥时厚度的收缩系数，h和L分别是刮刀刀刃间 隙的高度和长度，η为浆料粘度，△P为料斗中的压力，而v0为载 体线速度 厚 膜: 刮刀口间隙↑料浆液面↑载体线速↓料浆粘度↓ 薄膜:相反
常用的镀膜方法
常用的镀膜方法
1.溅射镀膜法
溅射镀膜法是利用高能离子束轰击样品表面，产生的微小粒子将目标表面的物质释放出来，再沉积至基底表面，形成薄膜。
溅射镀膜法因其可在高真空下进行，所以适用于制备金属、半导体、氧化物及其他无机化合物薄膜。
此外，该技术还可用于制备具有特定性质的晶体结构薄膜，例如具有分子化合物的多层体系。
溅射镀膜法是当前常用的薄膜制备方法之一。
2.磁控溅射镀膜法
磁控溅射镀膜法也是一种广泛使用的薄膜制备方法，其原理同溅射镀膜法相似。
区别在于磁控溅射镀膜法使用磁场来控制离子束，从而增强溅射效率，提高沉积速度。
该技术适用于制备高品质的多层结构、重金属、氧化物和非晶态薄膜等。
3.化学气相沉积法
化学气相沉积法是通过将含有金属有机物等原料的气体送入反应室中，利用化学反应在基片表面上生长薄膜。
该技术适用于大面积，均一薄膜的制备。
化学气相沉积法可用于制备二氧化硅、硅胶、氮化硅、碳化硅等材料的薄膜。
4.热蒸发镀膜法
热蒸发镀膜法是利用高温加热金属或化合物材料，使之蒸发并沉积在基底表面。
该方法简便、容易操作，广泛应用于制备单层和多层金属薄膜，如铬、钼、铜、银和铝等金属薄膜。
此外，该技术还可用于制备非晶态薄膜，例如氧化铝薄膜、TiO2薄膜等。
5.电化学沉积法
电化学沉积法是将金属投入含有所需离子的溶液中作为阴极，通电后，溶液中的阳离子被还原成金属沉积在阴极表面上。
该技术操作简单，可制备所需厚度的纯金属或合金薄膜，并可控制薄膜的粗糙度。
电化学沉积法适用于制备黄金、银、铜等高纯度金属薄膜，也可用于制备复杂的多层材料和表面修饰。
化学气相沉积法cvd
化学气相沉积法cvd1. 什么是化学气相沉积法（CVD）?CVD是chemical vapor deposition的缩写，是一种用于有机薄膜或无机薄膜制造的技术。
它是一种通过将溶剂热散发形成薄膜的过程。
在溶剂中添加了几种原料，其原理是热释放过程中会产生气态原料。
当这些气态化合物沉积（即固化）在共晶材料表面（如金属和绝缘体表面）上，就形成了膜。
2. CVD的工艺流程CVD的工艺流程大体由以下几步组成：（1）预处理：为了提高沉积物的附着性，之前必须进行表面清洁处理，以去除表面杂质或灰尘，在清洁过程中包括清洁、光饰、腐蚀等工艺；（2）CVD反应：使用适当的存在溶解性的原料制成气相，并将其放入加热的真空容器中，使存在的气态原料发生反应，被吸附在真空容器中的易沉积材料上，以形成膜；（3）膜层检测：膜厚测量或影像技术，横断面或芯片的扫描电子显微镜技术或接触角测量等方法；（4）产品评估：分析能够表明膜的界面强度，膜厚，抗划痕性能，耐腐蚀性以及相关介电性质等，为满足不同产品要求，对CVD参数进行适当调整，确保产品达到规定的质量。
3. CVD的优缺点（1）优点：（a）CVD制备的膜可以用于制备多种复合薄膜，可以使用单种原料或多个原料来改变所需的膜功能；（b）CVD可以成功地在某些维持低工作温度、低原料充放温度的薄膜制备中，能够有效地防止薄膜退化及基材损坏；（c）比较适合制备大区域的膜，且制备的膜厚度一致性良好，沉积膜所需时间比较短；除此之外，CVD还有改变膜特性可控性高，维护简单等优点。
（2）缺点：（a）制备多金属复合膜时易出现困难；（b）CVD由多个立体结构构成的微纳米膜在活度调节和温度控制方面难以得到一致的条件；（c）当原料遇到有机结构时，很容易产生氧化，从而减弱了其膜性能；（d）还容易出现沉积反应系统中氧化物及污染阴离子等杂质污染物，影响膜层的清洁性及性能。
4. CVD的应用范围CVD非常适合制备有机薄膜以实现有效阻挡载流子（如氧）和气体（如水蒸气）的分子穿过，保护容器不受环境污染。
无机材料的新型合成方法与应用
无机材料的新型合成方法与应用近年来，无机材料的合成方法已经逐渐从传统的凝胶法、热解法等途径转向了新型的化学还原、溶胶凝胶法等技术。
这些新型的合成方法不仅具有生产成本低、可控性好等特点，还能够得到具有不同形态和结构的材料，其应用也逐渐扩大。
一、化学还原法化学还原法是指使用还原剂将金属离子还原成金属，这一方法具有反应速度快、成本低等特点。
比如在光电催化领域，ZnO纳米材料的制备就可以使用化学还原法。
将氨基酸和硒酸混合后，再将这种混合液与锌盐混合，在加入还原剂的过程中便能够得到具有较高光电流密度的ZnO纳米材料。
二、溶胶凝胶法溶胶凝胶法是指通过溶胶的形态将金属离子连接起来，再通过不同的条件使其凝胶成立体结构。
这种方法具有可控性好、纳米材料获得率高等特点。
比如在太阳能电池领域，采用溶胶凝胶法可以制备出色散的锡氧化物和钛氧化物复合纳米结构，其光电转换效率达到了11.25%。
三、化学气相沉积法化学气相沉积法是指将有机物或金属卤化物等物质蒸发成气体状态，并形成一层薄膜在基板上。
这种方法可以实现高温合成，同时还能够得到具有较高单晶质量的材料，因此在晶体管、LED 等领域都有广泛应用。
比如在纳米光电器件领域，化学气相沉积法能够可靠地得到一维的纳米层材料，其特殊结构可以使得电荷在其中更加容易转移。
四、电子束蒸发法电子束蒸发法是指通过电子束将材料蒸发，并在底部基板上生成一层薄膜。
这种方法操作简便快捷，而且由于其蒸发后的材料性质较好，因此在制备光电器件中也有不少应用。
比如在有机电子领域，电子束蒸发法可以制备出不同形态的纳米结构，这些材料既具有良好的光电性质，同时也能够很好地防止材料之间的电荷转移。
综上所述，无机材料的新型合成方法越来越多地被应用于各种领域。
这些合成方法不仅能够得到具有不同形态和结构的材料，其制备成本也相对较低，因此在实际应用中具有广阔的发展前景。
