信号处理中的频谱分析算法研究
实验二的应用FFT对信号进行频谱分析
实验二的应用FFT对信号进行频谱分析引言：频谱分析是通过将连续信号转换为离散信号，根据信号在频域上的强度分布来分析信号的频谱特性。
其中，FFT（Fast Fourier Transform，快速傅里叶变换）是一种常见的频谱分析算法，可以高效地计算离散信号的傅里叶变换。
实验目的：本实验旨在使用FFT算法来对一个信号进行频谱分析，从而了解FFT 的原理和应用。
实验器材：-计算机-MATLAB软件实验步骤：1.准备信号数据：首先，需要准备一个信号数据用于进行频谱分析。
可以通过MATLAB 自带的函数生成一个简单的信号数据，例如生成一个正弦信号：```Fs=1000;%采样频率T=1/Fs;%采样时间间隔L=1000;%信号长度t=(0:L-1)*T;%时间向量S = 0.7*sin(2*pi*50*t) + sin(2*pi*120*t); % 生成信号，包含50Hz和120Hz的正弦波成分```其中，Fs为采样频率，T为采样时间间隔，L为信号长度，t为时间向量，S为生成的信号数据。
2.进行FFT计算：利用MATLAB提供的fft函数，对准备好的信号数据进行FFT计算，得到信号的频谱：```Y = fft(S); % 对信号数据进行FFT计算P2 = abs(Y/L); % 取FFT结果的模值，并归一化P1=P2(1:L/2+1);%取模值前一半P1(2:end-1) = 2*P1(2:end-1); % 对非直流分量进行倍频处理f=Fs*(0:(L/2))/L;%计算对应的频率```其中，Y为FFT计算的结果，P2为对应结果的模值，并进行归一化处理，P1为P2的前一半，f为对应的频率。
3.绘制频谱图：使用MATLAB的plot函数，将频率和对应的功率谱绘制成频谱图：```plot(f,P1)title('Single-Sided Amplitude Spectrum of S(t)')xlabel('f (Hz)')ylabel('，P1(f)，')```实验结果与分析：上述实验步骤通过MATLAB实现了对一个信号的频谱分析并绘制成频谱图。
实验二用FFT做谱分析实验报告
实验二用FFT做谱分析实验报告一、引言谱分析是信号处理中一个重要的技术手段，通过分析信号的频谱特性可以得到信号的频率、幅度等信息。
傅里叶变换是一种常用的谱分析方法，通过将信号变换到频域进行分析，可以得到信号的频谱信息。
FFT（快速傅里叶变换）是一种高效的计算傅里叶变换的算法，可以大幅减少计算复杂度。
本实验旨在通过使用FFT算法实现对信号的谱分析，并进一步了解信号的频谱特性。
二、实验目的1.理解傅里叶变换的原理和谱分析的方法；2.学习使用FFT算法对信号进行谱分析；3.通过实验掌握信号的频谱特性的分析方法。
三、实验原理傅里叶变换是将信号从时域转换到频域的一种数学变换方法，可以将一个非周期性信号分解为一系列正弦和余弦函数的叠加。
FFT是一种计算傅里叶变换的快速算法，能够在较短的时间内计算出信号的频谱。
在进行FFT谱分析时，首先需要对信号进行采样，然后利用FFT算法将采样后的信号转换到频域得到信号的频谱。
频谱可以用幅度谱和相位谱表示，其中幅度谱表示信号在不同频率下的幅度，相位谱表示信号在不同频率下的相位。
四、实验装置和材料1.计算机；2.信号发生器；3.数字示波器。
五、实验步骤1.连接信号发生器和示波器，通过信号发生器产生一个周期为1s的正弦信号，并将信号输入到示波器中进行显示；2.利用示波器对信号进行采样，得到采样信号；3.利用FFT算法对采样信号进行频谱分析，得到信号的频谱图。
六、实验结果[插入频谱图]从频谱图中可以清晰地看到信号在不同频率下的幅度和相位信息。
其中，频率为2Hz的分量的幅度最大，频率为5Hz的分量的幅度次之。
七、实验分析通过对信号的频谱分析，我们可以得到信号的频率分量和其对应的幅度和相位信息。
通过分析频谱图，我们可以得到信号中各个频率分量的相对强度。
在本实验中，我们可以看到频率为2Hz的分量的幅度最大，频率为5Hz的分量的幅度次之。
这说明信号中存在2Hz和5Hz的周期性成分，且2Hz的成分更为明显。
用FFT对信号作频谱分析
用FFT对信号作频谱分析快速傅立叶变换（FFT）是一种在信号处理中常用于频谱分析的方法。
它是傅立叶变换的一种快速算法，通过将信号从时间域转换到频域，可以提取信号的频率信息。
FFT算法的原理是将信号分解为不同频率的正弦波成分，并计算每个频率成分的幅度和相位。
具体而言，FFT将信号划分为一系列时间窗口，每个窗口内的信号被认为是一个周期性信号，然后对每个窗口内的信号进行傅立叶变换。
使用FFT进行频谱分析可以得到信号的频率分布情况。
频谱可以显示信号中各个频率成分的强度。
通过分析频谱可以识别信号中的主要频率成分，判断信号中是否存在特定频率的干扰或噪声。
常见的应用包括音频信号处理、图像处理、通信系统中的滤波和解调等。
使用FFT进行频谱分析的步骤如下：1.首先，获取待分析的信号，并确保信号是离散的，即采样频率与信号中的最高频率成分满足奈奎斯特采样定理。
2.对信号进行预处理，包括去除直流分量和任何不需要的干扰信号。
3.对信号进行分段，分段后的每个窗口长度在FFT算法中通常为2的幂次方。
常见的窗口函数包括矩形窗、汉明窗等。
4.对每个窗口内的信号应用FFT算法，将信号从时间域转换到频域，并计算每个频率成分的幅度和相位。
5.对所有窗口得到的频谱进行平均处理，以得到最终的频谱分布。
在使用FFT进行频谱分析时需要注意的问题有：1.噪声的影响：FFT对噪声敏感，噪声会引入幅度偏差和频率漂移。
可以通过加窗等方法来减小噪声的影响。
2.分辨率的选择：分辨率是指在频谱中能够分辨的最小频率间隔。
分辨率与信号长度和采样频率有关，需要根据需求进行选择。
3.漏泄效应：当信号中的频率不是FFT长度的整数倍时，会出现漏泄效应。
可以通过零填充等方法来减小漏泄效应。
4.能量泄露：FFT将信号限定在一个周期内进行计算，如果信号过长，则可能导致部分频率成分的能量泄露到其他频率上。
总之，FFT作为信号处理中常用的频谱分析方法，能够提取信号中的频率信息，广泛应用于多个领域。

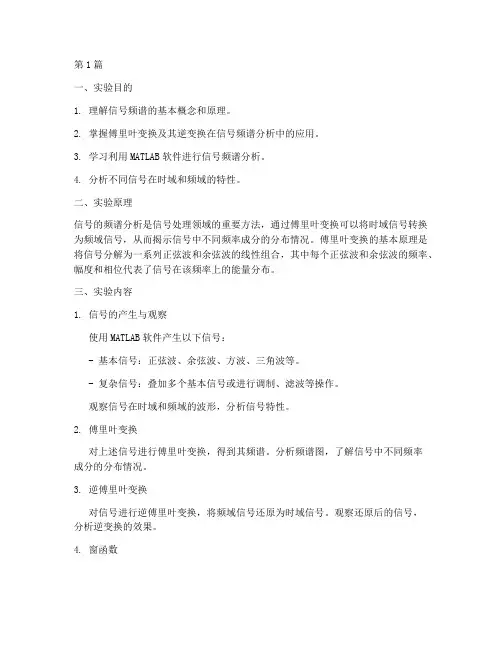

信号的频谱实验报告(3篇)
第1篇一、实验目的1. 理解信号频谱的基本概念和原理。
2. 掌握傅里叶变换及其逆变换在信号频谱分析中的应用。
3. 学习利用MATLAB软件进行信号频谱分析。
4. 分析不同信号在时域和频域的特性。
二、实验原理信号的频谱分析是信号处理领域的重要方法，通过傅里叶变换可以将时域信号转换为频域信号，从而揭示信号中不同频率成分的分布情况。
傅里叶变换的基本原理是将信号分解为一系列正弦波和余弦波的线性组合，其中每个正弦波和余弦波的频率、幅度和相位代表了信号在该频率上的能量分布。
三、实验内容1. 信号的产生与观察使用MATLAB软件产生以下信号：- 基本信号：正弦波、余弦波、方波、三角波等。
- 复杂信号：叠加多个基本信号或进行调制、滤波等操作。
观察信号在时域和频域的波形，分析信号特性。
2. 傅里叶变换对上述信号进行傅里叶变换，得到其频谱。
分析频谱图，了解信号中不同频率成分的分布情况。
3. 逆傅里叶变换对信号进行逆傅里叶变换，将频域信号还原为时域信号。
观察还原后的信号，分析逆变换的效果。
4. 窗函数在进行傅里叶变换时，通常需要使用窗函数来减小频谱泄露。
比较不同窗函数（如矩形窗、汉宁窗、汉明窗等）对频谱的影响。
5. 采样定理分析信号采样过程中的采样定理，验证信号在时域和频域的特性。
四、实验结果与分析1. 基本信号- 正弦波和余弦波在时域和频域具有明显的单一频率成分。
- 方波和三角波在时域具有多个频率成分，频谱为离散谱。
- 复杂信号由多个基本信号叠加而成，频谱为连续谱。
2. 傅里叶变换傅里叶变换能够将时域信号转换为频域信号，揭示信号中不同频率成分的分布情况。
频谱图直观地展示了信号的能量分布，有助于分析信号的特性。
3. 逆傅里叶变换逆傅里叶变换能够将频域信号还原为时域信号。
实验结果表明，逆变换后的信号与原信号具有相似的特性，但可能存在一定的误差。
4. 窗函数窗函数能够减小频谱泄露，提高频谱分辨率。
不同窗函数对频谱的影响不同，应根据实际情况选择合适的窗函数。
Matlab中的脑电图信号处理与频谱分析方法
Matlab中的脑电图信号处理与频谱分析方法一、引言脑电图（Electroencephalogram，简称EEG）是记录大脑电生理活动的一种非侵入性方法。
在临床和研究中，脑电图被广泛应用于诊断神经系统疾病、研究认知过程等领域。
而Matlab作为一种功能强大的科学计算软件，提供了丰富的工具箱和函数，可以有效地处理和分析脑电图数据。
本文将介绍Matlab中常用的脑电图信号处理方法和频谱分析技术。
二、脑电图信号处理方法1. 清除噪声在进行脑电图信号分析之前，首先需要对原始信号进行预处理，以去除噪声和伪迹。
Matlab提供了多种滤波器函数，如低通滤波器和带通滤波器，可以有效地去除不需要的高频噪声和低频噪声。
2. 分段处理脑电图信号常常是一个连续的时间序列，在某些情况下，可以将信号分成较短的时间段。
这样做有助于分析信号在不同时间段的特性。
Matlab中可以使用窗函数对信号进行分段处理，并通过遍历每个窗口进行连续的分析。
3. 时域分析时域分析是对信号在时间上的变化进行定量描述的方法。
常用的时域分析方法包括计算信号的平均值、方差、峰值和时域波形图等。
在Matlab中，可以使用相应的函数和工具箱进行时域特征提取和可视化，从而实现对脑电图信号的时域分析。
4. 频域分析频域分析是对信号在频率上的变化进行研究和描述的方法。
脑电图信号通常包含不同频率的成分，因此频域分析对于理解信号的特征和性质非常重要。
Matlab提供了多种频谱分析方法，如快速傅里叶变换（FFT）、小波变换（Wavelet Transform）和自相关函数等。
这些函数可以帮助我们从频域的角度来研究脑电图信号，并提取出频率成分的信息。
三、频谱分析方法1. 快速傅里叶变换（FFT）FFT是一种常见的频谱分析方法，可以将信号从时域转换为频域。
通过计算信号的幅度谱和相位谱，我们可以获得信号在不同频率下的能量分布。
Matlab 中的fft函数可以高效地计算快速傅里叶变换，并绘制出脑电图信号的频谱图。
信号处理中的频谱分析技术与应用指南
信号处理中的频谱分析技术与应用指南频谱分析是信号处理中一种重要的技术，用于解析信号的频率成分和谱线特征。
它是一个广泛应用于通信、雷达、音频处理、医学等领域的工具。
本文将介绍频谱分析的基本原理、常见的分析方法和应用指南。
首先，让我们了解一下频谱分析的基本原理。
频谱分析的核心思想是将时域信号转换为频域信号，通过分析频域信号的幅度和相位特性来研究信号的频率成分。
这种转换通常是通过傅里叶变换来完成的，它将时域信号分解为一系列复指数函数的叠加。
具体而言，离散傅里叶变换（DFT）和快速傅里叶变换（FFT）是频谱分析中常用的算法，它们能够高效地计算离散信号的频谱。
在频谱分析中，常见的分析方法包括功率谱密度估计和频域滤波。
功率谱密度估计用于分析信号的能量分布，可以帮助我们了解信号的频率成分和功率强度。
常见的功率谱密度估计方法有周期图法、自相关法和Welch法等。
周期图法基于信号的周期性特征，可以获得较高的频谱分辨率；自相关法用于估计信号的自相关函数，从而获得与周期图法类似的频谱信息；Welch法是一种常用的非周期信号功率谱估计方法，通过将信号分成多个重叠的子段进行功率谱估计，可以减小估计的方差。
另外，频域滤波也是频谱分析的常见应用之一。
频域滤波利用频域上的特点对信号进行滤波操作，可以去除信号中的噪声或者频率成分。
常见的频域滤波方法包括理想滤波器、巴特沃斯滤波器和卡尔曼滤波器等。
理想滤波器是一种理论上的参考滤波器，通过设定截止频率，将低于该频率的部分滤除；巴特沃斯滤波器是一类具有光滑频率响应特性的滤波器，可以实现指定截止频率的滤波；卡尔曼滤波器是一种递推滤波器，可以对由线性动态系统生成的信号进行滤波和预测。
除了以上的基本原理和方法，频谱分析在各个领域都有广泛的应用。
在通信领域，频谱分析可以用于信号调制和解调、信道估计和均衡，帮助提高信号传输的可靠性和性能。
在雷达领域，频谱分析可以用于目标检测、跟踪和成像，提高雷达系统的探测能力和目标分辨率。
音频信号处理中的频谱分析算法研究与实现
音频信号处理中的频谱分析算法研究与实现在音频信号处理领域，频谱分析是一个关键的技术，它涉及将时域的音频信号转换为频域表示，从而能够提取出信号的频谱特征。
频谱分析可以应用于音频信号处理的各个方面，比如音频压缩、音频增强、音频识别等。
本文将重点研究和讨论音频信号处理中的频谱分析算法的研究与实现。
1. 傅里叶变换（FFT）傅里叶变换是一种广泛应用于频谱分析的方法，它通过将时域信号转换为频域信号，可精确地表示信号的频谱特征。
FFT算法是一种高效实现傅里叶变换的方法，它能够更快地计算出离散傅里叶变换（DFT）。
FFT算法的基本思想是利用信号的对称性质，将信号的长度N分解为两个长度为N/2的子问题，通过递归的方式计算出各个频率分量的幅度和相位。
FFT算法的时间复杂度为O(NlogN)，比传统的傅里叶变换算法快了很多。
2. 短时傅里叶变换（STFT）短时傅里叶变换是一种在时域上将信号分段进行傅里叶变换的方法，用于对非平稳信号进行频谱分析。
它将信号分成多个小段，然后对每个小段进行傅里叶变换，进而得到频域上的频谱信息。
在短时傅里叶变换中，需要选择合适的窗函数对信号进行分段处理。
常见的窗函数包括汉明窗、矩形窗、海宁窗等。
选择合适的窗函数可以使得频谱分析结果更加准确。
3. 离散余弦变换（DCT）离散余弦变换是一种将信号从时域域转换到频域域的方法。
它通过对信号进行余弦变换，得到信号在频域上的表示。
与傅里叶变换不同，离散余弦变换只计算信号的实部，因此可以得到一种更加紧凑的频域表示。
离散余弦变换在音频压缩领域应用较为广泛，例如MP3音频压缩算法中就使用了离散余弦变换。
4. 窗函数设计窗函数在频谱分析中起到了重要的作用，它可以用来控制声音信号的时间和频域分辨率。
常见的窗函数有矩形窗、汉明窗、海宁窗等。
在窗函数的设计中，需要考虑两个主要因素：频域性能和时域性能。
频域性能包括主瓣带宽、副瓣抑制比等指标，时域性能包括主瓣宽度、副瓣泄露等指标。
FFT算法分析实验实验报告
FFT算法分析实验实验报告一、实验目的快速傅里叶变换（Fast Fourier Transform，FFT）是数字信号处理中一种非常重要的算法。
本次实验的目的在于深入理解 FFT 算法的基本原理、性能特点，并通过实际编程实现和实验数据分析，掌握 FFT 算法在频谱分析中的应用。
二、实验原理FFT 算法是离散傅里叶变换（Discrete Fourier Transform，DFT）的快速计算方法。
DFT 的定义为：对于长度为 N 的序列 x(n)，其 DFT 为X(k) ＝∑n=0 到 N-1 x(n) e^（j 2π k n ／ N) ，其中 j 为虚数单位。
FFT 算法基于分治法的思想，将 N 点 DFT 分解为多个较小规模的DFT，从而大大减少了计算量。
常见的 FFT 算法有基 2 算法、基 4 算法等。
三、实验环境本次实验使用的编程语言为 Python，主要依赖 numpy 库来实现 FFT 计算和相关的数据处理。
四、实验步骤1、生成测试信号首先，生成一个包含不同频率成分的正弦波叠加信号，例如100Hz、200Hz 和 300Hz 的正弦波。
设定采样频率为 1000Hz，采样时间为 1 秒，以获取足够的采样点进行分析。
2、进行 FFT 计算使用 numpy 库中的 fft 函数对生成的测试信号进行 FFT 变换。
3、频谱分析计算 FFT 结果的幅度谱和相位谱。
通过幅度谱确定信号中各个频率成分的强度。
4、误差分析与理论上的频率成分进行对比，计算误差。
五、实验结果与分析1、幅度谱分析观察到在 100Hz、200Hz 和 300Hz 附近出现明显的峰值，对应于生成信号中的频率成分。
峰值的大小反映了相应频率成分的强度。
2、相位谱分析相位谱显示了各个频率成分的相位信息。
3、误差分析计算得到的频率与理论值相比，存在一定的误差，但在可接受范围内。
误差主要来源于采样过程中的量化误差以及 FFT 算法本身的近似处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号处理中的频谱分析算法研究
频谱分析算法是计算机音频处理领域中的重要技术之一，它可以对音频信号的频率分布进行精确分析，从而实现对音频信号的处理和处理效果的评估。
频谱分析算法在信号处理、通讯、音乐处理等多个领域中都有广泛应用。
本文将从频谱分析的基本原理、常见算法及其优缺点等方面进行深入分析，旨在探究一些关键问题，以促进该领域的深入研究和应用。
一、频谱分析的基本原理
频谱分析是一种频域分析方法，即通过对信号进行傅里叶变换，将其从时域上的波形图转换为频域上的频谱图，从而分析信号含有哪些特定频率成分。
一个信号的频谱图通常包含三个基本元素：频率、振幅和相位。
频率指的是信号中各个不同频率的成分，而振幅和相位则是指每个频率成分的幅度和相对位相差异。
通过对这三个基本元素的分析，可以揭示信号的底层信息，从而实现对信号的原始特性的分析。
二、常见的频谱分析算法
频谱分析算法是一类建立在基于傅里叶变换的信号分析技术之上的算法。
具体来说，FFT (快速傅里叶变换) 、DFT (离散傅里叶变换)等算法是常见的频谱分析算法，下面我们分别介绍一下它们的特点。
1、DFT
离散傅里叶变换是一种常见的信号分析方法。
其中DFT是基于离散信号的傅里叶变换，然而它只能处理离散信号，而不能处理连续信号。
DFT通过将周期函数分解为一组正弦和余弦函数的加权组合来实现频率域的信号分析，特别适用于离散信号和周期信号的频谱分析。
DFT的优点是精度高，可以获得准确的频率分析结果，而且能够处理任何长度的信号。
然而，其实施过程较为复杂，计算量也较大，需要进行多次乘法计算，运算时间很长。
2、FFT
快速傅里叶变换是一种高效的信号处理算法。
FFT具有高效、精度好等特点，在实时处理中，FFT经常使用。
FFT在DFT的基础上，通过采用分治法，将一个长度为N的序列分解成若干长度为n的序列，进行二进制分组，通过运用蝴蝶算法对每个小的子序列进行运算得到最后的结果。
FFT不仅能够提高频谱分析算法的计算速度，而且能够处理大量数据，相较于DFT计算时间更短。
3、WOLA
If(突破人工智能的技术方面)翻译
下面我们介绍一个相对较新的频谱分析算法：WOLA（Weighted Overlap Add method，加权重叠相加）算法，它是一种时域与频域相结合的分析方法，可以更好地利用时间分辨率进行能量估计。
WOLA算法中使用了时间子带滤波器，对信号进行带通滤波后进行重叠相加，从而实现频谱分析。
WOLA算法相比于DFT和FFT方法具有更高的时间分辨率，能够有效地对低频信号和高频信号进行处理，但由于需要进行复杂的子带滤波，因此在计算时需要消耗更多的计算资源。
三、算法的优缺点分析
不同的频谱分析算法具有不同的优缺点，选择适合的算法可以更好地满足应用需求。
下面，我们分别对DFT、FFT和WOLA算法的优缺点进行比较。
1、DFT的优缺点
DFT方法可以获得准确的频谱分析结果，精度较高。
但是，由于其时间复杂度较高，需要进行多次乘法计算，所以计算时间也较长，而且处理的数据量受限。
2、FFT的优缺点
FFT方法相较于DFT具有更高的计算效率和速度，可以处理更多的数据量。
它能够大大加快频谱分析的计算速度。
但是，FFT算法受到误差限制，可能导致精度下降。
3、WOLA的优缺点
WOLA算法中采用了时域和频域相结合的方法，能够更好地利用时间分辨率，具有较高的精度。
但是，WOLA算法需要进行复杂的子带滤波，计算量较大，对计算资源的要求较高。
四、结语
总之，频谱分析算法是计算机音频处理中的重要技术之一，为音频处理及效果评估提供了有效手段。
本文从频谱分析的基本原理、常见算法以及优点和缺点等方面进行了深入的分析。
我们可以看出，不同的算法针对不同的应用需求，有各自的优缺点，需要根据实际应用需求进行选择。
通过深入研究和应用，可以更好地推动该领域的发展。
