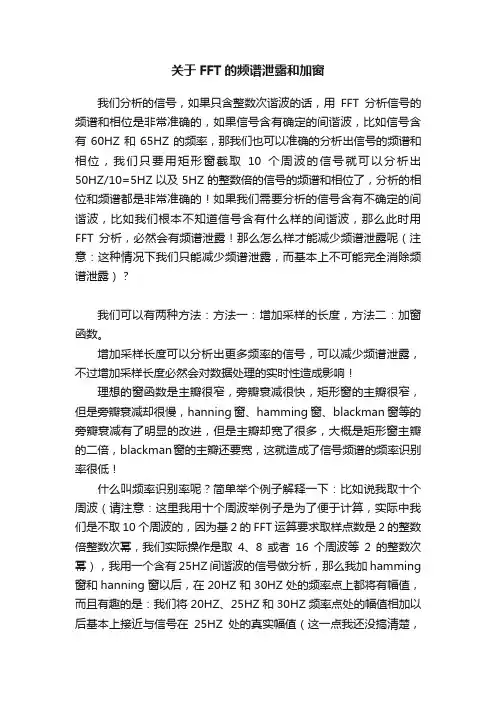

关于FFT的频谱泄露和加窗
关于FFT的频谱泄露和加窗我们分析的信号，如果只含整数次谐波的话，用FFT分析信号的频谱和相位是非常准确的，如果信号含有确定的间谐波，比如信号含有60HZ和65HZ的频率，那我们也可以准确的分析出信号的频谱和相位，我们只要用矩形窗截取10个周波的信号就可以分析出50HZ/10=5HZ以及5HZ的整数倍的信号的频谱和相位了，分析的相位和频谱都是非常准确的！如果我们需要分析的信号含有不确定的间谐波，比如我们根本不知道信号含有什么样的间谐波，那么此时用FFT分析，必然会有频谱泄露！那么怎么样才能减少频谱泄露呢（注意：这种情况下我们只能减少频谱泄露，而基本上不可能完全消除频谱泄露）？我们可以有两种方法：方法一：增加采样的长度，方法二：加窗函数。
增加采样长度可以分析出更多频率的信号，可以减少频谱泄露，不过增加采样长度必然会对数据处理的实时性造成影响！理想的窗函数是主瓣很窄，旁瓣衰减很快，矩形窗的主瓣很窄，但是旁瓣衰减却很慢，hanning窗、hamming窗、blackman窗等的旁瓣衰减有了明显的改进，但是主瓣却宽了很多，大概是矩形窗主瓣的二倍，blackman窗的主瓣还要宽，这就造成了信号频谱的频率识别率很低！什么叫频率识别率呢？简单举个例子解释一下：比如说我取十个周波（请注意：这里我用十个周波举例子是为了便于计算，实际中我们是不取10个周波的，因为基2的FFT运算要求取样点数是2的整数倍整数次幂，我们实际操作是取4、8或者16个周波等2的整数次幂），我用一个含有25HZ间谐波的信号做分析，那么我加hamming 窗和hanning窗以后，在20HZ和30HZ处的频率点上都将有幅值，而且有趣的是：我们将20HZ、25HZ和30HZ频率点处的幅值相加以后基本上接近与信号在25HZ处的真实幅值（这一点我还没搞清楚，是否隐含什么关系），并且在频谱上看到的25HZ处的幅值要小于实际信号在25HZ处的幅值，所以我们要对加窗后的FFT变换的幅值要乘以一个恢复系数，不同窗的恢复系数也是不同，矩形窗的是1，hanning窗的是2，hamming窗的好像是1.84左右吧（不好意思，记不清了，大家可以在网上查到）！这样我们在分析25HZ频率点处的幅值时，对于20HZ和30HZ频率点处的幅值都是不可信的，所以我们至少要求20HZ和30HZ附近是不能有信号的，这样频率分辨率相对来说是不是就降低了？因为20HZ和30HZ是不能用的！（哈哈，语言组织能力差了点，有什么不严谨的地方大家包含啊）！大家可想而知，如果我的原始信号在20HZ和30HZ处本来就都有幅值，那么20HZ和30HZ处的频率也将反过来影响25HZ处的信号，这样测出来的幅值误差将会很大，所以我们在加窗时由一个要求：那就是谐波和间谐波，以及间谐波与间谐波之间要相隔较远，我觉得，至少要相隔2条谱线以上我们才能获得较高精度的幅值！blackman窗要求相隔的谱线还要多！这是因为blackman窗的主瓣还要宽！所以对于加窗函数我们要权衡利弊，根据具体需要来选择！。

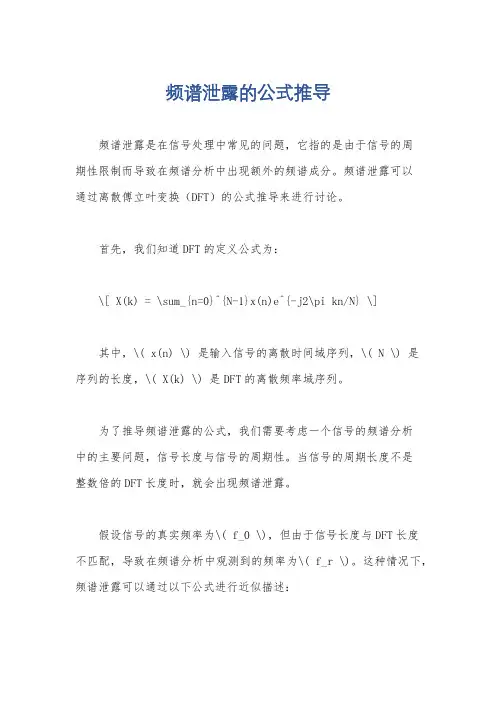

频谱泄露的公式推导
频谱泄露的公式推导频谱泄露是在信号处理中常见的问题，它指的是由于信号的周期性限制而导致在频谱分析中出现额外的频谱成分。
频谱泄露可以通过离散傅立叶变换（DFT）的公式推导来进行讨论。
首先，我们知道DFT的定义公式为：\[ X(k) = \sum_{n=0}^{N-1}x(n)e^{-j2\pi kn/N} \]其中，\( x(n) \) 是输入信号的离散时间域序列，\( N \) 是序列的长度，\( X(k) \) 是DFT的离散频率域序列。
为了推导频谱泄露的公式，我们需要考虑一个信号的频谱分析中的主要问题，信号长度与信号的周期性。
当信号的周期长度不是整数倍的DFT长度时，就会出现频谱泄露。
假设信号的真实频率为\( f_0 \)，但由于信号长度与DFT长度不匹配，导致在频谱分析中观测到的频率为\( f_r \)。
这种情况下，频谱泄露可以通过以下公式进行近似描述：\[ f_r = \frac{f_0N}{f_s} \]其中，\( f_r \) 是观测到的频率，\( f_0 \) 是真实频率，\( N \) 是DFT长度，\( f_s \) 是采样频率。
另外，频谱泄露还可以通过频谱泄露因子（leakage factor）进行描述，它是频谱泄露的程度的衡量。
频谱泄露因子可以通过以下公式计算：\[ L = 20\log_{10}\left| \frac{1}{N}\sum_{n=0}^{N-1}e^{-j2\pi kn/N} \right| \]这个公式描述了频谱泄露的大小，当泄露因子较小时，表示频谱泄露较小，频谱分析结果较准确。
综上所述，频谱泄露的公式推导涉及到DFT的定义公式以及信号的周期性限制，通过频率近似和泄露因子的计算可以全面地描述频谱泄露的问题。
希望这些信息能够回答你的问题。
谱分析偶尔泄漏的原因
目录[隐藏]∙ 1 本文档的编写目的∙ 2 提出问题∙ 3 有限长信号DFT结果的频谱泄露o 3.1 情景再现▪ 3.1.1 观察频谱泄露的仿真代码▪ 3.1.2 仿真结果▪ 3.1.3 仿真总结o 3.2 课堂知识回顾▪ 3.2.1 用到的基本定理▪ 3.2.2 DTFT—经常被忽视的重要变换▪ 3.2.3 物理分辨率和分析分辨率o 3.3 频谱泄露的分析▪ 3.3.1 从时域角度解释频谱泄露▪ 3.3.2 从频域角度解释频谱泄露▪ 3.3.2.1 演示代码▪ 3.3.2.2 演示代码的用途▪ 3.3.2.3 案例1：想象中的美好▪ 3.3.2.4 案例2：美好的背后—通过补零来观察▪ 3.3.2.5 案例3：频谱泄露▪ 3.3.2.6 案例1－3的总结提问▪ 3.3.2.7 案例4：看不清—频域分辨率不足▪ 3.3.2.8 案例5：补零—无济于事的徒劳▪ 3.3.2.9 案例6：日久见人心的信号学原理▪ 3.3.2.10 案例 4－6：问题总结∙ 4 加窗信号的频谱分析o 4.1 我们需要怎样的谱分析方法o 4.2 矩形窗的特性▪ 4.2.1 用解析法分析▪ 4.2.2 用计算工具绘图分析o 4.3 其它窗函数的特性o 4.4 特别推荐－凯泽（Kaiser）窗o 4.5 信号加窗的DFTo 4.6 绘制窗函数的特性的参考代码∙ 5 文末随笔提出问题∙序列直接做DFT和补零做DFT有什么区别？∙什么是频域的物理分辨率，什么是频域的分析分辨率？∙为什么说补零作DFT只能提高频域的分析分辨率而不能提高物理分辨率？∙为什么说提高频域的物理分辨率的唯一办法是增加记录长度？∙当对有限长的序列做DFT时1.加窗与不加窗有什么区别？2.加不同形状的窗再做DFT，又有什么区别？3.我怎么知道在某个情况下应该选择那种窗函数？有限长信号DFT结果的频谱泄露∙按照我们在“信号与系统”这门课建立的印象，无论怎样频率的连续正弦信号，其频谱应当是两根笔直的谱线（含负频率）1.当我们把一段正弦信号采样之后的数据拿去做DFT之后，结果总是两根笔直的谱线么？2.如果不总是，那么为什么有时候是，有时候又不是呢？情景再现使用以下的代码，修改参数配置，可以得到不同的绘图曲线。
fft变换 相邻信道频谱泄露计算
一、介绍FFT变换FFT（Fast Fourier Transform，快速傅里叶变换）是一种用于将信号从时域转换为频域的算法。
它可以将时域信号分解成不同频率的分量，从而帮助分析信号的频谱特性。
在通信、音频处理和图像处理等领域中，FFT变换被广泛应用。
二、相邻信道频谱泄露的定义在无线通信系统中，相邻信道频谱泄露是指由于信号处理器或者其他系统设计不当导致相邻信道之间的频谱发生交叉，信号波形跨越频谱边界，导致频谱泄露的现象。
三、相邻信道频谱泄露的计算方法1. 频谱泄露的标准计算公式频谱泄露的计算方法通常采用功率谱密度（PSD）的定义来进行。
设信号在频率 f 处的功率为 P(f)，而 PSD 的定义为P(f)/Δf，其中Δf 是频率间隔。
相邻信道频谱泄露可以通过计算信号在目标频率和相邻信道频率处的 PSD，并进行比较来确定。
2. FFT变换在频谱泄露计算中的应用FFT变换能够将时域信号转换成频域信号，因此在信号处理中广泛应用。
在频谱泄露的计算中，可以利用FFT变换对信号的频域特性进行分析，进而确定相邻信道频谱的泄露情况。
通过对信号的频谱进行FFT变换，可以直观地观察信号的频谱特性和泄露情况。
3. 相邻信道频谱泄露的影响因素相邻信道频谱泄露的计算方法不仅涉及到信号的频谱特性，还受到信号处理器的设计和系统参数的影响。
数字信号处理器（DSP）的精度和滤波器设计都会影响到频谱泄露的计算结果。
在实际应用中需要考虑系统的整体设计，对信号处理器和系统参数进行有效优化。
四、避免相邻信道频谱泄露的方法1. 信号处理器设计的优化通过对信号处理器的设计进行优化，例如提高DSP的精度、增加滤波器的阶数等，可以有效减小相邻信道频谱泄露的发生概率。
2. 系统参数的调整调整系统参数，例如改变信号的频率分配方式、优化系统的波特率等，也能够降低相邻信道频谱泄露的程度。
3. 信号源的选择在设计无线通信系统时，选择合适的信号源也能够减小相邻信道频谱泄露的可能性，从而提高系统的整体性能。
用频装备电磁频谱参数泄露机理及防护方法
用频装备电磁频谱参数泄露机理
及防护方法
电磁频谱参数泄露是指在电磁频谱参数检测过程中，由于检测设备的技术缺陷或操作不当，使得被检测设备的电磁频谱参数被泄露出去，从而对被检测设备的安全性造成威胁。
电磁频谱参数泄露的机理主要有以下几种：
一是检测设备的技术缺陷。
由于检测设备的技术缺陷，使得检测过程中的电磁频谱参数可能会被泄露出去，从而对被检测设备的安全性造成威胁。
二是操作不当。
在检测过程中，如果操作不当，可能会导致电磁频谱参数被泄露出去，从而对被检测设备的安全性造成威胁。
为了防止电磁频谱参数泄露，应采取以下措施：
一是加强检测设备的技术管理。
应定期对检测设备进行技术检查，及时发现技术缺陷，并及时进行维修和更新，以确保
检测设备的正常运行。
二是加强操作人员的培训。
应定期对操作人员进行培训，使其充分了解检测设备的使用方法，以确保检测过程中的操作正确无误。
三是加强安全防护措施。
应采取有效的安全防护措施，如安装防火墙、安装病毒检测软件等，以确保检测过程中的电磁频谱参数不被泄露出去。
电磁频谱参数泄露是一个严重的安全问题，应采取有效的措施加以防范，以确保检测过程中的电磁频谱参数不被泄露出去，从而保护被检测设备的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
频谱泄露的分析及其处理方法在现代信号处理中，由于信号的频域分析比时域分析具有更加清晰的物理概念和深刻含义，因而在信息技术领域中，FFT运算和频谱分析是一种常用的分析手段。
对信号进行频谱分析首先需要通过信号的傅里叶变换计算出信号对应的频谱函数，但是由于实际应用中接触到的大量非周期连续信号x(t)的频谱函数X(j ω)是连续函数，利用计算机对其进行频谱分析时往往需要对信号进行离散化处理以近似分析相应的频谱。
在离散化处理过程中由于被处理信号的有限记录长度和时域、频域的离散性往往造成在频谱分析中会出现一些特殊的效应，例如混叠现象、泄漏现象以及栅栏现象，频谱泄漏就是这样出现的。
一．频谱泄漏的分析所谓频谱泄露，就是信号频谱中各谱线之间相互影响，使测量结果偏离实际值，同时在谱线两侧其他频率点上出现一些幅值较小的假谱，导致频谱泄漏的原因是采样频率和信号频率的不同步，造成周期采样信号的相位在始端和终端不连续。
设X(t)为实际信号，T0为信号周期，f0=1/T0为信号频率，Ts为采样周期，fs=1/Ts为采样频率，L是截取的周期数，N是采样点数，L、N均为正整数，X(t)经过长度为LT0的时间窗后得到离散序列X(n)，必须满足采样频率和信号频率同步，即同步采样的要求: LT0/Ts=Nfs/f0。
当信号X(t)的频率f0是fs/N的整数倍时，这说明在处理长度NT内有信号的K个整周期。
这时由X(t)构成的以NT为周期的周期性信号是连续的。
当信号X(t)的频率f0不是fs/N的整数倍时，则在NT的处理长度内，就不是恰好为信号周期的整数倍，有X(t)以NT为周期进行周期延拓所得到的周期性信号就出现了不连续点，造成了频谱分量从其正常频谱扩展开来，就这样形成了频谱泄漏现象。
在对信号做FFT分析时，如果采样频率固定不变，由于被采样信号自身频率的微小变化以及干扰因素的影响，就会使数据窗记录的不是整数个周期。
从时域来说，这种情况在信号的周期延拓时就会导致其边界点不连续，使信号附加了高频分量；从频域来说，由于FFT算法只是对有限长度的信号进行变换，有限长度信号在时域相当于无限长信号和矩形窗的乘积，也就是将这个无限长信号截短，对应频域的傅里叶变换是实际信号傅里叶变换与矩形窗傅里叶变换的卷积。
当信号被截矩后的频谱不同于它以前的频谱。
例如，对于频率为fs的正弦序列，它的频谱应该只是在fs处有离散谱。
但是，在对它的频谱做了截短后，结果使信号的频谱不只是在fs处有离散谱，而是在以fs为中心的频带范围内都有谱线出现，它们可以理解为是从fs频率上泄漏出去的，这种现象就是频谱泄漏。
泄漏现象对功率谱估计及正弦分量的检测均带来有害的影响，因为弱信号的主瓣很容易被强信号泄漏到邻近的副瓣所淹没及畸变的，从而造成谱的模糊与失真。
通过LABVIEW信号处理实验室可以看到当边界点不连续时出现的频谱泄漏的情况如下图1所示：图1 信号边界点不连续时接下来举例说明以上的情况。
假设连续信号X(t)的周期为T，现在对它进行采样，采样时间为t，采样N个点，那么T=N*t,因为f(t)的频率f0=2*pi/T,同时又有T=N*t、fs=2*pi/t,则有f0=2*pi/N*t=fs/N。
接着我们假设对一个周期采样N=32个点，则有f0=fs/N；当对一个周期采样N1=64个点，那么N1=2*N，有f0=fs/N=fs/N1/2,即f0=2*fs/N1；同理当N2=128，f0=4*fs/N2…也就是说如果采样的不是整数倍的信号周期，那么这32个点、64个点、128个点....就不是在一个整周期内采到的，那么上面的等式也就不成立了，因此也就发生了频谱泄漏。
如果原始信号的频谱成份与FFT中的谱线完全一致，这种情况下采样数据的长度为信号周期的整数倍，频谱中只有主瓣。
没有出现旁瓣的原因是旁瓣正处在窗函数主瓣两侧采样频率间隔处的零分量点。
如果时间序列的长度不是周期的整数倍，窗函数的连续频谱将偏离主瓣的中心，频率偏移量对应着信号频率和FFT频率分辨率的差异，这个偏移导致了频谱中出现旁瓣，所以窗函数的旁瓣特性直接影响着各频谱分量向相邻频谱的泄漏宽度。
下图2是信号边界连续时的频谱图，可以看到此时频谱未发生泄漏。
图2 信号边界点连续时因此，综上所述，当采样同步时，窗口宽度等于整数个周期，矩形框的过零点与离散频点正好对齐，没有泄漏。
采样不同步时，窗口宽度不是整数个周期，谐波频谱分布不再是一条谱线而是在整个频域内分布，频谱之间相互干扰，出现频谱泄漏。
由以上分析可以看出，采样不同步是造成频谱泄漏的根本原因，减少采样的同步误差是抑制频谱泄漏的根本措施。
二．消除频谱泄漏的处理方法1.利用插值FFT方法减少频谱泄漏1.1 窗函数应用在谐波测量中的窗函数很多，不同的窗函数对谐波测量的影响各不相同，即使同一个窗函数，参数选择不一样，影响也不一样。
在相同的条件下，采样次数N和窗宽L同时增大时，频谱泄漏减小，如图3所示。
窗函数不同，各插值算法对应参数也不同。
在实际测量中用的最多的是矩形窗和海宁窗，海宁窗在减小泄漏时效果更好，而且计算量相对其他窗函数偏小。
图3 不同参数下对应的频谱泄漏1.2插值算法的推导（窗函数为海宁窗）给定一下多频率信号g(k∆t)=A m*exp(2πi fm k t∆)，其中k=0,1,2,…N-1。
加海宁窗以后的离散傅里叶变换(DFT)为：G H(n f∆)=0.5|G(n f∆)-0.5[G((n+1)f∆)+ G((n-1)f∆)]|，其中G(n f∆)为给定信号的DFT表达式，又设fm=(lm+xm)f∆，lm为整数，且0≤xm<1,利用相邻的两个峰值点的表达式G H[(lm+1)f∆]，G H(lm f∆)，可推导出复幅值的计算式如下：Am=2πxm(1-xm)/sin(πxm)* exp(πixm)*(1+xm)*G H(lm f∆)ψ=arctan[Im(Am)/Re(Am)]而相角则可以由下式得出：m相应的遵循上述指导过程，可以得到其他函数的插值公式。
在这种方法下，虽然增加采样点可以在一定程度上减小泄漏，但是其计算量会加大。
同样，使用加窗函数和内插技术来减小泄漏误差，以提高测量的精度，但算法复杂计算量较大。
2.利用频率同步装置减少频谱泄漏利用硬件装置实现频率同步的装置很多，其中下图4所示的是利用数字式锁相器（DPLL）实现频率同步的框图。
图中带通滤波器用来滤除噪声干扰，数字式相位比较器把取自系统电压信号的相位和频率与锁相环输出的同步反馈信号进行相位比较。
当失步时，数字式相位比较器输出与两者相位差和频率差有关的电压，经滤波后控制并改变压控振荡器的频率，直到输入的频率和反馈信号的频率同步为止。
一旦锁定，便将跟踪输入信号频率变化，保持两者的频率同步，输出的同步信号去控制对信号的采样和加窗函数。
图4 频率同步数字锁相装置框图此种采用锁相环技术实现硬件同步采样的方法尽管可以在一定程度上减小频谱泄漏，但其加大了硬件复杂度。
3.利用采样频率自适应软件算法来减少频谱泄漏对于实际的电力信号，其频率的变化一般是比较缓慢的，相邻的几个周波的频率变化很小，在对其进行频谱分析时，针对电力信号这个特点，采用软件采样频率自适应算法。
首先以基波频率50HZ为采样基点，然后通过软件算法得到信号的实际频率，用实际频率自动的调整采样时间，可以减小同步误差，提高精度。
对于实际电力信号，软件采样频率自适应算法如下：（1）设定采样间隔为Ts=78.125us（采样频率fs=12.8kHz），采样2×512+256点；（2）根据采样序列和采样间隔，利用改进的过零修正法计算信号的实际频率f0；（3）由实际频率f0调整新的采样时间间隔，可使新的采样时间窗是T0=1/f0的整数倍，并采样2×512+256点；（4）利用过采样法进行FFT运算得到64点（N=512而只计算64点）结果，输出基波以及各次谐波数据；（5）将2×512+256点采样序列和新的采样间隔作为参数，返回第（2）步。
本算法主要有以下特点：（1）在第2步中采用数字滤波过零修正法。
仅仅采用一般的过零线性化来计算采样频率所得到f0的误差还是较大的，由于干扰或者某些因素影响，有时甚至会出现错误。
为了解决这个问题，对采样序列进行数字滤波，一般来说基频信号最强，受其他谐波泄漏的影响也最小，通过数字滤波器除基频以上的频率成分，保证基波附近频率通过，并采用16位A/D转换芯片，可明显降低频率计算误差。
（2）在第3步中通过软件实现对采样时间间隔（采样频率）的调整，在实际应用中，采用DSP芯片TMS320VC5402对采样时间的确定可以精确到0.01us，有很好的精度保证。
（3）第4步中利用过采样法进行FFT运算，可以减小混叠误差，或降低对抗混叠滤波器的要求。
如果进行FFT运算的序列不是充分的，其fs/2以上的频率成分就会折叠到0~fc段内。
对于电力信号，要求分析的最高为64次的谐波，fc=3.2kHz，则fs~fc，2fs~3fc，3fs~5fc，4fs~7fc段频谱会折叠到0~fc段内引起折叠误差。
并且在fs/2附近折叠误差最大；但当fc一定时，提高fs会减小误差，因此，在进行信号分析时，可用过采样方法减小混叠误差。
需要说明的是第4步中利用过采样法进行FFT运算对运算量的影响。
对采样信号进行数字滤波后，求取N点FFT的前64点可得到分析的各次谐波。
为了减小混叠失真，使用了过采样方法，N值变大，直接求取N点FFT运算量变大。
为了减小运算量，可对滤波后信号进行抽取，降低采样速度，求其256点FFT 的前四分之一即可。
综上所述，采样不同步产生的同步误差是造成频谱泄漏的重要原因，上述的基于采样频率自适应技术的软件算法通过采样数据计算得到信号较为准确的实际频率，并根据实际频率动态调整采样的时间间隔，实现采样频率的自适应，从而减小同步误差，降低频谱泄漏的影响。
