流量传感器分类
流量传感器
流量传感器1. 简介流量传感器是一种用于测量流体流动速度的装置。
它广泛应用于工业控制、环境监测、智能家居等领域。
流量传感器通过测量流体通过的体积或质量，并转化为电信号，从而实现对流量的监测和控制。
2. 工作原理流量传感器的工作原理主要分为以下几种：2.1 堵塞型流量传感器堵塞型流量传感器通过测量流体通过的压差来确定流速。
它由一个管道和一个压差传感器组成。
当流体通过管道时，会产生一定的压差。
压差传感器测量这个压差，并将其转化为与流速成比例的电信号。
2.2 旋转翅片流量传感器旋转翅片流量传感器是一种机械式流量传感器。
它由一个转子和一个磁感应器组成。
当流体通过转子时，转子会旋转，磁感应器检测转子的旋转速度，并将其转化为与流速成比例的电信号。
2.3 电磁式流量传感器电磁式流量传感器利用法拉第电磁感应定律测量流体的速度。
它由一个电磁流体管和一个电磁感应器组成。
当流体通过电磁流体管时，会产生一个交变的电磁场。
电磁感应器测量这个电磁场的强度，并将其转化为与流速成比例的电信号。
3. 应用领域流量传感器广泛应用于以下领域：•工业控制：流量传感器用于监测和控制工业生产中的液体或气体流量，确保生产过程的稳定性和安全性。
•环境监测：流量传感器可以用于监测废水、气体排放等环境参数，帮助保护环境和预防环境污染。
•智能家居：流量传感器可以应用于智能家居系统中，用于监测和控制自来水、煤气等资源的使用，实现节能和智能化管理。
•汽车工业：流量传感器在汽车领域可以用于测量燃油、空气等的流量，帮助优化汽车引擎的性能和燃油经济性。
4. 优点和缺点4.1 优点•准确性高：流量传感器可以实时监测流体的流动速度，并提供准确的测量值。
•可靠性强：流量传感器采用先进的技术和材料制造，具有较高的可靠性和耐用性。
•安装方便：流量传感器通常可以直接安装在管道上，安装简单方便。
•高度可定制：流量传感器可以根据不同的应用需求进行定制，灵活性强。
4.2 缺点•价格较高：流量传感器的制造成本较高，价格相对较贵。
流量传感器质量标准
流量传感器质量标准流量传感器是一种用于测量流体流量的装置，广泛应用于石油、化工、冶金、科研等领域。
其质量标准对于确保测量的准确性和可靠性至关重要。
以下是流量传感器质量标准的详细内容：1. 流量传感器的定义和分类流量传感器是一种将流体流量转换为电信号的装置，根据测量原理不同，可以分为涡轮流量传感器、电磁流量传感器、超声流量传感器、质量流量传感器等。
2. 流量传感器的质量标准（1）准确性：流量传感器的准确性是指其测量结果与真实值之间的偏差。
高质量的流量传感器应具有高准确性，其测量结果与真实值之间的偏差应尽量小。
（2）重复性：流量传感器的重复性是指其在相同条件下进行多次测量时，测量结果的一致性。
高质量的流量传感器应具有高重复性，多次测量结果之间的差异应尽量小。
（3）稳定性：流量传感器的稳定性是指其在长时间使用过程中，测量性能的保持程度。
高质量的流量传感器应具有高稳定性，长时间使用后，其测量性能应保持不变。
（4）抗干扰性：流量传感器在使用过程中，可能会受到各种外部干扰，如温度、压力、电磁干扰等。
高质量的流量传感器应具有较好的抗干扰性，能够在各种干扰下保持准确的测量结果。
（5）防护等级：流量传感器应根据使用环境的不同，具有相应的防护等级。
例如，对于潮湿环境，流量传感器应具有防潮功能；对于腐蚀性气体环境，流量传感器应具有防腐功能。
3. 流量传感器的质量检验流量传感器的质量检验主要包括以下几个方面：（1）外观检查：检查流量传感器的外观，包括壳体、连接件、显示仪表等，应无损坏、变形、漏液等现象。
（2）电气性能检查：检查流量传感器的电气性能，包括电源电压、电流、输出信号等，应符合产品说明书的要求。
（3）静态性能检查：在无流体流动的情况下，检查流量传感器的输出信号，应为零或规定的常数。
（4）动态性能检查：在流体流动的情况下，检查流量传感器的输出信号，应与流体流量呈线性关系。
（5）稳定性检查：在长时间使用过程中，检查流量传感器的测量性能，应保持不变。
传感器的分类_传感器的原理与分类_传感器的定义和分类知识讲解
传感器的分类_传感器的原理与分类_传感器的定义和分类传感器的分类方法很多．主要有如下几种：（1）按被测量分类，可分为力学量、光学量、磁学量、几何学量、运动学量、流速与流量、液面、热学量、化学量、生物量传感器等。
这种分类有利于选择传感器、应用传感器（2）按照工作原理分类，可分为电阻式、电容式、电感式，光电式，光栅式、热电式、压电式、红外、光纤、超声波、激光传感器等。
这种分类有利于研究、设计传感器，有利于对传感器的工作原理进行阐述。
（3）按敏感材料不同分为半导体传感器、陶瓷传感器、石英传感器、光导纤推传感器、金属传感器、有机材料传感器、高分子材料传感器等。
这种分类法可分出很多种类。
（4）按照传感器输出量的性质分为摸拟传感器、数字传感器。
其中数字传感器便干与计算机联用，且坑干扰性较强，例如脉冲盘式角度数字传感器、光栅传感器等。
传感器数字化是今后的发展趋势。
（5）按应用场合不同分为工业用，农用、军用、医用、科研用、环保用和家电用传感器等。
若按具体便用场合，还可分为汽车用、船舰用、飞机用、宇宙飞船用、防灾用传感器等。
（6）根据使用目的的不同，又可分为计测用、监视用，位查用、诊断用，控制用和分析用传感器等。
主要特点传感器的特点包括：微型化、数字化、智能化、多功能化、系统化、网络化，它不仅促进了传统产业的改造和更新换代，而且还可能建立新型工业，从而成为21世纪新的经济增长点。
微型化是建立在微电子机械系统（MEMS）技术基础上的，已成功应用在硅器件上做成硅压力传感器。
主要功能常将传感器的功能与人类5大感觉器官相比拟：光敏传感器——视觉声敏传感器——听觉气敏传感器——嗅觉化学传感器——味觉压敏、温敏、传感器（图1）流体传感器——触觉敏感元件的分类：物理类，基于力、热、光、电、磁和声等物理效应。
化学类，基于化学反应的原理。
生物类，基于酶、抗体、和激素等分子识别功能。
通常据其基本感知功能可分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类（还有人曾将敏感元件分46类）。

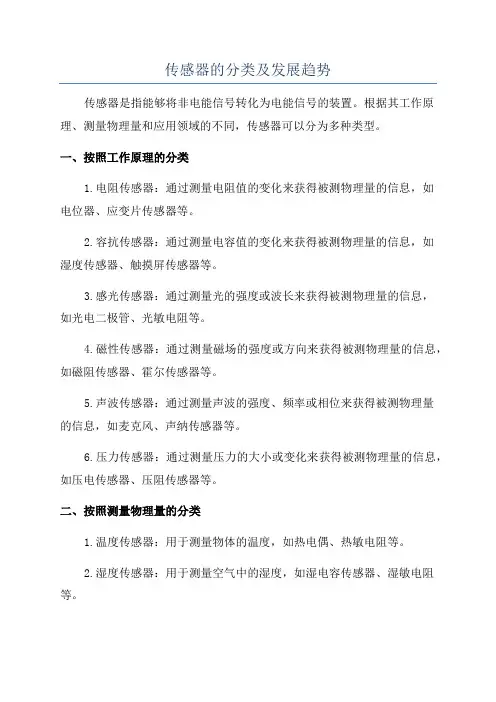

传感器的分类及发展趋势
传感器的分类及发展趋势传感器是指能够将非电能信号转化为电能信号的装置。
根据其工作原理、测量物理量和应用领域的不同，传感器可以分为多种类型。
一、按照工作原理的分类1.电阻传感器：通过测量电阻值的变化来获得被测物理量的信息，如电位器、应变片传感器等。
2.容抗传感器：通过测量电容值的变化来获得被测物理量的信息，如湿度传感器、触摸屏传感器等。
3.感光传感器：通过测量光的强度或波长来获得被测物理量的信息，如光电二极管、光敏电阻等。
4.磁性传感器：通过测量磁场的强度或方向来获得被测物理量的信息，如磁阻传感器、霍尔传感器等。
5.声波传感器：通过测量声波的强度、频率或相位来获得被测物理量的信息，如麦克风、声纳传感器等。
6.压力传感器：通过测量压力的大小或变化来获得被测物理量的信息，如压电传感器、压阻传感器等。
二、按照测量物理量的分类1.温度传感器：用于测量物体的温度，如热电偶、热敏电阻等。
2.湿度传感器：用于测量空气中的湿度，如湿电容传感器、湿敏电阻等。
3.压力传感器：用于测量气体或液体的压力，如压膜式压力传感器、微差压传感器等。
4.流量传感器：用于测量流体的流速或流量，如涡轮流量计、电磁流量计等。
5.光学传感器：用于测量光的强度、颜色或波长，如光电二极管、光纤传感器等。
6.位置传感器：用于测量物体的位置或位移，如编码器、位移传感器等。
7.加速度传感器：用于测量物体的加速度或振动，如加速度计、振动传感器等。
三、按照应用领域的分类1.工业传感器：广泛应用于工业自动化控制领域，如液位传感器、测力传感器等。
2.医疗传感器：用于医疗设备和医学监测领域，如心率传感器、体温传感器等。
3.环境传感器：用于环境监测和保护领域，如大气传感器、水质传感器等。
4.交通传感器：用于车辆和交通系统的控制和监测，如车速传感器、停车传感器等。
5.安全传感器：用于安全保护和警报系统，如烟雾传感器、可燃气体传感器等。
6.生物传感器：用于生物医学、生态环境和食品安全领域，如DNA传感器、酶传感器等。
《流量传感器》课件
未来发展的挑战与机遇
随着工业4.0、智能制造等新兴技术的发展，流量传感器面 临着技术更新换代、性能提升、智能化等挑战，需要不断 进行技术创新和产品升级。
环保意识的提高和能源消耗的日益增长，为流量传感器的 发展提供了广阔的市场空间和机遇，需要加大研发力度， 推出更加高效、节能、环保的产品。
技术创新与升级
微型化技术
随着微电子和纳米技术的发展， 流量传感器的体积不断缩小，性 能得到提升，便于集成和安装。
智能化技术
通过引入人工智能和机器学习算法 ，流量传感器能够实现自适应和自 校准功能，提高测量精度和稳定性 。
多功能化技术
开发出能够同时测量多种参数的流 量传感器，如温度、压力、流速等 ，满足复杂应用场景的需求。
精度等级
精度等级
是指流量传感器测量结果的准确度，通常以百分比或者绝对 误差表示。
精度等级的选择
需要根据实际应用需求，选择合适的精度等级。精度等级越 高，测量结果越准确，但价格也相对较高。
响应时间
响应时间
是指流量传感器对流体流量变化的反应速度，通常以时间常数或者上升时间表示 。
响应时间的选择
需要根据实际应用需求，选择合适的响应时间。如果响应时间过慢，可能无法及 时反映流量的变化；如果响应时间过快，则可能增加传感器的功耗和成本。
流量传感器的工作原理
总结词
理解流量传感器的工作原理有助于深入了解其性能特点和应用限制。
详细描述
不同类型的流量传感器具有不同的工作原理。例如，差压式流量传感器利用流体流经节 流元件时产生的压力差来测量流量；涡轮式流量传感器利用流体驱动涡轮的转速来测量 流量；超声波流量传感器利用声波在流体中的传播速度来测量流量。了解传感器的工作
空气流量传感器
空气流量传感器空气流量传感器一、引言空气流量传感器是一种用于测量流体（包括气体和液体）流动速度的装置。
其应用范围非常广泛，从工业生产中的流程控制到车辆排放监测都离不开空气流量传感器的支持。
本文将从空气流量传感器的基础工作原理、分类及应用领域等方面进行详细介绍。
二、基础原理1. 空气流动测量原理空气流量传感器通过测量流体通过传感器的时间或速度来确定流体的流量。
常见的测量方法有热膜、热线、压差和超声波等。
其中，热膜和热线的原理是通过测量流体传感器上的温度变化来计算流量。
压差传感器通过测量流体在传感器前后产生的压差来计算流量。
而超声波传感器则通过测量超声波在流体中传播的时间来计算流量。
2. 空气流量传感器的组成空气流量传感器一般由传感器元件、信号处理电路和输出模块等组成。
传感器元件是核心部分，负责测量流体的特性，并将信号转化为电信号。
信号处理电路负责对传感器测量的信号进行放大和滤波等处理，以提高测量的精度和稳定性。
输出模块将经过处理的信号转化为用户可识别的形式，如电流、电压、模拟信号或数字信号等。
三、分类与工作原理1. 热膜空气流量传感器热膜空气流量传感器是利用薄膜材料的热电效应来测量流体流速的。
该传感器利用电流通过薄膜时，薄膜自身的电阻会发生变化，从而使薄膜温度上升。
通过测量温度的变化，可以计算出流体流速。
2. 热线空气流量传感器热线空气流量传感器是利用热线的电阻变化来测量流体流速的。
传感器将一根细丝加热到一定温度，当流体通过细丝时，细丝上散失的热量会导致电阻发生变化。
通过测量电阻的变化，可以计算出流体流速。
3. 压差空气流量传感器压差空气流量传感器是利用流体在传感器中产生的压差来测量流速的。
传感器中设置有压力传感器，测量传感器前后的压差。
通过压差的变化，可以计算出流体的流速。
4. 超声波空气流量传感器超声波空气流量传感器是利用超声波在流体中传播的时间来测量流速的。
传感器发射超声波信号，并接收超声波信号的反射。
流量传感器技术知识
容积式流量传感器
原理
通过计算单位时间内通过传感 器的流体体积来测量流量。
应用
适用于液体和气体流量测量， 尤其适用于高精度、高流速的 场合。
优点
精度高、重复性好、稳定性好 。
缺点
结构复杂、成本较高，不适用 于大管径场合。
速度式流量传感器
原理
通过测量流体在管道中的速度来计算流量。
检查传感器的机械部件是否正常 工作，如轴承、齿轮等，如有损
坏及时更换。
02
测量误差问题
对传感器进行校准和重新标定， 以消除误差和提高测量准确性。
04
环境影响问题
考虑环境因素对传感器的影响， 如温度、压力、湿度等，采取相
应措施进行补偿和防护。
THANKS FOR WATCHING
感谢您的观看
行维修和保养。
05
流量传感器的发展趋势
高精度化
总结词
随着工业自动化和测量精度的不断提 高，对流量传感器的测量精度要求也 越来越高。
详细描述
高精度流量传感器能够更准确地测量 各种流体介质的流量，为工业生产提 供更可靠的数据支持，有助于提高产 品质量和生产效率。
小型化
总结词
随着技术的进步和应用的多样化，对流量传感器的尺寸要求越来越小。
尺寸与重量限制
根据现场空间和重量限制选择合适的 传感器，以确保其能够顺利安装和使 用。
如何正确安装和使用流量传感器？
安装位置确定
根据实际需求和传感器特性，确定传感器的安装 位置，确保测量准确性和稳定性。
连接线路检查
检查传感器的连接线路，确保无短路、断路或接 触不良等现象，以保证信号传输的可靠性。
ABCD
气体质量流量传感器分类
气体质量流量传感器分类根据关键元件的工作方式的不同，气体质量流量传感器大致可以分为科里奥利流量传感器；基于热学原理的质量流量传感器：包括热分布型、热损失型和热脉冲型；差压式质量流量传感器等。
下面对这些传感器的工作原理和结构特点做简单的介绍。
（１）热式质量流量传感器热式传感器的工作原理是：通过外加热源将传感器的感温电阻加热使其温度高于环境温度，当有气流通过时，气流的运动会带走感温电阻上的热量，使得感温电阻的温度降低，通过测量感温电阻温度的变化来推算出所求的气体质量流量，即通过传感器将气流的变化转换为温度的变化。
（２）科里奥利式科里奥利式质量流量传感器是对科里奥利力的具体运用，当有气体流经一个旋转的管道时会在管道内形成和质量流量相关的科里奥利力，通过测量旋转管道中气流产生的科氏力就可以直接获得气体的质量流量。
科氏传感器由于本身工作原理的特殊性具有测量准确性高，复现性高，测量量程大，同时也可以测量各种性质的液体流量等优点，被广泛应用于石油、化工、制药等工业领域，但是科氏传感器存在重量和体积较大、对外界的震动干扰较为敏感等缺点，应用领域有一定的限制。
（３）压差式压差式流量传感器一般是由一对安置于一个缩小口径两侧的节流件组成的传感器，通过测量两侧的压力差来获得被测流量的体积流量，再通过体积流量和质量流量之间的转化关系最终获得流量的质量流量。
压差式流量传感器是质量守恒定律和能量守恒定律的具体应用。
从传统的孔板式流量计到现在的塔型流量计，压差式流量计己经有上百年的发展历史，也被广泛应用于工业、能源、交通、环境等各个领域。
压差式流量传感器的不断优化不仅代表了工业水平的不断进步，更代表了人类对科学技术的更高追求，相信随着微电子和ＭＥＭＳ行业的不断发展，压差式流量传感器一定有更广阔的发展空间。
