汽车钢板弹簧简介
汽车板簧 标准
汽车板簧标准汽车板簧是一种用于悬挂系统的重要部件，其功能是支撑和缓冲车身与车轮之间的负荷和震动，保证行驶的平稳性和舒适性。
本文将介绍汽车板簧的相关知识和标准，包括其类型、设计要求、材料选用、制造工艺等内容。
一、汽车板簧的类型1. 独立悬挂式板簧：独立悬挂式板簧是指每个车轮都有独立的板簧，它一般由一片或多片弹簧叶片组成。
这种板簧的特点是可以根据路面情况独立调整每个车轮的悬挂高度和硬度，提高悬挂的稳定性和适应性。
2. 桥式悬挂式板簧：桥式悬挂式板簧是指多个车轮共用一条或多条板簧，它一般由多片弹簧叶片组成。
这种板簧的特点是具有较高的承载能力和耐久性，适用于负荷要求较大的商用车辆。
二、汽车板簧的设计要求1. 承载能力：汽车板簧要能够承担车身和货物的重量，并且在各种路况下保持稳定，不产生过度弯曲或变形。
2. 弹性变形：汽车板簧在承载荷载时会产生一定的弹性变形，应根据设计要求合理选择叶片数量和厚度，以确保在正常使用寿命内不会发生过度变形或疲劳断裂。
3. 舒适性：汽车板簧的设计应考虑适当的减震措施，以提高乘坐的舒适性，减少对乘员的影响。
4. 防腐性：汽车板簧常常在恶劣的环境条件下使用，应进行防腐处理，以延长使用寿命。
三、汽车板簧的材料选用汽车板簧通常由炭素钢或合金钢制成，具有优良的强度和弹性，能够满足不同车辆的要求。
常见的材料包括50CrVA、60Si2Mn、55SiCrV、60CrMNBA等。
四、汽车板簧的制造工艺1. 材料选材：根据设计要求和使用环境选择适当的板簧材料。
2. 板材切割：将选定的板材按照设计要求切割成合适尺寸的形状。
3. 弯曲成型：通过加工设备将切割好的板簧进行弯曲成型，一般采用热成形工艺。
4. 热处理：对成型后的板簧进行热处理，提高其强度和弹性。
5. 表面处理：对板簧进行喷涂或镀锌等表面处理，提高其防腐性能。
典型的汽车板簧标准包括GB/T 1345-2005《汽车板簧》和GBT 5796-2015《汽车板簧》等。
汽车钢板弹簧
汽车钢板弹簧
汽车钢板弹簧是汽车悬挂系统中的重要组成部分，其作用是支撑和缓冲车身的
震动，保证车辆在行驶过程中的稳定性和舒适性。
本文将介绍汽车钢板弹簧的结构、工作原理和制造工艺。
结构
汽车钢板弹簧由多个弯曲的钢板片组成，通常呈扁平状。
钢板片之间通过中间
销轴或螺栓连接，形成一个整体。
钢板弹簧的结构紧凑，能够在有限的空间内提供足够的支撑力。
工作原理
汽车行驶时，车辆经过颠簸路面或转弯时，车身会产生上下或左右的震动。
汽
车钢板弹簧通过对这些震动的吸收和缓冲，减少车身的颠簸幅度，使车辆保持平稳。
当车辆经过颠簸路面时，钢板弹簧会受到外力的压缩或拉伸，钢板片之间产生
相对位移，从而存储弹性能量。
当车辆通过颠簸路段后，钢板弹簧释放储存的能量，使车身恢复平稳。
制造工艺
汽车钢板弹簧的制造工艺主要包括以下步骤： 1. 材料选择：选用高强度和弹性
良好的优质钢板作为原料。
2. 编织成形：将钢板片按照设计要求通过编织机器制
成弹簧的形状。
3. 热处理：对已经形成的弹簧进行热处理，提高强度和弹性。
4.
表面处理：对弹簧表面进行防锈处理，增加弹簧的耐用性。
5. 装配：将各个零部
件组装在一起，形成完整的汽车钢板弹簧。
汽车钢板弹簧的制造工艺严格，要求高度精准，以确保其性能稳定和可靠性。
结论
汽车钢板弹簧在汽车悬挂系统中扮演着重要的角色，通过对震动的吸收和缓冲，提高了车辆在行驶过程中的稳定性和舒适性。
制造工艺的精准和良好的材料选择使得汽车钢板弹簧成为汽车行驶过程中不可或缺的部件。
汽车钢板弹簧简介
汽车钢板弹簧简介作者：东风钢板弹簧有限公司我们知道，乘用车独立悬挂的弹性元件多用螺旋弹簧，非独立悬挂的弹性元件多用钢板弹簧。
由于钢结构简单，使用可靠，钢板弹簧使用很广泛，例如一些越野车、皮卡或面包车。
而大客车、货车则大多数是使用钢板弹簧。
顾名思义，钢板弹簧就是用钢板做弹簧，它又称为叶片弹簧。
为了充分利用材料，钢板弹簧做成接近于应力梁的形式。
它有两种类型，一种是等厚度，宽度呈现两端狭，中间宽。
传统的多片迭成的钢板弹簧就是这一类型，这种钢板弹簧是由多片长度不等，宽度一样的钢片所迭成，现在的大客车、货车多数使用这种钢板弹簧。
另一种是等宽度，厚度呈现两端薄，中间厚。
现在常见的少片钢板弹簧就是这一类型，少片钢板弹簧是指只有1～4片的变截面钢板弹簧，变截面钢板弹簧是指沿钢板长度方向中心较厚向两端逐渐变薄，或者片宽和片厚均渐变化的钢板弹簧。
多用于轻型汽车，现在一些大中型客车也趋向于使用这一类钢板弹簧。
钢板弹簧的中部通过U型螺栓（又称骑马螺栓）固定在车桥上，两端的卷耳用销子铰接在车架的支架上。
这样，通过钢板弹簧将车桥与车身连接起来，起到缓冲、减振、传力的作用。
多片钢板弹簧的各片钢板迭加成倒三角形状，最上端的钢板最长，最下端的钢板最短，钢板的片数与支承汽车的重量和减震效果相关，钢板越多越厚越短，弹簧刚性就越大。
但是，当钢板弹簧挠曲时，各片之间就会互相滑动摩擦产生噪声。
摩擦还会引起弹簧变形，造成行驶不平顺。
因此，在承载量不是很大的汽车上，就出现了少片钢板弹簧，以消除多片钢板弹簧的缺陷。
有些少片钢板弹簧仅用一片钢板弹簧，它与多片钢板弹簧相比除了减少噪声和不会摩擦外，还可以节省材料，减轻重量，便于布置，降低整车高度，具有良好的平顺性。
少片钢板弹簧的钢板截面变化大，从中间到两端的截面是逐渐不同，因此轧制工艺比较复杂。
为了减轻重量和轧制工艺难度，近年出现了一种纤维增强塑料（FRP）代替钢板，可减小重量一半以上。
这种纤维增强塑料是由玻璃纤维制成，用聚酯树脂聚合在一起。
大货车钢板弹簧竟这么多讲究你知多少
大货车钢板弹簧竟这么多讲究你知多少说到钢板弹簧各位货车朋友想必并不陌生，它是货车最常用的弹簧悬架部件，在车架与车桥之间起到了弹性联系作用，减少了车辆在道路上带来的颠簸感，保证车辆在行驶过程中的稳定性以及舒适性减震缓冲钢板弹簧结构作用从定义上来解释来说，钢板弹簧又称之为叶片弹簧，是汽车悬架中应用最广泛的弹性元件，而汽车悬架结构一般是由弹性元件、导向机构以及减震器等组成，弹性元件又分为了钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等多种形式，其中钢板弹簧在货车当中应用广泛货车上常见的钢板弹簧的形状多采用对称的断面结构，一般是由若干片长度不等、曲率半径不同、厚度相等或不等的弹簧钢片叠合在一起，形成一根类似等强度的弹性梁；钢板弹簧悬架结构上主要由钢板弹簧、中心螺栓、弹簧夹、卷耳以及套管等组成。
一般的载货车采用的是带钢板弹簧的非独立悬架，中部用Ｕ型螺栓通过上下盖板和下托板与车桥固定连接，前端卷耳用销子与支架相连，后端卷耳通过销子与车架上的摆动吊耳相连，形成活动铰链支点；由于载货汽车悬架载质量变化比较大，在主钢板弹簧总成上方会装上副钢板弹簧总成，根据不同的负荷起到相应的作用。
1.多片簧钢板弹簧多片簧钢板弹簧在重型货车上最为常见，此类弹簧是由多片钢板叠加成倒三角的形状，其中各片弹簧的宽度相同、长度不等；多片钢板弹簧的钢板数目与支承的车辆的质量紧密相关，钢板越多越厚越短，弹簧刚性就越大，钢板的片数对于减震效果有直接的关联，要根据具体车型设计合适的钢板厚度。
多片簧的优缺点：在结构上比较简单，想比其它种类的弹簧成本比较低，但是多片钢板弹簧随着使用时间的增长，各片钢板之间就会产生互相滑动摩擦，从而产生一定的噪音，摩擦还会引起弹簧的变形，影响车辆的平稳行驶。
2.少片簧钢板弹簧少片簧钢板弹簧重点应用在轻中型汽车上，它是由等宽度、两端薄中间厚的钢片组成的，少片钢板弹簧的钢板截面变化大，从中间到两端的截面是逐渐不同，因此轧制工艺比较复杂，少片簧比多片簧轻约50%左右，降低了油耗。
汽车钢板弹簧设计
汽车钢板弹簧设计近年来，汽车行业发展迅速，越来越多的人开始关注汽车的性能和安全。
其中，汽车钢板弹簧作为汽车悬挂系统的关键部件，其设计和性能的好坏直接影响了汽车的行驶稳定性、舒适性和安全性。
汽车钢板弹簧是一种由钢板制成的弹性元件，其具有储能能力和变形能力。
在汽车中，弹簧主要用于支撑汽车的重量和吸收路面震动，以保证汽车的行驶稳定性和舒适性。
因此，汽车钢板弹簧的设计必须考虑到车辆的适应性、可靠性和耐久性等因素。
汽车钢板弹簧的设计需要考虑多个因素。
首先，弹簧必须符合车辆的重量和造型特征。
不同的车型和不同的车辆重量需要不同的弹簧来保证车辆的安全性和舒适性。
其次，弹簧的刚度、预紧力和自由长度等参数也需要根据车辆的使用环境和道路条件进行调整。
弹簧的刚度和预紧力越大，对路面震动的吸收能力就越强，但车辆的运动性会受到一定的限制。
同时，弹簧的自由长度也是一个重要参数。
在设计时需要确定弹簧的自由长度，以保证弹簧在受力时具有足够的可变形能力。
在汽车钢板弹簧的设计过程中，材料的选择也非常重要。
汽车钢板弹簧需要承担汽车的重量和路面震动，所以材料必须具有足够的强度和韧性。
常用的汽车钢板弹簧材料有高碳钢、硅钢、合金钢等。
不同的材料具有不同的特性，在设计时需要根据具体的使用环境和要求选择合适的材料。
除了材料的选择，汽车钢板弹簧的加工工艺也是影响弹簧质量的重要因素。
弹簧的加工工艺包括卷制、冷弯、热处理等环节。
在卷制过程中，需要保证弹簧的形状和大小精准可控。
在冷弯和热处理过程中，需要控制弹簧的硬度和韧性，以保证弹簧的强度和变形能力。
总之，汽车钢板弹簧的设计需要考虑多个因素，包括车辆的重量和造型特征、弹簧的刚度和预紧力、自由长度以及材料的选择和加工工艺等。
在设计过程中，需要根据具体的使用环境和要求进行调整，以保证汽车悬挂系统的安全性、舒适性和可靠性。
汽车钢板弹簧悬架设计
汽车钢板弹簧悬架设计汽车钢板弹簧悬架设计引言钢板弹簧悬架是汽车悬架系统中通用的一种。
它具有结构简单、可靠耐用、维护方便等优点，已经成为了汽车悬架系统中不可少的一个组成部分。
本文将探讨汽车钢板弹簧悬架设计的相关知识，包括设计原理、结构材料、设计参数等内容。
一、设计原理汽车钢板弹簧悬架的设计原理是基于弹性和变形实现对汽车震动的吸收和减少。
其基本原理就是利用钢板的弹性变形来吸收汽车在行驶过程中的震动。
弹簧最基本的原理就是哈客定理，即移动的钢板弯曲，因而有了张力和弯曲的复合作用。
钢板弹簧的弹力与材料尺寸、形状和弯曲角度等有关，形状越大、角度越大、宽度越宽，就越能产生弹射力，抗弯曲能力就越好。
二、结构材料汽车钢板弹簧悬架的结构材料是弹簧钢板，它是一种高强度的钢板。
弹簧钢板的化学成分比较复杂，其中含有较多的铬、钼、锰等合金元素，从而保证了钢板的强度和韧性。
弹簧钢板的强度分为两种，一种是静载强度，即弹簧钢板未经过加载状态，所能承受的最大应力；另一种是动载强度，即弹簧钢板在载荷加速状态下，所能承受的应力。
在制造钢板弹簧悬架时，应根据车重、行驶条件、路面状况等因素进行设计选择材料。
三、设计参数汽车钢板弹簧悬架的设计参数有弹簧高度、弹簧宽度、弹簧板厚等。
弹簧高度是弹簧的有效长度，弹簧宽度是弹簧的有效宽度，应根据汽车底盘结构与弹簧安装方式选定。
弹簧板厚直接影响钢板弹簧的强度和韧性，通常采用1.5mm到4mm的钢板材料加工制造。
如果太薄，就不能在车载荷下承受高的撞击力；如果太厚，则不能很好地吸收地面颠簸，影响行驶舒适性。
此外，还需要考虑弹簧孔距、总圈数、自由高度等因素，以达到最优的悬架系统设计效果。
四、结论本文综述了汽车钢板弹簧悬架的设计原理、结构材料和设计参数等知识点，这里强调一下设计数据的选择是钢板弹簧悬架设计中非常关键的一环。
必须根据所要使用的车辆的行驶条件、驾驶员驾驶习惯和所装载的重量等，对钢板弹簧的各项基本参数进行科学合理的结构设计，使得汽车钢板弹簧悬架的设计能满足汽车行驶舒适和悬架稳定等各种要求。
汽车钢板弹簧的设计
汽车钢板弹簧的设计一、汽车钢板弹簧的基本特性钢板弹簧的主要功能是作为汽车悬架系统的弹性元件，此外多片弹簧的片间摩擦又起作系统的阻尼作用，多数钢板弹簧通过卷耳和支座兼有导向作用。
但就其基本的受力情况及结构特点，钢板弹簧具有以下两个基本特征：1、无论钢板弹簧以什么形式装在汽车上，它都是以梁的方式在工作，也就是说它的主要受力方向垂直于钢板弹簧长度。
同时，由于受变形相对其长度很小，因此可以利用材料力学中有关小挠度梁的理论，即线性原理来进行分析计算。
2、钢板弹簧装在汽车上所承受的弯矩，基本上是单向载荷，因而其弯曲应力也是单向应力。
二、等应力梁的概念椭圆形半椭圆形四分之一椭圆形除早期的汽车采用过椭圆形钢板弹簧，近代汽车绝大多数采用半椭圆形钢板弹簧，只有极少数采用四分之一椭圆形钢板弹簧。
无论何种形式的钢板弹簧，就其总成而言，都是根部支承，端部承爱集中载荷，它都是以梁的方式在工作。
众所周知，理想的梁应该是一根等应力梁，这样才能获得材料的最佳利用。
对于钢板弹簧而言，无论单片或多片，设计者应该努力将它设计成等应力梁或近似于等应力梁。
就单片梁而言，当只有单片承爱集中载荷时，有两种轮廓可以满足等应力梁的要求。
对于等厚度者，宽度应成三角形，对于等宽度者，厚度为抛物线形状。
当然，从理论上讲，只要截面系数沿片长方向与弯矩成比例变化，都可以成为等应力梁。
然而汽车上几乎没有采用同时变厚又变宽的弹簧。
上述轮廓线只是对弯曲应力而言，实际上钢板弹簧端部受剪切强度的要求以及卷耳的存在，第一种轮廓只能是在三角形端部加上等宽的矩形或整个宽度成为梯形，而第二种轮廓只能是抛物线端部接上一段等厚度的矩形或厚度按梯形变化的梁。
为了简化轧制工艺，对于等宽度者，可用梯形代替抛物线。
此外，根部也设计成为平直的，便于与支承座贴合，也就是说，或者由梯形和根部、端部为矩形的三段直线构成。
所以，在实际应用上，只能把弹簧设计成为近似的等应力梁。
由于结构上的原因，没有人在汽车上采用等厚度变宽度的单片钢板弹簧，但等宽度变厚度的单片钢板弹簧早就得到实际的应用。
钢板弹簧分类
钢板弹簧分类钢板弹簧是一种用于储存和释放机械能的弹性元件。
它主要由钢板制成，因此得名钢板弹簧。
钢板弹簧广泛应用于各种工业领域，如汽车、机械、电子等。
本文将对钢板弹簧进行分类和介绍，以及其在不同领域的应用。
一、按形状分类1. 扁钢板弹簧：扁钢板弹簧是由扁钢板制成的弹簧，其截面形状为长方形。
扁钢板弹簧具有较大的弹性变形能力和较高的弹性模量，适用于需要承受大载荷和较小变形的场合，如机械设备的传动系统。
2. 弯曲钢板弹簧：弯曲钢板弹簧是由弯曲的钢板制成的弹簧，其截面形状为弯曲的形状。
弯曲钢板弹簧具有较小的弹性变形能力和较低的弹性模量，适用于需要承受小载荷和较大变形的场合，如家具、电子产品等。
3. 卷曲钢板弹簧：卷曲钢板弹簧是由卷曲的钢板制成的弹簧，其截面形状为圆形或螺旋形。
卷曲钢板弹簧具有较大的弹性变形能力和较高的弹性模量，适用于需要承受大载荷和较大变形的场合，如汽车悬挂系统、工程机械等。
二、按用途分类1. 力传递弹簧：力传递弹簧主要用于将机械能从一个部件传递到另一个部件。
例如，在汽车发动机中，曲轴通过钢板弹簧将动力传递给传动系统，使车辆行驶。
2. 减震弹簧：减震弹簧主要用于减少震动和冲击，保护设备和零部件免受损坏。
例如，在汽车悬挂系统中，钢板弹簧起到减震和缓冲的作用，提高了行驶的稳定性和舒适性。
3. 控制弹簧：控制弹簧主要用于控制和调节机械系统的运动和力量。
例如，在工程机械中，钢板弹簧用于控制液压系统的压力和流量，使机械设备正常运行。
三、应用领域1. 汽车工业：钢板弹簧在汽车工业中广泛应用，如发动机、悬挂系统、制动系统等。
它们能够承受大的载荷并保持较小的变形，提高了汽车的安全性和稳定性。
2. 机械工业：钢板弹簧在机械工业中用于传动系统、减震系统、控制系统等。
它们能够传递力量、减少震动并控制机械运动，提高了机械设备的性能和效率。
3. 电子工业：钢板弹簧在电子产品中起到连接和支撑的作用，如开关、插座、接触器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

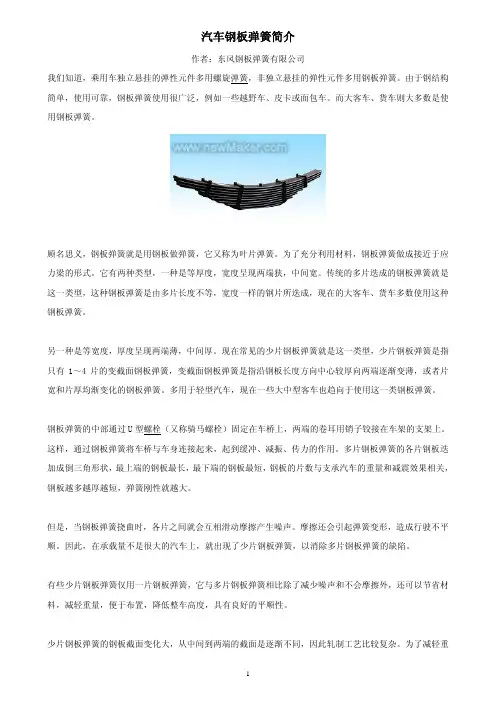

汽车钢板弹簧简介
作者：东风钢板弹簧有限公司
我们知道，乘用车独立悬挂的弹性元件多用螺旋弹簧，非独立悬挂的弹性元件多用钢板弹簧。
由于钢结构简单，使用可靠，钢板弹簧使用很广泛，例如一些越野车、皮卡或面包车。
而大客车、货车则大多数是使用钢板弹簧。
顾名思义，钢板弹簧就是用钢板做弹簧，它又称为叶片弹簧。
为了充分利用材料，钢板弹簧做成接近于应力梁的形式。
它有两种类型，一种是等厚度，宽度呈现两端狭，中间宽。
传统的多片迭成的钢板弹簧就是这一类型，这种钢板弹簧是由多片长度不等，宽度一样的钢片所迭成，现在的大客车、货车多数使用这种钢板弹簧。
另一种是等宽度，厚度呈现两端薄，中间厚。
现在常见的少片钢板弹簧就是这一类型，少片钢板弹簧是指只有1～4片的变截面钢板弹簧，变截面钢板弹簧是指沿钢板长度方向中心较厚向两端逐渐变薄，或者片宽和片厚均渐变化的钢板弹簧。
多用于轻型汽车，现在一些大中型客车也趋向于使用这一类钢板弹簧。
钢板弹簧的中部通过U型螺栓（又称骑马螺栓）固定在车桥上，两端的卷耳用销子铰接在车架的支架上。
这样，通过钢板弹簧将车桥与车身连接起来，起到缓冲、减振、传力的作用。
多片钢板弹簧的各片钢板迭加成倒三角形状，最上端的钢板最长，最下端的钢板最短，钢板的片数与支承汽车的重量和减震效果相关，钢板越多越厚越短，弹簧刚性就越大。
但是，当钢板弹簧挠曲时，各片之间就会互相滑动摩擦产生噪声。
摩擦还会引起弹簧变形，造成行驶不平顺。
因此，在承载量不是很大的汽车上，就出现了少片钢板弹簧，以消除多片钢板弹簧的缺陷。
有些少片钢板弹簧仅用一片钢板弹簧，它与多片钢板弹簧相比除了减少噪声和不会摩擦外，还可以节省材料，减轻重量，便于布置，降低整车高度，具有良好的平顺性。
少片钢板弹簧的钢板截面变化大，从中间到两端的截面是逐渐不同，因此轧制工艺比较复杂。
为了减轻重
量和轧制工艺难度，近年出现了一种纤维增强塑料（FRP）代替钢板，可减小重量一半以上。
这种纤维增强塑料是由玻璃纤维制成，用聚酯树脂聚合在一起。
据计算一般的单片钢板弹簧每副重量约11～20公斤，而纤维增强塑料弹簧每副重量约4公斤左右，而且行驶平稳，噪声很低。
汽车钢板弹簧的润滑不容忽视
汽车钢板弹簧的润滑是十分重要的。
大家知道钢板弹簧是由许多具有弹性、宽厚一致，而且长短不一的钢片所组成的。
其作用是把车架与车桥用悬挂的形式连接在一起，裸露在车架与车桥之间，承受车轮对车架的载荷冲击，消减车身的剧烈振动，保持车辆行驶的平稳性和对不同路况的适应性。
钢板弹簧在承受载荷冲击时形成伸展运动，钢片与钢片之间产生强烈摩擦，也就是产生挤压拉伸现象，两个摩擦表面又产生两个不同方向的运动摩擦力，造成钢板弹簧温度升度，出现表面拉伤，呈现出细小的烈纹，在载荷冲击频率增大的同时，伸展运动所产生的摩擦运动力也在增大，在应力集中点达到疲劳极限就会造成单片或整垛断裂。
根据运动力学的原理试验证明：一个做压伸运动的钢件，在运动频率增大时钢件的温度升高，强度下降，在应力集中点出现烈纹并逐渐扩大和加深，到了疲劳极限就会损坏。
钢板弹簧也同样如此，只是它具有较高的弹性，比一般钢件耐久。
钢板弹簧断裂除了其它原因之外，主要的原因就是润滑不良而造成的，应该引起驾驶员和技术管理人员的重视，及时做好钢板弹簧的润滑工作。
一般的润滑方法是：新车磨合期结束就应该进行，夏冬两季在用车时进行。
润滑作业时首先把钢板弹簧拆下来，打开中间穿心螺栓，使钢片散开，然后在钢片两面均匀地涂抹锂基润滑脂或石墨润滑脂，装复后两个摩擦表面之间形成油膜(完成一组板弹簧润滑作业只需更换一片断片的时间)。
钢板弹簧的润滑具有三点好处：一是减少摩擦分散应力，防止钢片表面拉伤；二是减少灰尘、泥土及水的侵入，防止锈蚀；三是散热降温，防止弹性强度下降。
润滑的时间应该是南方一般每季度润滑一次，北方每半年润滑一次，还可根据行驶里程适当掌握(经常用机油滴入的方法也起到一定的润滑作用)。
(end)。
