架空输电线路毕业设计任务书
架空输电线路毕业设计任务书
LGJ-185/30
导线参数：
型号 LGJ-185/30
截面积 210.93平方毫米
外径 18.88毫米
重量 732.60千克/千米
计算拉断力 64320牛顿
弹性系数 76000 牛顿/平方毫米
线膨胀系数 18.90e-6 1/℃
新线系数 0.95
年平均运行应力 71.42 牛顿/平方毫米
气象条件：
冰厚风速气温低温0 0 -10
大风0 30 15
年平0 0 15
覆冰10 10 -5
高温0 0 40
校验0 0 15
外过0 10 15
内过0 15 15
一、计算比载（g1~g7）
参考《电力工程高压送电线路设计手册》.pdf p188 参考《架空输电线路设计》.pdf p50
二、计算临界挡距
参考《架空输电线路设计》.pdf p50~p102
三、应力弧垂曲线图(可用excel做计算)
参考《架空输电线路设计》.pdf p50~p102
参考书《电力工程高压送电线路设计手册》p199
四、安装曲线图（弧垂曲线图）(可用excel做计算)
参考《架空输电线路设计》.pdf p50~p102
五、利用共享里的DWG格式的平断面图，采用道亨软件输入断
面，然后利用附件里的杆塔一览图，排杆，定位。
六、进行摇摆角的校验。
绝缘子串受风面积（m2）0.66
绝缘子串片数 3.00
风速m/s 30.00
绝缘子质量(kg) 37.3
计算情况下最大允许摇摆角70°
参考书《电力工程高压送电线路设计手册》.pdf p616
代表挡距LP=555
做出摇摆角临界曲线。
验算水平挡距lh=463.5 垂直挡距lv=268.6 是否超过摇摆角临界如超过需加多少质量重锤可用excel辅助计算
七、进行悬点应力的校验
参考书《电力工程高压送电线路设计手册》.pdf p617
做出悬点应力临界曲线
验算挡距l=200，高差h=90时是否满足要求。
（如果不瞒足可调整安全系数）
可用excel辅助计算
八、35kv立杆的选择：由杆塔一览表已知ZBS32Z设计参数如下：
1、计算架设LGJ-185/30时的时最大水平挡距和垂直挡距。
利用水平荷载和垂直荷载一定计算；
2、计算架设LGJ-185/30时，杆塔带1°转角时的最大水平挡距和
垂直挡距
利用水平荷载和垂直荷载一定计算；
3、已知绝缘子串长度1.031m，计算最大挡距。
利用水平线距计算，公式在参考《架空输电线路设计》.pdf p226 4、假设GJS32Z最大转角为60°。
计算在转角45°时最大水平挡
距和垂直挡距。
{ 同样根据水平荷载相同。
在有角度的计算中需加上导线因不在一直线上而产生的对塔
身的合力。
荷载=比载*截面*挡距。
合力=2*张力*sin（角度/2）（如有不懂或不清楚可以提出）}
九、根据共享里的xjjc文件里的铁塔基础参数计算所有基础的上
拔稳定。
参考《电力工程高压送电线路设计手册》.pdf 第七章
可用EXCEL 帮助。
（土的容重在一般情况下可用可塑的容重，如果在水田中等较湿软的
土质下再另行考虑。
练习计算可用可塑的土质。
）
上拔力=
（水平风荷载+导
线张力合力）
十、根据35KVwck 断面图，做杆塔明细表，从xjjc 中选基础配上并做基础明细表。
（配基础要求 基础抗上拔力大于铁塔最大的上拔力。
表格样式在共享里）。
线路设计任务书
毕业设计的任务书一、毕业设计题目220kV变电站A—110kV变电所B110kV架空送电线路设计（Ⅰ）。
二、原始资料（1）导线、地线型号。
根据省电力公司系统规划设计，拟在220kV变电站A新建一条110kV送电线路，向110kV变电站B供电，导线采用LGJ-240/40，地线采用1×7—7.8—1270—YB/T5004—2001。
（2）线路路径。
沿线路路径情况见提供的平断面图，沿线路的地质为硬朔粘土,孔隙比0.9，朔性指数>10，液性指数0.25，地下水在地面下10米m，地区污秽级Ⅱ级。
（3）线路的平断面图中0—4047m段。
（4）气象条件。
相当于我国典型气象区的第Ⅱ区。
（地区典型气候见下表）设计气象条件一览表三、毕业设计内容（1）根据给定路径的平断面图，及导线型号，所在地气象条件，完成比载、弧垂、档柜等相关计算，绘制导线机械特性曲线（应力弧垂曲线、安装曲线）（2）避雷线的安全系数取 3.5，绘制避雷线的机械特性曲线(应力－弧垂曲线)和安装曲线(放线曲线)。
（3）选择杆塔型式。
主要内容有：1）确定直线杆杆型，选择绝缘子串型号规格及其金具，选择避雷线的规格及其金具，确定杆塔呼称高，杆塔头部尺寸，确定电杆埋深。
2）确定耐张杆杆型，选择绝缘子串型号规格及其金具，选择避雷线的规格及其金具，确定杆塔呼称高，杆塔头部尺寸，确定电杆埋深。
（4）制作弧垂曲线模板，进行杆塔室内定位并对杆塔进行编号。
校验线间距离，线到接地体的安全距离，耐张绝缘子串倒挂，悬垂角等。
（5）杆塔头部尺寸校验，杆塔强度设计。
根据实际情况，选择钢筋混凝土杆或铁塔，并选择一基直线杆塔和一基耐张杆塔进行设计。
（6）导线及避雷线的防振设计。
确定防振措施，绘制防振锤安装图，接地装置设计。
（7）基础稳定性设计。
内容包括确定基础荷载和基础型式，校验基础上拔和下压稳定，计算基础配筋，绘制基础施工图。
四、毕业设计成品内容（1）设计说明书(含程序开发说明书)及计算书各一份。
500KV输电线路典型毕业设计
东北电力大学毕业设计论文设计题目：长吉单回路送电线路新建工程学院：建筑工程学院班级：土木043班姓名：指导教师：目录500KV吉长送电线路工程第一耐张段总任务书设计摘要第一章架空线力学计算及排塔定位第一节导线的力学计算 4-16第二节地线的力学计算 16-28 第三节排塔定位 29-42 第二章架空线金具设计第一节确定防震措施，绘制防震锤安装图 43-45 第二节选择线路金具，绘制绝缘子串组装图 45-47 第三章电气设计48-54第四章杆塔结构设计第一节杆塔荷载计算 54-63 第二节断线张力荷载计算 63第三节安装荷载计算 63-66第四节荷载组合 66-67第五节 sap2000内力分析及内力验算 67-70第五章基础设计71-77 SAP2000内力分析结果设计总结读书笔记英文翻译附录附录一导线应力弧垂曲线附录二地线应力弧垂曲线附录三导线安装曲线附录四地线安装曲线附录五杆塔风荷载计算分段图参考文献1、《架空送电线路技术规程》SDJ3-792、《架空电力线路设计》王力中编3、《杆塔结构及基础》刘树堂编4、《高压架空送电线路设计手册（第二版）》东北电力学院编5、《线路电器技术》陈化钢编6、《建筑结构荷载规范》GB50009-20017、《高压架空送电线路技术机械计算》周振山编8、《建筑结构制图标准》GB/T 50105-20019、《架空送电线路施工》孙传坤编10、《送电线路金具设计》程应镗编11、《线路运行与检修1000问》山西省电力公晋城送电分公司编第一章 架空线力学计算及排塔定位第一节 导线的力学计算一、设计资料查询，选择导线型号1、耐张段总长6000m ，高差350m ，经过第七气象区。
2、根据《架空送电线路设计》第8页，500kv 送电线路可不验算电晕的导线最小外径为24.362⨯、82.263⨯、46.21⨯，本设计采用四分裂导线，选择导线型号为LGJ240/30。
由《架空送电线路设计》第245页查得所选的导线(LGJ240/30)相关数据如下：导线面积296.275mm A =，导线直径mm d 6.21=，计算拉断力N P 75620=,单位长度质量km kg G /2.9220=，由第47页查得LGJ240/30导线的最终弹性系数2mm /73000N E =，线膨胀系数C /1106.196-⨯=α。

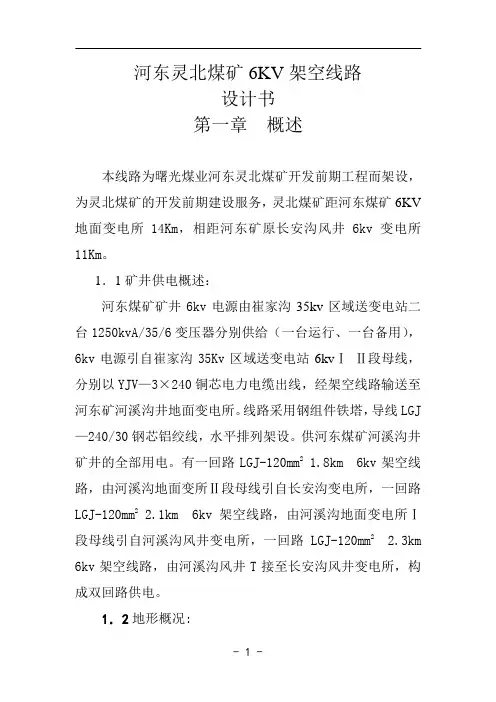

河东灵北煤矿6KV架空线路设计书-精品
河东灵北煤矿6KV架空线路设计书第一章概述本线路为曙光煤业河东灵北煤矿开发前期工程而架设，为灵北煤矿的开发前期建设服务，灵北煤矿距河东煤矿6KV 地面变电所14Km，相距河东矿原长安沟风井6kv变电所11Km。
1．1矿井供电概述：河东煤矿矿井6kv电源由崔家沟35kv区域送变电站二台1250kvA/35/6变压器分别供给（一台运行、一台备用），6kv电源引自崔家沟35Kv区域送变电站6kvⅠⅡ段母线，分别以YJV—3×240铜芯电力电缆出线，经架空线路输送至河东矿河溪沟井地面变电所。
线路采用钢组件铁塔，导线LGJ —240/30钢芯铝绞线，水平排列架设。
供河东煤矿河溪沟井矿井的全部用电。
有一回路LGJ-120mm2 1.8km 6kv架空线路，由河溪沟地面变所Ⅱ段母线引自长安沟变电所，一回路LGJ-120mm2 2.1km 6kv架空线路，由河溪沟地面变电所Ⅰ段母线引自河溪沟风井变电所，一回路LGJ-120mm2 2.3km 6kv架空线路，由河溪沟风井T接至长安沟风井变电所，构成双回路供电。
1．2地形概况:河东煤矿地处灵石县两渡镇,南比走向,东西环山, 南通蒲铁路、汾河、108国道纵贯南北。
灵北煤矿地处两渡镇两渡乡郭家河底，东西走向,南北环山,距108国道约3.2公里由东向西顺沟而进,沿途分别有私营洗煤厂两座,关闭煤矿一座,路经军营坊、宜庄、疙台等村庄到郭家河底，全程9.6公里。
本地区为第Ⅳ类典型气象区，最高气温：+40℃，最低温度：-20℃，最大风速：25m/s，覆冰厚度5mm，年雷暴日：40天。
地形属一般高山丘陵，地理结构复杂，采空区、山体塌陷、滑坡地段较多，土质为粉土（亚粘土可塑类和大块碎石类）和风化岩砂。
崔家沟35KV区域变电所距河东煤矿1.96Km。
第二章供电负荷本线路的供电负荷对象为新开发灵北煤矿初期建设的全部用电，主要负荷统计如下：通风机： 2×75kw；提升绞车： 75kw；绞车： 4×25kw空气风压机： 300Kw水泵： 220kw其它生产设备：700kw地面辅助设备：800kw照明等设备： 500kw使用负荷共计：2845kw第三章输电线路的选择及路径杆位的测量3.1、输电线路路径的选择对灵北高压输电线路路径的选择初步有两种方案3.1.1 方案一：由崔家沟35Kv区域送变电站经35kvⅠⅡ段母联分别馈出两路35Kv线路输送至灵北煤矿，（一次性到位）。
35KV架空输电线路设计毕业设计.doc
前言通过对单回路35KV架空送电线路设计，培养学生运用所学的基本理论和方法解决实际问题的能力，提高学生实际技能以及分析思维能力和综合运用知识能力，使学生能够掌握文献检索查阅分析的基本方法，提高学生阅读外文书刊和进行科学研究的能力。
为使66KV及以下架空电力线路的身机做到供电安全可靠，技能先进,经济合理，便于施工和检修维护，必须认真贯彻国家的技术经济政策，符合发展规划，积极慎重的采用新技术，新材料，新设备。
综合考虑运行，施工，交通条件等因素，统筹兼顾，全面安排，进行多方案的比较，做到经济合理，安全适用。
架空线路设计必须从实际出发，结合地区特点，杆塔结构设计采用以概率理论为基础的极限状态设计方法，用可靠度指标度量结构构件的可靠度，在规定的各种载组合作用下的极限条件，满足线路安全运行的临界状态。
关键词：导线，避雷线设计，金具设计，杆塔结构设计，防雷设计目录前言 .................................................................................................................................. 错误!未定义书签。
第一章导地线设计 ............................................................................................................ 错误!未定义书签。
1.1导线地线设计 ........................................................................................................ 错误!未定义书签。
1.2导线的比载 ............................................................................................................ 错误!未定义书签。
架空输电线路设计课程设计
目录情况说明书一、问题重述 (1)二、模型假设与符号说明 (1)三、问题分析 (2)四、数据预处理与分析 (3)五、判定控制条件 (5)六、判定最大弧垂气象 (6)七、计算各气象条件下应力和弧垂 (7)八、计算安装曲线 (9)九、应力弧垂曲线与安装曲线·················错误!未定义书签。
十、感言··························错误!未定义书签。
十一、参考文献·······················错误!未定义书签。
十二、附录·························错误!未定义书签。
一、问题重述问题背景《架空输电线路设计》这门课程是输电专业大三的第一门专业课，其内容繁复，需要通过输电线路课程设计这门课来巩固相关知识。
应力弧垂曲线表示了各种气象条件下架空线应力和有关弧垂随档距的变化，而安装曲线表示了各种可能施工温度下架空线在无冰、无风气象下的弧垂随档距变化情况，此两类曲线极大方便了工程上的使用。
架空输电线路设计
课程设计(论文)题目名称制作导线的应力弧垂曲线和安装曲线课程名称架空输电线路设计(LGJ-185/45,VIII区) 学生姓名刘光辉学号**********系、专业电气工程系电气工程及其自动化指导教师尹伟华2013年1月6日邵阳学院课程设计（论文）任务书2．此表1式3份，学生、指导教师、教研室各1份。
指导教师（签字）：学生（签字）：邵阳学院课程设计（论文）评阅表学生姓名宁文豪学号1041201185系电气工程系专业班级电气工程及其自动化10输电线路班题目名称制作导线的应力弧垂曲线和安装曲线课程名称架空输电线路设计一、学生自我总结二、指导教师评定2、表中的“评分项目”及“权重”根据各系的考核细则和评分标准确定。
摘要本课程设计是绘制导线的应力弧垂曲线和安装曲线。
先查有关《规程》得到譬如气象、导线的有关参数，再用列表法求得临界档距，并判断有效临界档距和控制气象条件，以控制条件为已知状态，利用状态方程式计算不同档距、各种气象条件下架空线的应力和弧垂值，按一定的比例绘制出应力弧垂曲线和安装曲线。
本课程设计的重点和难点内容是关于状态方程式的求解，要利用有关计算机方面的知识，这对于非计算机专业的我是一个很大的挑战，对我以后的学习与工作都有很好的指导意义。
关键词：临界档距；状态方程式；应力弧垂曲线目录摘要 (I)1有关参数 (1)1.1 气象条件 (1)1.2导线相关参数 (1)1.3各气象条件下导线比载的计算值 (1)2计算临界档距、判断控制气象条件 (4)3绘制应力弧垂曲线 (6)4绘制导线安装曲线 (9)5总结 (10)参考文献 (11)1有关参数1.1气象参数查《规程》得典型气象区ⅤIII的计算用气象条件，如表1-1所示。
1.2导线相关参数查《规程》LGJ-185/45导线的有关参数，如表1-2所示。
表1-2 LGJ-185/45导线有关参数1.3各气象条件下导线比载的计算值1）自重比载γ1（0,0）=(gq/A)⨯10-3=36.51⨯10-3 MPa/m2）冰重比载γ2（15,0）=27.728b(b+d)/A⨯10-3=63.17⨯10-3 MPa/m3）垂直总比载γ3（15,0）=γ1（0,0)+γ2（15,0）=99.68⨯10-3 MPa/m4）无冰风压比载。
110kV架空输电线路毕业设计
1 输电线路基本知识
1.1 输电线路分类
输电线路分类方法很多，按输送电流的种类，可分为交流输电线路和直流输 电线路，按线路架设材料不同，可分为架空输电线路和电缆输电线路。一般主要 按电压等级和回路数分类。
关键词：110kV；线路设计；杆塔；接地
Summary
The graduation design based on design specification, guidelines and policies for the national economic construction, technical regulations, the criterion, in combination with the practical situation of project, ensure reliable power supply, flexible scheduling, meet all technical requirements.
表32各种风速下的风速不均匀系数a设计风速20以下2030303535及以上?100850750700无冰综合比载无冰综合比载即无冰有风时架空线自重比载和无冰风压比载的矢量和即22?r00?r02543490?38?602514覆冰综合比载覆冰综合比载即架空线的垂直总比载和覆冰风压比载的矢量和即22?39??r150?r1510886137151035表33各气象条件下导线比载的计算值比载自重比载覆冰无风无冰综合无冰综合无冰综合覆冰综合?100?350?6010?6015?6025?71510数据3277355163314493295538447437325计算临界档距与判断控制气象条件架空线的状态方程式给出了各种气象条件下架空线应力之间的关系
110KV架空线路电气部分大学课程方案设计书任务书
封面作者：Pan Hongliang仅供个人学习广西电力职业技术学院电力工程系毕业设计任务书课题名称110KV线路电气初步设计专业高压输配电线路施工运行与维护班级电力1113班学号204111324姓名卿泽霖指导教师（签名）年月日教研室主任（签名）年月日任务书填写要求1、毕业设计（论文）任务书由指导教师根据各课题的具体情况填写，经学生所在专业的负责人审查、系主管领导签字后生效。
此任务书应在毕业综合实践开始前一周内填好并发给学生；2、任务书内容必须用黑墨水笔工整书定或按统一设计的电子文档标准格式打印，不得随便涂改或潦草书写，禁止打印在其它纸上后剪贴；3、任务书内填写的内容，必须和学生毕业设计（论文）任务完成的情况相一致，若有变更，应当经过所在专业及系统主管领导审批后方可重新填写；4、任务书内有关“系”、“专业”等名称的填写，应写中文全称，不能写数字代码，学生的“学号”要写全号，请规范化填写；5、任务书内“主要参考文献”的填写，应按国标GB7714—87《文后参考文献著录规则》的要求书写，不能有随意性；6、有关年月日等日期的填写，应当按国标GB/T7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。
如“2002年4月2日”或“2002-04-02”。
毕业设计（论文）的有关说明一、毕业设计（论文）的性质和目的毕业设计（论文）是高等职业学校培养工科应用型学生的一个重要实践性教学环节，是在学生学完全部课程，并完成必要的课程设计和实习、实训的基础上进行的。
毕业综合实践作为高等职业教育教学过程中的最后一个教学环节，与其他教学环节彼此配合，是前面各个教学环节的继续、深化和提高，其内容应符合专业培养目标与规格要求。
毕业设计（论文）环节，除可以培养和锻炼学生综合应用所学的专业理论和技能、独立工作的能力和创造能力外，还能培养学生良好的职业道德、意志品质、心理承受能力和团结协作精神等，使他们毕业后能尽快地适应工作岗位。
三峡大学架空输电线路施工课程设计
（拷的学长的，给大家共享下，错的地自己改改）《架空输电线路施工》课程设计专业：输电线路工程班级学号：2009148205姓名：。
指导老师：江老师三峡大学电气与新能源学院2013年1月目录1 任务书―――――――――――――――――――12 组织施工案―――――――――――――――― 2 2.1课题来源――――――――――――――――― 2 2.2施工案选择――――――――――――――――3 2.3现场布置――――――――――――――――――3 2.4组立程序――――――――――――――――――6 2. 5注意事项―――――――――――――――――10 2.6力学计算――――――――――――――――――10 3施工设备工器具需求―――――――――――――154 施工人员需求――――――――――――――――185 参考书目――――――――――――――――――20第二部分组织施工案2．1课题来源：此次课程设计的杆塔是220KV—Z1型塔，送变电工程公司曾经采用单抱杆分解组立，杆塔呼称高度为27m,重量5745Kg,最大段重量1048Kg,其他尺寸见杆塔示意图1如下：2．2组立案选择：此杆塔是输电线路中比较常见的杆塔，组立的法比较多，参考书目一后，先拟定以下案：1）座腿式抱杆整体组立杆塔，其特点式进行杆塔整体施工布置时使抱杆固定座落在位于上部的两个塔腿，其抱杆根部能够随着铁塔的起立而转动。
抱杆的制造、运输、布置、拆移都比较便；施工设计计算简单。
2）倒落式抱杆整立杆塔，首先在地面把组装好，然后使用倒塔式“人字形”抱杆进行起吊。
3）普通大型吊车组立杆塔。
图14）可以采用冲天抱杆、“士字形”型抱杆进行组立。
5）外拉线抱杆分解组立杆塔，5）拉线分解组塔，采用双吊起立，效率高。
以上案都可以进行组立此塔，此次设计采用外拉线单抱杆组立铁塔，其大致思路如下：在抱杆头部挂有滑轮，通过穿入滑轮的钢绳可以起吊塔材，使其能够固定在铁塔主材之上，随着塔的组装增高，抱杆也随着增高，根部有以尾绳，直至整个铁塔组立完毕，再将抱杆落回地面。
110KV架空输电线路初步设计——毕业设计
110KV架空输电线路初步设计——毕业设计毕业设计（论文）题目110KV架空输电线路初步设计并列英文题目Preliminary Design Of 110KV Overhead Transmission Line系部专业姓名班级指导教师职称副教授论文报告提交日期摘要本设计说明书中的主要内容包括有:首先，通过输送容量及功率因数利用经济电流密度来进行到县级避雷线型号的选择；在选出导线以后，利用已知的气象条件，计算出导线在各种气象条件时的应力及弧垂，进而绘制导线安装曲线图；利用最大弧垂计算出呼称高，选出合适的杆塔及对应的基础形式；最后进行绝缘子的选型以及防雷防振和保护和接地装置。
