2010年中考物理总复习专题--光学
中考物理光学专题复习平面镜成像特点的应用
中考物理光学专题复习平面镜成像特点的应用学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图甲所示，蜡烛a在竖直放置的平面镜MN中所成的像为'a，现将该平面镜竖直向下移动一段距离至图乙所示位置，则蜡烛a在平面镜中（）A．不成像B．仍成像，但像下移距离与平面镜下移距离相同C．仍成像，且像在原来位置D．仍成像，但像下移距离是平面镜下移距离的两倍2．如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛。
有关本实验的说法错误的是（）A．玻璃板应该与桌面垂直B．实验宜在较暗的环境中进行C．眼睛应从B一侧观察成像情况D．蜡烛燃烧较长时间后像物不再重合3．如图所示的是小明从竖直放置的平面镜里看到的对面竖直墙面上所挂电子钟的情景，则这时的实际时间应为（）A．10:21B．21:10C．10:51D．12:01二、填空题4．如图所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像在司机前面斜上方，避免干扰司机视线，保证驾驶安全。
（1）请在图乙中画出AB通过挡风玻璃MN所成的像A'B' _____。
（2）行驶中的汽车，若以AB通过挡风玻璃所成的像A B''为参照物，AB是_____（填运动状态）。
三、作图题5．电影中经常有这样的片段：当一个人不敢直视另一个人时，通常会利用一块小小的镜子偷偷观察对方的眼睛，然后伺机而动。
请你在图中画出A看B的眼睛的光路图（A和B的眼睛用图中点A和点B表示）。
6．按要求作图（请保留作图痕迹），如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜。
7．已画出了由点光源S发出的经平面镜反射后的两条入射光线的反射光线，请你根据成像原理画图找出S在平面镜中所成像的位置，用S 表示。
2010届中考物理专题总复习训练 专题2 光(无答案)人教新课标版
2010届中考物理专题总复习训练专题二光现象【达标检测】一、选择题1．平静的湖面上倒映着美丽的白塔．在这里，“倒映的白塔”是（）A．白塔的影子 B．白塔的实像c．与白塔等大的虚像 D．比白塔略大的虚像2．下列说法正确的是（）A．人离平面镜越近，所成的像越大B．近视眼镜是凸透镜c．从水面上看到水中的鱼，看到的是鱼的虚像D．小孔成像和凸透镜成像均是光沿直线传播形成的3．下列说法正确的是（）A．光照在物体上时，物体的颜色由照射光的颜色决定B．实验表明，色光的混合规律与颜料的混合规律相同C．电视机的遥控器可以发出不同的红外线，来实现电视机的遥控D任何情况下，紫外线的照射对人体都是有利的4．在做观察“凸透镜成像”的实验时，物体放在距离凸透镜60cm处，在光屏上得到一个倒立、缩小的实像，则该凸透镜的焦距可能是 ( )A．20cm B．30cm C．60cm D．80 cm5．下列现象中属于光的色散现象的是 ( )A．雨后天空的彩虹8．水中的月亮 c．黑板“反光” D．小孔成像6．某同学用焦距为lOcm的凸透镜去观察书上的文字，所成的像如图所示，则文字到凸透镜的距离为 ( )A．25cm B．15cm C．6cm l3．12cm7．如图所示为近视眼和远视眼的成像光路图，以下说法正确的是（）A．图(a)为近视眼，应用凹透镜来矫正B．图(a)为远视眼，应用凸透镜来矫正C．图(b)为近视眼，应用凸透镜来矫正D．图(b)为远视眼，应用凹透镜来矫正8．在没有其他光照的情况下，舞台追光灯发出的红光照在穿白色上衣、蓝色裙子的演员身上，观众看到她 ( )A上衣呈红色，裙子呈黑色 B．上衣、裙子都呈红色C上-衣呈白色，裙子呈蓝色 D．上衣、裙子都呈黑色9再一次实验课时，小叶用激光灯对着光滑的大理石地面照射，无意中发现对面粗糙的墙壁上出现一个明亮的光斑，而光滑地面上光斑很暗，对此现象解释较合理的是（）A ．地面吸收了所有的光B ．墙壁对光发生漫反射c ．地面对光发生漫反射 D ．墙壁对光发生镜面反射10．如图所示，能正确表示光从空气进人玻璃中的光路图是 （ ）二、填空题11.光在自然界中能产生很多奇妙的现象，如图4所示就是其中的一些。
中考物理专题复习：光学专题(含答案)
中考物理专题复习：光学专题(含答案)中考物理专题复：光学专题一、知识梳理光条件：___________________________。
的直现象：________、_________、________、_________。
线光速：_______________________________________。
传光年：________________________________。
播规律：___________________________________________。
分类：__________、__________。
光现象：__________、___________、___________。
的作图根据：____________________________________。
反射成像特点：________________________。
平面镜成像成像原理：________________________。
作图依据：___________、____________。
光现定义：____________________________________________。
象规律：____________________________________________。
光的现象：__________、____________、____________。
折作图依据：_________________、____________________。
射定义：_______________________。
色散物体的颜色透明物体：____________________。
不透明物体：__________________。
看不见的光红外线的使用：________________。
紫外线的使用：________________。
感化：________________。
凸透镜成像规律：_____________________________、透________________________________。
初中物理中考总复习课件：第五章-透镜及其应用
【点拨3】 找到物距和像距的关系，根据凸透镜成像规律判 断成像性质及其应用. 规律小结： 一焦定虚实，二焦分大小；实像总倒立，虚像总 正立；（实像）物近像远像变大，物远像近像变 小. （虚像）物近像近像变小. 实像异侧，虚像同 侧.
变式拓展3：（2019·鄂州）在做“探究凸透镜成像 规律”的实验中，某小组同学利用图11甲测出了 透镜的焦距后，正确安装并调节实验装置如图11 乙所示，在光屏上得到一个清晰的像. 下列说法正 确的是（ ）
2. 投影仪是利用 凸透镜 来成像的，成像时，物体 到镜头的距离要 大于一倍焦距小于二倍焦距 ， 它成的是 倒立 、 放大 的 实 像.
3. 放大镜是 凸透 镜，它成 正立 、放大 的 虚 像， 使用放大镜时，被观察物体必须放在凸透镜的 . 焦点以内.
四、 眼睛和眼镜（10年2考，2017、2011年考）
A. 由甲图可知该透镜焦距为40cm B. 乙图中成的是倒立放大的实像，符合放大镜的 成像原理
C. 在乙图中保持凸透镜的位置不变，将蜡烛与光 屏的位置互换，则成像情况符合投影仪的原理
D. 如果在烛焰与透镜之间放置一近视眼镜的镜片， 则将光屏适当左移可得一个清晰的像 C
回归课本
1. 某同学为进一步了解“视力矫正”的原理，利用 探究凸透镜成像规律的装置做了实验. 他在发光体和 凸透镜之间放置不同类型的眼镜片，观察到了如下 现象. （1）将近视眼镜片放在发光体与凸透镜之间，光屏 上原来清晰的像变模糊了；使光屏远离透镜，又能 在光屏上看到发光体清晰的像. 这说明近视眼镜对光 线有 发散 作用，它应该是 凹 透镜. 由此 可知，在近视眼得到矫正之前，物体的像成在视网 膜的 前方 （选填“前方”或“后方”）.
探究焦距变化 对成像的影响
中考物理总复习《光学实验题》专项练习题-附答案
中考物理总复习《光学实验题》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________小孔成像实验1．学习了光学知识以后，爱动脑筋的锐锐和辰辰同学想自己探究小孔成像现象，如图所示，他们在两个空罐的底部分别打上一个圆孔和一个方孔，再用两片半透明的塑料膜蒙住罐口，分别将小孔对着烛焰和灯丝，可看到烛焰和灯丝通过小孔所成的像。
（1）分析比较甲、乙两图，可以得出结论：像的形状与无关；（2）分析比较甲、丙两图，可以得出结论：像的形状与有关；（3）通过实验，可以看到烛焰和灯丝在塑料膜上成的都是（选填“正立”或“倒立”）的实像，说明小孔成像的原理是：。
（4）晴天在树荫下的圆形光斑就是通过树叶间的小孔在地面上所成的像。
2．学习了光的直线传播知识后，小明利用生活中的废旧物品探究小孔成像，他用一次性杯子和半透明薄膜做了一个“针孔照相机”，他在一次性杯子的底部用针戳了一个小孔，在杯口蒙上一层半透明薄膜。
（如图甲所示）（1）小明在明亮的实验室用这个“针孔照相机”来观察蜡烛通过小孔所成的像（如图乙所示），观察方法正确的是（选填“A”或“B”）（2）图中烛焰在塑料薄膜上所成的像是（填“实像”或“虚像”）；其成像的原理是；（3）实验中蜡烛燃烧变短，则它在薄膜上的像将向（填“上”或“下”）方向移动；小明改进方法后用“针孔照相机”再观察蜡烛通过小孔所成的像，并发现增大孔到蜡烛的距离，可观察到半透明薄膜上蜡烛的像（选填“变大”、“变小”或“不变”）。
（4）小明在另一个一次性杯子底部挖了一个小三角形的小孔，继续在同位置观察同一个蜡烛，发现在半透明薄膜上的像的形状（选填“有”或“没有”）变化。
（5）小明和小华在硬纸板上挖孔来研究太阳的小孔成像，为了研究孔的大小对光斑形状的影响，小明设计了图1的装置，小华设计了图2的装置，（其中乙均为不透明卡纸），如图所示。
接着，从图示位置沿箭头方向水平移动乙，改变孔的大小，同时观察光斑形状的变化情况。
中考物理—光学问题求解方法的综合压轴题专题复习含答案

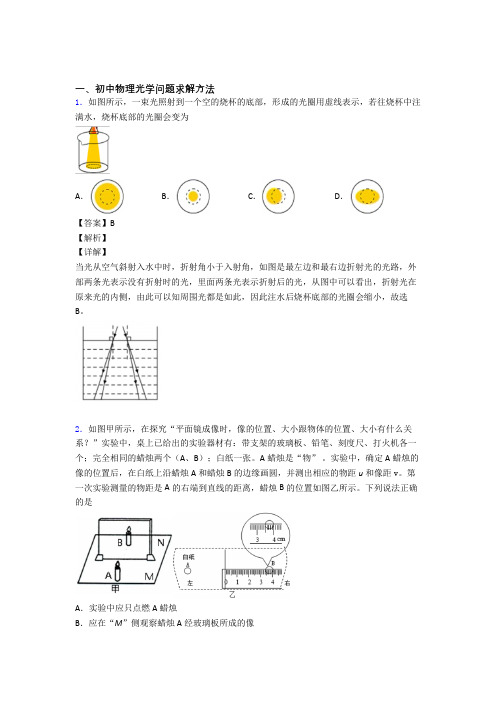

一、初中物理光学问题求解方法1．如图所示，一束光照射到一个空的烧杯的底部，形成的光圈用虚线表示，若往烧杯中注满水，烧杯底部的光圈会变为A．B．C．D．【答案】B【解析】【详解】当光从空气斜射入水中时，折射角小于入射角，如图是最左边和最右边折射光的光路，外部两条光表示没有折射时的光，里面两条光表示折射后的光，从图中可以看出，折射光在原来光的内侧，由此可以知周围光都是如此，因此注水后烧杯底部的光圈会缩小，故选B。
2．如图甲所示，在探究“平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？”实验中，桌上已给出的实验器材有：带支架的玻璃板、铅笔、刻度尺、打火机各一个；完全相同的蜡烛两个（A、B）；白纸一张。
A蜡烛是“物”。
实验中，确定A蜡烛的像的位置后，在白纸上沿蜡烛A和蜡烛B的边缘画圆，并测出相应的物距u和像距v。
第一次实验测量的物距是A的右端到直线的距离，蜡烛B的位置如图乙所示。
下列说法正确的是A．实验中应只点燃A蜡烛B．应在“M”侧观察蜡烛A经玻璃板所成的像C．多次改变A蜡烛的位置，获得多组数据是为了减小误差D．第一次实验测量的像距v1＝3.50cm【答案】ABD【解析】【详解】AB．做实验时，只点燃蜡烛A，蜡烛A在玻璃板中成像，观察蜡烛的像时，眼睛要在蜡烛A的一侧，眼睛既能看到蜡烛A，又能看到代替蜡烛A像的蜡烛B，当B好像被点燃时，说明B与A的像完全重合，说明A与A的像大小相同；故A、B正确；C．实验中，多次改变A蜡烛的位置，主要是为了获得多组数据归纳出物理规律，使实验结论具有普遍性，故C错误；D．实验测量的物距是A的右端到直线的距离，则根据对称性可知，像距应是B的左端到直线的距离，由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即此刻度尺的分度值为1mm，所以此时对应的像距v=3.50cm，故D正确。
3．有一个焦距为f的凸透镜，现在将一个物体从离凸透镜4f处沿主光轴移动到1.5f处，在此过程中（）A．物体和像之间的距离一直在减小B．物体和像之间的最小距离为4fC．像的大小和物体大小的比值先减小后增大 D．像移动速度与物体移动速度的比值先减小后增大【答案】BD【解析】【详解】A．从4f向2f移动过程中，物体和像之间的距离减小，从2f继续向1.5f处移动过程中，物体和像之间的距离增大，物体和像之间的距离先减小后增大，故不符合题意；B．当物距等于2f时，像距等于2f，物体和像之间的距离最小为4f，故符合题意；C．成实像时，物近像远像变大，物体从离凸透镜4f处沿主光轴移动到1.5f处，物大小不变，像一直变大，因此像的大小和物体大小的比值一直变大，故不符合题意；D．从4f向2f移动过程中，物体移动速度大于像的移动速度，从2f继续向1.5f处移动过程中，物体移动速度小于像的移动速度，因此像移动速度与物体移动速度的比值先减小后增大，故符合题意。
中考物理总复习《光学》专项检测卷(含有答案)
中考物理总复习《光学》专项检测卷(含有答案)学校:___________班级：___________姓名：___________考号：___________本试卷满分70分。
考试时间70分钟。
本试卷中g取10N/kg一、选择题(共12 题，每题2分，共24分，在每题给出的四个选项中，只有一项符合题目要求)1.下列现象中，由光的直线传播形成的是（）A．白光透过三棱镜B．水中的倒影C．透过大水球看远处D．日食的形成2.人眼球的折光系统整体作用相当于光轴可转、焦距可变的凸透镜。
其特点是物距必须大于二倍焦距，所以只能在视网膜上成倒立、缩小的实像。
在某同学从低头写字到抬头看黑板的过程中，其眼球折光系统的焦距将（）A．变大B．变小C．不变D．先变大后变小3.富乐山公园是一个集古典园林建筑、自然山水风光与三国文化于一体的大型山林公园主题园。
豫州园中1.2m深的荷花池内，一只立于荷尖上的蜻蜓距水面0.5m（如图），蜻蜓在水中的像（）A．在水面下3.4m深处B．与蜻蜓相距1.0mC．因光的折射而形成D．是比蜻蜓略小的虚像4.在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图像，根据图像可知（）A．该凸透镜的焦距为20cmB．当物距为30cm时，成倒立、缩小的实像C．当物距为8cm时，成倒立、放大的实像D．把物体从距凸透镜15cm处移至30cm处的过程中，像逐渐变大5.下列透镜在使用中的应用原理与其他不同的是（）A．投影仪的镜头B．显微镜的物镜C．望远镜的物镜D．电影放映机6.平面镜前有一物体AB，不透光的屏CD放在AB和平面镜之间，二者在竖直方向上的长度相同，如图所示，并且屏的下端与AB的中点等高，那么（）A．平面镜中只有AB下半部的像B．平面镜中只有AB上半部的像C．平面镜中仍能成AB完整的虚像，在平面镜前任何位置都可以看到D．平面镜中仍能成AB完整的虚像，但在平面镜前一定范围内才可看到7.人脸识别，是基于人的脸部特征信息进行身份识别的一种生物识别技术，如图所示。
中考物理专题复习-光学作图
中考物理专题复习-光学作图1．如图所示，平行玻璃砖A侧有一发光点S，请用作图法作出从B侧看到S的像S′的光路图。
2．请补全从空气射向水面的入射光线。
3．请在图中画出由S点发出的光，经过凸透镜后的折射光线，并请你在图上大致画出S点所对应的像。
4．在图中画出物体AB在平面镜MN中的像A′B′。
5．如图所示，请画出a、b两束光的折射光线。
6．请你完成凹透镜的两条光线的光路。
7．如图所示，是光线经过凸透镜后的折射光线，请补充凸透镜左边的入射光线，并画出进入水中的折射光线的大致位置（F为凸透镜右侧焦点，同时也是光线进入水中的入射点）8．如图所示，一束激光正好对准半圆形玻璃的中心照射，试作图表示光的大致传播路径（提示：光路要完整）。
9．根据图中的入射光线和折射光线，将透镜的种类画在虚线框内。
10．将图中的光路补充完整，画出入射或折射光线。
11．完成如图所示的光路图。
12．在下列虚线框内画出合适的透镜。
13．如图甲所示，小明看到被霓虹灯妆点的唐河老大桥倒映在河面上，构成一幅美轮美奂的画面。
请在图乙中画出小明看到水中的一只霓虹灯的光路图。
14．按要求作图（请保留作图痕迹）。
如图所示，水池的侧壁上安装了一盏小射灯A，站在水池旁边的小杰（眼睛在C点）（即图中的C点）的光路图。
15．如图所示，若射向平面镜的一束光OA经镜面反射后恰沿平行于凸透镜主光轴的方向射出，请在图中画出：①平面镜放置的位置；②通过凸透镜后的折射光线。
16．光线AO以45°入射角射向平面镜。
请根据光的反射定律，在图中画出反射光线OB。
17．如图甲所示，在小宁与平面镜之间有一只杯子，为何杯子和杯子的像在小宁眼球视网膜上成的像大小不同？根据“平面镜成像”、“视觉的形成”等有关知识，请你在图丙中画出杯子AB在视网膜上成的像A'B'。
（要求：先根据平面镜成像规律画出AB，再用图乙的方法画出A'B'）18．如图所示半圆玻璃砖，O为半玻璃砖的圆心，请画出一束光从空气斜射到O点后进入到玻璃砖的光路图。
中考物理专题复习之光学作图专题复习
u>2f f<v<2f 倒立、缩小、实像 (2020·辽宁丹东)如图,凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合,凹透镜的虚焦点为F1,凸透镜的焦点为F2,一条光线经凹透镜(该光线的延长线过凹透镜的虚焦点F1)折
。
小组合作
【得分提醒】
1.必须使用尺规作图。
2.线的虚实要分清:实际光线、界面一定用实线, 法线、光线的延长线及其他辅助线一定用虚线。
3.每条光线都要标注箭头。
4.反射两角相等,不能看着差别较大，折射空气中
角大。
A
空气
O
B
A
空气
O
B
空气
O
空气
O
空气
O
光路可逆，去掉箭头
仔细看看，有啥发现？
7种模型
健身爱好者小宇，想在训练过程中能够看到自己背部正中的肌肉的情况（不是斜视），给你3块平面镜，该如何摆放呢？如图所示（所给图为俯视图），请你完成这个光路图。
子 在下图中，请完成入射光线从左边射向凹透镜折射后，再由凸透镜折射后，最后由平面镜反射的光路。
这7种模型
后可 能是什么 样子呢？
范例1
（2020湖南娄底）如 图，OA是光源S发出的 一条经平面镜反射后的 反射光线，反射光线OA 经过了凸透镜焦点F， 请作出OA的入射光线和 经凸透镜折射后的折射 光线。
反馈练习1
如图所示，水中立 有一凹透镜，请作出 这条光线经过凹透镜 的入射光线，以及折 射入水前的光线。(方 向大致符合物理规律 即可)
反馈练习2
(2020·辽宁丹东)如图,凹透镜与凸透镜的主光轴平行且凸透镜的 主光轴与水面重合,凹透镜的虚焦点为F1,凸透镜的焦点为F2,一条 光线经凹透镜(该光线的延长线过凹透镜的虚焦点F1)折射后射向 凸透镜,后经凸透镜折射后最终射入水中,请画出此过程的光路图 。
中考物理压轴题专题复习——光学问题求解方法的综合及答案解析
一、初中物理光学问题求解方法1．如图所示，水平桌面上斜放着一个平面镜M，桌面上的小球按图示方向滚动．要使小球在平面镜中所成的像沿竖直方向下落，则镜面与桌面间的夹角α应为（）A．90°B．60°C．45°D．30°【答案】C【解析】【分析】【详解】根据题意，小球水平向右运动，小球的像竖直向下运动．根据平面镜成像的特点可知，小球实际的运动路线与它的像运动路线应该是关于平面镜对称的，所以平面镜应当是两条路线的角平分线．所以图中的．故C符合题意．2．如图所示，小宇将凸透镜（f=10cm）固定在光具座40cm的位置，探究凸透镜成像规律。
下列说法正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰的像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像D．蜡烛燃烧一段时间后变短，像成在光屏的下方，可将透镜的高度向下调，使像成在光屏中心【答案】ABC【解析】【分析】【详解】A．根据“无论实像或虚像，物体靠近焦点像都变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，所成的虚像将变小，故A正确；B．能在光屏上成清晰像的是实像，实像是实际光线会聚成的，当把光屏去掉后，实际光线会聚成实像后继续传播，进入人的眼睛，故B正确；C．将蜡烛放在10cm处时，物距为30cm，而焦距为10cm，即物距大于两倍焦距，光屏上能承接到的是倒立缩小的像，故C正确；D ．蜡烛燃烧一段时间后变短，根据光的直线传播原理，则成的像会偏向光屏上方，可向下适当调整凸透镜，故D 不正确。
故选ABC 。
3．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。
以下判断正确的是（ ）A ．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动【答案】BC【解析】【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f >20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》1 2010年中考物理总复习专题--光学（一）光的直线传播1. 光在同一种均匀的介质中是沿直线传播的，要会利用光的这种性质解决、解释生产和生活中的简单问题。
2. 光在不同介质中传播的速度不同，光在真空中的速度是s m /1038，光在其他介质中的速度比在真空中的速度小，应用以上规律可以推算出距离。
3. 用实际例子来证明光在同种均匀的介质中是沿直线传播的。
（二）光的反射1. 光射到物体表面上的时候，有一部分光被物体表面反射回去的现象叫光的反射。
2. 光的反射定律：反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线的两侧；反射角等于入射角。
光在反射时光路是可逆的。
利用以上的规律解决控制光路的问题，达到理论联系实际的目的。
3. 光射到任何表面都会发生反射。
光在平滑表面上的反射叫镜面反射；光在粗糙不平的表面上的反射叫漫反射。
镜面反射和漫反射都遵守光的反射定律。
根据两种不同反射特点，解释一些现象，说明它们的简单应用。
（三）平面镜成像平面镜成像特点：物体在平面镜里成的是虚像；像和物体大小相等，它们的连线跟镜面垂直，它们到镜面的距离相等。
利用以上特点画平面镜成像图、确定平面镜位置，通过光源的虚像找入射点、确定平面镜所成虚像的观察范围及解决其他实际问题。
（四）光的折射1. 光从一种介质斜射入另一种介质时，传播方向一般会发生变化，这种现象叫做光的折射。
2. 光的折射规律：折射光线与入射光线、法线在同一平面内；折射光线和入射光线分居法线两侧；光从空气斜射入水和其他介质中时，折射角小于入射角；当入射角增大时折射角也增大，但总是小于入射角；当光线垂直射向介质表面时，传播方向不改变；在折射时光路是可逆的。
应用以上知识解决平板玻璃侧移、三棱镜偏折、透过不同介质观察物体位置等问题。
（五）透镜透镜有两类：凸透镜和凹透镜。
凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
需要掌握三条特殊光线的光路。
教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》2 （六）凸透镜成像凸透镜成像及应用表化。
[例1] 如图1解析：出折射光线。
答案：截取O S ='点作出折射角比入射角小的折射光线AC 。
如图2所示，为入射角；为反射角；AC N '∠为折射角。
教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》3射角，[例2] 解析：答案：镜于O 的反射定律作图也可，但要繁琐许多。
[例3] 如图5所示，用自制的针孔照相机观察烛焰，有以下四种说法，其中正确的有（ ）A. 薄膜上出现的像是倒立的B. 薄膜上的像可能是缩小的也可能是放大的C. 保持小孔和烛焰的距离不变，向后拉动薄膜，烛焰的像更明亮D. 保持小孔和烛焰的距离不变，向前推动薄膜，烛焰的像变小拓展延伸：对本题如果分析不全，很容易漏选D，对针孔照相机，要弄懂其原理，原理弄懂了，关于它的各种说法就能辨别真伪了。
[例4] 为什么从圆形玻璃鱼缸的上方看水显得浅？从旁边看鱼显得大？把鱼缸放在阳光下，为什么鱼缸的影子里有个较亮的光斑？解析：要学会联想法，鱼缸中间凸起，使我们想到鱼缸相当于一个凸透镜，用凸透镜解释缸中鱼变大，在太阳下有光斑就不困难了。
答案：从鱼缸上方看鱼缸，鱼缸底上的光通过水射向空气发生了折射，故看起来显得浅；从旁边看，凸形的水相当于一个凸透镜，金鱼游到鱼缸边附近时，处在这个凸透镜的焦点之内，凸透镜起放大镜的作用，我们实际上看到了金鱼的放大的虚像，鱼缸在太阳光下相当于一个凸透镜，对太阳光有会聚作用，会聚点处形成一个较亮的光斑。
找出规律：凡是联系实际的题，我们要善于将实际情况与一些物理模型进行对比，看它是否符合某一物理模型的特征；找到了物理模型，就能用物理原理来解释现象了。
[例5] 如图6所示，OC，OD是光从空气射入玻璃发生折射的光的传播路线，EF是空气与玻璃的分界面，N为法线，图中A侧物质是，B侧物质是，入射角是，折OD与侧物质教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》5[例6] 如图8所示，由A 点发出一束激光在液面MN 上的O 点发生反射，反射光线的光斑射到B 点，由于液面高度发生变化，反射光斑由B 移到C 点（B 和C 是屋顶上的两点），试用作图法画出液面变化的高度。
图8解析：由于液面上升或下降，A 点虚像不好确定，所以不好找虚像。
根据题意，入射光线的方向是不会改变的，由于液面总是水平的，故入射角不会改变，由反射定律，反射角也不会改变，所以液面改变后，反射光线的方向应当与BO 平行，根据这一思路，就很好作图了。
答案：过C 点作BO 的平行线交AO 的延长线于O '，过O '作MN 的平行线N M ''，N M ''与MN 的距离就是所求的h ，如图9所示。
6教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》该像是（）A. 放大的B. 缩小的C. 等大的D. 虚像7教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》8 解析：根据题意，由于是在屏上成像，肯定是实像；又由于像距大于物距，说明物体处于1倍焦距到2倍焦距之间，所以成的像是放大倒立实像。
答案：A方法提炼：凸透镜成像问题中，在屏上成像，肯定是实像，虚像只能用眼看到。
在成像问题中，不管是平面镜、凸透镜还是凹透镜（组合光具除外），只要是虚像，必是正立的，实像必是倒立的，凸透镜（或凹透镜）成像，像距大于物距，必是放大的像，物距大于像距，必是缩小的像，这些结论对快速解题有很好的作用。
【模拟试题】（答题时间：60分钟）一. 单项选择题1. 下列说法中，不正确．．．的是（ ） A. 光在玻璃中的速度比在真空中小 B. 光在真空中的速度是s km /1035C. 光在同一种均匀介质中沿直线传播D. 光在空气中的传播速度是340m/s2. 关于SARS 病毒传播的下列说法中，正确的是（ ）A. 它通过光线传播，看一下非典病人就会被传染上B. 跟非典病人打电话，就会被传染得病C. SARS 病毒通过飞沫、水等传播D. 只要不跟非典病人握手，就不会被传染上SARS 病毒3. 下列现象中，不能用光的直线传播来解释的是（ ）A. 不透明的物体被光线照射时，后面形成影子B. 日食、月食的形成C. 平静的湖面上看到山的倒影D. 晚上探照灯的光束照到很远4. 潜望镜观察到的像是下列情况的哪一种（ ）A. 正立缩小的实像B. 正立等大的实像C. 倒立放大的虚像D. 正立等大的虚像5. 晚上在水平面上铺上一张白纸，把一块小平面镜放在纸上，让手电筒的光正对着平面镜照射，从侧面看去（ ）A. 镜面、白纸都是亮的，因为都有光的反射B. 镜面、白纸都是暗的，因为侧面没有反射光线C. 镜面是暗的，因为它发生的是镜面反射，纸是亮的，因为它发生的是漫反射D. 镜面是亮的，因为它发生的是镜面反射，纸是暗的，因为它发生的是漫反射6. 平面镜厚2mm ，一只铅笔尖贴着镜面，则笔尖和它的像之间的距离为（ ）A. 1mmB. 2mmC. 4mmD. 8mm7. 如图1所示，是某同学从平面镜里看到的挂在墙上走时准确的时钟的像，则这时的实际时间是（ ）A. 10时10分B. 13时50分C. 14时52分D. 10时20分教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》9 D. 平面镜所成的像一定是等大的虚像9. 用凸透镜在光屏上得到火焰的像，如果用黑纸遮住凸透镜的下半部，屏上的像（ ）A. 上半部分没有了B. 下半部分没有了C. 无任何变化D. 依然完整，光亮度减弱10. 测绘人员绘制地图时从高空向地面照相，若相机镜头焦距为50mm ，则胶片到镜头的距离（ ）A. 100mm 外B. 恰为50mmC.50mm 以内D. 略大于50mm11. 凸透镜的焦距是f ，将物体从距离透镜f 6处移到距透镜f 3处，物与像之间的距离（ ）A. 变大B. 不变C. 变小D. 无法判断12. 小周拿着一个直径比较大的放大镜，伸直手臂观看远处的物体，可以看到物体的像，下列说法正确的是（ ）A. 观察到的像一定是正立的像B. 观察到的像一定是虚像C. 观察到的像一定是倒立的像D. 观察到的像一定是放大的像13. 人站在平面镜前以0.5m/s 的速度向镜走去，此时镜中的像向镜面移动的速度为（ ）A. 1 m/sB. 0.5m/sC. 0m/sD. 0.25m/s14. 在焦距是20cm 的凸透镜正前方100cm 处，一个物体以10cm/s 的速度沿透镜主光轴靠近透镜，当物体运动到第6s 时，此时物体所成像为（ ）A. 倒立、放大实像B. 倒立、缩小实像C. 正立、放大虚像D. 等大、倒立实像15. 用“傻瓜”照相机照集体照时，从取景框内发现左侧有部分人超过取景框范围，为了照出满意的照片，应该（ ）A. 照相机略向左转B. 照相机略向右转C. 照相机离人群稍远一点D. 照相机离人群稍近一点二. 填空题16. 太阳光与地面成30°角，为使太阳光平行地面传播，平面镜与地面应成 或 角；若太阳光与平面镜成30°角，此时反射光平行地面射出，则平面镜与地面 角。
17. 早晨，我们看见太阳的视位置比它的实际位置要高一些（如图2所示），这是光的 现象。
教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》10 成 度角，如果铅笔尖紧贴镜面时，笔尖距它的像的距离为4mm ，则镜子的厚度为 m 。
19. 光在真空中的传播速度是 km/s ，光在空气中的速度十分接近光在 中的速度，也可以认为是 m/s 。
20. 站在河边看到清澈水中的游鱼和山的倒影，实际看到的是鱼的 像和山的 像。
前者是由于光的 造成的，后者是由于光的 造成的。
21. 幻灯机的镜头相当于一个 ，透明的幻灯片到镜头的距离比镜头 稍大，用强光照射幻灯片，可以把幻灯片上的画面放映到 上，形成 立 的 像，为了使观众看到正立的像，幻灯片要 着播在架上，聚光镜的作用是增加照到幻灯片上的。
【试题答案】1. D 导解：光在空气中的传播速度是s m /1038 。
2. C 导解：掌握SARS 传播与预防的常识。
教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》11 3. C 导解：平静的湖面上看到山的倒影是光的反射形成的。
4. D 导解：潜望镜有两个平面镜物体经平面镜两次成像。
5. C 导解：平面镜发生镜面反射，白纸发生的是漫反射。
