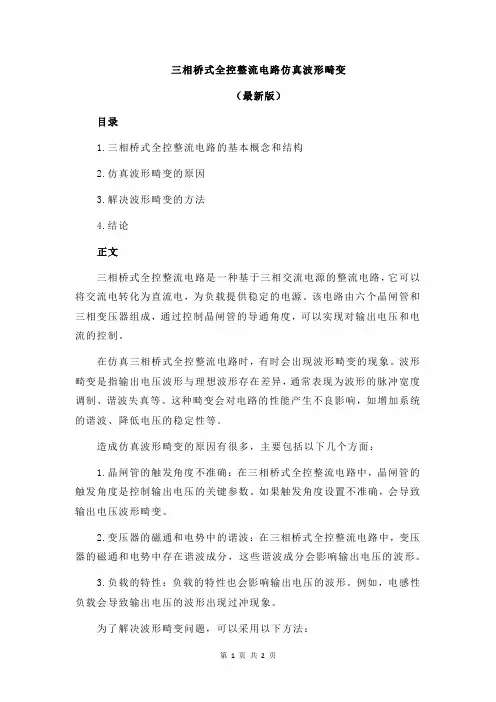

三相桥式全控整流电路仿真波形畸变
三相桥式全控整流电路仿真波形畸变（最新版）目录1.三相桥式全控整流电路的基本概念和结构2.仿真波形畸变的原因3.解决波形畸变的方法4.结论正文三相桥式全控整流电路是一种基于三相交流电源的整流电路，它可以将交流电转化为直流电，为负载提供稳定的电源。
该电路由六个晶闸管和三相变压器组成，通过控制晶闸管的导通角度，可以实现对输出电压和电流的控制。
在仿真三相桥式全控整流电路时，有时会出现波形畸变的现象。
波形畸变是指输出电压波形与理想波形存在差异，通常表现为波形的脉冲宽度调制、谐波失真等。
这种畸变会对电路的性能产生不良影响，如增加系统的谐波、降低电压的稳定性等。
造成仿真波形畸变的原因有很多，主要包括以下几个方面：1.晶闸管的触发角度不准确：在三相桥式全控整流电路中，晶闸管的触发角度是控制输出电压的关键参数。
如果触发角度设置不准确，会导致输出电压波形畸变。
2.变压器的磁通和电势中的谐波：在三相桥式全控整流电路中，变压器的磁通和电势中存在谐波成分，这些谐波成分会影响输出电压的波形。
3.负载的特性：负载的特性也会影响输出电压的波形。
例如，电感性负载会导致输出电压的波形出现过冲现象。
为了解决波形畸变问题，可以采用以下方法：1.调整晶闸管的触发角度：通过调整触发角度，可以控制输出电压的波形。
通常，需要根据负载的特性和系统的要求，合理设置触发角度。
2.优化变压器的设计：通过优化变压器的设计，可以减小磁通和电势中的谐波成分，从而改善输出电压的波形。
3.选择合适的负载：根据电路的特性，选择合适的负载，可以减小输出电压波形的畸变。
总之，三相桥式全控整流电路仿真波形畸变是一种常见的现象。
三相交流电路分析仿真实验
三项交流电路分析仿真实验1、 电路课程设计目的：（1） 熟悉并验证三项电路分析的方法（2） 练习ewb 软件中三项电路的模拟2、 仿真电路设计原理：对称三项电路的电源及负载均可使用星形或三角形连接。
其各项相电压与线电压的关系如下图所示下图所示电路接到线电压为380V 的对称三相交流电源上，已知220N R =Ω，11100R wL wC===Ω，3300R =Ω，求电阻N R 两端的电压电源相电压：220A B C U U U V ==== 设2200A U ︒=∠，220120B U ︒=∠-，220120C U ︒=∠对1N 、2N 分别列式可得：1221111111()(2200220120220120)30030030022022030011111111()2200220120220120100100100220220100100100N N N N U U U U j j j j ︒︒︒︒︒︒⎧+++-=∠+∠+∠-⎪⎪⎨⎪+++-=∠+∠-+∠--⎪⎩ 由前式可得：12121115()010*********N N N N U U U U +-=⇒= 由后势可得：22111522221221()()()100220220161010221022N N U U j j j j +-=+++-+2122.7N U V ⇒==- 则有：211211122.784.3616N R N N N N U U U U V ==-== 3、 电路设计内容与步骤如下图所示设计仿真电路。
利用电压表直接测出N R 两端电压值，再利用示波器观察1N 、2N 两节点处的电压，验证它们相位相同。
设电源频率为50Hz ，则100318.31502L mH π==⨯ 131.831502100C F μπ==⨯⨯如图所示，84.37N R U V =示波器显示如下图所示：红色图像为1N U 波形，蓝色为2N U 波形。
三相交流调压调速系统设计与仿真
三相交流调压调速系统设计与仿真三相交流调压调速系统是一种常见的电力系统控制技术，广泛应用于电机驱动、风力发电、太阳能发电等领域。
调压调速系统的设计和仿真是一个重要的环节，可以通过仿真分析系统的性能、稳定性和可靠性等，从而指导实际系统的设计和运行。
首先，三相交流调压调速系统主要由三相桥式整流电路、直流侧LC 滤波器、逆变器、电机负载以及控制系统组成。
为了设计一个稳定可靠的系统，首先需要确定系统的输入电压和输出电压、电流的需求。
根据需求确定整流电路和逆变器的参数。
其次，根据确定的参数，进行系统的电路设计，包括整流电路、滤波器和逆变器。
整流电路采用桥式整流电路，可以将交流电转换为直流电；滤波器用于滤除整流电路输出的直流电中的高频脉动；逆变器将直流电转换为交流电，并输出给电机负载。
然后，设计系统的控制策略。
调压调速系统的控制策略通常包括电压闭环控制和速度闭环控制。
电压闭环控制用于控制逆变器输出的交流电电压，保持其稳定在设定值附近；速度闭环控制用于控制电机负载的转速，保持其稳定在设定值附近。
最后，进行系统的仿真。
利用电力仿真软件，可以对系统进行仿真分析，评估其性能、稳定性和可靠性。
通过仿真可以观察系统的响应过程、稳态性能以及系统动态参数等，并进行相应的调整和优化。
在仿真过程中，可以分别对电压闭环控制和速度闭环控制进行仿真。
首先，电压闭环控制仿真分析逆变器输出的交流电电压是否在设定值附近稳定；其次，速度闭环控制仿真分析电机负载的转速是否在设定值附近稳定。
通过分析仿真结果，可以发现系统的问题并进行相应的改进。
综上所述，三相交流调压调速系统的设计与仿真是一个重要的环节，可以帮助工程师评估系统性能并进行优化。
通过合理的参数选择、电路设计和控制策略，可以设计出稳定可靠的调压调速系统，满足实际应用需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于三相交流电路的仿真实验
庄烨 8
摘要：在Multisim中建立三相交流电路，设计实验电路参数，通过软件所提供的仪表进行仿真实验，处理实验数据，进行实验分析，研究三相交流电路的特性。
关键词：三相交流电路、星形连接、中线、三角形连接。
引言：在Multisim仿真软件中进行模拟实验，很好的避开了实验室中场地、设备、数量的限制，如同实验操作台的界面很好的展示实验数据，更方便对三相交流电路的分析，使实验的结果更加清晰的展现出来。
实验目的
学习三相交流电路负载的星形与三角形连接方法。
进一步了解三相交流电路星形与三角形连接时，对称、不对称的线、相电压及线、相电流的关系。
加深理解中线在三相电路星形连接中的重要性。
实验原理
在三相电源对称的情况下，三相负载可以接成星形（Ｙ接)或三角形(△接)。
三相四线制电源的电压值一般是指线电压的有效值。
如“三相380V电源”是指线电压380V，其相电压为220V；而“三相220V电源”则是指线电压220V，其相电压为127V。
1. 负载作Y形联接
当负载采用三相四线制(Yo)联接时，即在有中线的情况下，不论
负载是否对称，线电压U l是相电压UP的3倍，线电流I l等于相电流Ip，即
U1=Up
3，I1=I p
当负载对称时，各相电流相等，流过中线的电流Io＝0，所以可以省去中线。
若三相负载不对称而又无中线(即三相三线制Y接)时，UP≠1/3 U l，负载的三个相电压不再平衡，各相电流也不相等，致使负载轻的那一相因相电压过高而遭受损坏，负载重的一相也会因相电压过低不能正常工作。
所以，不对称三相负载作Y联接时，必须采用三相四线制接法，即Yo接法，而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。
2. 负载作△形联接
当三相负载作△形联接时，不论负载是否对称，其相电压均等于线电压，即U l＝U p；若负载对称时，其相电流也对称，相电流与线电流之间的关系为：I l＝3Ip；
若负载不对称时，相电流与线电流之间不再是3关系即：I l≠3Ip 当三相负载作△形联接时，不论负载是否对称，只要电源的线电压U l对称，加在三相负载上的电压U p仍是对称的，对各相负载工作没有影响。
如图连接实验电路，示波器显示如下图，判断相序。
Y型连接有中线负载对称
如图连接电路，测出线、相电流及中线电流。
AC 1e-009
连上电压表，分别测出线、相电压及中线电压。
AC 1e-009
Y型连接无中线负载对称
如图连接电路，测出线、相电流及中线电流。
连上电压表，分别测出线、相电压及中线电压。
AC 10M
Y型连接有中线负载不对称
如图连接电路，测出线、相电流及中线电流。
连上电压表，分别测出线、相电压及中线电压。
AC 1e-009W
Y型连接无中线负载不对称
如图连接电路，测出线、相电流及中线电流。
连上电压表，分别测出线、相电压及中线电压。
AC 10M
三角形连接负载对称
如图连接电路，测出线、相电流。
连上电压表，分别测出线、相电压。
三角型连接负载不对称
Key = 6
W
Key = 6
W
如图连接电路，测出线、相电流。
连上电压表，分别测出线、相电压及中线电压。
Key = 6
W
Key = 6
W
实验结果及分析
三相星形负载的三相电路中，不论三相负载对称与否，三相负载电压都是相等的，线电压约是相电压的√3倍。
当三相负载对称时，中线电流位零，且各相的线电流相等；当三线负载不对称是，中线电流不再为零，线电流也不再相等。
三相星形负载的三相电路中，线电压约是相电压的√3倍。
当三相负载对称时，三相负载电压是对称相等的，且各相的线电流相等；当三相负载不对称时，三相负载电压不再对称且线电流也不再相等。
在三角形负载三相电路中，当三相负载对称时，线电流是相电流的√3倍；当三相负载不对称时，三相负载电流不再对称。
