RFID制作工艺
简述rfid天线的制作工艺
简述rfid天线的制作工艺
RFID天线的制作工艺主要包括以下步骤：
1. 设计：根据RFID标签的应用要求和所使用的RFID芯片类型，设计合适的天线尺寸、形状和电气参数。
2. 印刷：采用印刷技术在合适的基板上打印导电墨水，形成天线的导体部分，印刷的形状和厚度需要精确控制。
3. 制备：将基板和印刷完成的导体部分一起裁剪成合适的大小和形状，同时进行贴片、焊接等工艺。
4. 测试：利用专业的测试设备对天线进行测试和调试，确保其符合规格要求。
整个制作过程需要精确控制每一个步骤，特别是印刷和制备环节，因为这直接影响天线的品质和性能。
同时，由于RFID天线的制作过程可能涉及到一些特殊材料和化学物质，需要注意相关的安全和环保问题。

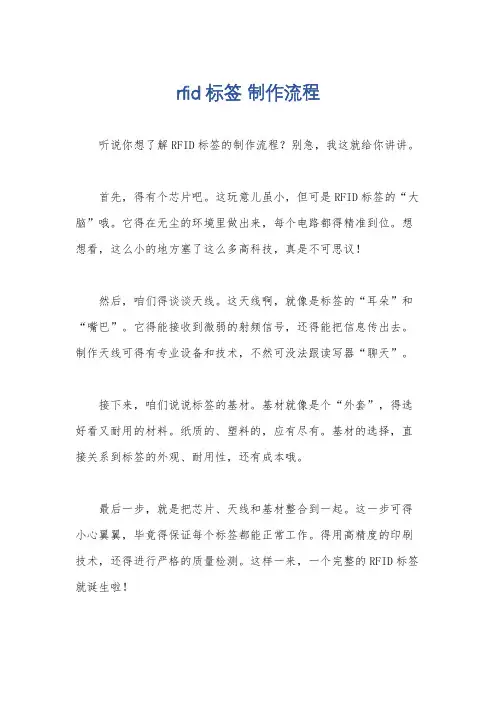

rfid标签 制作流程
rfid标签制作流程
听说你想了解RFID标签的制作流程？别急，我这就给你讲讲。
首先，得有个芯片吧。
这玩意儿虽小，但可是RFID标签的“大脑”哦。
它得在无尘的环境里做出来，每个电路都得精准到位。
想想看，这么小的地方塞了这么多高科技，真是不可思议！
然后，咱们得谈谈天线。
这天线啊，就像是标签的“耳朵”和“嘴巴”。
它得能接收到微弱的射频信号，还得能把信息传出去。
制作天线可得有专业设备和技术，不然可没法跟读写器“聊天”。
接下来，咱们说说标签的基材。
基材就像是个“外套”，得选好看又耐用的材料。
纸质的、塑料的，应有尽有。
基材的选择，直接关系到标签的外观、耐用性，还有成本哦。
最后一步，就是把芯片、天线和基材整合到一起。
这一步可得小心翼翼，毕竟得保证每个标签都能正常工作。
得用高精度的印刷技术，还得进行严格的质量检测。
这样一来，一个完整的RFID标签就诞生啦！
怎么样，了解完这些，你是不是对RFID标签的制作流程有个更直观的认识了？。
rfid生产流程
rfid生产流程RFID生产流程1. 概述RFID（Radio Frequency Identification）技术是一种无线通信技术，广泛应用于物联网、供应链管理等领域。
本文将详细说明RFID 生产流程，并介绍各个流程的相关内容。
2. RFID生产流程材料准备•准备RFID芯片：购买或自行生产RFID芯片，确保质量和性能的稳定性。
•准备RFID天线：根据项目需求选择RFID天线的类型和规格。
•准备基板：选择适合的基板材料，并制备成RFID标签的形状。
芯片集成•将RFID芯片粘贴或焊接到基板上，确保芯片与基板稳固连接。
•进行必要的测试和校验，确保芯片正常工作。
•将RFID天线与芯片进行连接，确保天线和芯片之间的良好电信号传输。
•进行必要的测试和校验，确保天线连接正确。
封装封装•制备封装材料，如胶水或塑料材料。
•将RFID芯片和天线封装在材料中，保护芯片和天线。
标签编程•将RFID标签与读写器连接，对标签进行编程。
•设置标签的各项参数，如标签ID、读写权限等。
质量检测•对生产的RFID标签进行质量检测。
•检测标签的读取距离、读写速度等指标，确保标签的质量符合要求。
包装和出厂•对合格的RFID标签进行包装，防止在运输过程中受损。
•标注标签的相关信息，如产品型号、生产日期等。
•将包装好的RFID标签出厂，准备发往客户或市场。
通过上述流程，RFID标签完成了从芯片集成到最终出厂的全过程。
每个步骤的严格控制和质量检测，确保了RFID标签在应用过程中的可靠性和稳定性。
随着物联网技术的快速发展，RFID技术将在更多领域发挥重要作用。
以上是关于RFID生产流程的详细说明，希望能对读者有所启发和帮助。
注意：本文章中不包含网址、图片及电话号码等内容。
4. RFID生产流程的挑战和解决办法研发和技术创新•RFID技术不断进步，需要实时跟踪和研发最新的芯片和天线技术。
•建立研发团队，与芯片和天线供应商保持紧密合作，及时了解和应用新技术。
rfid封装工艺
rfid封装工艺RFID封装工艺是指对RFID芯片进行封装和组装的过程，使其能够适应不同的应用场景和使用环境。
RFID技术是一种无线通信技术，通过射频信号实现对物体的识别和追踪。
封装工艺是保证RFID芯片正常运行和可靠性的关键环节。
RFID封装工艺需要将RFID芯片封装到具有保护功能的外壳中，以防止外界环境对芯片的损害。
常见的封装材料包括塑料、陶瓷和金属等，不同材料具有不同的性能和适用场景。
例如，塑料封装适用于一些轻量级和低成本的应用场景，而金属封装则适用于一些对耐用性和抗干扰能力要求较高的场景。
封装工艺还需要进行芯片的焊接和连接。
常见的焊接方式有焊盘焊接和线缆焊接。
焊盘焊接是将RFID芯片通过金属片与外部电路板连接，通过焊接技术将芯片与电路板焊接在一起。
线缆焊接则是通过线缆将芯片与外部电路板连接，通过焊接技术将线缆与芯片焊接在一起。
这些焊接方式需要专业的设备和技术支持，以确保焊接质量和可靠性。
RFID封装工艺还需要进行封装材料的测试和质量控制。
封装材料的测试主要包括外观检查、功能测试和可靠性测试等。
外观检查主要检查封装材料的外观是否完好，是否存在损坏或漏洞等。
功能测试则是通过模拟实际应用场景，测试封装材料的功能是否正常。
可靠性测试则是通过长时间的使用和环境测试，检验封装材料的耐用性和稳定性。
RFID封装工艺还需要根据不同的应用需求进行一些特殊处理。
例如，对于一些高温环境下的应用场景，需要采用耐高温的封装材料和工艺，以确保芯片的正常运行。
对于一些耐腐蚀的应用场景，需要采用耐腐蚀的封装材料和工艺，以提高芯片的使用寿命。
RFID封装工艺是保证RFID芯片正常运行和可靠性的关键环节。
通过合理选择封装材料、进行焊接和连接、进行测试和质量控制，可以确保RFID芯片在各种应用场景下稳定运行。
随着RFID技术的不断发展和应用的广泛推广，封装工艺也在不断改进和创新，以满足不同行业和领域对RFID技术的需求。
无线射频技术(RFID)电子标签的印刷制作工艺分析
技术TECHNOLOGYIdenTIficatiON）是一种通过射频信号的自动识别技术（通过射频信号获取目标对象的相关的数据信息），但是与其他一般的识别方式不同的是，RFID式识别方法是非接触式的。
射频识别技术的核心在于标签的制作，以往射频识别往往采用“减法”工艺，通过刻蚀等方法将金属物质或堆积，或固定在基本载体上，而RFID的出现，给射频识别打开了一扇崭新的大门，采用新兴材料导电油墨作为天线的原材料，采用“加法”（印刷工在工作时，RFID读写器通过天线向周围持续发送出一定频率的信号，信号中包含着被编码的信息，电子标签一旦进入到读写器的信号范围便可以接收此脉冲信号，无源标签凭借磁场中的感应电流的能量发送出存储在芯片中的产品信息，即无内置电池的无源标签只能借助读取器发出的信号中的能量向外部发送包含信息的信号。
有源标签则可以不借助外部能量主动发送某一频率的信号，卡内芯片中的有关电路对此信号进行调制、解码、解密，然后对命令请求、密码、权限等进行判断，如果命令可执行、密码正确并且检测到标签拥有执行此命令的权限，则对命令做出相应的反应。
比如发出的是修改命令，控制逻辑电路则从硅片中读取有关信息，经加密、编码、调制后通过卡内天线再发送给阅读器，读取器对接收到的信号进行解调、解码、解密后送至中央信息系统进行数据修改，信息系统再通过网络将修改后的信息发送给阅读器，阅读器再通过上述步骤将信息传达给卡内芯片，逻辑电路对命令判断后将新信息替代原来的信息，完成信息的更改。
（另外标签还有安装有小型电池的半主动式标签）。
通常我们所说的RFID产品的关键在于物理层（终端信息储存），基本部件即为电子标签。
电子标签由耦合元件及芯片组成，构成了包含着一系列的数据和信息的标识体系，数据及信息储存在硅片中，读取器读取的便是硅片当中的信息。
RFID标签分为有源标签和无源标签，有源标签自带内置电源，所以运行速率较大，能承载更多的信息，信号传播较远，通常适用于远距离读取。

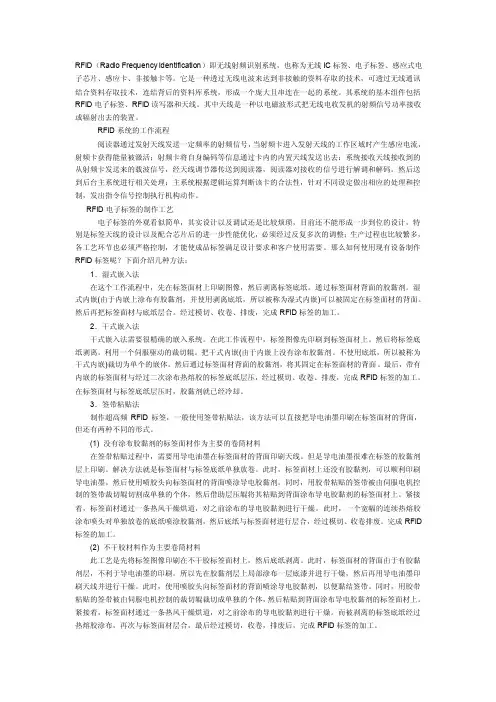

RFID电子标签的生产工艺
RFID（Radio Frequency Identification）即无线射频识别系统，也称为无线IC标签、电子标签、感应式电子芯片、感应卡、非接触卡等。
它是一种透过无线电波来达到非接触的资料存取的技术，可透过无线通讯结合资料存取技术，连结背后的资料库系统，形成一个庞大且串连在一起的系统。
其系统的基本组件包括RFID电子标签、RFID读写器和天线。
其中天线是一种以电磁波形式把无线电收发机的射频信号功率接收或辐射出去的装置。
RFID系统的工作流程阅读器通过发射天线发送一定频率的射频信号，当射频卡进入发射天线的工作区域时产生感应电流，射频卡获得能量被激活；射频卡将自身编码等信息通过卡内的内置天线发送出去：系统接收天线接收到的从射频卡发送来的载波信号，经天线调节器传送到阅读器，阅读器对接收的信号进行解调和解码，然后送到后台主系统进行相关处理；主系统根据逻辑运算判断该卡的合法性，针对不同设定做出相应的处理和控制，发出指令信号控制执行机构动作。
RFID电子标签的制作工艺电子标签的外观看似简单，其实设计以及调试还是比较烦琐，目前还不能形成一步到位的设计，特别是标签天线的设计以及配合芯片后的进一步性能优化，必须经过反复多次的调整；生产过程也比较繁多，各工艺环节也必须严格控制，才能使成品标签满足设计要求和客户使用需要。
那么如何使用现有设备制作RFID标签呢？下面介绍几种方法：1．湿式嵌入法在这个工作流程中，先在标签面材上印刷图像，然后剥离标签底纸。
通过标签面材背面的胶黏剂。
湿式内嵌(由于内嵌上涂布有胶黏剂，并使用剥离底纸，所以被称为湿式内嵌)可以被固定在标签面材的背面。
然后再把标签面材与底纸层合。
经过模切、收卷、排废，完成RFID标签的加工。
2．干式嵌入法干式嵌入法需要很精确的嵌入系统。
在此工作流程中，标签图像先印刷到标签面材上。
然后将标签底纸剥离。
利用一个伺服驱动的裁切辊。
把干式内嵌(由于内嵌上没有涂布胶黏剂。
rfid工作流程
rfid工作流程RFID（Radio Frequency Identification，射频识别）是一种无线通信技术，用于在不需接触的情况下对物体进行识别和跟踪。
RFID 工作流程包括标签的制作、标签的读取和数据的处理三个主要步骤。
标签的制作是RFID工作流程的第一步。
标签通常由芯片、天线和外壳组成。
芯片负责存储和处理数据，天线用于接收和发送无线信号，外壳则起到保护和固定标签的作用。
制作标签时，首先需要选择合适的芯片和天线，并进行封装。
然后，将标签与物体绑定，可以通过粘贴、缝制、固定夹等方式实现。
接下来是标签的读取。
读取标签的设备称为读写器，它通过发送特定的无线信号与标签进行通信。
读写器会向标签发送查询命令，标签接收到命令后，将存储在芯片中的数据通过天线发送回读写器。
读写器接收到标签返回的数据后，会进行解码和处理，从而获取标签所携带的信息。
读写器可以通过串口、网络等方式将数据传输给上层系统进行进一步处理。
最后是数据的处理。
读写器读取到的数据需要进行解析和分析，以提取有用的信息。
在RFID系统中，可以根据具体需求对数据进行存储、查询、比对等操作。
例如，在物流领域，可以通过RFID系统实现货物的追踪和管理；在仓库管理中，可以通过RFID系统对库存进行实时监控。
数据的处理可以通过自动化软件系统实现，也可以通过手持终端或移动设备进行操作。
总结来说，RFID工作流程包括标签的制作、标签的读取和数据的处理三个主要步骤。
标签的制作是将芯片、天线和外壳组装成标签，并将标签与物体绑定的过程。
标签的读取是通过读写器与标签进行通信，并获取标签携带的数据的过程。
数据的处理是对读取到的数据进行解析和分析，以提取有用的信息的过程。
通过RFID技术，可以实现对物体的识别和跟踪，提高物流管理和仓库管理的效率。
简述rfid天线的制作工艺
简述rfid天线的制作工艺
RFID技术是目前应用最为广泛的无线识别技术之一，而其中的重要组成部分就是RFID天线。
RFID天线的制作工艺直接影响着其性能和应用范围，因此在RFID系统设计中，RFID天线的制作是一个非常关键的环节。
RFID天线的制作工艺可以根据其工作频率、材料等因素分为不同的类型。
其中，常见的RFID天线制作工艺有以下几种：
1. 线圈式天线制作工艺。
这种制作工艺通常使用铜线或铜箔制作成线圈，并通过相应的线路连接到RFID标签芯片。
线圈的直径、匝数、间距等参数会直接影响天线的天线阻抗、方向性和工作频段等性能指标。
2. 印刷式天线制作工艺。
这种制作工艺通常使用基板印刷工艺制作RFID天线，常见的基板材料包括玻璃纤维、聚酰亚胺、聚乙烯等。
通过在基板上印刷金属线路，形成RFID天线。
这种制作工艺具有成本低、生产效率高等优点，但其天线性能受到基板特性的限制。
3. 集成天线制作工艺。
这种制作工艺通常将RFID天线集成到RFID标签的封装结构中，通过在封装结构中加入天线嵌入式天线，达到精简化、紧凑化的设计目的。
这种制作工艺将天线、封装、芯片等元器件集成在一起，其天线性能和封装结构的特性密切相关。
总之，RFID天线的制作工艺是一个非常综合的技术问题，其涉及到材料、加工、设计等多个方面。
在RFID系统设计中，需要根据具体的应用场景选择合适的天线制作工艺，并通过优化设计和工艺流
程等手段，不断提升RFID天线的性能和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
芯片发展
1960年，卡恩格（D.Kanng)和阿塔纳（M.M.Atalla）用热 氧化硅结构制造了第一枚绝缘栅MOS晶体管。
芯片发展
第一块 IC 1958年，德州仪器公司（TI），Jack S Kilby, 固体电路
1925年，加拿大人J.Lilienfeld提出IGFET（Insulated Gate Field Effect Transister，绝缘栅场效应管 ）的 概念，1935年英格兰人Q.Heil也独立提出这一原理。
芯片发展
1947年，美国贝尔实验室（J.Bardeen, W. Brattain, W. Shockley）发明了点接触晶体管；1948年申请相关专利； 共同获得1956年的Nobel Prize
烫印有热烫印和冷烫印刷两种，热烫印技术是指利用专用 的金属烫印版通过加热、加压的方式将烫印箔转移到承印 材料表面；冷烫印技术是指利用UV胶粘剂将烫印箔转移到 承印材料上的方法。
烫印法
导电油墨印刷法
导电油墨已开始取代各频率段的蚀刻天线，如超高频段 （860 MHz ~ 950 MHz）和微波频段（2450 MHz），用导 电油墨印刷的天线可以与传统蚀刻的铜天线相比拟，此外， 导电油墨还用于印制RFID中的传感器及线路印刷。
引线键合
采用导线键合的芯片互连
倒装芯片键合技术
倒装芯片键合（FCB）是指将裸芯片面朝下，芯片焊区与 基板焊区直接互连的一种键合方法：通过芯片上的凸点直 接将元器件朝下互连到基板、载体或者电路板上。而WB和 TAB则是将芯片面朝上进行互连的。由于芯片通过凸点直 接连接基板和载体上，倒装芯片又称为DCA（Direct Chip Attach ）
芯片互联——引线键合
引线键合技术是将半导体裸芯片（Die）焊区与微电子封 装的I/O引线或基板上的金属布线焊区（Pad）用金属细丝 连接起来的工艺技术。
引线键合
常用引线键合方式有三种：
热压键合 超声键合 热超声波（金丝球）键合
引线键合
超声键合：超声波发生器使劈刀发生水平弹性振动，同时 施加向下压力。劈刀在两种力作用下带动引线在焊区金属 表面迅速摩擦，引线发生塑性变形，与键合区紧密接触完 成焊接。常用于Al丝键合，键合点两端都是楔形 。
倒装芯片键合技术
制作出来的凸点芯片可用于陶瓷基板和Si基板，也可以在 PCB上直接将芯片进行FCB焊接。
将芯片焊接到基板上时需要在基板焊盘上制作金属焊
区，以保证芯片上凸点和基板之间有良好的接触和连接。
金属焊区通常的金属层包括：
Ag/Pd-Au-Cu（厚膜工艺）和Au-Ni-Cu（薄膜工艺）
FCB省掉了互连引线，互连线产生的互连电容、电阻
和电感均比WB和TAB小很多，电性能优越。
倒装芯片键合技术
凸点下金属层(UBM)
芯片上的凸点，实际上包括凸点及处在凸点和铝电极
之间的多层金属膜(Under Bump Metallurgy)，一般称为
凸点下金属层，主要起到粘附和扩散阻挡的作用
倒装芯片键合技术
RFID制作工艺
RFID制作工艺
1. 芯片工艺 2. 天线工艺
芯片发展
1904年,弗莱明发明了第一只电子二极管(真空二极管)； 标志着世界从此进入了电子时代
1907年，李•德福雷斯特向美国专利局申报了真空三极管 的发明专利，使得电子管才成为实用的器件。李•德福雷 斯特被称为“无线电之父”、“电视始祖”和“电子管之 父”。
芯片贴装
芯片贴装（Die Mount）又称芯片粘贴，是将IC芯片固 定于封装基板或引脚架承载座上的工艺过程。 芯片应贴 装到引脚架的中间焊盘上，焊盘尺寸要与芯片大小相匹配， 大小不匹配会产生什么现象？
芯片贴装方式主要有四种：共晶粘贴法、焊接粘贴法、导 电胶粘贴法和玻璃胶粘贴法。
共晶芯片粘贴法
蚀刻法
蚀刻法
（1）蚀刻天线精度高，能够与读写机的询问信号相匹配， 天线的阻抗、方向性等性能等都很好，天线性能优异且稳 定。
（2）这种方法的缺点就是成本太高，制做程序繁琐，产 能低下。
（3）高频RFID标签常采用这种工艺。 （4）蚀刻的RFID标签耐用年限为十年以上。
烫印法
烫印技术是通过烫印金属箔强调亮度和创意效果的技术。 该技术一般被用于书籍的装订和商品的包装等。烫印法制 作天线就是将书刊封面等的烫金技术移植到天线的制作中 来。在书籍、票据等纸制印刷品的制造中，可将无线标签 直接烫印其上。
芯片发展
晶体管数目：2003年一年内制造出的晶体管数目达到1018 个，相当于地球上所有蚂蚁数量的100倍！
芯片制造水平：2003年制造芯片的尺寸控制精度已经达到 头发丝直径的1万分之一，相当于驾驶一辆汽车直行400英 里，偏离误差不到1英寸！
晶体管的工作速度：1个晶体管每秒钟的开关速度已超过 1.5万亿次。如果你要用手开关电灯达到这样多的次数， 需要2万5千年的时间！
芯片发展
第一块 Planar IC(平面IC)
• 第一块平面IC为TTL电路，随后发明了ECL电路 • 1963年，美国RCA公司研制第一块MOS IC
芯片发展
第一个微处理器（Microprocessors）
芯片发展
Moore’s Law
戈登·摩尔1965年预测说半导体芯片上集成的晶体管和电阻数 量将每年翻一番；1975年又提出修正说，芯片上集成的晶 体管数量将每两年翻一番；经常被引用的“18个月”是由 英特尔首席执行官David House所说：预计18个月会将芯 片的性能提高一倍
半导体业的发展速度：1978年巴黎飞到纽约的机票价格为 900美元，需要飞7个小时。如果航空业的发展速度和半导 体业一样的话，那么今天只需花费1个便士，不到1秒钟即 可到达！
晶体管的成本：目前制造1个晶体管的成本大约与在1张报 纸上印制1个字母的成本相当！
芯片工艺
集成电路（Integrated Circuit, IC） 把多个器件及其之间的连线同时制作在一个芯片上，形 成一块独立的、具有一定功能的整体电路。
倒装芯片键合技术
凸点类型和特点 按材料可分为焊料凸点、Au凸点和Cu凸点等 按凸点结构可分为：周边性和面阵型 按凸点形状可分为蘑菇型、直状、球形等
倒装芯片键合技术
形成凸点的 工艺技术有 很多种，主 要包括蒸发 /溅射凸点 制作法、电 镀凸点制作 法、置球法 和模板制作 焊料凸点法 等。
三种方法：
蚀刻法
也称印制腐蚀法，或减成印制法。先在一个底基载体（如 塑料）上面覆盖一层20mm～25mm 厚的铜或铝，另外制作一 张天线阳图的丝网印版，用网印的方法将抗蚀剂印在铜或 铝的表面上，保护下面的铜或铝不受腐蚀剂侵蚀；而未被 抗蚀剂膜覆盖的铜或铝会被腐蚀剂溶化，露出底基成为天 线电路线的间隔线；最后涂上脱膜液去除抗蚀膜，进而制 成天线
印刷法
直接用导电油墨在绝缘基板（薄膜）上印刷导电线路，形 成天线和电路。目前印刷天线的主要印刷方法已从只用丝 网印刷，扩展到胶印印刷、柔性版印刷和凹印印刷等，较 为成熟的制作工艺为网印技术与凹印技术。印刷天线技术 的进步，使RFID标签的生产成本降低，从而促进了RFID电 子标签的应用。
印刷天线技术可以用于大量制造13.56MHz和UHF频段的 RFID电子标签。该工艺的优点是产出最大，成本最低；但 是这种方法的缺点是电阻大，附着力低，耐用年限较短。
芯片封装
芯片封装的流程又通常分两个阶段： 1）封装材料成型之前的工艺步骤称为前段操作 2）材料成型之后的工艺步骤称为后段操作 其中，前段操作所需的环境洁净度要求高于后段操作，
但随着芯片的复杂化和微型化，整体操作环境要求均得到 了提高。
芯片切割
当前，晶圆片尺寸不 断加大，8英寸和12英 寸晶圆使用越来越广 泛，为了保证硅圆片 质量，圆片厚度相应 增加，给芯片切割带 来了难度。
PCB的焊区金属化与基板相类似。
倒装芯片键合技术
倒装焊接工艺
热压或热声倒装焊接：调准对位-落焊头压焊（加热）
倒装芯片键合技术
再流倒装焊接 （C4技术） 对锡铅焊料凸点 进行再流焊接
二、RFID天线制作
RFID 电子标签天线制造常用的技术方法有：线圈绕制法、 蚀刻法、烫印法和直接印制法（导电油墨印刷法），都属 于天线的印制技术。目前国内外主要是以蚀刻法和电镀法 为主，直接印制法是最近正在兴起和研究的印制技术。
热压键合：利用加压和加热，使金属丝与焊区接触面原子 间达到原子引力范围，实现键合。一端是球形，一端是楔 形 ，常用于Au丝键合。
金丝球键合：用于Au和Cu丝的键合。采用超声波能量，键 合时要提供外加热源。
引线键合
提供能量破坏被焊表面的氧化层和污染物，使焊区金属产 生塑性变形，使得引线与被焊面紧密接触，达到原子间引 力范围并导致界面间原子扩散而形成焊合点。引线键合键 合接点形状主要有楔形和球形，两键合接点形状可以相同 或不同。
印刷法
印刷法
（1）可更加精确地调整电性能参数。 （2）可满足各种个性化要求。 （3）可使用各种不同基体材料。 （4）可使用各种不同厂家提供的晶片模块。
END
（2）这种方法的缺点是成本高，生产速度慢。
（3）高频R为几到几十。
（4）UHF天线很少采用这种工艺。
（5）这种方法天线通常采用焊接的方式与芯片连接，此 种技术只有在保证焊接牢靠、天线硬实、模块位置十分准 确以及焊接电流控制较好的情况下，才能保证较好的连接。 由于受控的因素较多，这种方法容易出现虚焊、假焊和偏 焊等缺陷。
分立元件
硅片 芯片
集成电路
芯片封装
