ansys接触问题!牛人的经验之谈!
基于ANSYS软件的接触问题分析及在工程中的应用
基于ANSYS软件的接触问题分析及在工程中的应用基于ANSYS软件的接触问题分析及在工程中的应用一、引言接触问题是工程领域中常见的一个重要问题，它在很多实际应用中都具有关键作用。
接触分析能够帮助工程师设计和改进各种产品和结构，从而提高其性能和寿命，减少故障和事故的发生。
ANSYS作为一款强大的工程仿真软件，提供了多种接触分析方法和工具，为工程师们解决接触问题提供了便利。
本文将重点介绍基于ANSYS软件的接触问题分析方法和其在工程中的应用。
二、接触问题的分析方法接触问题的分析方法主要包括两种：解析方法和数值模拟方法。
解析方法基于一系列假设和理论分析，能够给出理论解析解，但局限于简单的几何形状和边界条件。
数值模拟方法通过建立几何模型和边界条件，利用数值计算的方法求解接触过程的力学行为和变形情况，可以适用于复杂的几何形状和边界条件。
ANSYS软件采用的是数值模拟方法，它基于有限元法和多体动力学原理，可以使用接触元素来建立模型，模拟接触过程中的相互作用，得到接触点的应力、应变以及变形信息，从而分析接触的性能和行为。
接下来将介绍ANSYS软件中的接触分析方法和其在工程中的应用。
三、接触分析方法1. 接触元素：ANSYS软件提供了多种接触元素供用户选择，包括面接触元素、体接触元素和线接触元素。
用户可以根据具体的接触问题选择合适的接触元素，建立几何模型来模拟接触行为。
2. 接触定义：在ANSYS软件中，用户可以通过定义接触性质、接触参数和接触约束来描述接触问题。
接触性质包括摩擦系数、接触行为模型等；接触参数包括接触初始状态、接触刚度等；接触约束包括接触面间的约束条件等。
3. 接触分析：通过在ANSYS软件中建立模型，定义接触参数和加载条件，进行接触分析，得到接触点的应力、应变和变形信息。
可以通过分析结果来评估接触性能，发现可能存在的问题，并进行改进和优化。
四、ANSYS软件在工程中的应用1. 机械工程领域：在机械工程中，接触问题广泛存在于各种设备和结构中，如轴承、齿轮、支撑结构等。
《2024年基于ANSYS软件的接触问题分析及在工程中的应用》范文
《基于ANSYS软件的接触问题分析及在工程中的应用》篇一一、引言在当今的工程领域中，接触问题普遍存在于各种复杂机械系统和工程结构中。
ANSYS软件作为一种强大的工程仿真工具，在处理接触问题方面具有显著的优势。
本文将探讨基于ANSYS软件的接触问题分析方法及其在工程中的应用。
二、ANSYS软件中的接触问题分析1. 接触问题基本理论接触问题是一种高度非线性的问题，涉及到两个或多个物体在接触过程中产生的相互作用。
ANSYS软件通过建立接触对、定义接触面和目标面、设置接触参数等方式，实现对接触问题的模拟和分析。
2. ANSYS软件中的接触类型ANSYS软件支持多种类型的接触问题，包括点-点、点-面、面-面等接触类型。
此外，根据接触方式的不同，ANSYS还提供了刚性-柔性、柔性-柔性等多种接触方式。
用户可以根据实际问题的特点选择合适的接触类型和方式。
3. 接触问题的分析步骤（1）建立模型：在ANSYS中建立几何模型，定义材料属性和网格划分。
（2）定义接触对：选择合适的接触类型和方式，建立接触对。
（3）设置边界条件和载荷：设置模型的边界条件和载荷，包括约束、力、温度等。
（4）求解和分析：进行求解和分析，得到接触问题的解和结果。
三、ANSYS软件在工程中的应用1. 机械工程中的应用在机械工程中，ANSYS软件被广泛应用于分析各种机械零件和装配体的接触问题。
例如，齿轮传动系统的齿轮啮合、轴承的滚动接触等都可以通过ANSYS进行精确的模拟和分析。
此外，ANSYS还可以用于分析机械零件在运动过程中的应力分布和变形情况，为机械系统的设计和优化提供有力支持。
2. 土木工程中的应用在土木工程中，ANSYS软件可以用于分析建筑物、桥梁、隧道等工程结构的接触问题。
例如，建筑物外墙与支架的连接、桥梁的支座连接等都可以通过ANSYS进行模拟和分析。
此外，ANSYS还可以用于分析地震等自然灾害对工程结构的影响，为土木工程的设计和施工提供科学依据。

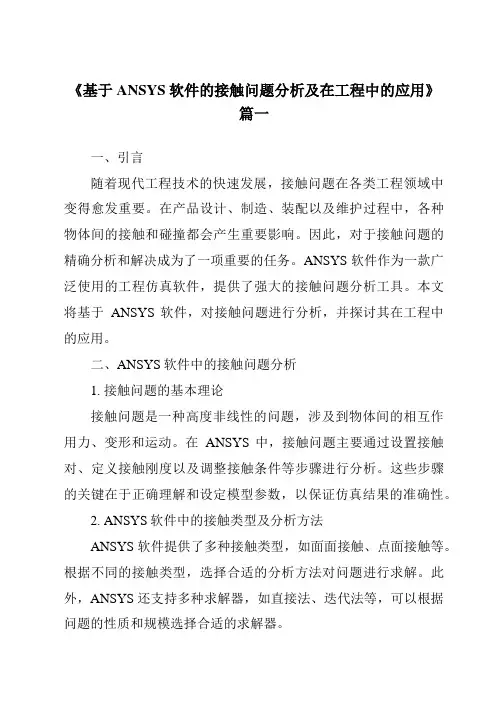

《2024年基于ANSYS软件的接触问题分析及在工程中的应用》范文
《基于ANSYS软件的接触问题分析及在工程中的应用》篇一一、引言随着现代工程技术的快速发展，接触问题在各类工程领域中变得愈发重要。
在产品设计、制造、装配以及维护过程中，各种物体间的接触和碰撞都会产生重要影响。
因此，对于接触问题的精确分析和解决成为了一项重要的任务。
ANSYS软件作为一款广泛使用的工程仿真软件，提供了强大的接触问题分析工具。
本文将基于ANSYS软件，对接触问题进行分析，并探讨其在工程中的应用。
二、ANSYS软件中的接触问题分析1. 接触问题的基本理论接触问题是一种高度非线性的问题，涉及到物体间的相互作用力、变形和运动。
在ANSYS中，接触问题主要通过设置接触对、定义接触刚度以及调整接触条件等步骤进行分析。
这些步骤的关键在于正确理解和设定模型参数，以保证仿真结果的准确性。
2. ANSYS软件中的接触类型及分析方法ANSYS软件提供了多种接触类型，如面面接触、点面接触等。
根据不同的接触类型，选择合适的分析方法对问题进行求解。
此外，ANSYS还支持多种求解器，如直接法、迭代法等，可以根据问题的性质和规模选择合适的求解器。
三、ANSYS在工程中的应用1. 机械工程领域的应用在机械工程领域，ANSYS广泛应用于零件装配、模具设计、机械臂等领域的接触问题分析。
例如，在零件装配过程中，通过ANSYS软件可以分析零件间的接触力和变形情况，为优化装配过程提供依据。
此外，在模具设计中，ANSYS可以帮助分析模具与材料间的接触热传导问题，为提高产品质量提供支持。
2. 土木工程领域的应用在土木工程领域，ANSYS可用于分析建筑物、桥梁等结构的接触问题。
例如，在桥梁设计中，通过ANSYS软件可以分析桥梁各部分之间的接触力和变形情况，为桥梁的安全性和稳定性提供保障。
此外，在地震工程中，ANSYS还可以用于分析建筑物与地基之间的接触问题，为抗震设计提供依据。
3. 汽车工程领域的应用在汽车工程领域，ANSYS被广泛应用于汽车零部件的接触问题分析。
ANSYS接触问题(42页,详细)(图文)
接触问题(参考ANSYS的中文帮助文件)当两个分离的表面互相碰触并共切时,就称它们牌接触状态。
在一般的物理意义中,牌接触状态的表面有下列特点:1、不互相渗透；2、能够互相传递法向压力和切向摩擦力；3、通常不传递法向拉力。
接触分类:刚性体－柔性体、柔性体－柔性体实际接触体相互不穿透,因此,程序必须在这两个面间建立一种关系,防止它们在有限元分析中相互穿过。
――罚函数法。
接触刚度――lagrange乘子法,增加一个附加自由度(接触压力),来满足不穿透条件――将罚函数法和lagrange乘子法结合起来,称之为增广lagrange法。
三种接触单元:节点对节点、节点对面、面对面。
接触单元的实常数和单元选项设置:FKN:法向接触刚度。
这个值应该足够大,使接触穿透量小；同时也应该足够小,使问题没有病态矩阵。
FKN值通常在0.1~10之间,对于体积变形问题,用值1.0(默认),对弯曲问题,用值0.1。
FTOLN:最大穿透容差。
穿透超过此值将尝试新的迭代。
这是一个与接触单元下面的实体单元深度(h)相乘的比例系数XX省为0.1。
此值太小,会引起收敛困难。
ICONT:初始接触调整带。
它能用于围绕目标面给出一个“调整带”,调整带内任何接触点都被移到目标面上；如果不给出ICONT值,ANSYS根据模型的大小提供一个较小的默认值(＜0.03＝PINB:指定近区域接触范围(球形区)。
当目标单元进入pinball区时,认为它处于近区域接触,pinball区是围绕接触单元接触检测点的圆(二维)或球(三维)。
可以用实常数PINB调整球形区(此方法用于初始穿透大的问题是必要的) PMIN和PMAX:初始容许穿透容差。
这两个参数指定初始穿透范围,ANSYS 把整个目标面(连同变形体)移到到由PMIN和PMAX指定的穿透范围内,而使其成为闭合接触的初始状态。
初始调整是一个迭代过程,ANSYS最多使用20个迭代步把目标面调整到PMIN和PMAX范围内,如果无法完成,给出警告,可能需要修改几何模型。
最新ansys 接触分析
a n s y s接触分析ansys 接触分析接触问题是一种高度非线性行为，需要较大的计算资源，为了进行实为有效的计算，理解问题的特性和建立合理的模型是很重要的。
接触问题存在两个较大的难点：其一，在你求解问题之前，你不知道接触区域，表面之间是接触或分开是未知的，突然变化的，这随载荷、材料、边界条件和其它因素而定；其二，大多的接触问题需要计算摩擦，有几种摩擦和模型供你挑选，它们都是非线性的，摩擦使问题的收敛性变得困难。
一般的接触分类接触问题分为两种基本类型：刚体─柔体的接触，半柔体─柔体的接触，在刚体─柔体的接触问题中，接触面的一个或多个被当作刚体，（与它接触的变形体相比，有大得多的刚度），一般情况下，一种软材料和一种硬材料接触时，问题可以被假定为刚体─柔体的接触，许多金属成形问题归为此类接触，另一类，柔体─柔体的接触，是一种更普遍的类型，在这种情况下，两个接触体都是变形体（有近似的刚度）。
ANSYS接触能力ANSYS支持三种接触方式：点─点，点─面，平面─面，每种接触方式使用的接触单元适用于某类问题。
为了给接触问题建模，首先必须认识到模型中的哪些部分可能会相互接触，如果相互作用的其中之一是一点，模型的对立应组元是一个结点。
如果相互作用的其中之一是一个面，模型的对应组元是单元，例如梁单元，壳单元或实体单元，有限元模型通过指定的接触单元来识别可能的接触匹对，接触单元是覆盖在分析模型接触面之上的一层单元，至于ANSTS使用的接触单元和使用它们的过程，下面分类详述。
点─点接触单元点─点接触单元主要用于模拟点─点的接触行为，为了使用点─点的接触单元，你需要预先知道接触位置，这类接触问题只能适用于接触面之间有较小相对滑动的情况（即使在几何非线性情况下）如果两个面上的结点一一对应，相对滑动又以忽略不计，两个面挠度（转动）保持小量，那么可以用点─点的接触单元来求解面─面的接触问题，过盈装配问题是一个用点─点的接触单元来模拟面─与的接触问题的典型例子。
ansys接触问题!牛人的经验之谈!
接触问题的关键在于接触体间的相互关系（废话，），此关系又可分为在接触前后的法向关系与切向关系。
??法向关系：??在法向，必须实现两点：1）接触力的传递。
2）两接触面间没有穿透。
??ANSYS通过两种算法来实现此法向接触关系：罚函数法和拉格朗日乘子法。
??1．罚函数法??是通过接触刚度在接触力与接触面间的穿透值（接触位移）间建立力与位移的线性关系：?? 接触刚度*接触位移=法向接触力??对面面接触单元17*，接触刚度由实常数FKN来定义。
穿透值在程序中通过分离的接触体上节点间的距离来计算。
接触刚度越大，则穿透就越小，理论上在接触刚度为无穷大时，可以实现完全的接触状态，使穿透值等于零。
但是显而易见，在程序计算中，接触刚度不可能为无穷大（否则病态），穿透也就不可能真实达到零，而只能是个接近于零的有限值。
??以上力与位移的接触关系可以很容易地合并入整个结构的平衡方程组K*X=F中去。
并不改变总刚K的大小。
这种罚函数法有以下几个问题必须解决：??1）接触刚度FKN应该取多大??2）接触刚度FKN取大些可以减少虚假穿透，但是会使刚度矩阵成为病态。
??3）既然与实际情况不符合的虚假穿透既然是不可避免的，那么可以允许有多大为合适??因此，在ANSYS程序里，通常输入FKN实常数不是直接定义接触刚度的数值，而是接触体下单元刚度的一个因子，这使得用户可以方便地定义接触刚度了，一般FKN取0.1到1中间的值。
当然，在需要时，也可以把接触刚度直接定义，FKN输入为负数，则程序将其值理解为直接输入的接触刚度值。
??对于接近病态的刚度阵，不要使用迭代求解器，例如PCG等。
它们会需要更多的迭代次数，并有可能不收敛。
可以使用直接法求解器，例如稀疏求解器等。
这些求解器可以有效求解病态问题。
??穿透的大小影响结果的精度。
用户可以用PLESOL,CONT,PENE来在后处理中查看穿透的数值大小。
ansys接触问题!牛人的经验之谈!
接触问题的关键在于接触体间的相互关系（废话，），此关系又可分为在接触前后的法向关系与切向关系。
法向关系：在法向，必须实现两点：1）接触力的传递。
2）两接触面间没有穿透。
ANSYS通过两种算法来实现此法向接触关系：罚函数法和拉格朗日乘子法。
1．罚函数法是通过接触刚度在接触力与接触面间的穿透值（接触位移）间建立力与位移的线性关系： 接触刚度*接触位移=法向接触力对面面接触单元17*，接触刚度由实常数FKN来定义。
穿透值在程序中通过分离的接触体上节点间的距离来计算。
接触刚度越大，则穿透就越小，理论上在接触刚度为无穷大时，可以实现完全的接触状态，使穿透值等于零。
但是显而易见，在程序计算中，接触刚度不可能为无穷大（否则病态），穿透也就不可能真实达到零，而只能是个接近于零的有限值。
以上力与位移的接触关系可以很容易地合并入整个结构的平衡方程组K*X=F中去。
并不改变总刚K的大小。
这种罚函数法有以下几个问题必须解决：1）接触刚度FKN应该取多大2）接触刚度FKN取大些可以减少虚假穿透，但是会使刚度矩阵成为病态。
3）既然与实际情况不符合的虚假穿透既然是不可避免的，那么可以允许有多大为合适因此，在ANSYS程序里，通常输入FKN实常数不是直接定义接触刚度的数值，而是接触体下单元刚度的一个因子，这使得用户可以方便地定义接触刚度了，一般FKN取到1中间的值。
当然，在需要时，也可以把接触刚度直接定义，FKN输入为负数，则程序将其值理解为直接输入的接触刚度值。
对于接近病态的刚度阵，不要使用迭代求解器，例如PCG等。
它们会需要更多的迭代次数，并有可能不收敛。
可以使用直接法求解器，例如稀疏求解器等。
这些求解器可以有效求解病态问题。
穿透的大小影响结果的精度。
用户可以用PLESOL,CONT,PENE来在后处理中查看穿透的数值大小。
如果使用的是罚函数法求解接触问题，用户一般需要试用多个FKN值进行计算，可以先用一个较小的FKN值开始计算，例如。
浅谈ANSYS Workbench接触设置
浅谈ANSYS Workbench接触设置0、引言ANSYS中的接触可涉及位移、电压、温度、磁场等自由度，在这些接触中，涉及位移自由度的接触是比较复杂的。
本文大概介绍了ANSYS中接触求解的原理，并使用ANSYS Workbench计算了两圆柱接触和轮齿接触的接触应力并与赫兹公式进行了对比，最后给使用ANSYS Workbench求解接触时提供了一些建议。
鉴于作者水平有限，难免会存在一些错误，希望广大读者批评指正。
1、ANSYS接触公式理论接触处理往往是复杂的。
可能的话推荐使用程序默认的设置。
因为现实接触体之间不会相互穿透，程序必须在两个表面之间建立一种关系，在分析中阻止彼此穿透。
程序阻止相互穿透的行为被称之为强制“接触兼容性”。
图1 接触穿透示意图为了在接触界面上强制执行兼容性，Workbench Mechanical通常提供了几个接触公式。
这些公式定义了使用的求解方法。
图2 接触算法设置界面•纯罚函数法•增广拉格朗日法•常规拉格朗日法•多点约束（MPC）法•梁(beam)如果穿透在一个接触容差（FTOLN*下层单元的深度）范围内，接触兼容性则是满足的。
接触深度是一个接触对中每个接触单元深度的平均值。
如果程序检测到任意穿透大于这个容差，全局求解仍然认为是不收敛的，即使残余力和位移增量达到了收敛准则。
图3 下层单元深度示意图2、纯罚函数法和增广拉格朗日法接触公式对于非线性实体接触面，可使用纯罚函数公式或者增广拉格朗日法公式。
这两个都是基于罚函数接触公式：F Normal=K Normal*X Penetration有限接触力F Normal，是接触刚度K Normal的函数。
接触刚度越高，接触穿透X Penetration越小，如下图说明：图4 接触刚度与接触穿透的示意图理想的，对于一个无限大的接触刚度K Normal，可以获得一个0穿透。
在基于罚函数方法下这在数值上是不可能的，但是，如果只要X Penetration足够小或者可以忽略，则认为求解结果是精确的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触问题的关键在于接触体间的相互关系（废话，），此关系又可分为在接触前后的法向关系与切向关系。
??
法向关系：??
在法向，必须实现两点：1）接触力的传递。
2）两接触面间没有穿透。
??
ANSYS通过两种算法来实现此法向接触关系：罚函数法和拉格朗日乘子法。
??
1．罚函数法??
是通过接触刚度在接触力与接触面间的穿透值（接触位移）间建立力与位移的线性关系：?? 接触刚度*接触位移=法向接触力??
对面面接触单元17*，接触刚度由实常数FKN来定义。
穿透值在程序中通过分离的接触体上节点间的距离来计算。
接触刚度越大，则穿透就越小，理论上在接触刚度为无穷大时，可以实现完全的接触状态，使穿透值等于零。
但是显而易见，在程序计算中，接触刚度不可能为无穷大（否则病态），穿透也就不可能真实达到零，而只能是个接近于零的有限值。
??
以上力与位移的接触关系可以很容易地合并入整个结构的平衡方程组K*X=F中去。
并不改变总刚K的大小。
这种罚函数法有以下几个问题必须解决：??
1）接触刚度FKN应该取多大??
2）接触刚度FKN取大些可以减少虚假穿透，但是会使刚度矩阵成为病态。
??
3）既然与实际情况不符合的虚假穿透既然是不可避免的，那么可以允许有多大为合适??
因此，在ANSYS程序里，通常输入FKN实常数不是直接定义接触刚度的数值，而是接触体下单元刚度的一个因子，这使得用户可以方便地定义接触刚度了，一般FKN取0.1到1中间的值。
当然，在需要时，也可以把接触刚度直接定义，FKN输入为负数，则程序将其值理解为直接输入的接触刚度值。
??
对于接近病态的刚度阵，不要使用迭代求解器，例如PCG等。
它们会需要更多的迭代次数，并有可能不收敛。
可以使用直接法求解器，例如稀疏求解器等。
这些求解器可以有效求解病态问题。
??
穿透的大小影响结果的精度。
用户可以用PLESOL,CONT,PENE来在后处理中查看穿透的数值大小。
如果使用的是罚函数法求解接触问题，用户一般需要试用多个FKN值进行计算，可以先用一个较小的FKN值开始计算，例如0.1。
因为较小的FKN有助于收敛，然后再逐步增加FKN值进行一系列计算，最后得到一个满意的穿透值。
??
FKN的收敛性要求和穿透太大产生的计算误差总会是一对矛盾。
解决此矛盾的办法是在接触算法中采用扩展拉格朗日乘子法。
此方法在接触问题的求解控制中可以有更多更灵活的控制。
可以更快的实现一个需要的穿透极限。
??
2．拉格朗日乘子法与扩展拉格朗日乘子法??
拉格朗日乘子法与罚函数法不同，不是采用力与位移的关系来求接触力，而是把接触力作为一个独立自由度。
因此这里不需要进行迭代，而是在方程里直接求出接触力（接触压力）来。
?? Kx=F+Fcontact??
从而，拉格朗日乘子法不需要定义人为的接触刚度去满足接触面间不可穿透的条件，可以直接实现穿透为零的真实接触条件，这是罚函数法所不可能实现的。
使用拉格朗日乘子法有下列注意事项：??
1）刚度矩阵中将有零对角元，使有些求解器不克使用。
只能使用直接法求解器，例如波前法或系数求解器。
而PCG之类迭代求解器是不能用于有零主元问题的。
??
2）由于增加了额外的自由度，刚度阵变大了。
??
3）一个可能发生的严重问题，就是在接触状态发生变化时，例如从接触到分离，从分离到接触，此时接触力有个突变，产生chattering（接触状态的振动式交替改变）。
如何控制这种chattering，是纯粹拉格朗日法所难以解决的。
??
因此，为控制chattering，ANSYS采用的是罚函数法与拉格朗日法混合的扩展拉格朗日乘子法。
在扩展拉格朗日法中，可以采用实常数TOLN来控制最大允许穿透值。
还有最大允许拉力FTOL。
这两个参数只对扩展拉格朗日乘子法有效。
??
在扩展拉格朗日乘子法里，程序按照罚函数法开始，与纯粹拉格朗日法类似，用TOLN来控制最大允许穿透值。
如果迭代中发现穿透大于允许的TOLN值，（对178单元是TOLN，而对面面接触单元171-174则是FTOLN）则将各个接触单元的接触刚度加上接触力乘以拉格朗日乘子的数值。
因此，这种扩展拉格朗日法是不停更新接触刚度的罚函数法，这种更新不断重复，直到计算的穿透值小于允许值为止。
??
尽管与拉格朗日法相比，扩展拉格朗日法的穿透并不是零，与罚函数法相比，可能迭带次数会更多。
扩展拉格朗日法有下列优点：??
1）较少病态，个接触单元的接触刚度取值可能更合理。
??
2）与罚函数法相比较少病态，与单纯的拉格朗日法相比，没有刚度阵零对角元。
因此在选择求解器上没有限制，PCG等迭代求解器都可以应用。
??
3）用户可以自由控制允许的穿透值TOLN。
（如果输入了TOLN，而使用罚函数法，则程序忽略它）??
??
切向关系：??
摩擦的处理与法向接触力类似。
由于摩擦是非对称的，使问题变的更为复杂。
ANSYS缺省是做对称求解，即使用对称求解器作近似求解。
但是可以改变几个选项强迫做非对称求解。
非对称求解更精确，但是计算量大许多。
